1 OPIS TECHNICZNY PROJEKT PRZEBUDOWY DROGI POWIATOWEJ NR 1445 S SÓL - Słanice na odcinku od skrzyżowania z Drogą Powiatową Nr 1447 S Rajcza - Sól - Zwardoń do końca drogi ZADANIE. PRZEBUDOWA DROGI POWIATOWEJ nr 1445 S RAJCZA SÓL- ZWARDOŃ na odcinku od skrzyżowania z Drogą Powiatową Nr 1447 S Rajcza - Sól - Zwardoń do końca drogi wraz z wykonaniem murów oporowych Branża: dendrologiczna Zawartość opracowania: I. Część opisowa: 1. Podstawa opracowania Inwestor Przedmiot inwestycji oraz jego charakterystyczne parametry techniczne Inwentaryzacja zieleni...2 II. Część rysunkowa: 1. Orientacja, skala 1: rys nr 1 2. Plan sytuacyjny, skala 1: rys nr 2a,2b,2c, 2d, 2e, 2f,2g 1. Podstawa opracowania Opracowanie sporządzono na podstawie: Dane wyjściowe ustalone z inwestorem, Rozporządzenia Ministra Transportu i Gospodarki Morskiej w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie, z dn r; Dziennik Ustaw Nr 43, poz. 430, Rozporządzenie Ministrów Infrastruktury oraz Spraw Wewnętrznych i Administracji w sprawie znaków i sygnałów drogowych, z dn. 31 lipca 2002r; Dziennik Ustaw Nr 170, poz. 1393, Rozporządzenia Ministra Infrastruktury w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach, z dnia 3 lipca 2003r; Dziennik Ustaw Nr 220, poz wraz z załącznikami 1 4, Wytycznych Projektowania Ulic (WPU) IBDiM Warszawa 1992, Rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego, Normy PN-S-02204:1997 Odwodnienie dróg, Wytycznych Projektowania Ulic (WPU) IBDiM Warszawa 1992, NORDA Przedsiębiorstwo Obsługi Inwestycji Drogowych i Inżynierii Środowiska str. 1

2 Katalogu typowych konstrukcji nawierzchni podatnych i półsztywnych (Generalna Dyrekcja Dróg Publicznych, Warszawa 1997), Warunków technicznych określonych przez Właścicieli sieci uzbrojenia terenu, Wizji w terenie. 2. Inwestor Inwestorem dla przedmiotowego zadania jest: Powiatowy Zarząd Dróg w Żywcu Ul. Leśnianka 102a Żywiec 3. Przedmiot inwestycji oraz jego charakterystyczne parametry techniczne Przedmiotem inwestycji jest wykonanie projektu budowlano-wykonawczego przebudowy drogi powiatowej w następującym zakresie: o wykonanie nakładki z warstw bitumicznych: wyrównawczej o gr. 3 cm z betonu asfaltowego 0/12,8 mm oraz ścieralnej o gr. 5 cm z betonu asfaltowego 0/12,8 mm; o ścięcie poboczy o gr. 20 cm i uzupełnienie tłuczniem kamiennym sortowanym; o pogłębienie rowów przydrożnych; o montaż barier ochronnych stalowych, o wykonanie murów oporowych. Podstawowe dane przedmiotowej inwestycji: Długość przebudowanej drogi: m Przekrój rowów trapezowy, trapezowy z umocnieniem dna i skarp 4. Inwentaryzacja zieleni Zieleń Zieleń niską (humus) znajdującą się na terenie inwestycji należy zdjąć i przeznaczyć do dalszego zagospodarowania. Znajdującą się na terenie inwestycji zieleń wysoką należy przeznaczyć do wycinki. NORDA Przedsiębiorstwo Obsługi Inwestycji Drogowych i Inżynierii Środowiska str. 2

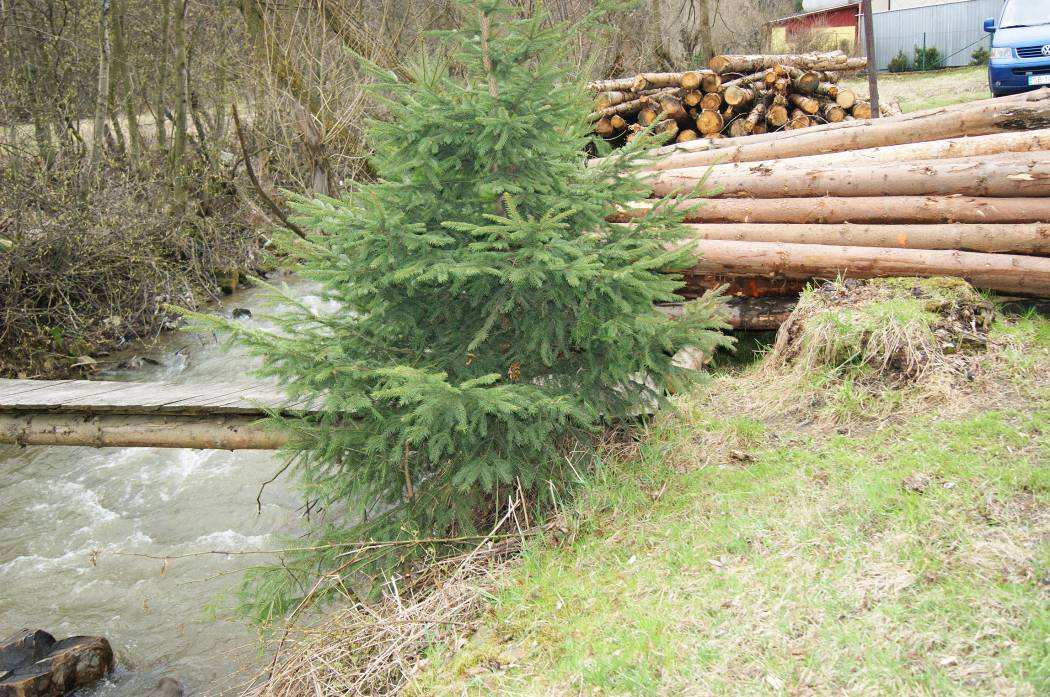

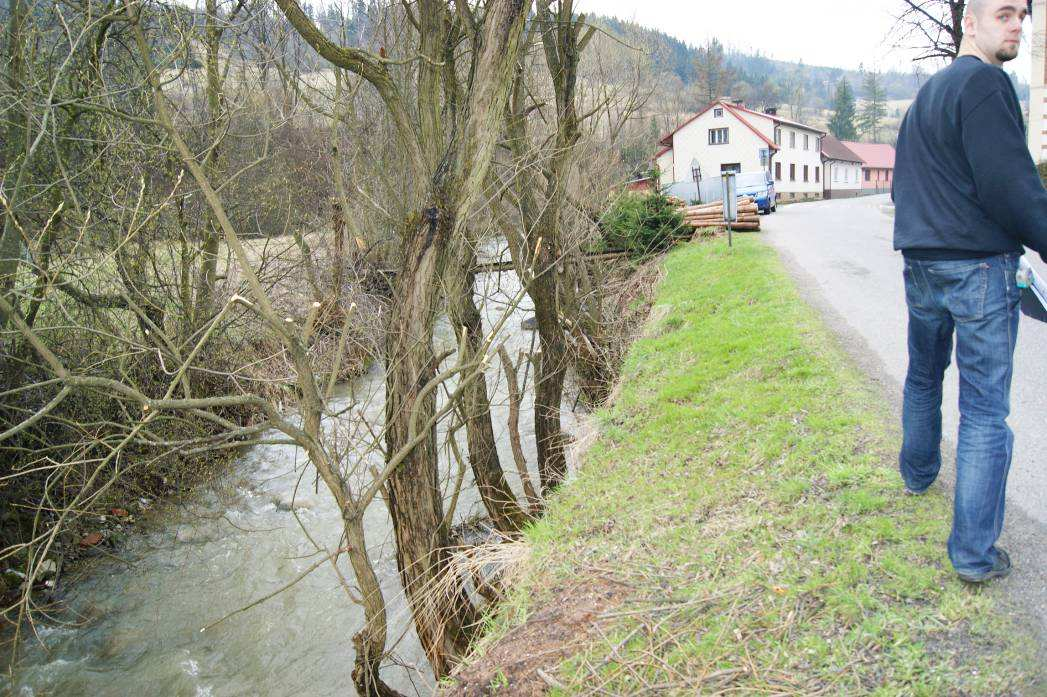

3 Odcinek I projektowany mur oporowy z gabionów z koszy stalowo-kamiennych km km Na odcinku przeznaczono do wycinki 8 drzew, w tym 2 o podwójnym pniu oraz jedno będące skupiskiem kilku pni. Drzewa do wycinki: nr Nazwa polska Nazwa łacińska obwód średnica 1 Wierzba wiciowa Salix viminalis Wierzba wiciowa Salix viminalis 2x Świerk sitkajski Picea sitchensis Wierzba wiciowa Salix viminalis Świerk sitkajski Picea sitchensis Wierzba wiciowa Salix viminalis Skupisko (60) 19 7 Wierzba wiciowa Salix viminalis 2x Wierzba wiciowa Salix viminalis NORDA Przedsiębiorstwo Obsługi Inwestycji Drogowych i Inżynierii Środowiska str. 3

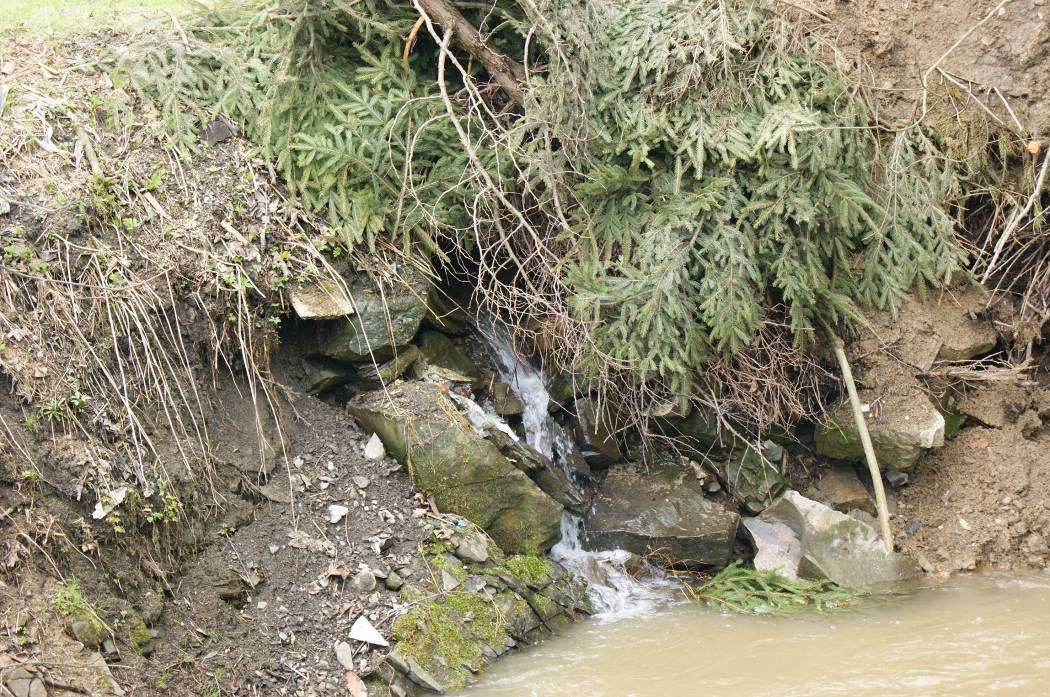

4 Drzewa przeznaczone do wycinki naniesiono na aktualną mapę zasadniczą (rys nr 2a). Poza wycinką wskazanych drzew teren należy wykarczować, aby usunąć samosiejki. Teren, na którym znajduje się zieleń przeznaczona do wycinki obejmuje działka nr 7676 (górski potok Słanica), będąca własnością Skarbu Państwa, gospodarzem nieruchomości jest Regionalny Zarząd Gospodarki Wodnej w Krakowie Zarząd Zlewni Soły i Skawy z siedzibą w Żywcu. Odcinek II- projektowany mur oporowy z gabionów z koszy stalowo-kamiennych km km 0+808, km km Na odcinku do wycinki przeznaczono 20 drzew, w tym kilka będących skupiskiem pni. nr Nazwa polska Nazwa łacińska obwód średnica 1 Wierzba wiciowa Salix viminalis Wierzba wiciowa Salix viminalis Wierzba wiciowa Salix viminalis Wierzba wiciowa Salix viminalis Wierzba wiciowa Salix viminalis Wierzba wiciowa Salix viminalis Skupisko (50) 16 7 Wierzba wiciowa Salix viminalis Wierzba wiciowa Salix viminalis Skupisko (50) 16 9 Wierzba wiciowa Salix viminalis Skupisko (50) Wierzba wiciowa Salix viminalis Skupisko (50) Wierzba wiciowa Salix viminalis Skupisko (50) Wierzba wiciowa Salix viminalis Wierzba wiciowa Salix viminalis Wierzba wiciowa Salix viminalis 2x Wierzba wiciowa Salix viminalis 3x Wierzba wiciowa Salix viminalis NORDA Przedsiębiorstwo Obsługi Inwestycji Drogowych i Inżynierii Środowiska str. 4

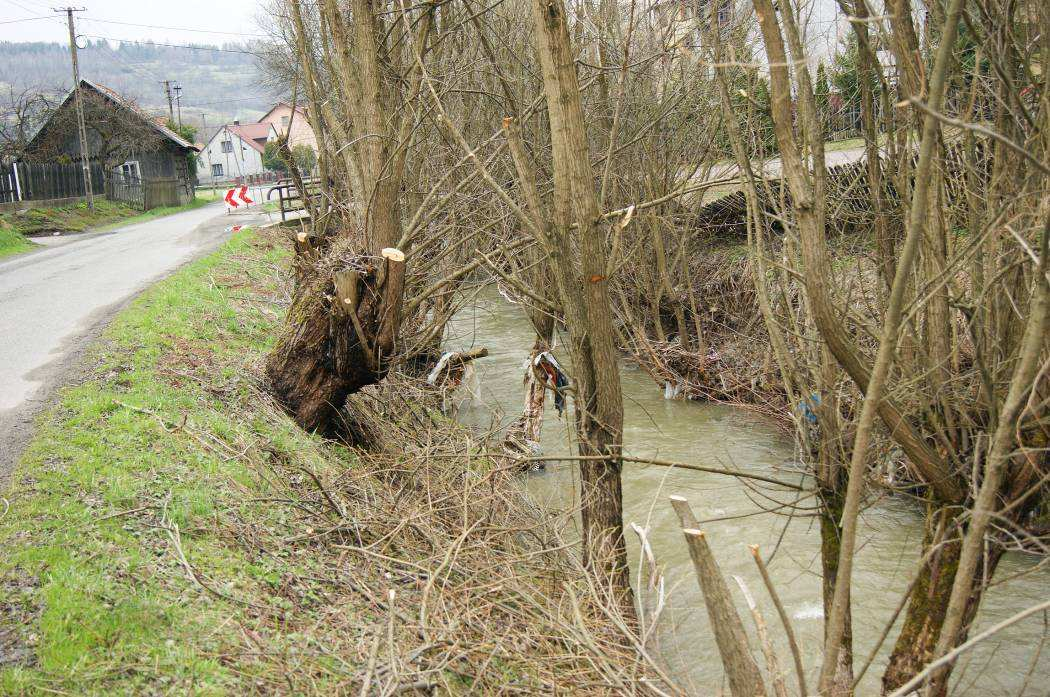

5 17 Wierzba wiciowa Salix viminalis Skupisko (50) Świerk sitkajski Picea sitchensis Wierzba wiciowa Salix viminalis Wierzba wiciowa Salix viminalis Drzewa przeznaczone do wycinki naniesiono na aktualną mapę zasadniczą (rys nr 2b). Poza wycinką wskazanych drzew teren należy wykarczować, aby usunąć samosiejki. Teren, na którym znajduje się zieleń przeznaczona do wycinki obejmuje działka nr 7676 (górski potok Słanica), będąca własnością Skarbu Państwa, gospodarzem nieruchomości jest Regionalny Zarząd Gospodarki Wodnej w Krakowie Zarząd Zlewni Soły i Skawy z siedzibą w Żywcu oraz działka 6311/2 (Droga Powiatowa S-1445), będąca własnością Powiatu Żywieckiego. NORDA Przedsiębiorstwo Obsługi Inwestycji Drogowych i Inżynierii Środowiska str. 5

6 Odcinek III- projektowany mur oporowy z gabionów z koszy stalowo-kamiennych km km Na odcinku do wycinki przeznaczono 1 drzewo. nr Nazwa polska Nazwa łacińska obwód średnica 1 Olcha czarna Alnus glutinosa NORDA Przedsiębiorstwo Obsługi Inwestycji Drogowych i Inżynierii Środowiska str. 6

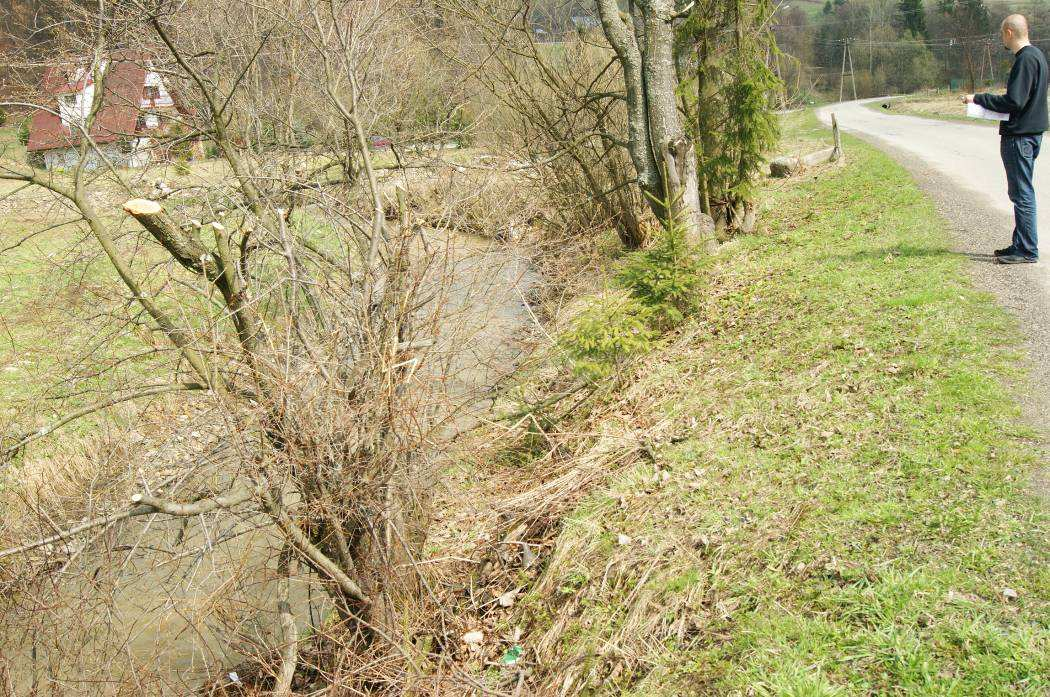

7 Drzewa przeznaczone do wycinki naniesiono na aktualną mapę zasadniczą (rys nr 2c). Poza wycinką wskazanych drzew teren należy wykarczować, aby usunąć samosiejki. Teren, na którym znajduje się zieleń przeznaczona do wycinki obejmuje działka nr 1274 (Droga Powiatowa S-1445), będąca własnością Powiatu Żywieckiego. Odcinek IV- projektowany mur oporowy z gabionów z koszy stalowo-kamiennych km km Na odcinku do wycinki przeznaczono 16 drzew, w tym kilka będących skupiskiem wielu pni. nr Nazwa polska Nazwa łacińska obwód Średnica 1 Wierzba wiciowa Salix viminalis Skupisko (60) 19 2 Wierzba wiciowa Salix viminalis Wierzba wiciowa Salix viminalis Świerk sitkajski Picea sitchensis Wierzba wiciowa Salix viminalis Wierzba wiciowa Salix viminalis Świerk sitkajski Picea sitchensis Wierzba wiciowa Salix viminalis Skupisko (50) 16 9 Wierzba wiciowa Salix viminalis Świerk sitkajski Picea sitchensis Świerk sitkajski Picea sitchensis Wierzba wiciowa Salix viminalis Skupisko (30) Wierzba wiciowa Salix viminalis Wierzba wiciowa Salix viminalis Skupisko (60) Wierzba wiciowa Salix viminalis Skupisko (20) 6 16 Wierzba wiciowa Salix viminalis Skupisko (30) 10 NORDA Przedsiębiorstwo Obsługi Inwestycji Drogowych i Inżynierii Środowiska str. 7

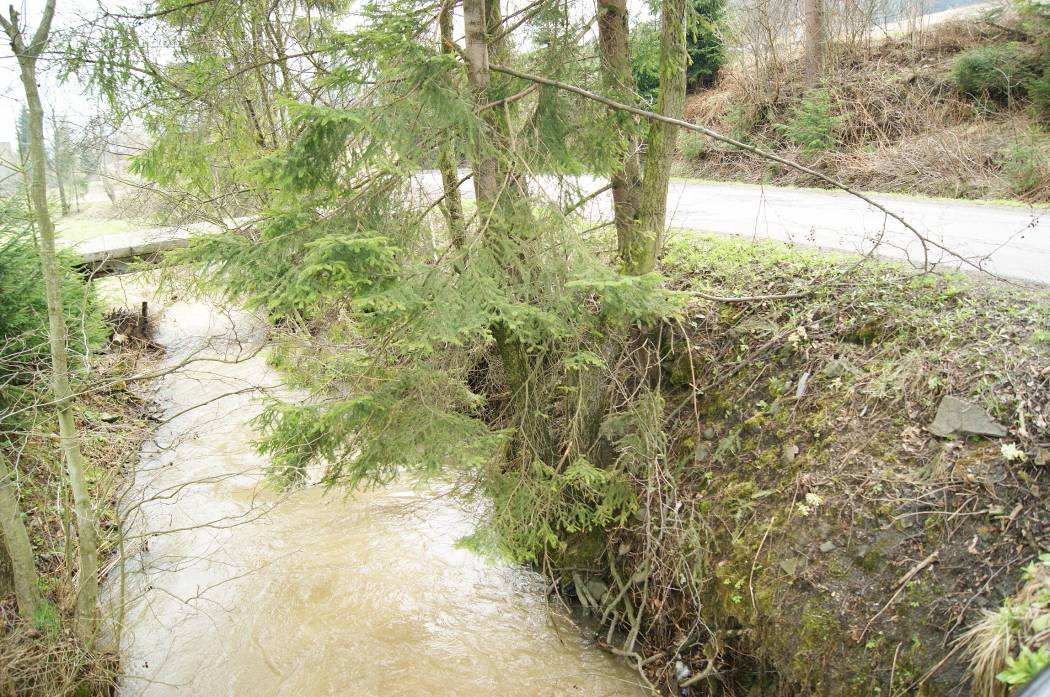

8 NORDA Przedsiębiorstwo Obsługi Inwestycji Drogowych i Inżynierii Środowiska str. 8

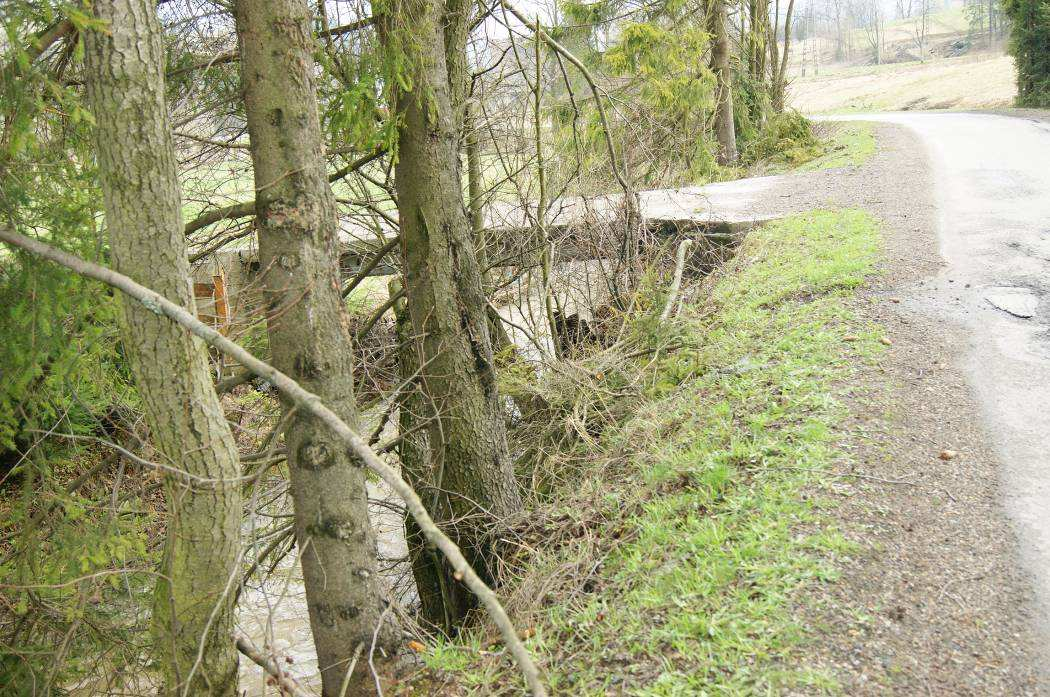

9 Drzewa przeznaczone do wycinki naniesiono na aktualną mapę zasadniczą (rys nr 2d). Poza wycinką wskazanych drzew teren należy wykarczować, aby usunąć samosiejki. Teren, na którym znajduje się zieleń przeznaczona do wycinki obejmuje działka nr 1108, będąca własnością Regionalnego Zarządu Gospodarki Wodnej w Krakowie Zarząd Zlewni Soły i Skawy z siedzibą w Żywcu oraz działka nr 1120 (Droga Powiatowa S-1445), będąca własnością Powiatu Żywieckiego. Odcinek V- projektowany mur oporowy z gabionów z koszy stalowo-kamiennych km km Na odcinku do wycinki przeznaczono 11 drzew, w tym jedno będące skupiskiem wielu pni. nr Nazwa polska Nazwa łacińska Obwód Średnica 1 Wierzba wiciowa Salix viminalis Wierzba wiciowa Salix viminalis Olcha czarna Alnus glutinosa Wierzba wiciowa Salix viminalis Wierzba wiciowa Salix viminalis Świerk sitkajski Picea sitchensis Wierzba wiciowa Salix viminalis Skupisko (30) 10 8 Świerk sitkajski Picea sitchensis Świerk sitkajski Picea sitchensis Wierzba wiciowa Salix viminalis Świerk sitkajski Picea sitchensis NORDA Przedsiębiorstwo Obsługi Inwestycji Drogowych i Inżynierii Środowiska str. 9

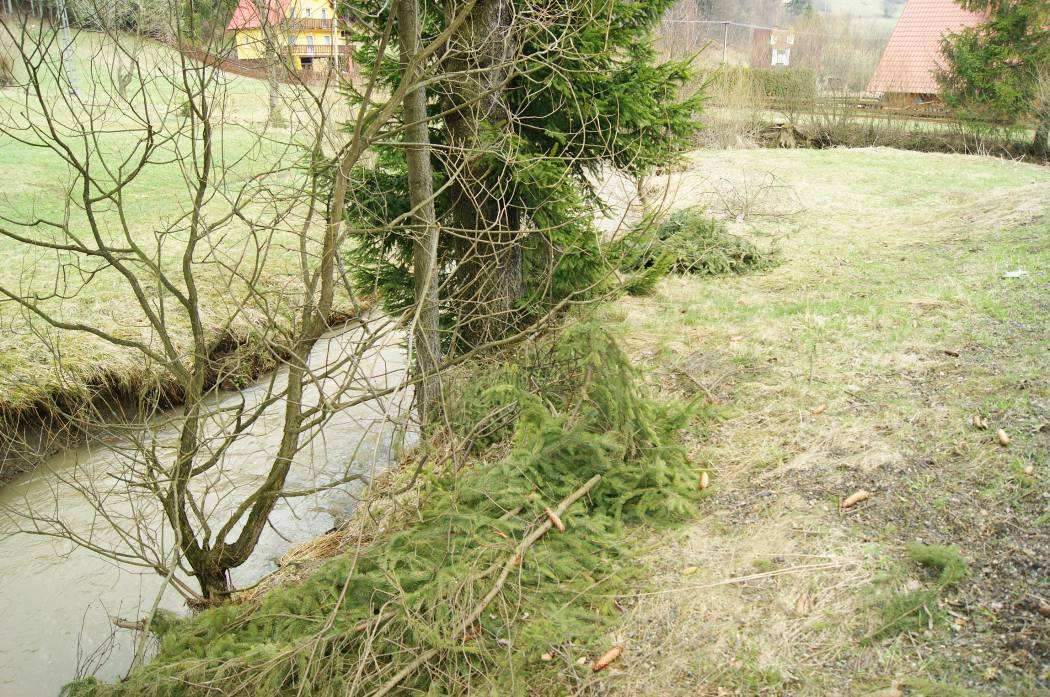

10 NORDA Przedsiębiorstwo Obsługi Inwestycji Drogowych i Inżynierii Środowiska str. 10

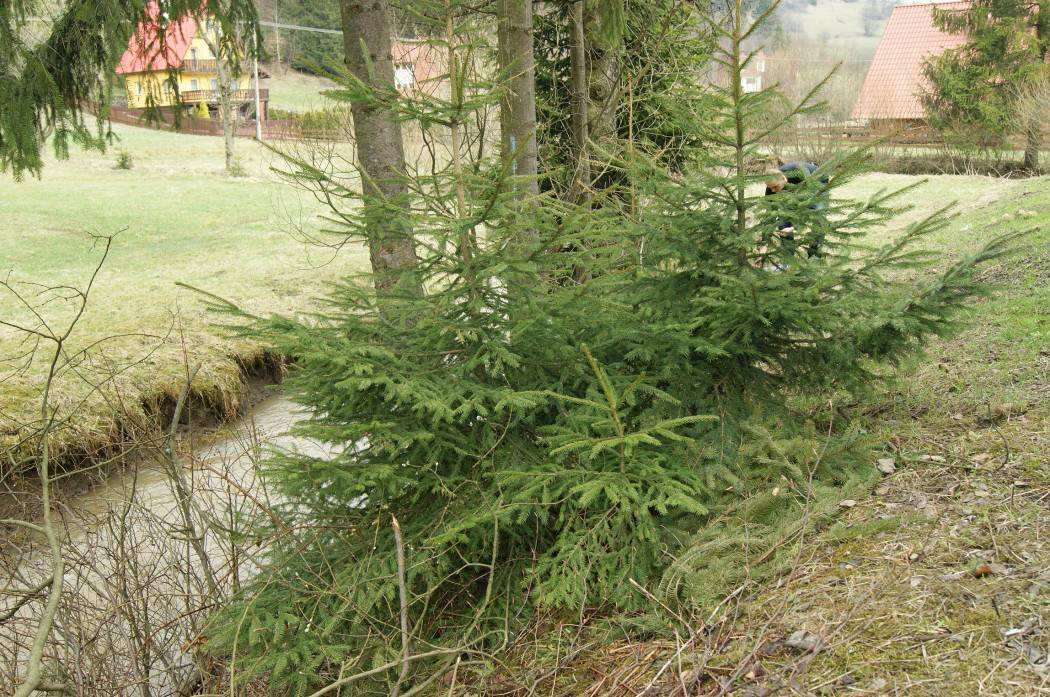

11 Drzewa przeznaczone do wycinki naniesiono na aktualną mapę zasadniczą (rys nr 2e). Poza wycinką wskazanych drzew teren należy wykarczować, aby usunąć samosiejki. Teren, na którym znajduje się zieleń przeznaczona do wycinki obejmuje działka nr 1108, będąca własnością Regionalnego Zarządu Gospodarki Wodnej w Krakowie Zarząd Zlewni Soły i Skawy z siedzibą w Żywcu, działka 1134, będąca współwłasnością: Tadeusza Dziergas zam. Bielsko- Biała, ul. Spółdzielców 52 (1/3), Władysława Dziergas zam. Kęty, ul. Kasoliki 3 (1/3), Marii Piznal zam. Kaczyce, ul. Podleśna 8 (1/3) oraz działka 1133, będąca własnością Franciszka i Marii Zawada zam. Sól 300a. Odcinek VI- projektowany mur oporowy z gabionów z koszy stalowo-kamiennych km km Na odcinku do wycinki przeznaczono 12 drzew, w tym kilka będących skupiskiem wielu pni. nr Nazwa polska Nazwa łacińska Obwód Średnica 1 Świerk sitkajski Picea sitchensis Wierzba wiciowa Salix viminalis Świerk sitkajski Picea sitchensis Świerk sitkajski Picea sitchensis Wierzba wiciowa Salix viminalis Skupisko (60) 19 6 Wierzba wiciowa Salix viminalis Skupisko (3 x 50) 16 7 Wierzba wiciowa Salix viminalis Wierzba wiciowa Salix viminalis Skupisko (2 x 50) 16 9 Wierzba wiciowa Salix viminalis Skupisko (3 x 70) Wierzba wiciowa Salix viminalis Wierzba wiciowa Salix viminalis Świerk sitkajski Picea sitchensis pień - NORDA Przedsiębiorstwo Obsługi Inwestycji Drogowych i Inżynierii Środowiska str. 11

12 NORDA Przedsiębiorstwo Obsługi Inwestycji Drogowych i Inżynierii Środowiska str. 12

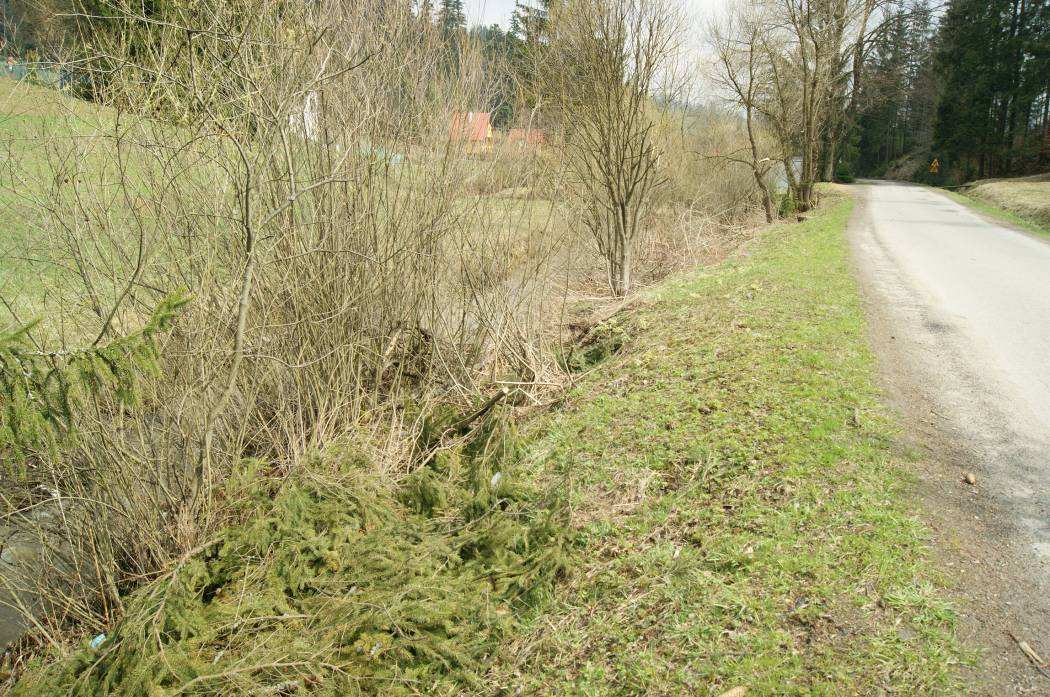

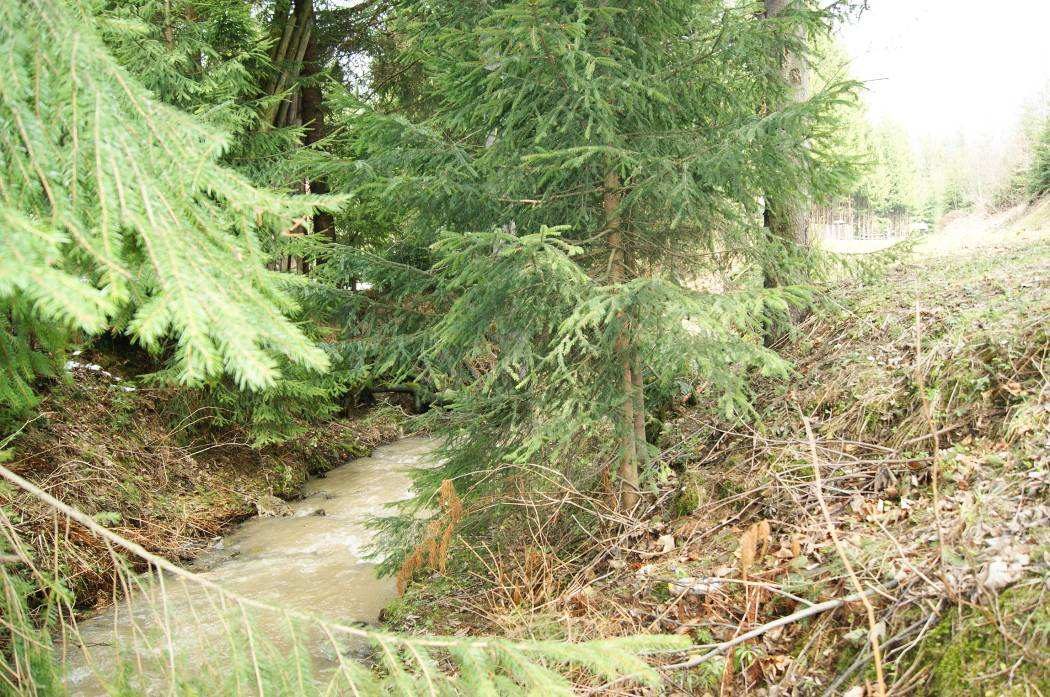

13 Drzewa przeznaczone do wycinki naniesiono na aktualną mapę zasadniczą (rys nr 2f). Poza wycinką wskazanych drzew teren należy wykarczować, aby usunąć samosiejki. Teren, na którym znajduje się zieleń przeznaczona do wycinki obejmuje działka nr 1108, będąca własnością Regionalnego Zarządu Gospodarki Wodnej w Krakowie Zarząd Zlewni Soły i Skawy z siedzibą w Żywcu oraz działka 1127, będąca własnością Franciszka i Marii Zawada zam. Sól 300a. Odcinek VII- projektowany mur oporowy z gabionów z koszy stalowo-kamiennych km km Na odcinku do wycinki przeznaczono 22 drzewa. nr Nazwa polska Nazwa łacińska obwód średnica 1 Jodła pospolita Abies alba Świerk sitkajski Picea sitchensis Świerk sitkajski Picea sitchensis Jodła pospolita Abies alba Świerk sitkajski Picea sitchensis Świerk sitkajski Picea sitchensis Świerk sitkajski Picea sitchensis Świerk sitkajski Picea sitchensis Świerk sitkajski Picea sitchensis Świerk sitkajski Picea sitchensis Świerk sitkajski Picea sitchensis Świerk sitkajski Picea sitchensis Olcha czarna Alnus glutinosa Świerk sitkajski Picea sitchensis Świerk sitkajski Picea sitchensis 15 5 NORDA Przedsiębiorstwo Obsługi Inwestycji Drogowych i Inżynierii Środowiska str. 13

14 16 Olcha czarna Alnus glutinosa Świerk sitkajski Picea sitchensis pień - 18 Jodła pospolita Abies alba Wierzba wiciowa Salix viminalis Wierzba wiciowa Salix viminalis Wierzba wiciowa Salix viminalis Wierzba wiciowa Salix viminalis 10 3 NORDA Przedsiębiorstwo Obsługi Inwestycji Drogowych i Inżynierii Środowiska str. 14

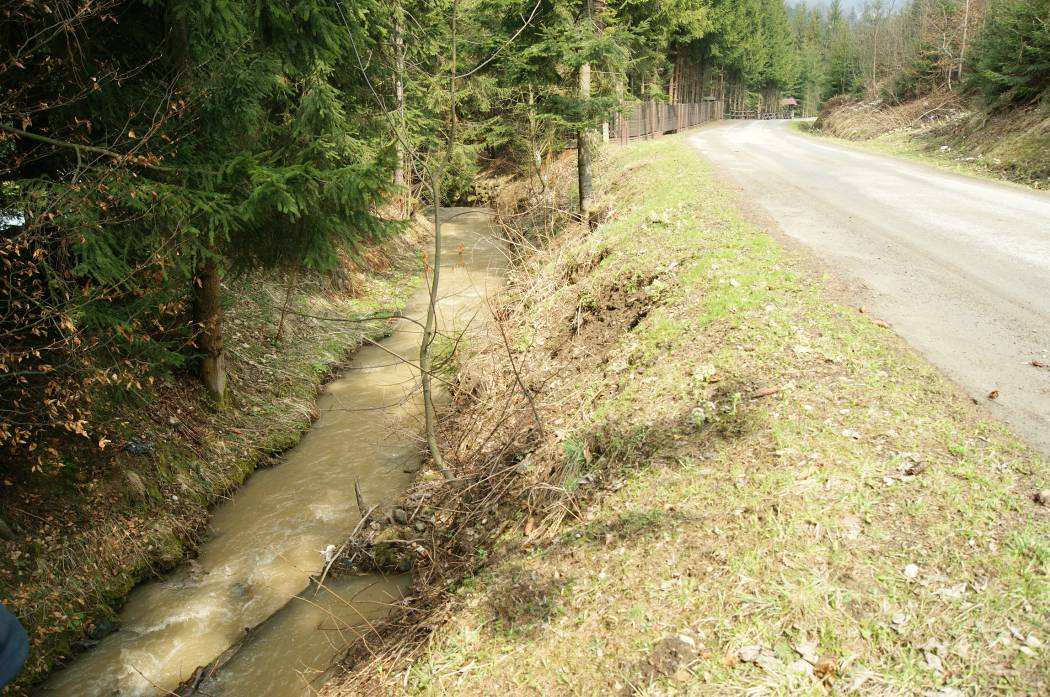

15 Drzewa przeznaczone do wycinki naniesiono na aktualną mapę zasadniczą (rys nr 2g). Poza wycinką wskazanych drzew teren należy wykarczować, aby usunąć samosiejki. Teren, na którym znajduje się zieleń przeznaczona do wycinki obejmuje działka nr 990, będąca własnością Skarbu Państwa- Agencja Nieruchomości Rolnych- Oddział Terenowy w Opolu. NORDA Przedsiębiorstwo Obsługi Inwestycji Drogowych i Inżynierii Środowiska str. 15
