1 AutoCAD 2012 Plik Readme

2 2011 Autodesk, Inc. All Rights Reserved. Except as otherwise permitted by Autodesk, Inc., this publication, or parts thereof, may not be reproduced in any form, by any method, for any purpose. Certain materials included in this publication are reprinted with the permission of the copyright holder. Znaki towarowe The following are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and other countries: 3DEC (design/logo), 3December, 3December.com, 3ds Max, Algor, Alias, Alias (swirl design/logo), AliasStudio, Alias Wavefront (design/logo), ATC, AUGI, AutoCAD, AutoCAD Learning Assistance, AutoCAD LT, AutoCAD Simulator, AutoCAD SQL Extension, AutoCAD SQL Interface, Autodesk, Autodesk Intent, Autodesk Inventor, Autodesk MapGuide, Autodesk Streamline, AutoLISP, AutoSnap, AutoSketch, AutoTrack, Backburner, Backdraft, Beast, Built with ObjectARX (logo), Burn, Buzzsaw, CAiCE, Civil 3D, Cleaner, Cleaner Central, ClearScale, Colour Warper, Combustion, Communication Specification, Constructware, Content Explorer, Dancing Baby (image), DesignCenter, Design Doctor, Designer's Toolkit, DesignKids, DesignProf, DesignServer, DesignStudio, Design Web Format, Discreet, DWF, DWG, DWG (logo), DWG Extreme, DWG TrueConvert, DWG TrueView, DXF, Ecotect, Exposure, Extending the Design Team, Face Robot, FBX, Fempro, Fire, Flame, Flare, Flint, FMDesktop, Freewheel, GDX Driver, Green Building Studio, Heads-up Design, Heidi, HumanIK, IDEA Server, i-drop, Illuminate Labs AB (design/logo), ImageModeler, imout, Incinerator, Inferno, Inventor, Inventor LT, Kynapse, Kynogon, LandXplorer, LiquidLight, LiquidLight (design/logo), Lustre, MatchMover, Maya, Mechanical Desktop, Moldflow, Moldflow Plastics Advisers, MPI, Moldflow Plastics Insight, Moldflow Plastics Xpert, Moondust, MotionBuilder, Movimento, MPA, MPA (design/logo), MPX, MPX (design/logo), Mudbox, Multi-Master Editing, Navisworks, ObjectARX, ObjectDBX, Opticore, Pipeplus, PolarSnap, PortfolioWall, Powered with Autodesk Technology, Productstream, ProMaterials, RasterDWG, RealDWG, Real-time Roto, Recognize, Render Queue, Retimer, Reveal, Revit, RiverCAD, Robot, Showcase, Show Me, ShowMotion, SketchBook, Smoke, Softimage, Softimage XSI (design/logo), Sparks, SteeringWheels, Stitcher, Stone, StormNET, StudioTools, ToolClip, Topobase, Toxik, TrustedDWG, U-Vis, ViewCube, Visual, Visual LISP, Volo, Vtour, WaterNetworks, Wire, Wiretap, WiretapCentral, XSI. All other brand names, product names or trademarks belong to their respective holders. Disclaimer THIS PUBLICATION AND THE INFORMATION CONTAINED HEREIN IS MADE AVAILABLE BY AUTODESK, INC. "AS IS." AUTODESK, INC. DISCLAIMS ALL WARRANTIES, EITHER EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE REGARDING THESE MATERIALS. Published by: Autodesk, Inc. 111 McInnis Parkway San Rafael, CA 94903, USA

3 Spis treści Rozdział 1 AutoCAD 2012 plik Readme Przegląd Instalacja, konfigurowanie i sprzęt Dołącz do Programu na rzecz zaangażowania klientów Informacje ogólne Aktualizacja sterownika karty graficznej Interfejs użytkownika Historia poleceń i zmiennych systemowych Ograniczenia funkcji i uwagi Usuwanie programu Informacje dodatkowe iii

4 iv

5 AutoCAD 2012 plik Readme 1 Przegląd Ten plik Readme zawiera ważne informacje na temat programu AutoCAD 2012, które mogły nie zostać uwzględnione w Pomocy. Zaznacz pole wyboru Plik Readme w sieci Internet, aby uzyskać informacje na temat wszystkich zmian w instrukcji i znanych problemów z oprogramowaniem. Instalacja, konfigurowanie i sprzęt Instalacja i konfiguracja Przed zainstalowaniem programu AutoCAD 2012 należy zamknąć wszystkie aplikacje. Podwójne napędy CD/DVD ROM W przypadku podjęcia próby zainstalowania programu AutoCAD 2012 za pomocą różnych napędów podwójnego napędu CD/DVD ROM instalacja nie powiedzie się. Aby ukończyć proces instalowania, należy używać jednej stacji dysków. Visual Basic for Applications (VBA) Program Microsoft Visual Basic for Applications (VBA) jest dostępny do bezpłatnego pobrania z witryny sieci Web Firma Autodesk jest w trakcie przechodzenia z technologii VBA na platformę.net Framework. Moduł VBA jest dostępny w produktach opartych na programie AutoCAD 2012 jako nieobsługiwany element. Nie będzie on dostępny w przyszłych wersjach programu AutoCAD. Firma Autodesk zapewni 1

6 dokumentację i inną pomoc dla klientów oraz projektantów w zakresie migracji z platformy VBA do.net Framework. Instalowanie modułu VBA programu AutoCAD Zamknij wszystkie programy. 2 Odwiedź witrynę sieci Web i w zależności od systemu operacyjnego pobierz samorozpakowujący się plik wykonywalny (EXE). W przypadku systemów 32-bitowych: AutoCAD_2012_VBAEnabler_Win_32bit.exe W przypadku systemów 64-bitowych: AutoCAD_2012_VBAEnabler_Win_64bit.exe 3 W programie Eksplorator Windows kliknij dwukrotnie pobrany plik. 4 Wyodrębnij plik do dowolnego położenia lub użyj położenia domyślnego. 5 Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Instalowanie oprogramowania DirectX za pomocą menedżera SCCM Instalowanie oprogramowania DirectX za pomocą menedżera Microsoft System Center Configuration Manager (SCCM) 2007 nie powiedzie się na komputerze z zainstalowanym systemem Microsoft Windows XP. Przed instalacją za pomocą programu SCCM należy pobrać i zainstalować program DirectX 9 z dysku instalacyjnego programu AutoCAD 2012 w jednym z następujących katalogów: <Katalog główny nośnika>\3rdparty\directx W przypadku instalacji środowiska wykonawczego języka VC++ za pomocą menedżera SCCM nastąpi ponowne uruchomienie komputera Instalacja plików wykonywalnych VC++ za pomocą programu SCCM nie powiodła się na komputerze z zainstalowanym systemem Microsoft Windows XP. Przed zainstalowaniem za pomocą programu SCCM należy pobrać i zainstalować z dysku instalacyjnego programu AutoCAD 2012 środowisko wykonawcze VC SP1 w jednym z następujących katalogów, w zależności od procesora: <Katalog główny nośnika>\3rdparty\x86\vcredist\2008 <Katalog główny nośnika>\3rdparty\x64\vcredist\2008 Foldery niestandardowe w obrazach stanowisk W Kreatorze obrazu stanowiska programu AutoCAD 2012 strona Wybierz foldery instalacyjne dla zawartości dodatkowej umożliwia określenie folderu niestandardowego, do którego zostanie skopiowana zawartość dodatkowa. Jeśli zostanie określone położenie folderu z uprawnieniami tylko do odczytu na poziomie użytkownika zgodnie z regułami Kontroli dostępu użytkownika systemu Microsoft Vista, program AutoCAD może działać niestabilnie. Aby tego uniknąć, należy się upewnić, że 2 Rozdział 1 AutoCAD 2012 plik Readme

7 na komputerze z systemem Microsoft Vista podczas tworzenia obrazu stanowiska z zastosowaniem opcji Folder niestandardowy zapewniono uprawnienia do zapisu. Opcja pojedynczego folderu współdzielonego dla obrazów stanowisk Jeśli do utworzenia stanowiska została użyta opcja Pojedynczy folder współdzielony, należy określić nazwę folderu, aby uniknąć utworzenia nieprawidłowego obrazu stanowiska Nie należy zostawiać nazwy folderu w postaci <Ścieżka folderu współdzielonego>. Platforma Microsoft.NET Framework 4.0 wymaga składnika systemu Windows do tworzenia obrazów (Windows Imaging Component). Jeśli w instalatorze Autodesk zostanie wyświetlony monit o zainstalowanie platformy Microsoft.NET Framework 4.0, instalator tej platformy może monitować o zainstalowanie najpierw składnika do tworzenia obrazów Windows (Windows Imaging Component, WIC). To może się zdarzyć, jeśli nie jest zainstalowana najnowsza aktualizacja systemu Microsoft Windows lub dodatków Service Pack. Składnik WIC najprawdopodobniej będzie potrzebny, jeśli systemem jest Windows XP z dodatkiem SP2 bez pewnych aktualizacji systemu. Jeśli instalatory składnika Microsoft WIC będą wymagane, są one dostępne w następujących położeniach: Instalator składnika Windows Imaging (32-bitowy) Instalator składnika Windows Imaging (64-bitowy) Licencjonowanie Uruchamianie Menedżera licencji sieciowej w systemie Microsoft Windows Vista Podczas uruchamiania sieciowej wersji programu AutoCAD 2012 na stacji roboczej z systemem Microsoft Windows Vista może wystąpić błąd licencjonowania -15, jeśli Menedżer licencji sieciowej działa w systemie Windows Vista (wersja serwera FLEXlm ). Wykonaj następujące operacje: Zainstaluj najnowsze pakiety serwisowe i aktualizacje systemu Microsoft Windows Vista. Jeśli wciąż będą się pojawiać błędy, wykonaj następujące operacje: W menu Start systemu Windows Vista kliknij kolejno polecenia Panel sterowania Centrum sieci i udostępniania Zarządzaj połączeniami sieciowymi. Następnie kliknij prawym przyciskiem myszy opcję Połączenie lokalne. Kliknij polecenie Właściwości. Anuluj zaznaczenie pola wyboru Internet Protocol 6 (TCP/IPv6). Kliknij przycisk OK. Instalacja, konfigurowanie i sprzęt 3

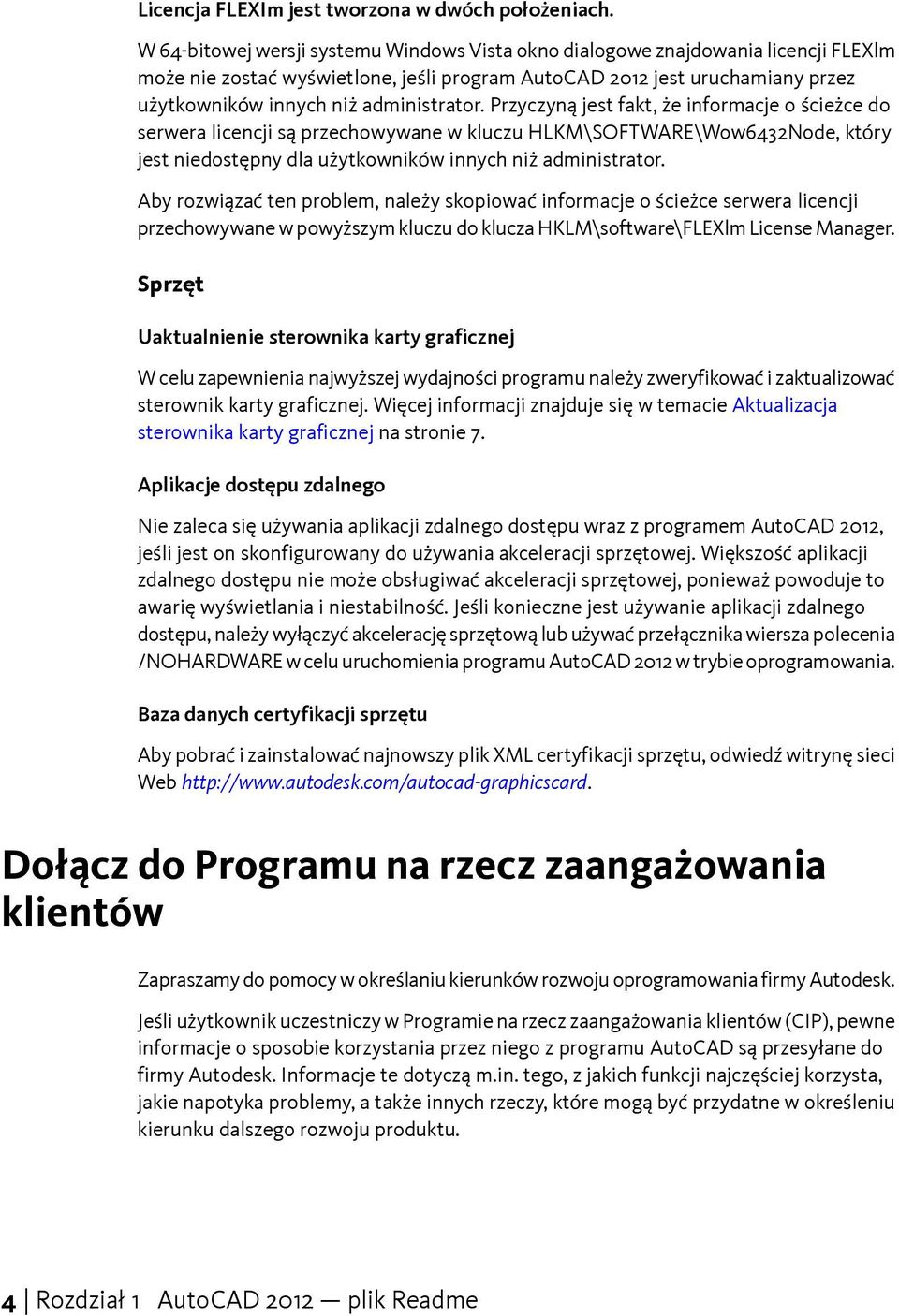

8 Licencja FLEXIm jest tworzona w dwóch położeniach. W 64-bitowej wersji systemu Windows Vista okno dialogowe znajdowania licencji FLEXlm może nie zostać wyświetlone, jeśli program AutoCAD 2012 jest uruchamiany przez użytkowników innych niż administrator. Przyczyną jest fakt, że informacje o ścieżce do serwera licencji są przechowywane w kluczu HLKM\SOFTWARE\Wow6432Node, który jest niedostępny dla użytkowników innych niż administrator. Aby rozwiązać ten problem, należy skopiować informacje o ścieżce serwera licencji przechowywane w powyższym kluczu do klucza HKLM\software\FLEXlm License Manager. Sprzęt Uaktualnienie sterownika karty graficznej W celu zapewnienia najwyższej wydajności programu należy zweryfikować i zaktualizować sterownik karty graficznej. Więcej informacji znajduje się w temacie Aktualizacja sterownika karty graficznej na stronie 7. Aplikacje dostępu zdalnego Nie zaleca się używania aplikacji zdalnego dostępu wraz z programem AutoCAD 2012, jeśli jest on skonfigurowany do używania akceleracji sprzętowej. Większość aplikacji zdalnego dostępu nie może obsługiwać akceleracji sprzętowej, ponieważ powoduje to awarię wyświetlania i niestabilność. Jeśli konieczne jest używanie aplikacji zdalnego dostępu, należy wyłączyć akcelerację sprzętową lub używać przełącznika wiersza polecenia /NOHARDWARE w celu uruchomienia programu AutoCAD 2012 w trybie oprogramowania. Baza danych certyfikacji sprzętu Aby pobrać i zainstalować najnowszy plik XML certyfikacji sprzętu, odwiedź witrynę sieci Web Dołącz do Programu na rzecz zaangażowania klientów Zapraszamy do pomocy w określaniu kierunków rozwoju oprogramowania firmy Autodesk. Jeśli użytkownik uczestniczy w Programie na rzecz zaangażowania klientów (CIP), pewne informacje o sposobie korzystania przez niego z programu AutoCAD są przesyłane do firmy Autodesk. Informacje te dotyczą m.in. tego, z jakich funkcji najczęściej korzysta, jakie napotyka problemy, a także innych rzeczy, które mogą być przydatne w określeniu kierunku dalszego rozwoju produktu. 4 Rozdział 1 AutoCAD 2012 plik Readme

9 Więcej informacji można uzyskać, korzystając z poniższych łączy. Dowiedz się więcej na temat Programu na rzecz zaangażowania klientów firmy Autodesk: Zapoznaj się z zasadami zachowania poufności informacji firmy Autodesk: Po dołączeniu do programu będzie można przeglądać raporty pomagające zoptymalizować korzystanie z programu AutoCAD. Aby włączyć lub wyłączyć program CIP 1 Na pasku narzędzi InfoCenter, po prawej stronie od przycisku Pomoc kliknij strzałkę listy rozwijanej. 2 Kliknij opcję Program na rzecz zaangażowania klientów. 3 W oknie dialogowym Program na rzecz zaangażowania klientów wybierz, czy chcesz rozpocząć lub zakończyć uczestnictwo. 4 Kliknij przycisk OK. Informacje ogólne Konfigurowanie bazy danych przeznaczonej do użycia z rysunkami programu AutoCAD (bdpodłącz) AutoCAD 2012 przeznaczony dla systemów 64-bitowych nie obsługuje dostawcy Microsoft Jet 4.0 OLE DB Provider (do połączeń z plikami.mdb) ani Microsoft OLE DB Provider dla sterowników ODBC (do połączeń z plikami.xls). Aby uzyskać więcej informacji, zobacz sekcję Zastępowanie serwera SQL Server jako bazy danych OLE w podręczniku Urządzenia peryferyjne i sterowniki. Zgodność formatu pliku rysunku Program AutoCAD 2012 korzysta z formatu plików rysunku programu AutoCAD Format plików rysunku programu AutoCAD 2010 nie jest zgodny z wcześniejszymi wersjami. Program AutoCAD 2012 może otwierać rysunki z poprzednich wersji, jednak aby otworzyć pliki programu AutoCAD 2012 w poprzednich wersjach, należy użyć polecenia NZAPISZ, aby zapisać plik w odpowiednim formacie. W poniższej tabeli Informacje ogólne 5

10 przedstawiono formaty plików, których można użyć podczas zapisywania w poprzedniej wersji: Format pliku rysunku Wersje korzystające z formatu pliku Rysunek programu AutoCAD 2010 AutoCAD 2012, AutoCAD 2011, AutoCAD 2010 Rysunek programu AutoCAD 2007 AutoCAD 2009, AutoCAD 2008, AutoCAD 2007 Rysunek programu AutoCAD 2004 AutoCAD 2006, AutoCAD 2005, AutoCAD 2004 Rysunek programu AutoCAD 2000 AutoCAD 2002, AutoCAD 2000i, AutoCAD 2000 Rysunek programu AutoCAD 14 AutoCAD R14 Zgodność interfejsu API Program AutoCAD 2012 jest binarnie zgodny z programem AutoCAD 2011 i AutoCAD 2010, ale nie z wersją AutoCAD 2009 i wcześniejszymi. Aby uzyskać zgodność aplikacji napisanych dla programu AutoCAD 2009 lub wersji wcześniejszych z programem AutoCAD 2012, konieczne jest ich ponowne skompilowanie z bibliotekami ObjectARX Aplikacje kompilowane za pomocą bibliotek ObjectARX 2012 mogą nie działać w programie AutoCAD 2011 lub w wersjach wcześniejszych. Jeśli aplikacje muszą być zgodne z programem AutoCAD 2010 i nowszymi, należy użyć bibliotek ObjectARX Po wprowadzeniu w programie AutoCAD 2012 polecenia VLIDE naciśnięcie klawisza F1 spowoduje otwarcie programu Autodesk Exchange for AutoCAD lub lokalnie zainstalowanych plików Pomocy. Aby otworzyć dokument AutoLISP podręcznik użytkownika, na stronie domowej Pomocy kliknij opcję Dokumentacja programisty, a następnie opcję AutoLISP podręcznik użytkownika (lub, w przypadku korzystania z Pomocy lokalnie, kliknij opcję AutoLISP podręcznik użytkownika). W języku Visual LISP wybierz funkcję w oknie edytora i naciśnij kombinację klawiszy CTRL+F1, aby uzyskać informacje na temat wybranej funkcji. Aby uzyskać pomoc dotyczącą funkcji vla-*, zobacz temat AutoCAD ActiveX and VBA Reference dostępny w pliku C:\Program Files\Common Files\Autodesk Shared\acadauto.chm (niedostępny w trybie online). Folder Plot Styles jest instalowany wewnątrz folderu Plotters Folder Plot Styles jest umieszczony w folderze Plotters; nie są one już na tym samym poziomie. 6 Rozdział 1 AutoCAD 2012 plik Readme

11 Aktualizacja sterownika karty graficznej Aby zoptymalizować program AutoCAD 2012, należy sprawdzić i zaktualizować sterownik karty graficznej. Aby zidentyfikować sterownik karty graficznej 1 Uruchom program AutoCAD W wierszu polecenia wprowadź KONFIG3D. 3 W oknie dialogowym Degradacja adaptacyjna i dostrajanie wydajności kliknij przycisk Pokaż dziennik dostrajania. 4 W sekcji urządzeń 3D sprawdź informacje dotyczące sterownika systemowej karty graficznej i jego wersji. Aby sprawdzić, czy jest potrzebna aktualizacja sterownika, przejdź do witryny w której można znaleźć certyfikowany sterownik dla posiadanej karty graficznej. Jeśli w tej witrynie nie będzie można znaleźć sterownika, należy odwiedzić witrynę sieci Web producenta karty graficznej. Jeśli producent karty graficznej nie oferuje zaktualizowanego sterownika karty graficznej, należy zajrzeć do witryny sieci Web producenta systemu. Firmy, takie jak IBM, Hewlett Packard i Dell, często udostępniają własne wersje sterowników systemowych. Interfejs użytkownika Obszary robocze Obszar roboczy jest zbiorem menu, pasków narzędzi, palet i paneli wstążki, pogrupowanych i zorganizowanych w celu utworzenia zorientowanego zadaniowo środowiska rysunku. Z wyjątkiem klasycznego obszaru roboczego programu AutoCAD wszystkie pozostałe obszary robocze zawierają wstążkę i menu aplikacji. Dostępne są następujące obszary robocze: Rysowanie i opisy Wyświetla narzędzia charakterystyczne dla rysowania 2D. Podstawy 3D Wyświetla podstawowe narzędzia charakterystyczne dla modelowania 3D. Modelowanie 3D Wyświetla narzędzia charakterystyczne dla modelowania 3D. AutoCAD Classic Powoduje wyświetlenie programu AutoCAD bez wstążki. Aktualizacja sterownika karty graficznej 7

12 Aby przełączać się między obszarami roboczymi, wykonaj jedną z następujących czynności: Na pasku narzędzi szybkiego dostępu kliknij menu rozwijane Obszar roboczy i wybierz obszar roboczy. Na pasku stanu aplikacji kliknij przycisk Przełączanie pomiędzy obszarami roboczymi i wybierz obszar roboczy. Inne informacje pokrewne DesignCenter W języku angielskim (USA) narzędzie DesignCenter Online (karta DC Online) jest domyślnie wyłączone. Można je włączyć przy użyciu narzędzia kontroli Menedżera CAD. Historia poleceń i zmiennych systemowych Zasoby szkoleniowe Aby dowiedzieć się więcej na temat programu AutoCAD 2012, w tym o nowych i zaktualizowanych poleceniach oraz wymienionych poniżej zmiennych systemowych, skorzystaj z następujących zasobów: Autodesk Exchange dla programu AutoCAD Menu Pomoc Dodatkowe zasoby Pomoc programisty Menu Pomoc Dodatkowe zasoby Międzynarodowa grupa użytkowników Autodesk (AUGI) witryna sieci Web firmy Autodesk Strona zasobów szkoleniowych Ćwiczenia Nowe i zaktualizowane polecenia Następujące polecenia są nowe lub zostały zaktualizowane w programie AutoCAD 2012: KONFIG3D Ustawia opcje mające wpływ na wydajność wyświetlania 3D. -KONFIG3D Ustawia opcje mające wpływ na wydajność wyświetlania 3D. 8 Rozdział 1 AutoCAD 2012 plik Readme

13 3DEDITBAR Umożliwia zmianę kształtu, skali i edycje styczności powierzchni NURBS. SZYK Tworzy kopie obiektów ustawionych w szyku 2D lub 3D. ZAMKNIJSZYK Zapisuje lub odrzuca zmiany wprowadzone w obiektach źródłowych szyku i zamyka stan edycji szyku. EDYTUJSZYK Edytuje obiekty szyku skojarzonego i ich obiekty źródłowe. ŚCIEŻKASZYK Równomiernie rozkłada kopie obiektów wzdłuż ścieżki lub części ścieżki. SZYKBIEGUN Równomiernie rozkłada kopie obiektów w szyku kołowym wokół punktu środkowego lub osi obrotu. SZYKPROST Rozkłada kopie obiektów na dowolną kombinację wierszy, kolumn i poziomów. AUTOUZUPEŁNIANIE Określa, jakie typy funkcji automatycznych klawiszy są dostępne w wierszu polecenia. POŁĄCZENIE Tworzy splajn w odstępie między dwiema wybranymi liniami lub krzywymi. FAZUJ Ukosuje krawędzie obiektów. FAZOWKRAW Pozwala na ścięcie krawędzi powierzchni i brył 3D. GRUPAKLASYCZNA Otwiera starsze okno dialogowe Grupowanie obiektów. CONTENTEXPLORER Wyszukuje i wstawia zawartość, na przykład pliki rysunków, bloki i style. CONTENTEXPLORERCLOSE Zamyka okno programu Content Explorer. KONWERSJA Optymalizuje polilinie 2D i kreskowania zespolone utworzone w programie AutoCAD Release 13 lub wcześniejszym. KOPIUJ Historia poleceń i zmiennych systemowych 9

14 Kopiuje obiekty w określonej odległości i w określonym kierunku. CUI W produkcie zarządza elementami dostosowanego interfejsu użytkownika. ADAPTACJA Dostosowuje palety narzędzi i grupy palet narzędzi. WYODRDANYCH Wyodrębnia dane rysunku i scala dane ze źródła zewnętrznego w tabelę wyciągu danych lub plik zewnętrzny. -WYODRDANYCH Wyodrębnia dane rysunku i scala dane ze źródła zewnętrznego w tabelę wyciągu danych lub plik zewnętrzny. USTALDGN (-USTALDGN) Ustala podkładania DGN w bieżącym rysunku. PRZEKSZTAŁĆDWG Umożliwia przekształcenie wersji formatu rysunku dla wybranych plików rysunków. WYDŁUŻ Wydłuża obiekty tak, aby stykały się z krawędziami innych obiektów. ZAOKRĄGL Zaokrągla krawędzie obiektów. ZAOKRĄGLKRAW Umożliwia zaokrąglanie krawędzi brył. FILTR Tworzy listę wymagań, które musi spełnić obiekt, aby zostać włączony do zbioru wskazań. POBIERZŁĄCZE Generuje adres URL kopii online bieżącego rysunku programu AutoCAD WS. GRUPA Umożliwia tworzenie zapisanych zestawów obiektów zwanych grupami i zarządzanie nimi. EDYTUJGRUPĘ Dodaje i usuwa obiekty z wybranej grupy lub zmienia nazwę wybranej grupy. POŁĄCZ Łączy punkty końcowe linii, polilinii 2D i 3D, łuków, łuków eliptycznych, splajnów i helis w celu utworzenia pojedynczego obiektu. LISTA 10 Rozdział 1 AutoCAD 2012 plik Readme

15 Wyświetla dane właściwości wybranych obiektów. WYCIĄGNIĘCIE Tworzy powierzchnię lub bryłę 3D w obszarze między wieloma przekrojami poprzecznymi. ZARZĄDZAJPRZEK Zarządza przekazywaniem plików przechowywanych na serwerze AutoCAD WS. ZMIERZGEOM Mierzy odległość, promień, kąt, pole powierzchni i objętość wybranych obiektów lub ciągu punktów. POKRYCIESIATKĄ Umożliwia utworzenie powierzchni siatki łączącej otwarte krawędzie. KOMUNIKATY Wyświetla komunikaty z konta serwera AutoCAD WS. NKOPIUJ Kopiuje obiekty, które są zawarte w odniesieniu zewnętrznym, bloku lub podkładaniu DGN. KRAWODSUNIĘCIA Tworzy zamkniętą polilinię lub obiekt splajnu odsunięty na określoną odległość od krawędzi wybranej powierzchni bryły 3D bądź powierzchni płaskiej. RYSUNKIONLINE Otwiera program AutoCAD WS w przeglądarce internetowej i wyświetla dostępne pliki online. OTWÓRZONLINE Otwiera edytor AutoCAD WS w przeglądarce internetowej i wyświetla kopię online bieżącego rysunku w celu edycji i współużytkowania online. OPCJE Dostosowuje ustawienia programu. USUŃPOWIELONE Usuwa powielone lub nakładające się linie, łuki oraz polilinie. Łączy również obiekty częściowo nakładające się lub ciągłe. -USUŃPOWIELONE Usuwa powielone lub nakładające się linie, łuki oraz polilinie. Łączy również obiekty częściowo nakładające się lub ciągłe. NACIŚNIJCIĄG Naciska lub ciągnie obramowane obszary. USUŃ Historia poleceń i zmiennych systemowych 11

16 Usuwa z rysunku nieużywane elementy, takie jak warstwy czy definicje bloków. -USUŃ Usuwa z rysunku nieużywane elementy, takie jak warstwy czy definicje bloków. SWYBIERZ Tworzy zbiór wskazań w oparciu o kryteria filtrowania. SZYBKICUI Wyświetla Edytor dostosowywania interfejsu użytkownika w stanie zwiniętym. QUICKPROPERTIES Wyświetla dane szybkich właściwości dla wybranych obiektów. UDOSTĘPNIJ Udostępnia innym użytkownikom kopię online bieżącego rysunku na serwerze AutoCAD WS. EDSPLAJN Zmienia parametry splajnu lub przekształca polilinie dopasowane do splajnu w splajn. POŁĄCZPOW Umożliwia utworzenie ciągłej powierzchni połączenia między dwiema istniejącymi powierzchniami. ZAMKPOW Umożliwia utworzenie nowej powierzchni przez wygenerowanie zamknięcia nad krawędzią powierzchni tworzącej zamkniętą pętlę. HISTWERSJI Zapewnia dostęp do poprzednich wersji kopii online bieżącego rysunku na serwerze AutoCAD WS. LUW Zarządza lokalnymi układami współrzędnych. LUWSYMB Steruje widocznością i położeniem ikony układu LUW. ROZBIJGRUPĘ Rozbija grupę. PRZEKAŻ Przekazuje bieżący rysunek na serwer AutoCAD WS i określa, czy zmiany mają być przekazywane automatycznie. PRZEKAŻPLIKI Przekazuje wybrane pliki na serwer AutoCAD WS. 12 Rozdział 1 AutoCAD 2012 plik Readme

17 WIDOKPODST Tworzy rzut bazowy z obszaru modelu lub modeli programu Autodesk Inventor. EDYTUJWIDOK Edytuje istniejący widok 2D. WIDOKRZUTOWANY Tworzy jeden lub więcej rzutów z istniejącego widoku 2D. KONFIGURUJPROJEKTWIDOK Określa aktywny plik projektu dla rysunków zawierających widoki rysunku z modeli programu Inventor. STANDARDWIDOKU Określa domyślne ustawienia widoków 2D. AKTUALIZUJWIDOK Aktualizuje widoki 2D, które stały się nieaktualne z powodu zmiany modelu źródłowego. RWARSTWA Ustawia widoczność warstwy w obrębie rzutni. -RZUTNIE Tworzy wiele rzutni w obszarze modelu lub w obszarze papieru. Nowe i zaktualizowane zmienne systemowe Następujące zmienne systemowe są nowe lub zostały zaktualizowane w programie AutoCAD 2012: APPAUTOLOAD Określa, kiedy wczytywane są rozszerzenia. ARRAYEDITSTATE Wskazuje, czy rysunek jest w stanie edycji szyku aktywowanym podczas edycji obiektów źródłowych szyku skojarzonego. ARRAYTYPE Określa domyślny typ szyku. AUTOCOMPLETEDELAY Określa czas, jaki upływa przed wyświetleniem funkcji automatycznych klawiszy w wierszu polecenia. AUTOCOMPLETEMODE Określa, jakie typy funkcji automatycznych klawiszy są dostępne w wierszu polecenia. CONTENTEXPLORERSTATE Wskazuje, czy okno programu Content Explorer jest otwarte, czy zamknięte. Historia poleceń i zmiennych systemowych 13

18 DELOBJ Określa, czy geometria użyta do utworzenia obiektów 3D jest zachowywana czy usuwana. DGNFRAME Określa, czy ramki podkładania DGN są widoczne lub drukowane w bieżącym rysunku. DGNIMPORTMODE Określa domyślne zachowanie polecenia DGNIMPORT. DRAGP1 Parametr ten podczas włączonej akceleracji programowej określa, ile wektorów system ma narysować podczas przeciągania obiektów w rzutni 2D, zanim nastąpi pobranie nowej próbki z myszy. DRAGP2 Parametr ten podczas używania akceleracji programowej określa, ile wektorów system ma narysować podczas przeciągania obiektów w rzutni 2D, zanim nastąpi pobranie nowej próbki z myszy. DWFFRAME Określa, czy ramki podkładania DWF lub DWFx są widoczne lub drukowane w bieżącym rysunku. DYNINFOTIPS Włącza i wyłącza przełączane wskazówki dotyczące manipulacji uchwytami. FRAME Steruje wyświetlaniem ramek we wszystkich obrazach, podkładaniach i przyciętych odniesieniach zewnętrznych. FRAMESELECTION Określa, czy mogą być wybierane ramki obrazu, podkładanie lub przycięte odniesienie zewnętrzne. GROUPDISPLAYMODE Steruje wyświetlaniem i uchwytami w grupach, jeśli włączone jest wybieranie grupy. HPQUICKPREVTIMEOUT Ustawia maksymalny czas trwania próby utworzenia podglądu kreskowania przez program AutoCAD podczas używania polecenia KRESKUJ. RAMKAOBR Decyduje o tym, czy ramki obrazu będą wyświetlane i drukowane. LAYOUTCREATEVIEWPORT Określa, czy pojedyncza rzutnia powinna być tworzona w każdym nowym układzie dodawanym do rysunku. 14 Rozdział 1 AutoCAD 2012 plik Readme

19 PDFFRAME Określa, czy jest widoczna ramka podkładania PDF. PICKAUTO Steruje trybem automatycznego wyboru oknem, gdy wyświetlany jest monit Wybierz obiekty. PICKDRAG Steruje metodą rysowania okna wyboru. PREVIEWCREATIONTRANSPARENCY Określa przezroczystość podglądu generowanego podczas używania poleceń POŁĄCZPOW, ZAMKPOW, ZAOKRĄGLPOW, ZAOKRĄGLKRAW, FAZOWKRAW oraz WYCIĄGNIĘCIE. PROPOBJLIMIT Ogranicza liczbę obiektów, które mogą zostać zmienione jednocześnie za pomocą palet Właściwości i Szybkie właściwości. RIBBONICONRESIZE Określa zmiany rozmiaru obrazów na wstążce na rozmiary standardowe. SHORTCUTMENUDURATION Określa, jak długo (w milisekundach) prawy przycisk urządzenia wskazującego musi pozostawać naciśnięty, aby wyświetlić menu skrótów w obszarze rysunku. SHOWPAGESETUPFORNEWLAYOUTS Określa, czy Menedżer ustawień strony jest wyświetlany podczas tworzenia nowego układu. SNAPMODE Steruje trybem Skok. SOLIDHIST Umożliwia określenie domyślnego ustawienia właściwości historii dla obiektów bryłowych. SPLPERIODIC Określa, czy splajny i powierzchnie NURBS są generowane z okresowymi właściwościami podczas zamykania lub czy przejawiają starsze zachowanie. STARTUP Określa, czy okno dialogowe Utwórz nowy rysunek jest wyświetlane, gdy otwierany jest nowy rysunek za pomocą polecenia NOWY lub SNOWY. TBSHOWSHORTCUTS Określa, czy w etykietach narzędzi są wyświetlane skróty klawiaturowe. TOOLTIPSIZE Historia poleceń i zmiennych systemowych 15

20 Ustawia rozmiar wyświetlania etykiet narzędzi. TOOLTIPTRANSPARENCY Ustawia przezroczystość etykiet narzędzi. UCS2DDISPLAYSETTING Wyświetla ikonę LUW, gdy styl wizualny Model szkieletowy 2D jest bieżący. UCS3DPARADISPLAYSETTING Wyświetla ikonę LUW, gdy widok perspektywiczny jest wyłączony, a styl wizualny 3D jest bieżący. UCS3DPERPDISPLAYSETTING Wyświetla ikonę LUW, gdy widok perspektywiczny jest włączony, a styl wizualny 3D jest bieżący. UCSSELECTMODE Określa, czy ikona LUW jest podświetlona, gdy kursor przesuwa się nad nią i czy można kliknąć, aby ją wybrać. VPCONTROL Określa, czy menu właściwości rzutni są wyświetlane we wszystkich rzutniach. WORKSPACELABEL Określa wyświetlanie etykiet obszaru roboczego na pasku stanu. XCLIPFRAME Określa, czy obwiednie przycinania odnośnika w bieżącym rysunku są widoczne lub drukowane. Nieaktualne polecenia i zmienne systemowe W tej wersji następujące elementy stały się nieaktualne: Polecenia ZNACZNIK PODGLĄD Zmienne systemowe ZNACZNIK MATERIALSPATH MATSTATE SCREENBOXES SCREENMENU TRACEWID 16 Rozdział 1 AutoCAD 2012 plik Readme

21 Ograniczenia funkcji i uwagi Poniżej przedstawiono znane problemy dotyczące tej wersji: Importowanie modeli 3D Polecenie IMPORT nie obsługuje geometrii siatki. Importowanie ustawień niestandardowych Jeśli Kontrola konta użytkownika (UAC) jest w systemie Windows Vista lub Windows 7 włączona albo jeśli użytkownik nie ma uprawnień administratora, importowanie ustawień niestandardowych może spowodować błąd. Aby rozwiązać ten problem, wykonaj jedną z następujących czynności: Zaloguj się na konto administratora przed uruchomieniem polecenia Importuj ustawienia programu AutoCAD Prawym przyciskiem myszy kliknij skrót Importuj ustawienia programu AutoCAD 2012 i uruchom program jako administrator. Materiały Biblioteki użytkownika utworzone w programie AutoCAD 2011 i edytowane w programie AutoCAD 2012 nie są obsługiwane w programie AutoCAD Materiały z ze zmodyfikowanych bibliotek użytkownika mogą być używane wyłącznie w programie AutoCAD NIE wolno zapisywać plików rysunków ani żadnych innych plików w tym samym położeniu, co biblioteki materiałów. Podczas odinstalowywania bibliotek materiałów pliki zapisane w tym położeniu zostaną odinstalowane. Dokumentacja modelu W widokach dokumentacji widoku modelu nie są obsługiwane obiekty typu siatka. Pomoc Jeśli domyślną przeglądarką internetową NIE jest Internet Explorer, mogą wystąpić niedogodności w przeglądaniu pomocy. Należy zmienić domyślną przeglądarkę na Internet Explorer, w której obsługiwane są wszystkie funkcje Pomocy. Ograniczenia funkcji i uwagi 17

22 Usuwanie programu Przed odinstalowaniem programu AutoCAD 2012 lub dowolnego z jego składników należy zamknąć wszystkie uruchomione aplikacje. Aby odinstalować program AutoCAD W menu Start (systemu Windows) kliknij kolejno polecenia Panel sterowania Odinstaluj program. 2 Wybierz program AutoCAD Kliknij opcję Odinstaluj/Zmień. Jeśli zostanie wyświetlone okno dialogowe Kontrola konta użytkownika, kliknij przycisk Tak. 3 W Kreatorze instalacji kliknij przycisk Odinstaluj. 4 Na stronie Odinstaluj program AutoCAD 2012 kliknij przycisk Odinstaluj. 5 Kliknij przycisk Koniec. Aby odinstalować bibliotekę materiałów Autodesk Material Library 2012 Jeśli są zainstalowane inne produkty Autodesk, NIE należy odinstalowywać bibliotek materiałów. 1 W menu Start (systemu Windows) kliknij kolejno polecenia Panel sterowania Odinstaluj program. 2 Odinstaluj poniższe elementy w dowolnej kolejności: Autodesk Material Library 2012 Autodesk Material Library Base Resolution Image Library W przypadku pobrania składnika Biblioteka materiałów Autodesk biblioteka obrazów średniej rozdzielczości 2012 wybierz go i kliknij przycisk Odinstaluj. 4 Jeśli zostanie wyświetlone okno dialogowe Kontrola konta użytkownika, kliknij przycisk Tak. Odinstalowywanie programu Autodesk Inventor Fusion W menu Start (systemu Windows) kliknij kolejno polecenia Panel sterowania Odinstaluj program. 2 Wybierz pozycję Autodesk Inventor Fusion Kliknij opcję Odinstaluj/Zmień. Jeśli zostanie wyświetlone okno dialogowe Kontrola konta użytkownika, kliknij przycisk Tak. 3 W Kreatorze instalacji kliknij przycisk Odinstaluj. 4 Na stronie Odinstaluj program Inventor Fusion 2012 kliknij przycisk Odinstaluj. 18 Rozdział 1 AutoCAD 2012 plik Readme

23 5 Kliknij przycisk Koniec. Odinstalowywanie rozszerzenia Autodesk Inventor Fusion dla programu AutoCAD W menu Start (systemu Windows) kliknij kolejno polecenia Panel sterowania Odinstaluj program. 2 Wybierz pozycję dodatek Autodesk Inventor Fusion dla programu AutoCAD Kliknij opcję Odinstaluj/Zmień. Jeśli zostanie wyświetlone okno dialogowe Kontrola konta użytkownika, kliknij przycisk Tak. 3 W Kreatorze instalacji kliknij przycisk Odinstaluj. 4 Na stronie odinstalowywania dodatku Inventor Fusion dla programu AutoCAD 2012 kliknij przycisk Odinstaluj. 5 Kliknij przycisk Koniec. Odinstalowywanie oprogramowania Autodesk Content Service 1 W menu Start (systemu Windows) kliknij kolejno polecenia Panel sterowania Odinstaluj program. 2 Wybierz opcję Autodesk Content Service. Kliknij przycisk Odinstaluj. Jeśli zostanie wyświetlone okno dialogowe Kontrola konta użytkownika, kliknij przycisk Tak. Informacje dodatkowe Migrowanie ustawień niestandardowych i aliasów poleceń Jeśli po pomyślnym zakończeniu migracji wystąpią problemy z używaniem aliasów poleceń w programie AutoCAD, należy we wszystkich plikach PGP zarówno w starej, jak i w nowej instalacji programu AutoCAD zastąpić wszystkie separatory kart spacjami i uruchomić ponownie narzędzie Migracja ustawień niestandardowych. W przypadku zapytania z modułu VBA zmienne systemowe CPLOTSTYLE, BACTIONCOLOR i BPARAMETERCOLOR zwracają przekształcone wartości JakKolor, JakWarstwa i JakBlok. Na przykład jeśli zmienna systemowa CPLOTSTYLE będzie ustawiona na wartość JakKolor, to wyrażenie języka VBA debug.print (ThisDrawing.GetVariable("CPLOTSTYLE")) zwróci przekształconą wartość VonFarbe, a nie JakKolor (ByColor). Informacje dodatkowe 19

24 Edytor materiałów Materiał "Global" jest materiałem domyślnym. Nie należy zmieniać jego nazwy w okienku Informacje. 20 Rozdział 1 AutoCAD 2012 plik Readme
