Opis techniczny zgłoszenia robót budowlanych

Transkrypt

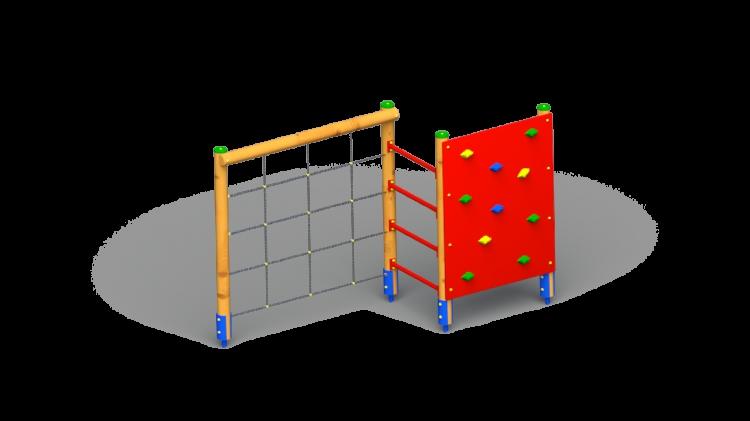

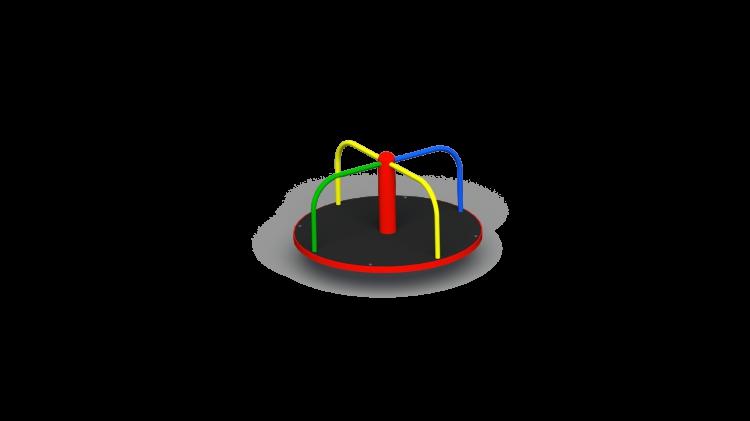

1 Inwestor: Gmina i Miasto Błaszki, Błaszki pl. Niepodległości 13 Adres inwestycji: Błaszki, Plac Niepodległości dz nr ewid. 271/2 Inwestycja: Rozbudowa placu zabaw 1. Przedmiot inwestycji: - montaż trzech dodatkowych urządzeń na istniejącym placu zabaw - demontaż i montaż urządzenia typu ważka w nowej lokalizacji 2. Istniejące zagospodarowanie terenu Obecnie na wydzielonym placu zabaw znajduje się kilka urządzeń zabawowych w tym piaskownica huśtawki, stół do tenisa stołowego, urządzenie wielofunkcyjne, ławki i kosze na śmieci, a także boisko do siatkówki. Teren placu zabaw został wydzielony drewnianym ogrodzeniem w wysokości ok.70 cm. Na tern placu zabaw prowadzą trzy furtki. Teren placu zabaw częściowo został wysypany piaskiem. Nawierzchnia boiska w postaci ubitej ziemi. Plac zabaw został urządzony na podstawie zgłoszenia robót budowlanych z dnia znak. AB.7352/876/ Zestawienie powierzchni terenu Projektowana powierzchnia placu zabaw ok m 2 4. Projektowane roboty budowlane W ramach zgłoszenia przewiduje się montaż trzech urządzeń zabawowych: karuzeli, ścianki wspinaczkowej: w postaci drabinek oraz stołu z piłkarzykami. W ramach inwestycji przewiduje się zmianę lokalizacji istniejącego urządzenia typu ważka. a). Karuzela krzyżakowa czteroramienna podłoga z blachy ryflowanej, pochwyty ze stalowych rurek zamkniętych średnica 1,5 m wysokość 0,8 m, strefa bezpieczeństwa koło o średnicy 5,5 m b). Zestaw wspinaczkowy długość ok. 3,2 m szer. ok. 1,2 m, wys. ok. 2,0 m wykonany z elementów metalowych i drewnianych strefa bezpieczeństwa ok. 6,9x4,9 m Uwaga dopuszcza się również montaż ścianki wspinaczkowej wykonanej z blachy stalowej ocynkowanej lub malowanej proszkowo, ostateczny wariant zostanie określony przez inwestora na etapie zakupu, w zapytaniu ofertowym.

2 c) Stół betonowy z piłkarzykami o wym. ok. 1,4x0,8x0,9 m, strefa bezpieczeństwa o wymiarach 2,4x2,4 m Wszystkie urządzenia muszą spełniać wymogi bezpieczeństwa w zakresie projektowania, produkcji, montażu i konserwacji stawiane przez polskie i europejskie normy : PN-EN 1176 oraz PN-EN Materiały, substancje, a także śruby, łańcuchy i inne połączenia oraz elementy zabezpieczające wykorzystane przy produkcji i montażu urządzeń maja wymagane atesty i dopuszczenia. ELEMENTY DREWNIANE - zgodność z normą PN - EN 1176:2009 ( nie wiem czy obowiązują inne) - konstrukcja wykonana z okrągłych słupów z drewna rdzeniowego, impregnowanego ciśnieniowo lub z kantówek z drewna klejonego warstwowo impregnowanego powierzchniowo przynajmniej dwukrotnie środkiem drewnochronnym. - elementy dekoracyjne i zabezpieczające wykonane ze sklejki wodoodpornej lub płyty HDPE, - montaż na kotwach stalowych, malowanych proszkowo i osadzonych w betonowym fundamencie, ELEMENTY METALOWE Elementy metalowe malowane są proszkowo, co zapewnia większą odporność na warunki atmosferyczne, natomiast ślizgi zjeżdżalni, wykonane są z blachy nierdzewnej. Łańcuchy oraz stalowe akcesoria w pomocnicze takich jak uchwyty, przeguby i zawiesia:

3 - wykonane ze stali nierdzewnej w pełni odporne na szkodliwe czynniki : kwaśne deszcze, kwaśne wyziewy, pary i dymy przemysłowe. Wszystkie łączenia, spawy i mocowania - gładkie, odpowiednio wyprofilowane i bezpieczne dla użytkowników. Materiały i półprodukty użyte w produkcji muszą posiadać atesty higieny wydane przez Państwowy Zakład Higieny. Mocowanie urządzeń zabawowych o podstawach z bali drewnianych, z wykorzystaniem kotew stalowych ocynkowanych, pozwalających uniknąć procesu gnicia i butwienia drewna na styku z nawierzchnia. Kotwy podnoszą belki o 10 cm ponad poziom gruntu, co znacznie przedłuża żywotność drewna. Mocowane są do belek w trwały, estetyczny i bezpieczny sposób a następnie do nawierzchni wraz z podbudową betonowa. 5. Prace przygotowawcze W ramach tych robót należy usunąć wszelkie zbędne przedmioty i oczyścić teren. 6. Roboty projektowane, rozwiązania konstrukcyjne. Wszystkie urządzenia i elementy wyposażenia placu zabaw należy fundamentować i instalować zgodnie z PN-EN :2009, PN-EN :2009 i specyfikacją techniczną. Wszystkie montowane urządzenia i elementy wyposażenia placu zabaw muszą posiadać atesty i certyfikaty bezpieczeństwa potwierdzające, że zostały wykonane w oparciu o obowiązujące normy w tym zakresie oraz posiadać dopuszczenie do stosowania w kontakcie z dziećmi. Wykonanie montażu urządzeń mogą dokonywać osoby, firmy przeszkolone w tym celu przez producentów zabawek oraz w oparciu o instrukcje montażu, zaleceń, wskazówek i pod nadzorem dostawcy oraz instytucji dozoru technicznego. UWAGA: WSZYSTKIE URZĄDZENIA ZABAWOWE MUSZĄ POSIADAĆ PRZYNAJMNIEJ DWULETNI OKRES GWARANCJI, MUSZĄ BYĆ WYKONANE Z BEZPIECZNYCH I TRWAŁYCH MATERIAŁÓW ZGODNIE Z POLSKIMI NORMAMI PN-EN 1176 )ORAZ WARUNKAMI BEZPIECZEŃSTWA! 7. Analiza uciążliwości: Planowana inwestycja jest zgodna z wymogami ochrony ładu przestrzennego oraz zrównoważonego rozwoju. Inwestycja została zaprojektowana w sposób gwarantujący ochronę uzasadnionych interesów osób trzecich. 8. Uwagi końcowe. Wykonanie i odbiór placu zabaw na podstawie : - certyfikatów świadczących o spełnianiu przez urządzenia zastosowane na placu zabaw dla dzieci wymogów i norm PN-EN 1176 (wyposażenie placów zabaw i wymagania bezpieczeństwa). - aprobat technicznych ITB - Polskich Norm. Roboty budowlane należny wykonywać zgodnie z projektem, przepisami i obowiązującymi Polskimi Normami oraz przepisami przeciwpożarowymi, bezpieczeństwa i higieny pracy mając szczególnie na względzie zasady bezpieczeństwa i ochrony zdrowia zawarte w przepisach wydanych na podstawie art. 23a ustawy z dnia 7 lipca - Prawo Budowlane. OGÓLNE WYMAGANIA DOTYCZACE PRZEDMIOTOWYCH ROBÓT 1. ODPOWIEDZIALNOSC WYKONAWCY. Wykonawca jest odpowiedzialny za jakość wykonania robót. Wykonawca powinien wykonać prace zgodnie z obowiązującymi polskimi przepisami, wszystkie roboty winny być wykonane zgodnie z zasadami sztuki budowlanej. Wykonawca musi brać pod uwagę wszystkie trudności

4 wynikające z usytuowania placu zabaw. Ponadto wykonawca odpowiada za wszelkie szkody, wynikłe z wykonywania przez niego robót, a także za incydenty spowodowane nieprzestrzeganiem przepisów lub obowiązujących regulaminów. Wykonawca na własny koszt będzie musiał wykonać naprawy, w tym także usunąć szkody spowodowane przez jego ciężarówki i sprzęt. Dotyczy to tak terenu budowy jak i dróg publicznych. 2. ZAGOSPODAROWANIE I ZABEZPIECZENIE PLACU BUDOWY Wykonawca jest zobowiązany do : - zabezpieczenia terenu budowy w okresie trwania realizacji prac, aż do zakończenia i odbioru ostatecznego robót, - przygotowania, uprzątnięcia i usunięcia ewentualnych przeszkód z placu budowy w celu przystąpienia do robót, - bieżącego usuwania wszelkich urządzeń pomocniczych, zbędnych materiałów, odpadów i śmieci. Wykonawca jest odpowiedzialny za organizacje i właściwe utrzymanie placu budowy i zaplecza budowy w okresie realizacji robót. Na Wykonawcy spoczywa obowiązek zgłoszenia właściwym władzom faktu przystąpienia do robót. W czasie wykonywania robót Wykonawca dostarczy, zainstaluje i będzie obsługiwał wszystkie tymczasowe urządzenia zabezpieczające plac budowy, takie jak : ogrodzenia, poręcze, oświetlenie, słupki z taśmą ostrzegawcza, sygnały i znaki informacyjne, dozorców, wszelkie inne środki niezbędne do ochrony robót. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, ze jest włączony w cenę umowna. Wykonawca zapewni stałe warunki widoczności tych zapór i znaków w dzień i w nocy ze względu na bezpieczeństwo. 3. OZNAKOWANIE PLACU BUDOWY Wykonawca, zgodnie z rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dnia r. w sprawie dziennika budowy oraz tablicy informacyjnej (Mon. Pol. z 1995 r. Nr 2, poz. 29) zobowiązany jest do oznakowania miejsca budowy poprzez wystawienie Tablicy Informacyjnej zawierającej : rodzaj budowy, zgłoszenie budowy, adresy i telefony właściwego organu nadzoru budowlanego, nazwę, adres i telefon Zamawiającego i Wykonawcy, imiona, nazwiska, adresy i numery tel. Kierownika Budowy, Kierownika Robót, Inspektora Nadzoru Inwestorskiego i projektantów oraz numery telefonów alarmowych i Okręgowego Inspektora Pracy. 4. OGRODZENIE PLACU BUDOWY Teren budowy powinien być ogrodzony zgodnie z odpowiednimi przepisami, a w szczególności z rozdziałem 2 rozporządzenia Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano montażowych i rozbiórkowych (Dz. U. Nr 13 poz. 93). 5. OCHRONA SRODOWISKA W CZASIE WYKONYWANIA ROBÓT Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy i wykańczania robót Wykonawca będzie : - utrzymywać teren budowy i ewentualne wykopy w stanie bez wody stojącej, - podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej i innych a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania.

5 6. OBIEKTY SASIADUJACE Z PLACEM BUDOWY Wykonawca zobowiązany jest do prowadzenia robót w sposób, który nie będzie stwarzał nadmiernych uciążliwości okolicznym mieszkańcom. Wykonawca zobowiązany jest utrzymać teren budowy w stanie umożliwiającym dojazd do wszystkich sąsiednich obiektów. 7. ZGODNOSC ROBÓT Z DOKUMENTACJA TECHNICZNA Dokumentacja : techniczna, rysunki, specyfikacje, przedmiary robót stanowią część kontraktu, a wymagania wyszczególnione choćby w jednym z nich są obowiązujące dla Wykonawcy, tak jakby zawarte były w całej dokumentacji. Wykonawca nie może wykorzystywać błędów lub opuszczeń w nich dostrzeżonych, a o ich wykryciu powinien natychmiast powiadomić Inwestora, który dokona odpowiednich zmian lub poprawek. W przypadku rozbieżności opis wymiarów ważniejszy jest od odczytu ze skali rysunków. 8. NORMY I STANDARDY WYKONANIA Podczas realizacji prac będących przedmiotem projektu Wykonawca zobowiązany jest przestrzegać Polskich Norm (a w szczególności norm wymienionych w Rozporządzeniu Ministra Gospodarki Przestrzennej i Budownictwa z dnia r. w sprawie obowiązku stosowania niektórych Polskich Norm z zakresu budownictwa, gospodarki przestrzennej i komunalnej oraz geodezji i kartografii : (Dz. U. Nr 84, poz. 387 zmiana : Dz. U. z 1995 r. Nr 45, poz. 235 oraz Dz. U. z 1999 r. Nr 22 poz. 209 z pózn. zm.), Norm Branżowych, przepisów obowiązujących w Polsce oraz działać zgodnie z zasadami sztuki budowlanej. W trakcie realizacji prac Wykonawca winien wypełnić wszystkie warunki ich realizacji określone w dokumentacji. Wykonawcy wolno zaproponować inne standardy, pod warunkiem, ze ich zastosowanie zapewni co najmniej taka sama jakość wykonania, jak w przypadku zastosowania Norm Polskich i Branżowych. W przypadku gdy materiały lub roboty nie będę w pełni zgodne z dokumentacja lub specyfikacja techniczna i wpłynie to na niezadowalająca jakość elementu robót, to takie materiały będą niezwłocznie zastąpione innymi, a roboty rozebrane na koszt Wykonawcy. 9. KONSERWACJA I UTRZYMANIE Wszystkie elementy winny być wykonane w sposób umożliwiający łatwość ich utrzymania i bezawaryjne funkcjonowanie.
