1 Istota systemu System emapa zawiera w jednej aplikacji mapę cyfrową i narzędzia do: pracy z bazą danych, analizy danych liczbowych na mapie, obliczania optymalnych tras. Czynności dotąd wykonywane przez użytkownika ręcznie: nanoszenie sygnatur obiektów na mapę, tworzenie map tematycznych, optymalizacja kolejności punktów trasy, wybór najlepszej trasy, zostały zautomatyzowane i są realizowane przez odpowiednie funkcje systemu emapa. Zastosowania systemu System emapa zapewnia szybki i łatwy dostęp do aktualnej, szczegółowej i obszernej bazy danych geograficznych poprzez wyszukiwanie adresów. Pozwala budować własne bazy danych z lokalizacją obiektów na mapie. Opcja automatycznej aktualizacji danych z podanego pliku źródłowego gwarantuje, że informacje przedstawione na mapie odzwierciedlają stan faktyczny. Ponadto ewidencjonowanie pojazdów i kierowców, archiwizacja tras przebytych i zaplanowanych pozwalają zgromadzić wszystkie dane potrzebne do zarządzania flotą samochodową w jednym miejscu. Dzięki temu znacznie skraca się czas potrzebny na sporządzenie raportów czy analiz niezbędnych w procesie decyzyjnym. Szczegółowe zastosowania systemu emapa: odszukanie na mapie i wyznaczenie trasy dojazdu do obiektu; wspomaganie decyzji dotyczących zarządzania trasami, kierowcami i środkami transportu dzięki analizie zapisanych w ewidencji tras; ocena rzetelności kosztów transportu przedstawionych przez podwykonawców; przedstawienie na mapie analiz marketingowych; analiza efektów strategii marketingowych; wizualizacja planowanej sprzedaży z podziałem na punkty i/lub terytoria; ocena efektywności pracy przedstawicieli handlowych; wizualizacja obszaru wpływów i działania firmy; analiza struktury i dynamiki sprzedaży w formie wykresów kołowych lub słupkowych; stworzenie obrazu kosztów funkcjonowania przedsiębiorstwa na wybranym terytorium. Główne elementy systemu Mapa cyfrowa System emapa działa w oparciu o cyfrową mapę Polski, która zawiera dane o sieci drogowej, kolejowej i osadniczej, lasach i terenach zielonych, rzekach i jeziorach, podziale administracyjnym. Z siecią drogową zintegrowano plany miast zawierające przebieg ulic wraz z numeracją i lokalizację obiektów użyteczności publicznej. Wszystkie 1

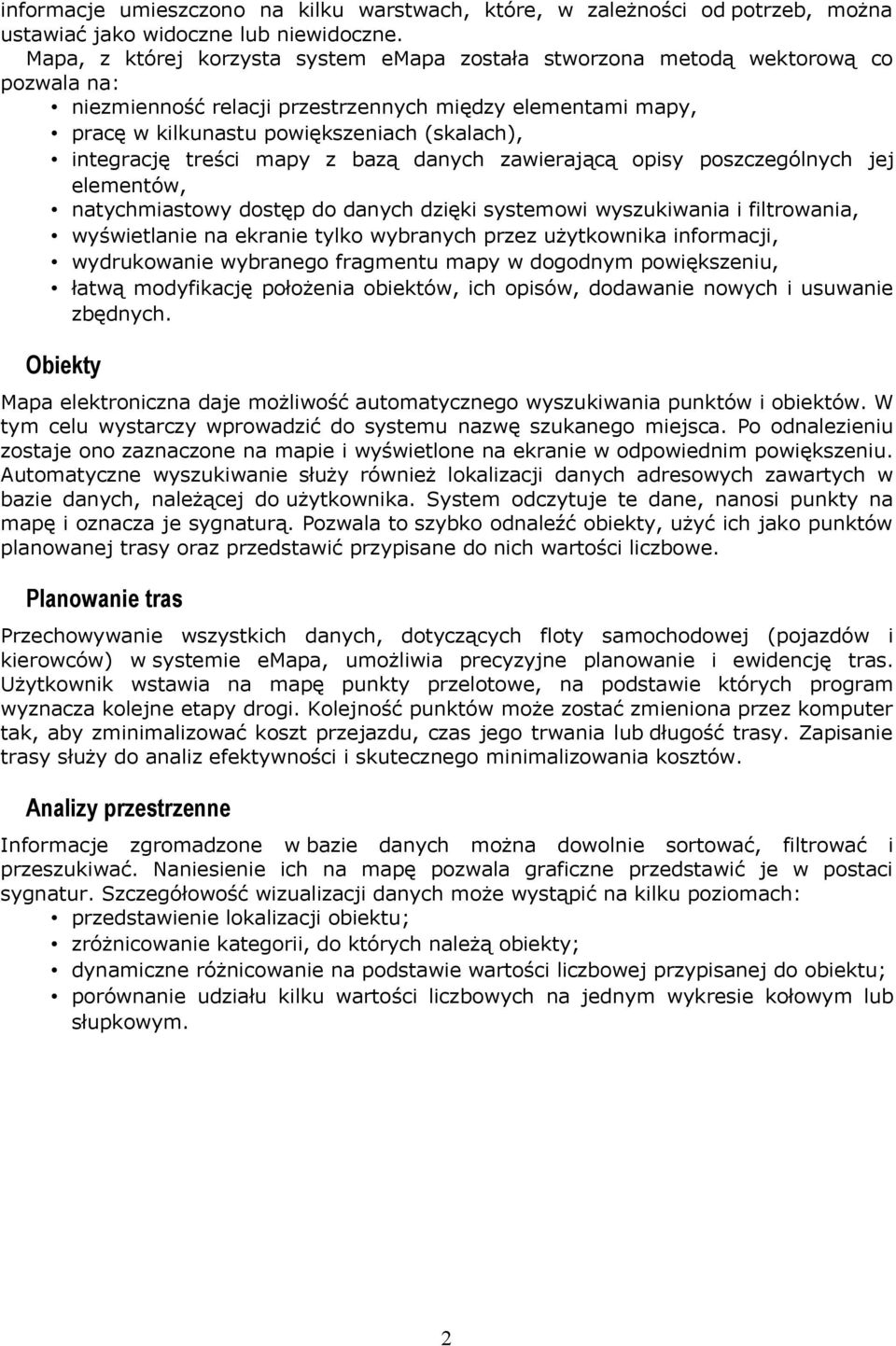

2 informacje umieszczono na kilku warstwach, które, w zależności od potrzeb, można ustawiać jako widoczne lub niewidoczne. Mapa, z której korzysta system emapa została stworzona metodą wektorową co pozwala na: niezmienność relacji przestrzennych między elementami mapy, pracę w kilkunastu powiększeniach (skalach), integrację treści mapy z bazą danych zawierającą opisy poszczególnych jej elementów, natychmiastowy dostęp do danych dzięki systemowi wyszukiwania i filtrowania, wyświetlanie na ekranie tylko wybranych przez użytkownika informacji, wydrukowanie wybranego fragmentu mapy w dogodnym powiększeniu, łatwą modyfikację położenia obiektów, ich opisów, dodawanie nowych i usuwanie zbędnych. Obiekty Mapa elektroniczna daje możliwość automatycznego wyszukiwania punktów i obiektów. W tym celu wystarczy wprowadzić do systemu nazwę szukanego miejsca. Po odnalezieniu zostaje ono zaznaczone na mapie i wyświetlone na ekranie w odpowiednim powiększeniu. Automatyczne wyszukiwanie służy również lokalizacji danych adresowych zawartych w bazie danych, należącej do użytkownika. System odczytuje te dane, nanosi punkty na mapę i oznacza je sygnaturą. Pozwala to szybko odnaleźć obiekty, użyć ich jako punktów planowanej trasy oraz przedstawić przypisane do nich wartości liczbowe. Planowanie tras Przechowywanie wszystkich danych, dotyczących floty samochodowej (pojazdów i kierowców) w systemie emapa, umożliwia precyzyjne planowanie i ewidencję tras. Użytkownik wstawia na mapę punkty przelotowe, na podstawie których program wyznacza kolejne etapy drogi. Kolejność punktów może zostać zmieniona przez komputer tak, aby zminimalizować koszt przejazdu, czas jego trwania lub długość trasy. Zapisanie trasy służy do analiz efektywności i skutecznego minimalizowania kosztów. Analizy przestrzenne Informacje zgromadzone w bazie danych można dowolnie sortować, filtrować i przeszukiwać. Naniesienie ich na mapę pozwala graficzne przedstawić je w postaci sygnatur. Szczegółowość wizualizacji danych może wystąpić na kilku poziomach: przedstawienie lokalizacji obiektu; zróżnicowanie kategorii, do których należą obiekty; dynamiczne różnicowanie na podstawie wartości liczbowej przypisanej do obiektu; porównanie udziału kilku wartości liczbowych na jednym wykresie kołowym lub słupkowym. 2

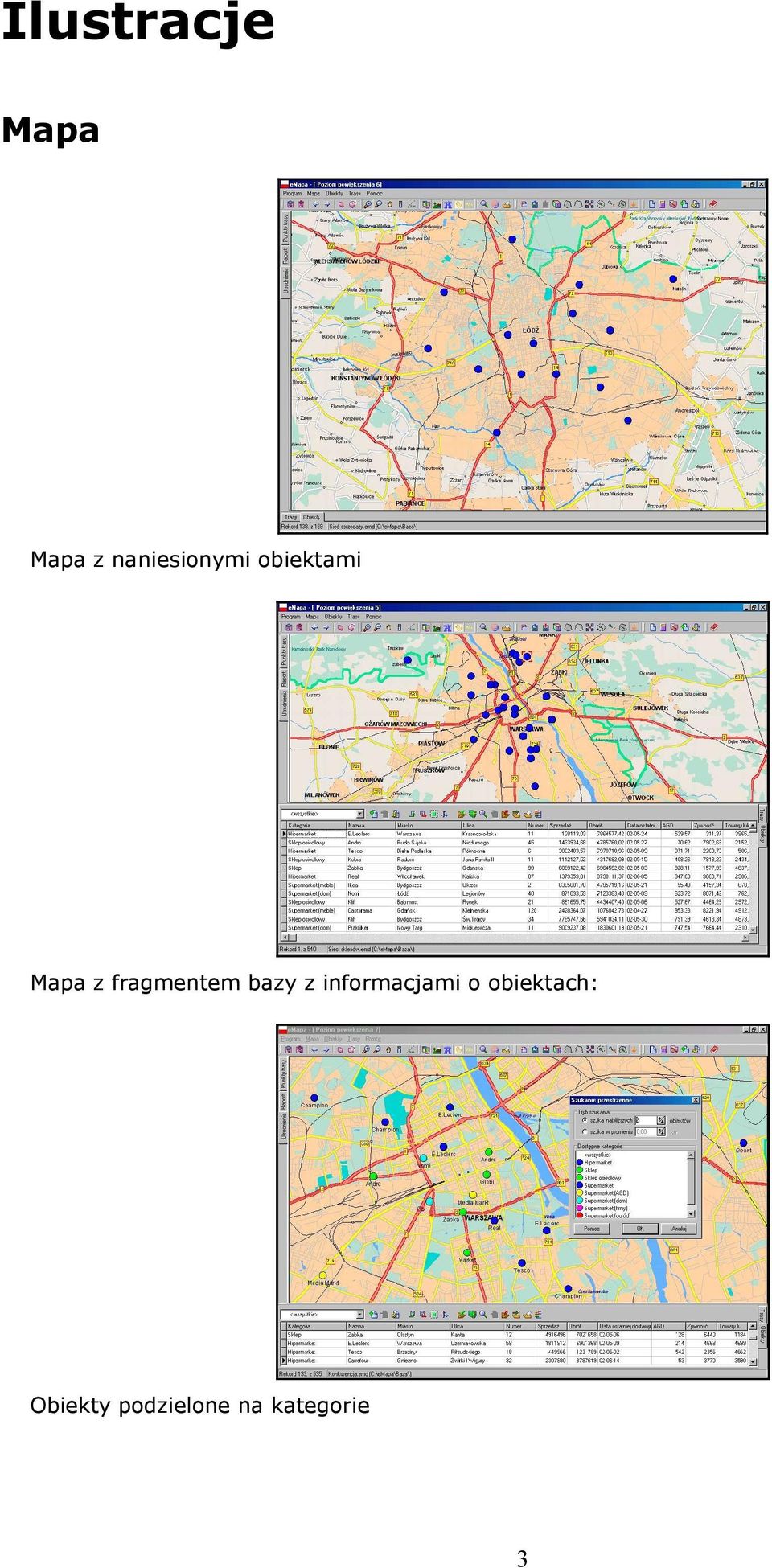

3 Ilustracje Mapa Mapa z naniesionymi obiektami Mapa z fragmentem bazy z informacjami o obiektach: Obiekty podzielone na kategorie 3

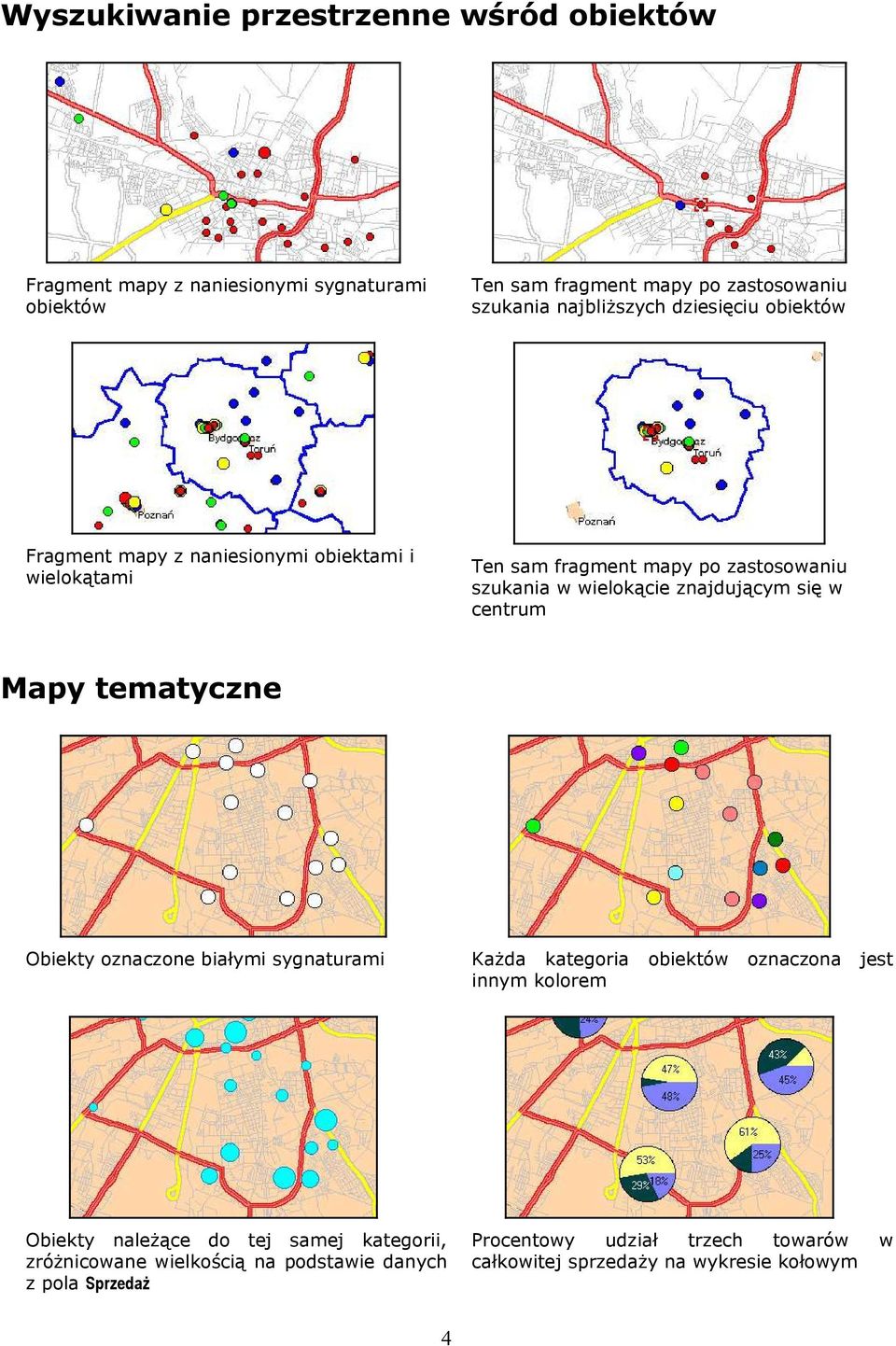

4 Wyszukiwanie przestrzenne wśród obiektów Fragment mapy z naniesionymi sygnaturami obiektów Ten sam fragment mapy po zastosowaniu szukania najbliższych dziesięciu obiektów Fragment mapy z naniesionymi obiektami i wielokątami Ten sam fragment mapy po zastosowaniu szukania w wielokącie znajdującym się w centrum Mapy tematyczne Obiekty oznaczone białymi sygnaturami Każda kategoria innym kolorem Obiekty należące do tej samej kategorii, zróżnicowane wielkością na podstawie danych z pola Sprzedaż Procentowy udział trzech towarów całkowitej sprzedaży na wykresie kołowym 4 obiektów oznaczona jest w

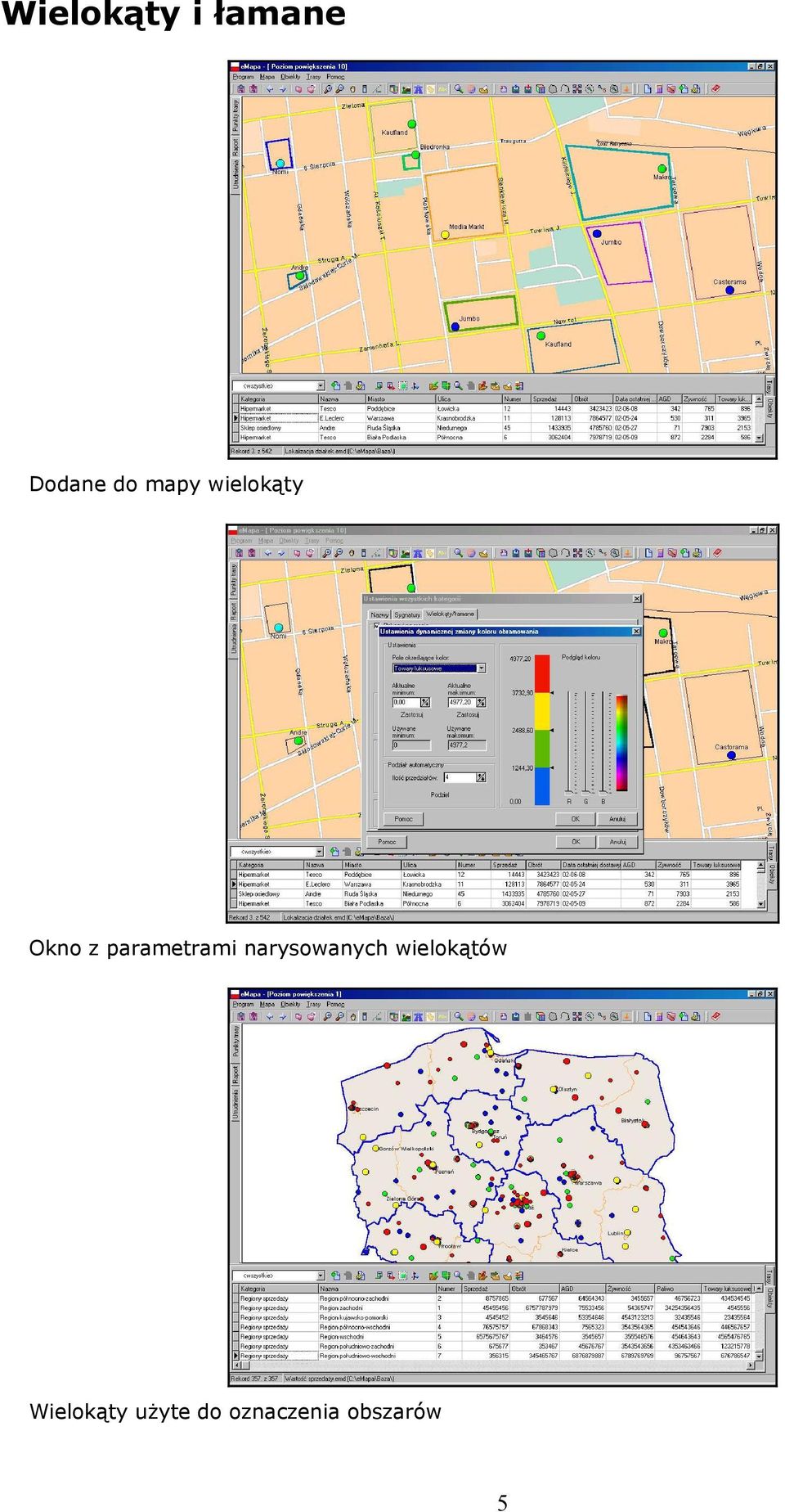

5 Wielokąty i łamane Dodane do mapy wielokąty Okno z parametrami narysowanych wielokątów Wielokąty użyte do oznaczenia obszarów 5

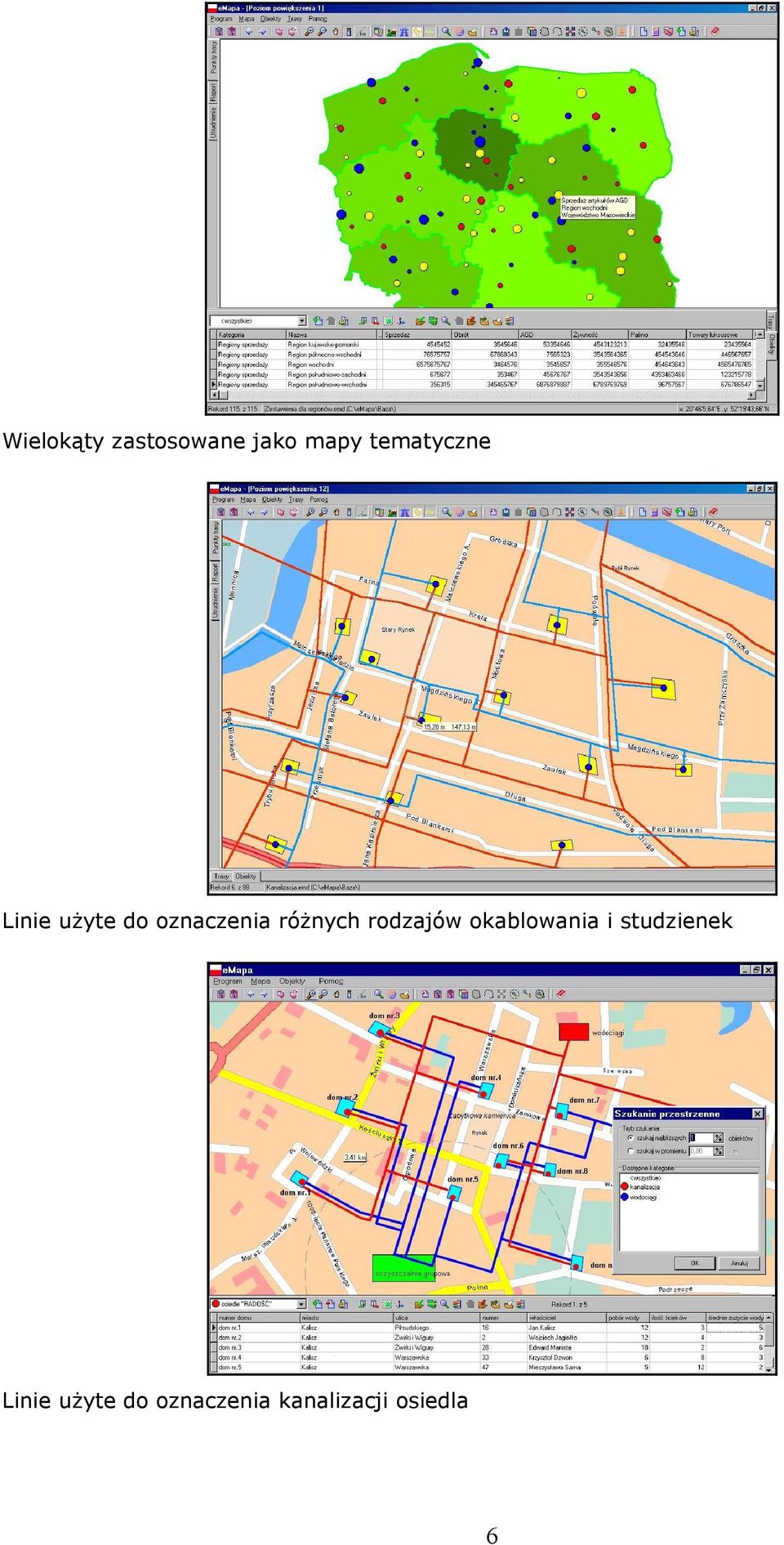

6 Wielokąty zastosowane jako mapy tematyczne Linie użyte do oznaczenia różnych rodzajów okablowania i studzienek Linie użyte do oznaczenia kanalizacji osiedla 6

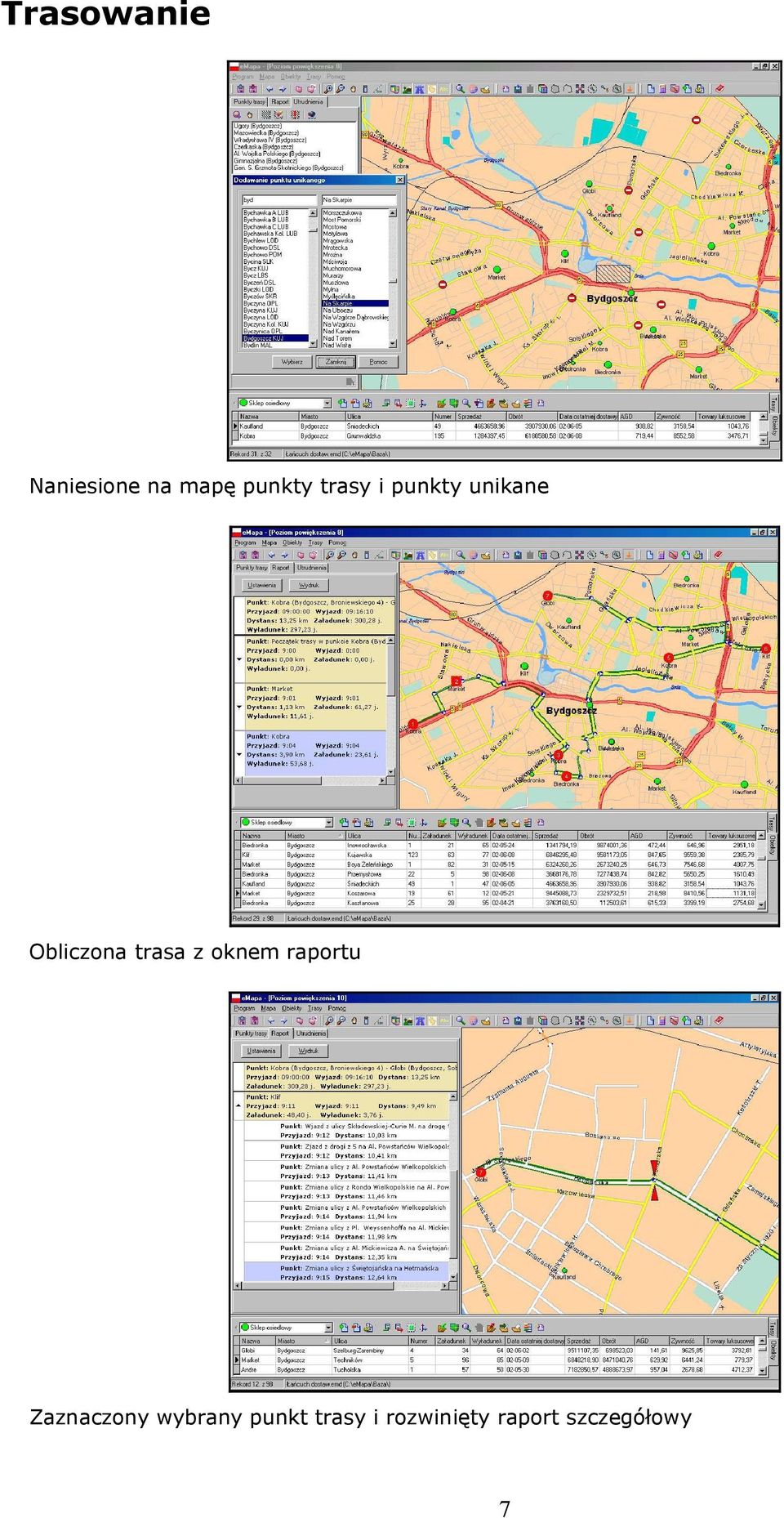

7 Trasowanie Naniesione na mapę punkty trasy i punkty unikane Obliczona trasa z oknem raportu Zaznaczony wybrany punkt trasy i rozwinięty raport szczegółowy 7

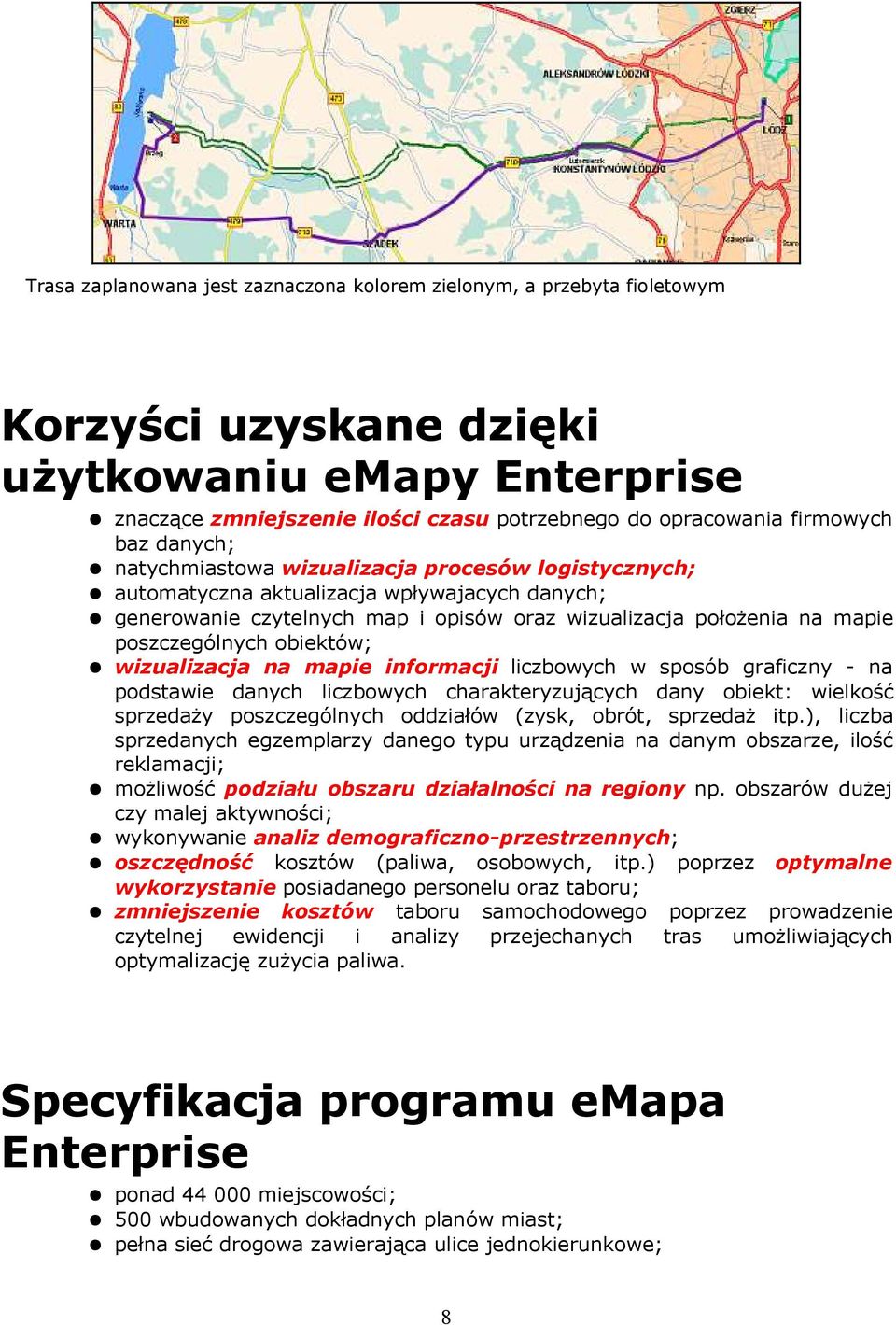

8 Trasa zaplanowana jest zaznaczona kolorem zielonym, a przebyta fioletowym Korzyści uzyskane dzięki użytkowaniu emapy Enterprise znaczące zmniejszenie ilości czasu potrzebnego do opracowania firmowych baz danych; natychmiastowa wizualizacja procesów logistycznych; automatyczna aktualizacja wpływajacych danych; generowanie czytelnych map i opisów oraz wizualizacja położenia na mapie poszczególnych obiektów; wizualizacja na mapie informacji liczbowych w sposób graficzny - na podstawie danych liczbowych charakteryzujących dany obiekt: wielkość sprzedaży poszczególnych oddziałów (zysk, obrót, sprzedaż itp.), liczba sprzedanych egzemplarzy danego typu urządzenia na danym obszarze, ilość reklamacji; możliwość podziału obszaru działalności na regiony np. obszarów dużej czy malej aktywności; wykonywanie analiz demograficzno-przestrzennych; oszczędność kosztów (paliwa, osobowych, itp.) poprzez optymalne wykorzystanie posiadanego personelu oraz taboru; zmniejszenie kosztów taboru samochodowego poprzez prowadzenie czytelnej ewidencji i analizy przejechanych tras umożliwiających optymalizację zużycia paliwa. Specyfikacja programu emapa Enterprise ponad miejscowości; 500 wbudowanych dokładnych planów miast; pełna sieć drogowa zawierająca ulice jednokierunkowe; 8

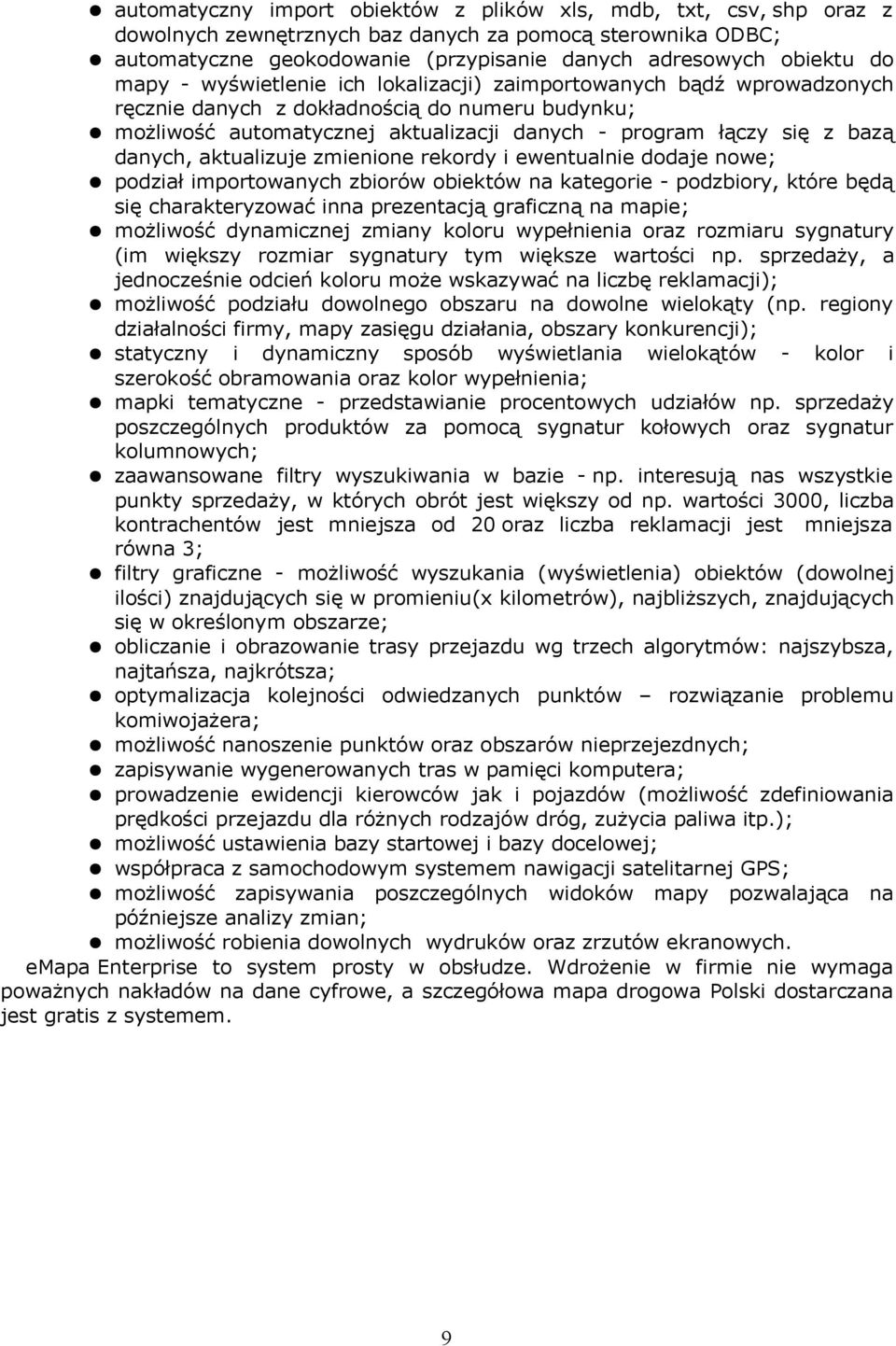

9 automatyczny import obiektów z plików xls, mdb, txt, csv, shp oraz z dowolnych zewnętrznych baz danych za pomocą sterownika ODBC; automatyczne geokodowanie (przypisanie danych adresowych obiektu do mapy - wyświetlenie ich lokalizacji) zaimportowanych bądź wprowadzonych ręcznie danych z dokładnością do numeru budynku; możliwość automatycznej aktualizacji danych - program łączy się z bazą danych, aktualizuje zmienione rekordy i ewentualnie dodaje nowe; podział importowanych zbiorów obiektów na kategorie - podzbiory, które będą się charakteryzować inna prezentacją graficzną na mapie; możliwość dynamicznej zmiany koloru wypełnienia oraz rozmiaru sygnatury (im większy rozmiar sygnatury tym większe wartości np. sprzedaży, a jednocześnie odcień koloru może wskazywać na liczbę reklamacji); możliwość podziału dowolnego obszaru na dowolne wielokąty (np. regiony działalności firmy, mapy zasięgu działania, obszary konkurencji); statyczny i dynamiczny sposób wyświetlania wielokątów - kolor i szerokość obramowania oraz kolor wypełnienia; mapki tematyczne - przedstawianie procentowych udziałów np. sprzedaży poszczególnych produktów za pomocą sygnatur kołowych oraz sygnatur kolumnowych; zaawansowane filtry wyszukiwania w bazie - np. interesują nas wszystkie punkty sprzedaży, w których obrót jest większy od np. wartości 3000, liczba kontrachentów jest mniejsza od 20 oraz liczba reklamacji jest mniejsza równa 3; filtry graficzne - możliwość wyszukania (wyświetlenia) obiektów (dowolnej ilości) znajdujących się w promieniu(x kilometrów), najbliższych, znajdujących się w określonym obszarze; obliczanie i obrazowanie trasy przejazdu wg trzech algorytmów: najszybsza, najtańsza, najkrótsza; optymalizacja kolejności odwiedzanych punktów rozwiązanie problemu komiwojażera; możliwość nanoszenie punktów oraz obszarów nieprzejezdnych; zapisywanie wygenerowanych tras w pamięci komputera; prowadzenie ewidencji kierowców jak i pojazdów (możliwość zdefiniowania prędkości przejazdu dla różnych rodzajów dróg, zużycia paliwa itp.); możliwość ustawienia bazy startowej i bazy docelowej; współpraca z samochodowym systemem nawigacji satelitarnej GPS; możliwość zapisywania poszczególnych widoków mapy pozwalająca na późniejsze analizy zmian; możliwość robienia dowolnych wydruków oraz zrzutów ekranowych. emapa Enterprise to system prosty w obsłudze. Wdrożenie w firmie nie wymaga poważnych nakładów na dane cyfrowe, a szczegółowa mapa drogowa Polski dostarczana jest gratis z systemem. 9
