1 Biuro Studiów i Projektów SłuŜby Zdrowia we Wrocławiu sp. z o.o WROCŁAW pl. Solidarności 1/3/5 tel/fax , Obiekt : Szpital Powiatowy im. dr Tytusa Chałubińskiego Budynek E Zakopane ul. Kamieniec 10 Adres: Zakopane ul. Kamieniec 10 Dz.nr 411/25, obręb 003, jedn.ewid Zakopane Inwestor: : Szpital Powiatowy im. dr Tytusa Chałubińskiego Budynek E.Temat: Nadbudowa z rozbudową budynku E na potrzeby Oddziału Rehabilitacji Kardiologicznej PROJEKT WYKONAWCZY KONSTRUKCJA Zakres opracowania: PROJEKTANT Projektant: Data: Podpis: Mgr inŝ. Robert Smaroń PDK/0172/PWOK/ r. OPRACOWAŁ InŜ. Janusz Krawiec r. Wrocław grudzień 2015 r. SPRAWDZIŁ Mgr inŝ. Wojciech Marszałek nr upr. 100/ r. 1

2 Spis dokumentacji Inwestor : Szpital Powiatowy im. dr Tytusa Chałubińskiego Zakopane ul. Kamieniec 10 Stadium: P.W. Obiekt : Część: KONSTRUKCJE Szpital Powiatowy im. dr Tytusa Chałubińskiego Budynek E Zakopane ul.kamieniec 10 Data TOM CZĘŚĆ OPISOWA NR STR. OPIS TECHNICZNY 1-6 ODPISY YPRAWNIEŃ I PRZYNALEśNOŚCI DO IZB 7-11 CZĘŚĆ GRAFICZNA NR RYS. TYTUŁ BRANśA NR STR. 1/K RZUT FUNDAMENTÓW 2/K PRZEKRÓJ A-A, B-B 3/K KONSTRUKCJA 1 PIĘTRO 4/K KONSTRUKCJA STROPU P2 5/K FUNDAMENT KLATKI SCHODOWEJ - ŁAWY 6/K FUNDAMENT WINDY - PŁYTA PŁ1 7/K FUNDAMENT KLATKI SCHODOWEJ - STOPY 8/K KONSTRUKCJA KL. SCHOD. NA POZIOMIE /K SCHODY ZEWNĘTRZNE DO PIWNIC 10/K SCHODY ZEWNĘTRZNE - RZUT 11/K SCHODY ZEWNĘTRZNE - ŚCIANA NR 1 12/K SCHODY ZEWNĘTRZNE - ŚCIANA NR 2 13/K SCHODY ZEWNĘTRZNE - STROP NAD WEJSCIEM 14/K SCHODY ZEWNĘTRZNE - ŚCIANA NR 4 15/K SCHODY ZEWNĘTRZNE - WEJSCIE NA POZIOM /K STROP KLATKI SCHODOWEJ P5 17/K KLATKA SCHODOWA 18/K PODCIĄG PD2, SŁUPY S5 19/K PODCIĄG PD1, SŁUPY S4 20/K STROP NAD SZYBEM WINDY 21/K STROP KLATKI SCHODOWEJ - P1 22/K STROP KLATKI SCHODOWEJ P1,PRZEKRÓJ A-A, B-B 23/K KONSTRUKCJA RYGLA W OSI B 24/K KONSTRUKCJA SŁUPÓW W OSI B1(PIETRO) 25/K KONSTRUKCJA RYGLA W OSI B1(PIĘTRO) 26/K KONSTRUKCJA SŁUPÓW W OSI B 27/K KONSTRUKCJA RYGLA W OSI A (PARTER) 28/K KONSTRUKCJA SŁUPÓW W OSI A 29/K KONSTRUKCJA RYGLA W OSI B1(PARTER) 30/K KONSTRUKCJA SŁUPÓW W OSI B1(PARTER) 31/K STOPY FUND. : ST3, ST4 32/K STOPY FUND. : ST5, ST6 33/K STOPY FUND. : ST7, ST9 34/K STOPY FUND. : ST10, ST11 35/K STOPA FUND. : ST8 36/K KONSTRUKCJA STROPU P3 37/K KONSTRUKCJA STROPU P3 - PRZEKRÓJ 38/K PODKONSTRUKCJA CENTRALI KLIMATYZACYJNEJ 39/K KONSTRUKCJA SZYBU WINDY TYP X-16: WYTYCZNE 2

3 OPIS TECHNICZNY do projektu konstrukcyjnego 1. Podstawa opracowania Zlecenie Inwestora, Projekt architektoniczny opracowany przez arch. Gerard Paździor Inwentaryzacja architektoniczna budynku istniejącego podlegającego przebudowie, Dokumentacja archiwalna Dokumentacje geologiczno-inŝynierskie dla projektów budowy pawilonów szpitala Ekspertyza techniczna dotycząca rozbudowy Szpitala Powiatowego w Zakopanem przy ul. Kamieniec 10 opracowana przez inŝ. Wiesława Godlewskiego. 2. Zakres opracowania. Projekt obejmuje nadbudowę o jedną kondygnację i rozbudowę istniejącego budynku szpitala oraz dobudowę klatki schodowej i szybu windy. 3. Zastosowane schematy statyczne. Zaprojektowano rozbudowę budynku w technologii tradycyjnej w układzie konstrukcyjnym podłuŝnym. Układ nośny budynku klatki schodowej stanowią ławy fundamentowe, szyb windy posadowiony na płycie fundamentowej, nadbudowa pietra w części rozbudowanej na zewnątrz posadowiona na stopach fundamentowych. Fundamenty naleŝy posadowić na poziomie fundamentów istniejących. Elementem konstrukcyjnym rozbudowy jest układ ram wieloprzęsłowych. Ściany nadbudowy projektuje się z pustaków ceramicznych POROTHERM wzmacniane Ŝelbetowymi rdzeniami (słupami), podciągi oraz Ŝelbetowe płyty stropowe jednokierunkowo i krzyŝowo zbrojone. Podstawowe elementy nośne jak podciągi, nadproŝa zostały obliczone jak belki wolnopodparte. 4. Lokalizacja obiektu. Obiekt zlokalizowany jest: - V strefa śniegowa obciąŝenie charakterystyczne Q=2,68 kn/m 2, - III strefa wiatrowa charakterystyczne ciśnienie prędkości wiatru q=0,283kn/m 2, - umowna głębokość przemarzania gruntu h=1,2 m, - wartości charakterystyczne obciąŝeń technologicznych stropów równomiernie rozłoŝonych przyjęto: stropy i biegi klatki schodowej 3,0 kn/m 2, strop w części rozbudowanej(nad parterem) I pietra 3,0kN/m 2, stropodach nadbudowy 3,57kN/m 2. - warunki gruntowe - Pod warstwą gleby i nasypów niekontrolowanych o miąŝszości 1,0 1,5 m występują grunty sypkie - zwały kamieniste, Ŝwiry, pospółki i piaski - do głębokości 5 m p.p.t. nie stwierdzono wody gruntowej 3

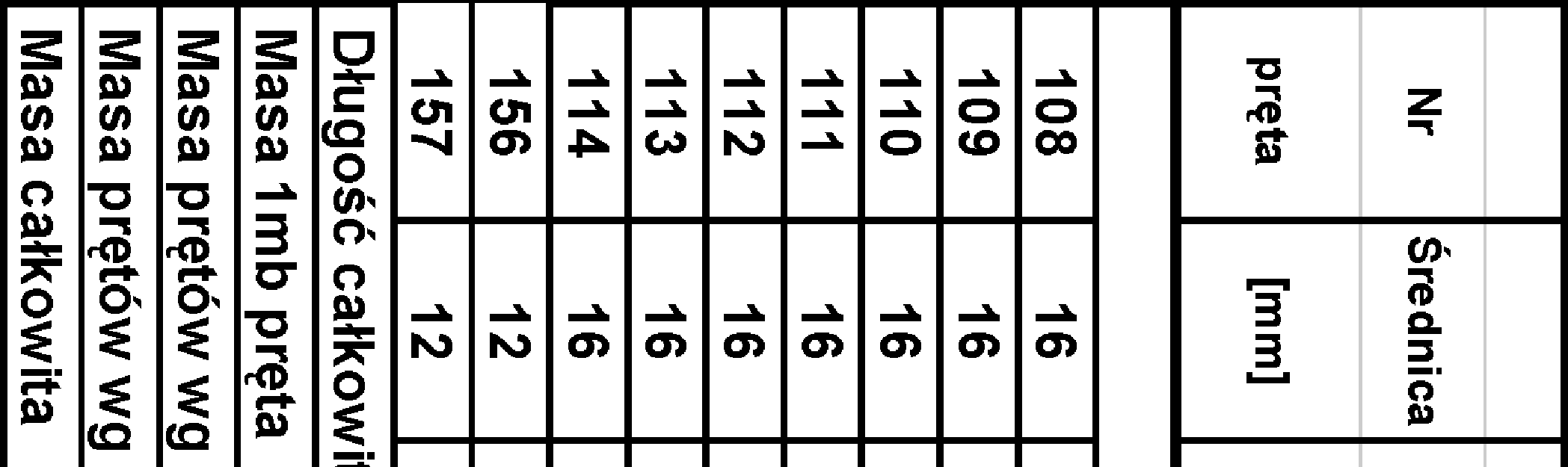

4 5. Rozwiązania konstrukcyjno - materiałowe. Fundament rozbudowy naleŝy posadowić na poziomie fundamentów istniejących w gruncie rodzimym, w stanie nie naruszonym, poniŝej strefy przemarzania (h=1,2 m). Wykopy naleŝy wykonać w porze suchej i naleŝy je chronić przed opadami atmosferycznymi. Roboty ziemne naleŝy prowadzić w porze suchej bez wprowadzania sprzętu do wykopów. Poziom posadowienia dostosować do istniejących budynków szpitala oraz warunków terenowych. Pod fundamenty wykonać podbudowę z chudego betonu gr. ok 10cm. 5.1 Fundamenty budynku. Ławy fundamentowe Ŝelbetowe o wysokości 40 cm i szerokości dostosowanej do wielkości obciąŝeń obliczeniowych. Ławy fundamentowe z betonu C16/20 zbrojonego podłuŝnie w obrysie ścian fundamentowych, prętami 4x Φ12 ze stali klasy A-III i poprzecznie strzemionami Φ6 ze stali klasy A-I w rozstawie co 25 cm. Stopy fundamentowe w osach A i B1 ze stali Φ16 klasy A-III rozmieszczonymi jak na rysunkach. NaleŜy zachować ciągłość zbrojenia podłuŝnego ław fundamentowych w szczególności w naroŝach budynku, zakład min. 40 cm. W stopach fundamentowych osadzić zbrojenie słupów. Beton C16/20 zbrojony siatkami z prętów ze stali klasy A-III. NaleŜy zachować min. grubość otuliny prętów zbrojenia 5 cm. 5.2 Fundament pod szyb windy. W budynku windę szpitalną Zaprojektowano posadowienie na płycie fundamentowej grubości 40 cm. Beton C20/25 zbrojony górą i dołem siatkami z prętów Φ14 ze stali klasy A-III. Płytę naleŝy posadowić na poziomie posadowienia budynku sąsiedniego, aby uzyskać właściwa głębokość podszybia projektuje się dodatkowa płytę opartą na ścianach fundamentowych szybu windy ( pustkę wypełnić pospółką) poziom dostosować do wybranego typu windy. Pod płytę wykonać podkład z betonu C8/10 grubości 10 cm, na którym po wyschnięciu naleŝy ułoŝyć dwie warstwy folii budowlanej. NaleŜy zachować minimalną grubość otuliny 5 cm. 5.3 Ściany fundamentowe. Ściany fundamentowe grubości 25 cm z bloczków betonowych. Ściany fundamentowe zakończyć - 0,33 m poniŝej poziomu zera posadzki parteru. Ławy i stopy fundamentowe oraz ściany fundamentowe zabezpieczyć przed wilgocią i oddziaływaniem wód gruntowych poprzez smarowanie np. Izolbetem. 5.4 Ściany konstrukcyjne budynku. Ściany grubości 25 cm murowane z pustaków ceramicznych szczelinowych Porotherm klasy 15 na zaprawie cementowo wapiennej M10 lub systemowej Porotherm. Ściany nadbudowy wzmacniane Ŝelbetowymi rdzeniami o przekroju 25x25 cm rozmieszczonymi jak na rysunku. W połączeniu ściana rdzeń wykonać strzępia, rdzenie betonować po wymurowaniu ściany. 4

5 5.5 Stropy. Strop stropodachu Ŝelbetowy płytowy, monolityczny, wylewany na budowie. Z uwagi na podłuŝny układ konstrukcyjny o rozpiętości traktów w osiach: 6,58+6,58 m projektuje się płytę stropową dwuprzęsłową ciągłą, jednokierunkowo zbrojoną opartą na ścianach podłuŝnych i ryglu w osi B. Grubość płyt 22 cm. Beton C20/25 zbrojony prętami stali klasy A-III Φ14. W miejscach gdzie pręty zbrojenia głównego nie krzyŝują się z innymi prętami, naleŝy stosować pręty zbrojenia rozdzielczego Φ8ze stali klasy A-III w rozstawie co 20cm. Stropodach nad częścią rozbudowaną gr 22 cm oparty na ścianie w osi A i ryglu w osi B1odzielony od stropodachu nad częścią istniejącą dylatacją zbrojony stalą klasy A-III Φ10, zbrojenie rozdzielcze stal A-I Φ6 5.6 Wieńce. Na ścianach konstrukcyjnych w poziomie stropów naleŝy wykonać Ŝelbetowe wieńce wylewane razem z płytą. Na ścianach konstrukcyjnych wieniec o przekroju bxh=25x40 cm z betonu C20/25 zbrojonego podłuŝnie prętami 4x12 ze stali klasy A-III i poprzecznie strzemionami Φ6 ze stali klasy A-0 w rozstawie co 25 cm. Nad otworami okiennymi oraz przejściami dozbroić wieńce dodatkowo 2x Φ12. W wieńcach istniejących naleŝy kotwić zbrojenie rdzeni Ŝelbetowych np. klejem Hilti HIT 200. NaleŜy łączyć pręty zbrojenia podłuŝnego wieńców na zakład, tak aby tworzyły ciągłość. 5.7 NadproŜa. Projektuje się nadproŝa w ścianach nowo murowanych prefabrykowane oraz Ŝelbetowe wylewane na budowie. NadproŜa prefabrykowane z belek typu POROTHERM 23.8 według zaleceń producenta. W ścianach istniejących budynku szpitala nad dodatkowymi otworami projektuje się nadproŝa z belek stalowych dwuteowych opartych na poduszkach betonowych grubości min. 15 cm. 5.8 Podciągi. Podciągi projektuje się jako belki Ŝelbetowe wieloprzęsłowe, współpracujące z płytą stropową betonowane razem lub jako jednoprzęsłowe ramy. Beton C20/25 i C16/20 zbrojony podłuŝnie prętami ze stali klasy A-III i poprzecznie strzemionami dwuramiennymi ze stali klasy A śelbetowe rdzenie i słupy. W ścianach murowanych projektuje się Ŝelbetowe rdzenie i słupy o przekrojach 25x25cm i betonu C20/25 zbrojonego podłuŝnie prętami ze stali klasy A-III i poprzecznie strzemionami ze stali klasy A-0. Pręty zbrojenia podłuŝnego rdzeni naleŝy kotwić w ławach i ścianach fundamentowych oraz wieńcach. Projektuje się słupy Ŝelbetowe wylewane na budowie o przekroju 25x25 cm. Beton C16/20 zbrojony podłuŝnie prętami ze stali klasy A-III i poprzecznie strzemionami ze stali klasy A-0. 5

6 5.10 Schody wewnętrzne. Projektuje się schody Ŝelbetowe, płytowe wylewane na budowie o grubości płyty biegu 14 cm. Beton C16/20 zbrojony podłuŝnie prętami Φ12 ze stali klasy A-III i poprzecznie prętami zbrojenia rozdzielczego Φ6. Płyta spocznika przy ścianie zewnętrznej oparta na ścianach i belce spocznikowej klatki schodowej. Grubość płyty 14 cm z betonu C16/20 zbrojonego prętami _Φ12 ze stali klasy A-III Belka spocznika o przekroju 29x34 cm, beton C16/20 zbrojony dołem prętami 5xΦ12 ze stali klasy A-III i poprzecznie strzemionami Φ6ze stali klasy A-0 w rozstawie co 10 i 23 cm Szyb windowy. Szyb windy z bloczków betonowych zwieńczony wieńcem 24x25cm zbrojonym stalą A III Φ12 x4 i strzemionami Φ6 ze stali A0 do poziomu ścian fundamentowych. Ściany grubości 25 cm. PowyŜej ściany szybu windy murowane z cegły pełnej kl 150 ( w poziomie kaŝdej kondygnacji wykonać wieniec jak wyŝej ) Głębokość podszybia jak równieŝ wszystkie istotne parametry szybu uzgodnić z dostawcą windy przed przystąpieniem do wykonania szybu.( podany w projekcie typ windy jest tylko przykładem według którego zaprojektowano główne parametry szybu). Płyta stropowa nad szybem grubości 20 cm, krzyŝowo zbrojona beton C20/25 zbrojony prętami Φ12 i Φ10 ze stali klasy A-III. Dodatkowe zbrojenie prętami Φ16 wg rysunku. Połączenie ścian z płytą fundamentową wykonać jako szczelne, stosować taśmy dylatacyjne PCV Ścianki działowe. Projektuje się ścianki działowe grubości 12 cm z płyt GK. Roboty budowlano-montaŝowe naleŝy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót i wiedzą techniczną. Wszystkie odstępstwa od projektu naleŝy konsultować z projektantem. Wszystkie elementy Ŝelbetowe wylewane naleŝy wibrować. Rdzenie i słupy betonować z wysokości nie większej niŝ 1,5 m. OPRACOWAŁ: mgr inŝ. Robert Smaroń inŝ. Janusz Krawiec 6
