Katalog produktów. NAPĘDY I OSPRZĘT do AUTOMATYZACJI ARMATURY. Zapraszamy do zapoznania się z następującymi grupami produktów:

Transkrypt

1 Katalog produktów NAPĘDY I OSPRZĘT do AUTOMATYZACJI ARMATURY Zapraszamy do zapoznania się z następującymi grupami produktów: 1. Napędy elektryczne 2. Napędy pneumatyczne 3. Przekładnie ręczne o Przekładnie ręczne o Przekładnie awaryjne 4. Osprzęt do napędów ul. Trzebnicka 7, Szczodre k/długołęki Mirków T-Nr.: +48 (0) Fax: +48 (0) o Pozycjonery o Wyłączniki krańcowe o Zawory sterujące o Mostki montażowe

2 NAPĘDY ELEKTRYCZNE PSAutomation Napędy serii PSR - siłowniki jednoobrotowe o momencie obrotowym do 45 Nm i stopniem ochrony IP65 Napędy serii PSQ - siłowniki jednoobrotowe o momencie obrotowym do 1000 Nm i stopniem ochrony IP67 Napędy serii PSQ/AMS - inteligentne, jednoobrotowe, elektryczne siłowniki regulacyjne o momencie obrotowym do 1000 Nm i stopniu ochrony IP67 Napędy serii PSL - siłowniki liniowe o sile liniowej do 25 kn i stopniu ochrony IP65 Napędy serii PSL/AMS - inteligentne liniowe siłowniki regulacyjne o sile liniowej do 25 kn i stopniu ochrony IP65

3 Napędy serii PSR Dane podstawowe: Jednoobrotowy siłownik elektryczny. Zakres działania : 0-90 Moment obrotowy: do 45 Nm Stopień ochrony: IP65 Opcjonalna praca regulacyjna Typ PSR15 PSR25 PSR45 max. moment obr. [Nm] czas reakcji [sek./90 ] 5; ;12;30 napięcie zasilania 24/230/400VAC, 24/230VAC, 24/230/400VAC, przyłącze armatury F04 (F05),F07 F04 (F05),F07 F04 (F05),F07 max. wymiar wałka armatury DN/SQ [mm] 18/17 18/17 18/17 waga wersji podst. [kg] 4,0 4,0 4,0 W standardowym wyposażeniu znajdują się: 1. silnik 230 VAC 2. płyta główna do modularnej zabudowy 3. dwa wyłączniki drogowe-krańcowe 4. mechaniczne ograniczniki krańcowe 5. kółko ręczne 6. mechaniczny wskaźnik położenia Możliwe wyposażenie dodatkowe: 1. silniki 24 VDC, 24 VAC, 400 VAC 2. nadajniki położenia 1 lub 2 x 100 Ohm 3. nadajniki położenia 4-20 ma 4. dodatkowe dwa wyłączniki drogowe-krańcowe 5. elektroniczny regulator położenia 6. grzałka 7. ochrona IP67

4 Napędy serii PSQ Dane podstawowe: Jednoobrotowy siłownik elektryczny. Zakres działania : 0-90 Szybkość przestawiania: 8-93 sek/90 Moment obrotowy: do 1000 Nm Stopień ochrony: IP67 Opcjonalna praca regulacyjna Typ PSQ52 PSQ67 PSQ77 PSQ102 max. moment obr. [Nm] czas reakcji [sek./90 ] ;16;32;57 napięcie zasilania 24/230/400VAC, 24/230/400VAC, 24/230/400VAC, 24/230/400VAC, przyłącze armatury F05,F07 F05,F07 F05,F07 F05,F07 max. wymiar wałka DN/SQ [mm] 25/19 25/19 25/19 20/19 waga wersji podst. [kg] Typ PSQ202 PSQ502 PSQ702 PSQ1002 max. moment obr. [Nm] czas reakcji [sek./90 ] 20;28;69 29;43;93 29;43;93 29;43;93 napięcie zasilania 24/230/400VAC, 24/230/400VAC, 24/230/400VAC, 230/400VAC, przyłącze armatury F07 (F10) F10 (F12) F10,F12 (F14) F12 (F14) max. wymiar wałka DN/SQ [mm] 24/22 42/27 35/27 42/27 waga wersji podst. [kg] W standardowym wyposażeniu znajdują się: 1. silnik 230 VAC 2. dwa wyłączniki drogowe-krańcowe 3. dwa wyłączniki momentowe 4. regulowane zderzaki krańcowe 5. kółko ręczne 6. mechaniczny wskaźnik położenia Możliwe wyposażenie dodatkowe: 1. silniki 24 VDC, 24 VAC, 400 VAC 2. nadajniki położenia 1 lub 2 x 100 Ohm 3. nadajniki położenia 4-20 ma 4. dodatkowe wyłączniki drogowe-krańcowe/momentowe 5. elektroniczny regulator położenia 6. grzałka 7. sterowanie miejscowe 8. stopień ochrony IP68

5 Napędy serii PSQ/AMS Dane podstawowe: Inteligentny, jednoobrotowy, regulacyjny siłownik elektryczny. Zakres działania : 0-90 Szybkość przestawiania: zmienna, sek/90 Moment obr. do1000nm (możliwość chwilowego podniesienia o 50%) Stopień ochrony: IP67 Praca regulacyjna w standardzie. Typ PSQ102/AMS PSQ202/AMS PSQ502/AMS PSQ702/AMS PSQ1002/AMS max. moment obr. [Nm] czas reakcji [sek./90 ] 9;72 15;120 20;72 45;140 70;140 napięcie zasilania 24/230VAC, 24/230VAC, 24/230VAC, 24/230VAC, 24/230VAC, przyłącze armatury F05,F07 F07/F10 F10/F12 F10/F12/F14 F12/F14 max. wymiar wałka DN/SQ* [mm] 19/25 24/30 42/27 42/27 42/27 waga wersji podst. [kg] * dostępne kształty przyłącza: otwór + wpust (DN), kwadrat (SQ), flat head (DD) W standardowym wyposażeniu znajdują się: 1. silnik 24 VAC, 24 VDC 2. wymienna wkładka sprzęgła 3. płyta główna z wbudowanymi funkcjami bezpieczeństwa i diagnostyki 4. nadajnik położenia (0) 4-20 ma / (0) 2-10V 5. regulator położenia (0) 4-20 ma / (0) 2-10V 6. gniazdo interfejsu PC 7. dwa wyłączniki drogowe-krańcowe 8. dwa wyłączniki momentowe 9. kółko ręczne 10. mechaniczny wskaźnik położenia Możliwe wyposażenie dodatkowe: 1. silniki 230 VAC 2. przyłącze konektorowe (dla 230 VAC - standard) 3. grzałka antykondensacyjna 4. wyłączniki sygnalizacyjne 5. sterowanie miejscowe zdalne/lokalne (otwieranie-stop-zamykanie) 6. protokół komunikacyjny PROFIBUS 7. wbudowany sterownik procesu 8. wersja awaryjna (wbudowane zapasowe źródło energii)

6 Napędy serii PSL Dane podstawowe: Liniowy siłownik elektryczny. Skok roboczy [mm] : do 100 mm Szybkość przestawiania: mm/min Siła : do 25kN Stopień ochrony: IP65 Praca regulacyjna w standardzie. Typ PSL201 PSL202 PSL204 PSL208 PSL210 max. siła [kn] 1 2 4, skok roboczy [mm] czas reakcji [mm/min.] napięcie zasilania waga wersji podst. [kg] 15 15;84 30;84 30; /230/400VA C, 24/230/400VAC, 24/230/400VAC, 24/230/400VAC, 24/230/400VAC, 4,3 4,5 5,5 7,5 7,5 Typ PSL305 PSL312 PSL314 PSL320 PSL325 max. siła [kn] skok roboczy [mm] czas reakcji [mm/min.] napięcie zasilania waga wersji podst. [kg] /230/400VA C, 24/230/400VAC, 24/230/400VAC, 24/230/400VAC, 24/230/400VAC, 7, W standardowym wyposażeniu znajdują się: 1. silnik 230 VAC 2. płyta główna do łatwej modularnej rozbudowy 3. dwa wyłączniki drogowe-krańcowe 4. kółko ręczne 5. mechaniczny wskaźnik położenia Możliwe wyposażenie dodatkowe: 1. silniki 24 VAC, 24 VDC, 400 VAC 2. dodatkowe wyłączniki drogowe-krańcowe 3. nadajnik położenia 1 lub 2x 100 Ohm 4. nadajnik położenia 4-20 ma 5. elektroniczny regulator położenia 6. grzałka 7. sterowanie miejscowe 8. stopień ochrony IP67

7 Napędy serii PSL/AMS Dane podtawowe: Inteligentny, liniowy, regulacyjny siłownik elektryczny. Skok roboczy [mm]: 100 Szybkość przestawiania: mm/min Siła: do 25 kn (możliwość chwilowego podniesienia o 50%) Stopień ochrony: IP65 Praca regulacyjna w standardzie. Typ PSL202/AMS PSL204/AMS PSL208/AMS PSL210/AMS max. siła [kn] 2,3 4,5 8,0 10,0 czas reakacji [mm/min.] 27;54 27;270 18;36 12;102 napięcie zasilania 24/230VAC, 24/230VAC, 24/230VAC, 24/230VAC, waga wersji podst. [kg] Typ PSL305/AMS PSL314/AMS PSL320/AMS PSL325/AMS max. siła [kn] 5,0 14,0 20,0 25,0 czas reakcji [mm/min.] 48;90 18;36 36;72 36;72 napięcie zasilania 24/230VAC, 24/230VAC, 24/230VAC, 24/230VAC, waga wersji podst. [kg] 12,5 12,5 22,5 22,5 W standardowym wyposażeniu znajdują się: 1. silnik 24 VAC/24 VDC 2. płyta główna z wbudowanymi funkcjami bezpieczeństwa i diagnostyki 3. nadajnik położenia (0) 4-20 ma / (0) 2-10V 4. regulator położenia (0) 4-20 ma / (0) 2-10V 5. gniazdo interfejsu PC 6. dwa wyłączniki drogowe-krańcowe 7. dwa wyłączniki momentowe 8. kółko ręczne 9. mechaniczny wskaźnik położenia Możliwe wyposażenie dodatkowe: 1. silniki 230 VAC 2. przyłącze konektorowe (dla 230 VAC - standard) 3. grzałka antykondensacyjna 4. wyłączniki sygnalizacyjne 5. sterowanie miejscowe zdalne/lokalne (otwieranie-stop-zamykanie) 6. protokół komunikacyjny PROFIBUS 7. wbudowany sterownik procesu 8. wersja awaryjna (wbudowane zapasowe źródło energii)

8 Siłowniki pneumatyczne nowej generacji, A210 Siłowniki pneumatyczne typu PROVAL ProAir (PA), o nowatorskiej konstrukcji, mają budowę typu mechanizmu zębatkowego i są dostępne zarówno w typie podwójnego działania jak i jednostronnego działania. Siłowniki o nowej konstrukcji są wyposażone standardowo w sworznie do regulacji skoku otwarcia jak i zamknięcia. Możliwość wyboru wielu kolorów Oznakowanie siłowników Na siłownikach umieszczona jest etykieta z danymi na temat wielkości, ciśnienia itp. Dane techniczne 1. Wskaźnik Wskaźnik położenia z NAMUR jest wygodny dla montażu akcesoriów takich, jak skrzynka wyłączników krańcowych, pozycjoner itp. 2. Koło zębate trzpieniowe Koło zębate trzpieniowe cechuje się wysoką dokładnością i zdolnością do scalania, jest wykonane ze stali stopowej niklowej i jest całkowicie zgodne z ostatnimi normami ISO5211, DIN3337 oraz NAMUR. Wymiary mogą być dostosowywane do potrzeb i dostępne jest też wykonanie materiałowe ze stali nierdzewnej. 3. Korpus siłownika Według różnych wymagań, wytłaczanym STOPEM ALUMINIOWYM JEST ASTM6005. Korpus jest obrabiany jako anodyzowany na twardo; dla bardzo agresywnych środowisk może być powlekany PTFE (teflonem) albo niklem. 4. Kołpaki boczne Aluminium odlewane ciśnieniowo, pokryte poliestrem proszkowym epoksydowym lub PTFE (teflonem) / niklem dla wysoce agresywnych środowisk. 5. Tłoki Tłoki z podwójnymi zębatkami są wykonane z aluminium odlewanego ciśnieniowo. Symetryczne położenie montażowe charakteryzuje się wysoką żywotnością liczona w cyklach i szybkim odwracaniem obrotów ruchowych poprzez proste odwracanie tłoków. 6. Regulacja skoku Dwie niezależne śruby regulacyjne zewnętrznego ogranicznika skoku mogą regulować w łatwy sposób w zakresie + 5 o dla obu kierunków, otwierania i zamykania; opcjonalnie, dostępna jest też dokładna regulacja położenia granicznego pełnej skali, 0-90 o. 7. Sprężyny o wysokich parametrach Wstępnie obciążone sprężyny powlekane są wykonane z materiału o wysokiej jakości dla zapewnienia odporności na korozję i dłuższej żywotności liczonej w cyklach; można je demontować w sposób bezpieczny i wygodny, spełniając różne wymagania odnośnie momentu obrotowego, poprzez zmianę ilości sprężyn. 8. Łożyska i prowadniki Są wykonane z materiału ze związku o wysokiej żywotności i niskim tarciu, aby nie dopuścić do bezpośredniego styku pomiędzy metalami. Konserwacja i wymiana są operacjami łatwymi i wygodnymi. 9. O-ringi O-ringi z kauczuku NBR ((butadienowo-akrylo)nitrylowego) zapewniają bezusterkowe działanie w standardowych zakresach temperatury. Dla zastosowań wysokotemperaturowych i niskotemperaturowych, uszczelnienia vi tonowe i silikonowe są dostępne opcjonalnie. Tel.: Fax: Tel.Fax.:

9 Lista części dla siłowników pneumatycznych nowej generacji, Seria A210 L.p. Wyszczególnienie Ilość Materiał standardowy Zabezpieczenie Materiał opcjonalny 1 Śruba wskaźnika 1 Stal węglowa Galwanizacja 2 Wskaźnik 1 Plastyk 3 Pierścień sprężynujący zabezpieczający 1 Stal nierdzewna 4 Podkładka metalowa 1 Stal nierdzewna 5 Podkładka 1 Plastyki techniczne 6 Korpus 1 Stop aluminiowy wyciskany Anodyzacja twarda Stal nierdzewna 7 Podkładka wewnętrzna 1 Plastyki techniczne 8 Krzywka 1 Stal stopowa 9 Górne łożysko koła zębatego trzpieniowego 1 Plastyki techniczne Viton/Silikon 10 Górny oring koła zębatego trzpieniowego 1 Kauczuk NBR 11 Koło zębate trzpieniowe 1 Stal stopowa Niklowanie Stal nierdzewna 12 Dolny oring koła zębatego trzpieniowego 1 Kauczuk NBR 13 Łożysko dolne koła zębatego trzpieniowego 2 Plastyki techniczne 14 Szczeliwo 2 Kauczuk NBR Viton/Silikon 15 oring śruby regulacyjnej 2 Kauczuk NBR Viton/Silikon 16 Podkładka (śruba regulacyjna) 2 Stal nierdzewna 17 Nakrętka (śruba regulacyjna) 2 Stal nierdzewna 18 Śruba regulacyjna krańcowa 2 Stal nierdzewna 19 Tłok 2 Aluminium odlewane/odlew Stal nierdzewna 20 Tłok suwaka 2 Plastyki techniczne 21 Prowadnik suwaka 2 Plastyki techniczne 22 Oring tłoka 2 Kauczuk NBR Viton/Silikon 23 Sprężyny wkładki 0-12 Stal sprężynowa Powlekanie kataforezyjne 24 Oring kołpaka bocznego 2 Kauczuk NBR Viton/Silikon 25 Kołpak boczny 2 Aluminium odlewane Malowanie poliestrem proszkowym Stal nierdzewna 26 Śruba kołpaka 8 Stal nierdzewna Tel.: Fax: Tel.Fax.:

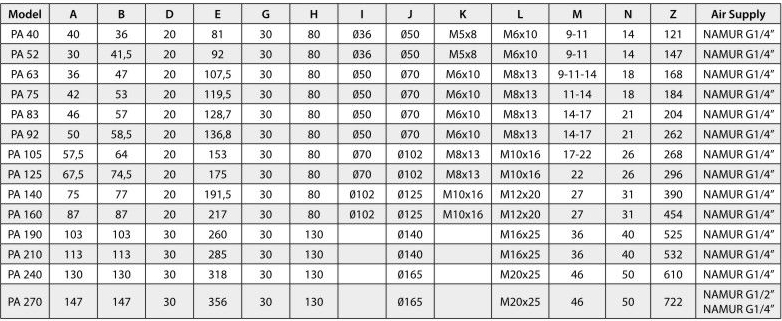

10 Informacje o ciężarze i wymiarach pneumatycznych siłowników nowej generacji, A210 Wymiary Kołnierz ISO5211 Wymiary (mm) Zasilani Ciężary siłowników (Kg/Pc) Pobór powietrza przez siłowniki (litry/skok) Uwagi: Zużycie powietrza dla siłowników jednostronnego działania musi być obliczane tylko dla otwierania, natomiast zamykanie będzie dokonywane przy pomocy siły sprężyny. Tel.: Fax: Tel.Fax.:

11 Zasada działania siłowników podwójnego działania Siłowniki podwójnego działania są obracane w wyniku podawania powietrza w pożądane położenie działania. Dla obracanie siłownika w stronę przeciwną konieczne jest podawanie powietrza w stronę przeciwną. Obracanie w kierunku przeciwnym do ruchu wskazówek zegara (CCW) : Powietrze do otworu przelotowego A wymusza przesuwanie tłoka na zewnątrz, co powoduje, że koło zębate trzpieniowe będzie się obracać w kierunku przeciwnym do ruchu wskazówek zegara, gdy powietrze będzie wywiewane z otworu przelotowego B. Powietrze do otworu przelotowego B wymusza przesuwanie tłoków do wewnątrz, powodując, że koło zębate trzpieniowe będzie się obracać w kierunku wskazówek zegara, gdy powietrze będzie wywiewane z otworu przelotowego A. Obracanie w kierunku ruchu wskazówek zegara (CW) : Powietrze do otworu przelotowego A wymusza przesuwanie tłoka na zewnątrz, co powoduje, że koło zębate trzpieniowe będzie się obracać w kierunku ruchu wskazówek zegara, gdy powietrze będzie wywiewane z otworu przelotowego B. Powietrze do otworu przelotowego B wymusza przesuwanie tłoków do wewnątrz, powodując, że koło zębate trzpieniowe będzie się obracać w kierunku przeciwnym do ruchu wskazówek zegara, gdy powietrze będzie wywiewane z otworu przelotowego A. Obracanie w kierunku przeciwnym do ruchu zegara (CCW) Obracanie w kierunku ruchu zegara (CW) Wartości momentu obrotowego wyjściowego dla siłowników podwójnego działania (Nm) Tel.: Fax: Tel.Fax.:

12 Zasada pracy siłowników jednostronnego działania Siłowniki jednostronnego działania są obracane w jedną stronę przez sprężanie powietrza w siłownikach, natomiast powrót jest dokonywany automatycznie przy pomocy sprężyn. Obrót w kierunku przeciwnym do ruchu zegara (CCW) : Powietrze wprowadzane do otworu przelotowego A powoduje przesuniecie tłoków na zewnątrz, wywołując ściskanie sprężyn. Koło zębate trzpieniowe obraca się w kierunku przeciwnym do ruchu wskazówek zegara, gdy powietrze jest wywiewane z otworu przelotowego B. Przy stracie ciśnienia powietrza na otworze przelotowym A, energia zmagazynowana w sprężynach wymusza przesuwanie tłoków do wewnątrz. Koło zębate trzpieniowe obraca się w kierunku ruchu wskazówek zegara, gdy powietrze jest wywiewane z otworu przelotowego A. Obrót w kierunku ruchu zegara (CW) : Powietrze wprowadzane do otworu przelotowego A powoduje przesuniecie tłoków na zewnątrz, wywołując ściskanie sprężyn. Koło zębate trzpieniowe obraca się w kierunku przeciwnym do ruchu wskazówek zegara, gdy powietrze jest wywiewane z otworu przelotowego B. Przy stracie ciśnienia powietrza na otworze przelotowym A, energia zmagazynowana w sprężynach wymusza przesuwanie tłoków do wewnątrz. Koło zębate trzpieniowe obraca się w kierunku ruchu wskazówek zegara, gdy powietrze jest wywiewane z otworu przelotowego A. Obracanie w kierunku przeciwnym do ruchu zegara (CCW) Obracanie w kierunku ruchu zegara (CW) Graficzne przedstawienie momentu obrotowego siłowników jednostronnego działania. Sprężyny kasetowe/wkłądkowe Siłowniki 180 Siłowniki 3-położeniowe Legenda: Torque Output = Moment obrotowy wyjściowy; Air stroke = praca powietrza; Rotation = Obrót; Spring Stroke = Skok sprężyny Umiejscowienie sprężyn na siłownikach Sprężyny powinny być umieszczane w sposób pokazany poniżej: Siłowniki ze stali szlachetnej 5 sprężyn 6 sprężyn 7 sprężyn 8 sprężyn 9 sprężyn 10 sprężyn 11 sprężyn 12 sprężyn Tel.: Fax: Tel.Fax.:

13 Wartości wyjściowego momentu obrotowego dla siłowników pojedynczego działania (Nm): WYJŚCIOWE MOMENTY OBROTOWE SIŁOWNIKÓW Z POWROTEM POD DZIAŁANIEM SPRĘŻYNY (Nm) Wyjściowy moment obrotowy (Nm) dla danej wartości ciśnienia powietrza zasilającego. Zasilanie pow. 2,5 bar 3 bar 4 bar 5 br 6 bar 7 bar 8 bar Model Liczba sprężyn Moment sprężyny (Nm) 0 o 90 o 0 o 90 o 0 o 90 o 0 o 90 o 0 o 90 o 0 o 90 o 0 o 90 o 90 o 0 o Start Stop Start Stop Start Stop Start Stop Start Stop Start Stop Start Stop Start Stop Tel.: Fax: Tel.Fax.:

14 Wartości wyjściowego momentu obrotowego dla siłowników pojedynczego działania (Nm): WYJŚCIOWE MOMENTY OBROTOWE SIŁOWNIKÓW JEDNOSTRONNEGO DZIAŁANIA (Nm) Wyjściowy moment obrotowy (Nm) dla danej wartości ciśnienia powietrza zasilającego. Moment sprężyny (Nm) Zasilanie pow. 2,5 bar 3 bar 4 bar 5 br 6 bar 7 bar 8 bar Model Liczba sprężyn 0 o 90 o 0 o 90 o 0 o 90 o 0 o 90 o 0 o 90 o 0 o 90 o 0 o 90 o 90 o 0 o Start Stop Start Stop Start Stop Start Stop Start Stop Start Stop Start Stop Start Stop Tel.: Fax: Tel.Fax.:

15 Przekładnie ręczne Od początku trzeciego kwartału 2008 roku w ofercie naszej Firmy znajdziecie Państwo niezawodne i świetnie nadające się do sterowania wszelaką armaturą PRZEKŁADNIE RĘCZNE. Poniżej specyfikacja techniczna przekładni ręcznej. Przekładnie ręczne o wyższych momentach obrotowych dostępne są na zapytanie ofertowe. Nazwa Kwa drat FI D 2 b t (+0. 2) Owie rt ISO FI D1 4- M B C D E fi F fi kółk a Przeł ożeni e Wejś cie Nm Wyjś cie Nm Obro zam yk. Ozn. Hand. MJ40 A 11x F05/ F07 50/ 70 M6/ M : MJ0 910C MJ40 A 14x F05/ F07 50/ 70 M6/ M : MJ0 930C MLJ40 17x F05/ F07 50/ 70 M : MJ1 940D MJ48 22x F10/ F / 120 M : MJ2 950E

16 Przekładnie AWARYJNE firmy REVO Dane techniczne RZGAT01 RZGAT02 RZGAT03 RZGAT04 Moment obrotowy (wejście) /Nm Moment obrotowy (wyjście) /Nm Kołnierz przyłącza do napędu F05/F07 F07/F10 F10/F14 F16/F25 Kołnierz przyłącza do armatury F05/F07 F07/F10 F10/F14 F16/F25 Temperatura -20 C do +80 C Kąt 0-90 Nastawne ograniczniki bezpieczeństwa 0-10 przed końcem Standardowe wyposażenie do zakresu dostaw: 2 sprzęgła do dopasowania po stronie napędu 1 tuleja do dopasowania po stronie armatury

17 Przekładnia RZGAT01

18 Przekładnia RZGAT02

19 Przekładnia RZGAT03

20 Przekładnia RZGAT04

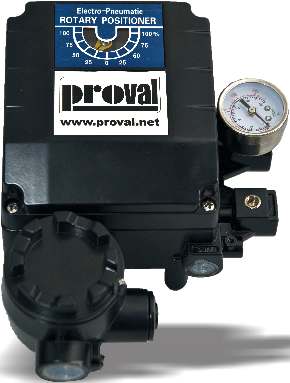

21 Pozycjoner elektropneumatyczny A230-PRE 1. Wstęp. Elektropneumatyczny pozycjoner A230-PRE służy do sterowania zaworami napędzanymi siłownikami pneumatycznymi ćwierćobrotowymi przy pomocy elektrycznego kontrolera, albo systemów kontroli z analogowym sygnałem sterującym 4 20 ma.. 2. Podstawowe cechy. o Brak rezonansu w zakresie częstotliwości 5 200Hz. o Łatwa nastawa zera i zakresu. o Łatwa zamiana kierunku działania (zgodnie z ruchem wskazówek zegara przeciwnie do ruchu wskazówek zegara). o Proste połączenie z siłownikiem o Szybka i precyzyjna regulacja. o Niskie zużycie powietrza. o Łatwe zabezpieczenie przed efektem oscylacji dla małych siłowników przez zastosowanie kryzy dławiącej. o Blokowa budowa pozwala na łatwe utrzymanie i serwis.

22 3. OPIS TECHNICZNY Typ Jednostronnego działania Dwustronnego działania Sygnał wejściowy 4 20 ma Impedancja 250 +/- 15 om Ciśnienie zasilania 0,14 0,7 MPa Zakres regulacji 0 90 Przyłącze zasilania NPT ¼ Przyłącze NPT 1/8 manometryczne Zabezpieczenie ExiaIIBT6, ExdmIIBT6, ExdmIICT6 przecwwybuchowe Stopień ochrony IP66 Temperatura robocza C Liniowość +/- 2% zakresu Histereza +/- 1% zakresu Czułość +/- 0,5% zakresu Powtarzalność +/- 0,5% zakresu Zużycie powietrza 21,5 l/min przy 6 bar ciśnienia zasilającego Wydajność 350 l/min przy 6 bar ciśnienia zasilającego Materiał Aluminium Waga Około 2,8 kg łącznie z mostkiem montażowy 4. Wykonanie standardowe: o Wykonanie Ex dm IIB T6 o Dla napędów dwustronnego działania 5. Wymiary.

23 Pozycjoner PMV EP - 5 System sterowania zaworów P5 jest systemem o strukturze modułowej. Jednostkę podstawową systemu stanowi pozycjoner pneumatyczny, wykorzystywany w aplikacjach jednojak i dwustronnego działania. Koncepcja budowy modułowej pozwala na łatwą instalację dodatkowych elementów jak np. przetwornik I/P i/lub zespół sprzężenia zwrotnego, które są izolowane od standardowej jednostki. Dodatkowe wyposażenie może być instalowane przez producenta lub bezpośrednio na obiekcie. Łatwość kalibracji i eksploatacji w połączeniu z możliwością prostej regulacji zakresu i zera oraz wymiany poszczególnych komponentów to podstawowe cechy tego rozwiązania I/P-Moduł jest zabudowywany bezpośrednio na regulatorze położenia P5 (moduł bazowy) i tworzy z nim elektromagnetyczny pozycjoner EP-5. Nie jest potrzebne oddzielne zasilanie powietrzem modułu I/P, ponieważ powietrze zasilające jest dostarczane wewnętrznie z modułu P5. Standardowy sygnał wejściowy I/P- przetwornika zawiera się między 4 do 20 ma. DANE TECHNICZNE Sygnał wejściowy: kpa /3 15 Psi (6 30 opcja) dla EP ma Liniowość: 0,5%* dla EP5 0,5%* Histereza: 0,75% * dla EP5 0,5%* Powtarzalność: 0,5%* dla EP5 0,5%* Wzmocnienie: (ciśnienie 600 kpa/87 Psi) 1000 (kpa/kpa) Min 66%/% ISA S75.13

24 Pobór powietrza przy ciśnieniu zasilającym: 0,2 MPa/29 Psi 5,4 nl/min 0.19 SCFM ; dla EP5 6,1 nl/min 0,22 SCFM 0,4 MPa/58 Psi 12,3 nl/min 0,43 SCFM ; dla EP5 13,6nl/min 0,48 SCFM 0,6 MPa/87 Psi 20 nl/min 0,71 SCFM ; dla EP5 22 nl/min 0,78 SCFM 0,8 MPa/116 Psi 27,8 nl/min 0,98 SCFM ; dla EP5 30,5nl/min 1,08 SCFM 1 MPa/145 Psi 35,7 nl/min 1,26 SCFM ; dla EP5 39 nl/min 1,38 SCFM Dostarczanie powietrza przy ciśnieniu zasilającym: 0,2 MPa/29 Psi 200 nl/min 6.9 SCFM 0,4 MPa/58 Psi 370 nl/min 12,8 SCFM 0,6 MPa/87 Psi 540 nl/min 18,8 SCFM 0,8 MPa/116 Psi 710 nl/min 24,7 SCFM 1 MPa/145 Psi 880 nl/min 30,6 SCFM Ciśnienie zasilające Max 1 MPa/150 Psi ; dla EP5 0,15 1 MPa/21,8-150 Psi Zakres temperatur: -20 0C do +850C (-40F do 1850F) Owiercenia złącza: 1/4" NPT lub G Owiercenia przyłączy pomiarowych: 1/8 NPT lub G Ciężar: 1.1 kg/2.4 lbs ; dla EP5 1,5 kg/3,4 lbs Ochrona wejścia: dla EP5 - IP 66/NEMA 4 * Wielkości procentowe pełnej skali.

25 owz Skrzynka mechanicznych wyłączników krańcowych PROVAL A250 PSM Skrzynka mechanicznych wyłączników krańcowych z dwoma przełącznikami mechanicznymi w obudowie aluminiowej 112 x 88 x 38 mm, DANE TECHNICZNE Typ: Moc załączalna: Temperatura: Obudowa: Rodzaj ochrony: Przyłącza elektryczne: Przyłącze do zaworu: Zaciski: mikroprzełącznik max. 3A, 250 V AC C aluminium, pokrywa i cokół lakierowana w kolorze czarnym, z optycznym wskaźnikiem położenia żółty/czerwony IP67 (obudowa) wtyk kablowy PG M20x1,5, czarna Pod wtyk kablowy PG M20x1,5 zaciski śrubowe dla przyłącza do 2,5 mm 2 Zalety Europejski certyfikat CE Najwyższej jakości mikrowyłączniki Zabezpieczenie IP 67 Przekroje kabli i zaciski zgodne z normami europejskimi Wraz z listwą zaciskową, pierścieniem samouszczelniającym typu o-ring i zaślepką WYKAZ CZĘŚCI Poz. Sztuk Nazwa Materiał 1 1 Cokół obudowy Aluminium 2 1 Pokrywa obudowy Aluminium 3 2 Mikroprzełącznik 4 1 Wałek sterujący 5 1 Układ krzywek sterujących 6 1 Listwa zaciskowa, 8-biegunowa 7 1 Złączka kablowa M20x1,5 8 1 Zaślepka M20x1,5 9 1 Mostek montażowy MB-2 SCHEMAT ZACISKÓW

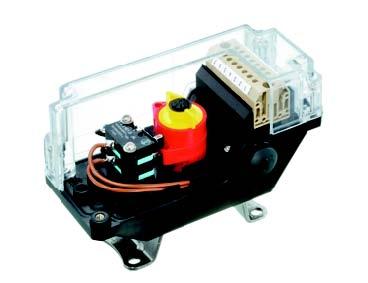

26 Nadajnik położenia typu TCR Moduł nadajnika położenia TCR przetwarza pozycje krańcowe lub pozycje pośrednie na sygnały elektryczne określające stan i pozycję napędu i armatury. Mechaniczny moduł mikrowyłączników Moduł mikrowyłączników przetwarza pozycje krańcowe lub pośrednie napędów na sygnały elektryczne. Mikrowyłącznik w obudowie jest stosowany przede wszystkim wówczas, gdy napięcie robocze nie jest określone przez dokładne specyfikacje. Dzięki wykonaniu w postaci bezpotencjałowego zestyku przełączanego, użytkownik nie ma żadnych ograniczeń odnośnie rodzaju sterowania. Moduł TCR umożliwia w prosty sposób oddzielne nastawienie punktów przełączania. Nastawiona pozycja jest zabezpieczona przed niekontrolowanym przestawieniem podczas wibracji, dzięki zazębieniu krzywek sterujących Dane techniczne Producent: Crouzet Crouzet Typ: Moc załączana: wg UL + 16 A, 250 V~ 0,1 A, 250 V~ CSA Zestyki: srebro-nikiel stop złota Trwałość mechaniczna: 2 x 10 7 cykli łączeniowych 5 x 10 7 cykli łączeniowych Klasa zabezpieczenia: wg IEC 529 / DIN IP 65 IP 65 Temperatura: C C Dokładność przełączania 1,5 1,5 jednostki: Obudowa: Vestamid czarny Pokrywa obudowy: Makrolon przezroczysty, Vestamid czarny lub aluminium niklowane Uszczelnienie (obudowy): EPDM, NBR lub silikon Przyłącze: PG 13,5 PG 13,5

27 Bezstykowy 3-przewodowy moduł nadajnika położenia z czujnikiem Pepperl+Fuchs NBN3-F25-E8 Moduł przetwarza pozycje krańcowe lub pośrednie napędów na sygnały elektryczne. Moduł TCR umożliwia w najprostszy sposób oddzielne nastawienie punktów przełączania. Nastawiona pozycja jest zabezpieczona przed niekontrolowanym przestawieniem podczas wibracji, dzięki zazębieniu krzywek sterujących. Dane techniczne Producent: Pepperl + Fuchs Typ: NBN3-F25-E8 Podwójny sensor indukcyjny, 3-przewodowy, NO, DC PNP Odległość zestyków 3 mm Napięcie nominalne VDC Klasa zabezpieczenia: IP 65 - dla obudowy IP67 - dla czujników Temperatura: C Dokładność przełączania jednostki 0,5 Obudowa: Vestamid czarny Pokrywa obudowy: Makrolon przezroczysty, Uszczelnienie (obudowy): EPDM, NBR lub silikon Przyłącze: PG 13,5

28 Bezstykowy 2-przewodowy moduł nadajnika położenia z czujnikiem Pepperl+Fuchs SJ 3,5N w wykonaniu EExi Moduł przetwarza pozycje krańcowe lub pośrednie napędów na sygnały elektryczne i może być powszechnie stosowany w aplikacjach wymagających zabezpieczenia przeciwwybuchowego (np. w przemyśle chemicznym). Moduł TCR umożliwia w najprostszy sposób oddzielne nastawienie punktów przełączania. Nastawiona pozycja jest zabezpieczona przed niekontrolowanym przestawieniem podczas wibracji, dzięki zazębieniu krzywek sterujących. Dane techniczne Producent: Pepperl + Fuchs Typ: SJ 3,5 N Napięcie nominalne 8 VDC Napięcie robocze VDC Klasa zabezpieczenia: IP 65 - dla obudowy IP67 - dla czujników Temperatura: C Dokładność przełączania jednostki 0,5 Obudowa: Vestamid czarny Pokrywa obudowy: Makrolon przezroczysty, Uszczelnienie (obudowy): EPDM, NBR lub silikon Przyłącze: PG 13,5

29 Mechaniczny nadajnik sygnału typu TCR Mikrowyłaczniki Moduł mikrowyłaczników przetwarza pozycje krańcowe lub pozycje pośrednie napędów na sygnały elektryczne. Mikrowyłącznik w obudowie jest stosowany przede wszystkim wówczas, gdy napięcie robocze nie jest określane przez dokładne specyfikacje. Dzięki swej zwartej budowie mikrowyłącznik nadaje się idealnie do wbudowania do obudowy. Dzięki wykonaniu w postaci bezpotencjałowego zestyku przełączanego, użytkownik nie ma żadnych ograniczeń odnośnie rodzaju sterowania. Moduł TCR umożliwia w najprostszy sposób oddzielne nastawianie punktów przełączania. Nastawiona pozycja jest zabezpieczona przed niekontrolowanym przestawieniem podczas wibracji, dzięki zazębieniu krzywek sterujących. ZALETY Pozycje OTWARTE i ZAMKNIĘTE mogą być nastawiane indywidualnie i w prosty sposób przy pomocy krzywki sterującej. Ułatwiające montaż połączenie gwintowe wszystkich komponentów. Blok zaciskowy z możliwością podłączenia zaworu elektromagnetycznego. Dane techniczne CE Producent: Crouzet Crouzet Typ: Moc załączana: wg UL + CSA 16 A, 250 V~ 0,1 A, 250 V~ Zestyki: srebro-nikiel stop złota Schemat zacisków Trwałość mechaniczna: 2 x 10 7 cykli łączeniowych 5 x 10 7 cykli łączeniowych Klasa zabezpieczenia: IP 65 IP 65 wg IEC 529 / DIN Temperatura: C C Dokładność przełączania 1,5 1,5 jednostki: Obudowa: Vestamid czarny Pokrywa obudowy: Makrolon przezroczysty, Vestamid czarny lub aluminium niklowane Uszczelnienie (obudowy): EPDM, NBR lub silikon Przyłącze: PG 13,5 PG 13,5

30 Poz. Ilość Opis Materiał 1. 1 Obudowa Vestamid 2. 1 O-ring Opcjonalnie 3. 1 Pokrywa wew. PA + 30% GF 4. 1 Pokrywa Opcjonalnie 5. 1 Wałek POM 6. 1 Krzywki POM, A Mikrowyłączniki Listwa zaciskowa Śrubunek PG13, Mostek montażowy A2 Oznaczenie: T CR 3 M V AZ Lp. Opis Symbol 1. Seria T = TCR 2. Producent Crouzet 3. Typ 3 = = Pokrywa M = Makrolon A = Aluminium V = Vestamid 5. Obudowa V = Vestamid 6. Wskazanie A = otwarty M = środek Z = zamknięty

31 Kompaktowe skrzynki wyłączników krańcowych PC lub VESTAMID II 2G, 3G, 3D T6 Opis - Kompaktowa skrzynka wyłącznika krańcowego z poliwęglanu lub materiału Vestamid, kolor czarny, zgodna z VDI/VDE 3845, z pokrywą z przezroczystego poliwęglanu - Klasa ochrony - Klasa ochrony IP65 wg DIN Przyłącze kablowe czarne lub niebieskie M20x1,5 (dla kabla 6-12 mm) - Mostki montażowe ze stali szlachetnej , z możliwością regulacji wysokości i szerokości (wykonania specjalne na zapytanie ofertowe) - Uszczelki z EPDM i NBR, śruby ze stali szlachetnej Wałek z czarnego poliamidu lub ze stali szlachetnej Rysunek z wymiarami Wyposażenie Element do wyrównywania ciśnienia w celu wyeliminowania powstawania skroplin Przyłącze zaworu elektromagnetycznego (2 cewki) na skrzynce z 2. złączką gwintową Optyczny wskaźnik położenia 3D w pokrywie Przyłącze zaworu elektromagnetycznego (1 cewka) na skrzynce z 2. złączką gwintową Gniazdo wtykowe M12

32 Przełączniki mechaniczne ze złotym zestykiem EB2M-g, EBA2M-g, EBP2M-g, EBS2M-g CROUZET Wersje Model EB Model EBA Model EBP Model EBS Dane techniczne Producent wyłącznika krańcowego CROUZET Schemat połączeń EB/EBA/EBP Schemat połączeń EBS Typ wyłącznika krańcowego Napięcie Prąd maksymalny Zestyki Temperatura 250 V 0,1 A (250V AC), 0,1 A (24V DC) Złoto C C Adaptacja EB Rozmieszczenie otworów napędu EBA/EBP/EBS Wysokość wałka napędu Rozmieszczenie otworów napędu Wysokość wałka napędu 80x30 mm 20 mm 80x30 mm 20 mm 80x30 mm 30 mm 80x30 mm 30 mm 130 x 30 mm 20 mm 80x30 mm 40 mm 130 x 30 mm 30 mm 80x30 mm 50 mm 130x30 mm 20 mm 130x30 mm 30 mm 130x30 mm 40 mm 130x30 mm 50 mm Numer artykułu Model (EB/EBA/EBP/EBS) Rozmieszczenie otworów napędu (8030/13030) Ilość przełączników (1/2/3) standard = 2 Rodzaj przełączników M = mechaniczny Wysokość wałka napędu (20/30/40/50) Wyposażenie (3D/OC/DAE/MA/2MA/M12)

33 Skrzynka z indukcyjnymi wyłącznikami krańcowymi, technika trój-przewodowa EB2I, EBA2I, EBP2I, EBS2I P + F NBB2-V3-E2 Wersje Model EB Model EBA Model EBP Model EBS Dane techniczne Producent wyłącznika krańcowego P + F Schemat połączeń EB/EBA/EBP Schemat połączeń EBS Typ wyłącznika krańcowego Napięcie Pobór prądu Częstotliwość Prąd stanu jałowego Wskaźnik Rodzaj zabezpieczenia przełącznika Temperatura NBB2-V3-E2 (3-przew., PNP) V DC 100 ma 1000 Hz 15 ma dioda świecąca żółta IP67 DIN C C Adaptacja EB Rozmieszczenie otworów napędu Wysokość wałka napędu EBA/EBP/EBS Rozmieszczenie otworów napędu Wysokość wałka napędu 80 x 30 mm 20 mm 80 x 30 mm 20 mm 80 x 30 mm 30 mm 80 x 30 mm 30 mm 130 x 30 mm 20 mm 80 x 30 mm 40 mm 130 x 30 mm 30 mm 80 x 30 mm 50 mm 130 x 30 mm 20 mm 130 x 30 mm 30 mm 130 x 30 mm 40 mm 130 x 30 mm 50 mm Numer artykułu Model (EB/EBA/EBP/EBS) Ilość przełączników (1/2/3) standard = 2 Rodzaj przełączników I = indukcyjny Rozmieszczenie otworów napędu (8030/13030) Wysokość wałka napędu (20/30/40/50) Wyposażenie (3D/OC/DAE/MA/2MA/M12)

34 Skrzynka z indukcyjnymi wyłącznikami krańcowymi, technika dwu-przewodowa EB2I-19, EBA2I-19, EBP2I-19, EBS2I-19 IFM IS5026 Wersje Model EB Model EBA Model EBP Model EBS Dane techniczne Producent wyłącznika krańcowego IFM Schemat połączeń EB/EBA/EBP Schemat połączeń EBS Typ wyłącznika krańcowego Napięcie Pobór prądu Częstotliwość Wskaźnik Rodzaj zabezpieczenia przełącznika Temperatura IS5026 (2-przew., PNP / NPN, progr.) 5 36 V DC ma 2000 Hz dioda świecąca żółta IP67 DIN C C Adaptacja EB Rozmieszczenie otworów napędu Wysokość wałka napędu EBA/EBP/EBS Rozmieszczenie otworów napędu Wysokość wałka napędu 80 x 30 mm 20 mm 80 x 30 mm 20 mm 80 x 30 mm 30 mm 80 x 30 mm 30 mm 130 x 30 mm 20 mm 80 x 30 mm 40 mm 130 x 30 mm 30 mm 80 x 30 mm 50 mm 130 x 30 mm 20 mm 130 x 30 mm 30 mm 130 x 30 mm 40 mm 130 x 30 mm 50 mm Numer artykułu Model (EB/EBA/EBP/EBS) Ilość przełączników (1/2/3) standard = 2 Rodzaj przełączników I = indukcyjny Rozmieszczenie otworów napędu (8030/13030) Wysokość wałka napędu (20/30/40/50) Typ przełącznika (19 = IS5026) Wyposażenie (3D/OC/DAE/MA/2MA/M12)

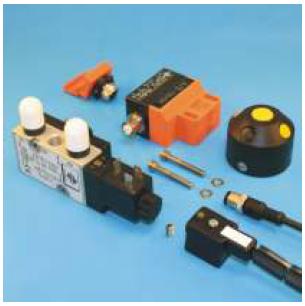

35 Zestaw kompletny AS-i ASI-KS Opis Podwójny czujnik pomiarowy AC2316 pełni funkcje elementu podrzędnego w sieci AS-i i jest za projektowany do zastosowań na pneumatycznych napędach wahliwych. Steruje on zautomatyzowanym napędem obrotowym i sygnalizuje jego położenie. Przewód dwudrutowy AS-i służy do zasilania czujnika pomiarowego i zaworu elektromagnetycznego oraz do przekazywania danych do układu sterowania. Zestaw kompletny AS-i składa się z następujących elementów: 1 szt. podwójnego czujnika pomiarowego AC2316 / 1 szt. krzywki E17320 dla rozmieszczenia otworów 80 x 30 mm i wysokości wałka 20 mm / 1 szt. wtyczki FK T5/AS-i E70096 / 1 szt. kabla T5 i przyłącza zaworu elektromagnetycznego E11431 / 1 szt. zaworu elektromagnetycznego MNF532024DC-2W / 2 szt. tłumika dźwięku SDLG1/4 Zastosowanie Dane techniczne Podwójny czujnik pomiarowy Producent wyłącznika krańcowego Typ wyłącznika krańcowego IFM AC2316 Zawór elektromagnetyczny Typ zaworu elektromagnetycznego MNF532024DC- 2W (5/2- i 3/2-drożny) Napięcie V DC Przyłącze G ¼ Obciążalność Max 100 ma Średnica znamionowa 5,5 mm Wskaźnik stanu pracy Wskaźnik błędów Wskaźnik funkcji dioda świecąca zielona dioda świecąca czerwona dioda świecąca żółta Ciśnienie robocze 2 10 bar Temperatura C C Rodzaj zabezpieczenia IP65 DIN EMC EMV Kompatybilność elektromagnetyczna EN 50295/EN Napięcie DC : 24 V Rodzaj zabezpieczenia przełącznika IP67 DIN Moc 2 W Temperatura C C Znamionowe natężenie przepływu 950 l/min

36 Indukcyjne wyłączniki krańcowe IN5225 Opis - Indukcyjne przełączniki zbliżeniowe w prostopadłościennych obudowach z tworzywa sztucznego PBT w kolorze pomarańczowym, ze złączem wtykowym M12 - Do bezpośredniego montażu na pneumatycznych napędach obrotowych zgodnie z VDI/VDE 3845 ISO 5211 lub na elementach armatury zgodnie z ISO 5211 DIN 3337 Dane techniczne Producent wyłącznika krańcowego IFM Schemat połączeń Typ wyłącznika krańcowego Napięcie robocze Obciążalność prądowa Pobór prądu Częstotliwość Zasięg wykrywania Wskaźnik stanu przełączenia IN DC 250 ma < 15 ma (36V) 1300 Hz 4 mm dioda świecąca żółta EMC EMV Kompatybilność elektromagnetyczna EN / EN55011 klasa B Rodzaj zabezpieczenia przełącznika IP67 DIN Temperatura C C Wyposażenie : 53 mm wysokość wałka: 20 mm rozmieszczenie otworów napędu: 80 x 30 mm : 65 mm wysokość wałka: 30 mm rozmieszczenie otworów napędu: 80 x 30 mm : 102 mm wysokość wałka: 30 mm rozmieszczenie otworów napędu: 130 x 30 mm

37 Samobezpieczne indukcyjne wyłączniki krańcowe NN5008 IFM NN5008 / ATEX Opis - Samobezpieczne indukcyjne przełączniki zbliżeniowe II2G EEx ia IIC T6 w prostopadłościennych obudowach z tworzywa sztucznego PBT w kolorze pomarańczowym, z pokrywą z PC w kolorze pomarańczowym i ze złączem wtykowym M12 - Do bezpośredniego montażu na pneumatycznych napędach obrotowych zgodnie z VDI/VDE 3845 ISO 5211 lub na elementach armatury zgodnie z ISO 5211 DIN 3337 Dane techniczne Producent wyłącznika krańcowego IFM Schemat połączeń Typ wyłącznika krańcowego Napięcie znamionowe Napięcie przyłączeniowe Płytka pomiarowa zarejestrowana (włączenie) Płytka pomiarowa nie zarejestrowana (wyłączenie) Częstotliwość NN5008 8,2 V DC 7,2 15 DC < 1 ma >2,1 ma 1800 Hz Zasięg wykrywania Wskaźnik stanu przełączenia EMC/EMV Kompatybilność elektromagnetyczna / Namur Temperatura 4 mm dioda świecąca żółta EN C C Wyposażenie : 53 mm wysokość wałka: 20 mm rozmieszczenie otworów napędu: 80 x 30 mm : 65 mm wysokość wałka: 30 mm rozmieszczenie otworów napędu: 80 x 30 mm : 102 mm wysokość wałka: 30 mm rozmieszczenie otworów napędu: 130 x 30 mm

38 PROVAL A240 NAMUR Zawór elektromagnetyczny 3/2-5/2-drogowy, NAMUR, przyłącza pneum. G 1/4, z zatrzaskowym przełącznikiem ręcznym, z obudową z aluminium anodowanego, wraz z wtyczką magnetyczną. DANE TECHNICZNE Funkcja zaworu: Rodzaj sterowania: Rodzaj powrotu: Przyłącza: Ciśnienie robocze: Rodzaj ochrony: Uruchamianie ręczne: Czas włączenia: Zakres temperatur: Obudowa: Napięcie: Moc znamionowa: zawór 3/2-5/2-drogowy, monostabilny, z uszczelką obracalną pośrednie sprężyna mechaniczna G 1/4" (1,3,5) rozmieszczenie otworów NAMUR (2,4) bar IP65 z zatrzaskiem 100 % C aluminium anodowane 24 V DC 3 W SCHEMAT POŁĄCZEŃ Rysunek podobny Funkcja 3/2-drogowa Funkcja 5/2-drogowa WYMIARY

39 5/2 i 3/2 drożny zawór elektromagnetyczny wg NAMUR MNF532 Opis - Zawór elektromagnetyczny NAMUR z kombinowaną funkcją zaworu 5/2- i 3/2-drożnego, cewką standardową i wtyczką przyrządową - Łatwe przełączanie z zaworu 5/2-drożnego na 3/2-drożny dzięki innowacyjnej uszczelce odwracanej - Powrót do położenia wyjściowego za pomocą pneumatycznego elementu sprężystego - Standardowo wyposażony w uruchamianie awaryjne, mosiądz - Korpus z aluminium anodowanego, o minimalnych wymiarach zewnętrznych - Płyta łącznikowa NAMUR, PA6-30% włókna szklanego - Tłok ze stali szlachetnej , uszczelki z NBR, śruby ze stali szlachetnej Rysunek z wymiarami

40 5/2 i 3/2 drożny zawór elektromagnetyczny wg NAMUR MNF532 Dane techniczne Przyłącze G ¼ cala MNF532 (5/2-drożny) Średnica znamionowa Ciśnienie robocze Temperatura 5,5 mm 2 10 bar C C Rodzaj zabezpieczenia IP65 DIN Napięcie Moc Znamionowe natężenie przepływu DC 12V, 24V AC 24V, 48V, 115V, 230V DC: 3W / AC: 5V/A 950 l/min MNF532 (3/2-drożny) Uszczelka odwracana 3/2-drożny 5/2-drożny Numer artykułu Napięcie Numer artykułu Model Napięcie

41 5/2 i 3/2 drożny zawór elektromagnetyczny wg NAMUR MNF532-nA II3G/D EEx na II T5 Opis - Zawór elektromagnetyczny wg NAMUR z kombinowaną funkcją zaworu 5/2- i 3/2-drożnego, z cewką dla strefy 2/22 II3G/D EEx na II T5 i wtyczką przyrządową - Łatwe przełączanie z zaworu 5/2-drożnego na 3/2-drożny dzięki innowacyjnej uszczelce odwracanej - Powrót do położenia wyjściowego za pomocą sprężyny - Standardowo wyposażony w uruchamianie awaryjne, mosiądz - Korpus z aluminium anodowanego, o minimalnych wymiarach zewnętrznych - Płyta łącznikowa wg NAMUR, PA6-30% włókna szklanego - Tłok ze stali szlachetnej , uszczelki z NBR, śruby ze stali szlachetnej Rysunek z wymiarami

42 5/2 i 3/2 drożny zawór elektromagnetyczny wg NAMUR MNF532-nA II3G/D EEx na II T5 Dane techniczne Przyłącze G ¼ cala MNF532 (5/2-drożny) Średnica znamionowa Ciśnienie robocze Temperatura 5,5 mm 2 10 bar C C Klasa ochrony IP65 DIN Napięcie Moc Znamionowe natężenie przepływu DC: 24V AC: 110V, 230V DC: 2W, AC:3,1VA 950 l/min MNF532 (3/2-drożny) Uszczelka odwracana 3/2-drożny Numer artykułu 5/2-drożny Napięcie Numer artykułu Model Napięcie

43 Wyposażenie zaworów elektromagnetycznych Cewki Model ES ES-m ES-nA ES-ia Opis Cewka standardowa Cewka przeciwwybuchowa wraz z wtyczką z zalanym kablem o długości 3 m II2G/D EEx m II T5 Cewka bez wtyczki Strefa 2/22 II3G/D EEx na II T5 Cewka samobezpieczna bez wtyczki II2G EEx ia IIC T1...T6 Napięcie 12 V DC 12 V DC 24 V DC 24 V DC 24 V AC 24 V AC 110 V AC 24 V DC 24 V DC 230 V AC 48 V AC 48 V AC 115 V AC 115 V AC 230 V AC 230 V AC Numer zamówieniowy ES024DC ES024DC-m ES024DC-nA ES024-ia Wtyczki przyrządowe Model GS GS-nA GS-ia GS-LED Opis Wtyczka do cewki o numerze artykułu ES Wtyczka do cewki strefy 2 i 22 o numerze artykułu ES-nA Wtyczka do cewki samobezpiecznej o numerze artykułu ES-ia Wtyczka z wskaźnikową diodą świecącą Napięcie 24 V 115 V 230 V Numer zamówieniowy GS GS-nA GS-ia GS-LED-024V

44 5/2 drożny elektropneumatyczny zawór sterujący AIRTEC Elektropneumatyczny zawór Airtec jest zaworem tłoczkowym z tłoczkiem różnicowym. Załączenie następuje poprzez ciągły sygnał. Przy wyłączeniu sygnału powietrze sterujące przesuwa tłoczek do pozycji wyjściowej (sprężyna powietrzna). W pozycji wyjściowej (stan beznapięciowy) sprężone powietrze przepływa z przyłącza 1 do 2 z odpowietrzeniem na przyłącze 5. Sygnał podany na cewkę powoduje takie ustawienie tłoczka, że przepływ następuje z przyłącza 1 do 4 z odpowietrzeniem na przyłącze 3. Dane techniczne Typ AIRTEC HN HN Przyłącze NAMUR G 1/4 DN 6 mm Przepływ znamionowy 750 l/min Ciśnienie robocze 2 do 10 bar Czas przełączania przy 6-ciu barach załącz - 13 ms, wyłącz 16 ms. Zakres temperatur -10 C do +70 C Zastosowane materiały obudowa - Al, części wew. Al, stal nierdzewna i mosiądz, uszczelki- NBR prąd stały: 12 V, 24 V, Napięcia standardowe prąd zmienny: 24 V, 115 V, 230 V/50/60 Hz Moc prąd stały: 4,2 W (także 2,2 W) prąd zmienny: 7,0/4,0 VA Rodzaj budowy ochronnej IP 65 wg: VDE 0470/EN Waga 0,322kg

45 Mostki montażowe, sprzęgła, adapterki redukcyjne, płytki redukcyjne Mostki montażowe wraz ze sprzęgłami służą do szybkiego i łatwego połączenia napędu z zaworem i przeniesienia momentu napędowego pomiędzy tymi urządzeniami. Mają zastosowanie w aplikacjach wymagających oddalenia napędu od armatury (np. ze względu na wysoką temperaturę) oraz kiedy średnice podziałowe przy napędzie i armaturze nie są identyczne. Nasza oferta obejmuje szeroką gamę mostków i sprzęgieł pozwalającą na połączenie ze sobą różnych typów napędów i armatur. Adapterki redukcyjne mają zastosowanie wszędzie tam, gdzie wewnętrzny czworokąt w napędzie jest większy od zewnętrznego czworokąta na przyłączu armatury. Płytki redukcyjne służą do połączenia napędu i armatury w przypadku, kiedy czworokąty obu urządzeń są kompatybilne, ale średnice podziałowe przyłączy są różne.

46 Zestaw montażowy dla armatury ręcznej MS05 ISO 5211 DIN 3337 Opis - Zestaw montażowy do montażu modułów wyłączników krańcowych na armaturach ręcznych, zgodny z ISO 5211 DIN Zestaw montażowy składa się ze wspornika montażowego zgodnego z ISO 5211 DIN 3337 NAMUR, śruby zabierakowej stanowiącej regulowane przedłużenie wałka oraz nakrętki zabezpieczającej do ustalania wysokości śruby - Wspornik montażowy i nakrętka ze stali szlachetnej Zabierak ze stali szlachetnej Na zamówienie możliwe jest zamontowanie zestawu montażowego na Państwa armaturze. Zastosowanie Rysunek z wymiarami MSO 503-H60-M5 MSO 503-H80-M5 MSO 504-H60-M5 MSO 504-H80-M5 A B H ØD ØD ØD3 5,3 5,3 5,3 5,3 ØD4 35,5 35,5 35,5 35,5 ØD ØD6 6,5 6,5 6,5 6,5 L MSO 505-H60-M6 MSO 505-H80-M6 MSO 507-H80-M8 MSO 507-H80-M8 A B H ØD1 ØD2 ØD3 ØD4 ØD5 ØD6 L ,5 6,5 8, ,5 35,5 35,5 35, ,5 6,5 6,5 6,

47 Mostek montażowy dla armatury ręcznej MS05-EPV ISO 5211 DIN 3337 Opis - Zestaw montażowy do montażu indukcyjnych czujników podwójnych i różnych wyłączników krańcowych na elementach armatury napędzanych ręcznie, zgodny z ISO 5211 DIN Zestaw montażowy składa się z mostka montażowego i płytki wyłącznika krańcowego zgodnych z ISO 5211 DIN 3337 NAMUR, śruby zabierakowej stanowiącej regulowane przedłużenie wałka oraz nakrętki zabezpieczającej do ustalania pożądanej wysokości śruby zabierakowej - Mostek montażowy i nakrętka ze stali szlachetnej , zabierak i wałek ze stali szlachetnej Płytka wyłącznika krańcowego z materiału Vestamid, przewodząca prąd - Na zamówienie możliwe jest zamontowanie zestawu montażowego na Państwa armaturze. Zastosowanie Rysunek z wymiarami

48 Mostek montażowy regulowany MBHV VDI/VDE 3845 ISO 5211 Opis - Mostek montażowy o regulowanej wysokości i szerokości, część górna z rozmieszczeniem otworów F05, część dolna z możliwością dostosowania do wysokości wałka 20, 30, 40 i 50 mm oraz rozmieszczenia otworów 80x30 mm i 130x30 mm - Do montażu modułów wyłączników krańcowych lub nastawników pneumatycznych i elektropneumatycznych na napędach obrotowych zgodnie z VDI/VDE 3845 ISO Tolerancje wg NAMUR, krawędzie pozbawione gratu - Materiał: stal szlachetna Rysunek z wymiarami Numer artykułu Rozmieszczenie otworów napędu Wysokość wałka napędu 80 x 30 mm 20 mm 80 x 30 mm 30 mm 130 x 30 mm 20 mm 130 x 30 mm 30 mm 130 x 30 mm 40 mm 130 x 30 mm 50 mm Rozmieszczenie otworów napędu (8030/13030) Wysokość wałka napędu (20/30/40/50)

49 Mostek montażowy ze stali ocynkowanej MBNS ISO 5211 DIN NAMUR Opis - Mostki montażowe zgodne z ISO 5211 DIN NAMUR - Do montażu napędów pneumatycznych lub elektrycznych na armaturze zgodnie z ISO 5211 DIN Powierzchnie planowane - Krawędzie pozbawione gratu - Tolerancje wg NAMUR - Materiał: stal ocynkowana Rysunek z wymiarami

50 Mostek montażowy ze stali ocynkowanej MBNS ISO 5211 DIN NAMUR Wymiary

51 Mostek montażowy ze stali szlachetnej MBNE ISO 5211 DIN NAMUR Opis - Mostki montażowe zgodne z ISO 5211 DIN NAMUR - Do montażu napędów pneumatycznych lub elektrycznych na armaturze zgodnie z ISO 5211 DIN Powierzchnie planowane - Krawędzie pozbawione gratu - Tolerancje wg NAMUR - Materiał: stal szlachetna Rysunek z wymiarami

52 Mostek montażowy ze stali szlachetnej MBNE ISO 5211 DIN NAMUR Wymiary

53 Sprzęgło (obrobione po stronie napędu) ARE ISO 5211 DIN 3337 NAMUR Opis - Sprzęgła w postaci półfabrykatów, obrobione na gotowo po stronie napędu, nieobrobione po stronie armatury - Czop kwadratowy zgodny z ISO 5211 DIN 3337 NAMUR - Możliwa obróbka po stronie armatury zgodnie z życzeniem klienta, możliwość zastosowania formularzy z rysunkiem technicznym z wymiarami do wypełnienia. - Materiał: stal szlachetna (łatwo skrawalna) Rysunek z wymiarami

54 Sprzęgło (obróbka po stronie armatury) ARE BA ISO 5211 DIN 3337 NAMUR Opis - W celu dokonania obróbki łączników po stronie armatury prosimy skopiować niniejszą stronę, aby zastosować ją jako rysunek z wymiarami. Należy wybrać pożądaną kombinację obróbki łącznika po stronie napędu i po stronie armatury (np. 1-5), a następnie nanieść konieczne wymiary. Rysunek z wymiarami Numer artykułu Kombinacje L1 skrócony Konieczne wymiary 1 5 tak / nie L1, L3, A, G: 1 6 tak / nie L1, L3, A, H: 1 7 tak / nie L1, L3, A, J, K: 2 5 tak / nie L1, L3, B, G: 2 6 tak / nie L1, L3, B, H: 2 7 tak / nie L1, L3, B, J, K:

55 Tuleje redukcyjne z wewnętrznym i zewnętrznym przekrojem kwadratowym RHE ISO 5211 DIN 3337 NAMUR Opis - Tuleje redukcyjne do redukcji wewnętrznych przekrojów kwadratowych napędów pneumatycznych i elektrycznych oraz do powiększania zewnętrznych przekrojów kwadratowych elementów armatury - Przekrój kwadratowy zgodny z ISO 5211 DIN 3337 NAMUR - Wykonanie z zachowaniem bardzo małych tolerancji - Naroża zaokrąglone - Materiał: stal szlachetna Rysunek z wymiarami

56 Tłumiki dźwięku SDK, SDL, SDLB, SDLG Opis - Tłumiki dźwięku w różnych wersjach wykonania do zaworów elektromagnetycznych lub pneumatycznych napędów obrotowych - Obudowa ze spieku metalowego na mosiężnej złączce gwintowej lub z poliwęglanu, niebieska lub szara Rysunek z wymiarami

57 Dławiki z tłumikami dźwięku DRSD, DRSDN Opis - Dławik z tłumikiem dźwięku do zaworów elektromagnetycznych lub pneumatycznych napędów obrotowych - Obudowa ze spieku metalowego na mosiężnej złączce gwintowej - Inne wielkości i wykonania wymagają zapytania ofertowego Rysunek z wymiarami
