1 PREZENTACJA FIRMY

2 REGADA, s.r.o o o o o o o Słowacki producent 50-letnia historia Własne badania, rozwój produkcja i sprzedaż Wysokokwalifikowany i sprawdzony personel Szeroki zakres produkcji Znany znak towarowy

3 Profil produkcji Elementy pneumatyki Reduktory ciśnienia i gazu Zawory membranowe i elektromagnetyczne Prace kooperacyjne Siłowniki elektryczne

4 ZAWORY ELEKTROMAGNETYCZNE, ZAWORY MEMBRANOWE ELEMENTY PNEUMATYKI

5 Przegląd produkcji zaworów elektromagnetycznych Zawory elektromagnetyczne 2-drogowe BEZ ZASILANIA ZAMKNIĘTE NC Sterowane bezpośrednio 2/2-PO-NC Sterowane pośrednio 2/2-NPO-NC Sterowane bezpośrednio (ze wspomaganiem) 2/2-NUO-NC BEZ ZASILANIA OTWARTE NO Sterowane bezpośrednio 2/2-PO-NO Sterowane pośrednio 2/2-NPO-NO Zawory elektromagnetyczne 3-drogowe BEZ ZASILANIA ZAMKNIĘTE NC 3/2-NC BEZ ZASILANIA OTWARTE NO 3/2-NO

6 Zawory elektromagnetyczne 2/2 z cewką W wykonaniu Ex Parametry techniczne: Medium: Lepkość: Materiały: Temperatura medium: max. 80 C Napięcie zasilania: woda, powietrze, nieagresywne media 20 mm 2 /s (20cSt) korpus mosiądz części wewnętrzne stal nierdzewna uszczelki - NBR, FPM standardowe napięcia: 230V AC, 24V DC; 24V AC, obciążenie ciągłe Temperatura otoczenia: -10 C do +50 C Cewki: II 2G Eex m II T4 II 2D IP65 T 130 C Typ ciewki: system 13 ATEX system 8 ATEX Typy zaworów: 2VE2F to 2VE4F o 2VE6DF o 2VE10DA to 2VE50DA o 3VE2M

7 Zawory sterowane powietrzem Zawory membranowe jednostronnego działania Zawory membranowe 2 i 3-drogowe Bez zasilania zamknięte Bez zasilania otwarte Zawory tłokowe jedno i dwustronnego działania Zawory tłokowe 2-drogowe Bez zasilania zamknięte Bez zasilania otwarte Zastosowanie: Zawory membranowe i tłokowe są powszechnie stosowane w różnych gałęziach przemysłu do sterowania przepływem cieczy i gazów. Są one wykorzystywane głównie do regulowania przepływu pary, gorącej lub zimnej wody w bardzo trudnych warunków pracy (temperatury do 250 C, ciśnienie max. 3,2MPa). Mogą być stosowane do innych mediów, które nie reagują z materiałami stosowanymi przy ich budowie.

8 SIŁOWNIKI ELEKTRYCZNE

9 Siłowniki elektryczne REGADA jest producentem siłowników typu: JEDNOOBROTOWE WIELOOBROTOWE LINIOWE SP, MP, UP SO, MO, UM ST, MT, UL

10 Siłowniki elektryczne Siłowniki według typów: MODAKT ISOMACT UNIMACT Siłowniki według sterowania: STANDARD ON-OFF REMATIC Inteligentne, regulacyjne i ON-OFF

11 Przegląd siłowników jednoobrotowych SP Siłowniki jednoobrotowe STANDARD od 4 do 1200 Nm sterowanie ON/OFF

12 SP 0, SP 0.1 Parametry techniczne: Moment obrotowy... 40, 50 Nm Czas przesterowania s/90 Kąt roboczy Temp. pracy C +55 C Stopień ochrony SP 0 - IP 54 SP 0.1 IP 65 Położenie robocze... dowolne Waga SP kg SP 0.1 3,2 5,2 kg Wyposażenie standardowe: 230 V AC z przyłączem na listwę zaciskową 2 wyłączniki położeniowe Przyłącze mechaniczne według normy ISO 5211

13 Wyposażenie dodatkowe: SP 0.1 Napięcie zasilania 24V AC, 24V DC 2 dodatkowe wyłączniki położeniowe Nadajniki położenia z sygnałem wyjściowym: - Potencjometryczny 1x100 Ω, 1x2000 Ω, 2x100 Ω, 2x2000 Ω - prądowy 4 20 ma z przetwornika R/I (z zasilaczem lub bez) - prądowy 4-20 ma (z pojemnościowego nadajnika z zasilaczem lub bez) Grzałka Grzałka z termostatem Rozłączanie przekładni Sterowanie ręczne z rozłączaniem przekładni Ograniczniki mechaniczne kąta obrotu Uchwyt, dźwignia, cięgło TV 160, TV 360 Stopień krycia IP 67

14 SP 1 Parametry techniczne: Moment obrotowy Nm Czas przesterowania s/90 Kąt roboczy Temp. pracy C +55 C Stopień ochrony... IP 67 Położenie robocze... dowolne Waga kg Wyposażenie standardowe: 230 V AC z przyłączem na listę zaciskową 2 wyłączniki momentowe 2 wyłączniki położeniowe 2 wyłączniki sygnalizacyjne Przyłącze mechaniczne według normy ISO 5211 Mechaniczne ograniczniki kąta obrotu Optyczny wskaźnik położenia Sterowanie ręczne

15 SP 2 Parametry techniczne: Moment obrotowy Nm Czas przesterowania s/90 Kąt roboczy Temp. pracy C +55 C Stopień ochrony... IP 67 Położenie robocze... dowolne Waga kg Wyposażenie standardowe: 230 V AC z przyłączem na listę zaciskową 2 wyłączniki momentowe 2 wyłączniki położeniowe 2 wyłączniki sygnalizacyjne Przyłącze mechaniczne według normy ISO 5211 Mechaniczne ograniczniki kąta obrotu Optyczny wskaźnik położenia Sterowanie ręczne

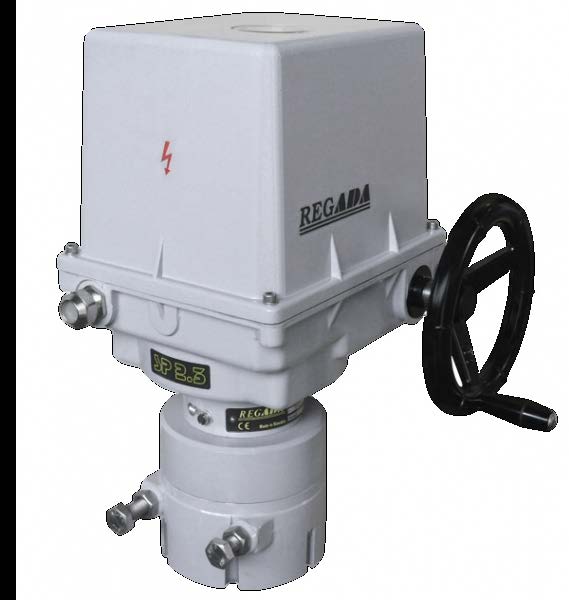

16 SP 2.3 Parametry techniczne: Moment obrotowy Nm Czas przesterowania s/90 Kąt roboczy Temp. pracy C +55 C Stopień ochrony... IP 67 Położenie robocze... dowolne Waga kg Wyposażenie standardowe: 230 V AC z przyłączem na listę zaciskową 2 wyłączniki momentowe 2 wyłączniki położeniowe 2 wyłączniki sygnalizacyjne Przyłącze mechaniczne według normy ISO 5211 Mechaniczne ograniczniki kąta obrotu Optyczny wskaźnik położenia Sterowanie ręczne

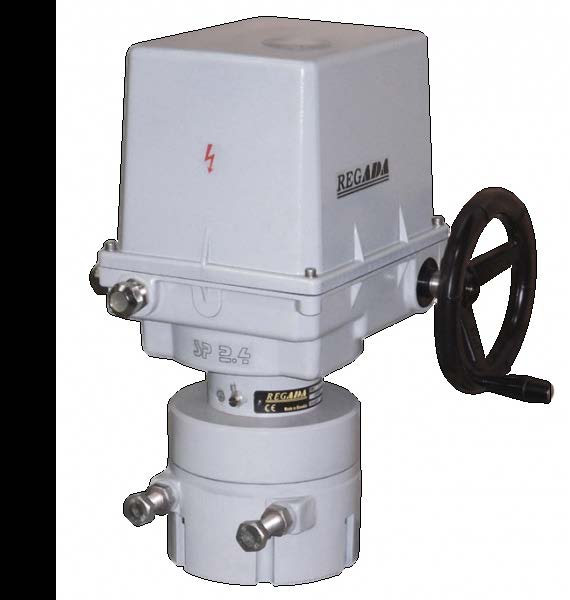

17 SP 2.4 Parametry techniczne: Moment obrotowy Nm Czas przesterowania s/90 Kąt roboczy Temp. pracy C +55 C Stopień ochrony... IP 67 Położenie robocze... dowolne Waga kg Wyposażenie standardowe: 230 V AC z przyłączem na listę zaciskową 2 wyłączniki momentowe 2 wyłączniki położeniowe 2 wyłączniki sygnalizacyjne Przyłącze mechaniczne według normy ISO 5211 Mechaniczne ograniczniki kąta obrotu Optyczny wskaźnik położenia Sterowanie ręczne

18 SP 1 SP 2 Wyposażenie dodatkowe: SP 2.3 SP 2.4 Napięcie zasilania 24V AC, DC, 3x400V AC, 3x500V AC Styczniki rewersyjne (z wyjątkiem SP 1) Przyłącze konektorowe Nadajnik położenia z sygnałem wyjściowym: - Potencjometryczny 1x100 Ω, 1x2000 Ω, 2x100 Ω, 2x2000 Ω - Prądowy 4 20 ma z przetwornika R/I (z zasilaczem lub bez zasilacza) - Prądowy 4-20 ma (pojemnościowy nadajnik położenia z zasilaczem lub bez zasilacza) Sterowanie lokalne Grzałka antykondensacyjna Grzałka antykondensacyjna z termostatem Uchwyt, dźwignia, cięgło TV 360, TV 40-1/20, TV 50-1/25

19 Kształt wpustu wału wyjściowego w siłownikach SP

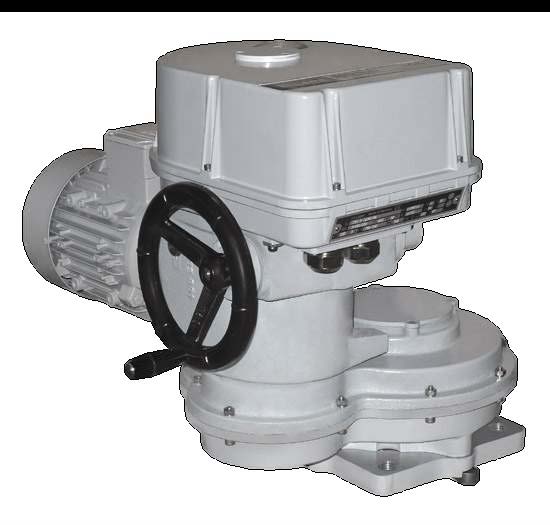

20 UP 2.4 Parametry techniczne: Moment obrotowy Nm Czas przesterowania s/90 Kąt roboczy Temp. pracy C +55 C Stopień ochrony... IP 67 Położenie robocze... dowolne Waga kg Wyposażenie standardowe: 230 V AC z przyłączem na listę zaciskową 2 wyłączniki momentowe 2 wyłączniki położeniowe 2 wyłączniki sygnalizacyjne Przyłącze mechaniczne według normy ISO 5211 Mechaniczne ograniczniki kąta obrotu Optyczny wskaźnik położenia Sterowanie ręczne

21 UP 2.5 Parametry techniczne: Moment obrotowy Nm Czas przesterowania s/90 Kąt roboczy Temp. pracy C +55 C Stopień ochrony... IP 67 Położenie robocze... dowolne Waga kg Wyposażenie standardowe: 230 V AC z przyłączem na listę zaciskową 2 wyłączniki momentowe 2 wyłączniki położeniowe 2 wyłączniki sygnalizacyjne Przyłącze mechaniczne według normy ISO 5211 Mechaniczne ograniczniki kąta obrotu Optyczny wskaźnik położenia Sterowanie ręczne

22 Wyposażenie dodatkowe: UP 2.4 UP 2.5 Napięcie zasilania 3x400V AC, 3x500V AC Styczniki rewersyjne Przyłącze konektorowe Nadajnik położenia z sygnałem wyjściowym: - Potencjometryczny 1x100 Ω, 1x2000 Ω, 2x100 Ω, 2x2000 Ω - Prądowy 4 20 ma z przetwornika R/I (z zasilaczem lub bez zasilacza) - Prądowy 4-20 ma (pojemnościowy nadajnik położenia z zasilaczem lub bez zasilacza) Sterowanie lokalne Grzałka antykondensacyjna Grzałka antykondensacyjna z termostatem Uchwyt, dźwignia, cięgło

23 Zastosowanie siłowników jednoobrotowych Przepustnice Zawory kulowe

24 Zastosowanie siłowników wieloobrotowych SO, MO, UM Siłowniki wieloobrotowe - STANDARD od 5 do 1000 Nm - sterownie ON/OFF

25 SO 2 Parametry techniczne: Moment obrotowy Nm Predkość przestawienia min -1 Obroty robocze Temp. pracy C +55 C Stopień ochrony... IP 67 Położenie robocze... dowolne Waga kg Wyposażenie standardowe: 230 V AC z przyłączem na listwę zaciskową 2 wyłączniki momentowe 2 wyłączniki położeniowe 2 wyłączniki sygnalizacyjne

26 cd.. wyposażenia standardowego: SO 2 Grzałka z wyłącznikiem termicznym Przyłącze mechaniczne kołnierzowe do armatury z niewznoszonym wrzecionem Sterowanie ręczne Wyposażenie dodatkowe: Zasilanie 24V AC, 24V DC, 3x400V, 3x500V AC Przyłącze elektryczne konektorowe Styczniki rewersyjne Wyłączniki tandemowe Nadajnik położenia z sygnałem wyjściowym: Potencjometryczny - 1x100 Ω, 1x2000 Ω, 2x100 Ω, 2x2000 Ω Prądowy ma z przetwornika R/I (z zasilaczem lub bez) Prądowy ma (pojemnościowy nadajnik położenia CPT 1 (z zasilaczem lub bez) Sterowanie lokalne Adapter do armatury ze wznoszonym wrzecionem

27 SO 2 do armatur z niewznoszonym wrzecionem SO 2 z adapterem - kształt A, dla armatury ze wznoszonym wrzecionem

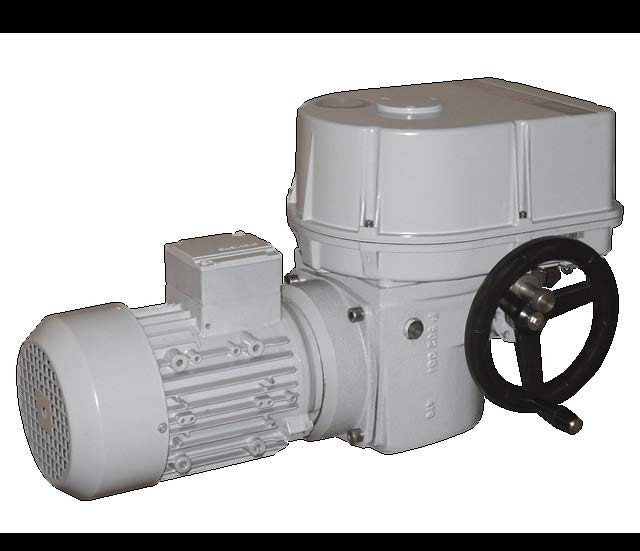

28 MO typ Parametry techniczne: Moment obrotowy Nm Prędkość przestawienia min -1 Obroty robocze Temp. pracy C +55 C Stopień ochrony... IP 55 Położenie robocze... z osią silnika w pozycji horyzontalnej (odchyłka ± 15 ) Waga kg Wyposażenie standardowe: 3x400 V AC z przyłączem na listwę 2 wyłączniki momentowe 2 wyłączniki położeniowe 2 wyłączniki sygnalizacyjne Grzałka z termostatem Blokowanie wyłączania od momentu w położeniach krańcowych Optyczny wskaźnik położenia Przyłącze mechaniczne kołnierzowe Sterowanie ręczne

29 MO 4 Parametry techniczne: Moment obrotowy Nm Prędkość przestawienia min -1 Obroty robocze Temp. robocza C +55 C Stopień ochrony... IP 55 Położenie robocze... z osią silnika w pozycji horyzontalnej (odchyłka ± 15 ) Waga kg Wyposażenie standardowe: 3x400 V AC z przyłączem na listwę 2 wyłączniki momentowe 2 wyłączniki położeniowe 2 wyłączniki sygnalizacyjne Grzałka z termostatem Blokowanie wyłączania od momentu w położeniach krańcowych Optyczny wskaźnik położenia Przyłącze mechaniczne kołnierzowe Sterowanie ręczne

30 MO 3.4 Parametry techniczne: Moment obrotowy Nm Prędkość przestawienia min -1 Obroty robocze Temp. robocza C +55 C Stopień ochrony... IP 55 Położenie robocze... z osią silnika w pozycji horyzontalnej (odchyłka ± 15 ) Waga kg Wyposażenie standardowe: 3x400 V AC z przyłączem na listwę 2 wyłączniki momentowe 2 wyłączniki położeniowe 2 wyłączniki sygnalizacyjne Grzałka z termostatem Blokowanie wyłączania od momentu w położeniach krańcowych Optyczny wskaźnik położenia Przyłącze mechaniczne kołnierzowe Sterowanie ręczne

31 MO 3.5 Parametry techniczne: Moment obrotowy Nm Prędkość przestawienia min -1 Obroty robocze Temp. robocza C +55 C Stopień ochrony... IP 55 Położenie robocze... z osią silnika w pozycji horyzontalnej (odchyłka ± 15 ) Waga kg Wyposażenie standardowe: 3x400 V AC z przyłączem na listwę 2 wyłączniki momentowe 2 wyłączniki położeniowe 2 wyłączniki sygnalizacyjne Grzałka z termostatem Blokowanie wyłączania od momentu w położeniach krańcowych Optyczny wskaźnik położenia Przyłącze mechaniczne kołnierzowe Sterowanie ręczne

32 MO 5 Parametry techniczne: Moment obrotowy Nm Prędkość przestawienia min -1 Obroty robocze Temp. robocza C +55 C Stopień ochrony... IP 55 Położenie robocze... z osią silnika w pozycji horyzontalnej (odchyłka ± 15 ) Waga ,5 kg Wyposażenie standardowe: 3x400 V AC z przyłączem na listwę 2 wyłączniki momentowe 2 wyłączniki położeniowe 2 wyłączniki sygnalizacyjne Grzałka z termostatem Blokowanie wyłączania od momentu w położeniach krańcowych Optyczny wskaźnik położenia Przyłącze mechaniczne kołnierzowe Sterowanie ręczne

33 Wyposażnie dodatkowe: Napięcie zasilania 3x380 V AC, 3x500V AC (230V AC w siłowniku MO 3) Styczniki rewersyjne Przyłącze konektorowe Wyłączniki położeniowe tandemowe Nadajnik położenia z sygnałem wyjściowym: - potencjometrycznym 1x100 Ω, 2x100 Ω - prądowym 4 20 ma z przetwornika R/I (z zasilaczem lub bez zasilacza) - prądowym 4-20 ma (z pojemnościowego nadajnika położenia CPT 1 (z zasilaczem lub bez) Sterowanie lokalne Adapter do armatury ze wznoszonym wrzecionem Stopień ochrony IP 67 MO 3 MO 4 MO 3.4 MO 3.5 MO 5

34 Zastosowanie siłowników wieloobrotowych Zasuwy nożowe Zasuwy klinowe i zawory przeponowe

35 Zastosowanie siłowników liniowych ST, MT, UL Siłowniki liniowe STANDARD od 300 N do 36 kn sterowanie ON/OFF

36 ST Mini Parametry techniczne: Max. siła obciążenia N Prędkość przestawienia mm/min Skok roboczy... (0) 6 25mm Temp. pracy C +55 C Stopień ochrony... IP 67 Położenie robocze... dowolne Waga... 3,3 3,7 kg Wyposażenie standardowe: 230 V AC z przyłączem na listwę zaciskową Warianty wersji sterowania: - 1 wyłącznik siłowy + 1 wyłącznik położeniowy - 2 wyłączniki siłowe Optyczny wskaźnik położenia Przyłącze mechaniczne słupkowe Sterowanie ręczne

37 ST 0 Parametry techniczne: Max. siła obciążenia N Prędkość przestawienia mm/min Skok roboczy mm Temp. pracy C +55 C Stopień ochrony... IP 54 Położenie robocze... dowolna Waga... 2,5 4,5 kg Wyposażenie standardowe: 230 V AC z przyłączem na listwę zaciskową Warianty wersji sterowania: - 1 wyłącznik siłowy + 1 wyłącznik położeniowy - 2 wyłączniki siłowe Optyczny wskaźnik położenia Przyłącze mechaniczne słupkowe Sterowanie ręczne

38 Wyposażenie dodatkowe: Napięcie zasilania 24V AC 2 dodatkowe wyłączniki położeniowe Nadajnik położenia z sygnałem wyjściowym: - potencjometrycznym 1x100 Ω, 1x2000 Ω - prądowym 4 20 ma z przetwornika R/I bez zasilacza Przyłącze mechaniczne kołnierzowe ST Mini ST 0

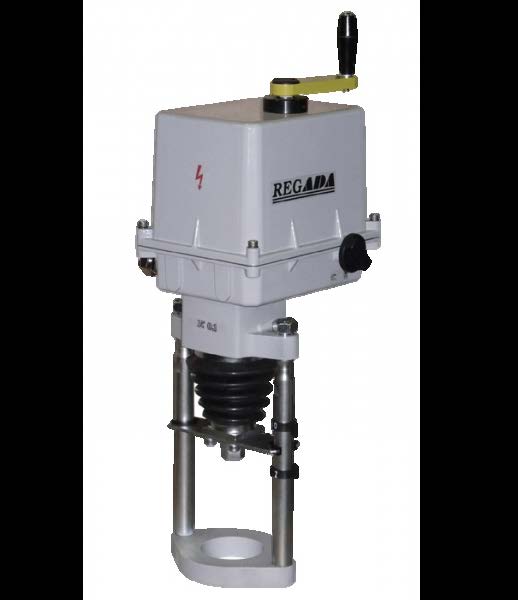

39 ST 0.1 Paremetry techniczne: Max. siła obciążenia N Prędkość przestawienia mm/min Skok roboczy... (0) mm Temp. pracy C +55 C Stopień ochrony... IP 65 Położenie robocze... dowolne Waga... 5,4 8 kg Wyposażenie standardowe: 230 V AC z przyłączem na listwę zaciskową 2 wyłączniki siłowe + 1 wyłącznik położeniowy Optyczny wskaźnik położenia Przyłącze mechaniczne słupkowe Sterowanie ręczne

40 ST 1 Parametry techniczne: Max. siła obciążenia N Prędkość przestawienia mm/min Skok roboczy... (0) 8 80 mm Temp. robocza C +55 C Stopień ochrony... IP 67 Położenie robocze... dowolne Waga... 8,5 13 kg Wyposażenie standardowe: 230 V AC z przyłączem na listwę 2 wyłączniki siłowe 2 wyłączniki położeniowe 2 wyłączniki sygnalizacyjne Przyłącze mechaniczne słupkowe Sterowanie ręczne Optyczny wskaźnik położenia

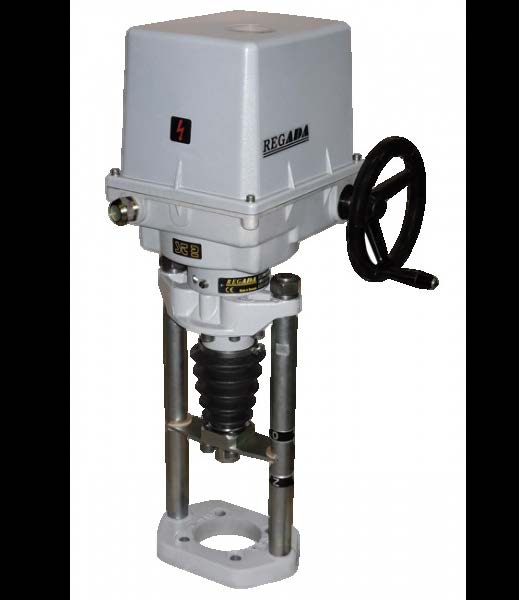

41 ST 2 Parametry techniczne: Max. siła obciążenia ,5 kn Prędkość przestawienia mm/min Skok roboczy... (0) 8 80 mm Temp. robocza C +55 C Stopień ochrony... IP 65 Położenie robocze... dowolne Waga kg Wyposażenie standardowe: 230 V AC z przyłączem na listwę 2 wyłączniki siłowe 2 wyłączniki położeniowe 2 wyłączniki sygnalizacyjne Przyłącze mechaniczne słupkowe Sterowanie ręczne Optyczny wskaźnik położenia

42 Wyposażenie dodatkowe: Napięcie zasilania 24V AC, DC, 3x400 V AC Styczniki rewersyjne (z wyjątkiem ST 0.1) Przyłącze konektorowe Nadajnik położenia z sygnałem wyjściowym: - potencjometrycznym 1x100 Ω, 1x2000 Ω, 2x100 Ω, 2x2000 Ω - prądowym 4 20 ma z przetwornika R/I (z zasilaczem lub bez zasilacza) - prądowym 4-20 ma (z pojemnościowego nadajnika położenia CPT 1 (z zasilaczem lub bez zasilacza) Grzałka Grzałka z termostatem Sterowanie lokalne (z wyjątkiem ST 0.1) Przyłącze mechaniczne kołnierzowe ST 0.1 ST 1 ST 2

43 MT 3 Parametry techniczne: Max. siła obciążenia kn Prędkość przestawienia mm/min Skok roboczy mm Temp. pracy C +55 C C +40 C Stopień krycia... IP 55 Położenie robocze... z osią silnika w pozycji horyzontalnej (odchyłka ± 15 ) Waga kg Wyposażenie standardowe: 3x400 V AC z przyłączem na listwę 2 wyłączniki siłowe 2 wyłączniki położeniowe 2 wyłączniki sygnalizacyjne Grzałka z termostatem Blokowanie wyłączników siłowych w położeniach krańcowych Optyczny wskaźnik położenia Przyłącze mechaniczne słupkowe Sterowanie ręczne

44 Wyposażenie dodatkowe: Napięcie zasilania 230V, 3x380, 3x415, 3x500V AC Styczniki rewersyjne Przyłącze konektorowe Nadajnik położenia z sygnałem wyjściowym: - Potencjometrycznym 1x100 Ω, 1x2000 Ω - prądowym 4 20 ma z przetwornika R/I (z zasilaczem lub bez) - prądowym 4-20 ma (z pojemnościowego nadajnika położenia CPT 1 (z zasilaczem lub bez) Regulator położenia 0/4 20 ma, 0/2 10V Sterowanie lokalne Przyłącze mechaniczne kołnierzowe Stopień krycia IP 67 MT 3

45 MTR Parametry techniczne: Max. siła obciążenia kn Prędkość przestawienia mm/min Skok roboczy mm Temp. pracy C +55 C Stopień krycia... IP 55 Położenie robocze... z osią silnika w pozycji horyzontalnej (odchyłka ± 15 ) Waga kg Wyposażenie standardowe: 230 V AC z przyłączem na listę 2 wyłączniki siłowe 2 wyłączniki położeniowe Sterowanie ręczne Grzałka Optyczny wskaźnik położenia Przyłącze mechaniczne kołnierzowe

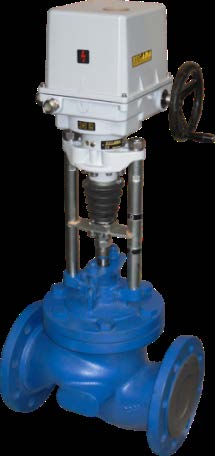

46 Zastosowanie siłowników liniowych Zawory regulacyjne i odcinające Zawory 2-drogowe i 3-drogowe

47 Zastosowanie siłowników Przemysł - Otoczenie normalne SP, ST, MT, SO, MO Warunki pracy strefy zagrożone wybuchem (Ex ATEX-IEC Ex) SP-Ex, UP-Ex, ST-Ex, UL-Ex, MT-Ex, MO Ex, UM-Ex Elektrownie jądrowe z wyjątkiem strefy powstrzymania SP-A, UP-A, ST -A, UL-A, SO-A, MO-A, UM-A IIB Grupa IIC Grupa

48 Certyfikaty Certyfikaty ISO: o EN ISO 9001 o EN ISO Certyfikaty produktów: o CE o GOST (МЭК, TP TC 0l2l20ll) o ATEX dla wersji Ex (FTZU Ostrava-Radvanice) o IECEx dla wersji Ex o UL, CSA ( na rynek USA) o Według LVD i EMC standard (EVPÚ Nová Dubnica) o Dla elektrowni atomowych typ VVER (UJV Řež)
