Siłowniki pneumatyczne Obrotowe Do zaworów STARLINE

Transkrypt

1 Moment Max.: Nm SIL3 IEC 6508 ATEX II GD ct95 0C Obrotowe GDAŃSK tel fax

2 Obrotowe GDAŃSK tel fax KONSTRUKCJA I MATERIAŁY LP ILOŚĆ NAZWA MATERIAŁ * 6 7 Zderzak Ograniczniki zderzaka Podkładka Przeciwnakrętka Tylne łożysko tłoka Górne łożysko wałka zębatego Dolne łożysko wałka zębatego Łożysko ustalające wałka zębatego Zaślepka Podkładka ustalająca O-ring uszczelka ogranicznika zderzaka Wpust prowadzący Śruby pokryw O-ring uszczelka pokrywy Łożysko tłoka O-ring uszczelka tłoka Sprężyny ( Tylko w wersji SR ) Poliamid Nylon 46 Nylon 46 Poliamid Poliamid+GF Poliamid Stal sprężynowa 8 8- Min 5 max Pierścień osadczy Stal sprężynowa Wskaźnik położenia O-ring górna uszczelka wałka zębatego O-ring dolna uszczelka wałka zębatego Prawa pokrywa siłownika Poliamid+GF Odlew aluminiowy 3 Lewa pokrywa siłownika Odlew aluminiowy Śruba wskaźnika położenia Tłok Tabliczka znamionowa Oznaczniki Pierścień ustalający Korpus Wałek zębaty Odlew aluminiowy Poliester+aluminium Poliester+aluminium Stop aluminiowy Stop aluminiowy Stal STANDARDOWE ZABEZPIECZENIE WYKONANIE SPECJLANE Pokrycie epoksydowe Niklowany Stal nierdzewna Pokrycie poliestrowe Pokrycie poliestrowe Anodyzowanie Alodur Alodur Niklowany Stal nierdzewna

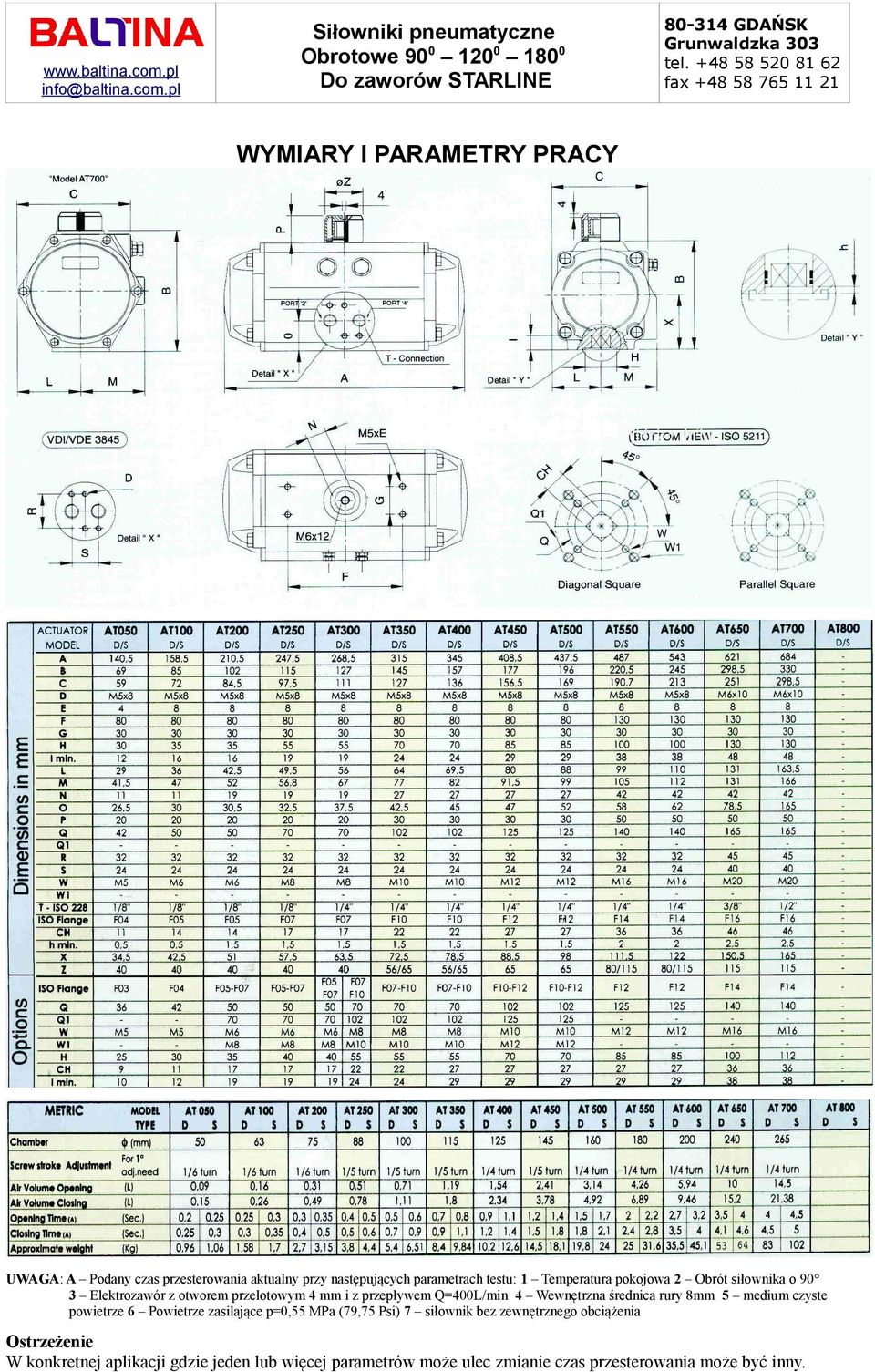

3 Obrotowe GDAŃSK tel fax WYMIARY I PARAMETRY PRACY UWAGA: A Podany czas przesterowania aktualny przy następujących parametrach testu: Temperatura pokojowa Obrót siłownika o 90 3 Elektrozawór z otworem przelotowym 4 mm i z przepływem Q=400L/min 4 Wewnętrzna średnica rury 8mm 5 medium czyste powietrze 6 Powietrze zasilające p=0,55 MPa (79,75 Psi) 7 siłownik bez zewnętrznego obciążenia Ostrzeżenie W konkretnej aplikacji gdzie jeden lub więcej parametrów może ulec zmianie czas przesterowania może być inny.

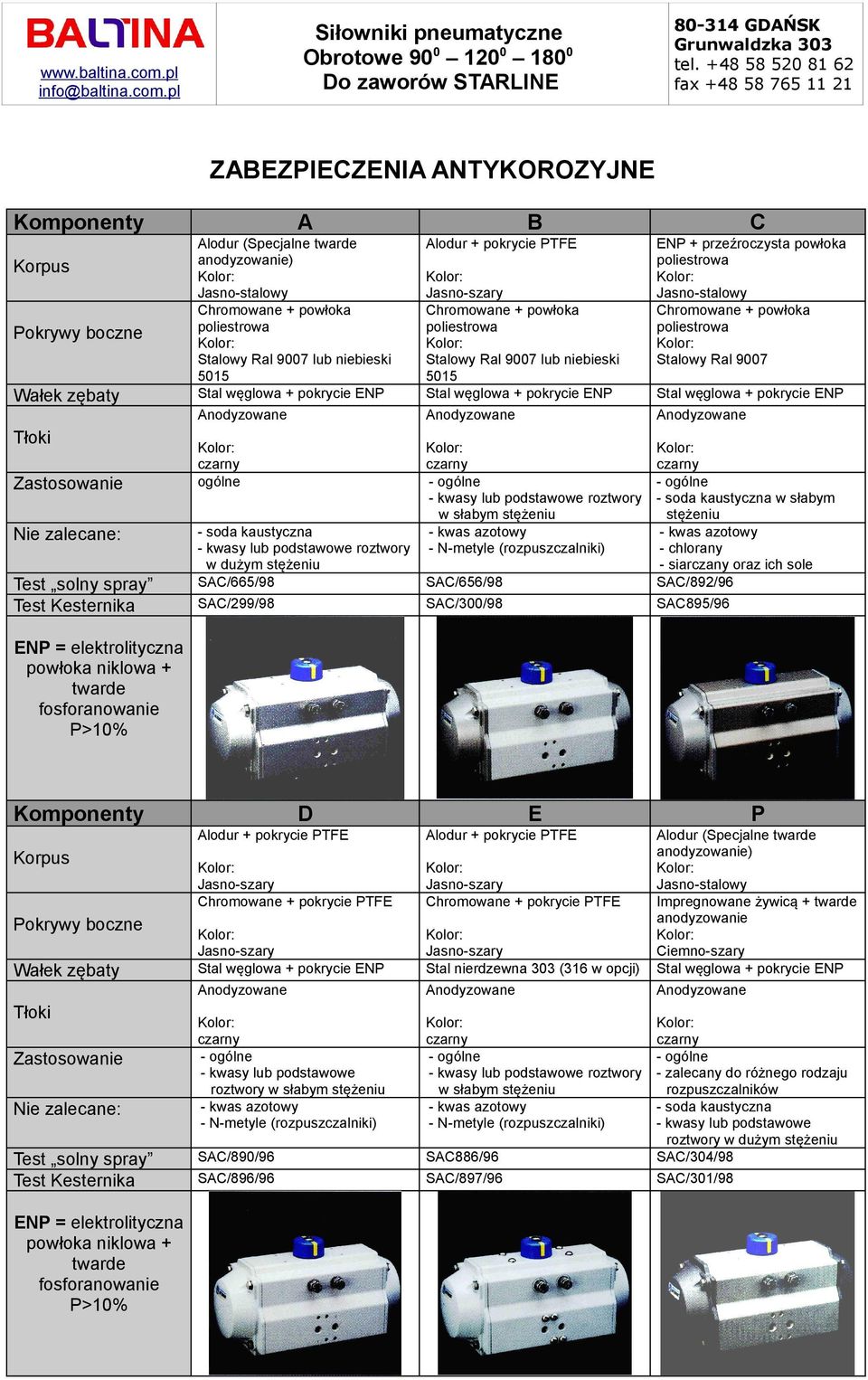

4 Obrotowe GDAŃSK tel fax ZABEZPIECZENIA ANTYKOROZYJNE Komponenty Korpus Pokrywy boczne Wałek zębaty Tłoki Zastosowanie Nie zalecane: Test solny spray Test Kesternika A B Alodur (Specjalne twarde anodyzowanie) Jasno-stalowy Chromowane + powłoka Stalowy Ral 9007 lub niebieski 505 Alodur + pokrycie PTFE ogólne - kwasy lub podstawowe roztwory w słabym stężeniu - N-metyle (rozpuszczalniki) - soda kaustyczna - kwasy lub podstawowe roztwory w dużym stężeniu SAC/665/98 SAC/99/98 Chromowane + powłoka Stalowy Ral 9007 lub niebieski 505 SAC/656/98 SAC/300/98 C ENP + przeźroczysta powłoka Jasno-stalowy Chromowane + powłoka Stalowy Ral soda kaustyczna w słabym stężeniu - chlorany - siarczany oraz ich sole SAC/89/96 SAC895/96 ENP = elektrolityczna powłoka niklowa + twarde fosforanowanie P>0% Komponenty Korpus Pokrywy boczne Wałek zębaty Tłoki Zastosowanie Nie zalecane: Test solny spray Test Kesternika ENP = elektrolityczna powłoka niklowa + twarde fosforanowanie P>0% D E Alodur + pokrycie PTFE Alodur + pokrycie PTFE Chromowane + pokrycie PTFE Chromowane + pokrycie PTFE 303 (36 w opcji) - kwasy lub podstawowe roztwory w słabym stężeniu - N-metyle (rozpuszczalniki) - kwasy lub podstawowe roztwory w słabym stężeniu - N-metyle (rozpuszczalniki) SAC/890/96 SAC/896/96 SAC886/96 SAC/897/96 P Alodur (Specjalne twarde anodyzowanie) Jasno-stalowy Impregnowane żywicą + twarde anodyzowanie Ciemno-szary - zalecany do różnego rodzaju rozpuszczalników - soda kaustyczna - kwasy lub podstawowe roztwory w dużym stężeniu SAC/304/98 SAC/30/98

5 Obrotowe GDAŃSK tel fax CHARAKTERYSTYKA I WARUNKI PRACY Medium zasilające: - czyste lub zaolejone powietrze, - nie agresywne gazy mogące współpracować z wewnętrznymi częściami siłownika i smarami. Punkt rosy medium roboczego nie może być poniżej 0 C lub poniżej 0 C od temperatury otoczenia Maksymalna wielkość nieczystości nie może być większa niż 30 Ciśnienie zasilania: Dla siłowników dwustronnego działania i z powrotem sprężynami Maksymalne ciśnienie zasilania pmax=0,8 Mpa Minimalne ciśnienie zasilania pmin=0,5 Mpa Czas obrotu: Temperatura robocza: Standard: od 40 C do + 80 C Nisko-temperaturowy (LT): od 55 C do + 80 C Wysoko-temperaturowy (HT): od 5 C do + 50 C UWAGA: dla niskich i wysokich temperatur wymagane jest stosowanie specjalnego smaru, co może zmienić wartości momentów obrotowych. W tych przypadkach prosimy o kontakt z dystrybutorem Skok roboczy: wersja Standard od 00 do 900 : Konstrukcja: Dwa tłoki z listwami zębatymi przenoszą moment obrotowy na koło zębate. Konstrukcja do zastosowań w pomieszczeniach jak i na wolnym powietrzu regulacja od -50 do +50 pozycja otwarta regulacja od +50 do -50 pozycja zamknięta Patrz tabela dane techniczne str. 3 Smarowanie: Siłowniki są przesmarowane fabrycznie na standardowy czas pracy i nie wymagają dodatkowych czynności Standardowy smar jest przewidziany do pracy w zakresie temperatur od 40 C do + 80 C Zabezpieczenie i odporność antykorozyjna: Siłownik jest dostarczany w wykonaniu do standardowych warunków pracy. W sytuacjach wymagających dodatkowego zabezpieczenia patrz tabela str. 6 lub skontaktuj się z dystrybutorem. ZASADA PRACY I KIERUNEK OBROTU Standardowy kierunek obrotu przy zamykaniu jest zgodny z ruchem wskazówek zegara. +Zasilanie portu nr powoduje obrót przeciwny do wskazówek zegara Dla siłowników oznaczonych LF kierunek obrotu przy zamykaniu jest przeciwny do wskazówek zegara Zasilanie portu nr powoduje obrót zgodny z ruchem wskazówek zegara SIŁOWNIK PODWÓJNEGO DZIAŁANIA DA Standardowy kierunek obrotu (Widok z góry) Zasilanie portu powoduje wypychanie tłoków w kierunku pokryw. Powietrze z nad tłoków wypychane jest do portu nr 4 Wałek zębaty obraca się przeciwnie do wskazówek zegara Zasilanie portu 4 powoduje przepychanie tłoków w kierunku wałka zębatego. Powietrze z pod tłoków wypychane jest do portu nr Wałek zębaty obraca się zgodnie ze wskazówkami zegara SIŁOWNIK Z POWROTEM SPRĘŻYNAMI SA STANDARDOWY KIERUNEK OBROTU (WIDOK Z GÓRY) Zasilanie portu powoduje wypychanie tłoków w kierunku pokryw i napina sprężyny Powietrze z nad tłoków wypychane jest do portu nr 4 Wałek zębaty obraca się przeciwnie do wskazówek zegara W przypadku braku zasilania portu z powodu zaniku ciśnienia lub braku sygnału elektrycznego na rozdzielaczu następuje rozprężenie sprężyn i przesuw tłoków kierunku wałka zębatego. Wałek zębaty obraca się zgodnie ze wskazówkami zegara

6 Obrotowe GDAŃSK tel fax ROZKŁAD MOMENTU W FUKCJI KĄTA OBROTU SIŁOWNIK DWUSTRONNEGO DZIAŁANIA SIŁOWNIK Z POWROTEM SPRĘŻYNAMI PODŁĄCZENIE ZASILANIA POWIETRZEM Przyłącze powietrza jest zgodne ze standardem NAMUR VDI/VDE 3845 co umożliwia w sposób prosty i łatwy podłączenie elektrozaworu w standardzie NAMUR zarówno w odmianie 5/ jak i 3/ z zasilaniem DC jak i AC Istnieje możliwość bezpośredniego podłączenia przewodu z powietrzem do odpowiedniego portu W razie jakichkolwiek pytań jesteśmy do Państwa dyspozycji: Baltina S.C. Al Gdańsk tel fax
