1 PROJEKT ROZBUDOWA PLACU ZABAW WRAZ Z ZAGOSPODAROWANIEM TERENU na terenie Miejskiego Przedszkola Nr 2 w Płocku ul. Ciechomicka 68, Płock dz. nr obręb 0016 Ciechomice INWESTOR: PROJEKT: AUTORZY: Architektura: Gmina - Miasto Płock pl. Stary Rynek Płock TWINS PROJECT Nowa Wola, ul. Krasickiego 109 arch. Bartosz Zdanowicz nr upr.: MA/089/04 Branża: Budowlana Kody CPV: Roboty w zakresie kształtowania placów zabaw lipiec 2015 r.

2 ZAWARTOŚĆ OPRACOWANIA: Oświadczenia projektantów o sporządzeniu projektu zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Oświadczenie o kompletności dokumentacji. Kopie uprawnień oraz zaświadczeń o przynależności do izb projektantów. Branża architektoniczna Część opisowa. Część rysunkowa: Rys. nr A-01 Zagospodarowanie terenu skala 1:500 Rys. nr A-02 Rzut placu zabaw skala 1:100 Rys. nr A-04 Przekroje przez nawierzchnie skala 1:20 Oświadczenie projektantów Zgodnie z art. 20 ust. 4 ustawy: Prawo Budowlane (jednolity tekst z 2013 r. Dz. U. poz 1409, z późn. zm.), oświadczam, że sporządziłem projekt rozbudowy placu zabaw, wraz z zagospodarowaniem terenu na terenie Miejskiego Przedszkola Nr 2 w Płocku, dz. nr obręb 0016 Ciechomice, zgodnie z obowiązującymi przepisami oraz zasadami, normami technicznej oraz z treścią umowy, oferty i jest kompletna z punktu widzenia celu jakiemu ma służyć. Projektant architektury: arch. Bartosz Zdanowicz nr upr.: MA/089/04 WARSZAWA, kwiecień 2015 r.

3 PROJEKT ROZBUDOWA PLACU ZABAW WRAZ Z ZAGOSPODAROWANIEM TERENU na terenie Miejskiego Przedszkola Nr 2 w Płocku ul. Ciechomicka 68, Płock dz. nr obręb 0016 Ciechomice OPIS TECHNICZNY Spis treści: 1 Podstawa opracowania 2 Przedmiot i cel inwestycji 3 Stan istniejący 4 Przeznaczenie i program użytkowy 5 Opinia geotechniczna 6 Zestawienie powierzchni 7 Projektowane zagospodarowanie terenu 8 Dostosowanie dla potrzeb osób niepełnosprawnych 9 Ochrona konserwatorska 10 Wpływ na środowisko 11 Wpływ eksploatacji górniczej 12 Warunki ochrony przeciwpożarowej 13 Rozwiązania konstrukcyjne i materiałowe 1 Podstawa opracowania Podstawą do opracowania niniejszej dokumentacji są: Zlecenie inwestora Uzgodnienia z Inwestorem Obowiązujące normy i przepisy 2 Przedmiot inwestycji i cel inwestycji Przedmiotem inwestycji jest istniejący istniejący ogród Miejskiego Przedszkola Nr 2 położonego przy ul. Ciechomickiej 68 w Płocku. Celem inwestycji jest poprawa warunków rekreacji dzieci uczęszczających do przedszkola. 3 Stan istniejący Teren będący obszarem inwestycji znajduje się na ogrodzonym terenie Przedszkola. Na obszarze inwestycji znajdują cię chodniki, latarnie i elementy małej architektury, w tym stałe urządzenia zabawowe. 4 Przeznaczenie i program użytkowy Istniejące przeznaczenie terenu przedszkolny ogród, nie ulegnie zmianie. Na program użytkowy składać się będą trzy oddzielne place zabaw o nawierzchni poliuretanowej. Na placach zainstalowane będą stałe urządzenia zabawowe. Program będzie uzupełniony o tablicę z regulaminem. 5 Opinia geotechniczna Projektowany obiekt zalicza się do pierwszej kategorii geotechnicznej. W podłożu gruntowym występują gleba i gliny lodowcowe. Warunki gruntowo wodne występujące w podłożu projektowanej inwestycji są proste. Grunty występujące w poziomie posadowienia umożliwiają posadowienie obiektu na stopie fundamentowej. 6 Zestawienie powierzchni Powierzchnia działki 9.824,0 m 2 Powierzchnia obszaru inwestycji 1.200,0 m 2 Powierzchnia nawierzchni bezpiecznej (poliuretanowej) 214,5 m 2 Powierzchnia rekultywowanych trawników 150,0 m 2

4 7 Projektowane zagospodarowanie terenu Zaplanowano budowę trzech oddzielnych placów zabaw o nawierzchni poliuretanowej, miękkiej, wykonywanej na miejscu. Nawierzchnie otoczona będzie gumowymi obrzeżami. Place zabaw wyposażone będą w zestaw stałych zabawek. Przy chodniku zaplanowano ustawienie tablicy z regulaminem. W miejscach zniszczonych pracami budowlanymi zostaną zrekultywowane istniejące trawniki. 8 Dostosowanie dla potrzeb osób niepełnosprawnych Cały zespół wraz z elementami towarzyszącymi znajduje się na poziomie otaczającego gruntu i jest w pełni dostępny dla osób niepełnosprawnych. 9 Ochrona konserwatorska Teren nie jest objęty ochroną konserwatorską. 10 Wpływ na środowisko Inwestycja nie wpływa na środowisko i otaczający ją teren oraz nie stwarza zagrożenia dla zdrowia ludzi. Brak emisji zanieczyszczeń gazowych. Brak emisji hałasu, wibracji i promieniowania. Brak wpływu na drzewostan i glebę. Nie planuje się wycinki istniejących drzew. Odprowadzenie wód deszczowych, istniejące, bez zmian, powierzchniowo, na teren działki własnej. 11 Wpływ eksploatacji górniczej Działka nie znajduje się w granicach terenu górniczego. 12 Ochrona przeciwpożarowa Nie dotyczy wyłącznie tereny zewnętrzne, otwarte. 13 Rozwiązania konstrukcyjne i materiałowe 13.1 Budowa nawierzchni bezpiecznej Nawierzchnię bezpieczną zaprojektowano jako kolorową, poliuretanową, wykonaną na miejscu (bezspoinową). Nawierzchnia będzie ograniczona gumowymi obrzeżami dedykowanymi dla nawierzchni bezpiecznych. Nawierzchnia w trzech kolorach innym dla każdego placu zabaw. Powierzchnia: 214,5 m Podbudowa Pod nawierzchnię przeznaczoną pod nawierzchnię poliuretanową należy wykonać podbudowę z kruszyw kamiennych. Podbudowa składająca się z następujących warstw w kolejności ich wykonywania: geowłóknina F22 warstwa z tłucznia kamiennego frakcji 0 31,5 mm - gr. 15 cm (podane grubości warstw odnoszą się do grubości po zagęszczeniu) Uwaga: zamawiający nie dopuszcza wykonania podbudowy z kamienia (tłucznia) wapiennego. Geowłóknina poliestrowa, przeszywana, bez spoiw chemicznych. Wytrzymałość na rozciąganie min. 6 kn/m. Przepuszczalność wody min. 90 l/m²s Nawierzchnia W projekcie przewidziano nawierzchnię bezspoinową, kolorową, bezpieczną, wykonywaną w miejscu wbudowania. Nawierzchnia odporna na działanie zmiennych warunków atmosferycznych, elastyczna, trwała i przepuszczalna dla wody. Produkt posiadający atest Polskiego Instytutu Higieny i certyfikat zgodności potwierdzający spełnianie wymogów bezpieczeństwa zawartych w: PN-EN 1177:2009, PN-EN :2009, PN-EN :2009. Nawierzchnia zbudowana jest z dwóch warstw granulatu gumowego. Spodnia warstwa nadaje nawierzchni odpowiednią elastyczność i amortyzuje siłę upadku dziecka - składa się z granulatu pochodzącego z recyklingu. Wierzchnia, nadająca nawierzchni odpowiedni efekt wizualny, wykonana jest z granulatu EPDM- z produkcji pierwotnej. Granulat łączony jest za pomocą kleju poliuretanowego. Grubość wierzchniej warstwy EPDM to min. 8 mm, grubość warstwy spodniej SBR uzależniona od wysokości upadkowej konkretnego urządzenia. Nawierzchnię wykonać ze spadkiem 0,5% w kierunku trawników. Grubość nawierzchni uzależniona jest od wysokości swobodnego upadku (WSU) poszczególnych urządzeń i ich stref bezpieczeństwa. Grubości podane na rysunkach dostosowano do WSU zapisanych w projekcie jako maksymalne oraz przykładowego systemu

5 nawierzchni (FLEXTOP). Rzeczywiste wielkości strefy bezpiecznej i grubość nawierzchni powinny być zgodne z kartami technicznymi dostarczonych produktów (urządzenia zabawowe i nawierzchnia). Grubość nawierzchni dla poszczególnych urządzeń w/g w/w systemu: Zestaw Nr 1: 80 mm Zestaw Nr 2: 50 mm Zestaw Nr 3: 50 mm Zestaw Nr 4: 110 mm Zestaw Nr 5: 20 mm Zestaw Nr 6: 20 mm Zestaw Nr 7 20 mm Kolorystyka Nawierzchnia wykonana w trzech kolorach: niebieski (RAL5024) 90,0 m 2 zielony(ral6011) 67,4 m 2 żółty (RAL1012) 57,1 m Obrzeża gumowe Wokół całej nawierzchni należy wykonać obrzeża gumowe. Obrzeża gumowe, prefabrykowane 75 x 25 x 5 cm. Obrzeże wykonane z granulatu SBR połączonego klejem poliuretanowym. Kolor czerwony. Element musi posiadać atest PZH. Obrzeża posadawiać na ławie z betonu wylewanego klasy nie niższej niż C12/15. Grubość ławy 10 cm + opory wysokości min. 14 cm i szerokości o 10 cm większej z każdej strony niż szerokość obrzeża. Górne powierzchnie ław wykonać ze spadkiem. Ilość: 114,4 m.b Dokumenty i badania Dla potwierdzenia wymaganej jakości zastosowanych produktów i właściwego wykonania nawierzchni bezpiecznej wymagane jest, na etapie przetargu przedstawienie niektórych dokumentów, a po zrealizowaniu inwestycji odpowiednich badań. Dokumenty nawierzchni które należy dołączyć do oferty przetargowej: autoryzacja Producenta na zadanie objęte przetargiem atest PZH certyfikat potwierdzający wysokość amortyzowanego upadku instrukcja montażu, kontroli i konserwacji nawierzchni 13.2 Nawierzchnia trawiasta Na powierzchni zniszczonej pracami budowlanymi należy przeprowadzić rekultywację istniejących trawników. Ilość: 150,0 m Podłoże Po osunięciu darni przekopać teren glebogryzarką i usunąć wszelkie chwasty kłączowe. Darninę należy dostarczyć na teren inwestycji od producenta deklarującego możliwość jej instalacji na boiskach sportowych Trawa Obszar obsiać mieszanką traw o następującym składzie: Życica trwała (lolium perenne) 15%, kostrzewa czerwona rozłogowa 20%, kostrzewa czerwona kępowa 15%, wiechlina łąkowa (poa pratensis) 50%, Zabawki i elementy małej architektury Wszystkie nowe zabawki powinny posiadać atesty i dopuszczenia do użytkowania. Podane na rysunkach urządzenia są przykładowe. Ostateczne ich rozmieszczenie powinno uwzględniać rzeczywiste strefy bezpieczeństwa. Ostateczną kolorystykę urządzeń należy przedstawić do akceptacji zamawiającemu. Urządzenia i ich rozmieszczenie muszą spełniać wymogi normy PN- EN 1176:2009. Wszystkie elementy mocowane trwale do gruntu w sposób zgodny z instrukcją dostawcy.

6 Zestaw wóz strażacki (poz. 1) Zestaw stylizowany na wóz strażacki wyposażony w min.: 2 podesty szoferkę z ławą rurę strażacką Elementy nośne wykonane z drewna klejonego. Mocowane do fundamentu markami stalowymi. Elementy płytowe z płyt HDPE lub sklejki wododpornej. Podesty z antypoślizgowej sklejki wodoodpornej. Wymiary urządzenia min. 320 x 170 cm. Max. wysokość upadkowa: max. 2,0 m. Huśtawka bocianie gniazdo (poz. 2) Huśtawka z dużym linowym siedziskiem. Elementy nośne wykonane z drewna klejonego. Mocowane do fundamentu markami stalowymi. Górna belka metalowa. Zawiesie huśtawki z łańcucha chromowego i tulej teflonowych. Siedziska gumowe zbrojone profilami aluminiowymi. Długość urządzenia min. 1,9 m, wys. min. 2,4. Max. wysokość upadkowa: max. 1,3 m. Huśtawka wahadłowa, podwójna (poz. 3) Huśtawka z dwiema ławeczkami. Elementy nośne wykonane z drewna klejonego. Mocowane do fundamentu markami stalowymi. Górna belka metalowa. Zawiesie huśtawki z łańcucha chromowego i tulej teflonowych. Siedziska gumowe zbrojone profilami aluminiowymi. Długość urządzenia min. 1,9 m, wys. min. 2,4. Max. wysokość upadkowa: max. 1,3 m. Klepsydra linowa (poz. 4) Zestaw składający się ze słupa i 2 obręczy połączonych linową pajęczyną. Elementy nośne wykonane ze stali malowanej proszkowo. Liny polipropylenowe z rdzeniem stalowym Ø min. 15 mm. Elementy wykończeniowe i łączniki z tworzyw sztucznych. Wymiary urządzenia min. 180 cm (średnica), 300 cm (wysokość). Max. wysokość upadkowa: max. 2,5 m.

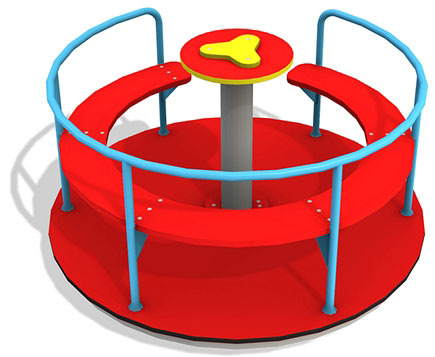

7 Zestaw karoca (poz. 5) Zestaw stylizowany na karocę wyposażony w min.: podest kabinę z 2 ławkami, kozłem i schodkami wejściowymi dach Elementy nośne wykonane z drewna klejonego. Mocowane do fundamentu markami stalowymi. Elementy płytowe z płyt HDPE lub sklejki wododpornej. Podesty z antypoślizgowej sklejki wodoodpornej. Wymiary urządzenia min. 160 x 130 cm. Max. wysokość upadkowa: max. 0,7 m. Karuzela tarczowa (poz. 6) Karuzela tarczowa z min. 3 uchwytami, bez siedzisk. Elementy nośne wykonane ze stali malowanej proszkowo. Płyta z blachy tłoczonej antypoślizgowo. Łożysko nie wymagające smarowania Siedziska i lementy wykończające ze sklejki wodoodpornej. Średnica urządzenia min. 1,3 cm. Max. wysokość upadkowa: max. 0,5 m. Samochód terenowy (poz. 7) Zestaw przeznaczony dla jednoczesnego użytkowania przez min czworo dzieci, w pozycji siedzącej. Min. 4 sprężyny stalowe. Elementy płytowe ze sklejki wododpornej lub płyt HDPE lub HPL. Elementy wykończające z tworzyw sztucznych. Wymiary urządzenia min. 180 x 60 cm. Max. wysokość upadkowa: max. 0,7 m. Tablica informacyjna z regulaminem (poz. 8) Konstrukcja urządzenia wykonana z rur stalowych min. Ø 35x2mm, całość ocynkowana ogniowo. Tablica z płyty HPL o wymiarach min. 50 x 70 cm, laminowana folią z nadrukiem, odporną na uv. Wysokość całego urządzenia cm ponad gruntem. Projektant architektury: arch. Bartosz Zdanowicz nr upr.: MA/089/04
