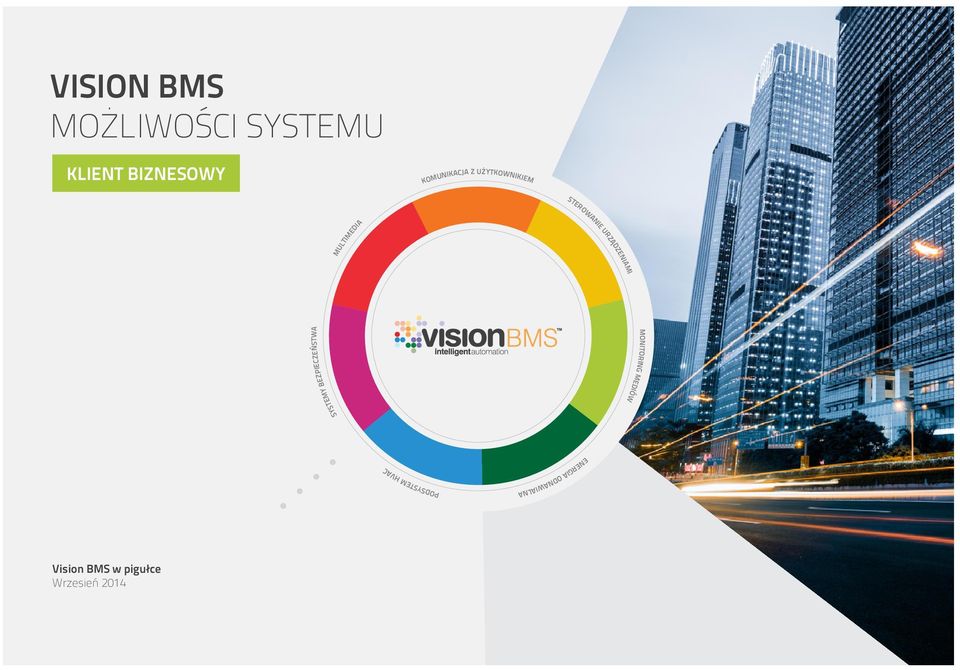

1 SYSTEMY BEZPIECZEŃSTWA VISION BMS MOŻLIWOŚCI SYSTEMU KLIENT BIZNESOWY KOMUNIKACJA Z UŻYTKOWNIKIEM STEROWANIE URZĄDZENIAMI MULTIMEDIA MONITORING MEDIÓW PODSYSTEM HVAC ENERGIA ODNAWIALNA Vision BMS w pigułce Wrzesień 2014

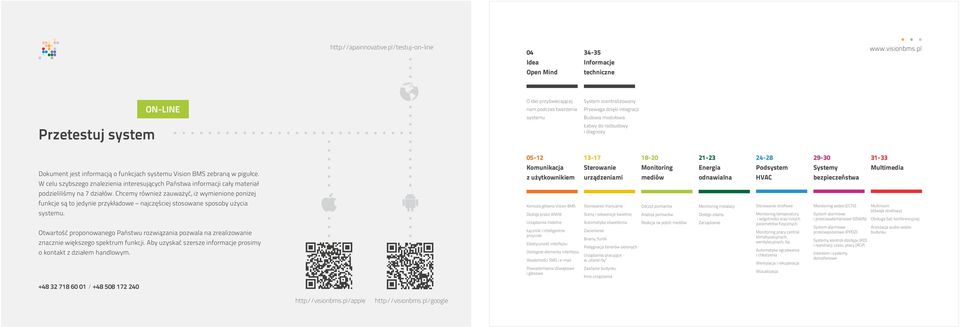

2 04 Idea Open Mind Informacje techniczne Przetestuj system ON-LINE O idei przyświecającej nam podczas tworzenia systemu System scentralizowany Przewaga dzięki integracji Budowa modułowa Łatwy do rozbudowy i diagnozy Dokument jest informacją o funkcjach systemu Vision BMS zebraną w pigułce. W celu szybszego znalezienia interesujących Państwa informacji cały materiał podzieliliśmy na 7 działów. Chcemy również zauważyć, iż wymienione poniżej funkcje są to jedynie przykładowe najczęściej stosowane sposoby użycia systemu. Otwartość proponowanego Państwu rozwiązania pozwala na zrealizowanie znacznie większego spektrum funkcji. Aby uzyskać szersze informacje prosimy o kontakt z działem handlowym Komunikacja z użytkownikiem Sterowanie urządzeniami Konsola główna Vision BMS Sterowanie manualne Dostęp przez WWW Sceny i sekwencje świetlne Urządzenia mobilne Automatyka oświetlenia Łączniki i inteligentne Zacienienie przyciski Bramy, furtki Elastyczność interfejsu Pielęgnacja terenów zielonych Dostępne elementy interfejsu Urządzenia pracujące Wiadomości SMS i w stand-by Powiadomienia dźwiękowe Zasilanie budynku i głosowe Inne urządzenia Monitoring mediów Odczyt pomiarów Analiza pomiarów Reakcja na pobór mediów Energia odnawialna Monitoring instalacji Dostęp zdalny Zarządzanie Podsystem HVAC Sterowanie strefowe Monitoring temperatury i wilgotności oraz innych parametrów fizycznych Monitoring pracy central klimatyzacyjnych, wentylacyjnych, itp. Automatyka ogrzewania i chłodzenia Wentylacja i rekuperacja Wizualizacja Systemy bezpieczeństwa Monitoring wideo (CCTV) System alarmowe i przeciwwłamaniowe (SSWiN) System alarmowe przeciwpożarowe (PPOŻ) Systemy kontroli dostępu (KD) i rejestracji czasu pracy (RCP) Interkom i systemy domofonowe Multimedia Multiroom (dźwięk strefowy) Obsługa Sali konferencyjnej Aranżacja audio-wideo budynku /

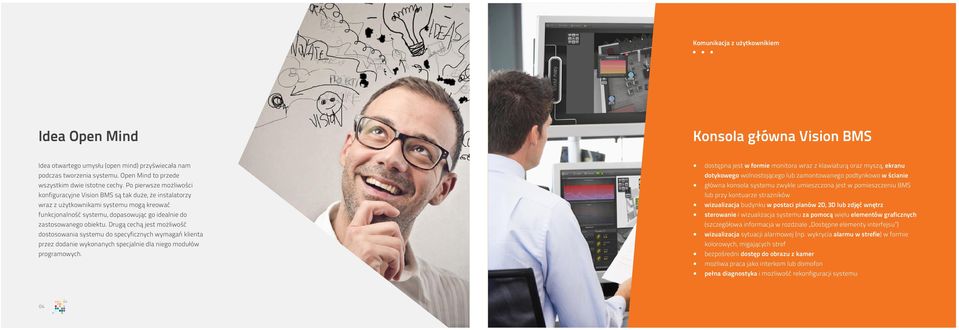

3 Komunikacja z użytkownikiem Idea Open Mind Konsola główna Vision BMS Idea otwartego umysłu (open mind) przyświecała nam podczas tworzenia systemu. Open Mind to przede wszystkim dwie istotne cechy. Po pierwsze możliwości konfiguracyjne Vision BMS są tak duże, że instalatorzy wraz z użytkownikami systemu mogą kreować funkcjonalność systemu, dopasowując go idealnie do zastosowanego obiektu. Drugą cechą jest możliwość dostosowania systemu do specyficznych wymagań klienta przez dodanie wykonanych specjalnie dla niego modułów programowych. dostępna jest w formie monitora wraz z klawiaturą oraz myszą, ekranu dotykowego wolnostojącego lub zamontowanego podtynkowo w ścianie główna konsola systemu zwykle umieszczona jest w pomieszczeniu BMS lub przy kontuarze strażników wizualizacja budynku w postaci planów 2D, 3D lub zdjęć wnętrz sterowanie i wizualizacja systemu za pomocą wielu elementów graficznych (szczegółowa informacja w rozdziale Dostępne elementy interfejsu ) wizualizacja sytuacji alarmowej (np. wykrycia alarmu w strefie) w formie kolorowych, migających stref bezpośredni dostęp do obrazu z kamer możliwa praca jako interkom lub domofon pełna diagnostyka i możliwość rekonfiguracji systemu

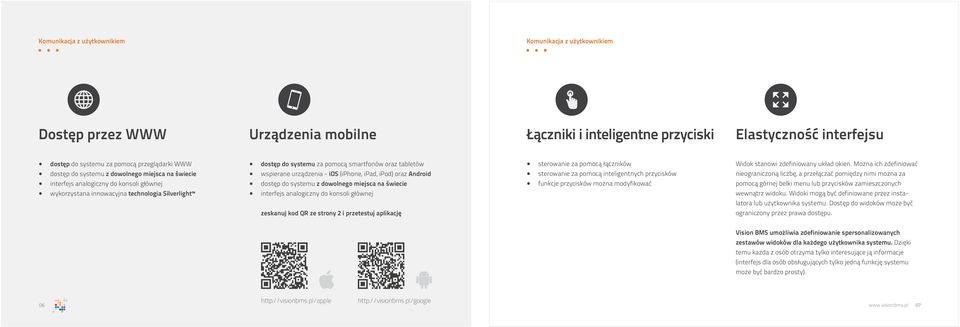

4 Komunikacja z użytkownikiem Komunikacja z użytkownikiem Dostęp przez WWW Urządzenia mobilne Łączniki i inteligentne przyciski Elastyczność interfejsu dostęp do systemu za pomocą przeglądarki WWW dostęp do systemu z dowolnego miejsca na świecie interfejs analogiczny do konsoli głównej wykorzystana innowacyjna technologia Silverlight dostęp do systemu za pomocą smartfonów oraz tabletów wspierane urządzenia - ios (iphone, ipad, ipod) oraz Android dostęp do systemu z dowolnego miejsca na świecie interfejs analogiczny do konsoli głównej zeskanuj kod QR ze strony 2 i przetestuj aplikację sterowanie za pomocą łączników sterowanie za pomocą inteligentnych przycisków funkcje przycisków można modyfikować Widok stanowi zdefiniowany układ okien. Można ich zdefiniować nieograniczoną liczbę, a przełączać pomiędzy nimi można za pomocą górnej belki menu lub przycisków zamieszczonych wewnątrz widoku. Widoki mogą być definiowane przez instalatora lub użytkownika systemu. Dostęp do widoków może być ograniczony przez prawa dostępu. Vision BMS umożliwia zdefiniowanie spersonalizowanych zestawów widoków dla każdego użytkownika systemu. Dzięki temu każda z osób otrzyma tylko interesujące ją informacje (interfejs dla osób obsługujących tylko jedną funkcję systemu może być bardzo prosty)

5 Komunikacja z użytkownikiem uzbrojenie alarmu Komunikacja z użytkownikiem okno kamery Dostępne elementy interfejsu okno mapy okno wykresu Sygnalizatory, suwaki, przyciski Najbardziej uniwersalne elementy, które z jednej strony pozwalają na odczyt stanu systemu, a z drugiej umożliwiają sterowanie. Do wyboru są przyciski jedno i dwustanowe, suwaki, zadajniki RGB, sygnalizatory dwustanowe, liczbowe i tekstowe. Szyfrator Po wprowadzeniu poprawnego numeru PIN aktywuje akcję w systemie. Używany jest najczęściej do rozbrajania alarmu lub funkcji niedostępnych dla każdego. Dla zwiększenia bezpieczeństwa dostępna jest opcja losowania kolejności wyświetlania przycisków szyfratora (nie możliwe jest wtedy domyślenie się numeru PIN po rozmieszczeniu odcisków palców na ekranie). stan systemu alarmowego lista osób uprawnionych i przebywających w pomieszczeniu Lista Lista umożliwia zliczanie elementów. Najczęściej używana do zliczania osób znajdujących się w budynku lub samochodów znajdujących się na parkingu. Okno mapy Przedstawia plan lub zdjęcie wnętrza wraz z naniesionymi ikonami aktywującymi poszczególne funkcje budynku. Obraz wewnątrz okna możemy w dowolny sposób powiększać, zmniejszać i przesuwać, aby zlokalizować najbardziej interesujące nas miejsce. Taki sposób prezentacji bardzo ułatwia obsługę przede wszystkim w dużych obiektach, ponieważ wskazuje fizyczną lokalizację urządzenia, którym będziemy sterować. Okno mapy może automatycznie przesunąć się w miejsce budynku, które wymaga naszej uwagi. Okno kamery Przedstawia obraz z kamery, umożliwia sterowanie kamerami obrotowymi oraz manualne uruchamianie nagrań wideo i wykonywania zdjęć. Dziennik zdarzeń Reprezentuje wszystkie wydarzenia, które miały miejsce w systemie. dziennik zdarzeń Okno wykresu Przedstawia wykres dowolnej wartości liczbowej w czasie. Najczęściej jest używany do reprezentacji wartości fizycznej (np. temperatury) lub zużycia medium (np. energii elektrycznej). Wizualność wykresu można sparametryzować, dopasowując go do swoich potrzeb

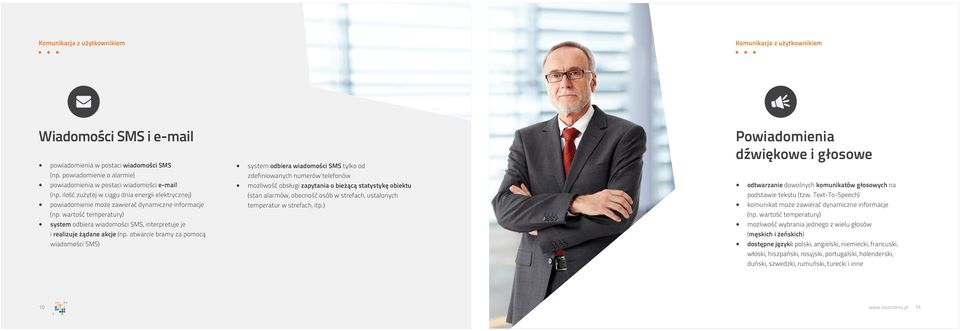

6 Komunikacja z użytkownikiem Komunikacja z użytkownikiem Wiadomości SMS i powiadomienia w postaci wiadomości SMS (np. powiadomienie o alarmie) powiadomienia w postaci wiadomości (np. ilość zużytej w ciągu dnia energii elektrycznej) powiadomienie może zawierać dynamiczne informacje (np. wartość temperatury) system odbiera wiadomości SMS, interpretuje je i realizuje żądane akcje (np. otwarcie bramy za pomocą wiadomości SMS) system odbiera wiadomości SMS tylko od zdefiniowanych numerów telefonów możliwość obsługi zapytania o bieżącą statystykę obiektu (stan alarmów, obecność osób w strefach, ustalonych temperatur w strefach, itp.) Powiadomienia dźwiękowe i głosowe odtwarzanie dowolnych komunikatów głosowych na podstawie tekstu (tzw. Text-To-Speech) komunikat może zawierać dynamiczne informacje (np. wartość temperatury) możliwość wybrania jednego z wielu głosów (męskich i żeńskich) dostępne języki: polski, angielski, niemiecki, francuski, włoski, hiszpański, rosyjski, portugalski, holenderski, duński, szwedzki, rumuński, turecki i inne

7 Sterowanie urządzeniami Sterowanie urządzeniami Sterowanie manualne Sceny i sekwencje świetlne za pomocą łączników (najczęściej wykorzystywane łączniki dzwonkowe) za pomocą przycisków inteligentnych za pomocą konsoli głównej systemu za pomocą urządzeń mobilnych za pomocą przeglądarki WWW za pomocą bezprzewodowych przycisków xcomfort za pomocą wiadomości SMS panel dotykowy, urządzenia mobilne oraz przeglądarka WWW umożliwia sterowanie oświetleniem RGB poprzez wybranie predefiniowanego koloru lub wybranie dowolnego koloru z palety barw informacja o aktualnie włączonych obwodach świetlnych oraz uruchomionych urządzeniach jest dostępna w konsoli głównej systemu, lokalnych panelach operacyjnych, urządzeniach mobilnych oraz przez przeglądarkę WWW Scena świetlna jednoczesne uruchomienie wielu punktów świetlnych zadanie każdemu z punktów świetlnych innej jasności lub koloru możliwość powiązania scen świetlnych z automatyką oświetlenia możliwość powiązania scen świetlnych ze sterowaniem roletami, żaluzjami, markizami lub windami na TV sceny świetlne zależne od pory dnia lub trybu pracy budynku Sekwencja świetlna uruchamianie kolejnych źródeł światła (jednego po drugim) zwiększa efekt jest praktyczne (śledzenie ruchu) możliwość powiązania z automatyką lub sceną świetlną możliwość powiązania z roletami, żaluzjami, markizami lub windami na TV

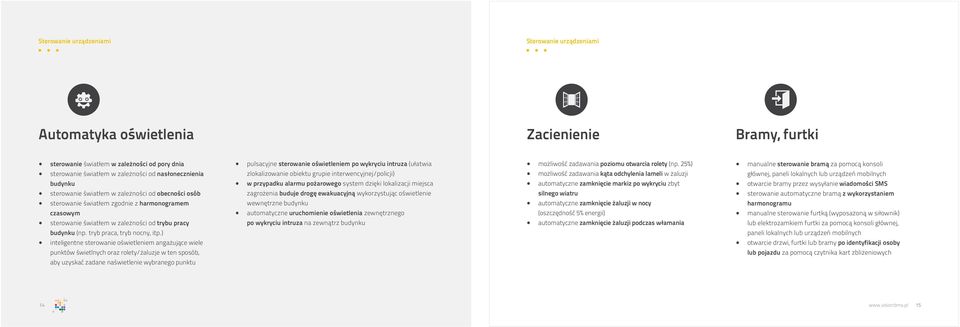

8 Sterowanie urządzeniami Sterowanie urządzeniami Automatyka oświetlenia Zacienienie Bramy, furtki sterowanie światłem w zależności od pory dnia sterowanie światłem w zależności od nasłonecznienia budynku sterowanie światłem w zależności od obecności osób sterowanie światłem zgodnie z harmonogramem czasowym sterowanie światłem w zależności od trybu pracy budynku (np. tryb praca, tryb nocny, itp.) inteligentne sterowanie oświetleniem angażujące wiele punktów świetlnych oraz rolety/żaluzje w ten sposób, aby uzyskać zadane naświetlenie wybranego punktu pulsacyjne sterowanie oświetleniem po wykryciu intruza (ułatwia zlokalizowanie obiektu grupie interwencyjnej/policji) w przypadku alarmu pożarowego system dzięki lokalizacji miejsca zagrożenia buduje drogę ewakuacyjną wykorzystując oświetlenie wewnętrzne budynku automatyczne uruchomienie oświetlenia zewnętrznego po wykryciu intruza na zewnątrz budynku możliwość zadawania poziomu otwarcia rolety (np. 25%) możliwość zadawania kąta odchylenia lameli w żaluzji automatyczne zamknięcie markiz po wykryciu zbyt silnego wiatru automatyczne zamknięcie żaluzji w nocy (oszczędność 5% energii) automatyczne zamknięcie żaluzji podczas włamania manualne sterowanie bramą za pomocą konsoli głównej, paneli lokalnych lub urządzeń mobilnych otwarcie bramy przez wysyłanie wiadomości SMS sterowanie automatyczne bramą z wykorzystaniem harmonogramu manualne sterowanie furtką (wyposażoną w siłownik) lub elektrozamkiem furtki za pomocą konsoli głównej, paneli lokalnych lub urządzeń mobilnych otwarcie drzwi, furtki lub bramy po identyfikacji osoby lub pojazdu za pomocą czytnika kart zbliżeniowych

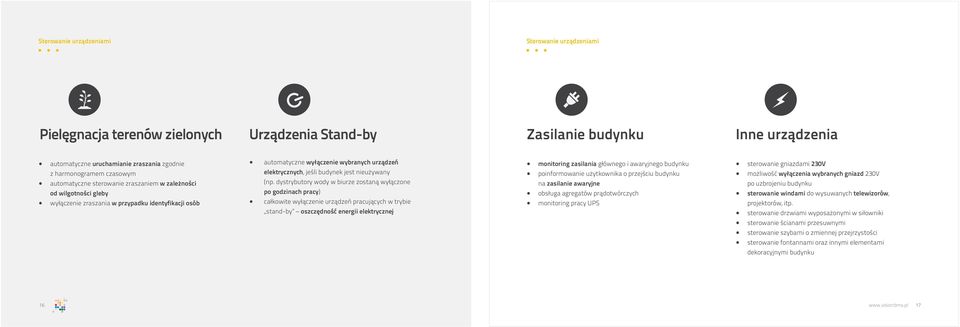

9 Sterowanie urządzeniami Sterowanie urządzeniami Pielęgnacja terenów zielonych Urządzenia Stand-by Zasilanie budynku Inne urządzenia automatyczne uruchamianie zraszania zgodnie z harmonogramem czasowym automatyczne sterowanie zraszaniem w zależności od wilgotności gleby wyłączenie zraszania w przypadku identyfikacji osób automatyczne wyłączenie wybranych urządzeń elektrycznych, jeśli budynek jest nieużywany (np. dystrybutory wody w biurze zostaną wyłączone po godzinach pracy) całkowite wyłączenie urządzeń pracujących w trybie stand-by oszczędność energii elektrycznej monitoring zasilania głównego i awaryjnego budynku poinformowanie użytkownika o przejściu budynku na zasilanie awaryjne obsługa agregatów prądotwórczych monitoring pracy UPS sterowanie gniazdami 230V możliwość wyłączenia wybranych gniazd 230V po uzbrojeniu budynku sterowanie windami do wysuwanych telewizorów, projektorów, itp. sterowanie drzwiami wyposażonymi w siłowniki sterowanie ścianami przesuwnymi sterowanie szybami o zmiennej przejrzystości sterowanie fontannami oraz innymi elementami dekoracyjnymi budynku

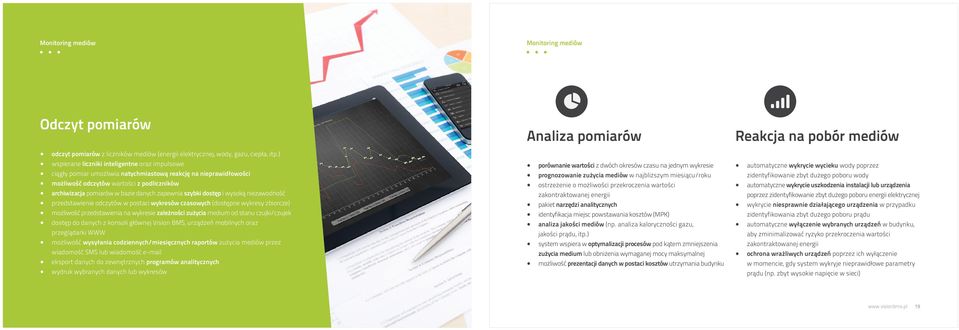

10 Monitoring mediów Monitoring mediów Odczyt pomiarów odczyt pomiarów z liczników mediów (energii elektrycznej, wody, gazu, ciepła, itp.) wspierane liczniki inteligentne oraz impulsowe ciągły pomiar umożliwia natychmiastową reakcję na nieprawidłowości możliwość odczytów wartości z podliczników archiwizacja pomiarów w bazie danych zapewnia szybki dostęp i wysoką niezawodność przedstawienie odczytów w postaci wykresów czasowych (dostępne wykresy zbiorcze) możliwość przedstawienia na wykresie zależności zużycia medium od stanu czujki/czujek dostęp do danych z konsoli głównej Vision BMS, urządzeń mobilnych oraz przeglądarki WWW możliwość wysyłania codziennych/miesięcznych raportów zużycia mediów przez wiadomość SMS lub wiadomość eksport danych do zewnętrznych programów analitycznych wydruk wybranych danych lub wykresów Analiza pomiarów porównanie wartości z dwóch okresów czasu na jednym wykresie prognozowanie zużycia mediów w najbliższym miesiącu/roku ostrzeżenie o możliwości przekroczenia wartości zakontraktowanej energii pakiet narzędzi analitycznych identyfikacja miejsc powstawania kosztów (MPK) analiza jakości mediów (np. analiza kaloryczności gazu, jakości prądu, itp.) system wspiera w optymalizacji procesów pod kątem zmniejszenia zużycia medium lub obniżenia wymaganej mocy maksymalnej możliwość prezentacji danych w postaci kosztów utrzymania budynku Reakcja na pobór mediów automatyczne wykrycie wycieku wody poprzez zidentyfikowanie zbyt dużego poboru wody automatyczne wykrycie uszkodzenia instalacji lub urządzenia poprzez zidentyfikowanie zbyt dużego poboru energii elektrycznej wykrycie niesprawnie działającego urządzenia w przypadku zidentyfikowania zbyt dużego poboru prądu automatyczne wyłączenie wybranych urządzeń w budynku, aby zminimalizować ryzyko przekroczenia wartości zakontraktowanej energii ochrona wrażliwych urządzeń poprzez ich wyłączenie w momencie, gdy system wykryje nieprawidłowe parametry prądu (np. zbyt wysokie napięcie w sieci)

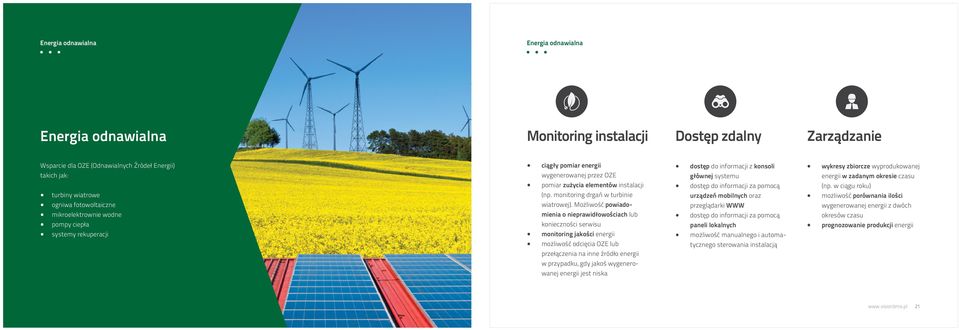

11 Energia odnawialna Energia odnawialna Energia odnawialna Monitoring instalacji Dostęp zdalny Zarządzanie Wsparcie dla OZE (Odnawialnych Źródeł Energii) takich jak: turbiny wiatrowe ogniwa fotowoltaiczne mikroelektrownie wodne pompy ciepła systemy rekuperacji ciągły pomiar energii wygenerowanej przez OZE pomiar zużycia elementów instalacji (np. monitoring drgań w turbinie wiatrowej). Możliwość powiadomienia o nieprawidłowościach lub konieczności serwisu monitoring jakości energii możliwość odcięcia OZE lub przełączenia na inne źródło energii dostęp do informacji z konsoli głównej systemu dostęp do informacji za pomocą urządzeń mobilnych oraz przeglądarki WWW dostęp do informacji za pomocą paneli lokalnych możliwość manualnego i automatycznego sterowania instalacją wykresy zbiorcze wyprodukowanej energii w zadanym okresie czasu (np. w ciągu roku) możliwość porównania ilości wygenerowanej energii z dwóch okresów czasu prognozowanie produkcji energii w przypadku, gdy jakoś wygenerowanej energii jest niska

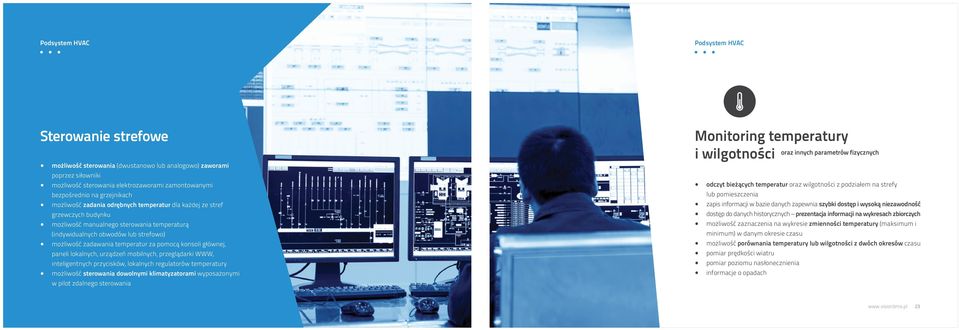

12 Podsystem HVAC Podsystem HVAC Sterowanie strefowe możliwość sterowania (dwustanowo lub analogowo) zaworami poprzez siłowniki możliwość sterowania elektrozaworami zamontowanymi bezpośrednio na grzejnikach możliwość zadania odrębnych temperatur dla każdej ze stref grzewczych budynku możliwość manualnego sterowania temperaturą (indywidualnych obwodów lub strefowo) możliwość zadawania temperatur za pomocą konsoli głównej, paneli lokalnych, urządzeń mobilnych, przeglądarki WWW, inteligentnych przycisków, lokalnych regulatorów temperatury możliwość sterowania dowolnymi klimatyzatorami wyposażonymi w pilot zdalnego sterowania Monitoring temperatury i wilgotności oraz innych parametrów fizycznych odczyt bieżących temperatur oraz wilgotności z podziałem na strefy lub pomieszczenia zapis informacji w bazie danych zapewnia szybki dostęp i wysoką niezawodność dostęp do danych historycznych prezentacja informacji na wykresach zbiorczych możliwość zaznaczenia na wykresie zmienności temperatury (maksimum i minimum) w danym okresie czasu możliwość porównania temperatury lub wilgotności z dwóch okresów czasu pomiar prędkości wiatru pomiar poziomu nasłonecznienia informacje o opadach

13 Podsystem HVAC Podsystem HVAC Monitoring pracy centrali klimatyzacyjnych, wentylacyjnych itp. współpraca z zewnętrznymi sterownikami ogrzewania, chłodzenia lub wentylacji ciągły monitoring pracy central zbieranie informacji w bazie danych odczyt alarmów z central zadawanie parametrów pracy central wizualizacja pracy central optymalny dobór parametrów pracy w celu minimalizacji zużycia mediów Automatyka ogrzewania i chłodzenia możliwość automatycznego sterowania temperaturą z wykorzystaniem: harmonogramów czasowych, pory dnia, odczytów z czujników ruchu i obecności możliwość wykorzystania innego źródła ciepła do szybkiego dogrzania pomieszczenia automatyczne dopasowanie temperatur w zależności od trybu pracy budynku (praca, noc, itp.) automatyczne wyłączenie grzania/chłodzenia w przypadku wykrycia otwarcia okna Wentylacja i rekuperacja możliwość sterowania wentylatorami, rekuperatorami oraz systemami nawiewno-wywiewnymi sterowanie automatyczne uruchamiające wentylację w celu zmniejszenia kosztów ogrzewania/chłodzenia (np. obniżenie temperatury budynku latem poprzez wentylację w nocy) sterowanie automatyczne zapewniające właściwe parametry powietrza (np. uruchamiane na podstawie pomiaru stężenia C0 2 w powietrzu) współpraca systemów wentylacji z systemami grzewczo-chłodzącymi (zapobiegania grzania i wentylacji w tym samym czasie) automatyczne uruchomienie wentylacji w przypadku wykrycia wycieku gazu wyłączenie wentylacji po wykryciu pożaru Wizualizacja wizualizacja temperatur, wilgotności oraz innych wartości fizycznych w poszczególnych strefach w postaci wykresów umieszczonych na planie budynku wizualizacja pracy central oraz innych urządzeń wchodzących w skład HVAC na planie budynku dostęp do informacji z głównej konsoli systemu, urządzeń mobilnych, przeglądarki WWW oraz lokalnych paneli sterowniczych

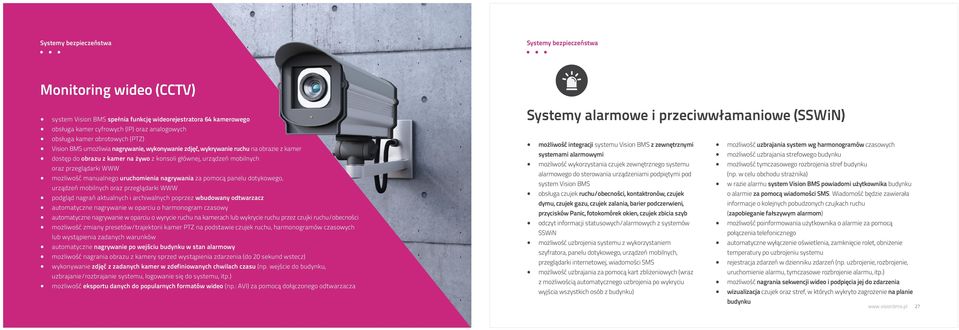

14 Systemy bezpieczeństwa Systemy bezpieczeństwa Monitoring wideo (CCTV) system Vision BMS spełnia funkcję wideorejestratora 64 kamerowego obsługa kamer cyfrowych (IP) oraz analogowych obsługa kamer obrotowych (PTZ) Vision BMS umożliwia nagrywanie, wykonywanie zdjęć, wykrywanie ruchu na obrazie z kamer dostęp do obrazu z kamer na żywo z konsoli głównej, urządzeń mobilnych oraz przeglądarki WWW możliwość manualnego uruchomienia nagrywania za pomocą panelu dotykowego, urządzeń mobilnych oraz przeglądarki WWW podgląd nagrań aktualnych i archiwalnych poprzez wbudowany odtwarzacz automatyczne nagrywanie w oparciu o harmonogram czasowy automatyczne nagrywanie w oparciu o wyrycie ruchu na kamerach lub wykrycie ruchu przez czujki ruchu/obecności możliwość zmiany presetów/trajektorii kamer PTZ na podstawie czujek ruchu, harmonogramów czasowych lub wystąpienia zadanych warunków automatyczne nagrywanie po wejściu budynku w stan alarmowy możliwość nagrania obrazu z kamery sprzed wystąpienia zdarzenia (do 20 sekund wstecz) wykonywanie zdjęć z zadanych kamer w zdefiniowanych chwilach czasu (np. wejście do budynku, uzbrajanie/rozbrajanie systemu, logowanie się do systemu, itp.) możliwość eksportu danych do popularnych formatów wideo (np.: AVI) za pomocą dołączonego odtwarzacza Systemy alarmowe i przeciwwłamaniowe (SSWiN) możliwość integracji systemu Vision BMS z zewnętrznymi systemami alarmowymi możliwość wykorzystania czujek zewnętrznego systemu alarmowego do sterowania urządzeniami podpiętymi pod system Vision BMS obsługa czujek ruchu/obecności, kontaktronów, czujek dymu, czujek gazu, czujek zalania, barier podczerwieni, przycisków Panic, fotokomórek okien, czujek zbicia szyb odczyt informacji statusowych/alarmowych z systemów SSWiN możliwość uzbrojenia systemu z wykorzystaniem szyfratora, panelu dotykowego, urządzeń mobilnych, przeglądarki internetowej, wiadomości SMS możliwość uzbrajania za pomocą kart zbliżeniowych (wraz z możliwością automatycznego uzbrojenia po wykryciu wyjścia wszystkich osób z budynku) możliwość uzbrajania system wg harmonogramów czasowych możliwość uzbrajania strefowego budynku możliwość tymczasowego rozbrojenia stref budynku (np. w celu obchodu strażnika) w razie alarmu system Vision BMS powiadomi użytkownika budynku o alarmie za pomocą wiadomości SMS. Wiadomość będzie zawierała informacje o kolejnych pobudzonych czujkach ruchu (zapobieganie fałszywym alarmom) możliwość poinformowania użytkownika o alarmie za pomocą połączenia telefonicznego automatyczne wyłączenie oświetlenia, zamknięcie rolet, obniżenie temperatury po uzbrojeniu systemu rejestracja zdarzeń w dzienniku zdarzeń (np. uzbrojenie, rozbrojenie, uruchomienie alarmu, tymczasowe rozbrojenie alarmu, itp.) możliwość nagrania sekwencji wideo i podpięcia jej do zdarzenia wizualizacja czujek oraz stref, w których wykryto zagrożenie na planie budynku

15 Systemy bezpieczeństwa Systemy bezpieczeństwa Systemy alarmowe przeciwpożarowe (PPOŻ) Systemy kontroli dostępu (KD) i rejestracji czasu pracy (RCP) możliwość integracji systemu Vision BMS z zewnętrznymi systemami przeciwpożarowymi możliwość poinformowania użytkownika budynku o wystąpieniu zagrożenia za pomocą wiadomości SMS lub połączenia telefonicznego wraz z informacją o miejscu zdarzenia uruchomienie wentylacji w przypadku wykrycia wycieku gazu lub tlenku węgla wyłączenie wentylacji w przypadku wykrycia pożaru uruchomienie oświetlenia wskazującego drogę ewakuacyjną w przypadku wykrycia pożaru rejestracja zdarzeń w dzienniku zdarzeń (np. wyzwoleń czujek, uruchomienie systemów gaszących, reakcji personelu) możliwość nagrania sekwencji wideo i podpięcia jej do zdarzenia wizualizacja czujek oraz stref, w których wykryto zagrożenie na planie budynku w razie wykrycia zagrożenia wyświetlana zostaje instrukcja przeciwpożarowa w razie wykrycia zagrożenia komunikat głosowy informujący o rodzaju i lokalizacji zagrożenia komunikat głosowy może zawierać instrukcje przeciwpożarowe dla personelu dopasowane do zidentyfikowanego zagrożenia możliwość integracji systemu Vision BMS z zewnętrznymi systemami DSO kontrola dostępu do pomieszczeń na podstawie odczytu kart zbliżeniowych, czytników linii papilarnych lub klawiatur kodowych możliwość ograniczenia dostępu do pomieszczeń w wydzielonych przedziałach czasowych (np. dostęp do pokoju konferencyjnego tylko dla pracowników biurowych w godzinach 8-16) zbieranie informacji o godzinach wejść i wyjść oraz próbach nieautoryzowanych wejść w bazie danych obliczanie czasu pracy w danym dniu sumowanie okresów cząstkowych pracy w obrębie jednego dnia eksport danych do programów płacowo-kadrowych oraz plików.csv zliczanie osób przebywających aktualnie w pracy lub w wydzielonym pomieszczeniu/strefie dzięki integracji z CCTV możliwe wykonanie zdjęcia lub nagranie krótkiego materiału filmowego w chwili wejścia osoby do pomieszczenia budowa statystyk dotyczących obecności osób budowa statystyk dotyczących okresów wejścia/wyjścia osób możliwość zaopatrzenia drzwi w detekcję zamknięcia i informowanie o niedomknięciu drzwi możliwość wysłania powiadomienia SMS zawierającego godzinę i osobę, która ostatnia opuściła budynek możliwość wysłania wiadomości SMS do kierownika zespołu za każdym razem, gdy pracownik skończy pracę przed określoną godziną lub zostanie w pracy po godzinach

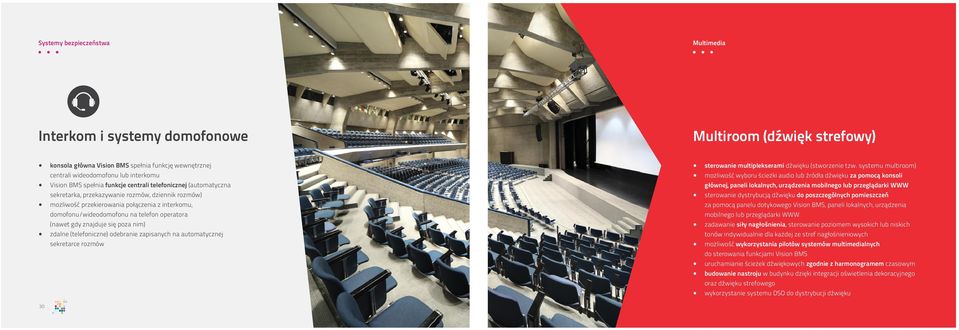

16 Systemy bezpieczeństwa Multimedia Interkom i systemy domofonowe Multiroom (dźwięk strefowy) konsola główna Vision BMS spełnia funkcję wewnętrznej centrali wideodomofonu lub interkomu Vision BMS spełnia funkcje centrali telefonicznej (automatyczna sekretarka, przekazywanie rozmów, dziennik rozmów) możliwość przekierowania połączenia z interkomu, domofonu/wideodomofonu na telefon operatora (nawet gdy znajduje się poza nim) zdalne (telefoniczne) odebranie zapisanych na automatycznej sekretarce rozmów sterowanie multiplekserami dźwięku (stworzenie tzw. systemu multiroom) możliwość wyboru ścieżki audio lub źródła dźwięku za pomocą konsoli głównej, paneli lokalnych, urządzenia mobilnego lub przeglądarki WWW sterowanie dystrybucją dźwięku do poszczególnych pomieszczeń za pomocą panelu dotykowego Vision BMS, paneli lokalnych, urządzenia mobilnego lub przeglądarki WWW zadawanie siły nagłośnienia, sterowanie poziomem wysokich lub niskich tonów indywidualnie dla każdej ze stref nagłośnieniowych możliwość wykorzystania pilotów systemów multimedialnych do sterowania funkcjami Vision BMS uruchamianie ścieżek dźwiękowych zgodnie z harmonogramem czasowym budowanie nastroju w budynku dzięki integracji oświetlenia dekoracyjnego oraz dźwięku strefowego wykorzystanie systemu DSO do dystrybucji dźwięku

17 Multimedia Obsługa sali konferencyjnej Aranżacja audio-video budynku 32 automatyka pracy oświetlenia, rolet/żaluzji (ograniczenie ilości światła w przypadku projekcji, optymalizacja światła w czasie prelekcji) automatyka urządzeń multimedialnych (uruchamianie telewizorów, wysuwanie projektorów, uruchamianie wind telewizorów, otwieranie pulpitów dyskusyjnych) współpraca z systemami rezerwacji sali konferencyjnej (przygotowanie odpowiednich parametrów powietrza) manualne sterowanie dystrybucją dźwięku za pomocą lokalnego panelu lub urządzenia mobilnego automatyka sterowania dystrybucją dźwięku (mikrofon, komputer prezentacyjny, system audio-wideo) zarządzanie systemami aranżacji budynku (systemy podświetlanej podłogi, mapping 3D, wielkoformatowe ekrany, laserowe efekty świetlne, generatory mgły, itp.) możliwość współpracy oświetlenia wewnętrznego, zewnętrznego i dekoracyjnego budynku z systemami audio-wideo wykorzystanie czujek budynku, aby otrzymać efekt interakcji osób z systemami audio-wideo uruchamianie systemów manualnie, we wskazanych chwilach czasu lub zgodnie z harmonogramem 33

18 Informacje techniczne Informacje techniczne System scentralizowany Przewaga dzięki integracji Budowa modułowa Łatwy do rozbudowy i diagnozy Vision BMS to scentralizowany system zarządzania komfortem, oświetleniem oraz bezpieczeństwem budynku, którego główną funkcją jest optymalizacja kosztów jego utrzymania budynku. Vision BMS łączy w sobie funkcje systemów BAS (Building Automation System), SMS (Security Management System), dodając przy tym funkcje zarządzania mediami w budynku oraz funkcje sterujące. Dzięki swojej konstrukcji Vision BMS posiada pełną informację na temat obiektu i potrafi podjąć prawidłową optymalną decyzję. W przypadku uszkodzenia lub odcięcia jednostki centralnej, poszczególne fragmenty systemu przechodzą w tryb pracy autonomicznej. Vision BMS jest systemem otwartym, co oznacza możliwość współpracy z innymi systemami dostępnymi na rynku. Często najkorzystniejszym rozwiązaniem jest połączenie funkcjonalności wielu wyspecjalizowanych systemów Vision BMS to umożliwia. System obsługuje większość otwartych protokołów oraz integruje się z najbardziej popularnymi na rynku systemami. Vision MES może komunikować się z systemami/urządzeniami komunikującymi się po standardowych protokołach takich jak: Modbus OPC DMX512 VoIP Lonworks Bacnet KNX M-Bus DALI 1-wire Wiegand Vision BMS, dzięki modułowej budowie, umożliwia łatwą rozbudowę zarówno jednostki centralnej, jak również pozostałego osprzętu systemu. Możliwa jest etapowa rozbudowa systemu pozwalająca na dopasowanie funkcji systemu do zmieniających się w czasie wymagań i potrzeb. Vision BMS, dzięki scentralizowanej budowie, wszystkie informacje diagnostyczne zbiera i udostępnia w jednostce centralnej. System dzięki autodiagnozie sam poinformuje, która z jego części funkcjonuje nieprawidłowo. Firma serwisująca system może nawiązać zdalną komunikację z systemem (jeśli użytkownik budynku wyrazi zgodę) i przeprowadzić akcję serwisową lub niektóre z usług rozszerzających funkcjonalność systemu bez konieczności niepokojenia klienta. W ramach udostępnionej dla Państwa usługi monitoringu systemu on-line firma serwisująca może w sposób automatyczny otrzymać informację o usterce systemu oraz przeprowadzić akcję serwisową bez konieczności angażowania klienta
