1

2 Spis treści 1. Pozyskanie aplikacji Logowanie Profile połączeniowe Menu główne Strefy Sceny świetlne Kamery Strefy grzewcze str. nr 2

3 1. Pozyskanie aplikacji Sterowanie systemem xvision z poziomu smartfona z systemem operacyjnym Android możliwe jest jedynie po pobraniu klienta androidowego xvision z Google Play. Aplikacja dostępna jest pod adresem: 2. Logowanie Po uruchomieniu aplikacji użytkownik zostaje poproszony o hasło dostępu do aplikacji głównej xvision. Hasło to jest konfigurowane w aplikacji głównej. Wyświetlana jest także nazwa aktualnie wybranego profilu połączeniowego. Zaznaczenie opcji Zapamiętaj hasło powoduje, że podczas kolejnego uruchomienia aplikacji xvision aplikacja zaproponuje ostatnio wprowadzone hasło. str. nr 3

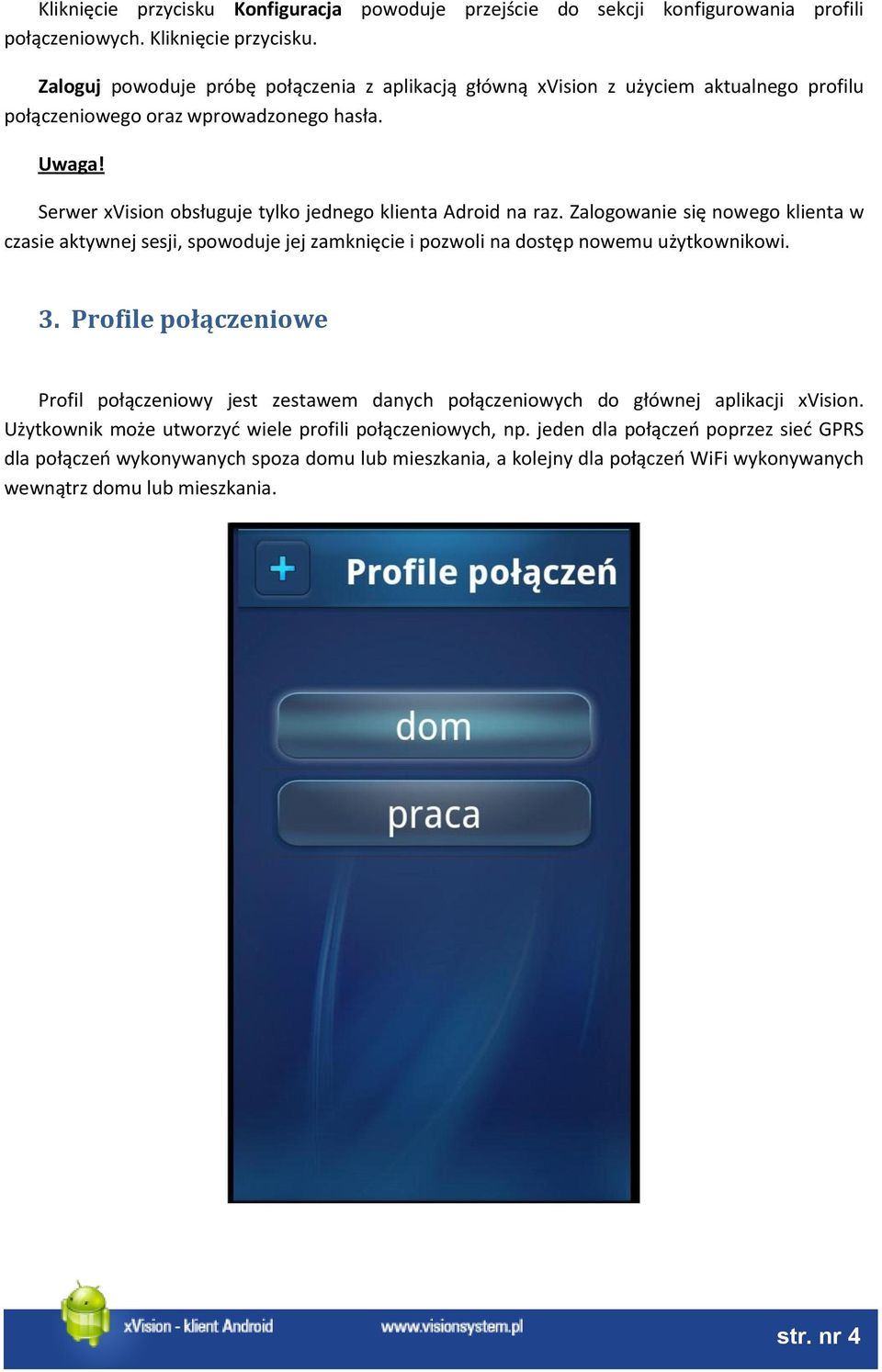

4 Kliknięcie przycisku Konfiguracja powoduje przejście do sekcji konfigurowania profili połączeniowych. Kliknięcie przycisku. Zaloguj powoduje próbę połączenia z aplikacją główną xvision z użyciem aktualnego profilu połączeniowego oraz wprowadzonego hasła. Uwaga! Serwer xvision obsługuje tylko jednego klienta Adroid na raz. Zalogowanie się nowego klienta w czasie aktywnej sesji, spowoduje jej zamknięcie i pozwoli na dostęp nowemu użytkownikowi. 3. Profile połączeniowe Profil połączeniowy jest zestawem danych połączeniowych do głównej aplikacji xvision. Użytkownik może utworzyć wiele profili połączeniowych, np. jeden dla połączeń poprzez sieć GPRS dla połączeń wykonywanych spoza domu lub mieszkania, a kolejny dla połączeń WiFi wykonywanych wewnątrz domu lub mieszkania. str. nr 4

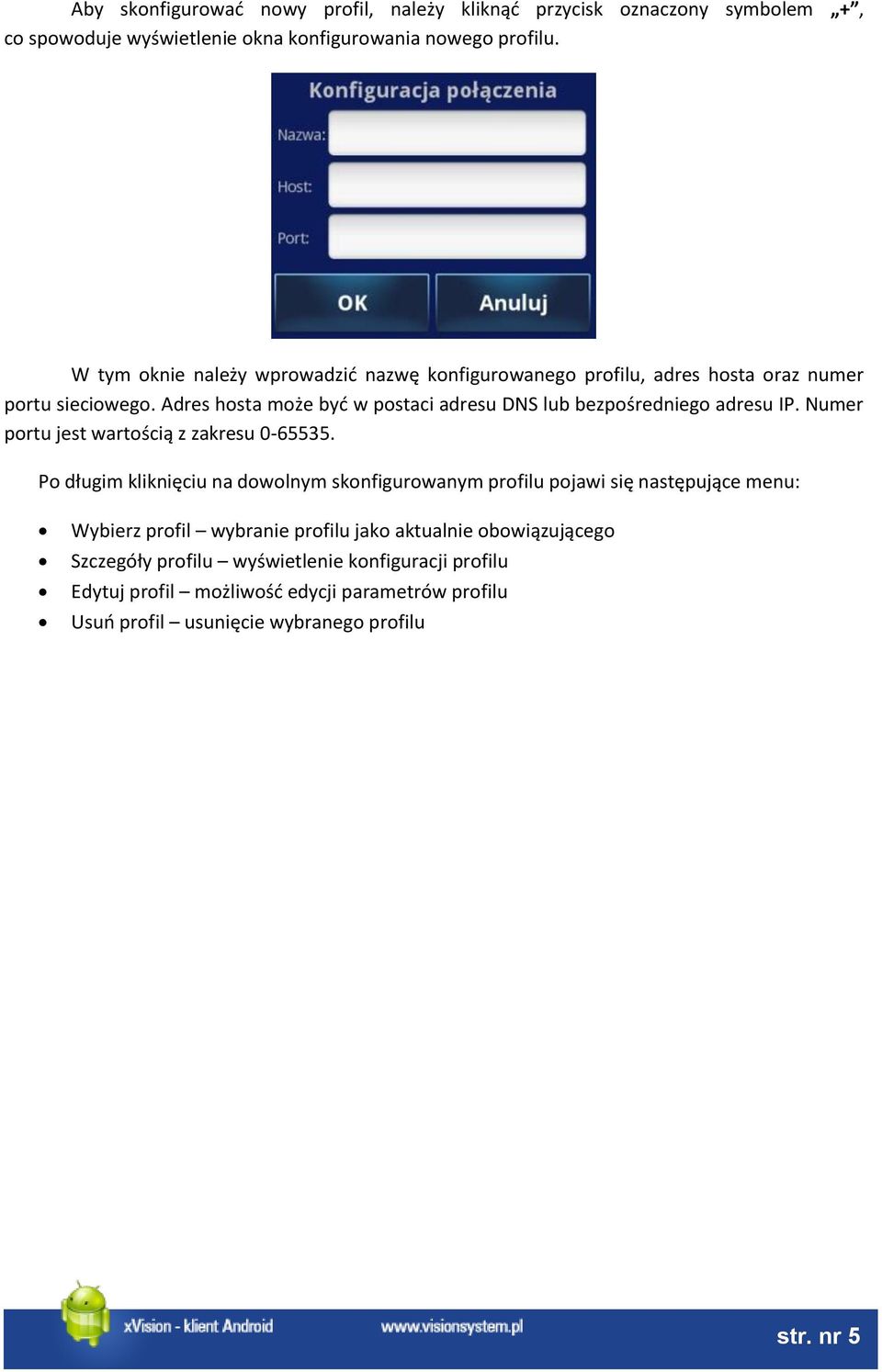

5 Aby skonfigurować nowy profil, należy kliknąć przycisk oznaczony symbolem +, co spowoduje wyświetlenie okna konfigurowania nowego profilu. W tym oknie należy wprowadzić nazwę konfigurowanego profilu, adres hosta oraz numer portu sieciowego. Adres hosta może być w postaci adresu DNS lub bezpośredniego adresu IP. Numer portu jest wartością z zakresu Po długim kliknięciu na dowolnym skonfigurowanym profilu pojawi się następujące menu: Wybierz profil wybranie profilu jako aktualnie obowiązującego Szczegóły profilu wyświetlenie konfiguracji profilu Edytuj profil możliwość edycji parametrów profilu Usuń profil usunięcie wybranego profilu str. nr 5

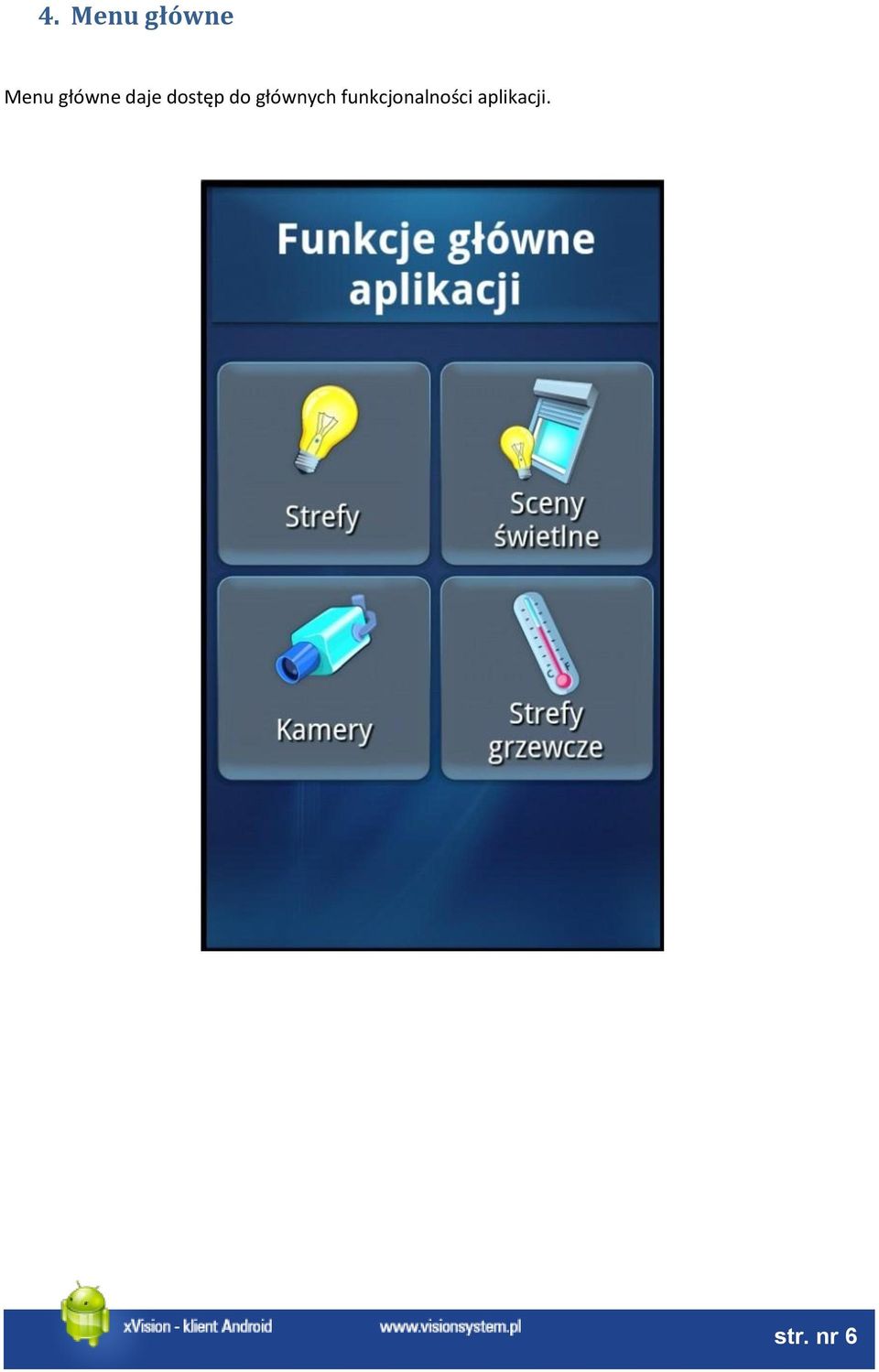

6 4. Menu główne Menu główne daje dostęp do głównych funkcjonalności aplikacji. str. nr 6

7 5. Strefy Po wybraniu elementu Strefy w menu głównym, pojawia się lista zdefiniowanych i aktywnych stref w aplikacji głównej xvision. Po wybraniu konkretnej strefy, pojawi się okno sterowania zawierająca elementy takie, jak skonfigurowane w głównej aplikacji xvision. W górnej części okna wyświetla się nazwa strefy. Pod nazwą znajdują się przyciski zmieniające aktualny zestaw elementów: str. nr 7

8 Wskaźniki dwustanowe wskazują dwa stany włączony / wyłączony, np. stan aktora binarnego Wskaźniki liczbowe wskazują wartości liczbowe, np. temperatura lub wartość ściemnienia str. nr 8

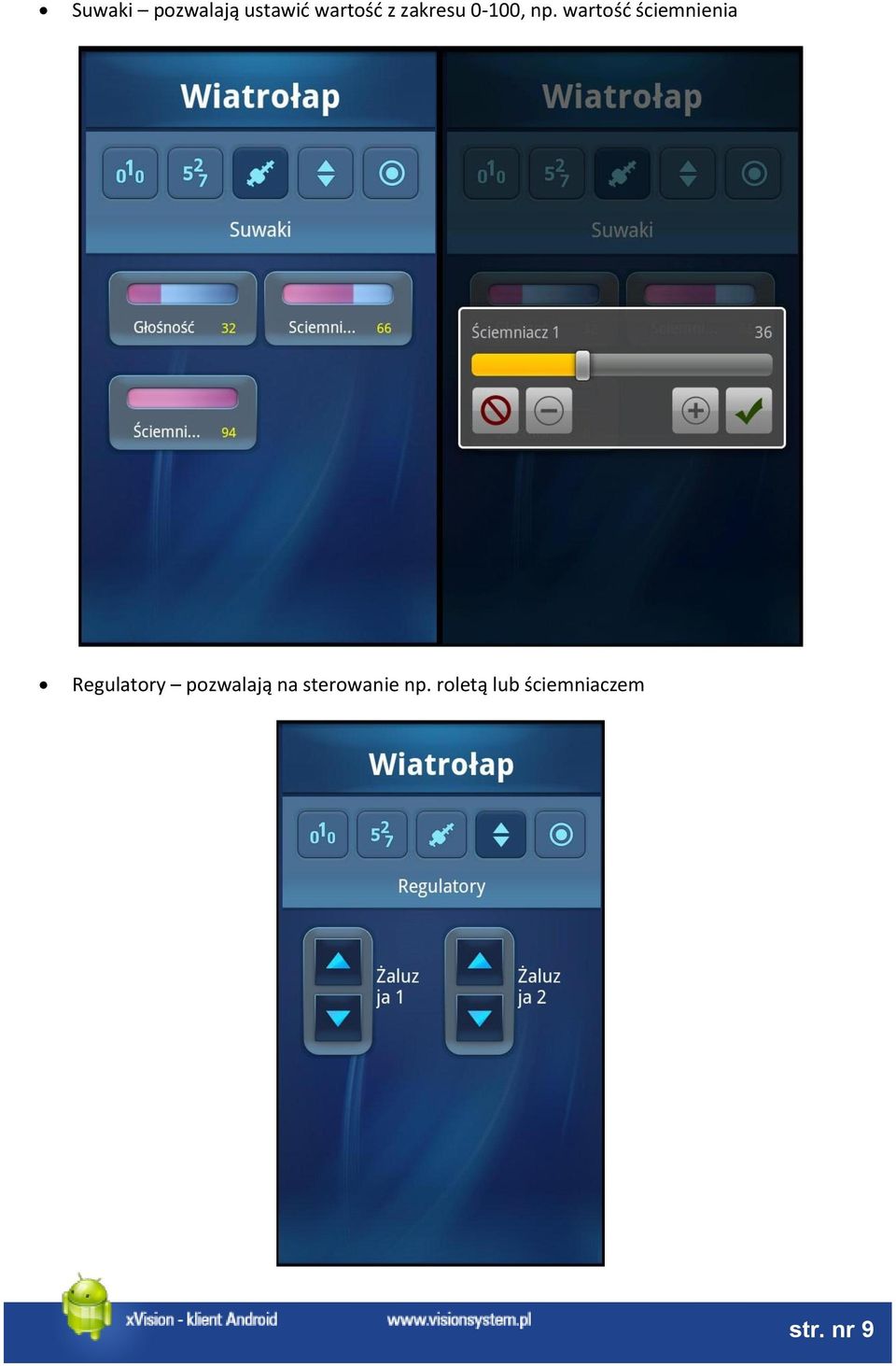

9 Suwaki pozwalają ustawić wartość z zakresu 0-100, np. wartość ściemnienia Regulatory pozwalają na sterowanie np. roletą lub ściemniaczem str. nr 9

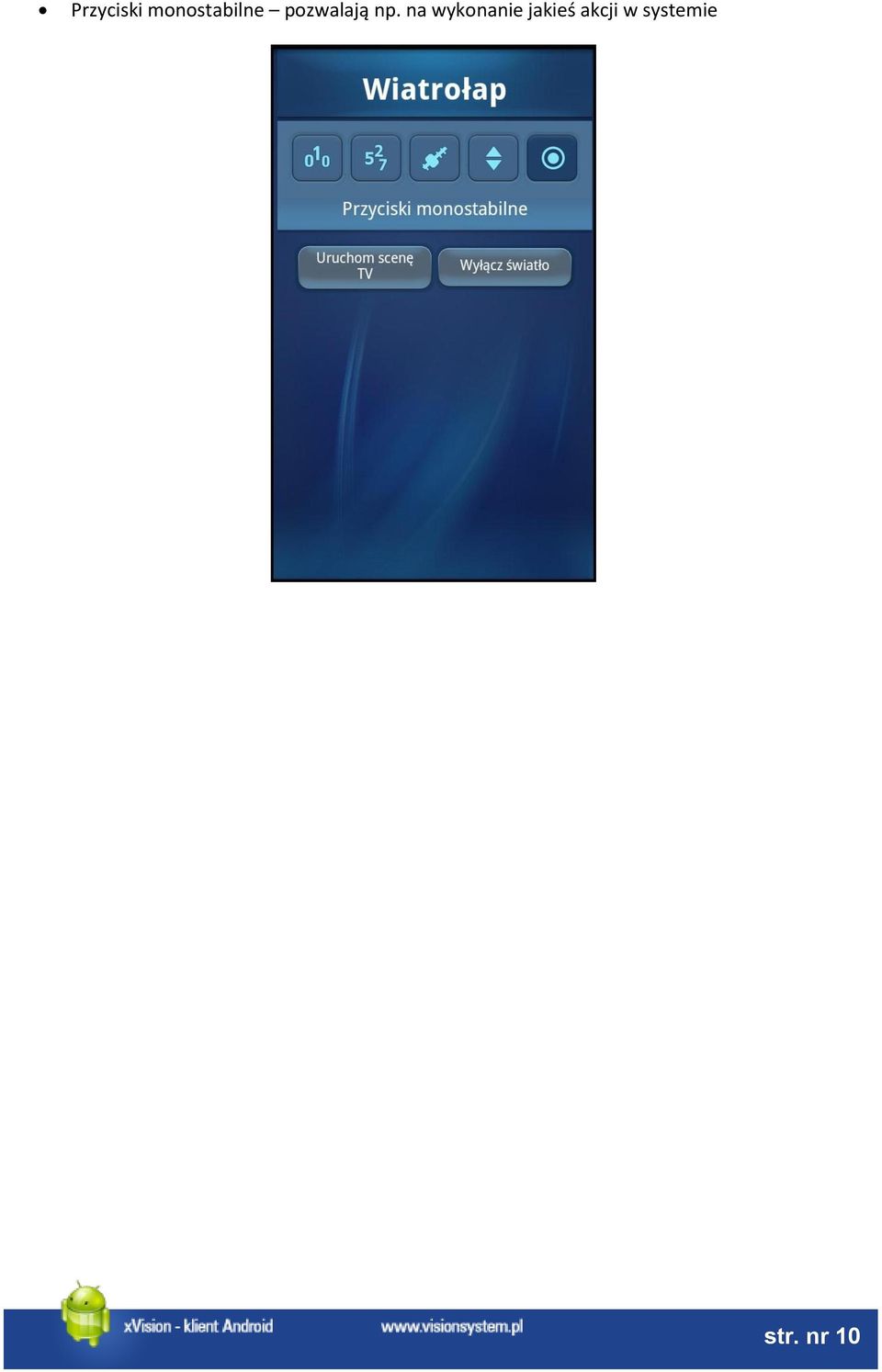

10 Przyciski monostabilne pozwalają np. na wykonanie jakieś akcji w systemie str. nr 10

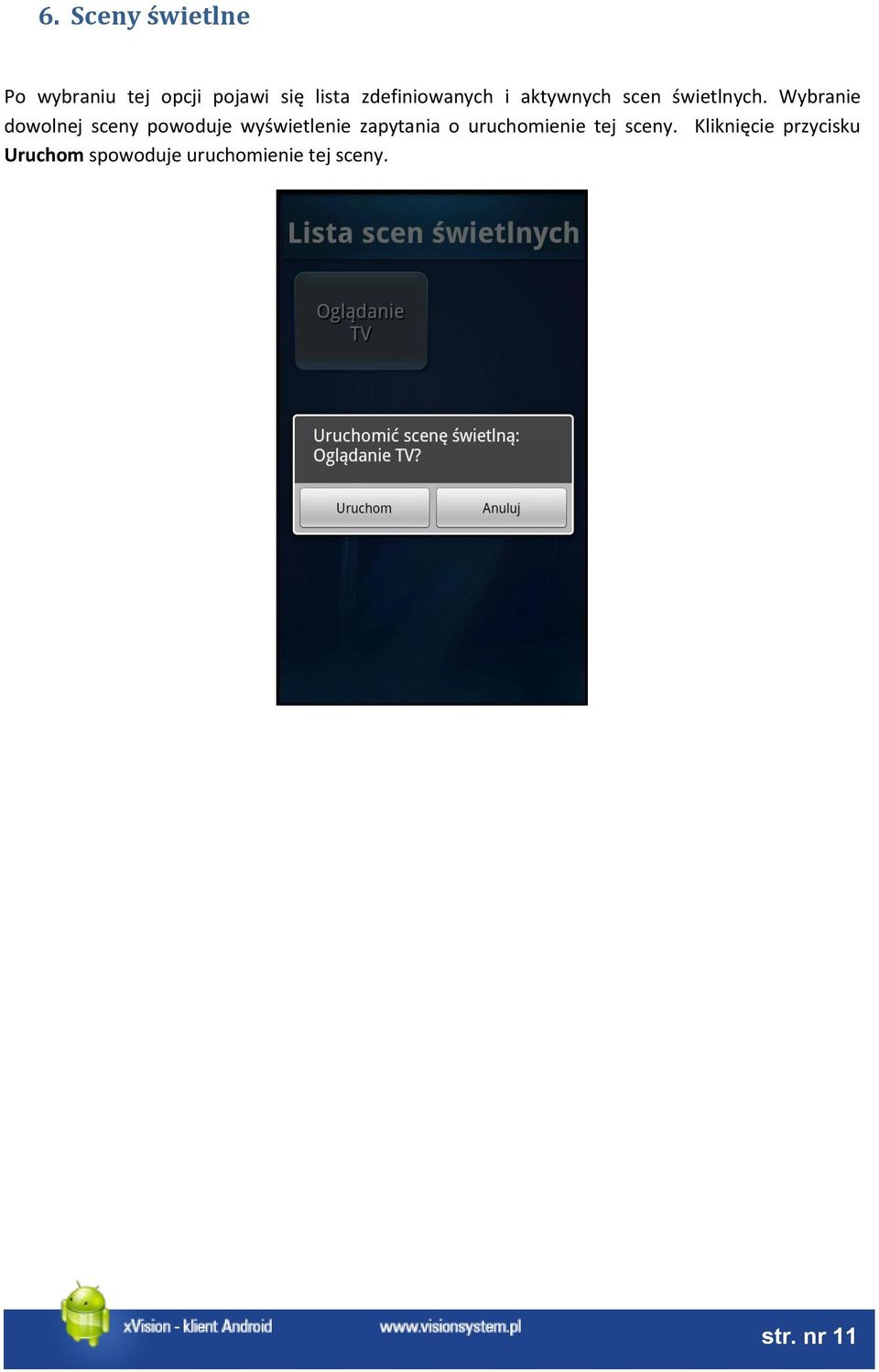

11 6. Sceny świetlne Po wybraniu tej opcji pojawi się lista zdefiniowanych i aktywnych scen świetlnych. Wybranie dowolnej sceny powoduje wyświetlenie zapytania o uruchomienie tej sceny. Kliknięcie przycisku Uruchom spowoduje uruchomienie tej sceny. str. nr 11

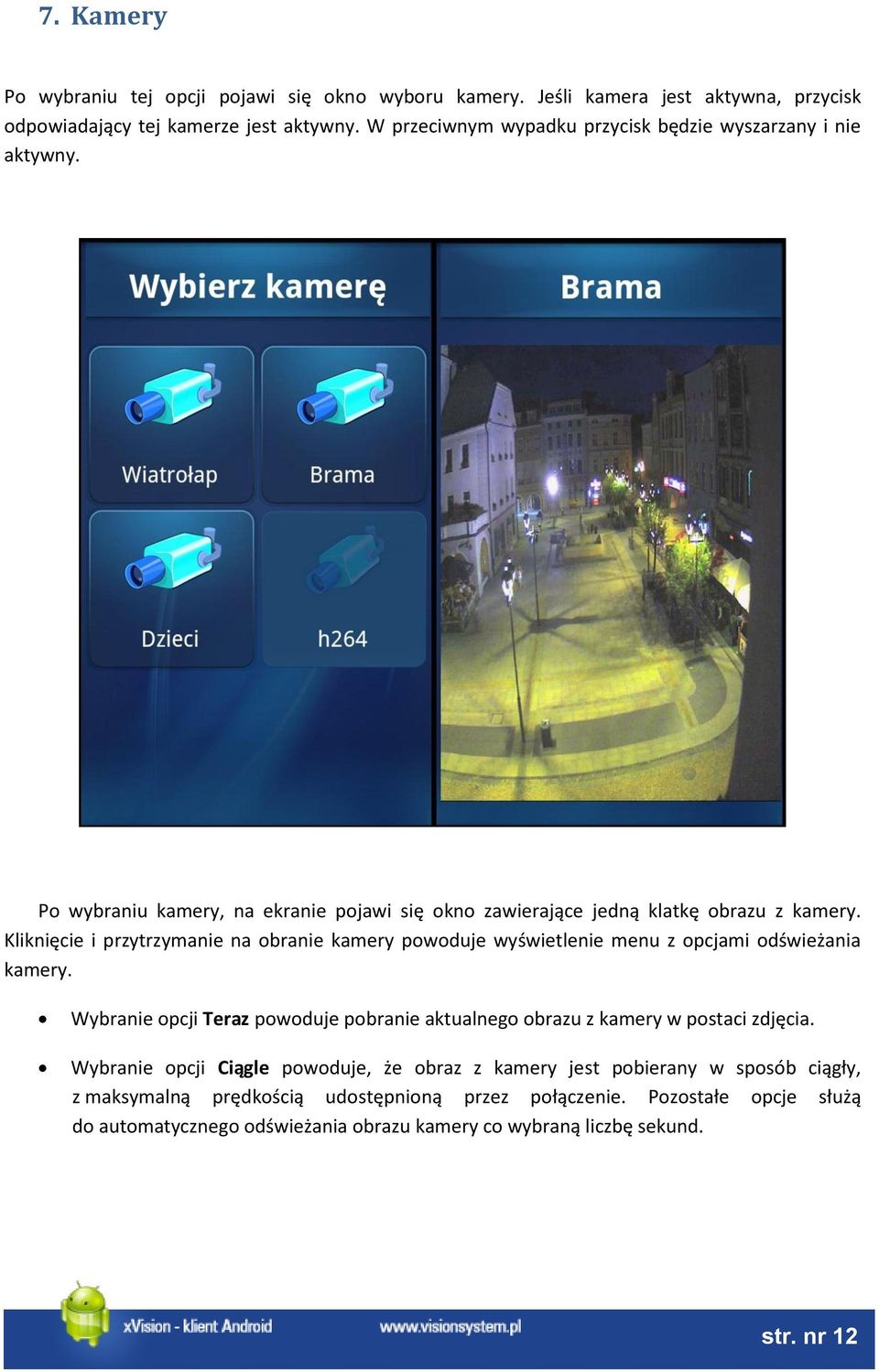

12 7. Kamery Po wybraniu tej opcji pojawi się okno wyboru kamery. Jeśli kamera jest aktywna, przycisk odpowiadający tej kamerze jest aktywny. W przeciwnym wypadku przycisk będzie wyszarzany i nie aktywny. Po wybraniu kamery, na ekranie pojawi się okno zawierające jedną klatkę obrazu z kamery. Kliknięcie i przytrzymanie na obranie kamery powoduje wyświetlenie menu z opcjami odświeżania kamery. Wybranie opcji Teraz powoduje pobranie aktualnego obrazu z kamery w postaci zdjęcia. Wybranie opcji Ciągle powoduje, że obraz z kamery jest pobierany w sposób ciągły, z maksymalną prędkością udostępnioną przez połączenie. Pozostałe opcje służą do automatycznego odświeżania obrazu kamery co wybraną liczbę sekund. str. nr 12

13 8. Strefy grzewcze Po wybraniu tej opcji pojawi się lista zdefiniowanych i aktywnych Stef grzewczych. Po wybraniu strefy grzewczej pojawi się okno sterowania wybraną strefą grzewczą. Okno to pozwala na sterowanie działaniem strefy grzewczej w analogiczny sposób jak w głównej aplikacji xvision. Można więc zmienić tryb pracy strefy oraz tryb pracy ogrzewania podłogowego. Można także skonfigurować modyfikator służący do tymczasowej zmiany temperatury bazowej w strefie grzewczej. Okno to pozwala także na obserwację temperatur aktualnych oraz brzegowych. Grafiki obrazują status włączenia ogrzewania, ogrzewania podłogowego oraz chłodzenia w danej strefie grzewczej. str. nr 13
