1 Zmiany warunków techniczno-budowlanych dla budynków WT2013 Anna Sas-Micuń Stowarzyszenie Nowoczesne Budynki Warszawa, marzec 2013

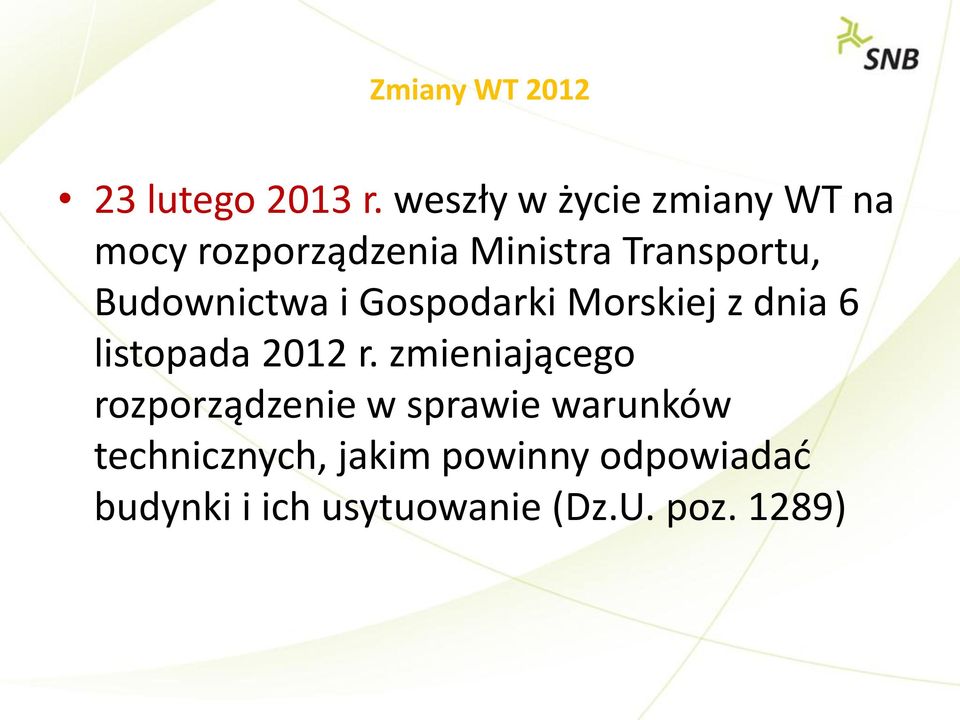

2 Zmiany WT lutego 2013 r. weszły w życie zmiany WT na mocy rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 6 listopada 2012 r. zmieniającego rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. poz. 1289)

3 Nowy Rozdział 8a Instalacja telekomunikacyjna Ustalenie jako minimalnego wymagania wyposażenia w instalację telekomunikacyjną mieszkania w budynkach wielorodzinnych oraz zamieszkania zbiorowego Aktualne brzmienie: 192a. Mieszkania w budynku mieszkalnym wielorodzinnym i odrębne mieszkania w budynku zamieszkania zbiorowego należy wyposażyć w instalację wejściowej sygnalizacji dzwonkowej oraz w odpowiednią sygnalizację alarmowo- przyzywową dostosowaną do potrzeb osób niepełnosprawnych. Dotychczasowe brzmienie: 191. Mieszkania w budynku wielorodzinnym i odrębne mieszkania w budynku zamieszkania zbiorowego należy wyposażyć w instalację wejściowej sygnalizacji dzwonkowej, a w razie przeznaczenia ich dla osób niepełnosprawnych - również w odpowiednią sygnalizację alarmowo-przyzywową.

4 Definicja ekspercka systemu alarmowo-przyzywowego Propozycja ekspercka doprecyzowania przepisu 192a. Mieszkania w budynku mieszkalnym wielorodzinnym i odrębne mieszkania w budynku zamieszkania zbiorowego należy wyposażać w odpowiednią sygnalizację alarmowo-przyzywową dostosowaną do potrzeb osób niepełnosprawnych oraz starszych. (65+) Pod pojęciem systemu alarmowo-przyzywowego należy rozumieć urządzenia wykorzystujące instalacje telekomunikacyjne, a w przypadku braku takiej możliwości osobne dedykowane instalacje, pozwalające na przekazywanie sygnału alarmowego do wskazanych podmiotów, realizujących usługi monitorowania w celach przyzywowych, opieki lub zdrowotnych. W przypadku, gdy nieruchomość jest chroniona 24 h na dobę, sygnał alarmowy może być przekazany do pomieszczenia, w którym przebywa pracownik ochrony.

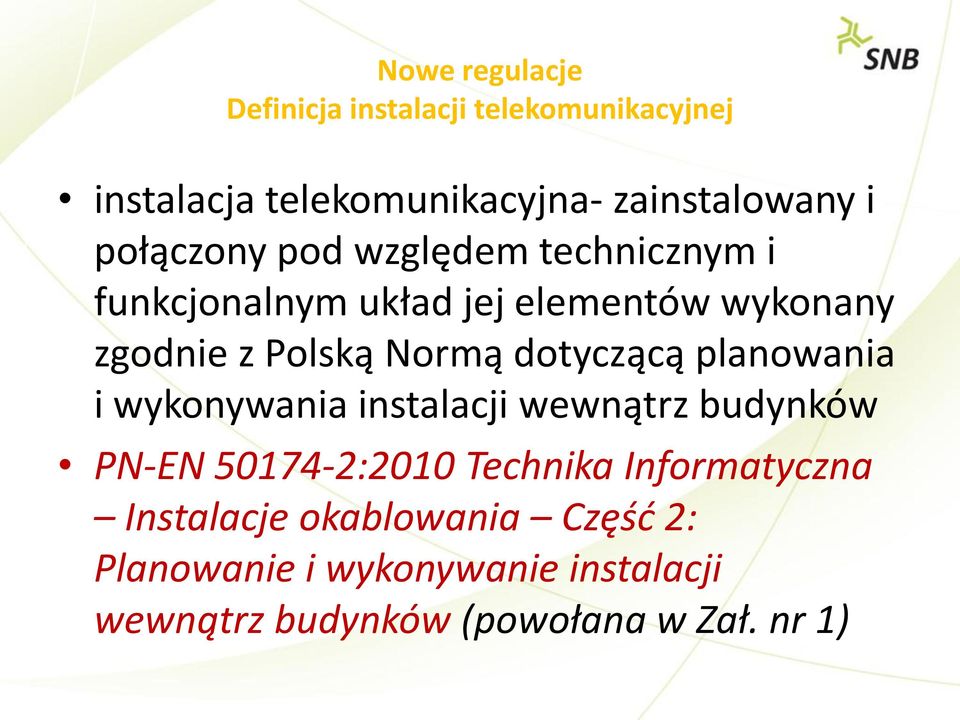

5 Nowe regulacje Definicja instalacji telekomunikacyjnej instalacja telekomunikacyjna- zainstalowany i połączony pod względem technicznym i funkcjonalnym układ jej elementów wykonany zgodnie z Polską Normą dotyczącą planowania i wykonywania instalacji wewnątrz budynków PN-EN :2010 Technika Informatyczna Instalacje okablowania Część 2: Planowanie i wykonywanie instalacji wewnątrz budynków (powołana w Zał. nr 1)

6 Elementy składowe instalacji telekomunikacyjnej w budynku zamieszkania zbiorowego i budynku użyteczności publicznej Elementy składowe instalacji telekomunikacyjnej budynku zamieszkania zbiorowego i budynku użyteczności publicznej, z wyłączeniem przeznaczonego na potrzeby publicznej oświaty, szkolnictwa wyższego, nauki i wychowania: kanalizacja telekomunikacyjna budynku, rozumiana jako ciąg elementów osłonowych umożliwiających wprowadzenie kabli do budynku oraz ich rozprowadzenie w budynku, w tym między innymi przepustów kablowych, rur instalacyjnych, szybów instalacyjnych, koryt, duktów i kanałów instalacyjnych; elementy infrastruktury telekomunikacyjnej, w tym kable i przewody wraz z osprzętem instalacyjnym i urządzeniami telekomunikacyjnymi, począwszy od przełącznicy zlokalizowanej w punkcie połączenia z publiczną siecią telekomunikacyjną lub od urządzenia systemu radiowego do wyjścia gniazda abonenckiego.

7 Elementy składowe instalacji telekomunikacyjnej przeznaczonego na potrzeby publicznej oświaty, szkolnictwa wyższego, nauki i wychowania kanalizacja telekomunikacyjna budynku, rozumiana jako ciąg elementów osłonowych umożliwiających wprowadzenie kabli do budynku oraz ich rozprowadzenie w budynku, w tym między innymi przepustów kablowych, rur instalacyjnych, szybów instalacyjnych, koryt, duktów i kanałów instalacyjnych; światłowodowa infrastruktura telekomunikacyjna budynku, w tym kable światłowodowe, wraz z osprzętem instalacyjnym i urządzeniami telekomunikacyjnymi, począwszy od przełącznicy światłowodowej zlokalizowanej w punkcie połączenia z publiczną siecią telekomunikacyjną do wyjścia gniazda światłowodowego zlokalizowanego w każdym lokalu użytkowym.

8 Elementy składowe instalacji telekomunikacyjnej budynku mieszkalnego wielorodzinnego kanalizacja telekomunikacyjna budynku, rozumiana jako ciąg elementów osłonowych umożliwiających wprowadzenie kabli do budynku oraz ich rozprowadzenie w budynku, w tym między innymi przepustów kablowych, rur instalacyjnych, szybów instalacyjnych, koryt, duktów i kanałów instalacyjnych; telekomunikacyjne skrzynki mieszkaniowe, zlokalizowane w pobliżu drzwi wejściowych do mieszkania, służące w szczególności umieszczeniu doprowadzonych do nich zakończeń kabli, umieszczeniu urządzeń aktywnych lub pasywnych oraz, w razie potrzeby, z doprowadzeniem zasilania elektrycznego, a także umożliwiające dystrybucję sygnału w mieszkaniu; światłowodowa infrastruktura telekomunikacyjna budynku, w tym kable światłowodowe, wraz z osprzętem instalacyjnym i urządzeniami telekomunikacyjnymi, począwszy od przełącznicy światłowodowej zlokalizowanej w punkcie połączenia z publiczną siecią telekomunikacyjną do zakończeń kabli w każdej telekomunikacyjnej skrzynce mieszkaniowej;

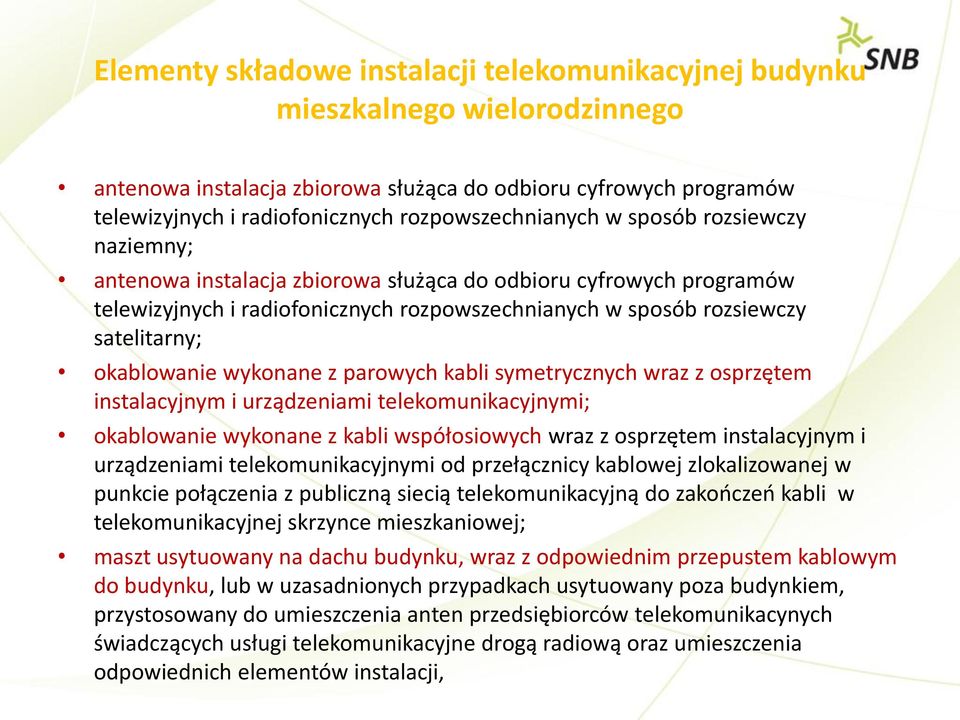

9 Elementy składowe instalacji telekomunikacyjnej budynku mieszkalnego wielorodzinnego antenowa instalacja zbiorowa służąca do odbioru cyfrowych programów telewizyjnych i radiofonicznych rozpowszechnianych w sposób rozsiewczy naziemny; antenowa instalacja zbiorowa służąca do odbioru cyfrowych programów telewizyjnych i radiofonicznych rozpowszechnianych w sposób rozsiewczy satelitarny; okablowanie wykonane z parowych kabli symetrycznych wraz z osprzętem instalacyjnym i urządzeniami telekomunikacyjnymi; okablowanie wykonane z kabli współosiowych wraz z osprzętem instalacyjnym i urządzeniami telekomunikacyjnymi od przełącznicy kablowej zlokalizowanej w punkcie połączenia z publiczną siecią telekomunikacyjną do zakończeń kabli w telekomunikacyjnej skrzynce mieszkaniowej; maszt usytuowany na dachu budynku, wraz z odpowiednim przepustem kablowym do budynku, lub w uzasadnionych przypadkach usytuowany poza budynkiem, przystosowany do umieszczenia anten przedsiębiorców telekomunikacynych świadczących usługi telekomunikacyjne drogą radiową oraz umieszczenia odpowiednich elementów instalacji,

10 Inne wymagania Wymagania dla punktu połączenia instalacji telekomunikacyjnej z publiczną siecią telekomunikacyjną (punkt styku), Warunki prowadzenia i rozmieszczenia instalacji telekomunikacyjnej i urządzeń telekomunikacyjnych, Istotne parametry dotyczące instalacji telekomunikacyjnej. Ponadto rozporządzenie wprowadza nowy pkt 47a w Załączniku nr 1 stanowiącym Wykaz Polskich Norm przywołanych w rozporządzeniu, dotyczący ustalenia normy PN-EN :2010 Technika Informatyczna Instalacje okablowania Część 2: Planowanie i wykonywanie instalacji wewnątrz budynków, do których odwołuje się 192 b. Ustalenia tej normy uzyskały moc wymagania.

11 Podstawy formalno-prawne WT2013 Dyrektywa 2010/31/UE Parlamentu Europejskiego i Rady z dnia 10 maja 2010 r. w sprawie charakterystyki energetycznej budynków Nowelizacja WT łącznie z nowelizacja rozporządzenia w sprawie szczegółowego zakresu i formy projektu budowlanego SNB

12 Ustalenia dyrektywy dotyczące zagadnień standardu energetycznego budynków w zakresie technicznym przyjęcie metodologii obliczania charakterystyki energetycznej budynków, ustalanie minimalnych wymagań dotyczących charakterystyki energetycznej, ustalenie, optymalnego pod względem kosztów, poziomu wymagań minimalnych dotyczących charakterystyki energetycznej,

13 Ustalenia dyrektywy dotyczące zagadnień standardu energetycznego w zakresie technicznym ustalenie, dla budynków nowych i istniejących, wyodrębnionych wymagań stosowania systemów alternatywnych, takich jak: zdecentralizowane systemy dostawy energii oparte na energii ze źródeł odnawialnych, kogeneracja, ogrzewanie lub chłodzenie lokalne lub blokowe, pompy cieplne, a także odrębnych wymagań dla systemów technicznych budynków,

14 Ustalenia dyrektywy dotyczące zagadnień standardu energetycznego w zakresie technicznym (Zał. nr 1 Wspólne ramy ogólne do obliczania charakterystyki energetycznej budynków - pkt 3) Metodologia obliczania charakterystyki energetycznej budynków jest ustalana przy uwzględnieniu co najmniej następujących aspektów: ( ) instalacji klimatyzacyjnej, naturalnej i mechanicznej wentylacji, która może obejmować szczelność powietrzną, warunków klimatu wnętrza, włącznie z projektowanym klimatem wnętrza Oszczędzanie energii, ale nie kosztem wymagań higienicznozdrowotnych

15 Ustalenia dyrektywy dotyczące zagadnień standardu energetycznego w zakresie informacyjnym opracowanie planów krajowych m.in. określających podejmowane działania zmierzające do zdefiniowania i wznoszenia budynków o niemal zerowym zużyciu energii, a także przeprowadzania przebudowy budynków istniejących w tym kierunku, opracowanie zachęt finansowych i barier rynkowych, związanych z podejmowaniem w/w czynności,

16 Ustalenia dyrektywy dotyczące zagadnień standardu energetycznego w zakresie formalno-prawnym, w tym penalizacji dodefiniowanie standardu świadectwa charakterystyki energetycznej oraz sytuacji prawnych związanych z obowiązkiem sporządzania świadectwa. ponadto art. 20 nakłada na państwa członkowskie obowiązki informacyjne w stosunku do swoich obywateli w zakresie możliwych środków służących poprawie charakterystyki energetycznej (informacyjnych, edukacyjnych, finansowych), a art. 27 obowiązek określenia zasad penalizacji.

17 Proponowane zmiany( 148 ust.1 ) hybrydowa wentylacja alternatywą dla wentylacji grawitacyjnej Zrezygnowano z pierwotnie proponowanej zmiany, polegającej na umożliwieniu stosowania wentylacji hybrydowej, jako alternatywy dla wentylacji mechanicznej wywiewnej lub nawiewno-wywiewnej wskazanej do stosowania w budynkach wysokich i wysokościowych oraz innych budynkach, w których zapewnienie odpowiedniej jakości środowiska wewnętrznego nie jest możliwe za pomocą wentylacji grawitacyjnej. Wentylację hybrydową dopuszczono do stosowania w pozostałych budynkach, w których może być ona stosowana jako alternatywa do wentylacji grawitacyjnej. Formalno-prawne dopuszczenie wentylacji hybrydowej do stosowania

18 Konsekwencje łącznego spełnienia wymagań wybór rodzaju wentylacji gwarantuje odpowiednią jakość środowiska wewnętrznego Proponowana zmiana regulacji ( 148 ust.1 )będzie stosowana łącznie z aktualnie obowiązującym ustaleniem 147 ust.1, z którego wynika, iż przez odpowiednią jakość środowiska wewnętrznego należy rozumieć m.in. wielkość wymiany powietrza, jego czystość, temperaturę, wilgotność względną, prędkość ruchu w pomieszczeniu, przy zachowaniu przepisów odrębnych i wymagań Polskich Norm dotyczących wentylacji, a także warunków bezpieczeństwa pożarowego i wymagań akustycznych określonych w Warunkach technicznych dla budynków. Zapewnianie odpowiednich warunków higienicznozdrowotnych

19 Proponowane zmiany( 148 ust.2 ) zakaz jednoczesnego stosowania dwóch wykluczających się systemów Korekta proponowanej zmiany 148 ust.1 wymagała wprowadzenia do ust.2 wykluczenia możliwości stosowania wentylacji hybrydowej, tak jak wentylacji grawitacyjnej w pomieszczeniach, w których jest zastosowana wentylacja mechaniczna lub klimatyzacja. Utrzymano przy tym dotychczasowy zapis, iż zakaz ten nie dotyczy pomieszczeń z urządzeniami klimatyzacyjnymi niepobierającymi powietrza zewnętrznego. Zakaz stosowania jednocześnie dwóch różnych systemów

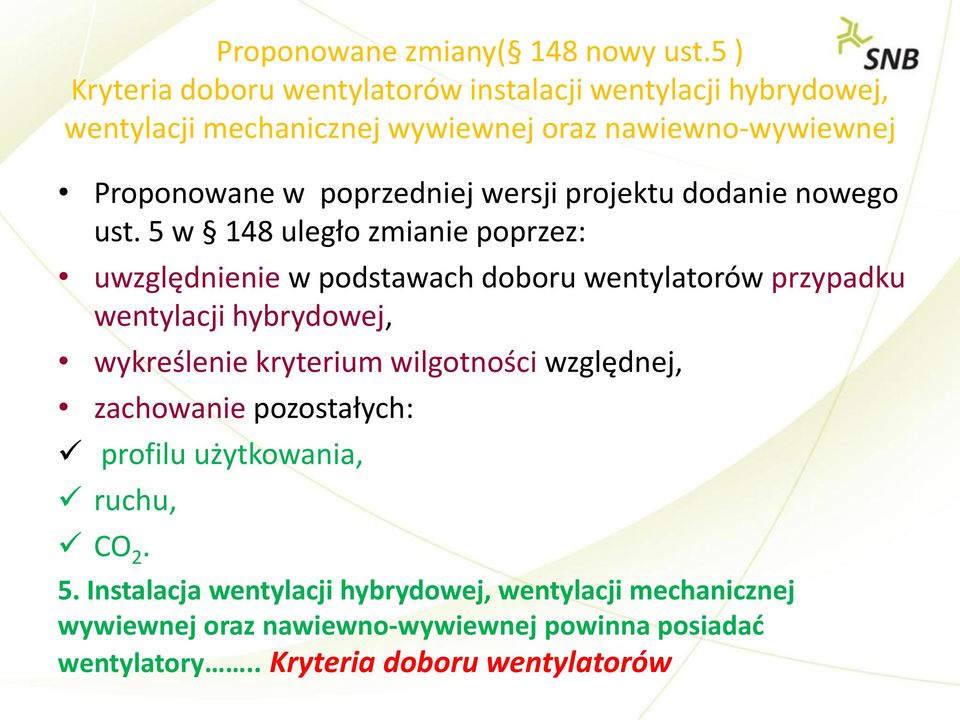

20 Proponowane zmiany( 148 nowy ust.5 ) Kryteria doboru wentylatorów instalacji wentylacji hybrydowej, wentylacji mechanicznej wywiewnej oraz nawiewno-wywiewnej Proponowane w poprzedniej wersji projektu dodanie nowego ust. 5 w 148 uległo zmianie poprzez: uwzględnienie w podstawach doboru wentylatorów przypadku wentylacji hybrydowej, wykreślenie kryterium wilgotności względnej, zachowanie pozostałych: profilu użytkowania, ruchu, CO Instalacja wentylacji hybrydowej, wentylacji mechanicznej wywiewnej oraz nawiewno-wywiewnej powinna posiadać wentylatory.. Kryteria doboru wentylatorów

21 Proponowane zmiany( 151 ust.1 ) Urządzenia do odzysku ciepła w instalacji wentylacji mechanicznej ogólnej nawiewno-wywiewnej lub klimatyzacji komfortowej jeśli wydajność co najmniej 500m 3 /h Proponowana w poprzedniej wersji zmiana przepisu, zawartego w ust. 1 w 151, uległa modyfikacji w zakresie kryterium doboru urządzeń do odzyskiwania ciepła z powietrza wywiewanego. Dotychczasowe nienormatywne kryterium skuteczność zastąpiono kryterium sprawności temperaturowej, utrzymując wskazanie 50%. Utrzymano zaproponowany warunek stosowania recyrkulacji, dostosowania wielkości strumienia powietrza zewnętrznego do wymagań higienicznych. Dotychczas niezależnie od wymagań higienicznych ustala się odgórnie minimalną wielkość strumienia powietrza zewnętrznego - na poziomie 10% powietrza nawiewanego. Utrzymano także zasadę niezależnego projektowania odzysku ciepła, w przypadku zastosowania wentylacji do celów technologicznych, z której wynika nadrzędność uwarunkowań technologicznych i rachunku ekonomicznego.

22 Proponowane zmiany( 153 nowy ust.8 ) kryterium doboru izolacji przewodów określono wymagania dla izolacji przewodów wentylacji i klimatyzacji spełniania ustaleń pkt 1.5 załącznika nr 2 do rozporządzenia, w zakresie minimalnej grubości izolacji cieplnej, ta quasi delegacja będzie jednak martwa z uwagi na to, iż w pkt 1.5 nie określono wymagań dla przewodów wentylacji i klimatyzacji, a jedynie wymagania dla przewodów instalacji wody lodowej prowadzonych wewnątrz i na zewnątrz budynku.

23 Proponowane zmiany( 154 ust.10 ) zastąpiono określenia prosta i złożona instalacja Lp. Rodzaj i zastosowanie wentylatora Maksymalna moc właściwa wentylatora [kw/(m3/s)] Wentylator nawiewny: a) instalacja klimatyzacji lub wentylacji nawiewno-wywiewnej z odzyskiem ciepła b) instalacja wentylacji nawiewno-wywiewnej bez odzysku ciepła oraz wentylacji nawiewnej 1,60 1,25 2 Wentylator wywiewny: a) instalacja klimatyzacji lub wentylacji nawiewno-wywiewnej z odzyskiem ciepła b) instalacja wentylacji nawiewno-wywiewnej bez odzysku ciepła oraz wentylacji nawiewnej 1,00 1,00 c) instalacja wywiewna 0,80

24 Proponowane zmiany( 154 ust.12 i 13 ) Ustalono warunki dla klimatyzacji: 12. Temperatury zasilania i powrotu czynnika chłodzącego belek chłodzących i elementów chłodzących płaszczyznowych powinny być tak dobrane, aby nie występowała kondensacja pary wodnej na powierzchniach tych urządzeń. 13. Pompy obiegowe w obiegach chłodzących i ogrzewczych instalacji klimatyzacji powinny być regulowane według obciążenia cieplnego, przy stałym ciśnieniu dyspozycyjnym.

25 Proponowane zmiany 328 ust.1 Ust. 1. Budynek i jego instalacje ogrzewcze, wentylacyjne, klimatyzacyjne, ciepłej wody użytkowej, a w przypadku budynków: użyteczności publicznej, zamieszkania zbiorowego, produkcyjnych, gospodarczych i magazynowych - również oświetlenia wbudowanego, powinny być zaprojektowane i wykonane w taki sposób, aby ilość ciepła, chłodu i energii elektrycznej, potrzebnych do użytkowania budynku zgodnie z jego przeznaczeniem, spełniła wymagania minimalne. (dotychczasowe brzmienie: można było utrzymać na racjonalnie niskim poziomie) Odniesiono do ustaleń 329 oraz dodano obowiązek dla budynków zamieszkania zbiorowego, budynków produkcyjnych, gospodarczych i magazynowych Ust.2. Budynek powinien być zaprojektowany i wykonany w taki sposób, aby ograniczyć ryzyko przegrzewania budynku w okresie letnim ( utrzymano dotychczasowy zapis)

26 Proponowane zmiany 329 ust.1 (wymagania minimalne) BUDYNKI NOWOWZNOSZONE Ustalenie warunku jednoczesnego spełnienia: wymagań ogólnych w postaci wskaźnika EP określającego roczne obliczeniowe zapotrzebowanie na nieodnawialną energię pierwotną do ogrzewania, wentylacji, chłodzenia oraz przygotowania ciepłej wody użytkowej oraz oświetlenia wbudowanego( dla budynków użyteczności publicznej, zamieszkania zbiorowego, magazynowego, gospodarczego i produkcyjnego), wymagań cząstkowych w postaci izolacyjności cieplnej oraz powierzchni okien Dotychczas obowiązywało wymaganie alternatywne: albo spełnienie wymagań cząstkowych albo wymagań ogólnych

27 Proponowane zmiany 329 ust.2 (wymagania minimalne) BUDYNKI ISTNIEJĄCE Ustalenie warunku spełnienia wymagań cząstkowych dla budynku przebudowywanego Przegrody zewnętrzne oraz technika instalacyjna, powierzchnia okien budynku odpowiadają przynajmniej wymaganiom izolacyjności cieplnej określonym w Załączniku nr 2 Dotychczas możliwe było alternatywne podejście do spełnienia wymagań: albo wymaganie ogólne, gdzie EP o 15% większe niż dla budynku nowowznoszonego albo wymagania cząstkowe w postaci izolacyjności cieplnej oraz wymagań dla techniki instalacyjnej, przy czym średni współczynnik przenikania ciepła osłony budynku o 15 % większy niż dla budynku nowowznoszonego

28 Proponowane zmiany 329 ust.3 (wymagania minimalne) Harmonogram czasowy dojścia - nie dotyczy energii na cele chłodzenia i oświetlenia wbudowanego Rodzaj budynki Budynek mieszkalny: a)jednorodzinny EP [kwh/(m 2 rok)] Od Od Od b)wielorodzinny Budynek zamieszkania zbiorowego Budynek użyteczności publicznej: Maksymalne wartości wskaźnika EP H+W na potrzeby ogrzewania, wentylacji i przygotowania ciepłej wody a)opieki zdrowotnej Lp. Rodzaj budynku [kwh/(m 2 rok)] od 1 stycznia 390 od 1 stycznia 290 od 1 stycznia 190 b)pozostałe 2014 r r r. *) Budynek mieszkalny: I Budynek gospodarczy, magazynowy i produkcyjny

29 Proponowane zmiany 329 ust.3 (wymagania minimalne) Harmonogram czasowy dojścia Dodatkowy wcześniejszy termin aniżeli Od w przypadku budynków zajmowanych przez władze publiczne oraz będących ich własnością Dodatkowy warunek(utrzymany z obowiązujących wymagań) W budynkach, w których występują różne funkcje użytkowe do ogrzewania, wentylacji, chłodzenia, przygotowania ciepłej wody użytkowej i oświetlenia wbudowanego w ciągu roku: EP m = i (EP i A f,i ) / i A f,i ; [kwh/(m2 rok)], gdzie: EP i - wartość wskaźnika EP określającego roczne obliczeniowe zapotrzebowanie na nieodnawialną energię pierwotną do ogrzewania, wentylacji, przygotowania ciepłej wody użytkowej, chłodzenia oraz oświetlenia wbudowanego, dla części budynku o jednolitej funkcji użytkowej o powierzchni A f,i, A f,i - powierzchnia użytkowa ogrzewana (chłodzona) części budynku o jednolitej funkcji użytkowej.

30 Wymagania dla okien( 328 ust.2 i 329 ust.4) Dotychczasowe przepisy utrzymane Budynek powinien być zaprojektowany i wykonany w taki sposób, aby ograniczyć ryzyko przegrzewania budynku w okresie letnim Wymagania określone w 328 ust. 2 uznaje się za spełnione, jeśli okna oraz inne przegrody przeszklone i przezroczyste odpowiadają przynajmniej wymaganiom określonym w pkt załącznika nr 2 do rozporządzenia Definicja pomieszczenia ogrzewanego, o którym mowa w pkt 1.1 Zał. nr 1 Pomieszczenie, w którym na skutek działania systemu ogrzewania lub w wyniku bilansu strat i zysków ciepła utrzymywana jest temperatura wewnętrzna, której wartość określona została w 134 ust.2 rozporządzenia

31 Wymagania dla okien (Załącznik nr 2) Współczynnik przenikania ciepła harmonogram czasowy L p. Okna, drzwi balkonowe i drzwi zewnętrzne do 31 grudnia 2013 r. Współczynnik przenikania ciepła U(max) [W/(m 2 K)] od 1 stycznia 2014 r. od 1 stycznia 2017 r. 2 3 t i - temperatura obliczeniowa ogrzewanego pomieszczenia zgodnie z 134 ust. 2 rozporządzenia Okna (za wyjątkiem okien połaciowych), drzwi balkonowe i powierzchnie przezroczyste od 1 stycznia 2021 r. *) 1 nieotwieralne: a) przy t i 16 C, b) przy t i < 16 C. Okna połaciowe: 2 a) przy t i 16 C, b) przy t i < 16 C. 3 4 Okna w ścianach wewnętrznych: a) przy Δt i 8 C, b) przy Δt i < 8 C, c) oddzielające pomieszczenie ogrzewane od nieogrzewanego. Drzwi w przegrodach zewnętrznych lub w przegrodach miedzy pomieszczeniami ogrzewanymi i nieogrzewanymi. 1,8 2,6 1,8 2,6 2,6 bez wymagań 2,6 1,3 1,8 1,5 1,8 1,5 bez wymagań 1,5 1,1 1,6 1,3 1,6 1,3 bez wymagań 1,3 0,9 1,4 1,1 1,4 1,1 B ez wymagań 2,6 1,7 1,5 1,3 1,1 5 Okna i drzwi zewnętrzne w przegrodach zewnętrznych pomieszczeń nieogrzewanych. bez wymagań bez Wymagań bez wymagań bez Wymagań

32 Wymagania dla przegród pełnych( ścian, stropów, dachów, stropodachów) L Rodzaj przegrody i temperatura w p. Pomieszczeniu do 31 grudnia 2013 r. Współczynnik przenikania ciepła U c(max) [W/(m 2 K)] od 1 od 1 stycznia stycznia 2014 r r Ściany zewnętrzne : a) przy t i 16 C, b) przy 8 C t i < 16 C, c) przy t i < 8 C. 0,28 0,65 0,90 0,25 0,45 0,90 0,23 0,45 0,90 od 1 stycznia 2021 r. *) 0,20 0,45 0,90 2 Ściany wewnętrzne: a) przy Δt i 8 C oraz oddzielające pomieszczenia ogrzewane od klatek schodowych i korytarzy, b) przy Δt i < 8 C, c) oddzielające pomieszczenie ogrzewane od nieogrzewanego. 1,00 bez wymagań 1,00 1,00 bez wymagań 0,30 1,00 bez wymagań 0,30 1,00 bez wymagań 0,30 3 Ściany przyległe do szczelin dylatacyjnych o szerokości: a) do 5 cm, trwale zamkniętych i wypełnionych izolacją cieplną na głębokości co najmniej 20 cm, b) powyżej 5 cm, niezależnie od przyjętego sposobu zamknięcia i zaizolowania szczeliny. Sciany nieogrzewanych kondygnacji 4 podziemnych. Dachy, stropodachy i stropy pod nieogrzewanymi poddaszami lub nad przejazdami: 5 a) przy t i 16 C, b) przy 8 C t i < 16 C, c) przy t i < 8 C, 1,00 0,70 bez wymagań 0,25 0,50 0,70 1,00 0,70 bez wymagań 0,20 0,30 0,70 1,00 0,70 bez wymagań 0,18 0,30 0,70 1,00 0,70 bez wymagań 0,15 0,30 0,70

33 Wymagania dla podłóg na gruncie,stropów 6 7 Podłogi na gruncie: a) przy t i 16 C, b) przy 8 C t i,< 16 C, c) przy t i < 8 C. 1,50 1,50 1,50 1,50 Stropy nad pomieszczeniami nieogrzewanymi i zamkniętymi przestrzeniami podpodłogowymi: a) przy t i 16 C, 0,45 1,20 0,30 1,20 0,30 1,20 0,30 1,20 0,45 0,25 0,25 0,25 b) przy 8 C t i < 16 C, c) przy t i < 8 C. 1,20 1,50 0,30 1,00 0,30 1,00 0,30 1,00 Stropy nad ogrzewanymi kondygnacjami podziemnymi i międzykondygnacyjne: 8 a) przy Δt i 8 C, bez wymagań b) przy Δt i < 8 C, bez wymagań 1,00 1,00 bez wymagań bez wymagań 1,00 bez wymagań c) oddzielające pomieszczenie ogrzewane od nieogrzewanego. 0,45 0,25 0,25 0,25 t i - temperatura obliczeniowa ogrzewanego pomieszczenia zgodnie z 134 ust 2 rozporządzenia *) od 1 stycznia 2019 r. - w przypadku budynków zajmowanych przez władze publiczne oraz będących ich własnością

34 Wymaganie izolacji cieplnej obwodowej (pkt 1.4) i ochrona przez kondensacją pary wodnej(utrzymano dotychczasowe przepisy) 1.4. W budynku mieszkalnym, zamieszkania zbiorowego, użyteczności publicznej, produkcyjnym, magazynowym i gospodarczym podłoga na gruncie w ogrzewanym pomieszczeniu powinna mieć izolację cieplną obwodową z materiału izolacyjnego w postaci warstwy o oporze cieplnym co najmniej 2,0 (m 2 K)/W, przy czym opór cieplny warstw podłogowych oblicza się zgodnie z Polską Normą dotyczącą obliczania oporu cieplnego i współczynnika przenikania ciepła. Inne wymagania: Warunek unikania krytycznej wilgotności powietrza i kondensacji międzywarstwowej

35 Ochrona przed kondensacją pary wodnej (warunki obowiązujące i utrzymane) W celu zachowania warunku, o którym mowa w 321 ust. 1 rozporządzenia, w odniesieniu do przegród zewnętrznych budynków mieszkalnych, zamieszkania zbiorowego, użyteczności publicznej, produkcyjnych, magazynowych i gospodarczych rozwiązania przegród zewnętrznych i ich węzłów konstrukcyjnych powinny charakteryzować się współczynnikiem temperaturowym f Rsi o wartości nie mniejszej niż wymagana wartość krytyczna, obliczona zgodnie z Polską Normą dotyczącą metody obliczania temperatury powierzchni wewnętrznej koniecznej do uniknięcia krytycznej wilgotności powierzchni i kondensacji międzywarstwowej Wymaganą wartość krytyczną współczynnik temperaturowego f Rsi w pomieszczeniach ogrzewanych do temperatury co najmniej 20 C w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej należy określać według rozdziału 5 Polskiej Normy, o której mowa w pkt 2.2.1, przy założeniu, że średnia miesięczna wartość wilgotności względnej powietrza wewnętrznego jest równa φ= 50 %, przy czym dopuszcza się przyjmowanie wymaganej wartości tego współczynnika równej 0,72.

36 Ochrona przed kondensacją pary wodnej (warunki obowiązujące i zmieniony pkt 2.2.4) Wartość współczynnika temperaturowego charakteryzującego zastosowane rozwiązanie konstrukcyjno-materiałowe należy obliczać: dla przegrody - według Polskiej Normy, o której mowa w pkt 2.2.1, dla mostków cieplnych przy zastosowaniu przestrzennego modelu przegrody - według Polskiej Normy dotyczącej obliczania strumieni cieplnych i temperatury powierzchni, Sprawdzenie warunku, o którym mowa w 321 ust. 3 rozporządzenia, należy przeprowadzać według rozdziału 5 i 6 Polskiej Normy, o której mowa w pkt Dopuszcza się kondensację pary wodnej, o której mowa w 321 ust. 2 rozporządzenia, wewnątrz przegrody w okresie zimowym, o ile struktura przegrody umożliwi wyparowanie kondensatu w okresie letnim i nie nastąpi przy tym degradacja materiałów budowlanych przegrody na skutek tej kondensacji.

37 Warunki dodatkowe Dodatkowy wcześniejszy termin aniżeli Od w przypadku budynków zajmowanych przez władze publiczne oraz będących ich własnością Łagodniejsze podejście do budynków produkcyjnych, magazynowych i gospodarczych: 1.3. Dopuszcza się dla budynku produkcyjnego, magazynowego i gospodarczego większe wartości współczynnika U niż Uc (max) oraz U (max) określone w pkt 1.1. i 1.2., jeśli uzasadnia to rachunek efektywności ekonomicznej inwestycji, obejmujący koszty budowy i eksploatacji budynku. ściany (wartość z uwzględnieniem dodatków na mostki) okna poprawka ze względu na pustki powietrzne w warstwie izolacji, łączniki mechaniczne, opady na dach o odwróconym układzie warstw

38 Wymagania dla okien (Załącznik nr 2) Inne wymagania: - warunek maksymalnej dopuszczalnej powierzchni okien( pkt ) - warunek dopuszczalnego współczynnika przepuszczalności energii całkowitej promieniowania słonecznego okien oraz przegród szklanych i przezroczystych g dla okresu letniego(pkt ) - warunek szczelności na przenikanie powietrza(pkt 2.3)

39 Maksymalna dopuszczalna powierzchnia okien, przegród szklanych i przezroczystych A 0 (pkt ) W budynku mieszkalnym i zamieszkania zbiorowego pole powierzchni A 0, wyrażone w m 2, okien oraz przegród szklanych i przezroczystych, obliczone według ich wymiarów modularnych, nie może być większe niż wartość A 0max obliczone według wzoru: A 0max = 0,15 A Z + 0,03 Aw, gdzie: A Z - jest sumą pól powierzchni rzutu poziomego wszystkich kondygnacji nadziemnych (w zewnętrznym obrysie budynku) w pasie o szerokości 5 m wzdłuż ścian zewnętrznych, A W - jest sumą pól powierzchni pozostałej części rzutu poziomego wszystkich kondygnacji po odjęciu A Z W budynku użyteczności publicznej pole powierzchni A 0, wyrażone w m 2, okien oraz przegród szklanych i przezroczystych o współczynniku przenikania ciepła nie mniejszym niż 0,9 W/(m 2 K), obliczone według ich wymiarów modularnych, nie może być większe niż wartość A 0max, obliczona według wzoru określonego w pkt , jeśli nie jest to sprzeczne z warunkami dotyczącymi zapewnienia niezbędnego oświetlenia światłem dziennym, określonymi w 57 rozporządzenia (obowiązująca wartość 1,5 W/(m 2 K)) W budynku produkcyjnym, magazynowym i gospodarczym łączne pole powierzchni okien oraz ścian szklanych w stosunku do powierzchni całej elewacji nie może być większe niż: w budynku jednokondygnacyjnym (halowym) - 15%; w budynku wielokondygnacyjnym - 30 %.

40 Warunek szczelności na przenikanie powietrza(pkt 2.3) W budynku mieszkalnym, zamieszkania zbiorowego, użyteczności publicznej i produkcyjnym przegrody zewnętrzne nieprzezroczyste, złącza między przegrodami i częściami przegród, jak:, między innymi, połączenie stropodachów lub dachów ze ścianami zewnętrznymi, przejścia elementów instalacji, takie jak: kanały instalacji wentylacyjnej i spalinowej przez przegrody zewnętrzne oraz połączenia okien z ościeżami należy projektować i wykonywać pod kątem osiągnięcia ich całkowitej szczelności na przenikanie powietrza.(szczelność złączy) W budynkach niskich, średniowysokich i wysokich, przepuszczalność powietrza dla okien i drzwi balkonowych wynosi nie więcej niż 2,25 m 3 /(m. h) w odniesieniu do długości linii stykowej lub 9 m 3 /(m 2 h) w odniesieniu do pola powierzchni, co odpowiada klasie 3 Polskiej Normy dotyczącej przepuszczalności powietrza okien i drzwi. Dla okien i drzwi balkonowych w budynkach wysokościowych przepuszczalność powietrza wynosi nie więcej niż 0,75 m 3 /(m. h) w odniesieniu do długości linii stykowej lub 3m 3 /(m 2. h) w odniesieniu do pola powierzchni, co odpowiada klasie 4 Polskiej Normy dotyczącej przepuszczalności powietrza okien i drzwi.(klasy szczelności)

41 Warunek szczelności na przenikanie powietrza(pkt 2.3) Zalecana szczelność powietrzna budynków wynosi: w budynkach z wentylacją grawitacyjną lub hybrydową - n 50 < 3,0 1/h, w budynkach z wentylacją mechaniczną lub klimatyzacją - n 50 < 1,5 1/h Zalecane jest, by po zakończeniu budowy, budynek mieszkalny, zamieszkania zbiorowego, użyteczności publicznej i produkcyjny został poddany próbie szczelności przeprowadzonej zgodnie z Polską Normą dotyczącą określania przepuszczalności powietrznej budynków w celu uzyskania zalecanej szczelności budynków określonej w pkt

42 Przepisy przejściowe i końcowe Do wniosków o pozwolenie na budowę oraz odrębnych wniosków o zatwierdzenie projektu budowlanego, złożonych przed dniem wejścia w życie niniejszego rozporządzenia, stosuje się przepisy dotychczasowe. 2. Do wniosków o pozwolenie na budowę oraz odrębnych wniosków o zatwierdzenie projektu budowlanego, dla których została wydana decyzja przed dniem wejścia w życie niniejszego rozporządzenia, stosuje się przepisy dotychczasowe. Przepisy nie działają wstecz

43 Przepisy przejściowe i końcowe (cd) 3. Rozporządzenie wchodzi w życie po upływie 3 miesięcy od dnia ogłoszenia, z wyjątkiem 1 pkt 7, który wchodzi w życie z dniem 1 stycznia 2014 r. Po 3 miesiącach wchodzi także Załącznik nr 2 Pkt 7 nowe brzmienie 329 ( wymagania minimalne : ogólne i cząstkowe)

44 Izolacja cieplna przewodów i komponentów(pkt 1.5 Zał. nr 2) Lp. Rodzaj przewodu lub komponentu Minimalna grubość izolacji cieplnej (materiał o współczynniku przewodzenia ciepła λ= 0,035[W/(m K)] 1) ) Średnica wewnętrzna do 22 mm. 20 mm 2 Średnica wewnętrzna od 22 do 35 mm. 30 mm 3 Średnica wewnętrzna od 35 do 100 mm. równa średnicy wewnętrznej rury 4 Średnica wewnętrzna ponad 100 mm. 100 mm 5 Przewody i armatura wg poz. 1-4 przechodzące przez 50% wymagań z poz. 1-4 ściany lub stropy, skrzyżowania przewodów. 6 Przewody ogrzewań centralnych, przewody wody ciepłej i cyrkulacji instalacji c.w.u. wg poz. 1-4, ułożone w komponentach budowlanych między ogrzewanymi pomieszczeniami różnych użytkowników. 50% wymagań z poz Przewody wg poz. 6 ułożone w podłodze. 6 mm 8 Przewody ogrzewania powietrznego (ułożone w części ogrzewanej budynku) mm 9 Przewody ogrzewania powietrznego (ułożone w części nieogrzewanej budynku). 80 mm 10 Przewody instalacji wody lodowej prowadzone wewnątrz budynku 2). 50% wymagań z poz Przewody instalacji wody lodowej prowadzone na zewnątrz budynku 2). 100% wymagań z poz. 1-4 Uwaga: pozycje 1-4 dotyczą przewodów i komponentów instalacji centralnego ogrzewania, wody ciepłej i cyrkulacji instalacji c.w.u, 1) przy zastosowaniu materiału izolacyjnego o inny współczynniku przewodzenia ciepła niż podany w tabeli, należy skorygować grubość warstwy izolacyjnej, 2) izolacja cieplna wykonana jako powietrznoszczelna.

45 Aktualizacja Załącznika nr 1 do WT Miejsce powołani normy Numer normy Tytuł normy (zakres powołania) Załącznik Nr 2 pkt 1.1, 1.4 PN-EN ISO 6946:2008 PN-EN ISO 13370:2008 Komponenty budowlane i elementy budynku Opór cieplny i współczynnik przenikania ciepła - Metoda obliczania Cieplne właściwości użytkowe budynków - Przenoszenie ciepła przez grunt - Metody obliczania Załącznik Nr 2 pkt PN-EN ISO 13788:2003 Cieplno-wilgotnościowe właściwości komponentów budowlanych i elementów budynku Temperatura powierzchni wewnętrznej konieczna do uniknięcia krytycznej wilgotności powierzchni i kondensacja międzywarstwowa - Metody obliczania Załącznik Nr 2 pkt pkt 2 PN-EN ISO 10211:2008 Mostki cieplne w budynkach Strumienie ciepła i temperatury powierzchni - Obliczenia szczegółowe Załącznik Nr 2 pkt PN-EN 12207:2001 Okna i drzwi Przepuszczalność powietrza -- Załącznik Nr 2 pkt Załącznik nr 3 PN-ENV 1187:2004 PN-ENV 1187:2004/A 1:2007 Klasyfikacja Metody badań oddziaływania ognia zewnętrznego na dachy PN-EN :2008 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków - Część 1: Klasyfikacja na podstawie badań reakcji na ogień

46 cel długofalowy SNB - nowe WT opracowywane w wykorzystaniem Mechanizmu Prekonsultacji Regularne zmiany przepisów : WT 2012 WT 2013??????? WT 2016 WT 2020 WT SNB

47 Dziękuję za uwagę Anna Sas-Micuń Stowarzyszenie Nowoczesne Budynki
