1 WZORCE ARCHITEKTONICZNE Tomasz Kopacz Microsoft

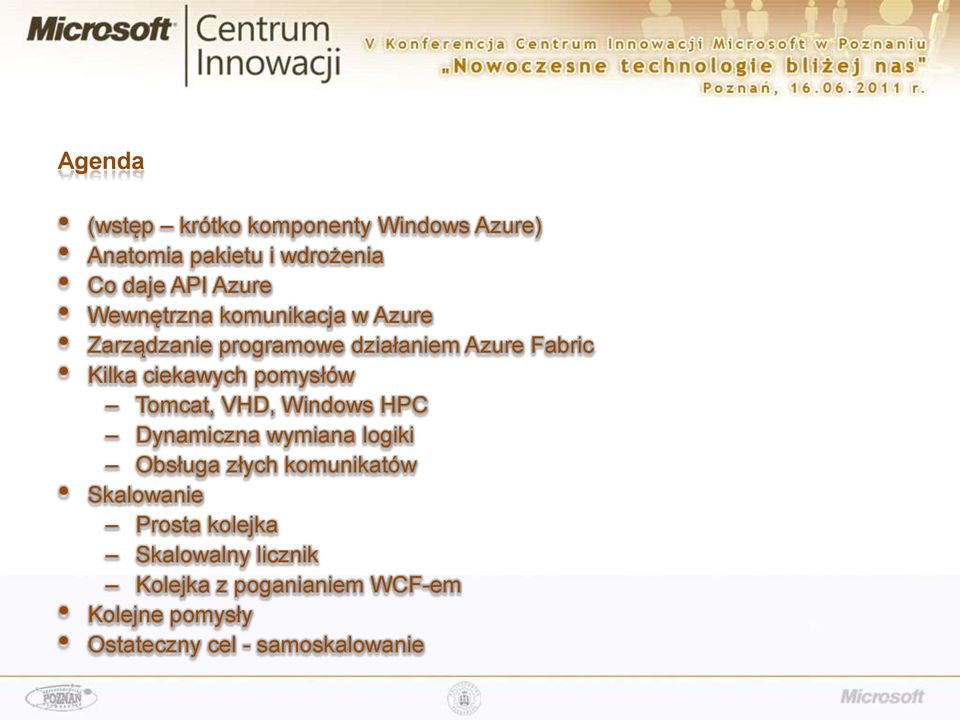

2 Agenda (wstęp krótko komponenty Windows Azure) Anatomia pakietu i wdrożenia Co daje API Azure Wewnętrzna komunikacja w Azure Zarządzanie programowe działaniem Azure Fabric Kilka ciekawych pomysłów Tomcat, VHD, Windows HPC Dynamiczna wymiana logiki Obsługa złych komunikatów Skalowanie Prosta kolejka Skalowalny licznik Kolejka z poganianiem WCF-em Kolejne pomysły Ostateczny cel - samoskalowanie

3 Azure - od strony funkcjonalnej Logika (Worker) Web (IIS) Load Balancer Tryb administracyjny VM Role (W2008R2) Remote Desktop Kolejki, Blob (Page / Block), Tabele Pojemnik (brak ograniczeń rozmiaru) BLOB sformatowany jako NTFS i podmontowany do roli Wydajność: 87MB / s do 400 MB/s i więcej (cache!) Content Distribution Network Sieć dodatkowych datacenter do przechowywania blobów najbliżej klienta Baza SQL w chmurze (3 repliki + rozkładanie obciążeń) Zgodne z SQL Reporting; ten sam RDL Różne źródła danych CTP Role Azure Storage Azure Drive CDN SQL Azure SQL Azure Reporting Eleganckie udostępnianie lokalnych usług; Internet Services Bus Kontrola dostępu oparta o federacje. Tunel IPSEC over HTTP Dołączenie lokalnej infrastruktury do chmury Scenariusz: Lokalny SQL Zarządzanie instancjami w Azure Logowanie, monitorowanie, liczniki wydajności itp.. Automatyczne utrzymanie serwisów, failover, Azure AppFabric Azure Connect Management API Diagnostics API Automatyzacj a

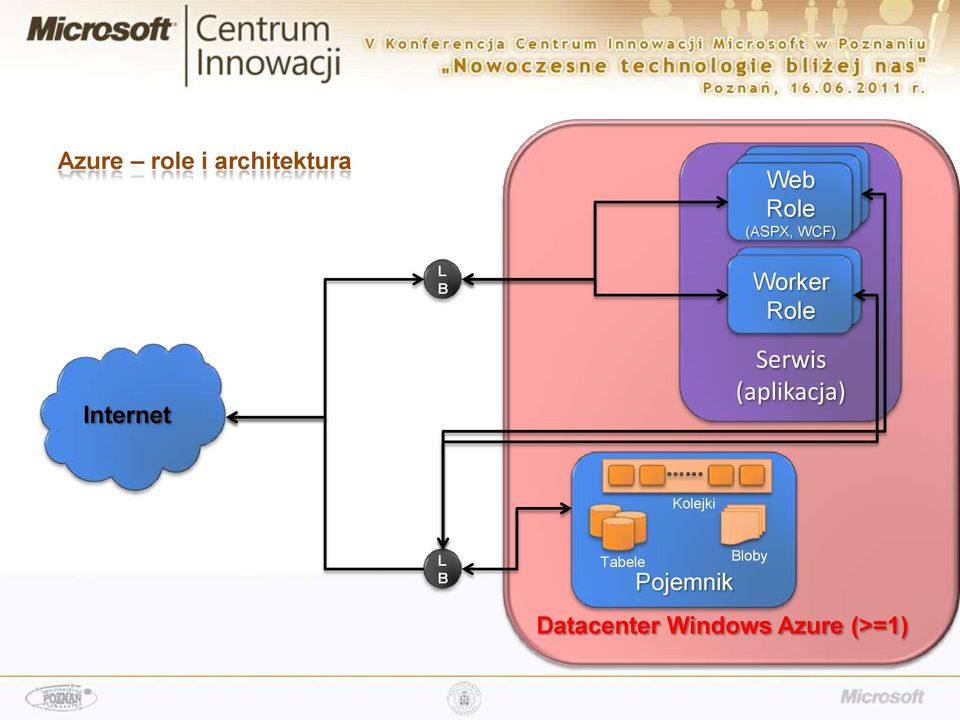

4 Azure role i architektura Web Web Site Site (ASPX, (ASPX, ASMX, RoleWCF) ASMX, WCF) (ASPX, WCF) L B Worker Worker Service Role Internet Serwis (aplikacja) Kolejki L B Tabele Bloby Pojemnik Datacenter Windows Azure (>=1)

5 Pakiet, wdrożenie i środowisko

6 Wgrywanie usług Pisana Usługa usługa Model D N S L B Web Portal API, Vs.NET PowerShell DNS config Fabric Controller L B

7 Skalowanie usług Pisana usługa Usługa D N S Usługa Usługa Usługa Usługa L B Usługa Usługa Web Portal API, Vs.NET PowerShell Model Fabric Controller Usługa L B

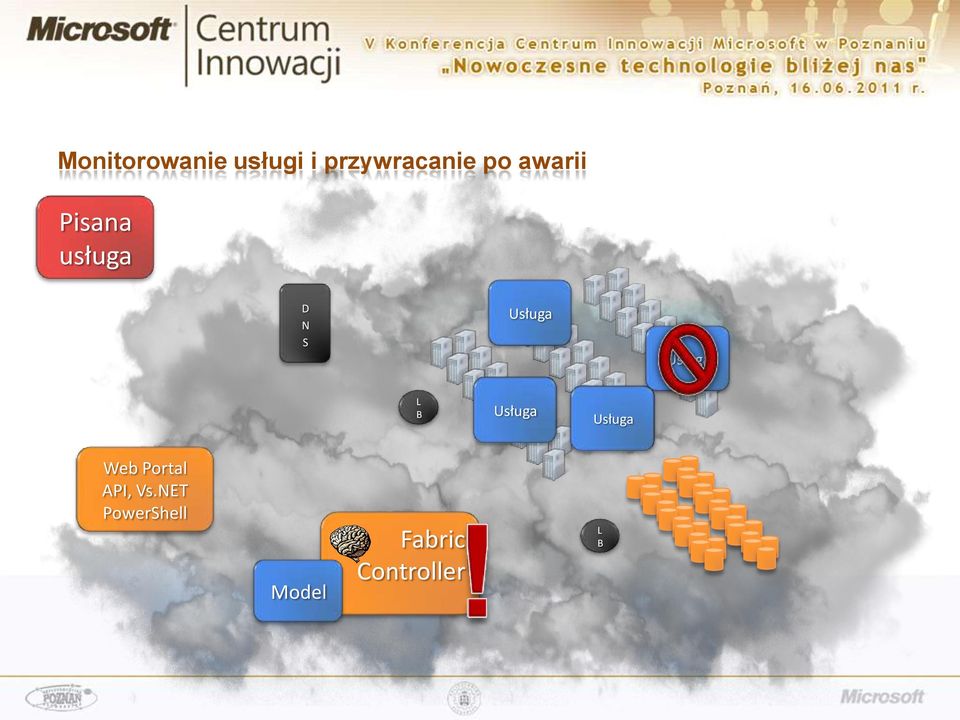

8 Monitorowanie usługi i przywracanie po awarii Pisana usługa D N S Usługa Usługa L B Usługa Usługa Web Portal API, Vs.NET PowerShell Model Fabric Controller L B

9 Rack Architektura Fabric Controller FC to rozproszona, stanowa aplikacja działająca na węzłach (blade) i rozproszona pomiędzy fault domains Instalowana przez Narzędziowy Fabric Controller Jeden działa jako główny, a inne są synchronizowane Działa rolling upgrade i serwisy nawet gdy FC padnie Węzły

10 Provisioning węzła Włączenie węzła PXE-boot z Maintenance OS Agent formatuje dysk i pobiera Host OS Host OS startuje, uruchamiane Sysprep /specialize, reboot FC podłącza się z Host Agent Node

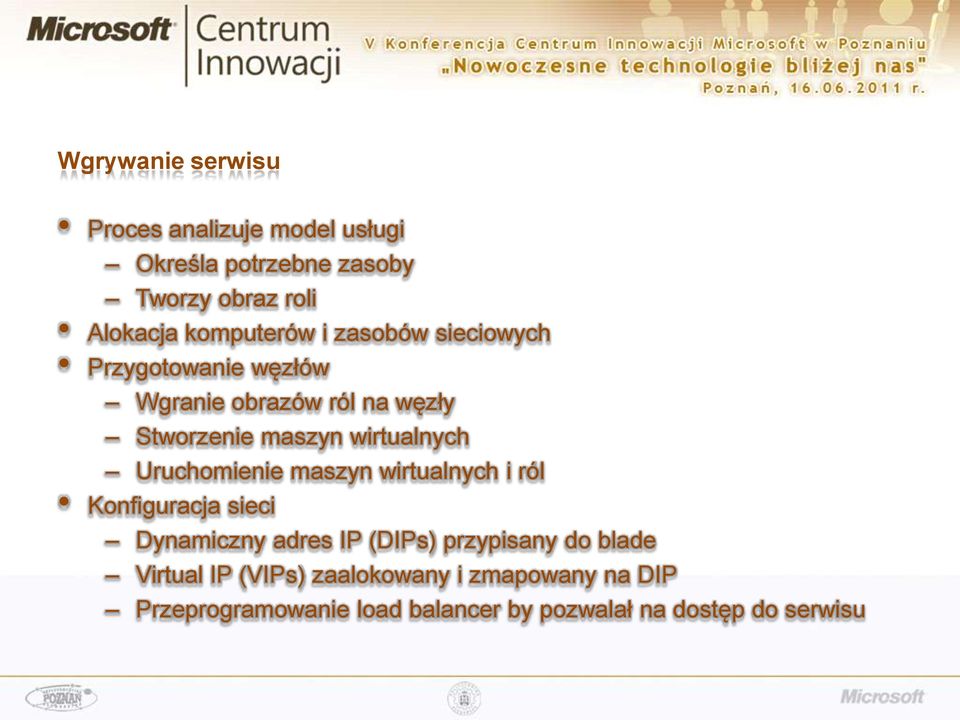

11 Wgrywanie serwisu Proces analizuje model usługi Określa potrzebne zasoby Tworzy obraz roli Alokacja komputerów i zasobów sieciowych Przygotowanie węzłów Wgranie obrazów ról na węzły Stworzenie maszyn wirtualnych Uruchomienie maszyn wirtualnych i ról Konfiguracja sieci Dynamiczny adres IP (DIPs) przypisany do blade Virtual IP (VIPs) zaalokowany i zmapowany na DIP Przeprogramowanie load balancer by pozwalał na dostęp do serwisu

12 Zasady alokacji zasobów dla serwisu Cel: zaalokować zasoby zgodnie z twardymi wymaganiami Wymaganie skalowalności: liczba instancji Wymagania HW : CPU, Pamięć, Pojemnik, Sieć Wymagania hostowania (OS, VM) Fault domains Update domains Cel drugorzędny: Zgodność z miękkimi wymaganiami Wybiera alokacje gdzie prościej obsłużyć OS/hypervisor (różne czasy deploymentu) Optymalizacja względem odległości (sieć)

13 Przykład

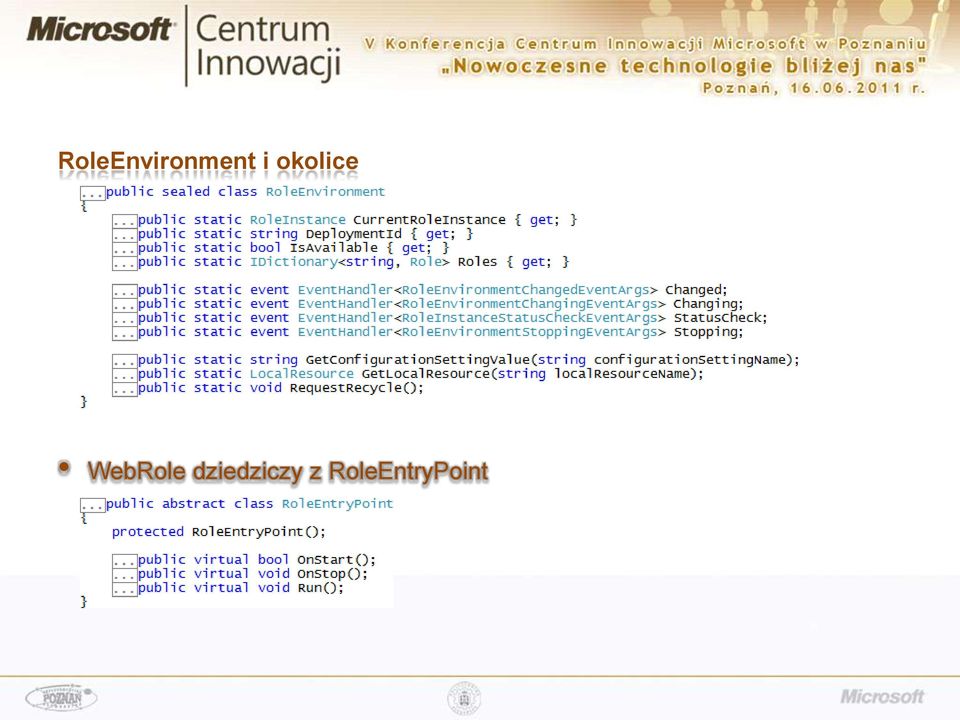

14 RoleEnvironment i okolice WebRole dziedziczy z RoleEntryPoint

15 RoleEnvironment OnStart() Wołane przez Fabric przy starcie, pozwala zainicjalizować instancję roli. Do Fabric / LB zwracany jest status Busy aż metoda zwróci true. False - restart OnStop() Method Wołane gdy rola jest zamykana. Run() Główna logika; zwykle pętla w Worker Role W WebRole rzadko używana, ale.

16 Konfiguracja Konfiguracja usługi Serviceconfiguration.csdef Model ServiceConfiguration.cscfg Dane przekazywane do instancji RoleEnvironment.GetConfigurationSettingValue() Nie używać web.config jego aktualizacja wymaga wgrania nowej wersji Nie można podmienić jednego pliku

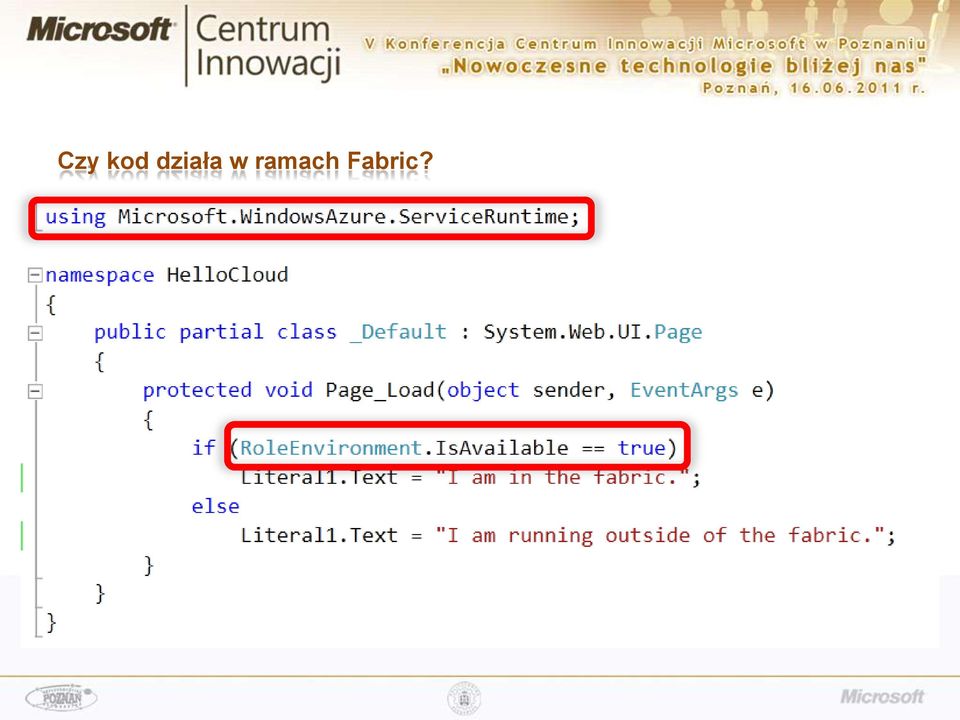

17 Czy kod działa w ramach Fabric?

18 01 Jak wygląda API Azure ze strony ról

19 Wewnętrzna komunikacja w Azure i typy końcówek Input endpoints Udostępniają usługę WCF publicznie. Rejestrowany w Azure load balancer. On nie jest Sticky! Dowolna liczba HTTP, HTTPS, i TCP. UDP na razie nie Internal endpoints Udostępnia usługę WCF innym wewnętrznym instancjom. NIE są obsługiwane przez Azure load balancer. Dowolna liczba HTTP, HTTPS, TCP. Zwykle używane jako P2P. Uwaga na Zmieniające się adresy / restarty ról

20 Model końcówek Internet LB SVC Worker Role 0 Instance 0 SVC Worker Role 0 Instance 1 SVC Worker Role 0 Instance 2 SVC Worker Role 1 Instance 0 SVC Worker Role 1 Instance 1 SVC Worker Role 1 Instance 2

21 02 Komunikacja między instancjami

22 Kilka uwag o Load Balancer Stateless, ale Do 1 minuty jest stałe połączenie z określoną rolą Czyli jeżeli uda nam się zapewnić podtrzymywanie połączenia klient Azure częściej niż 1 minuta, to: Można używać concurency, sesji itp.. Nie można np. Singletona w WCF! Nowi klienci będą rozkładani zgodnie z LB Podtrzymywanie Operacja typu ping Zwykle ładnie zamykane we własnym zachowaniu w WCF Przyszłość Prawdopodobnie ten czas będzie konfigurowalny

23 Zarządzanie

24 Service Management API Pozwala zrobić prawie to samo co portal Ograniczenia Nie ma danych billingowych one są poza Azure Nie da się tworzyć subskrypcji Nie da się wgrać certyfikatu do Management API Nie da się tworzyć projektów storage/compute Da się wgrać kod do istniejącego projektu

25 API bazuje na REST <HostedServices xmlns=" xmlns:i=" Ograniczona ClientLibrary <HostedService> Ale jest przykład do użycia patrz też demo dalej var <Url> request = (HttpWebRequest)WebRequest 380d0f841d0b/services/hostedservices/Svc1</Url>.Create(" <ServiceName>Svc1</ServiceName> services/hostedservices"); </HostedService> <HostedService> request.headers.add("x-ms-version: "); <Url> request.clientcertificates.add 380d0f841d0b/services/hostedservices/HelloWorld</Url> (X509Certificate2.CreateFromCertFile(@"C: \awesomedev.cer")); <ServiceName>HelloWorld</ServiceName> var responsestream = request.getresponse().getresponsestream(); </HostedService> <HostedService> var services = XDocument.Parse(new StreamReader(responseStream).ReadToEnd()); <Url> 41d0b/services/hostedservices/TaxEva sionplanningtool</url> <ServiceName>TaxEvasionPlanningTool</ServiceName> </HostedService> </HostedServices>

26 Możliwości (skrót) Usuwanie / wgrywanie nowego pakietu Zmiana konfiguracji (pliku cscfg). W tym liczby instancji Lista projektów hostowanych Lista projektów storage Zdrowie poszczególnych instancji Krótka historia zdrowia instancji Śledzenie operacji asynchronicznych po stronie Azure Management Services Konfiguracja diagnostyki (zdalna!)

27 03 Management API - strona WWW

28 Kilka ciekawych pomysłów

29 Tomcat w Worker Role newproc.startinfo.useshellexecute = false; newproc.startinfo.redirectstandardoutput = true; newproc.startinfo.environmentvariables.remove("catalina_home"); newproc.startinfo.environmentvariables.add("catalina_home", tomcatlocation.substring(0, tomcatlocation.length - 1)); newproc.startinfo.environmentvariables.remove("jre_home"); newproc.startinfo.environmentvariables.add("jre_home", tomcatlocation.substring(0, tomcatlocation.length - 1) newproc.startinfo.filename = tomcatlocation newproc.enableraisingevents = false; newproc.start(); sr = newproc.standardoutput; returndetails = sr.readtoend(); Trace.TraceInformation("Information", returndetails);

30 04 Króciutkie demo - TOMCAT

31 Azure Drive

32 Azure Drive + Rola Azure Drive = PAGE BLOB sformatowany jako NTFS Montowany w roli i widziany jako dysk! Czyli Wgrywamy aplikację i plik EXE Mówimy roli uruchom EXE Warto pamiętać: Nie można zapisać stanu w VM Role / Web Role / Worker Role. Ale jeżeli aplikacja zapisze stan serwisu na zewnątrz (np. do dysku VHD) będzie on przechowany pomiędzy ew. aplikacjami

33 05 VHD i okolice

34 Windows HPC + Azure

35 Klasyczne Windows HPC

36 Windows HPC + Windows Azure

37 2 przykładowe tryby pracy Aplikacja WCF SOA Klasyczne uruchamianie zadań

38 Zarządzanie spójne z poziomu jednej konsoli

39 Windows HPC + Azure Microsoft HPC Pack 2008 R2 SP1 VM Role z zainstalowanym HPC Pack (do uruchamiania aplikacji MPI) Albo odpowiednie skrypty do normalnych ról Pootwierane porty do działania MPI, nadzoru itp. (reszta działa) Więcej informacji: Tutaj (przegląd możliwości; beletrystyka) Tutaj technicznie (krok po kroku jak skonfigurować)

40 Skalowanie

41 Kolejki - koncepcja Skalowanie = dodanie więcej 1) Otrzymanie zadania Web Role ASP.NET, WCF, itp. Worker Role main() { } 4) Prac a 2) Zadanie do kolejki 3) Pobranie zadania do wykonania Kolejka

42 Pooling klasyczny Większość kolejek odpytywana w pętli Proces niezawodny (idempotent)

43 Pooling z back-off Back-off Pusty przebieg zmniejsza częstotliwość odpytywania Sukces z powrotem na 1.

44 08 Prawie klasyczna kolejka

45 Blokady w Windows Azure

46 Wyzwanie skalowalny licznik Problem: jeden fragment kodu na raz w wielu wątkach i instancjach. Przykład: Licznik który można zwiększać z dowolnej liczby instancji (Myśleć o przycisku Like ) Strona pokazująca aktualną wartość licznika Przycisk zwiększ Pierwsza idea: (lock jest w ramach jednej instancji) Własne blokady Na Azure Table (np. Primary Key, Row Key określają nazwę blokady) W Azure Blob (może być jeden blob o danej nazwie w pojemniku) SQL Azure normalnie jak w bazie relacyjnej Auuu Wydajnośc boli (no bo serializujemy de facto wszystkie operacje)

47 Rozwiązanie Każda instancja ma własny wiersz w którym zapisuje licznik Count to suma wszystkich składników Zaleta: brak blokad Wada wolniej Count Ale nieznacznie wolniej!!!

48 09 Blokady Globalny, skalowalny licznik

49 Hmm. Wymiana logiki

50 Dynamiczne wczytywanie typów.net zawiera rozbudowany mechanizm refleksji Można: Do BLOBa zapisać assembly (plik DLL) z klasą o znanym interfejsie Rola znając interfejs, wczytuje takie assembly Tworzy nowy obiekt I wywołuje odpowiednie funkcje Skrót postepowania z kawałkami kodu: byte[] rawassembly = assemblyblob.downloadbytearra(); Assembly pluginassembly = Assembly.Load(rawAssembly); AppDomain.CurrentDomain.SetData(PLUGIN_ASSEMBLYNAME, pluginassem bly);

51 06 Dynamiczne wczytywanie typów

52 Komunikaty powodujące wyjątki Wyzwanie co robić gdy obsługa komunikatu powoduje wyjątek Zwykle dla danej kombinacji wartości algorytm uruchamiany powoduje wyjątek (Np. dzielenie przez zero) W naturalny sposób komunikat za jakiś czas ponownie pojawi się w kolejce (natura Azure Queue) Przypomnienie, prawidłowa obsługa komunikatu: Wyjmij Wykonaj (jeżeli wyjątek komunikat nie będzie skasowany i za chwilę ponownie będzie widoczny) Skasuj Rozwiązanie: Śledzenie komunikatów powodujących wyjątek. Po wyjęciu, patrzymy na msg.dequeuecount Jak większe niż xxx, do innej kolejki / innego pojemnika bo wiadomo że kilka razy worker obsługując dany komunikat padł.

53 07 Obsługa Poison Message

54 Szybsza kolejka

55 Idea szybka i oszczędna kolejka Azure Queue zapewnia odporność na awarie Ale wymaga poolingu Który troszkę kosztuje Np. co 1 sekunda = $ (kolejkę * worker * wątek) / miesiąc WCF Szybka komunikacja pomiędzy endpointami poszczególnych instancji Ale nie wiemy czy na pewno instancja Odbierze Nie padnie (awaria sprzętu) Połączenie WCF wysyła komunikat że warto sprawdzić kolejkę Kolejka jest wtedy odpytywana np. co minutę Koszt: $ na (kolejkę * worker) / miesiąc (dodatkowo zwrotnie komunikat WCF o zakończeniu operacji)

56 Co z naprawdę długimi operacjami? Kolejka przechowuje informacje do 7 dni Ale, komunikat może być niewidoczny przez maksimum 2 godziny I to też za długo bo w przypadku prawdziwej awarii, komunikat ponownie będzie przetworzony po 2 godzinach Jeżeli proces liczony powyżej tego terminu, to należy: Wyjąć wiadomość z kolejki Włożyć do tabeli (na przykład) Przy przetwarzaniu, w pętli sprawdzać czy w tabeli jest wartość Lepiej NIE MIEĆ OPERACJI JEDNOSTKOWYCH TRWAJĄCYCH WIĘCEJ NIŻ 7 DNI

57 Uproszczony diagram sekwencji

58 10 Szybka i oszczędna kolejka

59 Trochę slajdów i pomysłów

60 Kolejka przy zakupach online db BE server BE server server server server server DNS

61 Długie kolejki Kolejka zbiera komunikaty podczas gdy konsument jest offline. Raz dziennie konsument się uruchamia i idzie spać po przetworzeniu komunikatów. Użyteczne do budowania systemów ESB z zewnętrznymi dostawcami Jedna duża paczka a nie wiele małych

62 Kolejki sterowane stanami Rozbić złożony proces na stany Każdy stan to oddzielny proces, z oddzielną kolejką. Tak samo wieloetapowe czynności Różne kolejki ID ciągu operacji

63 Kolejka i długa operacja Big Worker Verify Ship Notify new Producent (Web Site) Completed

64 Lepiej rozbić na podetapy Verify Ship Notify new validated shipped Producer Msg1 (Web Site) Completed

65 Samoskalowanie

66 13 Samoskalująca się aplikacja Web (BUG = KOSZTOWNE)

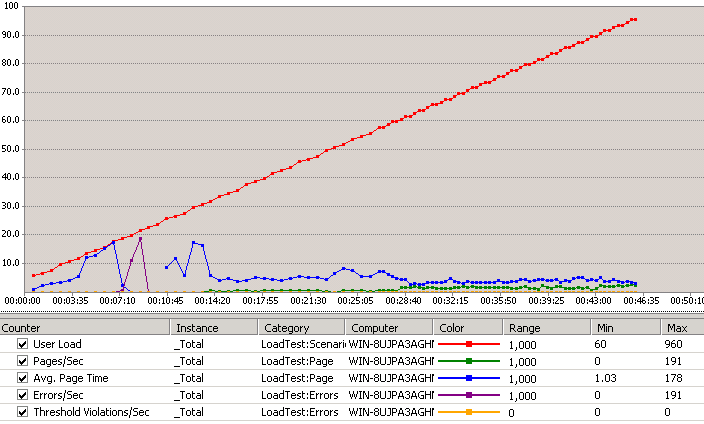

67 Co się naprawdę dzieje: Klient, load test

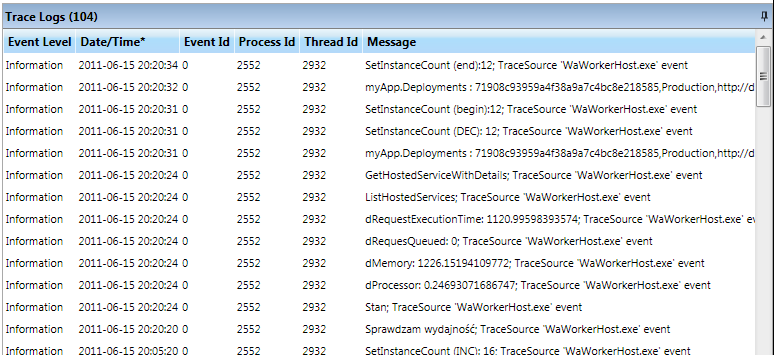

68 Co się naprawdę dzieje Azure ServiceWatcher (zwiększamy o 3)

69 A jak się uspokoi Zmniejszamy o jeden

70 Warto zerknąć też: pl/library/windows-azure-- automatycznie-skalujaca-sieaplikacja-w-chmurze (dokładnie, krok po kroku opisane jak taki system można pisać)

71 Inne tematy Sesja i stan Windows Azure AppFabric Cache Współdzielony ramdysk do wynajęcia Chmura hybrydowa Windows Azure Access Control Services Autoryzacja + federacja Windows Azure Access Service Bus Komunikacja z pośrednikiem + biblioteka kliencka Scenariusze» udostępnianie usługi zza NAT» przechowywanie komunikatów w chmurze Windows Azure Connect = VPN over HTTP (Technicznie: połączenie chmury z własnymi serwerami) Scenariusz: lokalne usługi infrastrukturalne do chmury» Np.- dołączenie instancji do domeny

72 Podsumowanie Azure to platforma programistyczna w chmurze Platform as a Service Jak każda platforma ma swoje cechy Ich poznanie pozwala budować dowolnie skalowalne aplikacje Tak naprawdę niewiele się to różni od pisania zwykłych skalowalnych aplikacji A na pewno nie da się pisać inaczej aplikacji które mają działać w skali Internetu Myśleć o systemach o obciążeniu Twitter / Facebook / Digg itp.

73 PYTANIA? Też mailem:
