>> FOTO-PORADNIK WYKONANIA OPRAWY <<

Transkrypt

1 :

2 >> FOTO-PORADNIK WYKONANIA OPRAWY << Poniżej: foto-poradnik wykonania oprawy na filtr słoneczny z kartonu - jest to najtańsza, a przy tym uniwersalna metoda, stosowalna dla dowolnego teleskopu, a także wszystkich lunet, lornetek, monokularów. Narzędzia i elementy niezbędne do wykonania oprawy (narzędzia: cyrkiel, ołówek, linijka i karton o grubości około 1-2 mm)

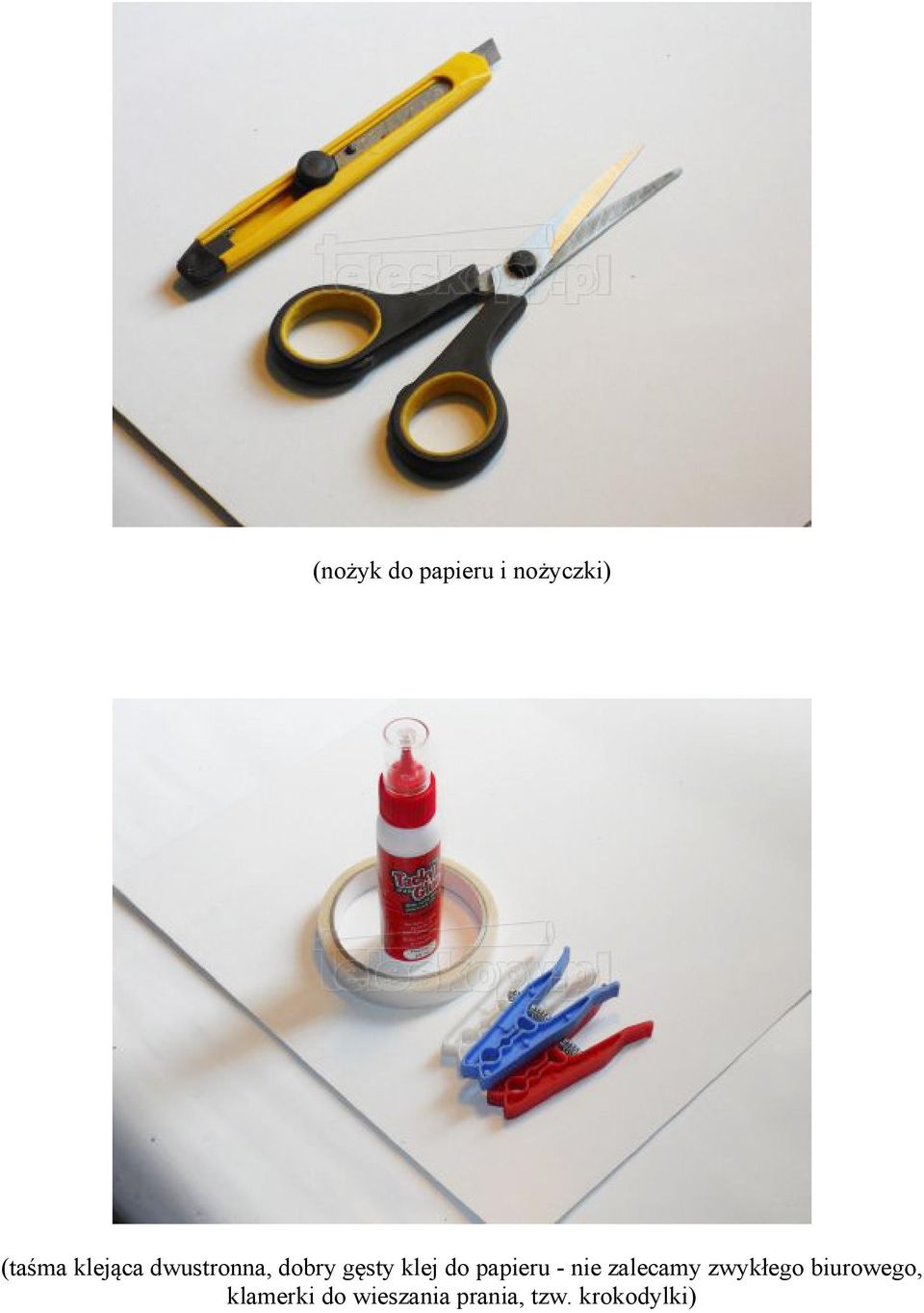

3 (nożyk do papieru i nożyczki) (taśma klejąca dwustronna, dobry gęsty klej do papieru - nie zalecamy zwykłego biurowego, klamerki do wieszania prania, tzw. krokodylki)

4 (folia słoneczna Baader Solar Foil) (chusteczna lub równa tkanina)

5 Wykonanie obejmy tubusy Do wykonania obejmy potrzebne są prostokątne paski z kartonu o szerokości ok. 2,5 cm - mogą być węższe lub szersze, w zależności od potrzeby i konstrukcji tubusu teleskopu. (na brzegu kartonu odmierzamy potrzebną szerokość w zależności od budowy tubusu teleskopu - optymalnie jest to 2,5 cm) (na przeciwnym brzegu zaznaczamy ten sam wymiar szerokości paska)

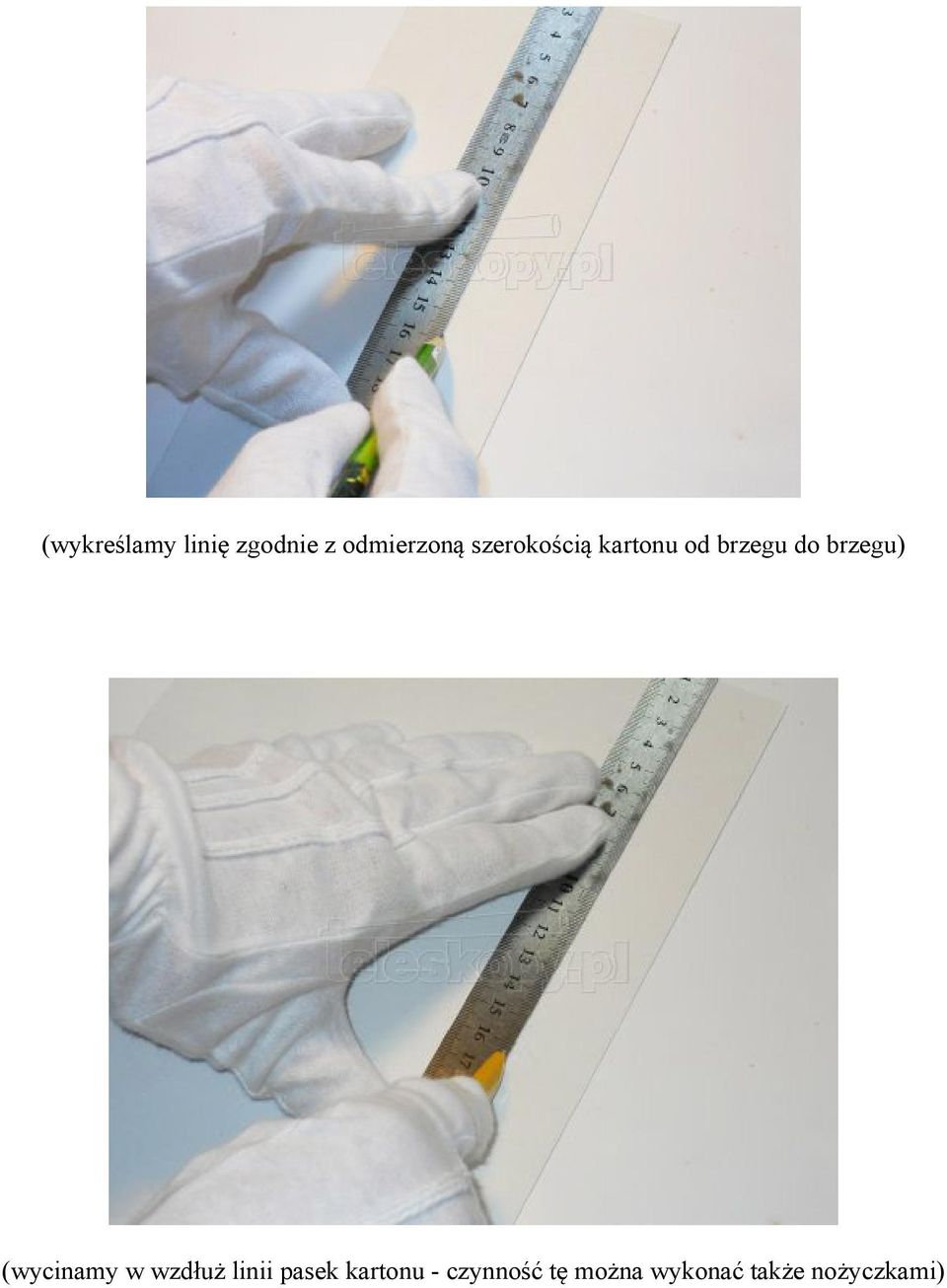

6 (wykreślamy linię zgodnie z odmierzoną szerokością kartonu od brzegu do brzegu) (wycinamy w wzdłuż linii pasek kartonu - czynność tę można wykonać także nożyczkami)

7 (powtarzamy czynność tak, by otrzymać kilka pasków kartonu - potrzebna ilość pasków zależy od średnicy tubusu teleskopu; dla tubusu o średnicy ok. 13 cm i pasków kartonu o długości 43 cm optymalna ilość to 4 paski) (przymierzamy pasek kartonu do tubusu teleskopu; jeżeli nie dysponujemy odpowiednio "długim" kartonem, należy kilka pasków skleić ze sobą)

8 (smarujemy klejem jeden koniec paska) (owijamy tubus i sklejamy dwa końce tak, by nachodziły na siebie; ściskamy klamerką)

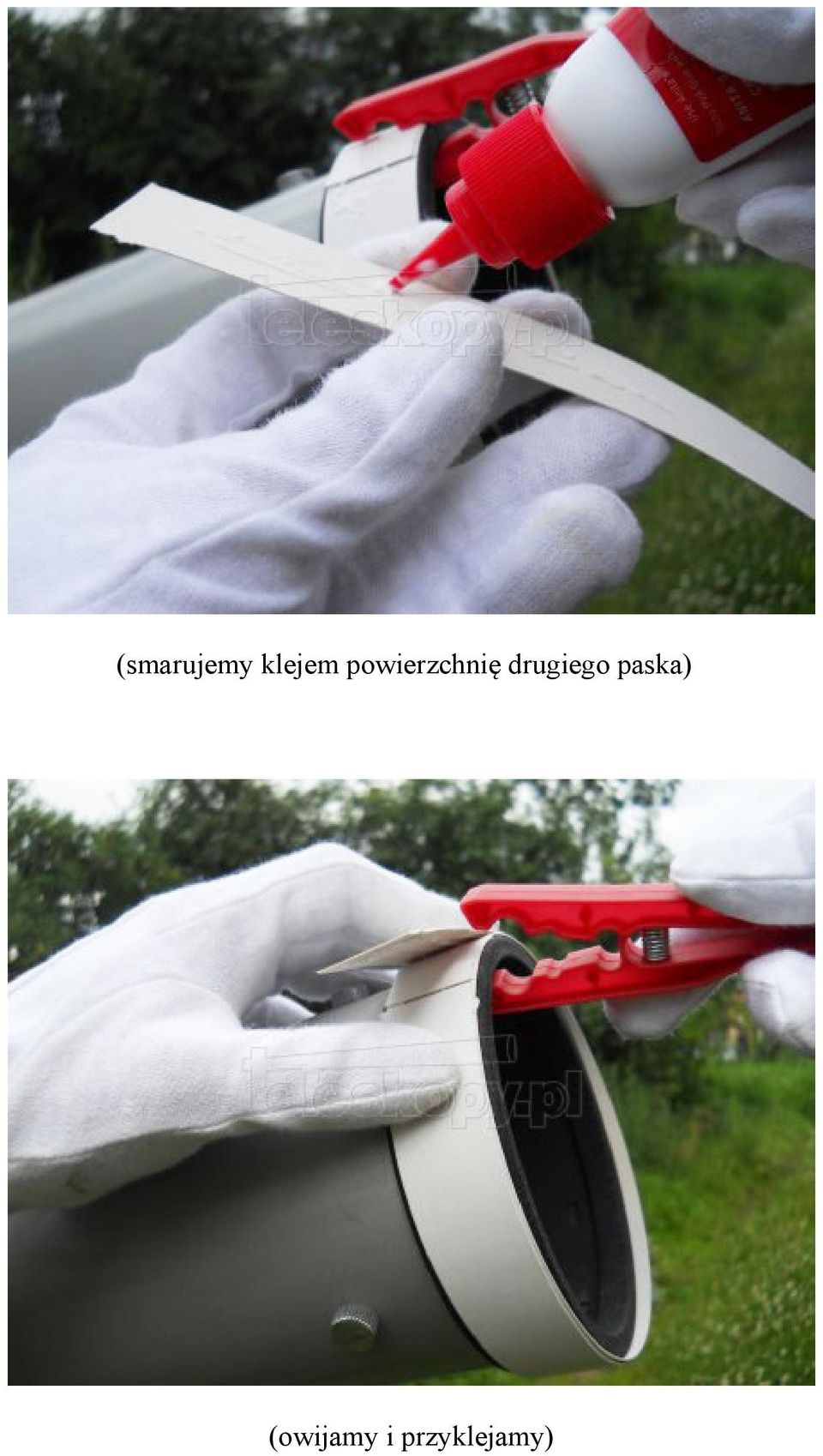

9 (smarujemy klejem powierzchnię drugiego paska) (owijamy i przyklejamy)

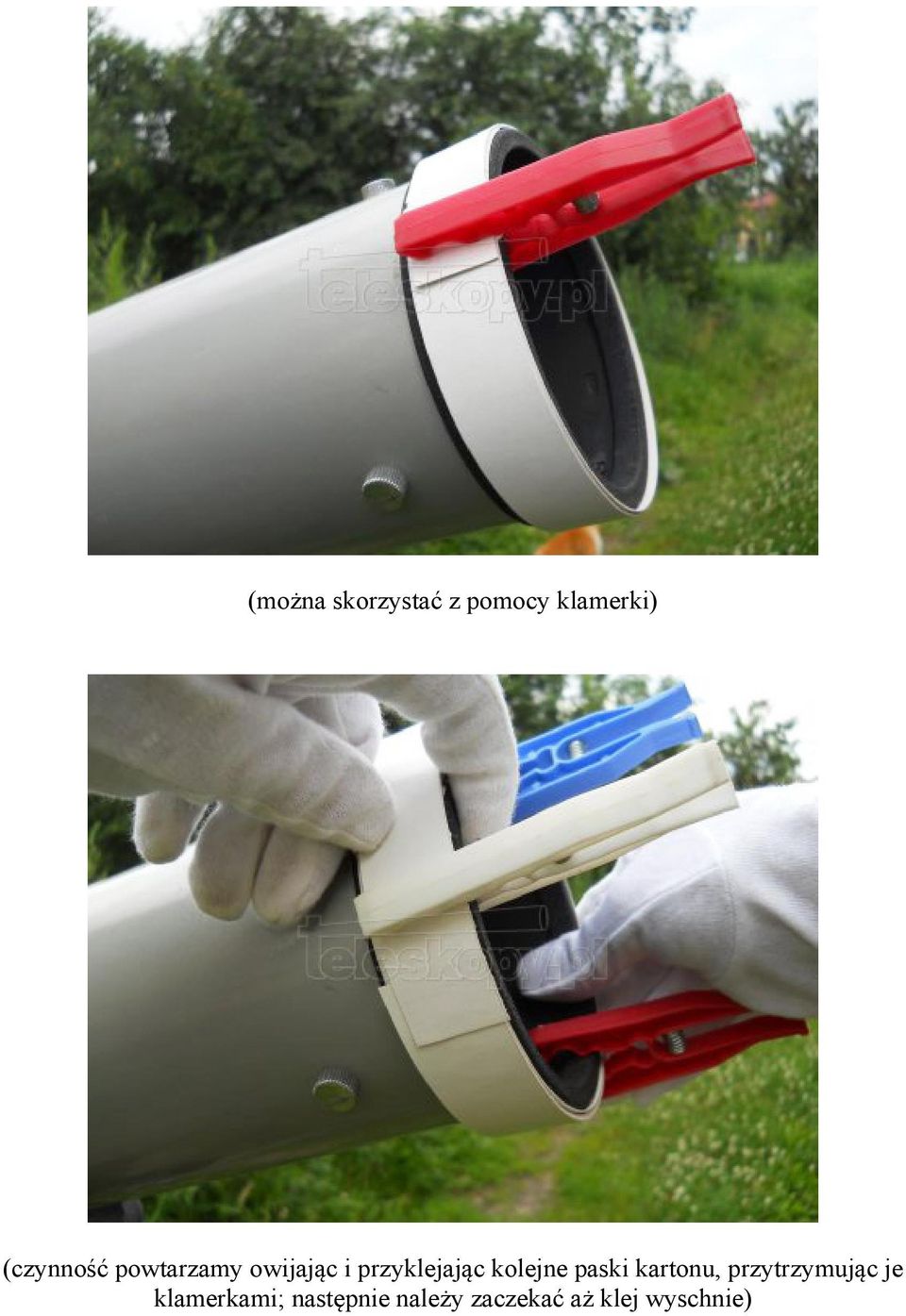

10 (można skorzystać z pomocy klamerki) (czynność powtarzamy owijając i przyklejając kolejne paski kartonu, przytrzymując je klamerkami; następnie należy zaczekać aż klej wyschnie)

11 Wykonanie oprawy folii (ramki mocującej filtr) Przystępujemy do oprawienia folii Baader w karton. (zdjęta obejma - należy zmierzyć jej średnicę; w naszym przypadku jest to ok. 13,5 cm - przyjmujemy z marginesem 14 cm) (ustawiamy na cyrklu promień wykonanej obejmy, czyli połowę ustalonej średnicy - 7 cm)

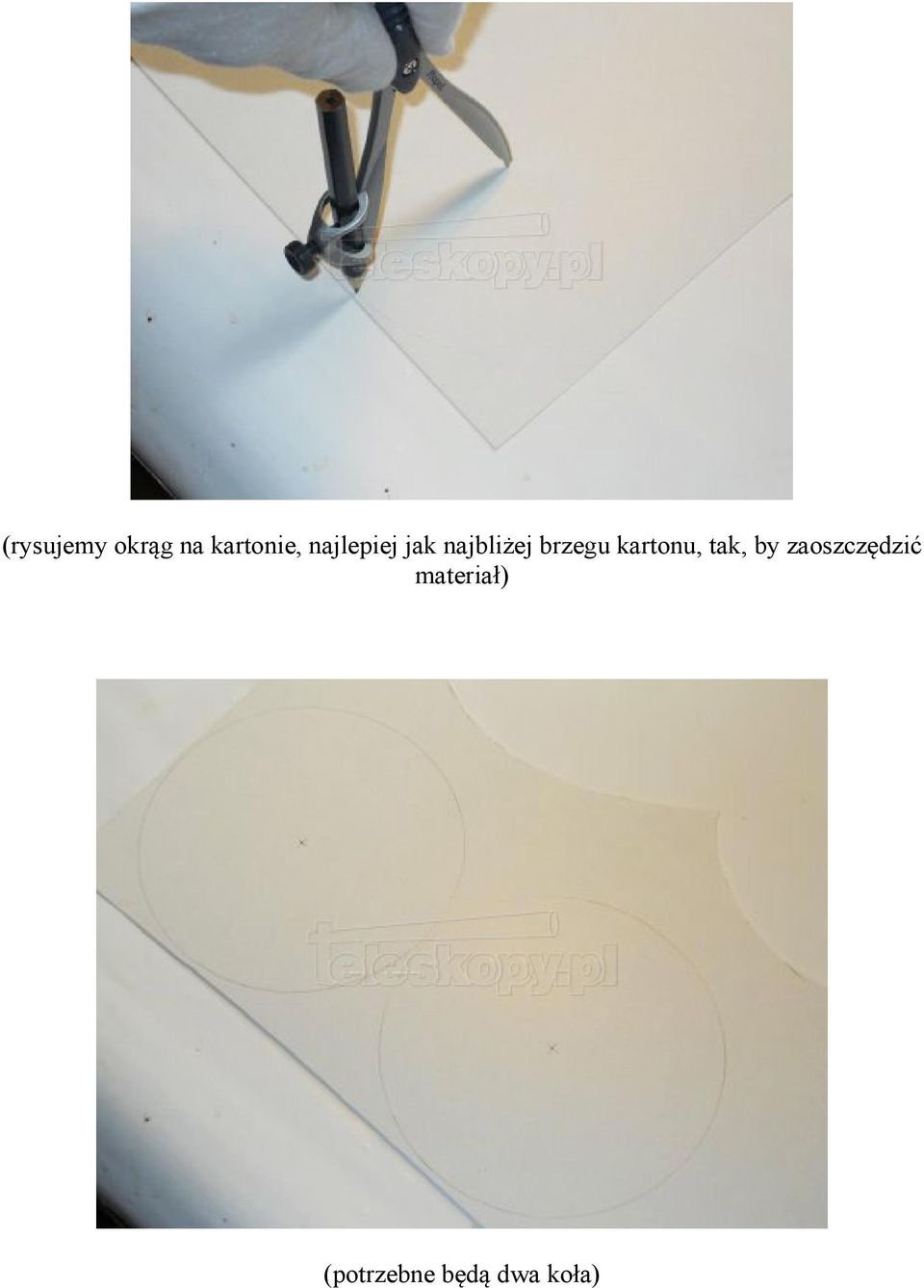

12 (rysujemy okrąg na kartonie, najlepiej jak najbliżej brzegu kartonu, tak, by zaoszczędzić materiał) (potrzebne będą dwa koła)

13 (odmierzamy na cyrklu średnicę apertury teleskopu - w tym wypadku apertura wynosi 76 mm, więc odmierzony promień to ok. 38 mm, tj. 3,8 cm; warto dać nieco mniejszy promień - np. 3,5 cm - wtedy dodatkowo kosztem teoretycznie minimalnego spadku rozdzielczości z powodu zmniejszonej apertury poprawi się kontrast obrazu, gdyż znacznie zmniejszymy refleksy, czyli odbicie światła od ścianek tubusu)

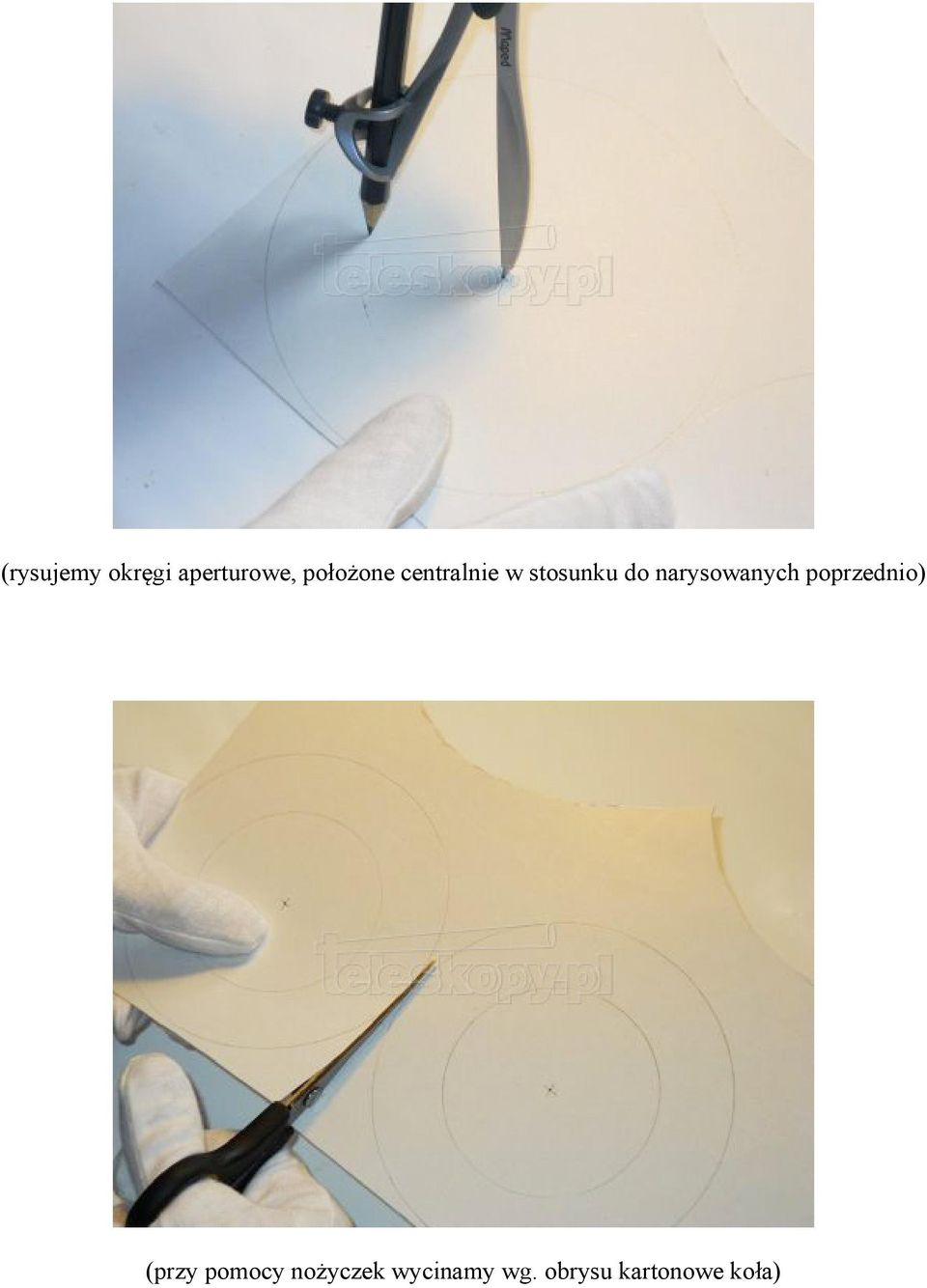

14 (rysujemy okręgi aperturowe, położone centralnie w stosunku do narysowanych poprzednio) (przy pomocy nożyczek wycinamy wg. obrysu kartonowe koła)

15 (wycinanie) (dwa wycięte koła, można teraz przystąpić do wycinania środków)

16 (najlepiej wycinać przy pomocy ostrego nożyka do papieru; jeżeli nożyk nie jest nowy. warto wcześniej odłamać zużyty koniec nożyka)

17 (oddzielamy środek) (alternatywnie można wyciąć środek przy pomocy nożyczek, w tym celu trzeba naciąć karton tak, by było miejsce na włożenie nożyczek)

18 (wycinanie nożyczkami należy wykonywać po spirali, by stopniowo dojść krawędzią tnącą nożyczek do obrysu wewnętrznego) (wycięte dwie obejmy na folię)

19 (przygotowujemy kawałki taśmy klejącej dwustronnej. Warto najpierw przyciąć równo jeden z końców taśmy; alternatywnie można zamiast taśmy klejącej użyć kleju) (zamiast taśmy klejącej można także użyć kleju, jednak taśma klejąca znacznie lepiej spełnia swoje zadanie)

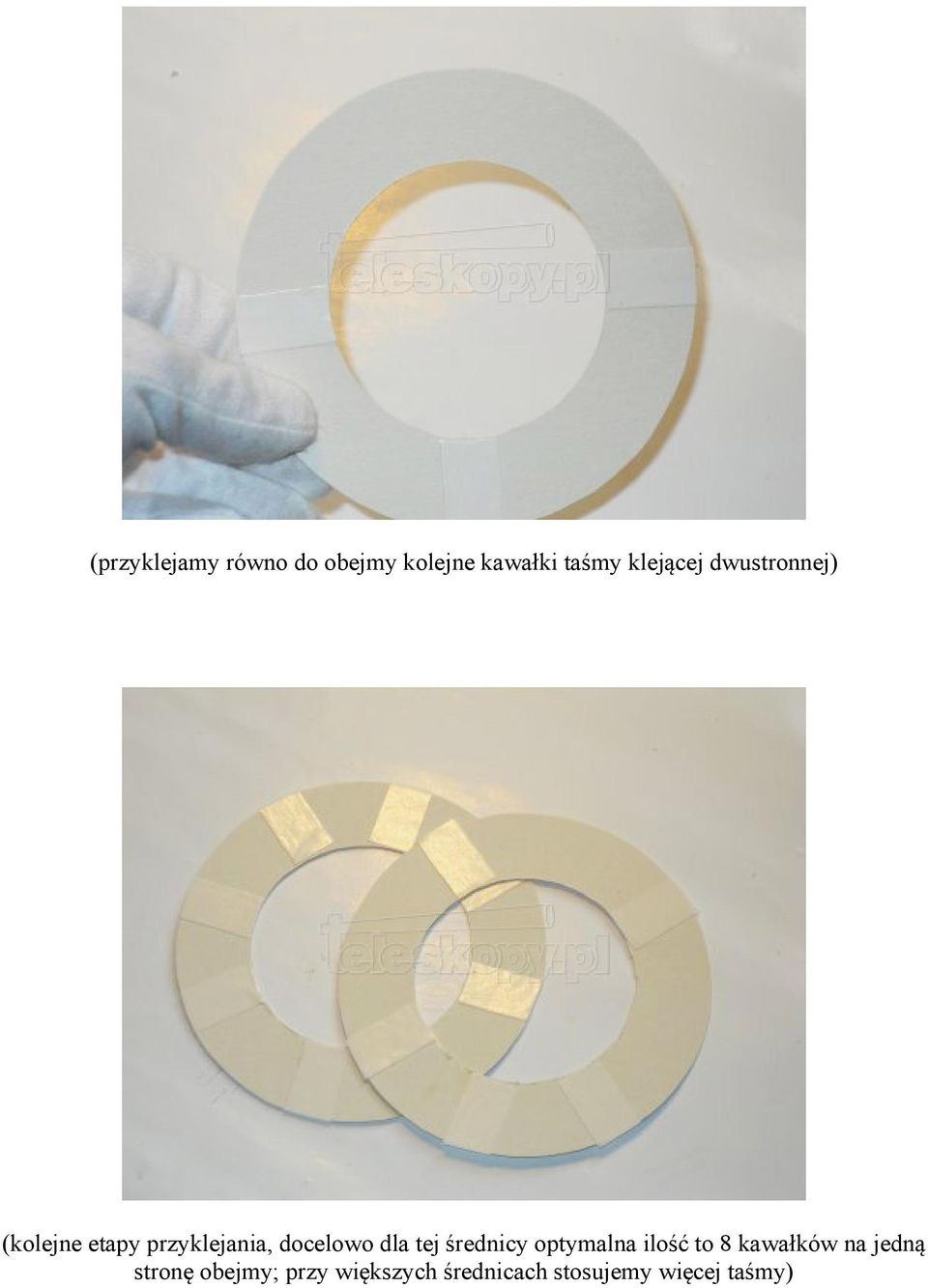

20 (przyklejamy równo do obejmy kolejne kawałki taśmy klejącej dwustronnej) (kolejne etapy przyklejania, docelowo dla tej średnicy optymalna ilość to 8 kawałków na jedną stronę obejmy; przy większych średnicach stosujemy więcej taśmy)

21 (rozciągamy równo i naprężamy chusteczkę bądź tkaninę - dzięki niej można ułożyć płasko i bez naciągania folię słoneczną Baader) (kładziemy kawałek folii przeznaczonej na filtr)

22 (przymierzamy obejmę folii) (odrywamy zabezpieczenie drugiej strony taśmy klejącej)

23

24 (delikatnie przyklejamy do folii - należy oczywiście pamiętać o wcześniejszym zdjęciu zabezpieczenia folii) (obracamy całość i ewentualnie delikatnie wyrównujemy drugą stronę)

25 (przyklejamy równo drugą część obejmy folii) (nożyczkami obcinamy nadmiar folii)

26 (gotowa oprawa folii - warto starać się wykonać ją tak, by powierzchnia folii była jak najbardziej równa, a przy tym niezbyt naprężona; w naszym przypadku udało się to jedynie częściowo ;-D )

27 Sklejenie obu elementów i wykończenie (gotowe elementy oprawy: obejma tubusu i oprawiona folia) (jeżeli zachodzi taka potrzeba, należy wyrównać brzegi obejmy)

28 (brzeg obejmy smarujemy obficie klejem) (dużo kleju wypełni puste nie przylegające do kartonu miejsca i dodatkowo wzmocni konstrukcję)

29 (przyklejamy jak najbardziej centralnie obejmę tubusu do ramek folii) (miejsce klejenia można dodatkowo wypełnić klejem)

30 (gotowa przyklejona obejma tubusy do ramki folii - oprawa jest już praktycznie gotowa) (po wyschnięciu kleju odstający brzeg można wyrównać nożyczkami)

31 (filtr słoneczny do teleskopu jest już gotowy do użycia) Ze względów bezpieczeństwa warto zabezpieczać podczas obserwacji filtr przed zsunięciem przy pomocy taśmy klejącej, mocując oprawę taśmą do tubusu, najlepiej w dwóch miejscach. Warto także pomalować oprawę od środka filtr czarnym tuszem. (Słońce i plamy - kliknij, aby powiększyć)
