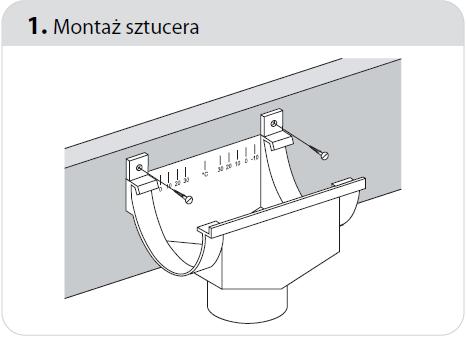

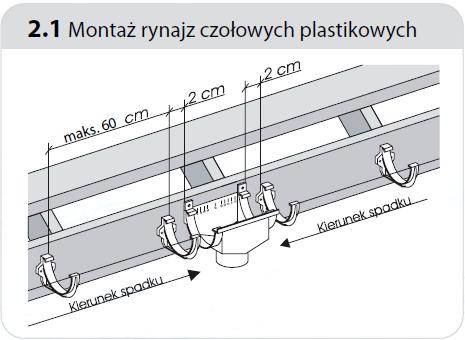

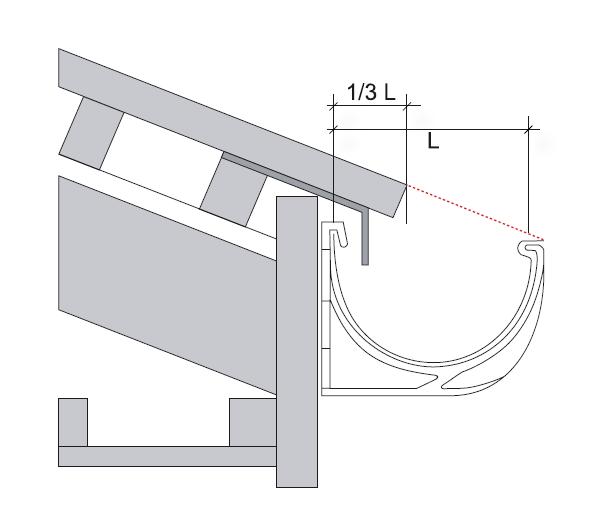

1 INSTRTUKCJA MONTAŻU SYSTEMU RYNNOWEGO PLASTMO PVC UWAGA: Ze względu na właściwości fizyczne surowca informujemy, że systemy rynnowe z PVC działają poprawnie w zakresie temperatur od -50 C do +50 C. Systemów rynnowych Plastmo PVC nie należy montować, gdy pas nadrynnowy lub gzymsy (pasy podrynnowe) są wykonane z blachy ocynkowanej niepomalowanej matową, jasną farbą. schemat prawidłowego montażu rynny Wyznaczyć miejsce spustu i zamontować sztucer. Szczegółowa instrukcja montażu dołączona jest do każdego sztucera. Stopery dołączone do instrukcji zachować na później! Spadek w kierunku spustu wyznaczamy za pomocą poziomicy (minimalny spadek 2-3 mm na 1 mb rynny). Pomiędzy skrajnie zamocowanymi rynajzami (przy sztucerze i w najwyższym punkcie instalacji) naciągamy mocno cienką linkę, która wyznaczy nam odpowiedni spadek. Rynajzy montujemy w odstępach nie większych niż 60 cm od siebie.

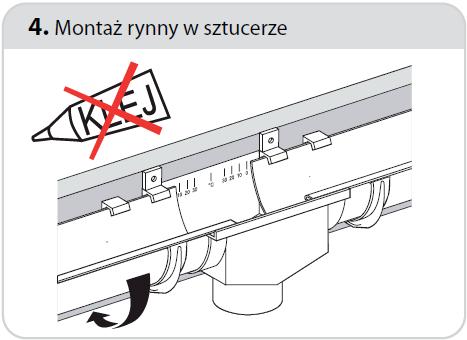

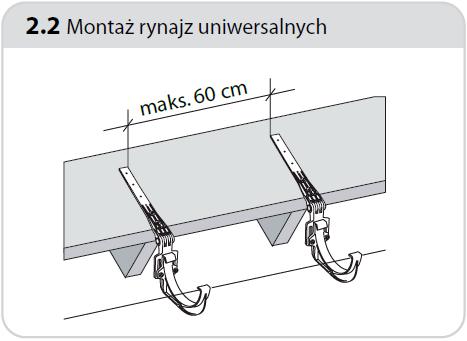

2 Rynajzy uniwersalne należy montować do konstrukcji dachu w odstępach maks. 60 cm. Za pomocą poziomicy wyznaczamy spadek (2-3 mm na 1 mb rynny) w kierunku spustu. W celu prawidłowego działania systemu rynny w sztucerze powinny być bezwzględnie przecięte. Na ich końcach przed zainstalowaniem należy wykonać kapinosy, które wykonujemy podgrzewając środek krawędzi rynny i formując go w charakterystyczny dzióbek. Zamontować rynny w sztucerze i rynajzach. Na skali temperatur wewnątrz sztucera ustawić końce rynien zgodnie z temperaturą panującą w dniu montażu. NIE UŻYWAĆ KLEJU!

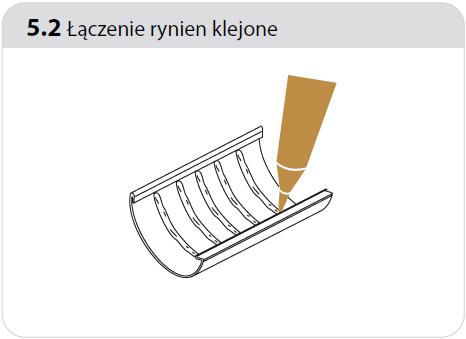

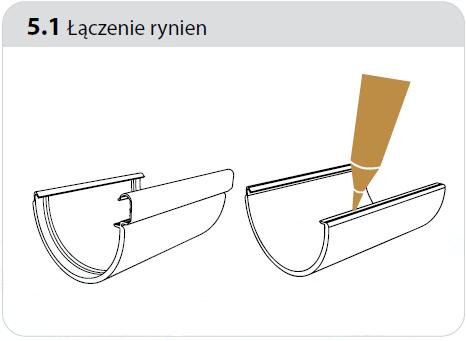

3 System Plastmo PVC może być zamontowany jako system klejony lub uszczelkowy. W przypadku wyboru połączenia klejonego należy przejść do punktu 5.2, a w przypadku połączeń na złączki uszczelkowe należy przejść do punktu 5.4. Na złączkę łączącą rynny nałożyć paski kleju o szerokości ok. 0,5 cm każdy. Po zamontowaniu złączki miejsce styku łączonych rynien wypełnić klejem. Ze względu na naturalną pracę rynien złączkę należy montować minimum 10 cm od rynajzy.

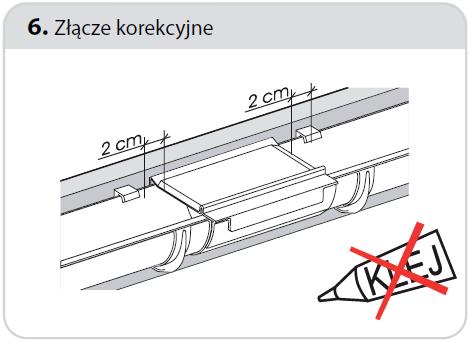

4 Zastosowanie złączki uszczelkowej eliminuje konieczność stosowania połączeń klejonych oraz złącza korekcyjnego. Ustawić końce rynien na skali temperatur zgodnie z temperaturą otoczenia w dniu montażu. Końce rynien nie powinny być wsunięte w złączkę dalej niż oznaczenie "koniec rynny". Na przednich krawędziach łączonych rynien zapiąć zatrzask złączki. Prosimy o unikanie wielokrotnego zapinania złączki. Złącze korekcyjne należy stosować tylko w systemie klejonym! Złącze korekcyjne stosować w przypadku gdy: odległość miedzy sztucerami jest większa niż 15 m odległość pomiędzy narożnikami jest większa niż 6 m i nie występuje pomiędzy nimi sztucer. Szczegółowa instrukcja montażu dołączona jest do każdej złączki korekcyjnej. Na skali temperatur wewnątrz złącza ustawić końce rynien z przyklejonymi do nich deklami, zgodnie z instrukcją złączki korekcyjnej. Nie używać kleju do montażu obudowy złącza!

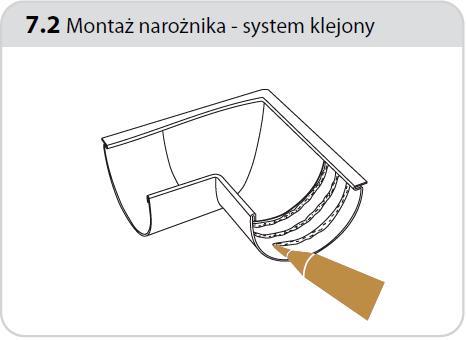

5 Narożnik uszczelkowy jest wyjątkowo łatwy w montażu i nie wymaga użycia kleju. Zamontować narożnik wpinając go z dwóch stron w rynnę. Następnie założyć zatrzaski, wpinając je na połączeniu narożnika z rynną. Nałożyć na narożnik 3 paski kleju o szerokości ok. 0,5 cm każdy i założyć rynnę. Klej nałożyć na drugie ramię narożnika i zamontować w nim rynnę.

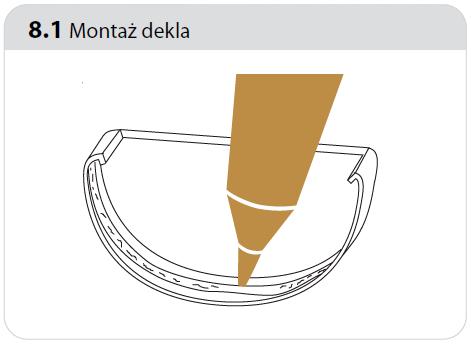

6 Miejsce, wewnątrz styku rynien z narożnikiem, wypełnić klejem. Po montażu narożników i złączek wkleić stopery (dołączone do sztucera). Na dekiel nałożyć pasek kleju o szerokości ok. 0,5 cm. Miejsce styku rynna - dekiel wypełnić klejem. Z paska taśmy, wklejonej do dekla, oderwać folię zabezpieczającą i wpiąć dekiel w rynnę. Należy pamiętać o prawidłowym ułożeniu dekla.

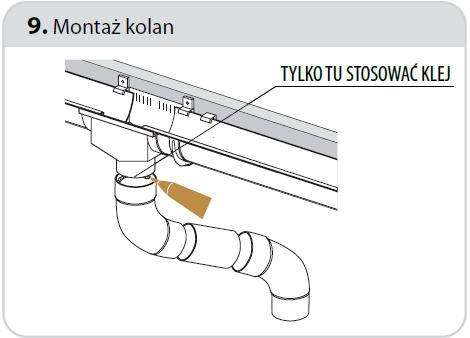

7 Zachować odległość minimum 2,5 cm od deski bocznej dachu. Wkleić stoper! ZASADA MONTAŻU STOPERÓW Stopery montujemy tam, gdzie chcemy zablokować termiczny ruch elementów rynnowych. Kolano górne przykleić do sztucera. Kolano dolne łączyć z górnym, bez użycia kleju, zawsze poprzez użycia odpowiedniej długości odcinka rury spustowej. Rurę spustową należy montować za pomocą uniwersalnych obejm kompensujących rozszerzalność termiczną. Szczegółowa instrukcja montażu dołączona jest do opakowania obejm.

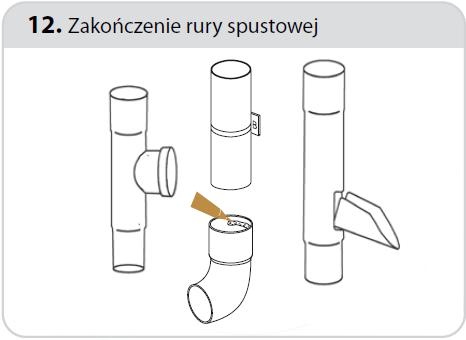

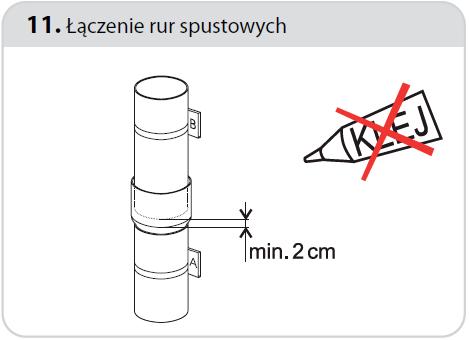

8 Rury spustowe łączone są za pomocą mufy. Należy zachować min. 2 cm luzu. Nie używać kleju! System rynnowy można zakończyć wylewką przyklejoną do rury spustowej lub kołnierzem kanalizacyjnym zakładanym na rurę profilowaną. Można zamontować elementy uzupełniające, takie jak rzygacz czy czyszczak.
