Projekt techniczny DLA PRZEJŚĆ GRANICZNYCH ZAŁĄCZNIK NR 5 MONTAŻ I INSTALACJA UZIEMIAJĄCA

Wielkość: px
Rozpocząć pokaz od strony:

Download "Projekt techniczny DLA PRZEJŚĆ GRANICZNYCH ZAŁĄCZNIK NR 5 MONTAŻ I INSTALACJA UZIEMIAJĄCA"

Transkrypt

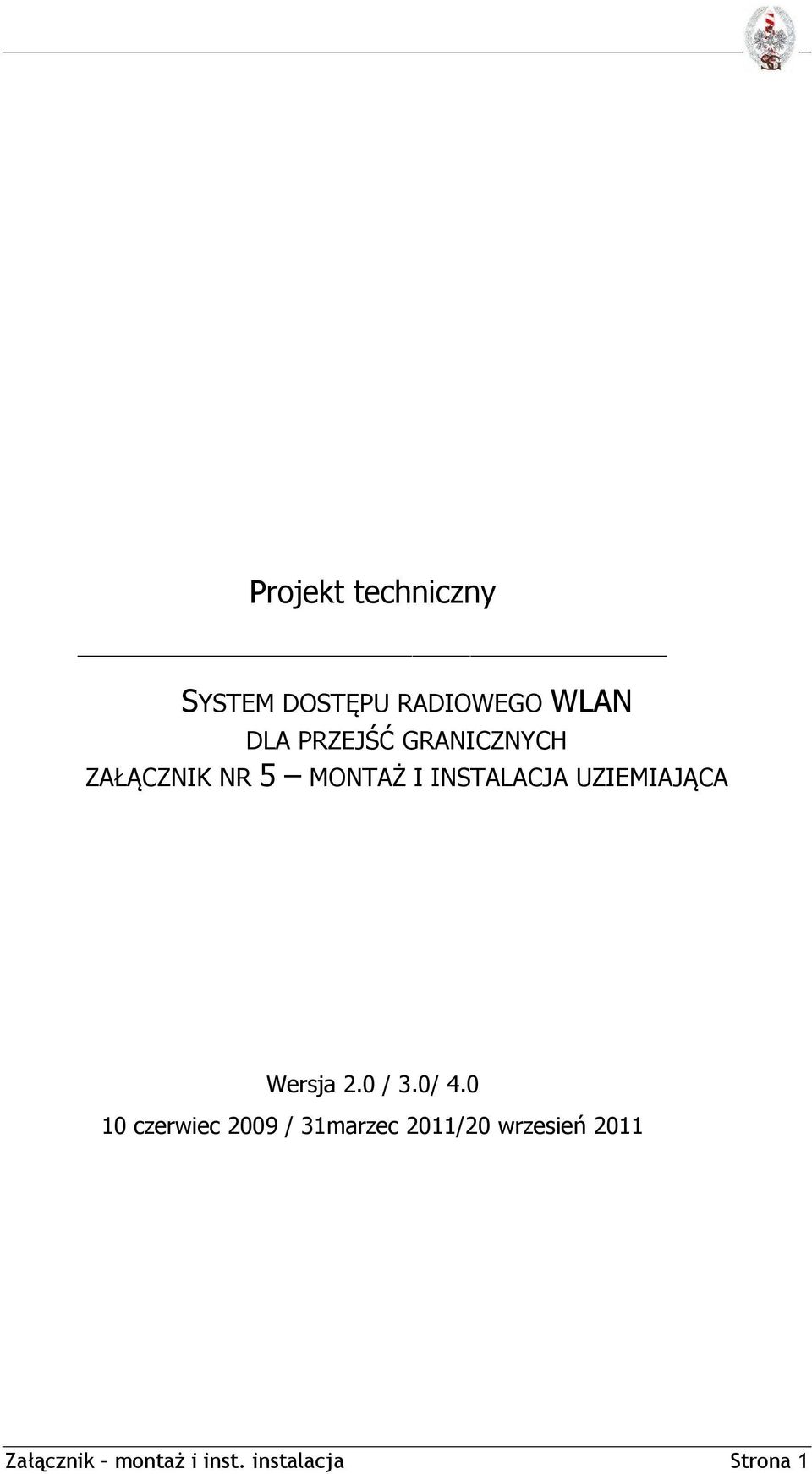

1 Projekt techniczny SYSTEM DOSTĘPU RADIOWEGO WLAN DLA PRZEJŚĆ GRANICZNYCH ZAŁĄCZNIK NR 5 MONTAŻ I INSTALACJA UZIEMIAJĄCA Wersja 2.0 / 3.0/ czerwiec 2009 / 31marzec 2011/20 wrzesień 2011 Załącznik montaż i inst. instalacja Strona 1

2 Spis treści 1. Wstęp Instalacja urządzeń Punkt dostępowy AIR-LAP Punkt dostępowy AIR-LAP Montaż na ścianie Montaż na maszcie Podłączenie kabla optycznego do AP BX-U Instalacja uziemiająca AP AP Pozostałe urządzenia Załącznik montaż i inst. instalacja Strona 2

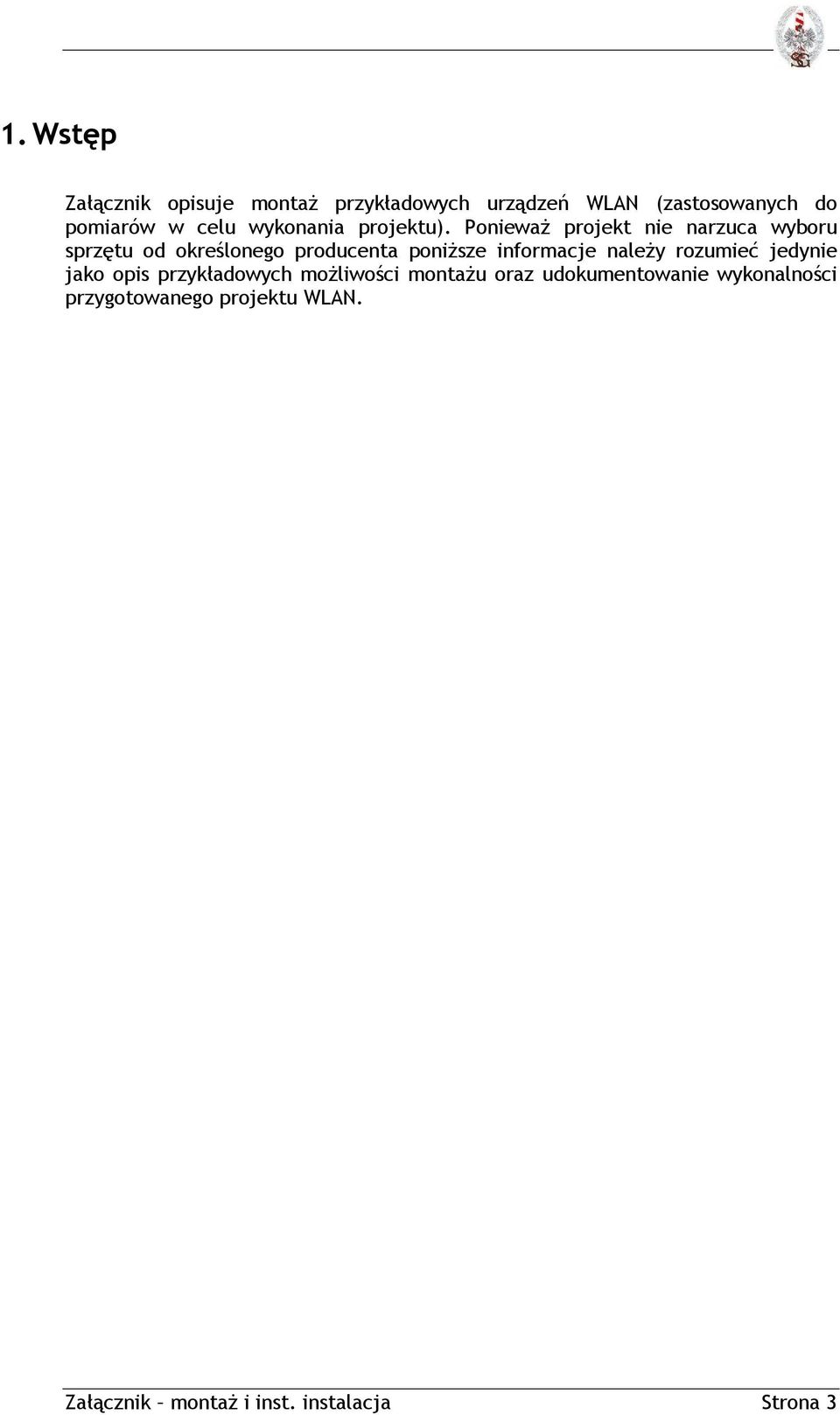

3 1. Wstęp Załącznik opisuje montaż przykładowych urządzeń WLAN (zastosowanych do pomiarów w celu wykonania projektu). Ponieważ projekt nie narzuca wyboru sprzętu od określonego producenta poniższe informacje należy rozumieć jedynie jako opis przykładowych możliwości montażu oraz udokumentowanie wykonalności przygotowanego projektu WLAN. Załącznik montaż i inst. instalacja Strona 3

4 2. Instalacja urządzeń 2.1. Punkt dostępowy AIR-LAP-1142 Punkty dostępowe AIR-LAP-1142 są przeznaczone do montażu wewnątrz budynków. Planowane wykorzystanie sieci WLAN do telefonii IP determinuje optymalny sposób instalacji tych punktów dostępowych, powinny być umiejscowione na sufitach. Taki sposób instalacji zmniejsza cień sygnału WLAN przechodzącego przez ciało użytkownika telefonu IP, który rozmawiając trzyma telefon przy uchu. Zestaw do montażu zawiera: 1 standardowy klips na teownik podsufitowy 2 klips pasujący do opuszczonego poniżej teownik (1-2 cm) sufitu podwieszanego 3 nisko profilowy element montażowy 4 AP serii , 6 śruby montażowe 7 kotwy do zamontowania AP na ścianie Załącznik montaż i inst. instalacja Strona 4

5 Dodatkowo do AP 1140 może być zamówiony zasilacz 230V wraz z kablem zasilającym. Ponieważ wszystkie AP zostaną zasilone przez przełączniki ethernet (standard 802.3af) instalacja tych dodatkowych elementów nie jest przedmiotem projektu. Rysunek poniżej pokazuje AP 1140 od spodu 1 blokada antykradzieżowa kensington 2 - podłączenie zasilacza DC 3 port Ethernet 4 port konsoli 5 kłódka lub zamek mocujący AP z podstawą montażową 6 stópki do położenia AP (montaż na stole lub płaskiej powierzchni) Montaż na suficie podwieszanym: 1- otwory do montażu AP Załącznik montaż i inst. instalacja Strona 5

6 2 klips do montażu 3 punkt podłączenia uziemienia 4 osłona kabli 5 teownik podsufitowy Aby zainstalować AP 1140 należy wykonać następujące czynności: 1. Ustalić miejsce zamontowania AP 2. Wybrać odpowiedni klips montażowy do położonego sufitu podwieszanego, otworzyć go (rysunek poniżej) 3. Umieścić klips ponad teownikiem i zamknąć go do zatrzasków A, B lub C 4. Przykręcić śruby (1) tak, aby klips nie ślizgał się po teowniku 5. ustalić położenie otworów A, B lub C na nisko profilowym elemencie montażowym 6. Przykręcić śruby do każdego z czterech odpowiednich otworów (A, B lub C) 7. Jeżeli jest to niezbędne wywiercić lub wyciąć otwór do przeprowadzenia kabla w płytce podsufitowej. Wyciągnąć kabel przez otwór, powinno wystawać na zewnątrz ok. 30 cm kabla. 8. Podłączyć kabel Ethernet (kabel zasilający pokazany z prawej strony rysunku nie będzie podłączany) Załącznik montaż i inst. instalacja Strona 6

7 9. Ustawić stópki AP nad otworami znajdującymi się w nisko profilowym elemencie montażowym 10. Delikatnie przesunąć AP, tak aby zatrzask mocujący AP był ustawiony w pozycji blokującej AP przed wysunięciem (powinno być słyszane kliknięcie) 2.2. Punkt dostępowy AIR-LAP-1522 Punkty dostępowe AIR-LAP-1522 są przeznaczone do montażu na zewnątrz. Zaplanowane przez producenta sposoby montażu tych urządzeń obejmuje montaż na maszcie, na ścianie, oraz na rozpiętej stalowej linie. Projekt przewiduje pierwsze dwa typy instalacji. Do obu typów służy jeden zestaw montażowy o symbolu AIR-ACCPMK Montaż na ścianie Materiały niezbędne do montażu na ścianie to: Uchwyt uziemiający i śruby (dostarczone z punktem dostępowym) Narzędzie do zaciśnięcia uchwytu uziemiającego Cztery śruby M8 (31 mm) Cztery kołki rozporowe (zależnie od materiału ściany), wiertarka i wiertło, śrubokręt przewód uziemiający śr. 4,5 mm Kabel ekranowany, zewnętrzny Ethernet (Cat. 5e lub lepsza) Ściana do której jest przyczepiany punkt dostępowy powinna wytrzymać ciężar 23 kg. Załącznik montaż i inst. instalacja Strona 7

8 1 zaczep do uchwycenia punktu dostępowego 2 otwory na śruby mocujące 3 szczeliny montażowe, umożliwiające obrót punktu dostępowego Aby zamontować AP 1522 na ścianie, należy zaznaczyć miejsce wykonania otworów na śruby na ścianie (przy pomocy pokazanego na rysunku powyżej elementu montażowego). Po przygotowaniu miejsc na wkręcenie śrub, dokręcić element montażowy. Następnie należy wkręcić śruby M8 x 16 do otworów z każdego boku punktu dostępowego (2), pozostawiając ok. 0,6 0,7 cm odstęp łba śruby od powierzchni. Tak przygotowany punkt dostępowy umieszczamy w zaczepach (1), dokręcane drzwiczki na AP powinny być skierowane na zewnątrz. Następnie dokręcamy kolejne śruby z obu stron punktu dostępowego (3). Załącznik montaż i inst. instalacja Strona 8

9 Po upewnieniu się, że AP jest prawidłowo umieszczony, należy docisnąć śruby z siłą od 17.6 do 20.3 Nm. Wszystkie przewidziane do instalacji anteny powinny być zamontowane i mocno dokręcone. Nie wykorzystywane otwory należy zaślepić zabezpieczając punkt dostępowy przed wodą i wilgocią. Przy instalacji należy skorzystać z preparatów uszczelniających złącza (np. Coax Seal). Zamontowany punkt dostępowy należy uziemić, a następnie podłączyć zasilanie za pomocą kabla AIR-CORD-R3P-40UE=. Kabel ma długość około 12 metrów, z jednej strony jest zakończony złączką wkręcaną do punktu dostępowego, druga strona kabla jest nie zakończona i powinna być podłączona przez elektryka do zasilania 230V AC Montaż na maszcie Zestaw do montażu na maszcie jest przystosowany do średnicy od 5,1 do 40,5 cm. Klamra wspornika do montażu punktu dostępowego na maszcie z zamontowanymi uchwytami do taśm mocujących, elementy powinny być dokręcone do otworów odpowiednich dla średnicy masztu (na rysunku rozmiar cali 28-40,5 cm). Na rysunku 1- śruby, 2 klamra wspornika, 3 uchwyt taśmy mocującej. W celu zamontowania punktu dostępowego na pionowym maszcie należy użyć dostarczonych w zestawie montażowym dwóch taśm stalowych o szerokości 1,9 cm, złączki do uziemienia. Instalator dodatkowo powinien dysponować własnymi narzędziami: do zaczepienia taśm stalowych AIR-BAND-INST-TL=, zaciskarką do złączki uziemiającej, oraz powinien dostarczyć przewód uziemiający. Nie wykorzystywane otwory należy zaślepić zabezpieczając punkt dostępowy przed wodą i wilgocią. Przy instalacji należy skorzystać z preparatów uszczelniających złącza (np. Coax Seal). Zamontowany punkt dostępowy należy uziemić, a następnie podłączyć zasilanie za pomocą kabla AIR-CORD-R3P-40UE=. Kabel ma długość około 12 metrów, z jednej strony jest zakończony złączką wkręcaną do punktu dostępowego, druga strona kabla jest nie zakończona i powinna być podłączona przez elektryka do zasilania 230V AC. Załącznik montaż i inst. instalacja Strona 9

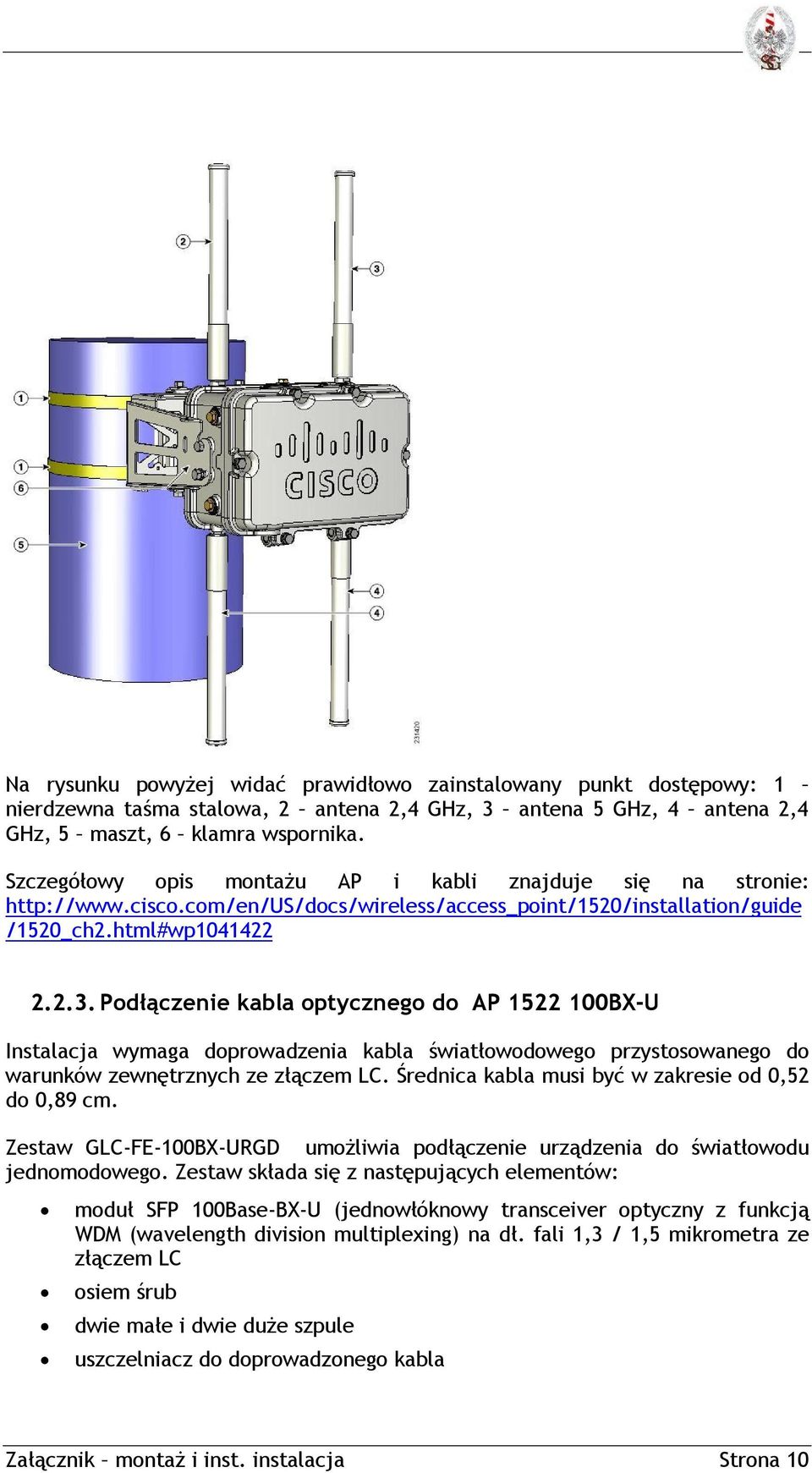

10 Na rysunku powyżej widać prawidłowo zainstalowany punkt dostępowy: 1 nierdzewna taśma stalowa, 2 antena 2,4 GHz, 3 antena 5 GHz, 4 antena 2,4 GHz, 5 maszt, 6 klamra wspornika. Szczegółowy opis montażu AP i kabli znajduje się na stronie: /1520_ch2.html#wp Podłączenie kabla optycznego do AP BX-U Instalacja wymaga doprowadzenia kabla światłowodowego przystosowanego do warunków zewnętrznych ze złączem LC. Średnica kabla musi być w zakresie od 0,52 do 0,89 cm. Zestaw GLC-FE-100BX-URGD umożliwia podłączenie urządzenia do światłowodu jednomodowego. Zestaw składa się z następujących elementów: moduł SFP 100Base-BX-U (jednowłóknowy transceiver optyczny z funkcją WDM (wavelength division multiplexing) na dł. fali 1,3 / 1,5 mikrometra ze złączem LC osiem śrub dwie małe i dwie duże szpule uszczelniacz do doprowadzonego kabla Załącznik montaż i inst. instalacja Strona 10

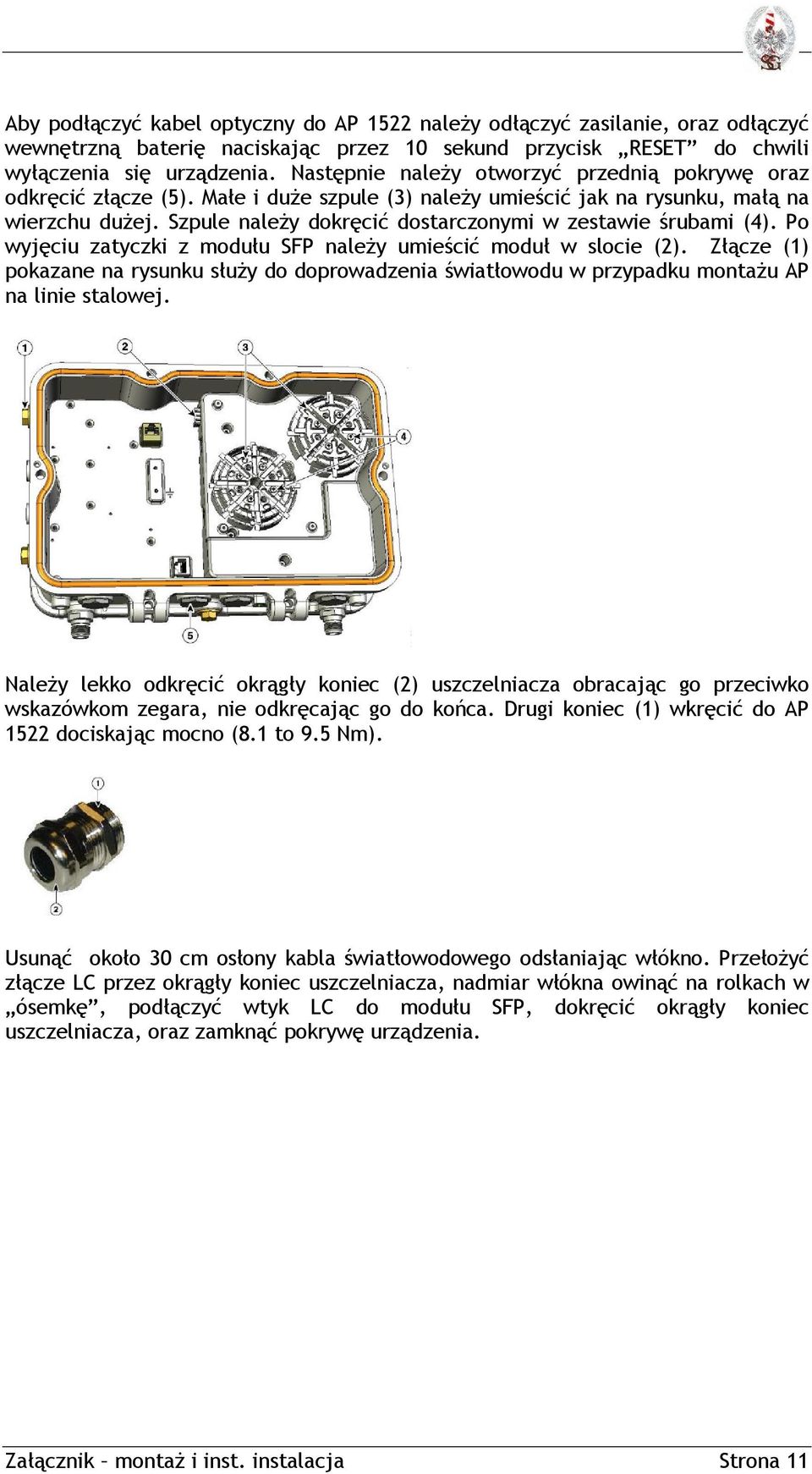

11 Aby podłączyć kabel optyczny do AP 1522 należy odłączyć zasilanie, oraz odłączyć wewnętrzną baterię naciskając przez 10 sekund przycisk RESET do chwili wyłączenia się urządzenia. Następnie należy otworzyć przednią pokrywę oraz odkręcić złącze (5). Małe i duże szpule (3) należy umieścić jak na rysunku, małą na wierzchu dużej. Szpule należy dokręcić dostarczonymi w zestawie śrubami (4). Po wyjęciu zatyczki z modułu SFP należy umieścić moduł w slocie (2). Złącze (1) pokazane na rysunku służy do doprowadzenia światłowodu w przypadku montażu AP na linie stalowej. Należy lekko odkręcić okrągły koniec (2) uszczelniacza obracając go przeciwko wskazówkom zegara, nie odkręcając go do końca. Drugi koniec (1) wkręcić do AP 1522 dociskając mocno (8.1 to 9.5 Nm). Usunąć około 30 cm osłony kabla światłowodowego odsłaniając włókno. Przełożyć złącze LC przez okrągły koniec uszczelniacza, nadmiar włókna owinąć na rolkach w ósemkę, podłączyć wtyk LC do modułu SFP, dokręcić okrągły koniec uszczelniacza, oraz zamknąć pokrywę urządzenia. Załącznik montaż i inst. instalacja Strona 11

12 3. Instalacja uziemiająca Rozporządzenie ministra infrastruktury z dnia 12 marca 2009 r. (Dz.U. nr 56 poz. 461, 192 p.6): W instalacji telekomunikacyjnej należy zastosować urządzenia ochrony przeciwprzepięciowej, a elementy instalacji wyprowadzone ponad dach połączyć z instalacja piorunochronną, o której mowa w 184 ust. 3, lub bezpośrednio uziemić w przypadku braku instalacji piorunochronnej AP 1140 Uziemienie nie jest wymagane dla instalacji wewnątrz, ponieważ AP 1140 są klasyfikowane jako niskonapięciowe urządzenia i nie zawierają wewnętrznych zasilaczy 230V AC oraz zewnętrznych anten. Również instalacja odgromowa w przypadku wewnętrznych punktów dostępowych nie jest potrzebna AP 1522 AP muszą być uziemione przed podłączeniem zasilania. Punkt oznaczony na rysunku 1 służy do przyłączenia uziemienia (otwory do przykręcenia śrub z kablami uziemiającymi). Używając izolowanego kabla średnicy 4,5 mm należy usunąć izolację z jego końca. Używając narzędzia zacisnąć odizolowaną końcówkę kabla do znajdującego się w zestawie z AP uchwytu uziemiającego. Używając znajdujących się w zestawie dwóch śrub M4 x10 mm z podkładkami uszczelniającymi. Śruby docisnąć z siłą od 2,49 do 2,71 Nm. Załącznik montaż i inst. instalacja Strona 12

13 Jeżeli jest to potrzebne (drugi koniec nie jest podłączony do prawidłowego uziemienia) należy zdjąć izolację z drugiego końca przewodu i podłączyć go do prętu z uziemieniem lub odpowiedniego punktu uziemiającego na metalowej powierzchni słupa który jest uziemiony. Wszystkie urządzenia Cisco mesh (również punkty dostępowe 1522) zostały zaprojektowane z obudowami chroniącymi przed deszczem, piorunami, wiatrem, wibracjami pochodzącymi z porywów wiatru i ruchu kołowego. Nie ma potrzeby wyposażania urządzenia w instalację odgromową na zewnętrznych antenach. Stosując bezpośrednie uziemienie punktów dostępowych instalacja jest zgodna z zasadami prawa budowlanego Pozostałe urządzenia Urządzenia instalowane w szafach technicznych nie wymagają instalacji uziemienia. Szafy powinny być prawidłowo zainstalowane i uziemione. Karty, moduły również nie wymagają uziemienia Załącznik montaż i inst. instalacja Strona 13
