4 Ważne informacje!usa!usa Rx Only Śledzenie urządzeń Administracja ds. Żywności i Leków USA (Food and Drug Administration, FDA) wymaga od producentów i dystrybutorów defibrylatorów monitorowania miejsc użytkowania produkowanych i dystrybuowanych przez nich urządzeń. Jeśli urządzenie jest użytkowane w innym miejscu, niż wskazywał adres wysyłkowy lub też zostało sprzedane, podarowane, zagubione, skradzione, wyeksportowane, zniszczone, trwale wycofane z użytku, jak również w wypadku, gdy urządzenie nie zostało uzyskane bezpośrednio z firmy Physio-Control, należy wykonać jedną z następujących czynności: zarejestrować urządzenie na stronie skontaktować się z koordynatorem monitorowania historii urządzeń pod numerem telefonu lub uaktualnić te istotne informacje przy użyciu jednej ze znajdujących się na końcu niniejszego podręcznika kart powiadamiających o zmianie adresu, bez konieczności uiszczania opłaty pocztowej. Konwencja tekstu W niniejszej instrukcji obsługi użyto specjalnych znaków tekstowych do zaznaczenia etykiet, komunikatów ekranowych i komunikatów dźwiękowych: Etykiety przycisków: WIELKIE LITERY, np. WŁĄCZONY/WYŁĄCZONY i WYŁADOWANIE. Komunikaty ekranowe i monity głosowe: WIELKIE LITERY PISANE KURSYWĄ, na przykład PRZYŁĄCZ ELEKTRODY. Historia wersji urządzenia W niniejszej instrukcji obsługi opisano defibrylator/monitor LIFEPAK 20e z wersją oprogramowania lub nowszą. LIFEPAK, FAST-PATCH, DERMA-JEL, QUIK-LOOK i QUIK-COMBO są zarejestrowanymi znakami towarowymi firmy Physio-Control, Inc. ADAPTIV, CODE-STAT, CODE SUMMARY, REDI-PAK i Shock Advisory System są znakami towarowymi firmy Physio-Control, Inc. Masimo i LNOP są zarejestrowanymi znakami towarowymi firmy Masimo Corporation. Microstream, CapnoLine i FilterLine są zastrzeżonymi znakami towarowymi firmy Oridion Systems Ltd. Kapnografia medyczna Oridion w tym produkcie jest chroniona jednym lub większą liczbą następujących patentów USA: 6,428,483; 6,997,880; 6,437,316; 7,448,229; 7,726,954 i ich odpowiednikami w innych krajach. Dodatkowe wnioski patentowe czekają na rozpatrzenie. EDGE System jest znakiem towarowym firmy Ludlow Technical Products. Microsoft i Windows są zarejestrowanymi znakami handlowymi firmy Microsoft Corporation. Dane techniczne mogą ulec zmianie bez powiadomienia Physio-Control, Inc. Data publikacji: 03/

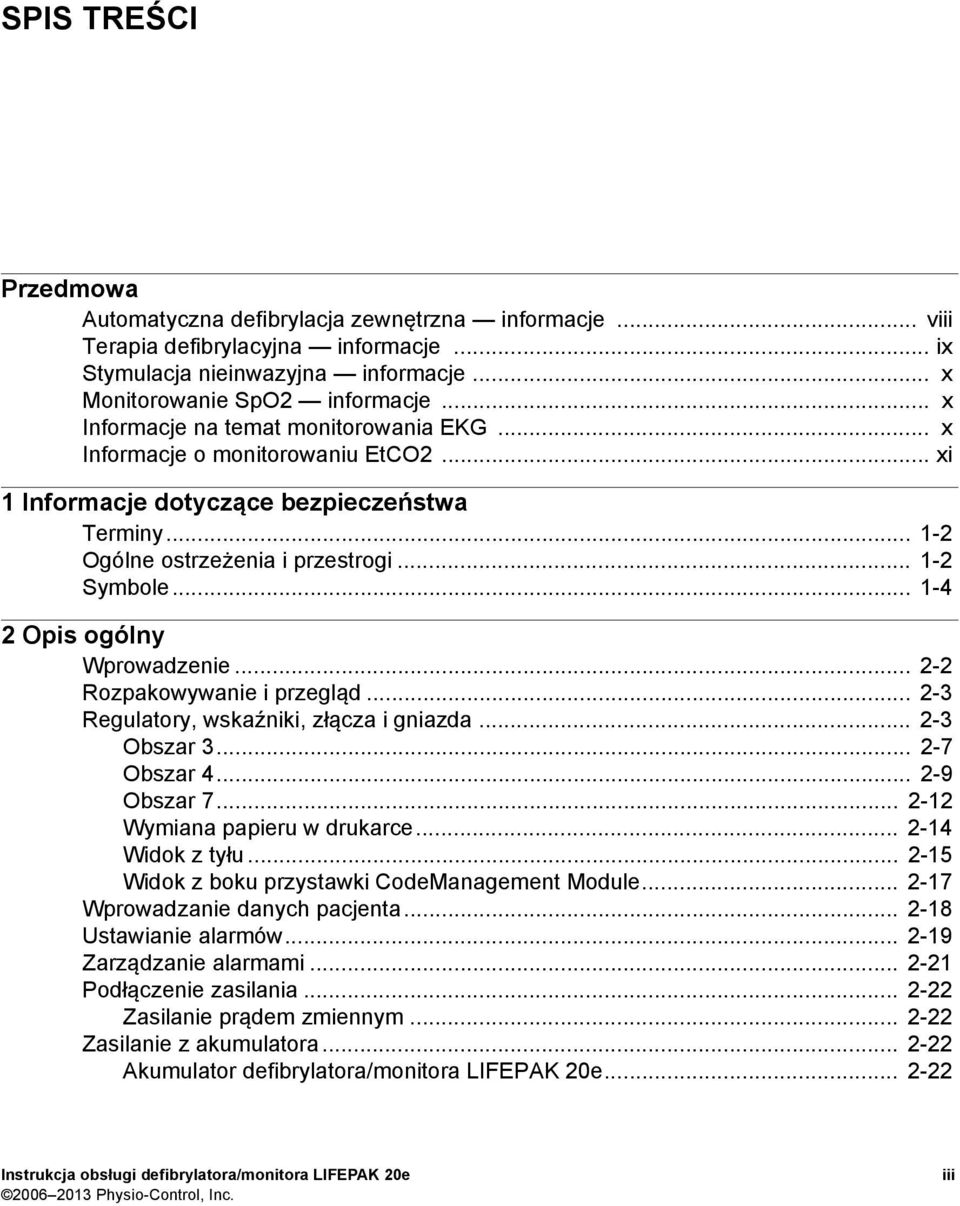

5 SPIS TREŚCI Przedmowa Automatyczna defibrylacja zewnętrzna informacje... viii Terapia defibrylacyjna informacje... ix Stymulacja nieinwazyjna informacje... x Monitorowanie SpO2 informacje... x Informacje na temat monitorowania EKG... x Informacje o monitorowaniu EtCO2... xi 1 Informacje dotyczące bezpieczeństwa Terminy Ogólne ostrzeżenia i przestrogi Symbole Opis ogólny Wprowadzenie Rozpakowywanie i przegląd Regulatory, wskaźniki, złącza i gniazda Obszar Obszar Obszar Wymiana papieru w drukarce Widok z tyłu Widok z boku przystawki CodeManagement Module Wprowadzanie danych pacjenta Ustawianie alarmów Zarządzanie alarmami Podłączenie zasilania Zasilanie prądem zmiennym Zasilanie z akumulatora Akumulator defibrylatora/monitora LIFEPAK 20e Instrukcja obsługi defibrylatora/monitora LIFEPAK 20e Physio-Control, Inc. iii

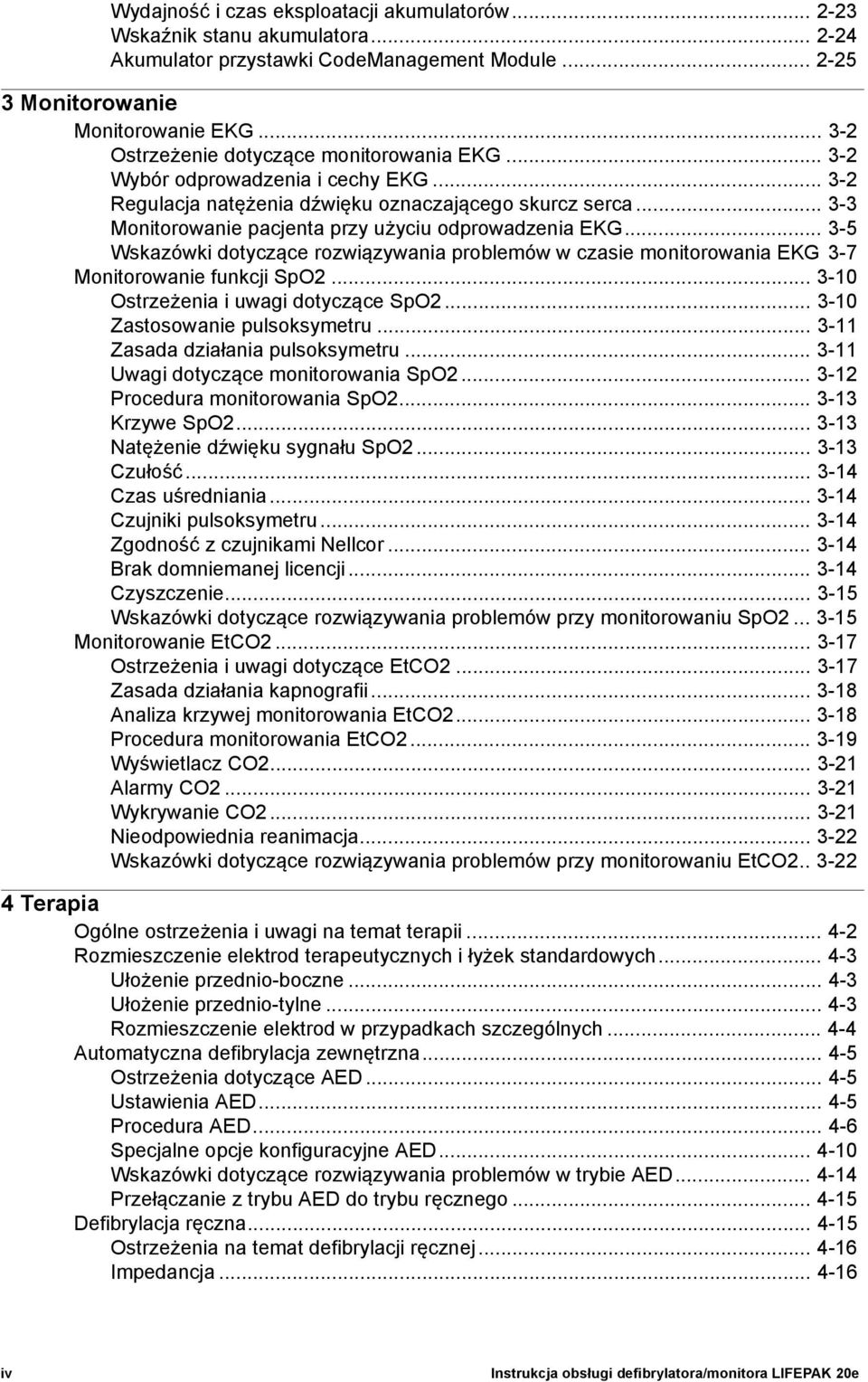

6 Wydajność i czas eksploatacji akumulatorów Wskaźnik stanu akumulatora Akumulator przystawki CodeManagement Module Monitorowanie Monitorowanie EKG Ostrzeżenie dotyczące monitorowania EKG Wybór odprowadzenia i cechy EKG Regulacja natężenia dźwięku oznaczającego skurcz serca Monitorowanie pacjenta przy użyciu odprowadzenia EKG Wskazówki dotyczące rozwiązywania problemów w czasie monitorowania EKG 3-7 Monitorowanie funkcji SpO Ostrzeżenia i uwagi dotyczące SpO Zastosowanie pulsoksymetru Zasada działania pulsoksymetru Uwagi dotyczące monitorowania SpO Procedura monitorowania SpO Krzywe SpO Natężenie dźwięku sygnału SpO Czułość Czas uśredniania Czujniki pulsoksymetru Zgodność z czujnikami Nellcor Brak domniemanej licencji Czyszczenie Wskazówki dotyczące rozwiązywania problemów przy monitorowaniu SpO Monitorowanie EtCO Ostrzeżenia i uwagi dotyczące EtCO Zasada działania kapnografii Analiza krzywej monitorowania EtCO Procedura monitorowania EtCO Wyświetlacz CO Alarmy CO Wykrywanie CO Nieodpowiednia reanimacja Wskazówki dotyczące rozwiązywania problemów przy monitorowaniu EtCO Terapia Ogólne ostrzeżenia i uwagi na temat terapii Rozmieszczenie elektrod terapeutycznych i łyżek standardowych Ułożenie przednio-boczne Ułożenie przednio-tylne Rozmieszczenie elektrod w przypadkach szczególnych Automatyczna defibrylacja zewnętrzna Ostrzeżenia dotyczące AED Ustawienia AED Procedura AED Specjalne opcje konfiguracyjne AED Wskazówki dotyczące rozwiązywania problemów w trybie AED Przełączanie z trybu AED do trybu ręcznego Defibrylacja ręczna Ostrzeżenia na temat defibrylacji ręcznej Impedancja iv Instrukcja obsługi defibrylatora/monitora LIFEPAK 20e

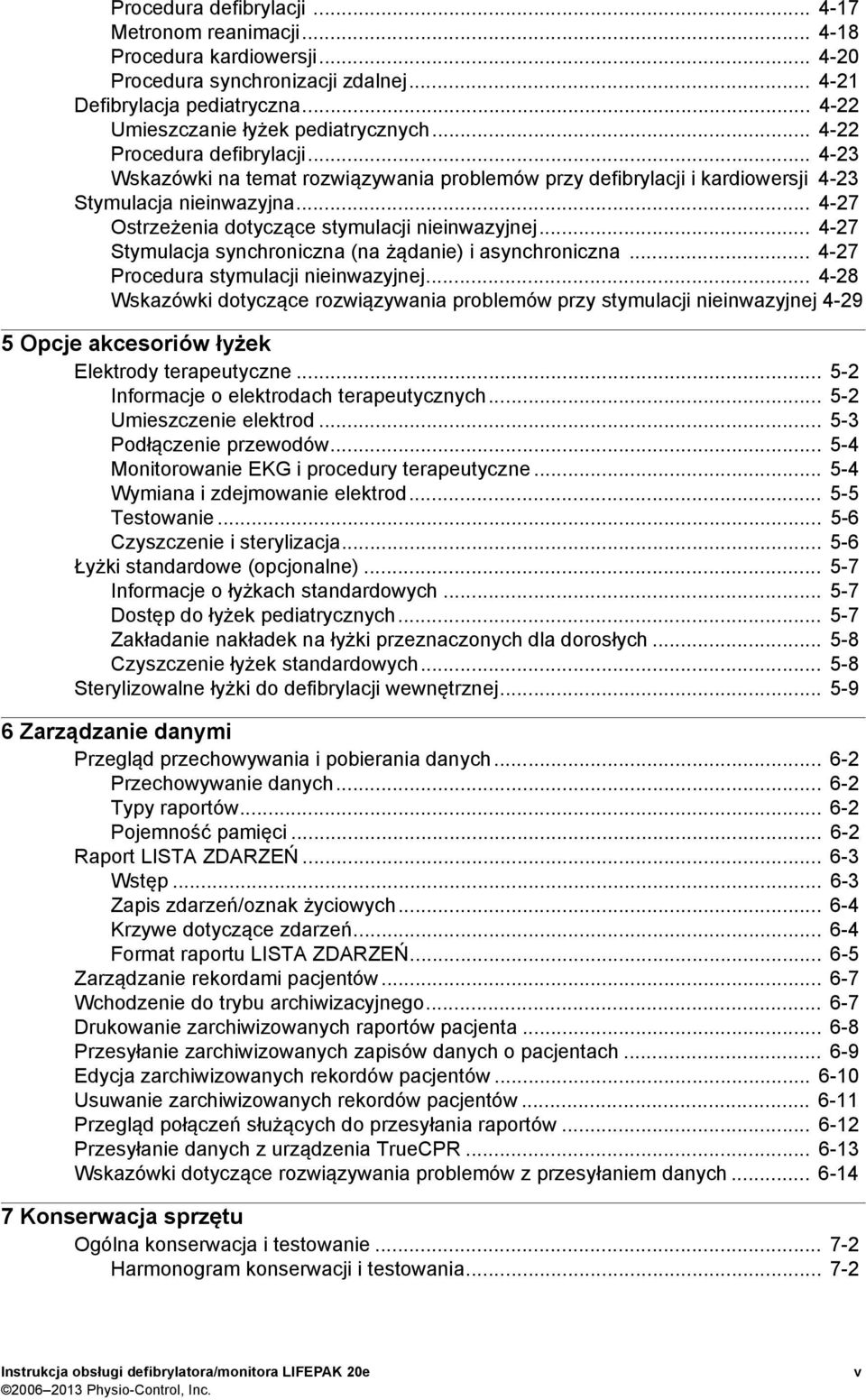

7 Procedura defibrylacji Metronom reanimacji Procedura kardiowersji Procedura synchronizacji zdalnej Defibrylacja pediatryczna Umieszczanie łyżek pediatrycznych Procedura defibrylacji Wskazówki na temat rozwiązywania problemów przy defibrylacji i kardiowersji 4-23 Stymulacja nieinwazyjna Ostrzeżenia dotyczące stymulacji nieinwazyjnej Stymulacja synchroniczna (na żądanie) i asynchroniczna Procedura stymulacji nieinwazyjnej Wskazówki dotyczące rozwiązywania problemów przy stymulacji nieinwazyjnej Opcje akcesoriów łyżek Elektrody terapeutyczne Informacje o elektrodach terapeutycznych Umieszczenie elektrod Podłączenie przewodów Monitorowanie EKG i procedury terapeutyczne Wymiana i zdejmowanie elektrod Testowanie Czyszczenie i sterylizacja Łyżki standardowe (opcjonalne) Informacje o łyżkach standardowych Dostęp do łyżek pediatrycznych Zakładanie nakładek na łyżki przeznaczonych dla dorosłych Czyszczenie łyżek standardowych Sterylizowalne łyżki do defibrylacji wewnętrznej Zarządzanie danymi Przegląd przechowywania i pobierania danych Przechowywanie danych Typy raportów Pojemność pamięci Raport LISTA ZDARZEŃ Wstęp Zapis zdarzeń/oznak życiowych Krzywe dotyczące zdarzeń Format raportu LISTA ZDARZEŃ Zarządzanie rekordami pacjentów Wchodzenie do trybu archiwizacyjnego Drukowanie zarchiwizowanych raportów pacjenta Przesyłanie zarchiwizowanych zapisów danych o pacjentach Edycja zarchiwizowanych rekordów pacjentów Usuwanie zarchiwizowanych rekordów pacjentów Przegląd połączeń służących do przesyłania raportów Przesyłanie danych z urządzenia TrueCPR Wskazówki dotyczące rozwiązywania problemów z przesyłaniem danych Konserwacja sprzętu Ogólna konserwacja i testowanie Harmonogram konserwacji i testowania Instrukcja obsługi defibrylatora/monitora LIFEPAK 20e Physio-Control, Inc. v

8 Codzienny autotest Test użytkownika Czyszczenie Kontrola funkcji Sprawdzanie odprowadzenia EKG pacjenta Ogólne wskazówki dotyczące rozwiązywania problemów Serwis i naprawa Informacje dotyczące recyklingu urządzenia Pomoc w zakresie utylizacji Czynności przygotowawcze Poddawanie utylizacji elektrod jednorazowych Opakowanie Gwarancja Akcesoria, materiały eksploatacyjne i narzędzia szkoleniowe Ustawianie opcji konfiguracyjnych Opcje konfiguracyjne Konfiguracje należy wydrukować przed oddaniem do serwisu lub naprawą Zabezpieczenie hasłem Wprowadzanie opcji konfiguracyjnych Menu konfiguracyjne Ustawienia ogólne Menu konfiguracyjne Tryb ręczny Menu konfiguracyjne Tryb AED Menu konfiguracyjne Metronom reanim Menu konfiguracyjne Stymulacja Menu Monitorowanie Menu konfiguracyjne Kanały Menu konfiguracyjne Zestawy krzywych Menu konfiguracyjne CO Menu konfiguracyjne Zdarzenia Menu konfiguracyjne Alarmy Menu konfiguracyjne Drukarka Menu konfiguracyjne Druk automatyczny Menu konfiguracyjne Zegar Menu konfiguracyjne PRZYWRÓĆ USTAWIENIA PIERWOTNE Drukuj pierwotne ustawienia Menu konfiguracyjne Prześlij konfigurację Menu konfiguracyjne Ustaw kod dostępu Tryb Serwis A Dane techniczne i charakterystyki pracy B Streszczenie badań klinicznych C Komunikaty ekranowe D Lista kontrolna dla operatora E System doradczy SAS (Shock Advisory System) F Informacje dotyczące technologii cprmax G Stacja dokująca H Wytyczne dotyczące środowiska elekromagnetycznego Indeks vi Instrukcja obsługi defibrylatora/monitora LIFEPAK 20e

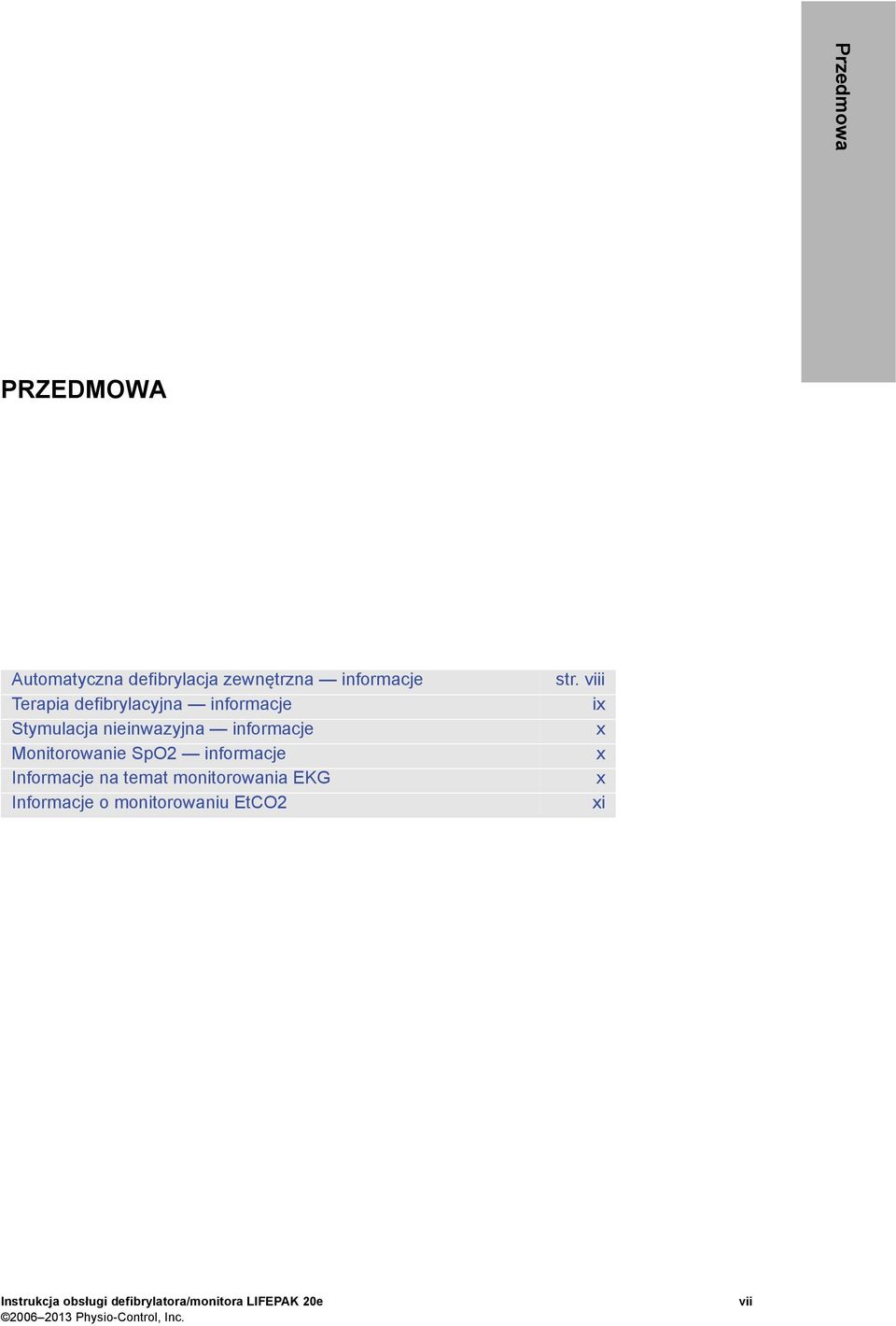

9 Przedmowa PRZEDMOWA Automatyczna defibrylacja zewnętrzna informacje Terapia defibrylacyjna informacje Stymulacja nieinwazyjna informacje Monitorowanie SpO2 informacje Informacje na temat monitorowania EKG Informacje o monitorowaniu EtCO2 str. viii ix x x x xi Instrukcja obsługi defibrylatora/monitora LIFEPAK 20e Physio-Control, Inc. vii

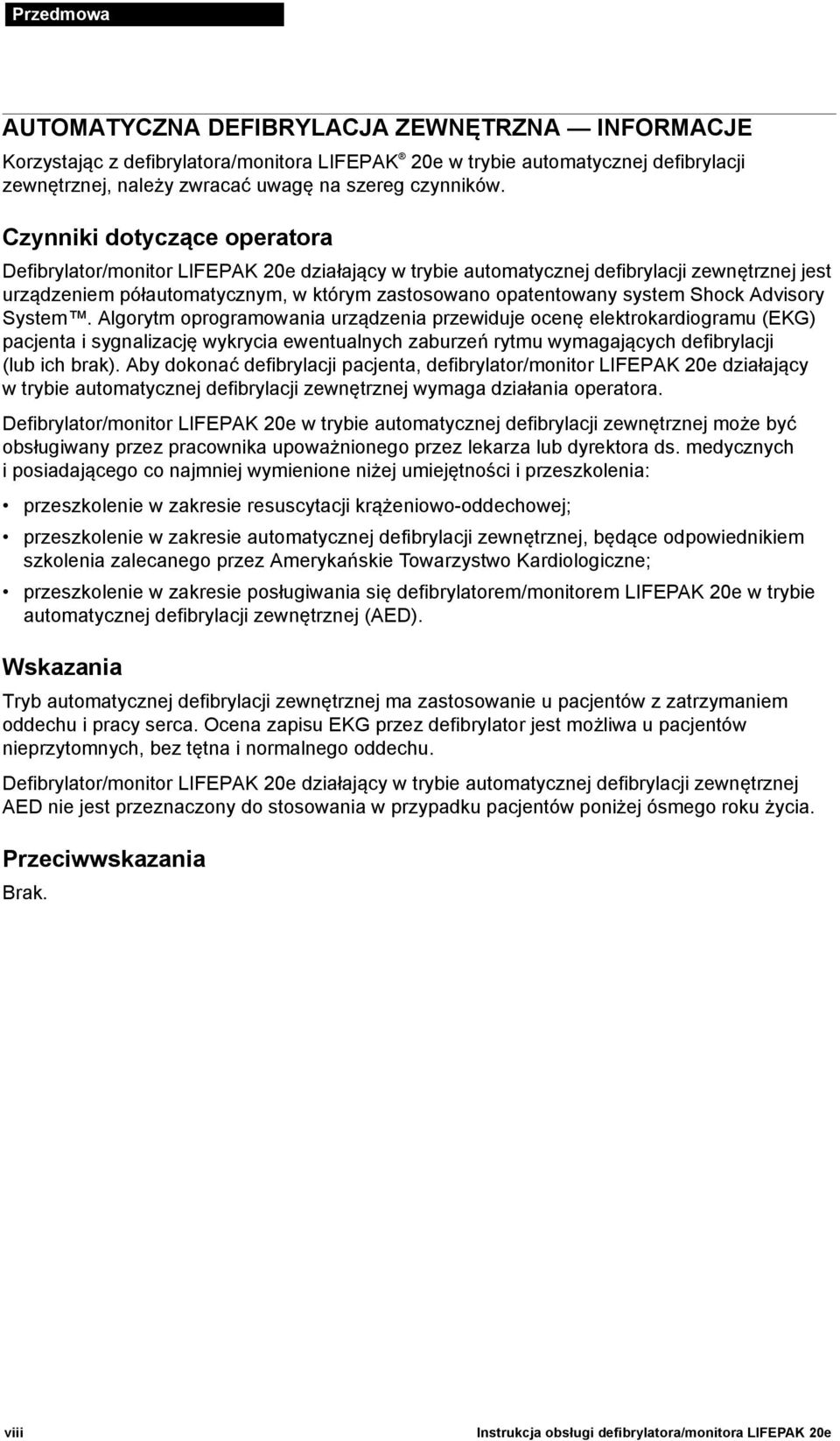

10 Przedmowa AUTOMATYCZNA DEFIBRYLACJA ZEWNĘTRZNA INFORMACJE Korzystając z defibrylatora/monitora LIFEPAK 20e w trybie automatycznej defibrylacji zewnętrznej, należy zwracać uwagę na szereg czynników. Czynniki dotyczące operatora Defibrylator/monitor LIFEPAK 20e działający w trybie automatycznej defibrylacji zewnętrznej jest urządzeniem półautomatycznym, w którym zastosowano opatentowany system Shock Advisory System. Algorytm oprogramowania urządzenia przewiduje ocenę elektrokardiogramu (EKG) pacjenta i sygnalizację wykrycia ewentualnych zaburzeń rytmu wymagających defibrylacji (lub ich brak). Aby dokonać defibrylacji pacjenta, defibrylator/monitor LIFEPAK 20e działający w trybie automatycznej defibrylacji zewnętrznej wymaga działania operatora. Defibrylator/monitor LIFEPAK 20e w trybie automatycznej defibrylacji zewnętrznej może być obsługiwany przez pracownika upoważnionego przez lekarza lub dyrektora ds. medycznych i posiadającego co najmniej wymienione niżej umiejętności i przeszkolenia: przeszkolenie w zakresie resuscytacji krążeniowo-oddechowej; przeszkolenie w zakresie automatycznej defibrylacji zewnętrznej, będące odpowiednikiem szkolenia zalecanego przez Amerykańskie Towarzystwo Kardiologiczne; przeszkolenie w zakresie posługiwania się defibrylatorem/monitorem LIFEPAK 20e w trybie automatycznej defibrylacji zewnętrznej (AED). Wskazania Tryb automatycznej defibrylacji zewnętrznej ma zastosowanie u pacjentów z zatrzymaniem oddechu i pracy serca. Ocena zapisu EKG przez defibrylator jest możliwa u pacjentów nieprzytomnych, bez tętna i normalnego oddechu. Defibrylator/monitor LIFEPAK 20e działający w trybie automatycznej defibrylacji zewnętrznej AED nie jest przeznaczony do stosowania w przypadku pacjentów poniżej ósmego roku życia. Przeciwwskazania Brak. viii Instrukcja obsługi defibrylatora/monitora LIFEPAK 20e

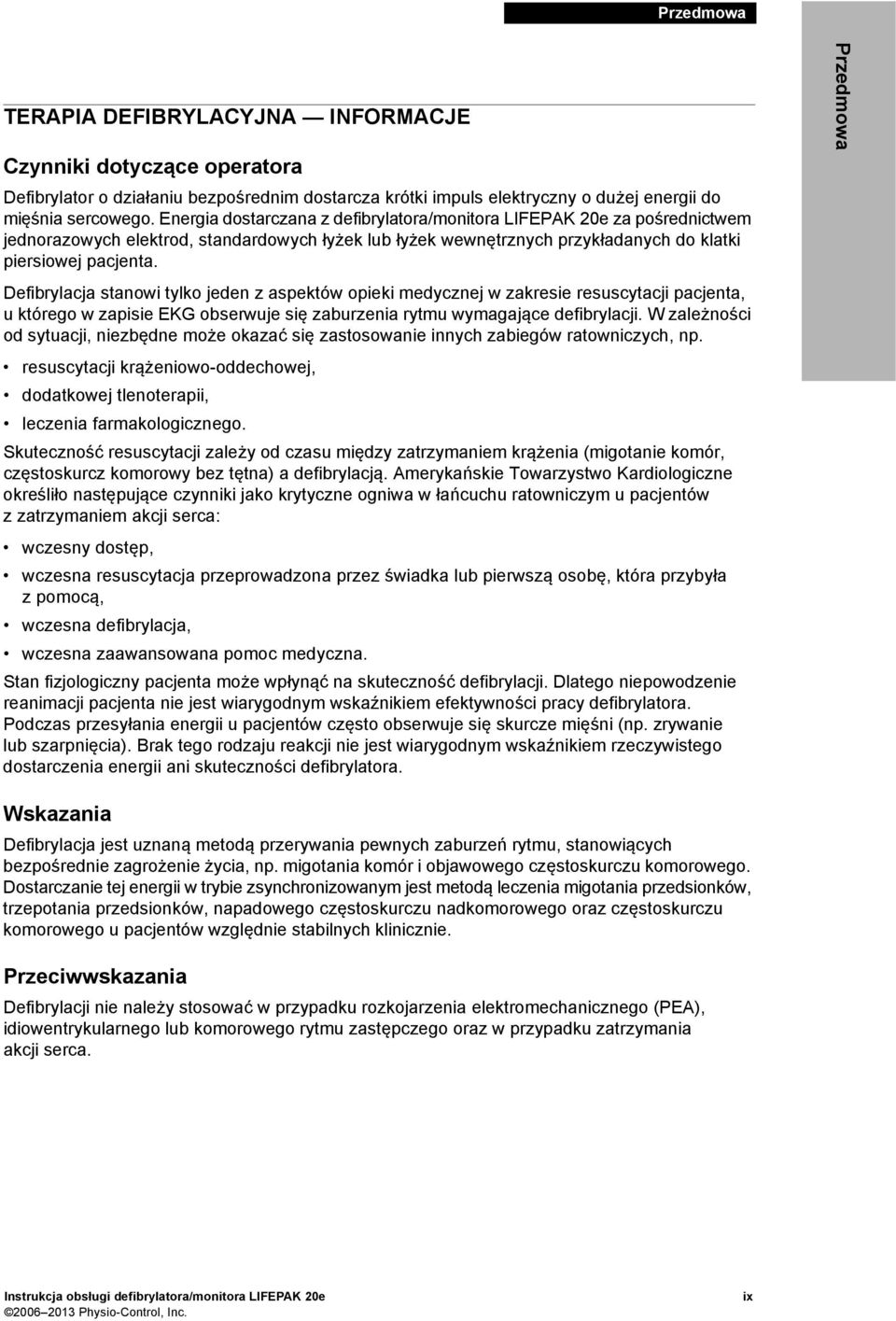

11 Przedmowa TERAPIA DEFIBRYLACYJNA INFORMACJE Czynniki dotyczące operatora Defibrylator o działaniu bezpośrednim dostarcza krótki impuls elektryczny o dużej energii do mięśnia sercowego. Energia dostarczana z defibrylatora/monitora LIFEPAK 20e za pośrednictwem jednorazowych elektrod, standardowych łyżek lub łyżek wewnętrznych przykładanych do klatki piersiowej pacjenta. Defibrylacja stanowi tylko jeden z aspektów opieki medycznej w zakresie resuscytacji pacjenta, u którego w zapisie EKG obserwuje się zaburzenia rytmu wymagające defibrylacji. W zależności od sytuacji, niezbędne może okazać się zastosowanie innych zabiegów ratowniczych, np. resuscytacji krążeniowo-oddechowej, dodatkowej tlenoterapii, leczenia farmakologicznego. Skuteczność resuscytacji zależy od czasu między zatrzymaniem krążenia (migotanie komór, częstoskurcz komorowy bez tętna) a defibrylacją. Amerykańskie Towarzystwo Kardiologiczne określiło następujące czynniki jako krytyczne ogniwa w łańcuchu ratowniczym u pacjentów z zatrzymaniem akcji serca: wczesny dostęp, wczesna resuscytacja przeprowadzona przez świadka lub pierwszą osobę, która przybyła z pomocą, wczesna defibrylacja, wczesna zaawansowana pomoc medyczna. Stan fizjologiczny pacjenta może wpłynąć na skuteczność defibrylacji. Dlatego niepowodzenie reanimacji pacjenta nie jest wiarygodnym wskaźnikiem efektywności pracy defibrylatora. Podczas przesyłania energii u pacjentów często obserwuje się skurcze mięśni (np. zrywanie lub szarpnięcia). Brak tego rodzaju reakcji nie jest wiarygodnym wskaźnikiem rzeczywistego dostarczenia energii ani skuteczności defibrylatora. Przedmowa Wskazania Defibrylacja jest uznaną metodą przerywania pewnych zaburzeń rytmu, stanowiących bezpośrednie zagrożenie życia, np. migotania komór i objawowego częstoskurczu komorowego. Dostarczanie tej energii w trybie zsynchronizowanym jest metodą leczenia migotania przedsionków, trzepotania przedsionków, napadowego częstoskurczu nadkomorowego oraz częstoskurczu komorowego u pacjentów względnie stabilnych klinicznie. Przeciwwskazania Defibrylacji nie należy stosować w przypadku rozkojarzenia elektromechanicznego (PEA), idiowentrykularnego lub komorowego rytmu zastępczego oraz w przypadku zatrzymania akcji serca. Instrukcja obsługi defibrylatora/monitora LIFEPAK 20e Physio-Control, Inc. ix

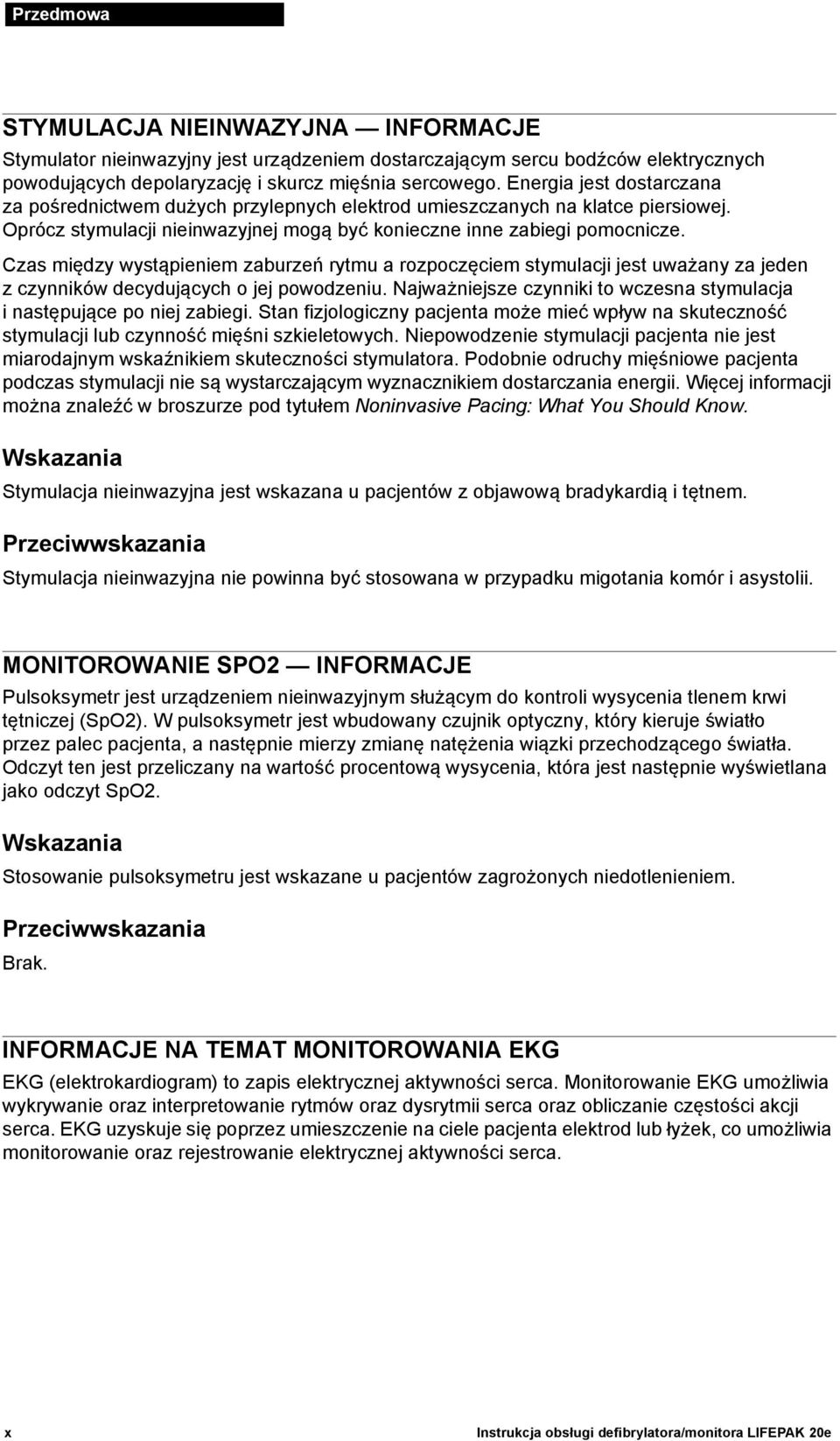

12 Przedmowa STYMULACJA NIEINWAZYJNA INFORMACJE Stymulator nieinwazyjny jest urządzeniem dostarczającym sercu bodźców elektrycznych powodujących depolaryzację i skurcz mięśnia sercowego. Energia jest dostarczana za pośrednictwem dużych przylepnych elektrod umieszczanych na klatce piersiowej. Oprócz stymulacji nieinwazyjnej mogą być konieczne inne zabiegi pomocnicze. Czas między wystąpieniem zaburzeń rytmu a rozpoczęciem stymulacji jest uważany za jeden z czynników decydujących o jej powodzeniu. Najważniejsze czynniki to wczesna stymulacja inastępujące po niej zabiegi. Stan fizjologiczny pacjenta może mieć wpływ na skuteczność stymulacji lub czynność mięśni szkieletowych. Niepowodzenie stymulacji pacjenta nie jest miarodajnym wskaźnikiem skuteczności stymulatora. Podobnie odruchy mięśniowe pacjenta podczas stymulacji nie są wystarczającym wyznacznikiem dostarczania energii. Więcej informacji można znaleźć w broszurze pod tytułem Noninvasive Pacing: What You Should Know. Wskazania Stymulacja nieinwazyjna jest wskazana u pacjentów z objawową bradykardią i tętnem. Przeciwwskazania Stymulacja nieinwazyjna nie powinna być stosowana w przypadku migotania komór i asystolii. MONITOROWANIE SPO2 INFORMACJE Pulsoksymetr jest urządzeniem nieinwazyjnym służącym do kontroli wysycenia tlenem krwi tętniczej (SpO2). W pulsoksymetr jest wbudowany czujnik optyczny, który kieruje światło przez palec pacjenta, a następnie mierzy zmianę natężenia wiązki przechodzącego światła. Odczyt ten jest przeliczany na wartość procentową wysycenia, która jest następnie wyświetlana jako odczyt SpO2. Wskazania Stosowanie pulsoksymetru jest wskazane u pacjentów zagrożonych niedotlenieniem. Przeciwwskazania Brak. INFORMACJE NA TEMAT MONITOROWANIA EKG EKG (elektrokardiogram) to zapis elektrycznej aktywności serca. Monitorowanie EKG umożliwia wykrywanie oraz interpretowanie rytmów oraz dysrytmii serca oraz obliczanie częstości akcji serca. EKG uzyskuje się poprzez umieszczenie na ciele pacjenta elektrod lub łyżek, co umożliwia monitorowanie oraz rejestrowanie elektrycznej aktywności serca. x Instrukcja obsługi defibrylatora/monitora LIFEPAK 20e

13 Przedmowa INFORMACJE O MONITOROWANIU ETCO2 Monitor końcowo-wydechowego dwutlenku węgla (EtCO2) jest urządzeniem kapnometrycznym, w którym na zasadzie spektroskopii niedyspersyjnej w podczerwieni następuje ciągły pomiar CO2 podczas każdego oddechu i podawana jest jego zawartość w powietrzu końcowowydechowym (EtCO2). Próbka jest pozyskiwana metodą strumienia bocznego, przydatną zarówno u pacjentów zaintubowanych, jak i u niezaintubowanych. Częstość oddechu jest również mierzona i wyświetlana jako liczba oddechów na minutę. Monitor EtCO2 jest narzędziem pomocniczym używanym przy ocenie stanu pacjenta. We wszystkich przypadkach należy uważnie oceniać stan pacjenta i nie polegać wyłącznie na wskazaniach monitora EtCO2. Przedmowa Wskazania Monitorowanie EtCO2 jest używane do wykrywania stężenia wydychanego CO2. Ma ono zastosowanie przy weryfikacji wydolności oddechu i skuteczności leczenia w przypadku intensywnego nadzoru krążeniowo?oddechowego, np. w celu sprawdzenia, czy podczas resuscytacji dostarczana jest odpowiednia ilość powietrza, lub do szybkiego sprawdzenia prawidłowości umieszczenia rurki intubacyjnej. Przeciwwskazania Nie są znane. Instrukcja obsługi defibrylatora/monitora LIFEPAK 20e Physio-Control, Inc. xi

14

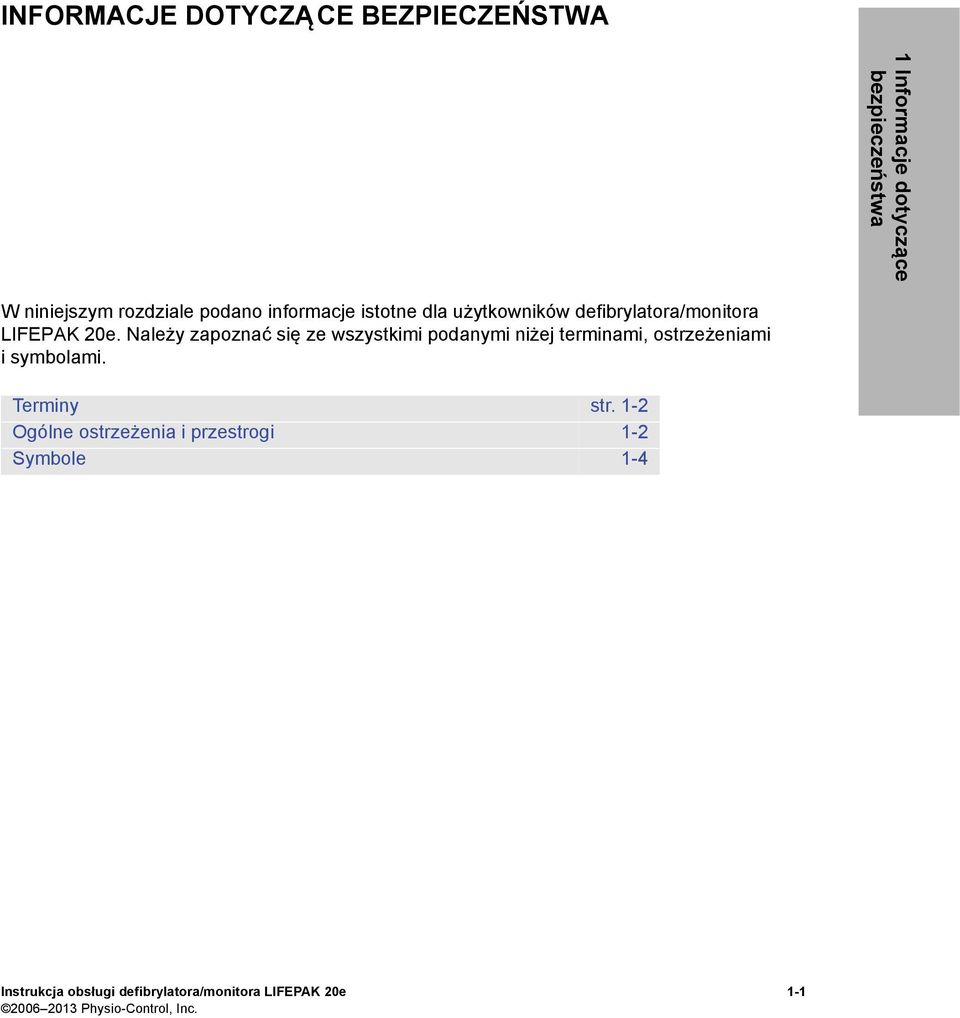

15 INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA 1 Informacje dotyczące bezpieczeństwa W niniejszym rozdziale podano informacje istotne dla użytkowników defibrylatora/monitora LIFEPAK 20e. Należy zapoznać się ze wszystkimi podanymi niżej terminami, ostrzeżeniami isymbolami. Terminy str. 1-2 Ogólne ostrzeżenia i przestrogi 1-2 Symbole 1-4 Instrukcja obsługi defibrylatora/monitora LIFEPAK 20e Physio-Control, Inc.

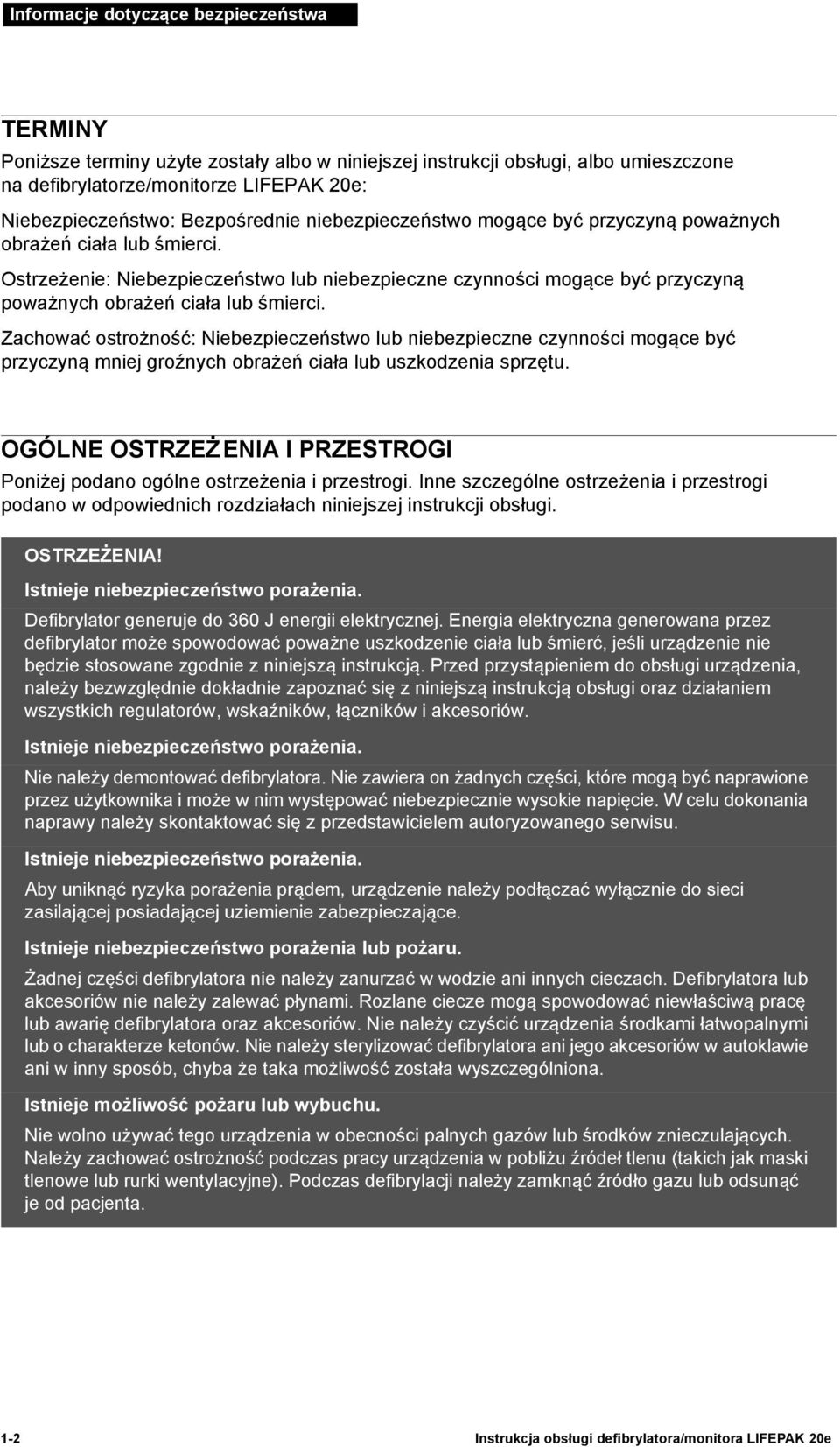

16 Informacje dotyczące bezpieczeństwa TERMINY Poniższe terminy użyte zostały albo w niniejszej instrukcji obsługi, albo umieszczone na defibrylatorze/monitorze LIFEPAK 20e: Niebezpieczeństwo: Bezpośrednie niebezpieczeństwo mogące być przyczyną poważnych obrażeń ciała lub śmierci. Ostrzeżenie: Niebezpieczeństwo lub niebezpieczne czynności mogące być przyczyną poważnych obrażeń ciała lub śmierci. Zachować ostrożność: Niebezpieczeństwo lub niebezpieczne czynności mogące być przyczyną mniej groźnych obrażeń ciała lub uszkodzenia sprzętu. OGÓLNE OSTRZEŻENIA I PRZESTROGI Poniżej podano ogólne ostrzeżenia i przestrogi. Inne szczególne ostrzeżenia i przestrogi podano w odpowiednich rozdziałach niniejszej instrukcji obsługi. OSTRZEŻENIA! Istnieje niebezpieczeństwo porażenia. Defibrylator generuje do 360 J energii elektrycznej. Energia elektryczna generowana przez defibrylator może spowodować poważne uszkodzenie ciała lub śmierć, jeśli urządzenie nie będzie stosowane zgodnie z niniejszą instrukcją. Przed przystąpieniem do obsługi urządzenia, należy bezwzględnie dokładnie zapoznać się z niniejszą instrukcją obsługi oraz działaniem wszystkich regulatorów, wskaźników, łączników i akcesoriów. Istnieje niebezpieczeństwo porażenia. Nie należy demontować defibrylatora. Nie zawiera on żadnych części, które mogą być naprawione przez użytkownika i może w nim występować niebezpiecznie wysokie napięcie. W celu dokonania naprawy należy skontaktować się z przedstawicielem autoryzowanego serwisu. Istnieje niebezpieczeństwo porażenia. Aby uniknąć ryzyka porażenia prądem, urządzenie należy podłączać wyłącznie do sieci zasilającej posiadającej uziemienie zabezpieczające. Istnieje niebezpieczeństwo porażenia lub pożaru. Żadnej części defibrylatora nie należy zanurzać w wodzie ani innych cieczach. Defibrylatora lub akcesoriów nie należy zalewać płynami. Rozlane ciecze mogą spowodować niewłaściwą pracę lub awarię defibrylatora oraz akcesoriów. Nie należy czyścić urządzenia środkami łatwopalnymi lub o charakterze ketonów. Nie należy sterylizować defibrylatora ani jego akcesoriów w autoklawie ani w inny sposób, chyba że taka możliwość została wyszczególniona. Istnieje możliwość pożaru lub wybuchu. Nie wolno używać tego urządzenia w obecności palnych gazów lub środków znieczulających. Należy zachować ostrożność podczas pracy urządzenia w pobliżu źródeł tlenu (takich jak maski tlenowe lub rurki wentylacyjne). Podczas defibrylacji należy zamknąć źródło gazu lub odsunąć je od pacjenta. 1-2 Instrukcja obsługi defibrylatora/monitora LIFEPAK 20e

17 Informacje dotyczące bezpieczeństwa OSTRZEŻENIA! (CIĄG DALSZY) Istnieje możliwość oddziaływania zakłóceń elektrycznych na pracę urządzenia. Sprzęt pracujący w bliskim sąsiedztwie może wywoływać zakłócenia elektromagnetyczne lub oczęstotliwości radiowej (RFI), mogące mieć wpływ na pracę tego defibrylatora. Zakłócenia oczęstotliwości radiowej (RFI) mogą spowodować nieprawidłowe działanie defibrylatora, zniekształcenia zapisu EKG, uniemożliwić wykrycie rytmu wymagającego defibrylacji lub wpłynąć na ustanie stymulacji. Należy unikać stosowania defibrylatora w pobliżu kauteryzerów, urządzeń do diatermii oraz w pobliżu telefonów komórkowych i innych urządzeń przenośnych, emitujących fale radiowe. Należy zachować odległość co najmniej 1,2 m (4 stopy) między defibrylatorem a najbliższymi urządzeniami oraz unikać szybkiego włączania i wyłączania radiotelefonów. W razie potrzeby należy skontaktować się z przedstawicielem obsługi technicznej. Istnieje możliwość wystąpienia zakłóceń elektrycznych. Korzystanie z przewodów, elektrod lub akcesoriów, które nie są przeznaczone do tego urządzenia, może spowodować zwiększoną emisję lub zmniejszoną odporność na zakłócenia elektromagnetyczne, co może mieć wpływ na pracę tego urządzenia lub innego sprzętu znajdującego się w bliskim otoczeniu. Należy używać wyłącznie części i akcesoriów wymienionych w niniejszej instrukcji obsługi. Istnieje możliwość wystąpienia zakłóceń elektrycznych. Defibrylator może powodować występowanie zakłóceń elektromagnetycznych (electromagnetic interference, EMI), zwłaszcza podczas ładowania i przekazywania energii. Zakłócenia EMI mogą mieć wpływ na działanie urządzeń znajdujących się w pobliżu. O ile to możliwe, należy sprawdzić wpływ wyładowań defibrylatora na inne urządzenia przed jego użyciem w sytuacjach zagrażających życiu pacjenta. Istnieje możliwość wyłączenia defibrylatora. Podczas pracy przy zasilaniu z akumulatora należy przestrzegać harmonogramu konserwacji i wymiany akumulatora omówionych w części Wydajność i czas eksploatacji akumulatorów, w celu uniknięcia możliwego wyłączenia defibrylatora. Jeśli defibrylator wyłączy się bez wcześniejszego ostrzeżenia lub na ekranie monitora zostanie wyświetlony komunikat AKUM. ROZŁ.: PODŁ. ZASIL. PR. ZM., należy natychmiast podłączyć przewód zasilania do gniazda prądu zmiennego. 1 Informacje dotyczące bezpieczeństwa Możliwa awaria urządzenia Nie wolno modyfikować defibrylatora ani przystawki CodeManagement Module. Istnieje możliwość nieprawidłowego działania defibrylatora. Zmiana domyślnych ustawień fabrycznych spowoduje zmianę zachowania urządzenia. Zmiany ustawień domyślnych mogą być dokonywane wyłącznie przez uprawniony personel. Istnieje możliwość nieprawidłowego działania defibrylatora. Używanie przewodów, elektrod lub akumulatorów wyprodukowanych przez innych producentów może przyczynić się do nieprawidłowego działania urządzenia i spowodować unieważnienie świadectwa bezpieczeństwa. Należy używać wyłącznie akcesoriów określonych w niniejszej instrukcji obsługi. Istnieje możliwość niewykrycia przekroczenia zakresu. Ponowne wybranie funkcji SZYBKIE USTAWIENIE spowoduje ustawienie wartości granicznych alarmu dopasowanych do bieżących wartości oznak życiowych pacjenta. Tak ustawione wartości mogą wykraczać poza bezpieczny dla pacjenta zakres. Instrukcja obsługi defibrylatora/monitora LIFEPAK 20e Physio-Control, Inc.

18 Informacje dotyczące bezpieczeństwa OSTRZEŻENIA! (CIĄG DALSZY) Istnieje zagrożenie bezpieczeństwa i możliwość uszkodzenia sprzętu. Monitory, defibrylatory oraz ich akcesoria (w tym elektrody i przewody) zawierają materiały ferromagnetyczne. Tak jak w przypadku wszelkiego sprzętu zawierającego elementy ferromagnetyczne, urządzeń tych nie wolno używać w obecności silnych pól magnetycznych wytwarzanych przez urządzenie do obrazowania metodą rezonansu magnetycznego (tomograf MRI). Silne pole magnetyczne wytwarzane przez tomograf MRI może spowodować przyciągnięcie sprzętu zawierającego elementy ferromagnetyczne z siłą wystarczającą do spowodowania śmierci lub poważnych uszkodzeń ciała osób znajdujących się między tym sprzętem a urządzeniem MRI. Takie przyciąganie magnetyczne może ponadto spowodować awarię sprzętu oraz wpłynąć na jego pracę. Wskutek rozgrzewania się materiałów przewodzących, takich jak przewody podłączone do ciała pacjenta i czujniki pulsoksymetru, może także dojść do oparzenia skóry. Aby uzyskać więcej informacji, należy skontaktować się z producentem urządzenia MRI. SYMBOLE Poniższe symbole użyte zostały w niniejszej instrukcji obsługi lub umieszczone na różnych zestawach urządzeń defibrylator/monitor LIFEPAK 20e i ich akcesoriów: Końcówka typu CF odporna na defibrylację Złącze pacjenta typu BF zabezpieczone przed defibrylacją Uwaga, sprawdzić w dołączonej dokumentacji Uwaga: należy zapoznać się z załączonymi dokumentami (biały symbol na niebieskim tle). Uwaga! Wysokie napięcie Złącze pacjenta typu BF Urządzenie wrażliwe na zakłócenia elektrostatyczne (SSD) Uziemienie zabezpieczające. Ochronne połączenie z ziemią Bezpiecznik Gniazdo ekwipotencjalne Końcówka dodatnia Końcówka ujemna 1-4 Instrukcja obsługi defibrylatora/monitora LIFEPAK 20e

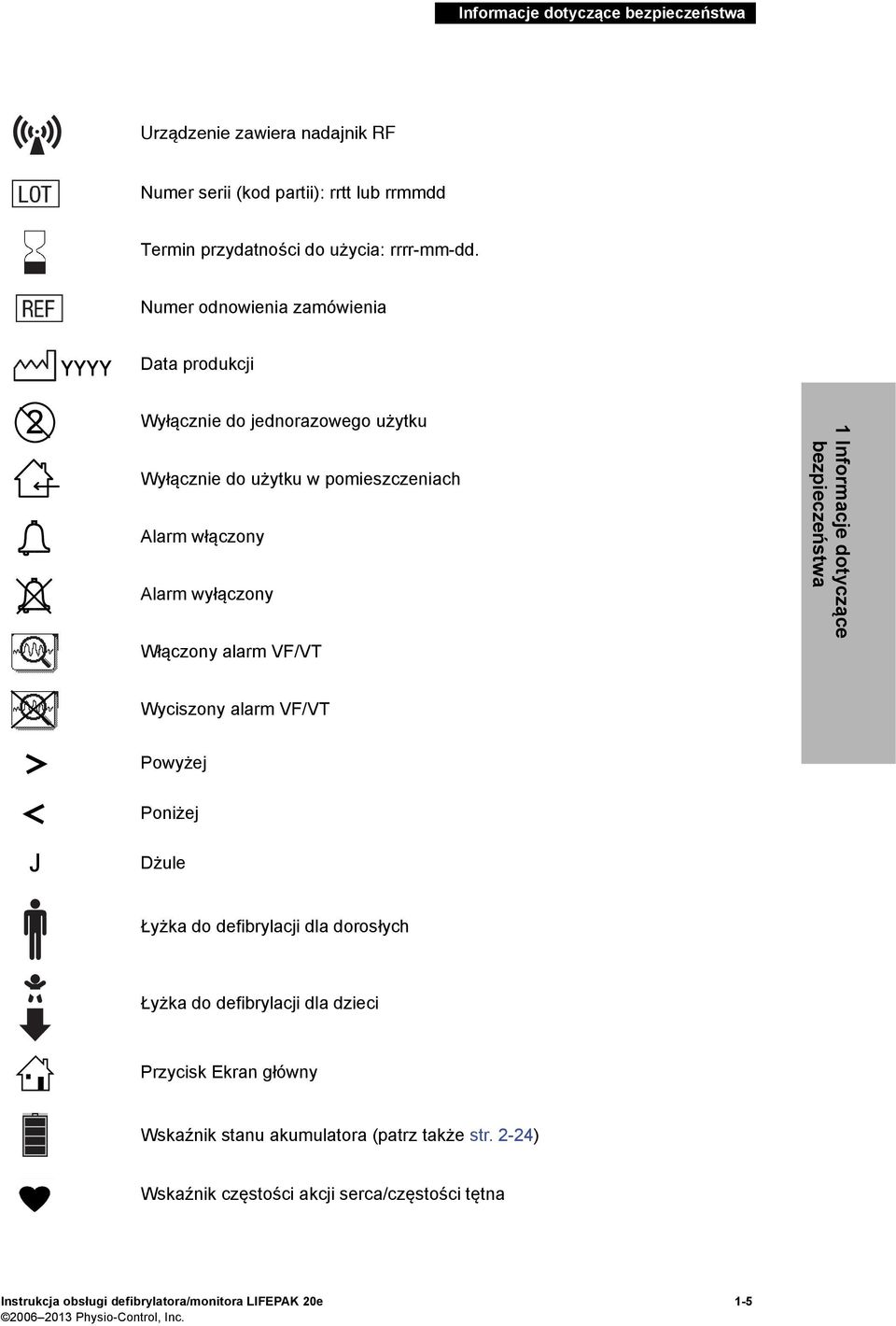

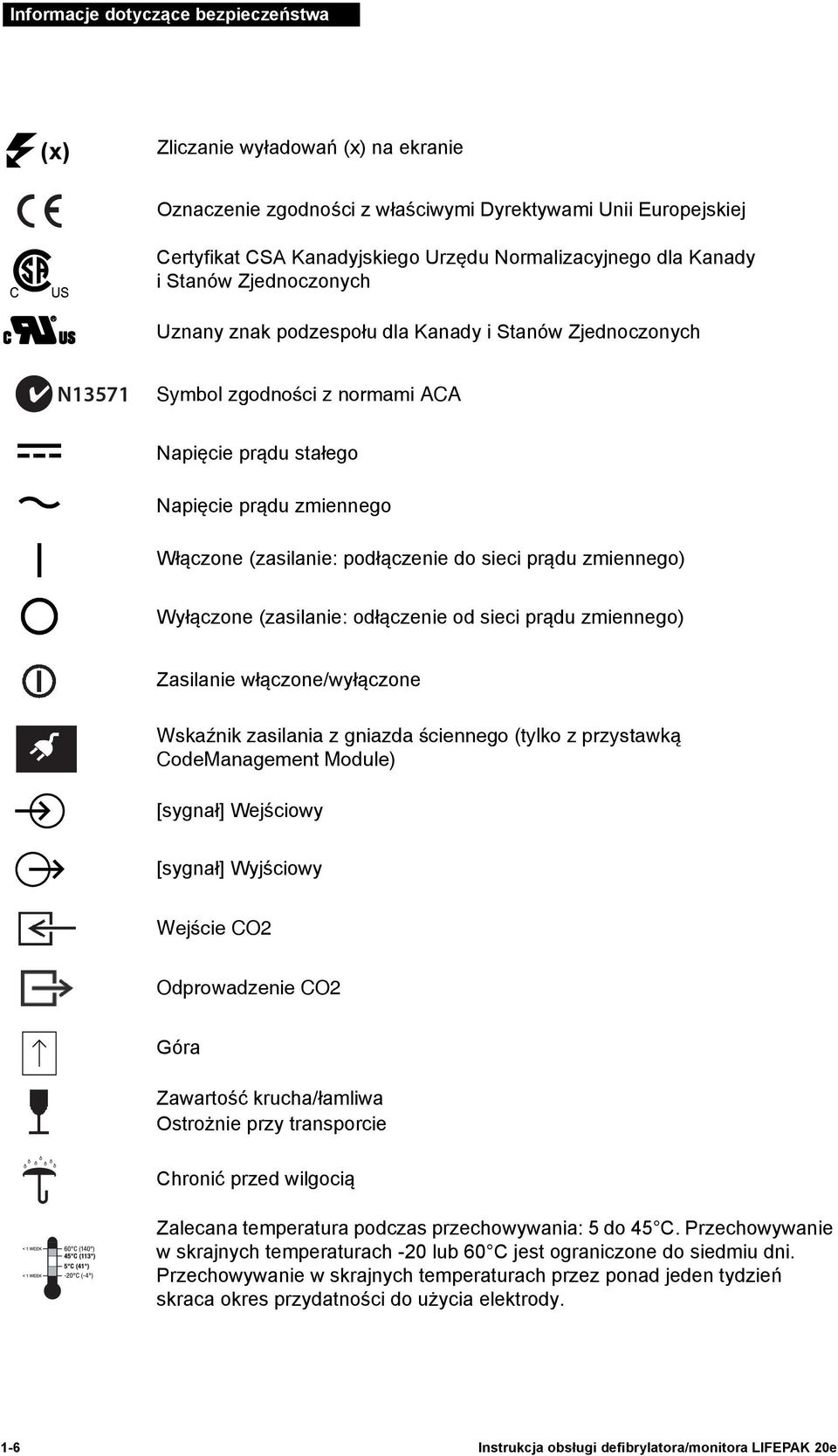

19 Informacje dotyczące bezpieczeństwa Urządzenie zawiera nadajnik RF Numer serii (kod partii): rrtt lub rrmmdd Termin przydatności do użycia: rrrr-mm-dd. Numer odnowienia zamówienia YYYY Data produkcji Wyłącznie do jednorazowego użytku Wyłącznie do użytku w pomieszczeniach Alarm włączony Alarm wyłączony Włączony alarm VF/VT 1 Informacje dotyczące bezpieczeństwa Wyciszony alarm VF/VT Powyżej Poniżej J Dżule Łyżka do defibrylacji dla dorosłych Łyżka do defibrylacji dla dzieci Przycisk Ekran główny Wskaźnik stanu akumulatora (patrz także str. 2-24) Wskaźnik częstości akcji serca/częstości tętna Instrukcja obsługi defibrylatora/monitora LIFEPAK 20e Physio-Control, Inc.

20 Informacje dotyczące bezpieczeństwa (x) Zliczanie wyładowań (x) na ekranie Oznaczenie zgodności z właściwymi Dyrektywami Unii Europejskiej Certyfikat CSA Kanadyjskiego Urzędu Normalizacyjnego dla Kanady i Stanów Zjednoczonych Uznany znak podzespołu dla Kanady i Stanów Zjednoczonych Symbol zgodności z normami ACA Napięcie prądu stałego Napięcie prądu zmiennego Włączone (zasilanie: podłączenie do sieci prądu zmiennego) Wyłączone (zasilanie: odłączenie od sieci prądu zmiennego) Zasilanie włączone/wyłączone Wskaźnik zasilania z gniazda ściennego (tylko z przystawką CodeManagement Module) [sygnał] Wejściowy [sygnał] Wyjściowy Wejście CO2 Odprowadzenie CO2 Góra Zawartość krucha/łamliwa Ostrożnie przy transporcie Chronić przed wilgocią Zalecana temperatura podczas przechowywania: 5 do 45 C. Przechowywanie w skrajnych temperaturach -20 lub 60 C jest ograniczone do siedmiu dni. Przechowywanie w skrajnych temperaturach przez ponad jeden tydzień skraca okres przydatności do użycia elektrody. 1-6 Instrukcja obsługi defibrylatora/monitora LIFEPAK 20e

21 Informacje dotyczące bezpieczeństwa Element należy poddać recyklingowi Niniejszego produktu nie należy wyrzucać razem z nieposortowanymi odpadami komunalnymi. Produkt powinien zostać usunięty zgodnie z lokalnymi przepisami. Instrukcje dotyczące recyklingu niniejszego produktu zamieszczono na stronie internetowej Złącze systemowe/wejście danych Wejście synchronizacji/wyjście EKG Przewód służący do połączenia dwóch defibrylatorów/monitorów LIFEPAK 20e (patrz także Menu konfiguracyjne Prześlij konfigurację, str. 8-14) Aby odblokować, przekręcać przeciwnie do kierunku ruchu wskazówek zegara Włączony Wyłączony Strzałka rytmu stymulacji, stymulacja nieinwazyjna 1 Informacje dotyczące bezpieczeństwa Strzałka rytmu stymulacji, stymulacja wewnętrzna Znacznik wykrycia załamka R Znacznik zdarzenia Dwufazowe wyładowanie defibrylacyjne Przycisk WYŁADOWANIE!USA Dotyczy tylko odbiorców w Stanach Zjednoczonych IPx1 Zabezpieczone przed dostępem wody zgodnie z normą IEC Numer seryjny CAT Numer katalogowy stosowany przy składaniu zamówień Numer identyfikacyjny producenta (numer części) Instrukcja obsługi defibrylatora/monitora LIFEPAK 20e Physio-Control, Inc.

22 Informacje dotyczące bezpieczeństwa Zgodnie z przepisami prawa federalnego sprzedaż tego urządzenia może być realizowana wyłącznie na zlecenie lub zamówienie lekarza. Producent Autoryzowany przedstawiciel WE 1-8 Instrukcja obsługi defibrylatora/monitora LIFEPAK 20e

23 OPIS OGÓLNY W tym rozdziale podano podstawowe informacje dotyczące defibrylatora/monitora LIFEPAK 20e. Wprowadzenie str. 2-2 Rozpakowywanie i przegląd 2-3 Regulatory, wskaźniki, złącza i gniazda 2-3 Wprowadzanie danych pacjenta 2-18 Ustawianie alarmów 2-19 Zarządzanie alarmami 2-21 Podłączenie zasilania Opis ogólny Instrukcja obsługi defibrylatora/monitora LIFEPAK 20e Physio-Control, Inc.
