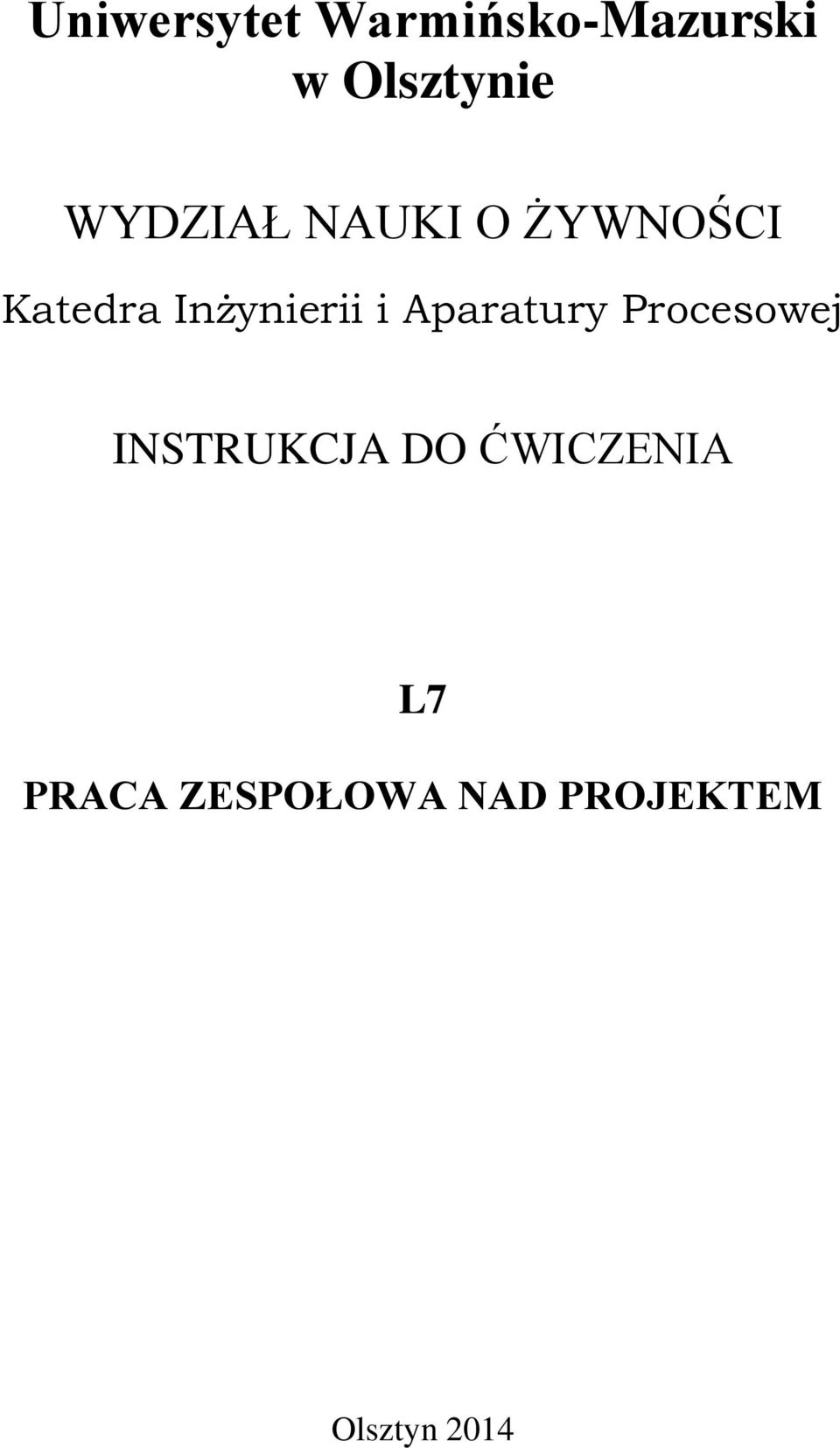

1 Uniwersytet Warmińsko-Mazurski w Olsztynie WYDZIAŁ NAUKI O ŻYWNOŚCI Katedra Inżynierii i Aparatury Procesowej INSTRUKCJA DO ĆWICZENIA L7 PRACA ZESPOŁOWA NAD PROJEKTEM Olsztyn 2014

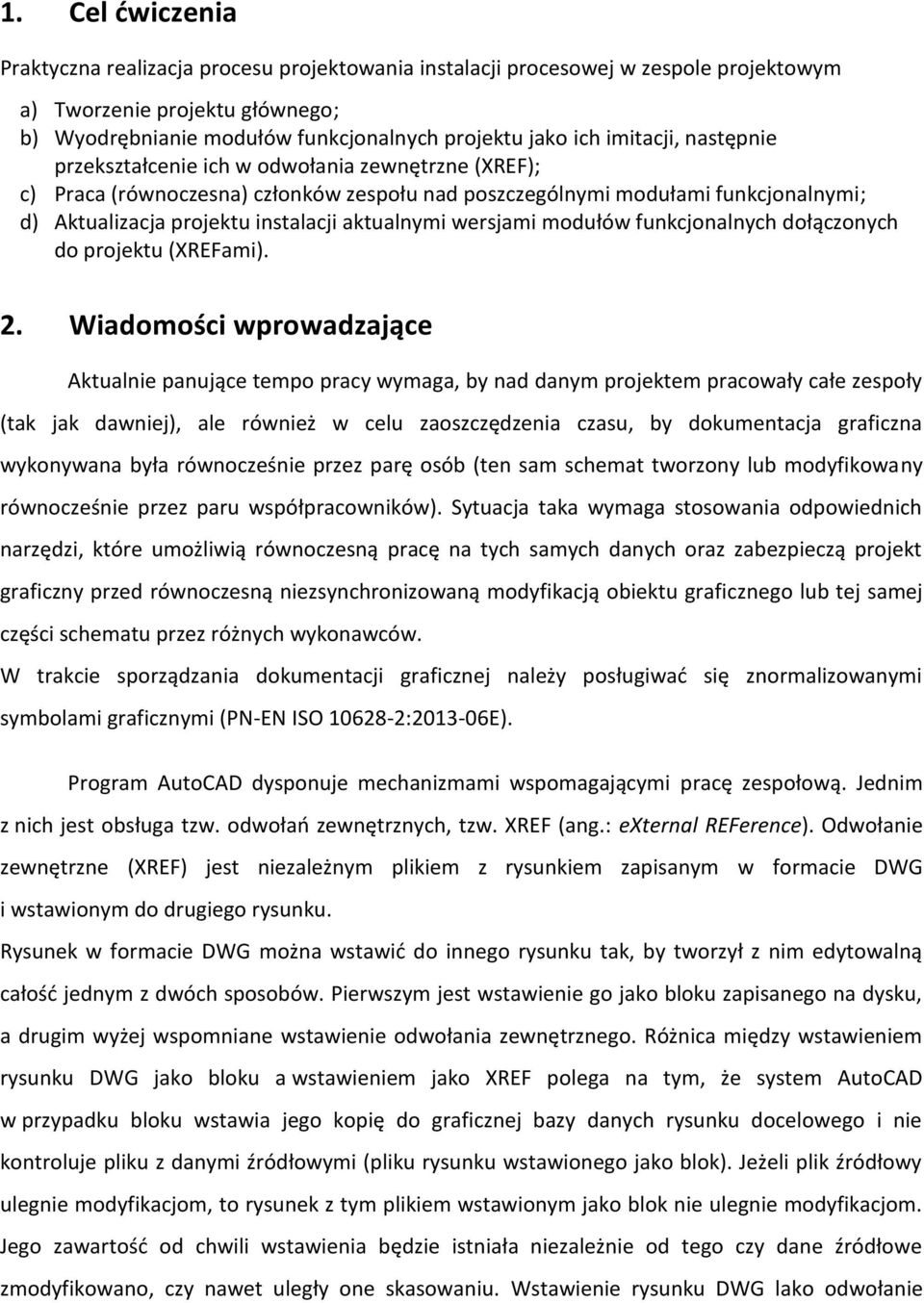

2 1. Cel ćwiczenia Praktyczna realizacja procesu projektowania instalacji procesowej w zespole projektowym a) Tworzenie projektu głównego; b) Wyodrębnianie modułów funkcjonalnych projektu jako ich imitacji, następnie przekształcenie ich w odwołania zewnętrzne (XREF); c) Praca (równoczesna) członków zespołu nad poszczególnymi modułami funkcjonalnymi; d) Aktualizacja projektu instalacji aktualnymi wersjami modułów funkcjonalnych dołączonych do projektu (XREFami). 2. Wiadomości wprowadzające Aktualnie panujące tempo pracy wymaga, by nad danym projektem pracowały całe zespoły (tak jak dawniej), ale również w celu zaoszczędzenia czasu, by dokumentacja graficzna wykonywana była równocześnie przez parę osób (ten sam schemat tworzony lub modyfikowany równocześnie przez paru współpracowników). Sytuacja taka wymaga stosowania odpowiednich narzędzi, które umożliwią równoczesną pracę na tych samych danych oraz zabezpieczą projekt graficzny przed równoczesną niezsynchronizowaną modyfikacją obiektu graficznego lub tej samej części schematu przez różnych wykonawców. W trakcie sporządzania dokumentacji graficznej należy posługiwad się znormalizowanymi symbolami graficznymi (PN-EN ISO : E). Program AutoCAD dysponuje mechanizmami wspomagającymi pracę zespołową. Jednim z nich jest obsługa tzw. odwołao zewnętrznych, tzw. XREF (ang.: external REFerence). Odwołanie zewnętrzne (XREF) jest niezależnym plikiem z rysunkiem zapisanym w formacie DWG i wstawionym do drugiego rysunku. Rysunek w formacie DWG można wstawid do innego rysunku tak, by tworzył z nim edytowalną całośd jednym z dwóch sposobów. Pierwszym jest wstawienie go jako bloku zapisanego na dysku, a drugim wyżej wspomniane wstawienie odwołania zewnętrznego. Różnica między wstawieniem rysunku DWG jako bloku a wstawieniem jako XREF polega na tym, że system AutoCAD w przypadku bloku wstawia jego kopię do graficznej bazy danych rysunku docelowego i nie kontroluje pliku z danymi źródłowymi (pliku rysunku wstawionego jako blok). Jeżeli plik źródłowy ulegnie modyfikacjom, to rysunek z tym plikiem wstawionym jako blok nie ulegnie modyfikacjom. Jego zawartośd od chwili wstawienia będzie istniała niezależnie od tego czy dane źródłowe zmodyfikowano, czy nawet uległy one skasowaniu. Wstawienie rysunku DWG lako odwołanie

aktualnymi wersjami modułów funkcjonalnych dołączonych do projektu (XREFami). 2.

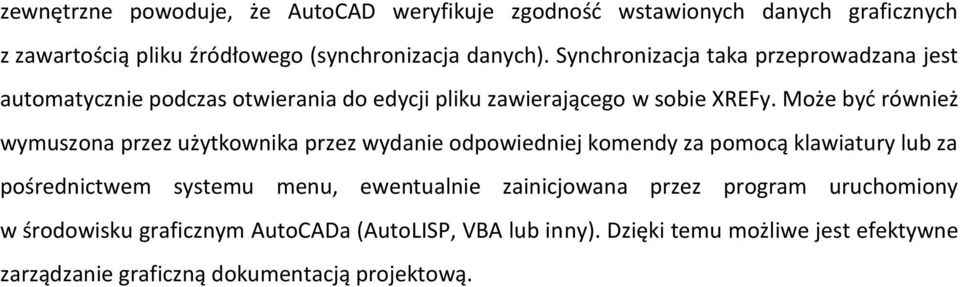

3 zewnętrzne powoduje, że AutoCAD weryfikuje zgodnośd wstawionych danych graficznych z zawartością pliku źródłowego (synchronizacja danych). Synchronizacja taka przeprowadzana jest automatycznie podczas otwierania do edycji pliku zawierającego w sobie XREFy. Może byd również wymuszona przez użytkownika przez wydanie odpowiedniej komendy za pomocą klawiatury lub za pośrednictwem systemu menu, ewentualnie zainicjowana przez program uruchomiony w środowisku graficznym AutoCADa (AutoLISP, VBA lub inny). Dzięki temu możliwe jest efektywne zarządzanie graficzną dokumentacją projektową.

Może byd również wymuszona przez użytkownika przez wydanie odpowiedniej komendy za pomocą klawiatury lub za pośrednictwem systemu menu,

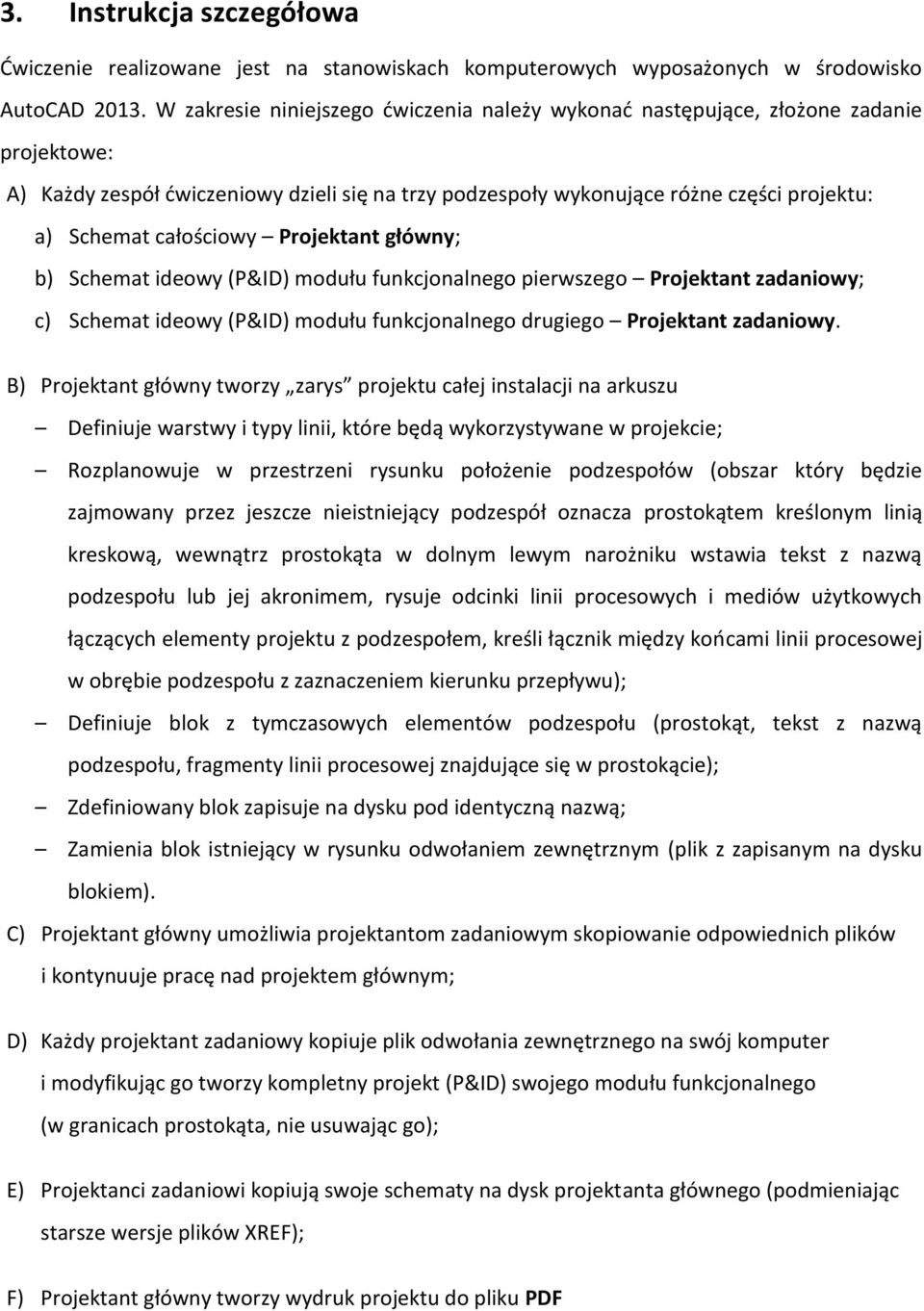

4 3. Instrukcja szczegółowa Dwiczenie realizowane jest na stanowiskach komputerowych wyposażonych w środowisko AutoCAD W zakresie niniejszego dwiczenia należy wykonad następujące, złożone zadanie projektowe: A) Każdy zespół dwiczeniowy dzieli się na trzy podzespoły wykonujące różne części projektu: a) Schemat całościowy Projektant główny; b) Schemat ideowy (P&ID) modułu funkcjonalnego pierwszego Projektant zadaniowy; c) Schemat ideowy (P&ID) modułu funkcjonalnego drugiego Projektant zadaniowy. B) Projektant główny tworzy zarys projektu całej instalacji na arkuszu Definiuje warstwy i typy linii, które będą wykorzystywane w projekcie; Rozplanowuje w przestrzeni rysunku położenie podzespołów (obszar który będzie zajmowany przez jeszcze nieistniejący podzespół oznacza prostokątem kreślonym linią kreskową, wewnątrz prostokąta w dolnym lewym narożniku wstawia tekst z nazwą podzespołu lub jej akronimem, rysuje odcinki linii procesowych i mediów użytkowych łączących elementy projektu z podzespołem, kreśli łącznik między koocami linii procesowej w obrębie podzespołu z zaznaczeniem kierunku przepływu); Definiuje blok z tymczasowych elementów podzespołu (prostokąt, tekst z nazwą podzespołu, fragmenty linii procesowej znajdujące się w prostokącie); Zdefiniowany blok zapisuje na dysku pod identyczną nazwą; Zamienia blok istniejący w rysunku odwołaniem zewnętrznym (plik z zapisanym na dysku blokiem). C) Projektant główny umożliwia projektantom zadaniowym skopiowanie odpowiednich plików i kontynuuje pracę nad projektem głównym; D) Każdy projektant zadaniowy kopiuje plik odwołania zewnętrznego na swój komputer i modyfikując go tworzy kompletny projekt (P&ID) swojego modułu funkcjonalnego (w granicach prostokąta, nie usuwając go); E) Projektanci zadaniowi kopiują swoje schematy na dysk projektanta głównego (podmieniając starsze wersje plików XREF); F) Projektant główny tworzy wydruk projektu do pliku PDF

całościowy Projektant główny; b) Schemat ideowy (P&ID) modułu funkcjonalnego pierwszego Projektant zadaniowy; c) Schemat ideowy (P&ID) modułu funkcjonalnego drugiego Projektant zadaniowy.

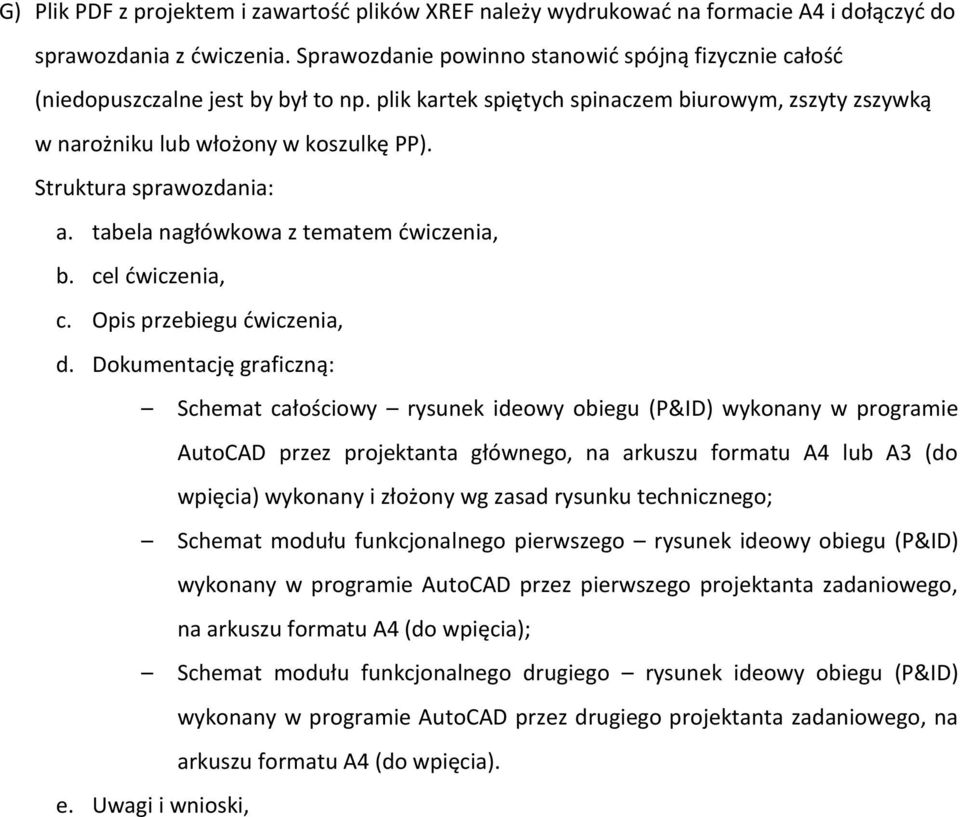

5 G) Plik PDF z projektem i zawartośd plików XREF należy wydrukowad na formacie A4 i dołączyd do sprawozdania z dwiczenia. Sprawozdanie powinno stanowid spójną fizycznie całośd (niedopuszczalne jest by był to np. plik kartek spiętych spinaczem biurowym, zszyty zszywką w narożniku lub włożony w koszulkę PP). Struktura sprawozdania: a. tabela nagłówkowa z tematem dwiczenia, b. cel dwiczenia, c. Opis przebiegu dwiczenia, d. Dokumentację graficzną: Schemat całościowy rysunek ideowy obiegu (P&ID) wykonany w programie AutoCAD przez projektanta głównego, na arkuszu formatu A4 lub A3 (do wpięcia) wykonany i złożony wg zasad rysunku technicznego; Schemat modułu funkcjonalnego pierwszego rysunek ideowy obiegu (P&ID) wykonany w programie AutoCAD przez pierwszego projektanta zadaniowego, na arkuszu formatu A4 (do wpięcia); Schemat modułu funkcjonalnego drugiego rysunek ideowy obiegu (P&ID) wykonany w programie AutoCAD przez drugiego projektanta zadaniowego, na arkuszu formatu A4 (do wpięcia). e. Uwagi i wnioski,

Struktura sprawozdania: a. tabela nagłówkowa z tematem dwiczenia, b. cel dwiczenia, c. Opis przebiegu dwiczenia, d.
