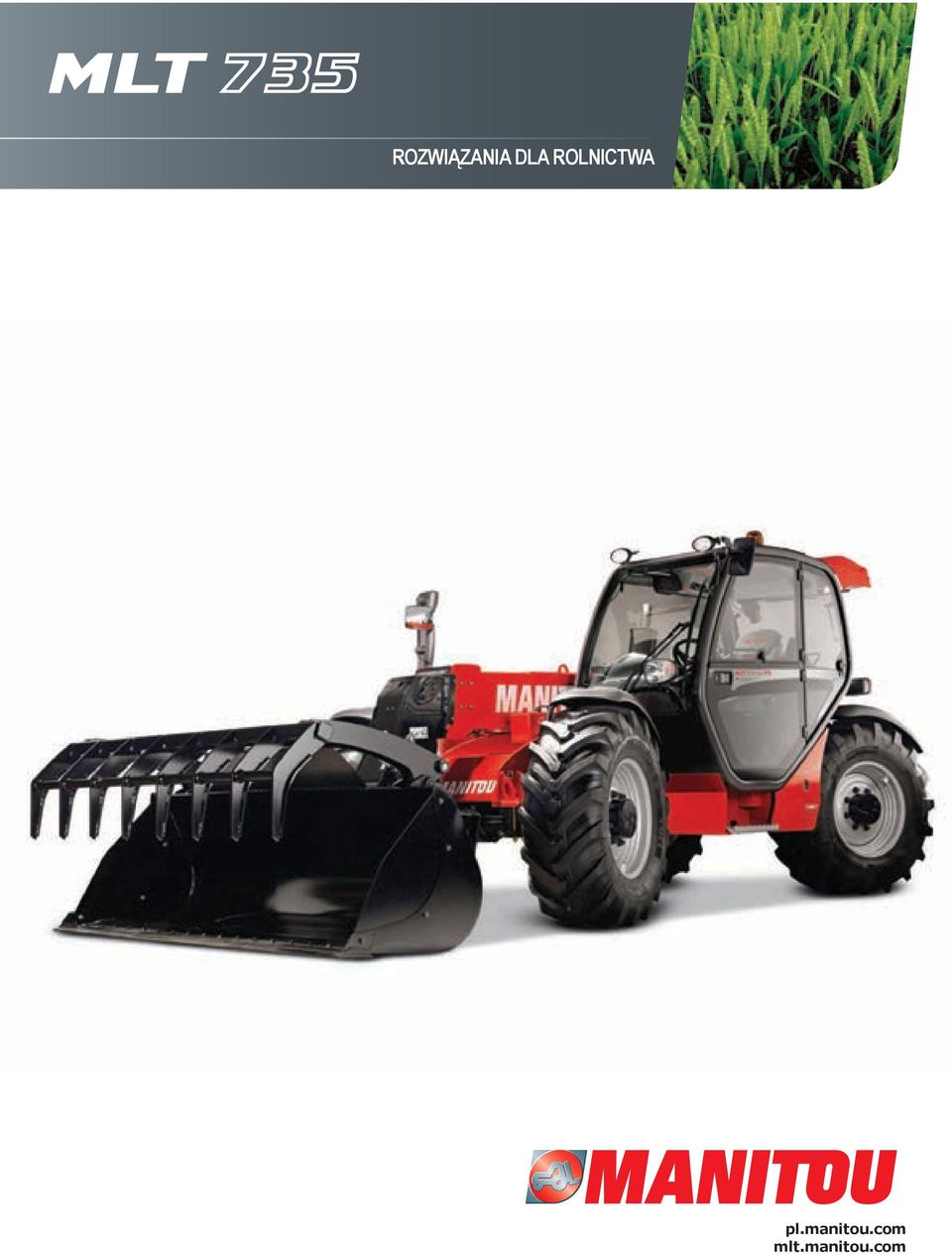

1 ROZWIĄZANIA DLA ROLNICTWA pl.manitou.com mlt.manitou.com

2 Z PASJĄ DO ROLNICTWA Marka MANITOU jest ściśle związana z rolnictwem od ponad 20 lat. Wiemy, że jest to stale rozwijająca się i wymagająca dziedzina. W pełni rozumiemy potrzeby rolników i dbamy o to, aby gama rozwiązań MANITOU w pełni je zaspokajała. Ładowarka teleskopowa MLT 735 gwarantuje najwyższy poziom wydajności. Jej imponujące możliwości doceni branża hodowlana, mleczna, sadownicza i warzywnicza oraz producenci zbóż. MLT 735 charateryzuje się nie tylko funkcjonalnością, ale również wyjątkową estetyką i komfortem pracy. Innowacyjna MLT 735 oferuje unikalne patenty opracowane przez ekspercki zespół inżynierów MANITOU: joystick z regulowanym podłokietnikiem JSM*, nowy system chłodzenia, ECS**itd., dzięki czemu praca z MANITOU jest wygodna i wyjątkowo wydajna. Wybierając MANITOU, nie tylko dysponujesz sprawną i trwałą ładowarką, ale korzystasz również z różnorodnych usług wysokiej jakości oferowanych przez autoryzowanych dealerów MANITOU, w tym między innymi: serwis posprzedażowy, umowy na serwisowanie i konserwację, interwencje na miejscu, zindywidualizowane opcje wynajmu i finansowania fabrycznego... Po prostu tak samo jak Ty lubimy dobrze wykonaną pracę! * Joystisk Switch and Move, opatentowany przez MANITOU BF ** Easy Connect System: dekompresja hydrauliczna przewodu osprzętów 2

3 Rozwiązanie sprawdzone przez polskie gospodarstwa 3

4 WYJĄTKOWE OSIĄGI DLA CIEBIE do 3,5 tony: Wymiary i koła MLT 735 gwarantują bezpieczny i sprawny transport ładunków do 3,5 t. na 6.90 m: Wysięgnik MLT 735 pozwala na podnoszenie ładunków na wysokość sięgającą 6,9 m. 24 cale: Opony MLT 735 o profilu rolniczym... w 100% dedykowane rolnictwu. Pozwalają na pracę w każdym terenie! 4

5 Wydajność i moc Twoim wsparciem MLT 735 dostarczany jest z silnikiem o mocy 121 km z 4-biegową przekładnią ręczną oraz pompą hydrauliczną o zmiennej wydajności do 150 l/min. Styl i klasa Styl MLT 735 to czyste linie i opływowe kształty. Jedno spojrzenie wystarczy, aby zakochać się w tej maszynie! Pojedzie z Tobą wszędzie Z 44-centymetrowym prześwitem i ogromną mocą kół MLT 735 pracuje za Ciebie w każdym terenie. Ładowarka MLT 735 została zaprojektowana tak, by sprostać większości zadań w Twoim gospodarstwie! 5

6 LUKSUS W PRACY... Nowoczesna maszyna dla nowoczesnego Klienta! Wnętrze MLT oraz całe nadwozie zapewniają doskonałe warunki pracy. Kabina zapewnia najwyższą ergonomię: siedzenie pokryte tkaniną, kolumnę kierownicy regulowaną w dwóch płaszczyznach. Sam wybierasz pozycję do pracy. Otwory wentylacyjne, osłona przeciwsłoneczna, szyba dachowa, klimatyzacja i wiele innych to właśnie komfort o standardzie MANITOU. Ekskluzywność MANITOU to również joystick JSM z regulowanym podłokietnikiem. JSM pozwala Ci na wykonywanie wszystkich ruchów maszyny jedną ręką. Z joystickiem całkowicie bezpiecznie i bez wysiłku podnosisz i opuszczasz wysięgnik, przechylasz i nabierasz łyżką, wykonujesz ruchy hydrauliczne akcesoriów czy odwrócasz kierunek jazdy. Zawsze trzymasz jedną rękę na kierownicy, by w pełni panować nad Twoim MLT. Ponieważ cisza jest jednym z niezbędnych czynników sprzyjających dobremu samopoczuciu, wygłuszyliśmy Twoją kabinę do 79 db. Wyściółka dachu i ścianek oraz zaizolowanie zespołu silnika minimalizują poziom hałasu. Deska rozdzielcza z wyświetlaczem analogowym dostarcza Ci wszelkich informacji niezbędnych w pracy: godzinę, prędkość, temperaturę oleju, poziom paliwa i wiele innych... Dla jeszcze większego komfortu MLT 735 oferuje Ci bardzo przestronną kabinę. Jeśli chodzi o swobodę ruchów i komfort pracy MANITOU nigdy nie idzie na kompromis. 6

7 ...choć nie chcesz, kiedyś musisz wrócić do domu! 7

8 8 Dostosujemy się do Twoich wymagań

9 KAżDY MODEL W INNYM STYLU DOSTOSOWAĆ SIĘ DO POTRZEB KAŻDEGO KLIENTA TO NASZ CEL. Oferujemy bogaty standard PREMIUM. Możesz wybrać możesz również opcje CLASSIC lub ELITE. W wersji Classic dobremu samopoczuciu sprzyjają: Regulowane, mechaniczne siedzenie pokryte tkaniną Duże lusterko wsteczne Radio samochodowe System samoczyszczenia chłodnicy Wyjątkowo bogaty standard Premium: Siedzenie pneumatyczne pokryte tkanina Duże lusterko wsteczne Radio samochodowe CD/MP3 Klimatyzacja System demontażu hydraulicznego osprzętu Easy Connect System System samoczyszczenia chłodnicy Wersja Elite mówi sama za siebie i oferuje najbardziej ekskluzywne udogodnienia pracy: Pokryte tkaniną siedzenie pneumatyczne z aktywnym zawieszeniem Lusterko wsteczne Radio samochodowe z Bluetooth Klimatyzacja Podwieszany teleskop Easy Connect System Samoczyszczący filtr wstępny System samoczyszczenia chłodnicy 9

10 ZAPROJEKTOWANY DO OPTYMALIZACJI MOCY I ZUżYCIA SILNIKA Z każdą ładowarką teleskopową współgra odpowiedni napęd, pozwalający na osiągnięcie najlepszego współczynnika maszyna/silnik. Brak mocy spowoduje stratę wydajności, nadmiar mocy zwiększy niepotrzebnie spalanie. 4-cylindrowy silnik MERCEDES 4,2 L 121 km został doskonale dopasowany, aby zapewnić optymalny stosunek mocy do ciężaru, a tym samym maksymalne wykorzystanie sprawności MLT 735. Wszystkie elementy napędu maszyny (jednostka napędowa, przekładnia, osie, układ hydrauliczny i ogumienie) wykorzystują moc silnika efektywnie. 121 km: Silnik MERCEDES gwarantuje idealny stosunek mocy do ciężaru. 121 km pozwala na rozsądne zużycie paliwa w codziennej pracy 4-biegowa przekładnia: Skrzynia biegów, która Cię nie ogranicza, a pozwala na najlepsze połączenie niezawodności, funkcjonalności i prostej obsługi. 10

11 Generując Twoje oszczędności 11

12 12...dzięki szybkiej i efektywnej pracy.

13 NASZ CEL: WYGOSPODAROWAĆ TWÓJ WOLNY CZAS Misją MANITOU jest zaoszczędzenie Twojego czasu, abyś mógł poświęcać go na to, co dla Ciebie najcenniejsze. Dążymy do tego poprzez zapewnienie szybkości wykonywania ruchów i łatwości obsługi maszyny. Dla maksymalnej efektywności, MANITOU oferuje Ci maszynę, która jest łatwa w obsłudze. Szybko i wygodnie opanujesz pracę z MLT 735 (JSM, regulatory we właściwym miejscu), agdy poznasz jedną maszynę MANITOU, znasz je wszystkie. Zwrotność to priorytet! Dla jeszcze szybszej pracy z MLT 735 będziesz w stanie pracować nawet na bardzo ograniczonej przestrzeni. Szeroki asortyment osprzętów MANITOU podnosi uniwersalność tych maszyn. Zamiatarka, chwytak do balotów, wielofunkcyjna łyżka z chwytakiem i wiele innych... MANITOU wspiera Cię w każdej aplikacji. Porównanie czasu załadunku Praca traktorem z ładowaczem czołowym Praca przy użyciu ładowarki MLT 735 Źródło: Dane MANITOU 150 l/min : Pompa hydrauliczna MLT 735 w połączeniu z joystickiem JSM zapewnia maksymalny przepływ 150 l/min, gwarantując szybkie i dokładne ruchy hydrauliczne 4 x 4 x 4 : Napęd na 4 koła skrętne w 4 kierunkach = zwrotność potrzebna do poradzenia sobie w każdej sytuacji. 13

14 Z MANITOU NIE MARTWISZ SIĘ O BEZPIECZEŃSTWO NIESTETY NIE PRODUKUJEMY ZABAWEK... Nasze biura projektowe, zatrudniające ponad 200 inżynierów i techników, specjalizują się w projektowaniu dla Ciebie rolniczych ładowarek teleskopowych od ponad 20 lat. Przy ponad 50 zgłoszonych patentach,nasza wiedza w zakresie konstrukcji podwozia i podnośnika, zapewnia pewność i trwałość Twojego sprzętu. Nasze umiejętności doskonale współgrają z Twoimi potrzebami: produkcja ładowarek w zgodzie z zapotrzebowaniem rynku, zgłoszenie patentu, kwalifikacja elementów składowych, dokładne testy przed wysyłką gotowej maszyny... Jako specjaliści w dziedzinie rolnictwa, bierzemy pod uwagę cykl użytkowania Twoich maszyn już na etapie projektowania; Opony, przenoszenie napędu, czy też sposób chłodzenia zostały logicznie dobrane i zestawione. MLT 735 to maszyna w 100% dedykowana rolnikom. Gwarancja całkowicie bezpiecznej pracy 14

15 Z NAMI JESTEŚ BEZPIECZNY Doskonała stabilność MLT 735, w połączeniu z systemem kontrolującym położenie i wychył ładunków, pozwala na manipulowanie ciężarami o masie aż do 3,5 tony w całkowicie bezpieczny sposób. Twoje bezpieczeństwo jest dodatkowo zwiększone dzięki detektorowi obecności kierowcy umieszczonemu w siedzisku. Ruchy postępowe są możliwe jedynie wtedy, gdy siedzisz na miejscu kierowcy. Kabina została zaprojektowana tak, abyś zawsze był całkowicie bezpieczny. Spełniając wymogi ROPS/FOPS*, jest odporna na wywrócenie i upadki ciężkich przedmiotów: chroni cię w razie deformacji kokpitu. Duże, oszklone przestrzenie, poziomo ułożony silnik i nisko zawieszony teleskop, a także wysoka pozycja siedzenia zapewniają doskonałą widoczność 360 o. * ROPS: konstrukcja chroniąca przed wywróceniem się FOPS: konstrukcja chroniąca przed upadkiem ciężkich przedmiotów Maszyna w 100% dedykowana rolnictwu 15

16 WIDZIEĆ widzieć WIĘCEJ więcej Sieć ekspertów MANITOU zawsze blisko Ciebie Gęsta sieć dealerów MANITOU gwarantuje Ci szybką interwencję, gdy tego potrzebujesz. Wiedza, doświadczenie Sieć ekspertów i zaangażowanie MANITOU zawsze MANITOU blisko Ciebie oraz nasza obecność blisko Ciebie dzięki 500 autoryzowanym delaerom Gęsta sieć na dealerów świecie, MANITOU gwarantują gwarantuje ci profesjonalne Ci szybką interwencję, wsparcie każdego gdy tego dnia. potrzebujesz. Wiedza, doświadczenie i zaangażowanie MANITOU oraz nasza obecność blisko Ciebie dzięki 500 autoryzowanym delaerom na świecie, Wynajem gwarantują i ci finansowanie profesjonalne wsparcie fabryczne każdego dnia. Poza tradycyjnymi rozwiązaniami, z MANITOU masz dostęp do zróżnicowanych sposobów finansowania Wynajem i finansowanie fabryczne i leasingu dla umożliwienia efektywnego rozwoju Twojej działalności. Poza tradycyjnymi rozwiązaniami, z MANITOU masz dostęp do zróżnicowanych sposobów finansowania i leasingu dla umożliwienia efektywnego rozwoju Twojej działalności. Obsługa techniczna i serwis posprzedażowy U Obsługa dealera techniczna MANITOU i możesz serwis posprzedażowy skorzystać z umowy na obsługę techniczną dopasowaną do Twojego budżetu U dealera i potrzeb. MANITOU Gwarancja możesz skorzystać kontroli z umowy stanu Twojego na obsługę sprzętu techniczną zapewnie dopasowaną obniżenie do Twojego kosztów budżetu użytkowania i potrzeb. maszyny. Gwarancja Dla kontroli ograniczenia stanu Twojego przestojów sprzętu masz zapewnie również obniżenie możliwość kosztów skorzystania użytkowania z interwencji maszyny. Dla bezpośrednio ograniczenia wprzestojów Twoim gospodarstwie. masz również możliwość skorzystania z interwencji bezpośrednio w Twoim gospodarstwie. Ekonomiczna umowa serwisowa pozwala z wyprzedzeniem z określić określić koszt koszt przyjazdu przyjazdu serwisanta i robocizny w w celu celu wykonania wykonania czynności czynności prewencyjnej prewencyjnej obsługi obsługi technicznej technicznej maszyny (części zamienne nie nie są są zawarte w umowie). Zaawansowana umowa serwisowa obejmująca pełny pełny prewencyjny serwis serwis techniczny techniczny Twojej maszyny, Twojej maszyny, w tym: w koszty tym: robocizny, koszty robocizny, przyjazdu przyjazdu i dostawy i części dostawy zamiennych części zamiennych koniecznych do koniecznych okresowej do obsługi okresowej technicznej. obsługi technicznej. MANIPLUS Agri Możliwość przedłużenia gwarancji o o 12 lub 24 miesiące. Proste i i elastyczne narzędzie narzędzie zarządzania zarządzania flotą flotą maszyn maszyn (z lub (z bez lub geolokalizacji) bez geolokalizacji) w celu dokładnej w celu dokładnej kontroli kontroli użytkowania użytkowania Twojego Twojego sprzętu. sprzętu. 16

17 Wspierać rozwój Twojej działalności PRZYCZYŃ SIĘ DO WZROSTU EKOLOGII Od momentu zaprojektowania maszyny, MANITOU robi wszystko, by chronić środowisko. Nasz zakład produkcyjny w Ancenis, posiadający ISO 14001*, gwarantuje uwzględnienie norm środowiskowych od momentu zaprojektowania produktu aż do dostarczenia maszyny do Ciebie. Wszystko to przejawia się codziennie w czynnościach wykonywanych przez nasze ekipy: wybór składników najmniej zanieczyszczających, segregowanie odpadów, przetwarzanie odpadów szczególnych i zwykła czujność na co dzień (oszczędzanie energii, papieru...). Optymalna regulacja prędkości silnika MLT 735 w zależności od żądanej mocy minimalizuje spalanie i emisję szkodliwych substancji, zmniejszając wpływ użytkowania maszyn rolniczych na środowisko. * 14001: norma międzynarodowa zarządzania środowiskiem, która narzuca wymogi dotyczące stosowania systemu zarządzania środowiskiem. 17

18 DOPASOWAĆ SIE DO TWOICH POTRZEB Wyposażenie standardowe i opcjonalne Karetka z wideł Lusterko wsteczne System samoczynnego czyszczenia chłodnicy Radioodtwarzacz Radio CD i MP Radioodtwarzacz z Bluetooth em Fotel operatora z regulacją mechaniczną, wykończony tkaniną - - Fotel operatora z regulacją pneumatyczną, wykończony tkaniną - Fotel operatora pneumatyczny z aktywnym zawieszeniem, wykończony tkaniną Klimatyzacja Easy Connect System Podwieszenie wysięgnika Samoczyszczący filtr wstępny Blokada hydrauliczna osprzętu Filtr wstępny TURBO II Sygnał dźwiękowy cofania Wewnętrzne lusterko wsteczne Standard Option - Not available Wybrane osprzęty: wielofunkcyjna łyżka z chwytakiem łyżka do materiałów sypkich zamiatarka łyżka do rozładowywania silosów myjka ciśnieniowa 18

19 Z L Udźwig do 500 mm od zawieszenia wideł Siła wyłamania Wysokość podnoszenia Czas przy maszynie załadowanej/rozładowanej (s) Podnoszenie MLT TLSU 3500 kg 3700 dan 6.90 m 6.70/7.30 Opuszczanie 4.80/4.60 Wysuwanie teleskopu 7.10/7.30 Chowanie teleskopu 5.70/5.50 Nabieranie 3.00 Wywrót 2.35 MLT LSU Odległość zachowania maksymalnego udźwigu od przednich kół 1.03 m Standard EN 1459 annex B Opony 460/70 R24 Widły (mm) Długość x szerokość x grubość 1200 x125 x50 mm Obrót karetki na głowicy 146 Hamulce hamulce wielotarczowe w kąpieli olejowej na przedniej i tylnej osi Silnik MERCEDES STAGE III A OM-9Ø4LA Pojemność Moc przy 2200 obrotów (ISO/TR 14396) Turbo 4 cyl./4250 cm km/74 kw 121 km/90 kw C1 D1 Max. moment obr.przy 1600 obr. (ISO/TR 14396) 470 Nm Wtrysk paliwa bezpośredni N U1 U2 Chłodzenie Siła uciągu na kołach Przekładnia Skrzynia biegów płyn 7200 dan torque converter Powershuttle Y A C G G1 D2 B D E P2 I G2 P3 Liczba biegów (przód/tył) 4/4 Max. prędkość 35 km/h * Hydraulika 150 l/min barów Pompa wielotłoczkowa z elektronicznie sterowanym zmiennym wydatkiem V Control valve DDIC Zbiorniki Zbiornik oleju hydraulicznego 135 L K R Zbiornik paliwa 120 L O V1 T Waga maszyny rozładowanej z widłami 7215 kg V2 Całkowita szerokość 2.40 m S Całkowita wysokość 2.30 m Całkowita długość 4.87 m Promień skrętu (koła zewnętrzne) 3.77 m J Prześwit 0.44 m Poziom hałasu podczas pracy (Lpa) 79 db Poziom hałasu na zewnątrz (Lwa) 106 db Wibracje całkowite (ręce/ramiona) < 2.5 m/s 2 mm A 1200 B 2810 C C D D D E F 1935 F G 450 G1 435 G2 435 I 789 J 980 K 1260 L 45 N 1715 O 125 P2 38 P3 53 R 3685 S T 3575 U U V 4885 V V W 2402 Y 12.5 Z Niniejsza publikacja przedstawia opis wersji i możliwości konfiguracji produktów MANITOU, które mogą się różnić wyposażeniem. Wyposażenie przedstawione w niniejszej broszurze może być standardowe, opcjonalne lub niedostępne w zależności od wersji. MANITOU zastrzega sobie prawo, w dowolnym momencie i bez uprzedzenia, zmiany specyfikacji opisowej i schematycznej. Przedstawione specyfikacje nie są wiążące dla producenta. W celu zapoznania się ze szczegółami, należy skontaktować się z autoryzowanym dealerem MANITOU. Dokument nie stanowi umowy. Prezentacja produktów nie stanowi umowy. Lista specyfikacji nie jest wyczerpująca. Logo oraz tożsamość wizualna przedsiębiorstwa stanowi własność MANITOU i nie może być używana bez zezwolenia. Wszelkie prawa zastrzeżone. Zdjęcia i schematy zawarte w niniejszej broszurze są przedstawione wyłącznie w celach konsultacyjnych i orientacyjnych. MANITOU BF SA spółka akcyjna z radą nadzorczą Kapitał spółki: Euro RCS Nantes F W F1 * Mogą być inne zależnie od obowiązujących przepisów. 19

20 Twój dealer MANITOU: MANITOU Polska Sp. z o.o. Sękocin Stary, ul. Mszczonowska 86, Raszyn Tel.: , Fax: info.mpo@manitou.com pl.manitou.com mlt.manitou.com
