1 ROZWIĄZANIA DLA ROLNIctWA pl.manitou.com mlt.manitou.com

2 Z PASJĄ DO ROLNIctWA Marka MANITOU jest ściśle związana z rolnictwem od ponad 20 lat. Wiemy, że jest to stale rozwijająca się i wymagająca dziedzina. W pełni rozumiemy potrzeby rolników i dbamy o to, aby gama rozwiązań MANITOU w pełni je zaspokajała. Ładowarka teleskopowa MLT 840 gwarantuje najwyższy poziom wydajności. Jej imponujące możliwości doceni branża hodowlana, mleczna, sadownicza i warzywnicza oraz producenci zbóż. MLT 840 charateryzuje się nie tylko funkcjonalnością, ale również wyjątkową estetyką i komfortem pracy. Innowacyjna MLT840 oferuje unikalne patenty opracowane przez ekspercki zespół inżynierów MANITOU: JSM*, nowy system chłodzenia, ECS**itd., dzięki czemu praca z MANI- TOU jest wygodna i wyjątkowo wydajna. Wybierając MANITOU, nie tylko dysponujesz sprawną i trwałą ładowarką, ale korzystasz również z różnorodnych usług wysokiej jakości oferowanych przez autoryzowanych dealerów MANITOU, w tym między innymi: serwis posprzedażowy, umowy na serwisowanie i konserwację, interwencje na miejscu, zindywidualizowane opcje wynajmu i finansowania fabrycznego... Po prostu tak samo jak Ty, my również poświęciliśmy się rolnictwu! * Joystisk Switch and Move, opatentowany przez MANITOU BF ** Easy Connect System: dekompresja hydrauliczna przewodu osprzętów 2

3 Efektywne rozwiązanie dla gospodarstwa rolnego 3

4 WYJĄtKOWE OSIAGI DLA ciebie 4000 kg: Maksymalny udźwig MLT 840 to 4 tony, a ładunek 3-tonowy podnosisz na wysokość do 4,5 m m: Wysięgnik MLT 840 pozwala na podnoszenie ładunków na wysokość 7.55 m m: Promień skrętu zapewniający idealne manewrowanie. 4

5 Skorzystaj z możliwości wyboru MLT 840 jest dostępna w dwóch wersjach: - MLT PS z silnikiem o mocy 115 km i pompą o wydajności 150 l/min - MLT PS z silnikiem o mocy 137 km i pompą o wydajności 180 l/min dan Imponująca dla całego rynku rolniczego siła uciągu na kołach. Obie wersje mają 5-biegową przekładnię Powershift z funkcją blokady. Do Twojego wyboru są: pompa o zmiennej wydajności 150 l/min w modelach z 115 km, a w modelach 137 km pompa o zmiennej wydajności 180 l/min. Stylowy, nowoczesny projekt Styl MLT 840 to czyste linie i opływowe kształty. Jedno spojrzenie wystarczy, aby zakochać się w tej maszynie! Dojedzie wszędzie Opony o profilu rolniczym z pokaźnym prześwitem (41 cm) i moc umożliwiają MLT 840 pracę nawet na bardzo trudnym podłożu. Maszyna została opracowana z myślą o podołaniu większości wyzwań w Twoim gospodarstwie! 5

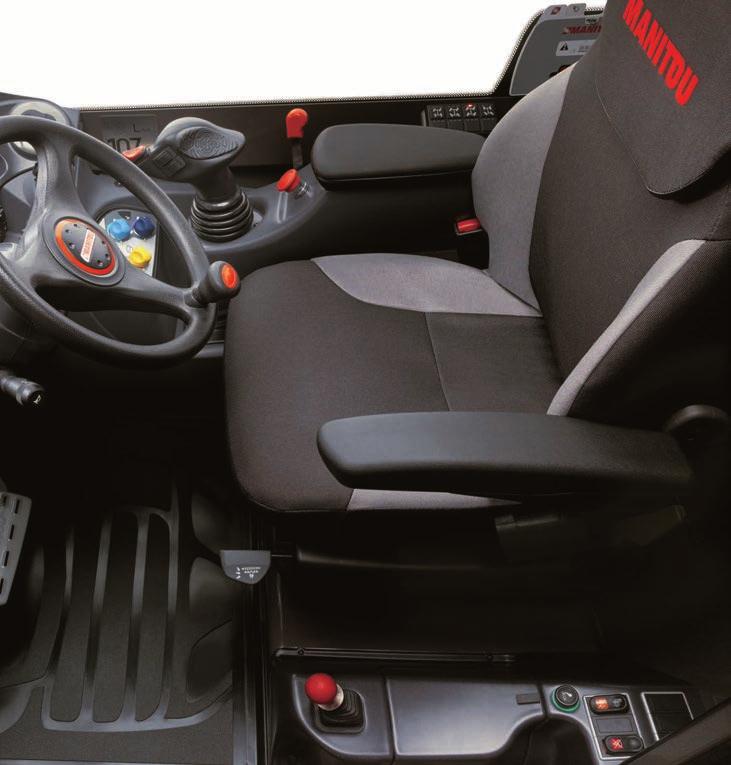

6 LUKSUS W PRAcY... Nowoczesne wnętrze dla nowoczesnego Klienta! Wnętrze MLT oraz całe nadwozie zapewniają doskonałe warunki pracy. Kabina zapewnia najwyższą ergonomię: siedzenie pokryte tkaniną, kolumnę kierownicy regulowaną w dwóch płaszczyznach. Sam wybierasz pozycję do pracy. Otwory wentylacyjne, osłona przeciwsłoneczna, szyba dachowa, klimatyzacja i wiele innych to właśnie komfort o standardzie MANITOU. JSM, system autorstwa MANITOU stosowany wyłącznie w maszynach tej marki umożliwia sterowanie wszystkimi mechanizmami jedną ręką z zacho- waniem pełnego bezpieczeństwa i wygody opera tora: podnoszenie i opuszczanie wysięgnika, hydrauliczne sterowanie osprzętami, cofanie i inne. Dla pełnej kontroli nad maszyną, drugą rękę masz zawsze na kierownicy. Niski poziom hałasu jest zapewniony dzięki dźwiękoszczelnej kabinie (tylko 80 db). Deska rozdzielcza z wyświetlaczem analogowym dostarcza Ci wszelkich informacji niezbędnych w pracy: godzinę, prędkość, temperaturę oleju, poziom paliwa i wiele innych... Jeśli chodzi o komfort pracy MANITOU nigdy nie idzie na kompromis! 6

7 ...choć nie chcesz, kiedyś musisz wrócić do domu! 7

8 8 Dostosujemy się do Twoich wymagań

9 KAżDY model W INNYm StYLU DOSTOSOWAĆ SIĘ DO POTRZEB KAŻDEGO KLIENTA TO NASZ CEL. Oferujemy bogaty standard PREMIUM, ale wybrać możesz również opcje CLASSIC i ELITE. W wersji Classic dobremu samopoczuciu sprzyjają: Siedzenie pokryte tkaniną Lusterko wsteczne Radio samochodowe System samoczyszczenia chłodnicy Wyjątkowo bogaty standard Premium: Siedzenie pneumatyczne pokryte tkanina Lusterko wsteczne Radio samochodowe CD/MP3 Klimatyzacja Easy Connect System System samoczyszczenia chłodnicy Gaz reczny Wersja Elite mówi sama za siebie i oferuje najbardziej ekskluzywne udogodnienia pracy: Pokryte tkaniną siedzenie pneumatyczne z aktywnym zawieszeniem Lusterko wsteczne Radio samochodowe z Bluetooth Klimatyzacja Amortyzacja teleskopu Easy Connect System Samoczyszczący filtr wstępny System samoczyszczenia chłodnicy Semi-automatyczna zmiana trybu kół (bez potrzeby liniowania) Gaz ręczny Regulowana linja hydrauliki Światła Xenon 9

10 OPtYmALIZAcJA mocy SILNIKA Z każdą ładowarką teleskopową współgra odpowiedni napęd, pozwalający na osiągnięcie najlepszego współczynnika maszyna/silnik. Brak mocy spowoduje stratę wydajności, nadmiar mocy zwiększy niepotrzebnie spalanie. Twoja MLT 840 jest wyposażona w 4-cylindrowy silnik John Deere 4.5 L Tier 4/Stage IIIB o mocy 115 lub 137 km. Maszyna została dodatkowo wzbogacona o system Exhaust Gas Recirculation (EGR) i Diesel Particulate Filter (DPF). System chłodzenia jest ekonomiczny dzięki elektronicznemu urządzeniu sterującemu. W standardzie montowany jest automatyczny inwerter przepływu powietrza. Dzięki temu Twoja maszyna oddycha doskonale. Optymalna moc silnika 10

11 PROStA I EFEKtYWNA PRZEKŁADNIA m-shift MLT 840 oferuje Ci 5-zakresową skrzynię biegów M-Shift, dostępną w wersji automatycznej i manualnej. tryb automatyczny Możliwość sterowania automatycznego w wersji Drive pozwala na zachowanie płynnej zmiany zakresów. Program przekładni dostosowuje się do momentu i prędkości wymaganej przez dane zadanie oraz automatycznie określa optymalny zakres. Dzięki temu łatwo i wygodnie dostosowujesz dopasowanie momentu obrotowego i prędkości na przykład, gdy jedziesz z przyczepą po pagórkowatym terenie. Przekładnia M-SHIFT 2 1 Wybór biegu 2 Kontrola hydraulicznej linii A 3 Kontrola hydraulicznej linii B 1 3 tryb manualnym: Sam decydujesz jakiego biegu chcesz używać, naciskająć + i na joysticku JSM z regulowanym podłokietnkiem. Blokada: MLT 840 jest wyposażona w standardzie w funkcję blokady obrotów, co pozwala na prędkość 23 km/h na czwartym biegu i 38 km/h na piątym. Ten system to gwarancja efektywności i ekonomiczności. 115 lub 137 km: Wybór między 115 a 134 km zapewnia doskonałe dopasowanie mocy do Twoich wymagań. 5-zakresowa skrzynia M-shift: Oferowana w standardzie MLT 840 przekładania M-Shift zapewnia elastyczność i uniwersalność. 11

12 12 Szybko i efektywnie

13 NASZ cel: WYGOSPODAROWAĆ twój WOLNY czas Misją MANITOU jest zaoszczędzenie Twojego czasu, abyś mógł poświęcać go na to, co dla Ciebie najcenniejsze. Dążymy do tego poprzez zapewnienie szybkości wykonywania ruchów i łatwości obsługi maszyny. Dla maksymalnej efektywności, MANITOU oferuje Ci maszynę, która jest łatwa w obsłudze. Szybko i wygodnie opanujesz pracę z MLT 840 (JSM, regulatory we właściwym miejscu), agdy poznasz jedną maszynę MANITOU, znasz je wszystkie. Zwrotność to priorytet! Z MLT 840, będziesz w stanie pracować nawet na bardzo ograniczonej przestrzeni. System LSU (Load Sensing Ultra) pozwala na pracę z ogromną precyzją. Pompa hydrauliczna o ciśnieniu 180 l/min maksymalizuje wydajność. Szeroki asortyment osprzętów MANITOU podnosi uniwersalność tych maszyn. Zamiatarka, chwytak do balotów, wielofunkcyjna łyżka z chwytakiem i wiele innych... MANITOU wspiera Cię w każdej aplikacji. Wydajność ładowania Ciągnik z ładowaczem czołowym MLT PS MLT PS Sources: Manitou data 150 lub 180 l/min: Pompa hydrauliczna MLT 840 w połączeniu z joystickiem JSM zapewnia maksymalny przepływ 150 lub 180 l/min. 4 x 4 x 4: Napęd na 4 koła skrętne w 4 kierunkach = zwrotność potrzebna do poradzenia sobie w każdej sytuacji. 13

14 Z manitou NIE martwisz SIĘ O BEZPIEcZEŃStWO NIEStEtY NIE PRODUKUJEmY ZABAWEK... Nasze biura projektowe, zatrudniające ponad 200 inżynierów i techników, specjalizują się w projektowaniu dla Ciebie rolniczych ładowarek teleskopowych od ponad 20 lat. Przy ponad 50 zgłoszonych patentach,nasza wiedza w zakresie konstrukcji podwozia i podnośnika, zapewnia pewność i trwałość Twojego sprzętu. Nasze umiejętności doskonale współgrają z Twoimi potrzebami: produkcja ładowarek w zgodzie z zapotrzebowaniem rynku, zgłoszenie patentu, kwalifikacja elementów składowych, dokładne testy przed wysyłką gotowej maszyny... Jako specjaliści w dziedzinie rolnictwa, bierzemy pod uwagę cykl użytkowania Twoich maszyn już na etapie projektowania; Opony, przenoszenie napędu, czy też sposób chłodzenia zostały logicznie dobrane i zestawione. MLT 840 to maszyna w 100% dedykowana rolnikom. Gwarancja całkowicie bezpiecznej pracy 14

15 Maszyna w 100% dedykowana rolnictwu JEStEś chroniony Doskonała stabilność MLT 840, w połączeniu z systemem zatrzymywania niebezpiecznych ruchów, pozwala na manipulowanie ładunkami o masie aż do 4 ton w całkowicie bezpieczny sposób. Twoje bezpieczeństwo jest dodatkowo zwiększone dzięki detektorowi obecności kierowcy umieszczonemu w siedzisku. Ruchy postępowe są możliwe jedynie wtedy, gdy siedzisz na miejscu kierowcy. Kabina została zaprojektowana tak, abyś zawsze był całkowicie bezpieczny. Spełniając wymogi ROPS/FOPS*, jest odporna na wywrócenie i upadki ciężkich przedmiotów: chroni cię w razie deformacji kokpitu. Doskonała widoczność 360 jest zapewniona dzięki dużym, przeszklonym przestrzeniom oraz pozycji siedzącej kierowcy. * ROPS: konstrukcja chroniąca przed wywróceniem się FOPS: konstrukcja chroniąca przed upadkiem ciężkich przedmiotów 15

16 WIDZIEĆ WIĘcEJ Sieć ekspertów MANITOU zawsze blisko Ciebie Gęsta sieć dealerów MANITOU gwarantuje Ci szybką interwencję, gdy tego potrzebujesz. Wiedza, doświadczenie i zaangażowanie MANITOU oraz nasza obecność blisko Ciebie dzięki 500 autoryzowanym delaerom na świecie, gwarantują ci profesjonalne wsparcie każdego dnia. Wynajem i finansowanie fabryczne Poza tradycyjnymi rozwiązaniami, z MANITOU masz dostęp do zróżnicowanych sposobów finansowania i leasingu dla umożliwienia efektywnego rozwoju Twojej działalności. Obsługa techniczna i serwis posprzedażowy U dealera MANITOU możesz skorzystać z umowy na obsługę techniczną dopasowaną do Twojego budżetu i potrzeb. Gwarancja kontroli stanu Twojego sprzętu zapewnie obniżenie kosztów użytkowania maszyny. Dla ograniczenia przestojów masz również możliwość skorzystania z interwencji bezpośrednio w Twoim gospodarstwie. Ekonomiczna umowa serwisowa pozwala z wyprzedzeniem określić koszt przyjazdu serwisanta i robocizny w celu wykonania czynności prewencyjnej obsługi technicznej maszyny (części zamienne nie są zawarte w umowie). Zaawansowana umowa serwisowa obejmująca pełny prewencyjny serwis techniczny Twojej maszyny, w tym: koszty robocizny, przyjazdu i dostawy części zamiennych koniecznych do okresowej obsługi technicznej. MANIPLUS Agri Możliwość przedłużenia gwarancji o o 12 lub 24 miesiące. Proste i elastyczne narzędzie zarządzania flotą maszyn (z lub bez geolokalizacji) w celu dokładnej kontroli użytkowania Twojego sprzętu. 16

17 Wspierać rozwój Twojej działalności PRZYcZYŃ SIĘ DO WZROStU EKOLOGII Od momentu zaprojektowania maszyny, MANITOU robi wszystko, by chronić środowisko. Nasz zakład produkcyjny w Ancenis, posiadający ISO 14001*, gwarantuje uwzględnienie norm środowiskowych od momentu zaprojektowania produktu aż do dostarczenia maszyny do Ciebie. Wszystko to przejawia się codziennie w czynnościach wykonywanych przez nasze ekipy: wybór składników najmniej zanieczyszczających, segregowanie odpadów, przetwarzanie odpadów szczególnych i zwykła czujność na co dzień (oszczędzanie energii, papieru...). Optymalna regulacja prędkości silnikamlt 840 w zależności od żądanej mocy minimalizuje spalanie i emisję szkodliwych substancji, zmniejszając wpływ użytkowania maszyn rolniczych na środowisko. * 14001: norma międzynarodowa zarządzania środowiskiem, która narzuca wymogi dotyczące stosowania systemu zarządzania środowiskiem. 17

18 DOPASOWAĆ SIE DO twoich POtRZEB Wyposażenie standardowe i opcjonalne Karetka do wideł Lusterko na zaczep + Lusterko wsteczne System samoczyszczenia chłodnicy Radio Radio CD/MP3 - - Radio z Bluetooth Siedzenie pokryte tkaniną Siedzenie pneumatyczne pokryte tkaniną - - Siedzenie pneumatyczne z aktywnym zawieszeniem Klimatyzacja Easy Connect System Gaz ręczny Amortyzacja wysięgnika Światła Xenon Półautomatyczna regulacja kół Regulowany, stały przepływ oleju hydraulicznego Blokada hydrauliczna osprzętu Światła w wysięgniku Standard Opcja - Nie dostępne Wybrane osprzęty: Wielofunkcyjna łyżka z chwytakiem Łyżka objętościowa Zamiatarka Łyżka do wyładowywania silosów Myjka wysokociśnieniowa 18

19 Udźwig 500 mm od zawieszenia wideł Siła odspajania Wysokość podnoszenia MLT PS 4000 kg 5222 dan 7.55 m MLT PS Czas z ładunkiem/bez ładunku Podnoszenie 6.80 s/8.70 s 6.60 s/8.40 s Opuszczanie 5.00 s/5.20 s 4.80 s/4.90 s Wysuwanie teleskopu 6.50 s/6.50 s 6.30 s/6.30 s Chowanie teleskopu 5.40 s/5.40 s 5.20 s/5.20 s Kopanie 3.20 s 3.00 s Wywrót 2.50 s 2.40 s Opony 460/70 R24 Widły (mm) Długość x szerokość x grubość 1200 x 125 x 50 Obrót karetki na głowicy 148 Hamulce hamulce wielotarczowe w kąpieli olejowej na przedniej i tylnej osi Odległość zachowania maksymalnego udźwigu od przednich kół: 0.75 m Standard EN 1459 Annex B m KG KG 2000KG KG 3000KG 3500KG 4000KG D C B A D C B A 0 m 0.5m Silnik JOHN DEERE STAGE III B 4045 PWX Pojemność 4 cyl./4500 cm 3 Moc przy 2000 obr. (ISO/TR 14396) 115 HP/86 kw 137 HP/102 kw Max. moment obr. przy 1500 obr. (ISO/TR 14396) 480 Nm 515 Nm Siła uciągu na kołach 9100 dan 9400 dan Wtrysk bezpośredni Chłodzenie płyn Napęd torque converter Skrzynia biegów Powershift M-Shift z [lock-up] Liczba biegów (przód/tył) 5/3 Max. prędkość 40 km/h * Hydraulika 150 l/min barów 180 l/min barów Pompa tłokowa Z elektronicznie sterowanym zmiennym wydatkiem Zawór sterujący DDIC Zbiorniki Zbiornik oleju hydraulicznego Zbiornik paliwa Waga niezaładowany (z widłami) Całkowita szerokość Całkowita wysokość Całkowita długość Promień skrętu (koła zewnętrzne) Prześwit Poziom hałasu podczas pracy (LpA) Poziom hałasu na zewnątrz (LwA) 175 l 143 l 8401 kg 2.39 m 2.40 m 5.37 m 3.98 m 0.41 m 80 db 105 db Wibracje całkowite ręce/ramiona < 2.5 m/s 2 mm A 1200 B 2880 C 1465 C D 5367 D D E 6567 F 1925 F G 447 G1 415 G2 444 I 1022 J 995 K 1245 L 50 N 1762 O 125 P P3 33 R 3746 S 8085 T U U V 5040 V V W 2392 Y 12 Z 136 Niniejsza publikacja przedstawia opis wersji i możliwości konfiguracji produktów MANITOU, które mogą się różnić wyposażeniem. Wyposażenie przedstawione w niniejszej broszurze może być standardowe, opcjonalne lub niedostępne w zależności od wersji. MANITOU zastrzega sobie prawo, w dowolnym momencie i bez uprzedzenia, zmiany specyfikacji opisowej i schematycznej. Przedstawione specyfikacje nie są wiążące dla producenta. W celu zapoznania się ze szczegółami, należy skontaktować się z autoryzowanym dealerem MANITOU. Dokument nie stanowi umowy. Prezentacja produktów nie stanowi umowy. Lista specyfikacji nie jest wyczerpująca. Logo oraz tożsamość wizualna przedsiębiorstwa stanowi własność MANITOU i nie może być używana bez zezwolenia. Wszelkie prawa zastrzeżone. Zdjęcia i schematy zawarte w niniejszej broszurze są przedstawione wyłącznie w celach konsultacyjnych i orientacyjnych. MANITOU BF SA spółka akcyjna z radą nadzorczą Kapitał spółki: Euro RCS Nantes * Mogą być inne zależnie od obowiązujących przepisów. FT005FR_A_1210_MLT735.indd 19

20 Twój dealer MANITOU: MANITOU Polska Sp. z o.o. Sękocin Stary, ul. Mszczonowska 86, Raszyn Tel.: , Fax: info.mpo@manitou.com pl.manitou.com mlt.manitou.com
