2 Z PASJĄ DO ROLNICTWA Firma Manitou od ponad 20 lat jest ściśle związana z rolnictwem. Wiemy, że jest to stale rozwijająca się i wymagająca dziedzina. W pełni rozumiemy potrzeby rolników, więc na pewno znajdą Państwo odpowiednie urządzenia w naszym szerokim asortymencie maszyn rolniczych. Pojazdy terenowe z wysięgnikiem teleskopowym MLT 731, 735 i 741 to idealne rozwiązania gwarantujące najwyższy poziom wydajności. Ich imponujące możliwości umożliwiają wykonywanie różnego rodzaju prac: karmienie zwierząt, zbiór plonów, ładowanie i rozładowywanie materiałów sypkich itd Wszystkie zalety tych maszyn docenią przede wszystkim producenci mleka i wołowiny, hodowcy zbóż czy CUMA (konsorcja maszyn rolniczych) oraz przedsiębiorcy rolni. Manitou oferuje maszynę, która ma nie tylko właściwości użytkowe, ale również dobrze się prezentuje i zapewnia komfortowe warunki pracy. Wnętrze i elementy zewnętrzne zostały pomysłowo zaprojektowane w celu usatysfakcjonowania każdego użytkownika. W maszynach MLT wykorzystano innowacje wymyślone przez naszych inżynierów i projektantów: JSM*, KABINA Evolution, ECS **, dzięki czemu praca jest wygodna i maksymalnie wydajna. Wybierając Manitou otrzymujesz wózek jezdniowy widłowy nadający się do długotrwałej eksploatacji. Możesz również skorzystać z wszystkich usług oferowanych przez lokalnego dystrybutora Manitou: serwisu posprzedażnego, umów serwisowych, napraw na miejscu, spersonalizowanych rozwiązań leasingowych i finansowych, itd. Tak samo jak Państwo, my również czerpiemy przyjemność z dobrze wykonanej pracy! * Joystick Switch and Move manipulator drążkowy zgłoszony do opatentowania przez Manitou BF ** Easy Connect System system dekompresji hydraulicznej przewodu akcesoriów 2

3 Rzeczywiste rozwiązanie dla gospodarstwa rolnego 3

4 osiągi u twoich drzwi Do 4.1 t: Maksymalny udźwig wynoszący w zależności od wymagań 3.1, 3.5 lub 4.1 tony m: Wysięgnik MLT pozwala na podnoszenie ładunków na wysokość 6.90 m. 24 cale: Opony o profilu rolniczym zapewniają maszynie doskonałą przyczepność w każdego rodzaju terenie. 4

5 Twój wybór Maszyny MLT 7 są dostępne w różnych wersjach. Do wyboru: - jednostka napędowa (101 KM lub 124 KM) - pompa hydrauliczna (zębata 100 l/min lub o zmiennej szybkości przepływu 110 lub 150 l/min) - przekładnia (hydrostatyczna lub z przemiennikiem momentu obrotowego) - skrzynia biegów (2- lub 4-biegowa mechaniczna lub 6-biegowa Powershift. Przyjemność posiadania czegoś wyjątkowego Ponieważ użytkownicy doceniają maszyny, które dobrze się prezentują, konstrukcja MLT 731, 735 i 741 została starannie opracowana. Styl pojazdów wyróżnia się czystymi liniami i opływowymi kształtami Jedno spojrzenie wystarczy, aby zakochać się w tej maszynie! Możliwość obsługi w każdych warunkach Opony o profilu rolniczym, duży prześwit pod pojazdem (44 cm) i duża siła ciągnąca pozwalają na wydostanie się z każdej sytuacji. MLT 731, 735 i 741 zostały opracowane z myślą o przeprowadzaniu większości prac w Twoim przedsiębiorstwie. 5

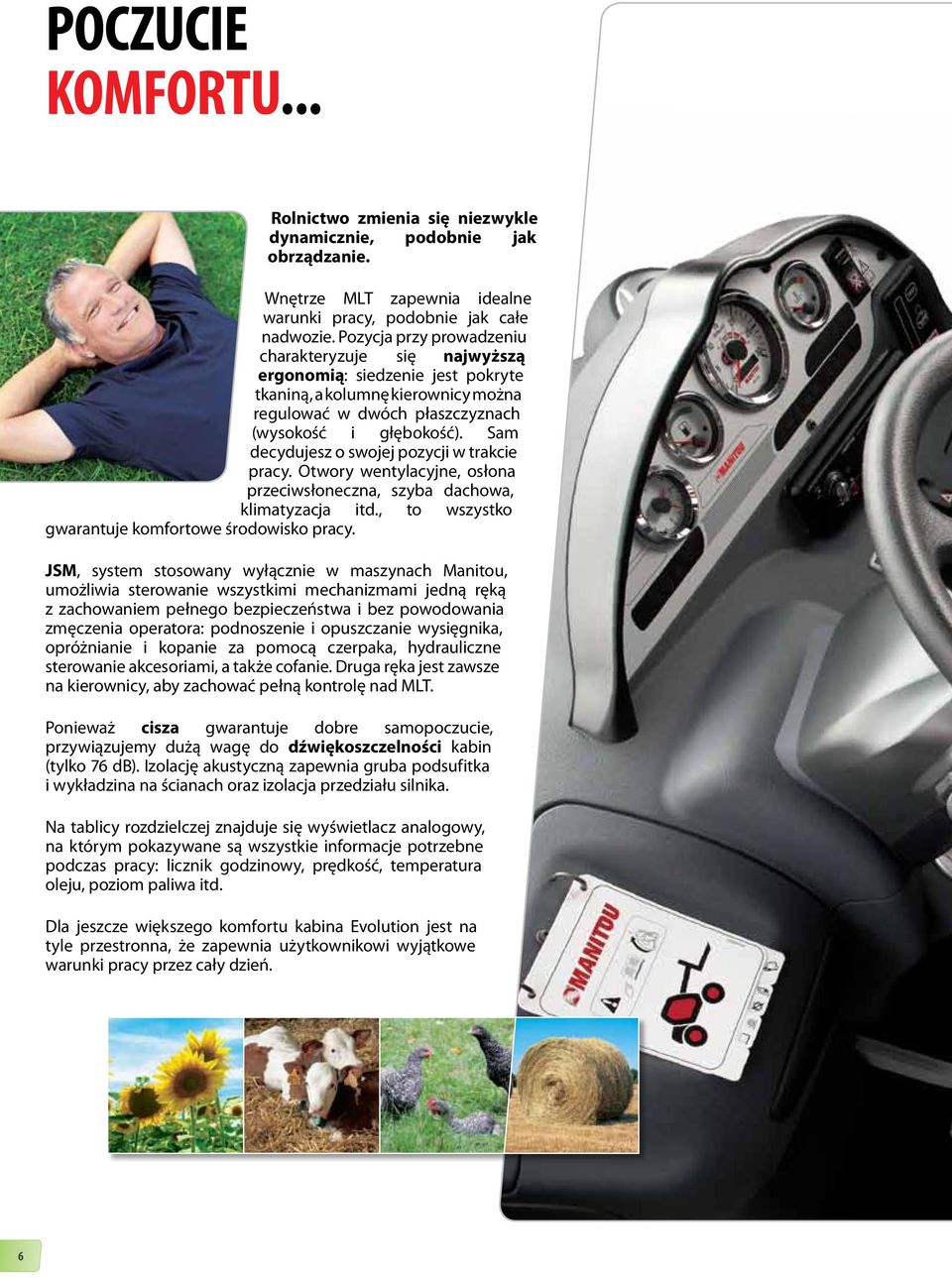

6 POCZUCIE komfortu... Rolnictwo zmienia się niezwykle dynamicznie, podobnie jak obrządzanie. Wnętrze MLT zapewnia idealne warunki pracy, podobnie jak całe nadwozie. Pozycja przy prowadzeniu charakteryzuje się najwyższą ergonomią: siedzenie jest pokryte tkaniną, a kolumnę kierownicy można regulować w dwóch płaszczyznach (wysokość i głębokość). Sam decydujesz o swojej pozycji w trakcie pracy. Otwory wentylacyjne, osłona przeciwsłoneczna, szyba dachowa, klimatyzacja itd., to wszystko gwarantuje komfortowe środowisko pracy. JSM, system stosowany wyłącznie w maszynach Manitou, umożliwia sterowanie wszystkimi mechanizmami jedną ręką z zachowaniem pełnego bezpieczeństwa i bez powodowania zmęczenia operatora: podnoszenie i opuszczanie wysięgnika, opróżnianie i kopanie za pomocą czerpaka, hydrauliczne sterowanie akcesoriami, a także cofanie. Druga ręka jest zawsze na kierownicy, aby zachować pełną kontrolę nad MLT. Ponieważ cisza gwarantuje dobre samopoczucie, przywiązujemy dużą wagę do dźwiękoszczelności kabin (tylko 76 db). Izolację akustyczną zapewnia gruba podsufitka i wykładzina na ścianach oraz izolacja przedziału silnika. Na tablicy rozdzielczej znajduje się wyświetlacz analogowy, na którym pokazywane są wszystkie informacje potrzebne podczas pracy: licznik godzinowy, prędkość, temperatura oleju, poziom paliwa itd. Dla jeszcze większego komfortu kabina Evolution jest na tyle przestronna, że zapewnia użytkownikowi wyjątkowe warunki pracy przez cały dzień. 6

7 ...krótszy czas pracy! 7

8 8 Dostosowany do różnych wymagań

9 MOŻLIWOŚĆ DOSTOSOWANIA DO potrzeb Dostosowanie do indywidualnych wymagań i potrzeb jest niezmiernie ważne. Możliwość wyboru jednej z trzech wersji wyposażenia: Classic, Premium i Elite. Biorąc pod uwagę wszystkie wymagania, Manitou oferuje trzy wersje wyposażenia MLT 731, 735 i 741. Wersja Classic charakteryzuje się następującymi udogodnieniami: Pokryte tkaniną siedzenie mechaniczne Lusterko wsteczne Radio z odtwarzaczem CD Pamiętaj, że zawsze wybierasz maszynę Manitou odpowiadającą Twoim potrzebom... Model Premium wyróżnia się kilkoma praktycznymi elementami wyposażenia: Siedzenie pneumatyczne Radio samochodowe z odtwarzaczem CD / MP3 Klimatyzacja Lusterko wsteczne Easy Connect System (system łatwego podłączania) Nazwa wersji Elite mówi sama za siebie. Ten model gwarantuje najlepsze warunki pracy: Siedzenie pneumatyczne z aktywnym zawieszeniem Wentylator z rewersyjnymi łopatkami, system samooczyszczania Radio z Bluetooth Klimatyzacja Podwieszenie wysięgnika Lusterko wsteczne Easy Connect System (system łatwego podłączania) Samooczyszczający się filtr wstępny 9

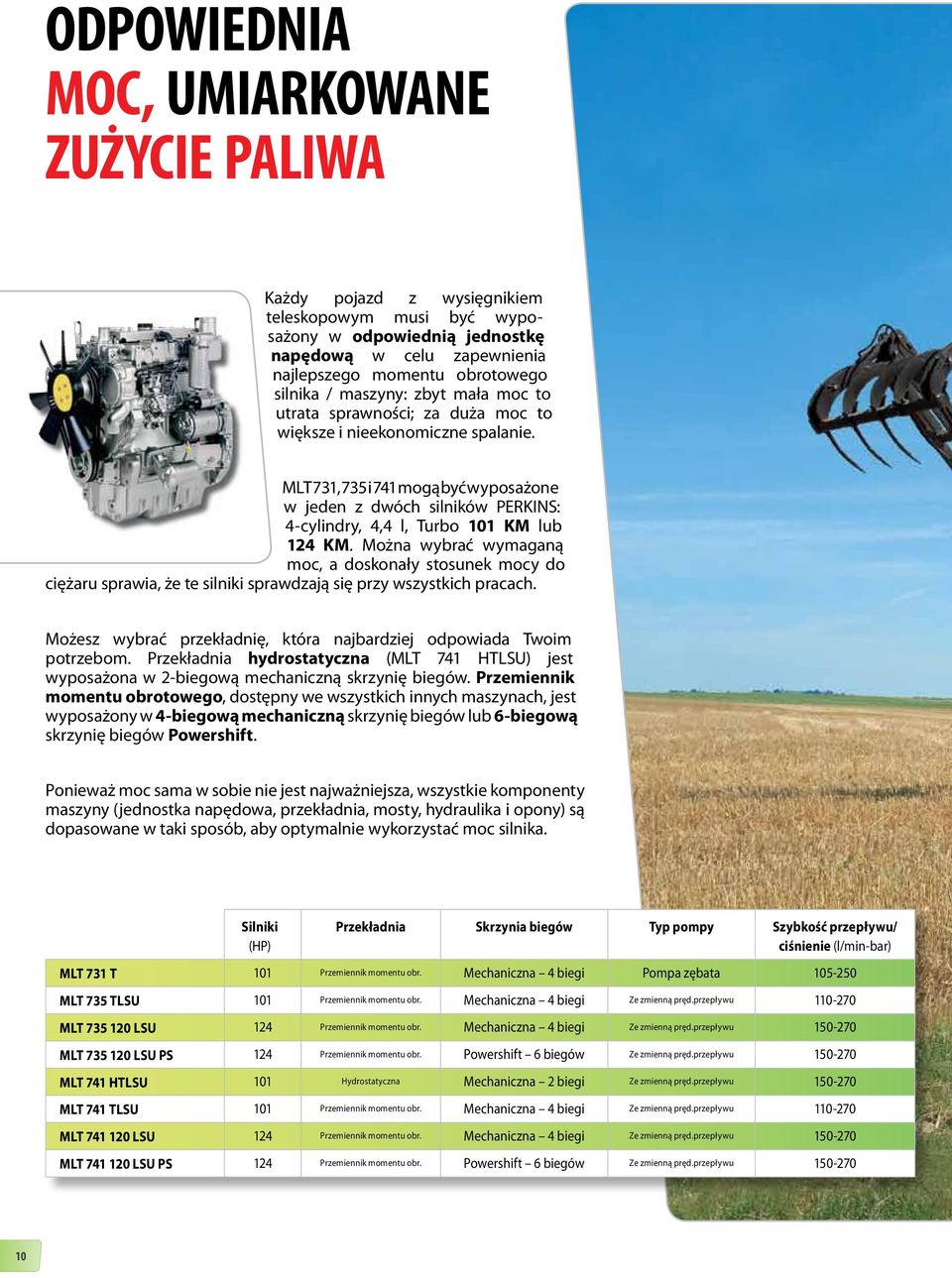

10 odpowiednia moc, umiarkowane zużycie paliwa Każdy pojazd z wysięgnikiem teleskopowym musi być wyposażony w odpowiednią jednostkę napędową w celu zapewnienia najlepszego momentu obrotowego silnika / maszyny: zbyt mała moc to utrata sprawności; za duża moc to większe i nieekonomiczne spalanie. MLT 731, 735 i 741 mogą być wyposażone w jeden z dwóch silników PERKINS: 4-cylindry, 4,4 l, Turbo 101 KM lub 124 KM. Można wybrać wymaganą moc, a doskonały stosunek mocy do ciężaru sprawia, że te silniki sprawdzają się przy wszystkich pracach. Możesz wybrać przekładnię, która najbardziej odpowiada Twoim potrzebom. Przekładnia hydrostatyczna (MLT 741 HTLSU) jest wyposażona w 2-biegową mechaniczną skrzynię biegów. Przemiennik momentu obrotowego, dostępny we wszystkich innych maszynach, jest wyposażony w 4-biegową mechaniczną skrzynię biegów lub 6-biegową skrzynię biegów Powershift. Ponieważ moc sama w sobie nie jest najważniejsza, wszystkie komponenty maszyny (jednostka napędowa, przekładnia, mosty, hydraulika i opony) są dopasowane w taki sposób, aby optymalnie wykorzystać moc silnika. Silniki (HP) Przekładnia Skrzynia biegów Typ pompy Szybkość przepływu/ ciśnienie (l/min-bar) MLT 731 T 101 Przemiennik momentu obr. Mechaniczna 4 biegi Pompa zębata MLT 735 TLSU 101 Przemiennik momentu obr. Mechaniczna 4 biegi Ze zmienną pręd.przepływu MLT LSU 124 Przemiennik momentu obr. Mechaniczna 4 biegi Ze zmienną pręd.przepływu MLT LSU PS 124 Przemiennik momentu obr. Powershift 6 biegów Ze zmienną pręd.przepływu MLT 741 HTLSU 101 Hydrostatyczna Mechaniczna 2 biegi Ze zmienną pręd.przepływu MLT 741 TLSU 101 Przemiennik momentu obr. Mechaniczna 4 biegi Ze zmienną pręd.przepływu MLT LSU 124 Przemiennik momentu obr. Mechaniczna 4 biegi Ze zmienną pręd.przepływu MLT LSU PS 124 Przemiennik momentu obr. Powershift 6 biegów Ze zmienną pręd.przepływu

11 101 lub 124 KM: Te silniki mają doskonały stosunek mocy do ciężaru. Dostępne wersje o mocy 101 oraz 124 KM gwarantują umiarkowane zużycie paliwa. 2, 4 lub 6 biegów: Dostosuj skrzynię biegów do swoich potrzeb: 2-biegowa hydrostatyczna, 4-biegowa mechaniczna lub 6-biegowa Powershift. Optymalizacja mocy silnika 11

12 12 Szybka i efektywna praca

13 OSZCZĘDNOŚĆ CZASU Filozofią Manitou jest oszczędność czasu podczas wykonywania różnego rodzaju prac gospodarskich. Szybkość wykonywania ruchów i zrywność to główne elementy gwarantujące realizację tej filozofii. Aby użytkownik mógł działać jeszcze szybciej, Manitou oferuje maszynę, która jest prosta w obsłudze. Poznanie maszyny odbywa się szybko i w łatwy sposób (JSM i regulatory są na właściwym miejscu), a tym samym w bardzo krótkim czasie jesteś w stanie osiągnąć wysoką wydajność pracy. Zwrotność to najważniejszy priorytet! Za pomocą MLT 731, 735 i 741 możesz wykonywać zaplanowane prace jeszcze wydajniej: im więcej czasu spędzasz za kierownicą, tym bardziej wzrasta efektywność pracy. Wydajność i bezpieczeństwo zależą od odpowiednich akcesoriów opracowanych z myślą o podnośniku widłowym. Podczas produkcji dobieramy akcesoria, które zapewniają optymalną sprawność i spełniają obowiązujące normy. Należą do nich: zamiatarka samozbierna, chwytak bel, wielofunkcyjny czerpak z chwytakiem, wysięgnik, czerpak z urządzeniem wyładowczymdystrybutorem do silosów itd. Manitou wspiera wszystkie sposoby wykorzystania maszyny. Porównanie wydajności ramion załadowczych i MLT Czas przy zastosowaniu traktora z ramieniem załadowczym Czas przy zastosowaniu MLT 735 TLSU Czas przy zastosowaniu MLT LSU Źródło: Dane Manitou 105, 110, lub 150 l/min : Pompa hydrauliczna maszyny MLT w połączeniu z JSM zapewnia maksymalną szybkość przepływu na poziomie 105, 110 lub 150 l/ min, dzięki czemu wykonywane ruchy są szybkie i dokładne. 4 x 4 x 4 : Napęd na 4 koła i 4 koła kierowane = zwrotność zapewniająca maksymalną sprawność. 13

14 BEZPIECZEństwo UŻYTKOWNIKa PRZEPRASZAMY - NASZE PRODUKTY TO NIE ZABAWKI Nasz dział projektowy zatrudniający ponad 200 inżynierów i techników specjalizuje się w projektowaniu pojazdów rolniczych z wysięgnikiem teleskopowym od ponad 20 lat. Mając ponad 50 zastrzeżonych patentów, wiedzę i umiejętności w zakresie konstrukcji podwozi i wysięgników, oferujemy niezawodność i trwałość. Zawsze bierzemy pod uwagę wymagania użytkowników oraz specjalizujemy się w wielu różnych dziedzinach: produkcja samochodów ciężarowych, zgłaszanie patentów, dobór komponentów, dokładne testy przed dostawą itd. Będąc specjalistami na rynku rolniczym, podczas opracowywania maszyn bierzemy pod uwagę ich cykl użytkowania: opony, skrzynia biegów, a nawet system chłodzenia zostały dobrane i zmontowane w sposób logiczny i przemyślany. Użytkownik otrzymuje maszynę, która w 100% została przeznaczona do zastosowań rolniczych. Bezpieczna praca 14

15 Maszyna w 100% przeznaczona do zastosowań rolniczych UŻYTKOWNIK jest bezpieczny Środowisko pracy musi być zawsze bezpieczne. Doskonała stabilność MLT 731, 735 i 741 w połączeniu z urządzeniem hamującym ruch obciążający umożliwia manipulację ładunkami o maksymalnym ciężarze od 3.1 tony do 4.1 tony. Bezpieczeństwo użytkownika dodatkowo zwiększa detektor obecności znajdujący się w siedzeniu. Jazda jest możliwa tylko wtedy, gdy operator siedzi na siedzeniu kierowcy. Kabina została specjalnie zaprojektowana w celu ochrony użytkownika. Spełnia wymagania ROPS/FOPS* w zakresie zapewniania bezpieczeństwa w razie przewrócenia i przed spadającymi przedmiotami. Chroni użytkownika w razie uszkodzenia przedziału kierowcy. Duża oszklona przestrzeń, a także wysoka pozycja siedzenia zapewnia widoczność w zakresie 360, a tym samym gwarantuje zarówno bezpieczeństwo kierowcy, jak i wszystkich ludzi wokół. * ROPS: konstrukcja zabezpieczająca w razie przewrócenia FOPS: konstrukcja zabezpieczająca przed spadającymi przedmiotami 15

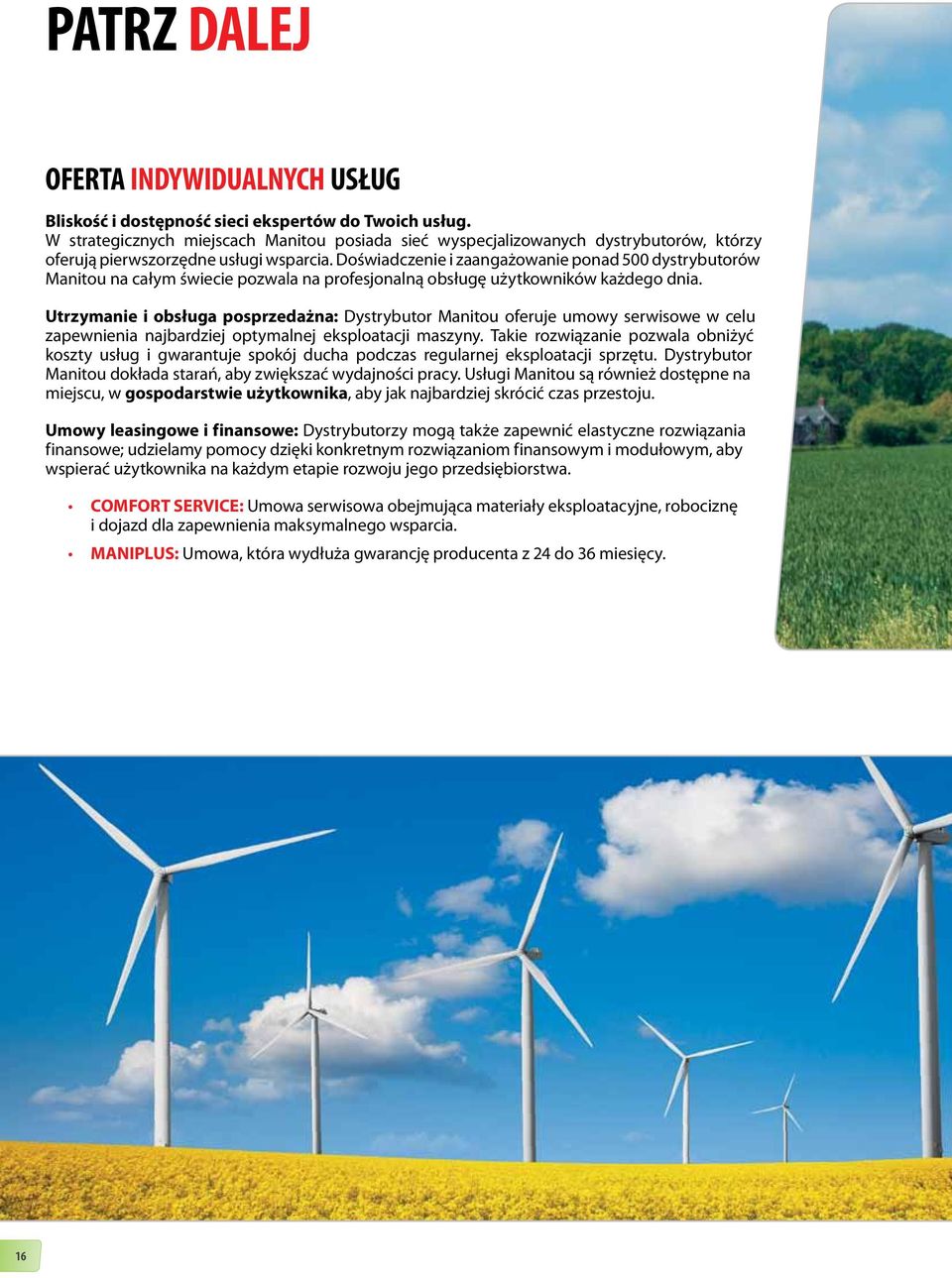

16 patrz dalej OFERTA INDYWIDUALNYCH USŁUG Bliskość i dostępność sieci ekspertów do Twoich usług. W strategicznych miejscach Manitou posiada sieć wyspecjalizowanych dystrybutorów, którzy oferują pierwszorzędne usługi wsparcia. Doświadczenie i zaangażowanie ponad 500 dystrybutorów Manitou na całym świecie pozwala na profesjonalną obsługę użytkowników każdego dnia. Utrzymanie i obsługa posprzedażna: Dystrybutor Manitou oferuje umowy serwisowe w celu zapewnienia najbardziej optymalnej eksploatacji maszyny. Takie rozwiązanie pozwala obniżyć koszty usług i gwarantuje spokój ducha podczas regularnej eksploatacji sprzętu. Dystrybutor Manitou dokłada starań, aby zwiększać wydajności pracy. Usługi Manitou są również dostępne na miejscu, w gospodarstwie użytkownika, aby jak najbardziej skrócić czas przestoju. Umowy leasingowe i finansowe: Dystrybutorzy mogą także zapewnić elastyczne rozwiązania finansowe; udzielamy pomocy dzięki konkretnym rozwiązaniom finansowym i modułowym, aby wspierać użytkownika na każdym etapie rozwoju jego przedsiębiorstwa. COMFORT SERVICE: Umowa serwisowa obejmująca materiały eksploatacyjne, robociznę i dojazd dla zapewnienia maksymalnego wsparcia. MANIPLUS: Umowa, która wydłuża gwarancję producenta z 24 do 36 miesięcy. 16

17 Towarzyszymy zmianom w Twoim przedsiębiorstwie ZMNIEJSZANIE WPŁYWU NA ŚRODOWISKO Począwszy od etapu projektowania firma Manitou aktywnie przyczynia się do poszanowania środowiska. Nasz zakład produkcyjny w Ancenis posiada certyfikat ISO 14001*, który gwarantuje spełnianie norm środowiskowych na każdym etapie pracy, zaczynając od projektowania produktu, a kończąc na dostawie maszyny do przedsiębiorstwa. Nasza codzienna działalność jest oparta na zasadach ochrony środowiska i obejmuje wybór komponentów najmniej zanieczyszczających środowisko, segregację selektywną, utylizację odpadów specjalnych, a także wszelkie czynności dodatkowe jak oszczędność energii, papieru itd. Optymalna regulacja prędkości silnika w zależności od żądanej mocy minimalizuje spalanie i emisję szkodliwych substancji, zmniejszając w ten sposób wpływ użytkowania MLT na środowisko. * ISO 14001: Międzynarodowa norma zarządzania środowiskiem, która formułuje wymagania dotyczące wdrożenia systemu zarządzania środowiskiem. 17

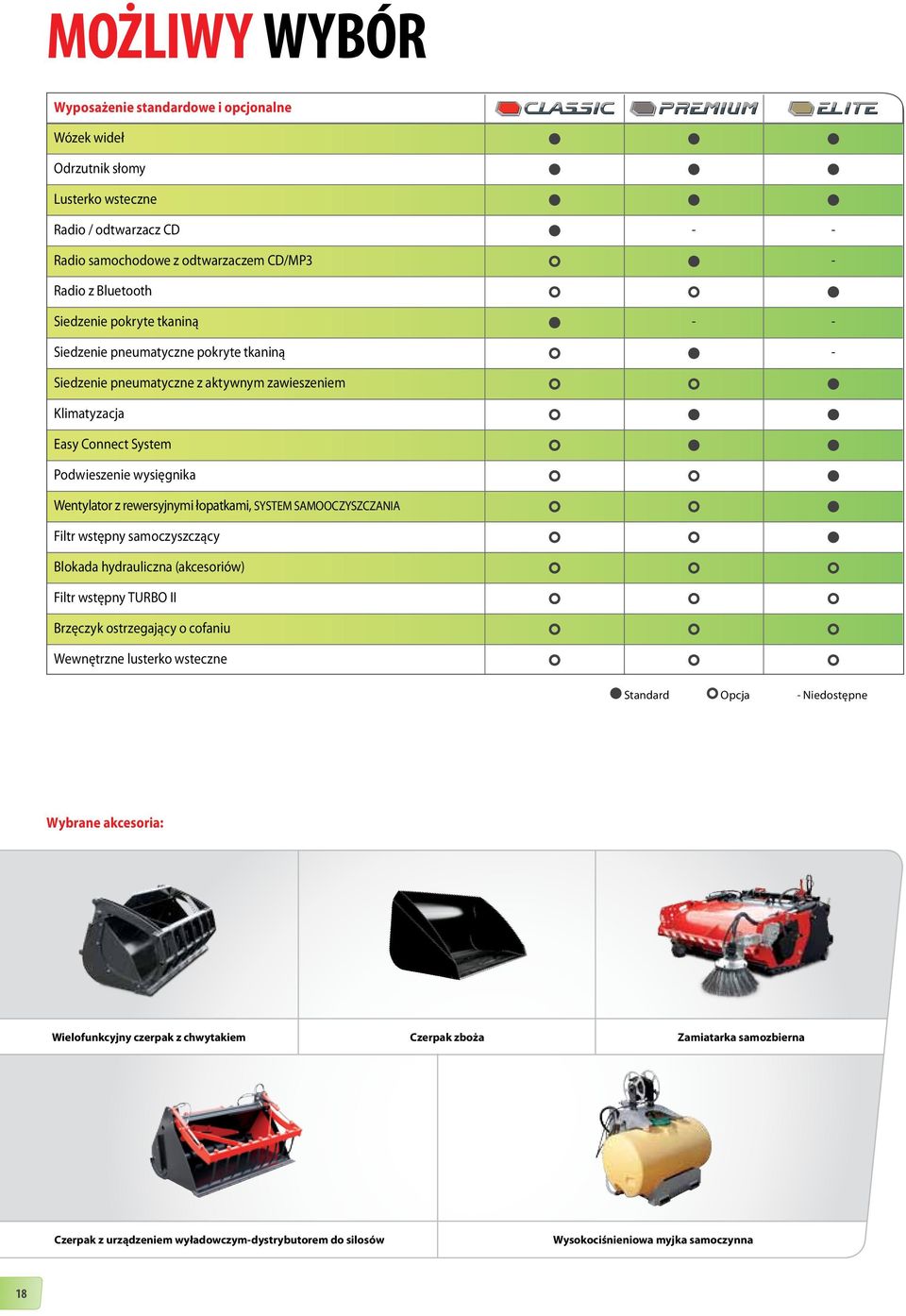

18 możliwy wybór Wyposażenie standardowe i opcjonalne Wózek wideł Odrzutnik słomy Lusterko wsteczne Radio / odtwarzacz CD - - Radio samochodowe z odtwarzaczem CD/MP3 - Radio z Bluetooth Siedzenie pokryte tkaniną - - Siedzenie pneumatyczne pokryte tkaniną - Siedzenie pneumatyczne z aktywnym zawieszeniem Klimatyzacja Easy Connect System Podwieszenie wysięgnika Wentylator z rewersyjnymi łopatkami, SYSTEM SAMOOCZYSZCZANIA Filtr wstępny samoczyszczący Blokada hydrauliczna (akcesoriów) Filtr wstępny TURBO II Brzęczyk ostrzegający o cofaniu Wewnętrzne lusterko wsteczne Standard Opcja - Niedostępne Wybrane akcesoria: Wielofunkcyjny czerpak z chwytakiem Czerpak zboża Zamiatarka samozbierna Czerpak z urządzeniem wyładowczym-dystrybutorem do silosów Wysokociśnieniowa myjka samoczynna 18

19 Udźwig w odległości 500 mm od piętki wideł Siła wyłamania MLT 731 T 3100 kg 5650 dan Maksymalny zasięg na wysokość: 1.15 m Według normy EN 1459 załącznik B Wysokość podnoszenia 6.90 m Czas: załadowany/niezaładowany (w s) Podnoszenie 6.70/8.70 Opuszczanie 5.70/5.60 Wysuwanie teleskopu 6.40/6.70 Chowanie teleskopu 7.10/7.30 Kopanie, niezaładowany 3.00 Wywrót, niezaładowany 2.60 Opony 460/70 R24 Widły (mm) Długość x szerokość x grubość 1200 x 125 x 45 Obrót wózka 146 Hamowanie Hamulec wielotarczowy w kąpieli olejowej na przedniej i tylnej osi Silnik PERKINS STAGE III A 1104 D - 44 TA Pojemność 4 cyl. Turbo/4400 cm 3 C1 D1 Moc przy 2200 obr/min (ISO/TR 14396) 101 KM/74,5 kw Maks. moment obrotowy przy 1400 obr/min (ISO/TR 14396) 410 Nm Wtrysk bezpośredni Chłodzenie woda Skrzynia biegów przemiennik momentu obr. Liczba biegów (do przodu / do tyłu) 4/4 Maks. prędkość jazdy 35 km/godz * Y Z L D2 A C B I D E G P2 G1 G2 P3 U1 U2 N Hydraulika Pompa zębata 105 l/min bar Pojemności Olej hydrauliczny 135 l Zbiornik paliwa 120 l Ciężar niezaładowanego (z widłami) 7310 kg Całkowita szerokość Całkowita wysokość 2.40 m 2.30 m K O V R Całkowita długość Promień skrętu (kół zewnętrznych) Prześwit pod pojazdem Siła ciągnąca pod obciążeniem 4.87 m 3.77 m 0.44 m 8360 dan V1 S T V2 mm A 1200 B 2560 C C D D D E F 1935 F G 450 G1 435 G2 435 I 877 J 980 K 1260 L 45 N 1715 O 125 P P3 53 R 3535 S T 3685 U U V 4885 V V W 2402 Y 12.5 Z F W J F1 * Dozwolona prędkość zależy od mających zastosowanie przepisów. FT004EN_A_1210_MLT731.indd 19

20 Z L MLT 735 TLSU MLT LSU MLT LSU PS Udźwig w odległości 500 mm od piętki wideł 3500 kg Siła wyłamania 3600 dan 3700 dan 4200 dan Maksymalny zasięg na wysokość: 1.03 m Według normy EN 1459 załącznik B Wysokość podnoszenia 6.90 m Czas: załadowany/niezaładowany (w s) Podnoszenie 7.30/ /7.30 Opuszczanie 5.60/ /4.60 Wysuwanie teleskopu 8.20/ /7.30 Chowanie teleskopu 6.60/ /5.50 Kopanie, niezaładowany Wywrót, niezaładowany Opony 460/70 R24 Widły (mm) Długość x szerokość x grubość 1200 x 125 x 45 Obrót wózka 146 Hamowanie Hamulec wielotarczowy w kąpieli olejowej na przedniej i tylnej osi Silnik PERKINS STAGE IIIA 1104 D - 44 TA 1104 E - 44 TA C1 D1 Pojemność 4 cyl. Turbo/4400 cm 3 Moc przy 2200 obr/min (ISO/TR 14396) 101 KM/74,5 kw 124 KM / 91 kw U1 U2 Maks. moment obrotowy przy 1400 obr/min (ISO/TR 14396) 410 Nm 490 Nm P2 P3 N Wtrysk Chłodzenie Przekładnia bezpośredni woda przemiennik momentu obr. Y A C G G1 D2 B D E I G2 Skrzynia biegów Powershuttle Powershift Liczba biegów (do przodu / do tyłu) 4/4 6/3 Maks. prędkość jazdy 35 km/godz* 40 km/godz* V Hydraulika 110 l/min bar 150 l/min bar Pompa tłokowa Zawór sterujący O zmiennej objętości O zmiennej objętości regulowanej elektronicznie DDIC K R Pojemności O T Olej hydrauliczny Paliwo 135 l 120 l S V1 V2 Ciężar niezaładowanego (z widłami) 7075 kg 7100 kg 7250 kg Całkowita szerokość 2.40 m Całkowita wysokość 2.30 m J Całkowita długość 4.87 m Promień skrętu (kół zewnętrznych) 3.77 m Prześwit pod pojazdem 0.44 m Siła ciągnąca pod obciążeniem do 8770 dan mm A 1200 B 2810 C C D D D E F 1935 F G 450 G1 435 G2 435 I 789 J 980 K 1260 L 45 N 1715 O 125 P2 38 P3 53 R 3685 S T 3575 U U V 4885 V V W 2402 Y 12.5 Z F W F1 * Dozwolona prędkość zależy od mających zastosowanie przepisów. FT005EN_A_1210_MLT735.indd 20

21 Z L Udźwig w odległości 500 mm od piętki wideł MLT 741 TLSU MLT LSU 4100 kg MLT LSU PS Maksymalny zasięg na wysokość: 1.03 m Według normy EN 1459 załącznik B Siła wyłamania 5550 dan Wysokość podnoszenia 6.90 m Czas: załadowany/niezaładowany (w s) Podnoszenie 8.20/ /7.50 Opuszczanie 8.70/ /5.20 Wysuwanie teleskopu 9.00/ /9.00 Chowanie teleskopu 8.60/ /6.00 Kopanie, niezaładowany Wywrót, niezaładowany Opony 460/70 R24 Widły (mm) Długość x szerokość x grubość 1200 x 125 x 50 Obrót wózka 146 Hamowanie Hamulec wielotarczowy w kąpieli olejowej na przedniej i tylnej osi SILNIK PERKINS STAGE IIIA 1104 D - 44 TA 1104 E - 44 TA C1 D1 Pojemność 4 cyl. Turbo/4400 cm 3 Moc przy 2200 obr/min (ISO/TR 14396) 101 KM/74,5 kw 124KM/91 kw Maks. moment obrotowy przy 1400 obr/min (ISO/TR 14396) 410 Nm 490 Nm P3 N U1 U2 Wtrysk Chłodzenie Przekładnia bezpośredni woda przemiennik momentu obr. Y A C G G1 D2 B D E P2 I G2 Skrzynia biegów Powershuttle Powershift Liczba biegów (do przodu / do tyłu) 4/4 6/3 Maks. prędkość jazdy 35 km/godz* 40 km/godz * Hydraulika 110 l/min bar 150 l/min bar V Pompa tłokowa O zmiennej objętości O zmiennej objętości regulowanej elektronicznie Zawór sterujący DDIC K R Pojemności O T Olej hydrauliczny 135 l V1 V2 Paliwo 120 l S Ciężar niezaładowanego (z widłami) Całkowita szerokość Całkowita wysokość Całkowita długość Promień skrętu (kół zewnętrznych) Prześwit pod pojazdem Siła ciągnąca pod obciążeniem 7490 kg 2.40 m 2.30 m 4.92 m 3.92 m 0.44 m do 9045 dan J mm A 1200 B 2810 C C D D D E F 1935 F G 450 G1 435 G2 435 I 877 J 980 K 1260 L 50 N 1715 O 125 P2 38 P3 53 R 3685 S 7756 T 3685 U U V 4985 V V W 2402 Y 12.3 Z F W F1 * Dozwolona prędkość zależy od mających zastosowanie przepisów FT006EN_A_1210_MLT741.indd 21

22 Z L Udźwig w odległości 500 mm od piętki wideł Siła wyłamania MLT 741 HTLSU 4100 kg 5550 dan Maksymalny zasięg na wysokość: 1.03 m Według normy EN 1459 załącznik B Wysokość podnoszenia 6.90 m Czas: załadowany/niezaładowany (w s) Podnoszenie 8.00/8.60 Opuszczanie 5.90/5.90 Wysuwanie teleskopu 8.50/8.40 Chowanie teleskopu 7.50/7.30 Kopanie, niezaładowany 3.50 Wywrót, niezaładowany 3.30 Opony 460/70 R24 Widły (mm) Długość x szerokość x grubość 1200 x 125 x 50 Obrót wózka 146 Hamowanie Hamulec wielotarczowy w kąpieli olejowej na przedniej i tylnej osi C1 D1 Silnik PERKINS STAGE IIIA 1104 D - 44 T Pojemność 4 cyl cm 3 Moc przy 2200 obr/min (ISO/TR 14396) 101 KM / 74,5 kw P3 N U1 U2 Maks. moment obrotowy przy 1400 obr/min (ISO/TR 14396) Wtrysk Chłodzenie 390 Nm bezpośredni woda Y A C G G1 D2 B D E P2 I G2 Przekładnia hydrostatyczna Liczba biegów (do przodu / do tyłu) 2/2 Maks. prędkość jazdy 28 km/godz* Hydraulika 150 l/min bar V Pompa tłokowa O zmiennej objętości regulowanej elektronicznie Zawór sterujący DDIC K R Pojemności O T Olej hydrauliczny 135 l V1 V2 Paliwo 120 l S Ciężar niezaładowanego (z widłami) Całkowita szerokość Całkowita wysokość Całkowita długość Promień skrętu (kół zewnętrznych) Prześwit pod pojazdem Siła ciągnąca pod obciążeniem 7490 kg 2.40 m 2.30 m 4.92 m 3.92 m 0.44 m do 7400 dan J mm A 1200 B 2810 C C D D D E F 1935 F G 450 G1 435 G2 435 I 877 J 980 K 1260 L 50 N 1715 O 125 P2 38 P3 53 R 3685 S 7756 T 3685 U U V 4985 V V W 2402 Y 12.3 Z F W F1 * Dozwolona prędkość zależy od mających zastosowanie przepisów. FT007EN_A_1210_MLT741H.indd 22
