1 Rozwiązanie dla GOSPODARSTWA ROLNEGO

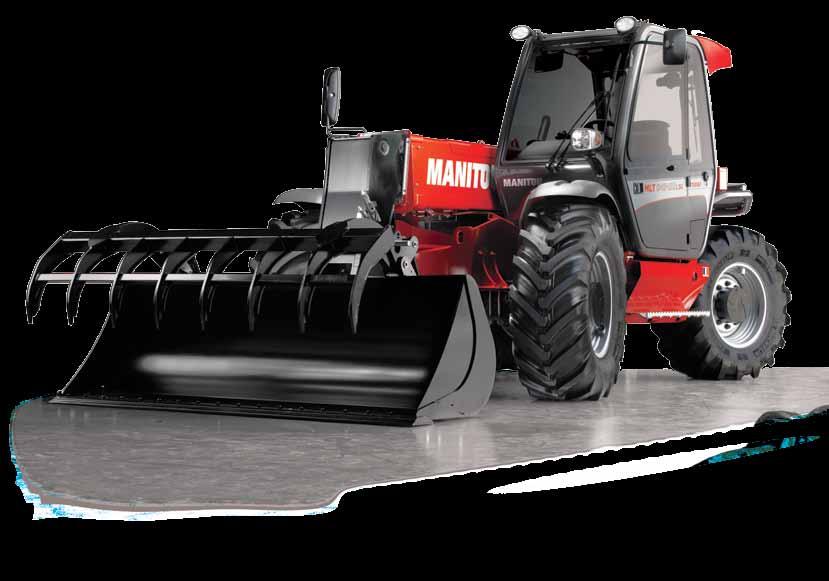

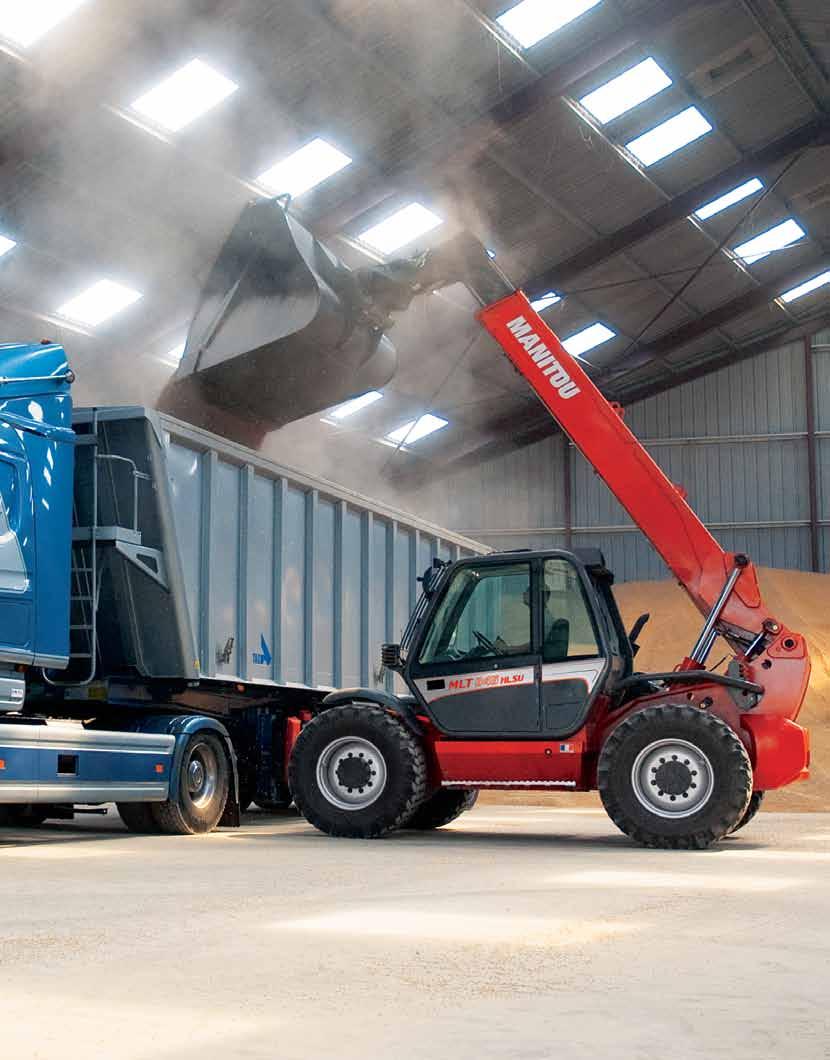

2 Z PASJĄ DO ROLNICTWA Firma Manitou od ponad 20 lat jest ściśle związana z rolnictwem. Wiemy, że jest to stale rozwijająca się i wymagająca dziedzina. W pełni rozumiemy potrzeby rolników, więc na pewno znajdą Państwo odpowiednie urządzenia w naszym szerokim asortymencie maszyn rolniczych. Pojazd terenowy z wysięgnikiem teleskopowym MLT 845 to idealny wybór gwarantujący najwyższy poziom wydajności. Jego imponujące możliwości pozwalają na wykonywanie różnego rodzaju prac: karmienie zwierząt, ładowanie i rozładowywanie materiałów sypkich, manipulowanie sianem i słomą itd. Zalety tej maszyny docenią przede wszystkim dostawcy ziarna / paszy, przedsiębiorcy rolni i spółdzielnie. Manitou oferuje maszynę, która ma nie tylko właściwości użytkowe, ale również dobrze się prezentuje i zapewnia komfortowe warunki pracy. W MLT 845 wykorzystano takie innowacje jak: JSM*, nowy system chłodzenia, ECS **, dzięki czemu praca jest wygodna i maksymalnie wydajna. Wybierając Manitou otrzymujesz wózek jezdniowy widłowy nadający się do długotrwałej eksploatacji. Możesz również skorzystać z wszystkich usług oferowanych przez lokalnego dystrybutora Manitou: serwisu posprzedażnego, umów serwisowych, napraw na miejscu, spersonalizowanych rozwiązań leasingowych i finansowych, itd. Tak samo jak Państwo, my również poświęciliśmy się rolnictwu. * Joystick Switch and Move manipulator drążkowy zgłoszony do opatentowania przez Manitou BF ** Easy Connect System system dekompresji hydraulicznej przewodu akcesoriów 2

3 Rzeczywiste rozwiązanie dla gospodarstwa rolnego 3

4 WYJĄTKOWE osiągi DO TWOJEJ DYSPOZYCJI 4500 kg: Maksymalny udźwig MLT 845 umożliwia podnoszenie ciężarów do 4,5 tony m: Wysięgnik MLT 845 pozwala na podnoszenie ładunków na wysokość 7,55 m m: Szerokość wynosząca 2,50 m umożliwia transport maszyny samochodem ciężarowym. 4

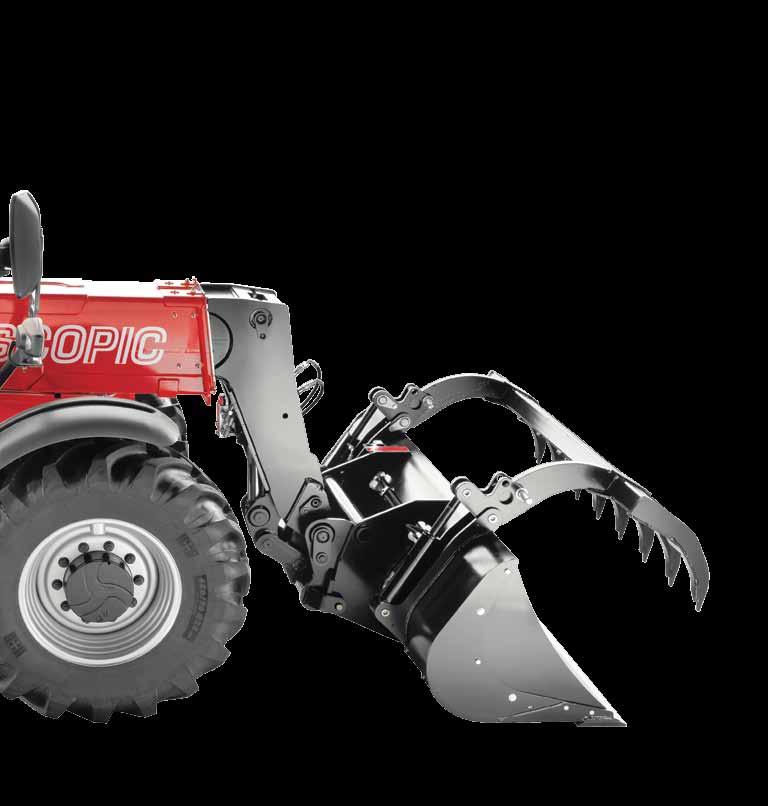

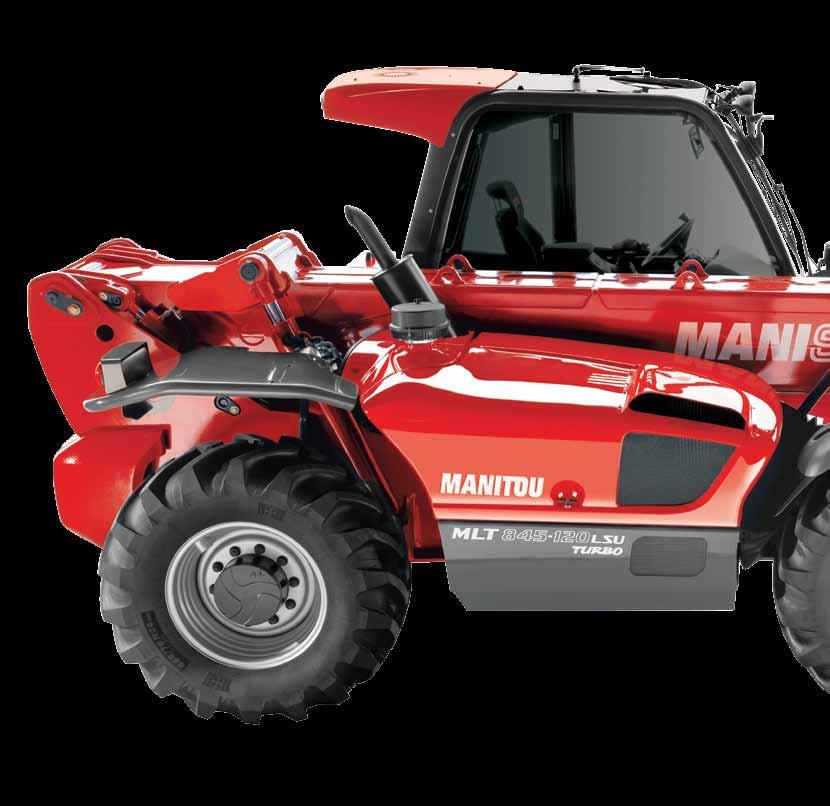

5 Ponadprzeciętna moc! MLT 845 HTLSU i 120 LSU są przeznaczone do wykonywania intensywnej pracy i zostały wyposażone w wysięgnik o dużej wytrzymałości w celu spełnienia wszystkich wymagań użytkownika w zakresie wytrzymałości. Specjalnie zaprojektowany system chłodzenia zapewnia długą i bezproblemową pracę. Wyjątkowe parametry Przy o wiele mniejszych rozmiarach niż w przypadku tradycyjnej ładowarki kołowej, MLT 845 jest przykładem wszechstronności (szerokość 2,42 m, wysokość 2,58 m). Jego maksymalny udźwig wynoszący 4,5 tony i wysokość podnoszenia sięgająca 7,5 m ułatwiają zarówno manipulowanie jak i ładowanie. Możliwość obsługi w każdych warunkach Opony o profilu rolniczym, duży prześwit pod pojazdem (45 cm) i duża siła pociągowa pozwalają na wydostanie się z każdej sytuacji. MLT 845 może służyć do najróżniejszych zastosowań. 5

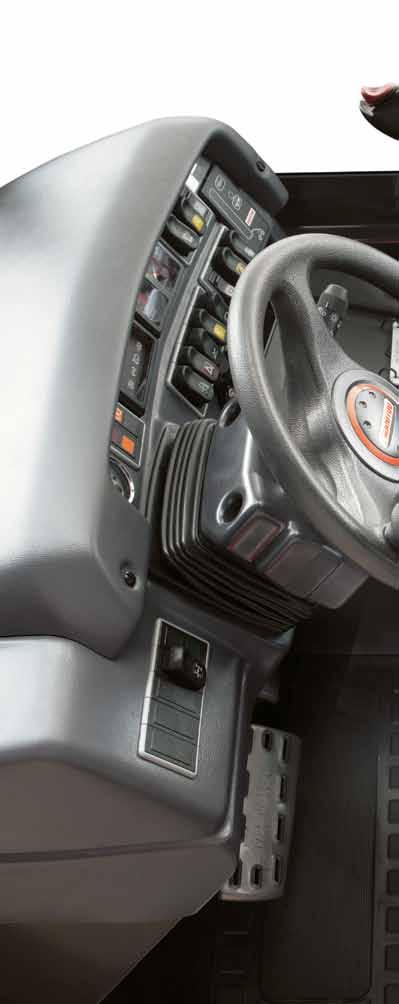

6 POCZUCIE komfortu... Wnętrze MLT zapewnia idealne warunki pracy, podobnie jak całe nadwozie. Pozycja przy prowadzeniu charakteryzuje się najwyższą ergonomią: siedzenie jest pokryte tkaniną, a kolumnę kierownicy można regulować w dwóch płaszczyznach (wysokość i głębokość). Sam decydujesz o swojej pozycji w trakcie pracy. Otwory wentylacyjne, osłona przeciwsłoneczna, szyba dachowa, klimatyzacja itd., to wszystko gwarantuje komfortowe środowisko pracy. JSM z regulowanymi podłokietnikami, system stosowany wyłącznie w maszynach Manitou, umożliwia sterowanie wszystkimi mechanizmami jedną ręką z zachowaniem pełnego bezpieczeństwa i bez powodowania zmęczenia operatora: podnoszenie i opuszczanie wysięgnika, nabieranie i wywracanie, pomocnicza obsługa urządzeń roboczych, a także zmiana kierunku jazdy (do przodu / do tyłu). Druga ręka jest zawsze na kierownicy, aby zachować pełną kontrolę nad MLT. Niski poziom hałasu został uzyskany dzięki całkowitej dźwiękoszczelności kabiny (tylko 80 db) oraz izolacji przedziału silnika. Na tablicy rozdzielczej znajduje się wyświetlacz analogowy, na którym pokazywane są wszystkie informacje potrzebne podczas pracy: licznik godzinowy, prędkość, temperatura oleju, poziom paliwa itd. 6

7 ...krótszy czas pracy! 7

8 8 Dostosowany do różnych wymagań

9 MOŻLIWOŚĆ DOSTOSOWANIA DO potrzeb Dostosowanie do indywidualnych wymagań i potrzeb jest niezmiernie ważne. Możliwość wyboru jednej z trzech wersji wyposażenia: Classic, Premium i Elite. Biorąc pod uwagę wszystkie wymagania, Manitou oferuje trzy wersje wyposażenia MLT 845. Wersja Classic charakteryzuje się następującymi udogodnieniami: Pokryte tkaniną siedzenie mechaniczne Lusterko wsteczne Radio z odtwarzaczem Pamiętaj, że zawsze wybierasz maszynę Manitou odpowiadającą Twoim potrzebom... Model Premium wyróżnia się kilkoma praktycznymi elementami wyposażenia: Pokryte tkaniną siedzenie pneumatyczne Radio samochodowe z odtwarzaczem CD / MP3 Klimatyzacja Lusterko wsteczne Easy Connect System (system łatwego podłączania) Wersja Elite to model z górnej półki: Pokryte tkaniną siedzenie pneumatyczne z aktywnym zawieszeniem Wentylator z rewersyjnymi łopatkami, system samooczyszczania Radio samochodowe z Bluetooth Klimatyzacja Podwieszenie wysięgnika Lusterko wsteczne Easy Connect System (system łatwego podłączania) Samooczyszczający się filtr wstępny 9

10 10 Optymalizacja mocy silnika

11 optymalna moc i NISKIE zużycie paliwa Każdy pojazd z wysięgnikiem teleskopowym musi być wyposażony w odpowiednią jednostkę napędową w celu zapewnienia najlepszego momentu obrotowego silnika / maszyny: zbyt mała moc to utrata sprawności; za duża moc to większe i nieekonomiczne spalanie. MLT 845 HTLSU jest wyposażony w silnik Perkins 101 KM, 4-cylindrowy, 4,4 l Turbo. Model 120 LSU jest wyposażony w silnik Perkins 124 KM, 4-cylindrowy, 4,4 l Turbo. Wybierz silnik odpowiadający Twoim potrzebom, a doskonały stosunek mocy do ciężaru sprawia, że te silniki sprawdzają się we wszystkich warunkach. Przekładnia hydrostatyczna (MLT 845 HTLSU) jest wyposażona w 2-biegową mechaniczną skrzynię biegów. W MLT LSU zastosowano przekładnię z przemiennikiem momentu obrotowego wyposażoną w 4-biegową mechaniczną skrzynię biegów. System LSU (system wyczuwania obciążenia) pozwala na wzmocnienie ruchów, co z kolei umożliwia szybszą pracę. Pompy hydrauliczne 110 l/270 bar (MLT 845 HTLSU) lub 150 l/270 bar (MLT LSU) zapewniają efektywne i inteligentne zarządzanie prędkością przepływu. 101 lub 124 KM: Te silniki mają doskonały stosunek mocy do ciężaru. Dostępne wersje o mocy 101 oraz 124 KM gwarantują umiarkowane zużycie paliwa. 110 lub 150 l/min: Pompa hydrauliczna maszyny MLT 845 w połączeniu z JSM zapewnia maksymalną prędkość przepływu na poziomie 110 lub 150 l/min w celu szybkiego i dokładnego wykonywania ruchów. 11

12 12 Szybka i efektywna praca

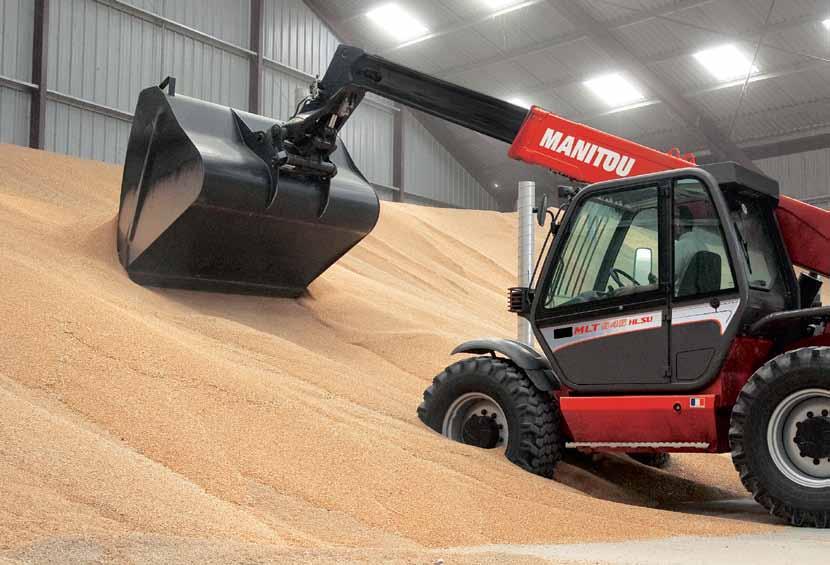

13 oszczędność czasu Filozofią Manitou jest oszczędność czasu podczas wykonywania różnego rodzaju prac gospodarskich. Szybkość wykonywania ruchów i zrywność to główne elementy gwarantujące realizację tej filozofii. Aby użytkownik mógł działać jeszcze szybciej, Manitou oferuje maszynę, która jest prosta w obsłudze. Poznanie maszyny odbywa się szybko i w łatwy sposób (JSM i regulatory są na właściwym miejscu), a tym samym w bardzo krótkim czasie jesteś w stanie osiągnąć wysoką wydajność pracy. Wydajność to najważniejszy priorytet! Za pomocą MLT 845 możesz wykonywać zaplanowane prace jeszcze wydajniej: im więcej czasu spędzasz za kierownicą, tym bardziej wzrasta efektywność pracy. Maszyna ma maksymalny udźwig 4,5 tony i 2-stopniowy wysięgnik, dzięki czemu wykonywane czynności są szybsze i bardziej wydajne. Oferujemy szeroki asortyment akcesoriów idealnie dopasowanych do maszyny Manitou w celu zwiększenia możliwości jej wykorzystania i wszechstronności. Wszystkie rozwiązania Manitou maksymalnie zaspokajają wymagania i gwarantują pełne bezpieczeństwo: szczotka zbiorcza, chwytak bel, wielofunkcyjny czerpak z chwytakiem, wysięgnik, czerpak z urządzeniem wyładowczym do silosów itd. Manitou wspiera wszystkie sposoby wykorzystania maszyny. Czasy cykli roboczych bez obciążenia Ruch MLT 845 HTLSU MLT LSU Podnoszenie 9,60 s 8,40 s Opuszczanie 6,10 s 6,00 s Wysunięcie 9,80 s 9,70 s Schowanie 7,08 s 8,30 s Nabieranie 3,20 s 3,30 s Wywrót 3,70 s 3,70 s 4 x 4 x 4: Napęd na 4 koła i 4 koła kierowane = zwrotność zapewniająca maksymalną sprawność. 2 stopnie: 2-stopniowy wysięgnik zapewniający szybszy cykl pracy oraz mocna konstrukcja do bardziej wymagających zadań. 13

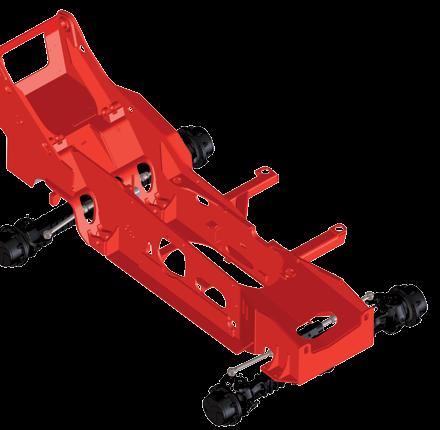

14 BEZPIECZEństwo UŻYTKOWNIKa PRZEPRASZAMY - NASZE PRODUKTY TO NIE ZABAWKI Nasz dział projektowy zatrudniający ponad 200 inżynierów i techników specjalizuje się w projektowaniu pojazdów rolniczych z wysięgnikiem teleskopowym od ponad 20 lat. Mając ponad 50 zastrzeżonych patentów, wiedzę i umiejętności w zakresie konstrukcji podwozi i wysięgników, oferujemy niezawodność i trwałość. Zawsze bierzemy pod uwagę wymagania użytkowników oraz specjalizujemy się w wielu różnych dziedzinach: produkcja samochodów ciężarowych, zgłaszanie patentów, dobór komponentów, dokładne testy przed dostawą itd. Będąc specjalistami na rynku rolniczym, podczas opracowywania maszyn bierzemy pod uwagę ich cykl użytkowania: opony, skrzynia biegów, a nawet system chłodzenia zostały dobrane i zmontowane w sposób logiczny i przemyślany. Użytkownik otrzymuje maszynę, która w 100% została przeznaczona do zastosowań rolniczych. Bezpieczna praca 14

15 Maszyna w 100% przeznaczona do zastosowań rolniczych UŻYTKOWNIK jest bezpieczny Środowisko pracy musi być zawsze bezpieczne. Doskonała stabilność MLT 845 w połączeniu z urządzeniem hamującym ruch obciążający umożliwia manipulację ładunkami do 4,5 tony z pełnym zaufaniem. Bezpieczeństwo użytkownika dodatkowo zwiększa detektor obecności znajdujący się w siedzeniu. Jazda jest możliwa tylko wtedy, gdy operator siedzi na siedzeniu kierowcy. Kabina została specjalnie zaprojektowana w celu ochrony użytkownika. Spełnia wymagania ROPS/FOPS* w zakresie zapewniania bezpieczeństwa w razie przewrócenia i przed spadającymi przedmiotami. Chroni użytkownika w razie uszkodzenia przedziału kierowcy. Duża oszklona przestrzeń, a także wysoka pozycja siedzenia zapewnia widoczność w zakresie 360, a tym samym gwarantuje zarówno bezpieczeństwo kierowcy, jak i wszystkich ludzi wokół. * ROPS: konstrukcja zabezpieczająca w razie przewrócenia FOPS: konstrukcja zabezpieczająca przed spadającymi przedmiotami 15

16 PATRZ DALEJ OFERTA INDYWIDUALNYCH USŁUG Bliskość i dostępność sieci ekspertów do Twoich usług. W strategicznych miejscach Manitou posiada sieć wyspecjalizowanych dystrybutorów, którzy oferują pierwszorzędne usługi wsparcia. Doświadczenie i zaangażowanie ponad 500 dystrybutorów Manitou na całym świecie pozwala na profesjonalną obsługę użytkowników każdego dnia. Utrzymanie i obsługa posprzedażna: Dystrybutor Manitou oferuje umowy serwisowe w celu zapewnienia najbardziej optymalnej eksploatacji maszyny. Takie rozwiązanie pozwala obniżyć koszty usług i gwarantuje spokój ducha podczas regularnej eksploatacji sprzętu. Dystrybutor Manitou dokłada starań, aby zwiększać wydajności pracy. Usługi Manitou są również dostępne na miejscu, w gospodarstwie użytkownika, aby jak najbardziej skrócić czas przestoju. Umowy leasingowe i finansowe: Dystrybutorzy mogą także zapewnić elastyczne rozwiązania finansowe; udzielamy pomocy dzięki konkretnym rozwiązaniom finansowym i modułowym, aby wspierać użytkownika na każdym etapie rozwoju jego przedsiębiorstwa. COMFORT SERVICE: Umowa serwisowa obejmująca materiały eksploatacyjne, robociznę i dojazd dla zapewnienia maksymalnego wsparcia. MANIPLUS: Umowa, która wydłuża gwarancję producenta z 24 do 36 miesięcy. 16

17 Towarzyszymy zmianom w Twoim przedsiębiorstwie ZMNIEJSZANIE WPŁYWU NA ŚRODOWISKO Począwszy od etapu projektowania firma Manitou aktywnie przyczynia się do poszanowania środowiska. Nasz zakład produkcyjny w Ancenis posiada certyfikat ISO 14001*, który gwarantuje spełnianie norm środowiskowych na każdym etapie pracy, zaczynając od projektowania produktu, a kończąc na dostawie maszyny do przedsiębiorstwa. Nasza codzienna działalność jest oparta na zasadach ochrony środowiska i obejmuje wybór komponentów najmniej zanieczyszczających środowisko, segregację selektywną, utylizację odpadów specjalnych, a także wszelkie czynności dodatkowe jak oszczędność energii, papieru itd. Optymalna regulacja prędkości silnika w zależności od żądanej mocy minimalizuje spalanie i emisję szkodliwych substancji, zmniejszając w ten sposób wpływ użytkowania MLT na środowisko. * ISO : Międzynarodowa norma zarządzania środowiskiem, która formułuje wymagania dotyczące wdrożenia systemu zarządzania środowiskiem. 17

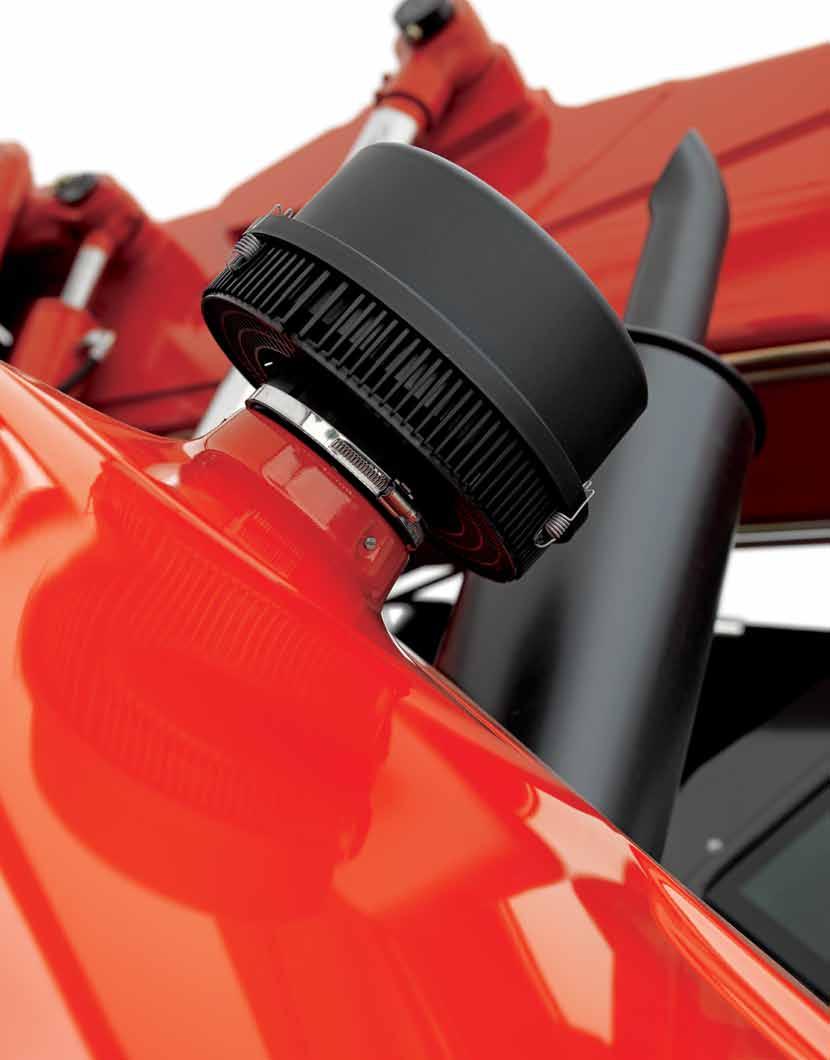

18 MOŻLIWY wybór Wyposażenie standardowe i opcjonalne Wózek wideł Deflektor słomy Lusterko wsteczne Radio z odtwarzaczem - - Radio samochodowe z odtwarzaczem CD/MP3 - Radio samochodowe z Bluetooth Siedzenie mechaniczne pokryte tkaniną - - Siedzenie pneumatyczne pokryte tkaniną - Siedzenie pneumatyczne z aktywnym zawieszeniem Klimatyzacja Easy Connect System Podwieszenie wysięgnika Wentylator z rewersyjnymi łopatkami, system samooczyszczania Filtr wstępny samoczyszczący Blokada hydrauliczna (akcesoriów) Filtr wstępny TURBO II Brzęczyk ostrzegający o cofaniu Wewnętrzne lusterko wsteczne Standard Opcja - Niedostępne Wybrane akcesoria: Wielofunkcyjny czerpak z chwytakiem Czerpak ziarna Szczotka zbiorcza Czerpak z urządzeniem wyładowczym-dystrybutorem do silosów Wysokociśnieniowa myjka samoczynna 18

19 Udźwig w odległości 500 mm od piętki wideł Siła wyłamania MLT 845 HTLSU MLT LSU 4500 kg 6650 dan Maksymalny zasięg na wysokość: 1.46 m Według normy EN 1459 załącznik B Wysokość podnoszenia 7.55 m Czas: załadowany/niezaładowany (w s) Podnoszenie 9.60/ /9.00 Opuszczanie 6.10/ /5.80 Wysuwanie 9.80/ /9.90 Chowanie 7.08/ /8.20 Nabieranie 3.70 Wywrót Opony 460/70 R24 Widły (mm) Długość x szerokość x grubość 1200 x 125 x 50 Obrót wózka 142 Hamowanie Hamulec wielotarczowy w kąpieli olejowej na przedniej i tylnej osi Silnik PERKINS STAGE IIIA 1104 D - 44 TA 1104 E - 44 TA C1 D1 Pojemność Turbo 4 cyl./4400 cm 3 Moc przy 2200 obr/min (ISO/TR 14396) 101 KM/74,5 kw 124 KM/91 kw Maks. moment obrotowy przy 1400 obr/min (ISO/TR 14396) 410 Nm 490 Nm U1 U2 Wtrysk bezpośredni P3 N Chłodzenie woda Przekładnia hydrostatyczna przemiennik momentu obr. Liczba biegów (do przodu/do tyłu) 2/2 4/4 Y Z A L G G1 P2 D2 C B I D E G2 Maks. prędkość jazdy 28 km/godz* 33 km/godz* Hydraulika Pompa tłokowa 110 l/min bar 150 l/min bar Pojemności V Olej hydrauliczny 131 l K O Paliwo 135 l R Ciężar niezaładowanego (z widłami) 8870 kg 8816 kg V1 V2 Całkowita szerokość Całkowita wysokość 2.42 m 2.58 m S Całkowita długość 5.22 m Promień skrętu (kół zewnętrznych) 4.16 m Prześwit pod pojazdem 0.45 m Siła uciągu do dan J T mm A 1200 B 2770 C 1409 C D 5229 D D E 4410 F 6429 F G 455 G1 450 G2 455 I 1050 J 950 K 1260 L 50 N 1865/1915 O 125 P P3 40 R 3930 S 8159 T 3703 U U V 5173 V V W 2420 Y 12 Z 130 F W F1 * Dozwolona prędkość zależy od mających zastosowanie przepisów FT008EN_A_1210_MLT845.indd 19

20 Najbliższy dystrybutor MANITOU: Centrala: B.P rue de l Aubinière Ancenis Cedex - Francja Tel: (0) Fax: (0) Niniejsza broszura opisuje wersje i opcje konfiguracji produktów Manitou, które mogą być wyposażone w różne urządzenia. Urządzenia opisane w niniejszej broszurze mogą być standardowe, opcjonalne lub niedostępne, w zależności od wersji. Manitou zastrzega sobie prawo do zmiany podanych i opisanych warunków technicznych, w każdej chwili i bez uprzedzenia. Producent nie odpowiada za podane warunki techniczne. Więcej informacji można uzyskać kontaktując się ze swoim dystrybutorem Manitou. Dokument nie stanowi umowy. Opisy produktów mogą różnić się od rzeczywistych produktów. Lista warunków technicznych nie jest wyczerpująca. Logo i tożsamość wizualna firmy są własnością Manitou i nie można ich używać bez zezwolenia. Wszystkie prawa zastrzeżone. Zdjęcia i schematy znajdujące się w niniejszej broszurze mają charakter jedynie informacyjny. MANITOU BF SA - Spółka z ograniczoną odpowiedzialnością, z radą nadzorczą Kapitał akcyjny: RCS Nantes EN_A_1210_MLT845.indd
