Interfejs do pracy w warunkach przemysłowych

Wielkość: px

Rozpocząć pokaz od strony:

Download "Interfejs do pracy w warunkach przemysłowych"

Szczepan Łukasz Janicki
7 lat temu
Przeglądów:

3 Interfejs do pracy w warunkach przemysłowych Gniazda kodowane kolorem i zamkiem Ochrona IP65 Szybka komunikacja; USB 2, Ethernet LAN 100Mbps Kanały pomiarowe A + B, zasilanie Temperatura Wyzwalacz, obroty, sygnały TTL USB Ethernet

4 -Istotne detale Podświetlenie klawiatury jest zależne od oświetlenia otoczenia Dzięki czytelnemu ekranowi i podświetlanej klawiaturze - doskonała obsługa VIBXPERT II także w zupełnej ciemności.

-VIBXpert II wybór trybu Ułatwiona nawigacja dzięki ikonom Prosty dostęp do pomiarów w ścieżce i poza nią (płynne przejście) Wzorce maszyn dla standaryzowanej kontroli stanu I kontroli

5 -VIBXpert II wybór trybu Ułatwiona nawigacja dzięki ikonom Prosty dostęp do pomiarów w ścieżce i poza nią (płynne przejście) Wzorce maszyn dla standaryzowanej kontroli stanu I kontroli jakości Wyważanie w łożyskach własnych Wygodny menadżer plików Prosta konfiguracja (wybór języka obsługi, opcji wyświetlania, ustawienia czujników, ustawienia komunikacji, drukarek, itd)

do norm przemysłowych Prąd, Napięcie (AC / DC) Impuls

6 -Multimode -Pomiar wartości sumarycznych Drgania (przyspieszenie, prędkość, przemieszczenie) > odniesienie do norm przemysłowych Prąd, Napięcie (AC / DC) Impuls udarowy (badanie stanu łożysk tocznych) Temperatura Prędkość obrotowa

7 -Multimode Analiza sygnałów Widmo amplitudy dla przyspieszenia, prędkości drgań I przemieszczenia, oraz dla sygnałów prądowych I napięciowych Widmo obwiedni dla przyspieszenia, prędkości, impulsu udarowego, sygnałów prądowych I napięciowych Przebiegi czasowe przyspieszenia, prędkości drgań, przemieszczenia oraz sygnałów prądowych I napięciowych Cepstrum

/ amplituda / widmo w odniesieniu do prędkości obrotowej jako wykresy

8 -Multimode -Zaawansowana analiza sygnałów Pomiar fazy w 1 lub 2 kanałach także krzyżowo Analiza wybiegu i rozbiegu: Wartość sumaryczna / amplituda / widmo w odniesieniu do prędkości obrotowej jako wykresy Bode lub Nyquist. Orbita (filtrowana / niefiltrowana) Pozycja statyczna wału

9 -Ścieżki pomiarowe Do optymalizacji powtarzalnych pomiarów maszyn i zespołów Ścieżki z reprezentacją graficzną maszyn, jako struktury hierarchiczne lub prosta lista Dane historyczne i referencyjne do porównania ze stanem bieżącym -Rejestrator (opcjonalnie) Rejestracja wartości sumarycznych, przebiegów czasowych i widm Wyzwolenie pomiaru czasowe lub znacznikiem Przetwarzanie postprocesowe

10 -Wyważanie (opcja) Wyważanie dynamiczne w łożyskach własnych, dla 1 lub 2 płaszczyzn Rzeczywisty, a nie multipleksowany pomiar w 2 kanałach Reprezentacja graficzna znacznika niewywagi i wektora wpływu Wyliczanie masy testowej Ocena niewywagi szczątkowej w odniesieniu do DIN ISO 1940 Tryby korekty masy mogą być zmieniane w czasie trwania procedury: stała masa, stała lokalizacja, taśma miernicza, dowolna masa i kąt Sumowanie mas po zakończeniu procedury Współczynnik wpływu może być zapamiętany dla przyszłych doważań Wyważanie 1 płaszczyznowe z kontrolą drgań na 2 płaszczyźnie Oprogramowanie do wyważania jest zabudowane w przyrządzie wymaga tylko aktywowania hasłem.

11 Każdy kanał oznaczony innym kolorem (zielony i niebieski)

12 -Ścieżki pomiarowe

13 -Pomiar orbity wału w łożysku

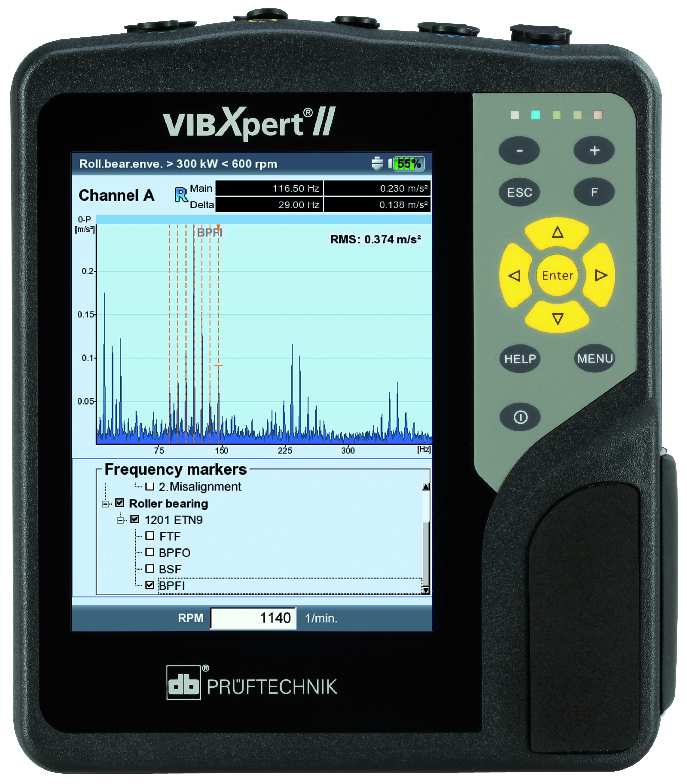

14 -Alarmy pasmowe, znaczniki częstotliwości (uszkodzeń łożysk, zjawisk elektrycznych i mechanicznych)

15 -Rozbieg/Wybieg RMS

16 Widma wypełniane kolorem Różne kolory widm w kaskadzie

18 2 kanały pomiarowe oznaczone różnymi kolorami zielony I niebieski

20 -Kanały pomiarowe -2 wejścia analogowe dla napięcie (AC/DC, ±30 V max.) prąd (AC/DC, ±30 ma max.) Sygnał ICP (2 ma, 24 V max.) CurrentLineDrive (CLD) akcelerometr (10 V, 10 ma max.) -1 wejście analogowe do pomiaru temperatury Termopara (typ K) -1 wejście cyfrowe zliczające tachometr (prędkość obrotowa,wyzwalacz, znacznik fazy) Akceptuje; impuls + sygnał AC (±26 V) Czujnik laserowy do referencji -Parametry kanałów pomiarowych Zakres częstotliwości: 0.5 Hz to 40 khz Zakres dynamiki: 96 db / 136 db (mierzone. /całkowitel) Częstotliwość próbkowania: do 131 khz na kanał

21 -Zakres pomiarowy / dokładność Obroty: ,000 rpm / ±0.1% or ±1 rpm Temperatura: ,000 C / ±1% or ±1 C Przemieszczenia drgań: 6,000 µm (p-p)* /± 5%** Prędkość drgań: 6,000 mm/s (p-p)* / ± 1% Przyspieszenie drgań: 6,000 m/s² (p-p)* / ± 1% Impuls udarowy (stan łożysk tocznych): dbsv / ± 3dBsv -* odnosi sie do czujnika CurrentLineDrive (1µA/ms-2) I czujników z wyjściem napięciowym (odniesienie: 159,15 Hz) ** z podwójnym całkowaniem -FFT Fmin: pomiędzy 0.5 Hz i 10 Hz programowalne Fmax: pomiędzy 200 Hz i 51.2 khz programowalne Rozdzielczość: 100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, linii Okna: Prostokąt, Hanning, Hamming, Blackman, Bartlett, Flattop, Kaiser

22 -Komputer Procesor: Marvell PXA MHz (VXP1 = 206 MHz) System operacyjny LINUX -Ekran TFT-LCD, głębia 18 bit ( kolorów) Rozdzielczość 480x ppi ( VXP1 = 480 x 320 pixels; ½ VGA) Widoczny obszar ; 87 x 116 mm -Nawigacja 7 przycisków na panelu nawigacyjnym,podświetlane automatycznie -Pamięć 128 MB DDR RAM ( VXP1 = 64 MB RAM) CompactFlash: 2 GB - 8 GB -Interfejsy USB slave do połączenia z PC/laptop USB host dla drukarek Ethernet: 100 Mbit (100Base T), 10 Mbit (10Base T) RS 232: do 115 kbaud

23 -Drukowanie Drukowanie raportów bezpośrednio z urządzenia na drukarkach USB Kompatybilne z : HP, Epson i inne drukarki wyposażone w złącze USB -Zasilanie Akumulator: Li-ion (7.2 V/4.8 Ah - 34 Wh); ładowanie w urządzeniu lub stacji dokującej (opcja) -Zasilacz Wejście: V/50-60 Hz Czas ładowania < 5 godzin, inteligentne sterowanie ładowaniem Temperatura ładowania: 0 C to 50 C -Wymiary i waga Wymiary 186 x 162 x 52 mm (D xs xw) Waga 1.15 kg -Otoczenie Klasa ochrony: IP65, pyło szczelny I bryzgo odporny Temperatura pracy: -10 C to +60 C

Rzeczywisty pomiar w 2 kanałach, zbieranie danych I analiza dla stref zagrożonych Do monitorowania oraz diagnozy stanu maszyn w przemyśle chemicznym, w rafineriach, przemyśle

Zapis danych:na 2GB zabudowanej CF Pamięć operacyjna 64 MB Wyświetlacz 115 x 78 mm (480x320 pixel; ½ VGA) Zakres częstotliwości 0.5Hz 40kHz Waga 1.

24 Rzeczywisty pomiar w 2 kanałach, zbieranie danych I analiza dla stref zagrożonych Do monitorowania oraz diagnozy stanu maszyn w przemyśle chemicznym, w rafineriach, przemyśle paliwowym oraz gazowym i innych dziedzinach, gdzie występuje potencjalne zagrożenie wybuchem Klasa ochrony: II 2 G Ex ib IIC T4 oraz IP65 Rozdzielczość dla FFT: 102,400 linie Zapis danych:na 2GB zabudowanej CF Pamięć operacyjna 64 MB Wyświetlacz 115 x 78 mm (480x320 pixel; ½ VGA) Zakres częstotliwości 0.5Hz 40kHz Waga 1.9 kg Temperatura pracy -10 C to +60 C Wzmocniona obudowa ze stopu aluminium Komunikacja przez USB I Ethernet Akumulator litowo-jonowy - do 14 godzin pracy II 2 G Ex ib IIC T4 Free of charge updates on PRÜFTECHNIK website
