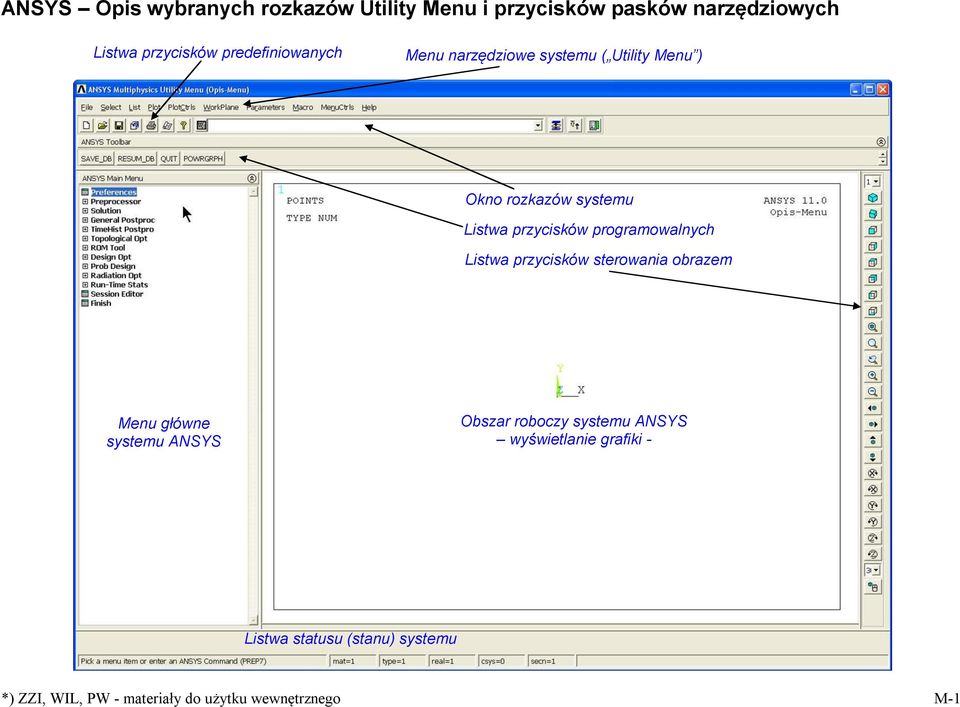

ANSYS Opis wybranych rozkazów Utility Menu i przycisków pasków narzędziowych

Wielkość: px
Rozpocząć pokaz od strony:

Download "ANSYS Opis wybranych rozkazów Utility Menu i przycisków pasków narzędziowych"

Transkrypt

1 ANSYS Opis wybranych rozkazów Utility Menu i przycisków pasków narzędziowych Listwa przycisków predefiniowanych Menu narzędziowe systemu ( Utility Menu ) Okno rozkazów systemu Listwa przycisków programowalnych Listwa przycisków sterowania obrazem Menu główne systemu ANSYS Obszar roboczy systemu ANSYS wyświetlanie grafiki - Listwa statusu (stanu) systemu *) ZZI, WIL, PW - materiały do użytku wewnętrznego M-1

2 OPIS PRZYCISKÓW OKNA SYSTEMU ANSYS... 3 LISTWA PRZYCISKÓW PREDEFINIOWANYCH I OKNO ROZKAZÓW SYSTEMU LISTWA PRZYCISKÓW PROGRAMOWALNYCH (MACRA)... 4 LISTWA STATUSU (STANU) SYSTEMU... 4 LISTWA PRZYCISKÓW STEROWANIA OBRAZEM... 4 MENU NARZĘDZIOWE SYSTEMU ANSYS- PRZEGLĄD ROZKAZÓW... 5 MENU FILE OPERACJE NA PLIKACH... 7 MENU SELECT WYBÓR OBIEKTÓW SYSTEMU... 8 KRYTERIUM WYBORU... 8 TYP OBIEKTU SYSTEMU ANSYS... 8 MENU LIST LISTY OBIEKTÓW I ICH WŁAŚCIWOŚCI... 9 MENU PLOT - RYSOWANIE OBIEKTÓW NA EKRANIE ROBOCZYM MENU PLOTCTRLS - PARAMETRY RYSOWANIA OBIEKTÓW MENU WORKPLANE PŁASZCZYZNY ROBOCZE MENU PARAMETERS PARAMETRY SKALARNE I WEKTOROWE MENU MACRO MAKRA SYSTEMU ANSYS MENU MENUCTRLS ZARZĄDZANIE ŚRODOWISKIEM SYSTEMU MENU MENUCTRLS ZARZĄDZANIE ŚRODOWISKIEM SYSTEMU MENU HELP SYSTEM HELP NAJCZĘŚCIEJ I CZĘSTO UŻYWANE ROZKAZY MENU I PRZYCISKI M-2

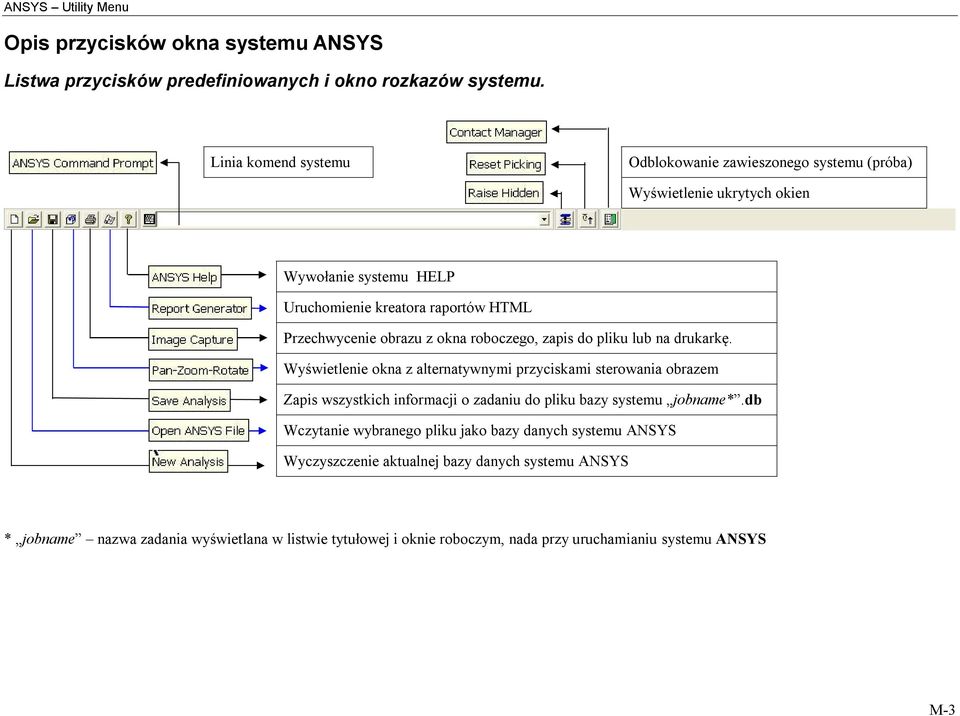

3 Opis przycisków okna systemu ANSYS Listwa przycisków predefiniowanych i okno rozkazów systemu. Linia komend systemu Odblokowanie zawieszonego systemu (próba) Wyświetlenie ukrytych okien Wywołanie systemu HELP Uruchomienie kreatora raportów HTML Przechwycenie obrazu z okna roboczego, zapis do pliku lub na drukarkę. Wyświetlenie okna z alternatywnymi przyciskami sterowania obrazem Zapis wszystkich informacji o zadaniu do pliku bazy systemu jobname*.db Wczytanie wybranego pliku jako bazy danych systemu ANSYS Wyczyszczenie aktualnej bazy danych systemu ANSYS * jobname nazwa zadania wyświetlana w listwie tytułowej i oknie roboczym, nada przy uruchamianiu systemu ANSYS M-3

4 Listwa przycisków programowalnych (macra) Wywołanie okna zmiany jakości grafiki w oknie roboczym (POWERGRAPH / FULL) Zamknięcie systemu z możliwością zapisu stanu bazy systemu do pliku. Odczytanie stanu bazy danych z ostatniego zapisu na dysk Zapisanie stanu bazy systemu do pliku bazy danych jobname*.db Listwa statusu (stanu) systemu Okno informacyjne o aktualnie wykonywanej operacji. Aktualne żądania systemu ANSYS. Aktualny typ materiału (mat=1), typ elementu (type=1), oraz tzw. real constans (real=1) Listwa przycisków sterowania obrazem Zmiana aktywnego okna roboczego Predefiniowane widoki aksonometryczne Rzuty na płaszczyzny XYZ Dopasowanie skali do wielkości rysunku Powiększenie wybranego fragmentu Powrót do poprzedniego powiększenia Powiększenia Zmniejszenie Przesunięcia i obroty względem osi Kąt obrotu Zmiana stylu pracy myszki M-4

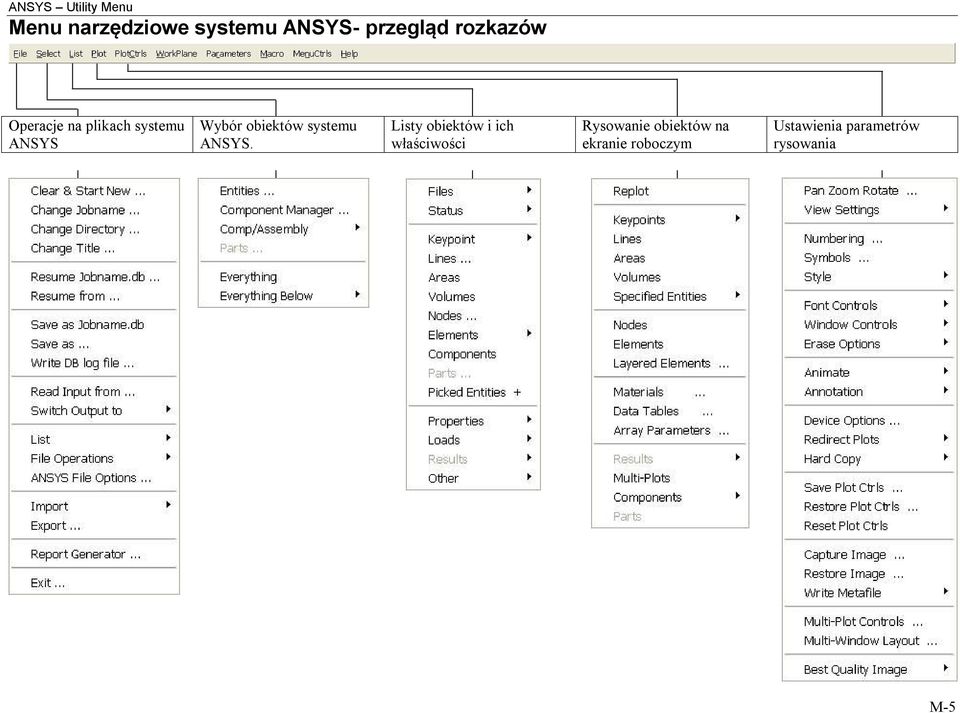

5 Menu narzędziowe systemu ANSYS- przegląd rozkazów Operacje na plikach systemu ANSYS Wybór obiektów systemu ANSYS. Listy obiektów i ich właściwości Rysowanie obiektów na ekranie roboczym Ustawienia parametrów rysowania M-5

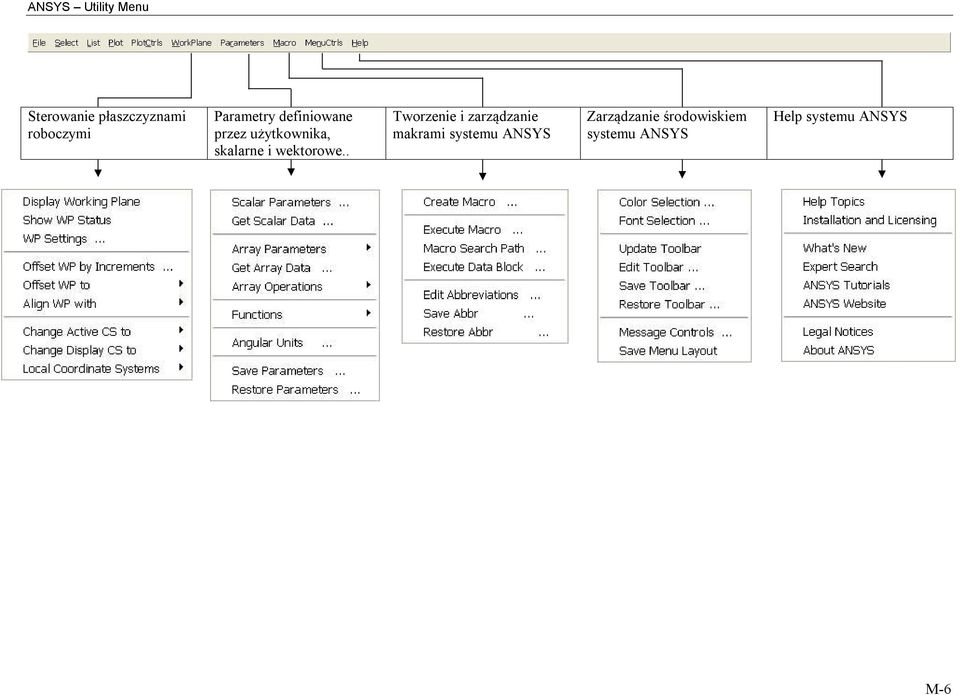

6 Sterowanie płaszczyznami roboczymi Parametry definiowane przez użytkownika, skalarne i wektorowe.. Tworzenie i zarządzanie makrami systemu ANSYS Zarządzanie środowiskiem systemu ANSYS Help systemu ANSYS M-6

7 Menu FILE operacje na plikach Clear & Start New Change Jobname Change Directory Change Title Resume Jobname.db Resum from Wyczyszczenie aktualnej bazy danych systemu ANSYS Zmiana nazwy zadania (i nazw plików związanych z zadaniem) Zmiana katalogu roboczego (i miejsca zapisu plików) Opis (72 znaki) zadania umieszczany w plikach wynikowych Wyczyszczenie aktualnej bazy i odczytanie stanu bazy danych z ostatniego zapisu na dysk. Jobname oznacza aktualna nazwę zadania Operacja jak wyżej, ale z możliwością wskazania dowolnego pliku *.db będącego zapisem bazy systemu ANSYS Save as Jobname.db Zapisanie stanu bazy systemu do pliku bazy danych jobname*.db w aktualnym katalogu roboczym Save as Write DB log file Read Input from Switch output to List File Operations ANSYS File Options Import Export Raport Generator Exit Operacja jak wyżej z możliwością wyboru nazwy pliku i katalogu zapisu. Aktualna nazwa zadania Jobname nie ulega zmianie Zapis echa rozkazów wykonywanych podczas pracy z systemem ANSYS do pliku - logu. Operacje nieistotne z punktu widzenia MES są podczas zapisu traktowane jako komentarz Wczytanie makra, programu, logu i wykonanie zapisanych tam poleceń Umożliwia mi.in. zmianę nazwy pliku Import plików z systemów CAD Uruchomienie kreatora raportów HTML Zakończenie pracy. Umożliwia zapis bazy systemu do pliku. M-7

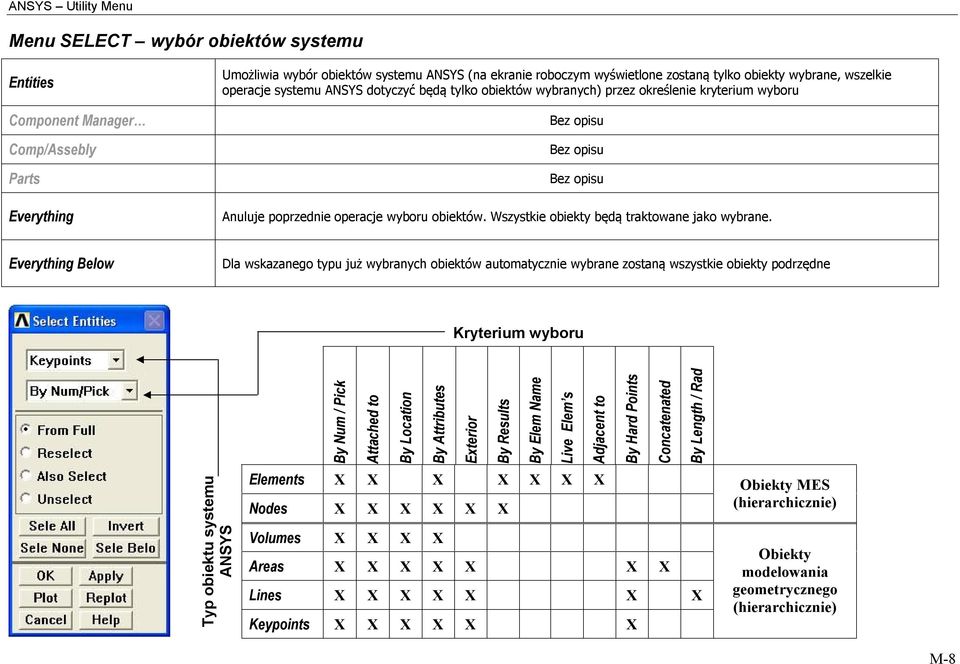

8 Menu SELECT wybór obiektów systemu Entities Component Manager Comp/Assebly Parts Everything Umożliwia wybór obiektów systemu ANSYS (na ekranie roboczym wyświetlone zostaną tylko obiekty wybrane, wszelkie operacje systemu ANSYS dotyczyć będą tylko obiektów wybranych) przez określenie kryterium wyboru Anuluje poprzednie operacje wyboru obiektów. Wszystkie obiekty będą traktowane jako wybrane. Everything Below Dla wskazanego typu już wybranych obiektów automatycznie wybrane zostaną wszystkie obiekty podrzędne Kryterium wyboru Typ obiektu systemu ANSYS By Num / Pick Attached to By Location By Attributes Exterior By Results By Elem Name Live Elem s Adjacent to By Hard Points Concatenated By Length / Rad Elements X X X X X X X Nodes X X X X X X Volumes X X X X Areas X X X X X X X Lines X X X X X X X Keypoints X X X X X X Obiekty MES (hierarchicznie) Obiekty modelowania geometrycznego (hierarchicznie) M-8

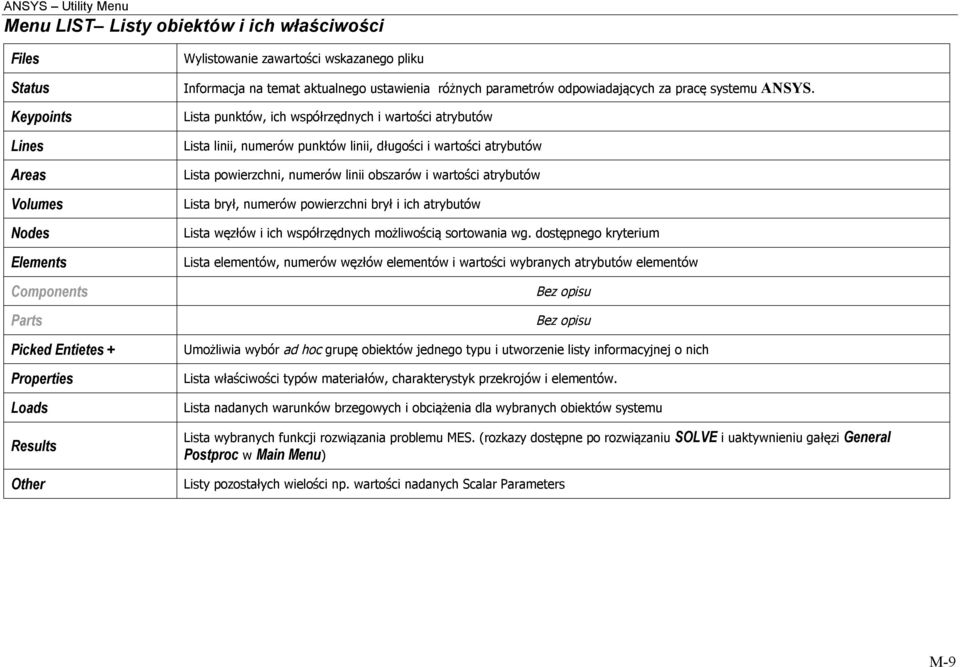

9 Menu LIST Listy obiektów i ich właściwości Files Status Keypoints Lines Areas Volumes Nodes Elements Components Parts Picked Entietes + Properties Loads Results Other Wylistowanie zawartości wskazanego pliku Informacja na temat aktualnego ustawienia różnych parametrów odpowiadających za pracę systemu ANSYS. Lista punktów, ich współrzędnych i wartości atrybutów Lista linii, numerów punktów linii, długości i wartości atrybutów Lista powierzchni, numerów linii obszarów i wartości atrybutów Lista brył, numerów powierzchni brył i ich atrybutów Lista węzłów i ich współrzędnych możliwością sortowania wg. dostępnego kryterium Lista elementów, numerów węzłów elementów i wartości wybranych atrybutów elementów Umożliwia wybór ad hoc grupę obiektów jednego typu i utworzenie listy informacyjnej o nich Lista właściwości typów materiałów, charakterystyk przekrojów i elementów. Lista nadanych warunków brzegowych i obciążenia dla wybranych obiektów systemu Lista wybranych funkcji rozwiązania problemu MES. (rozkazy dostępne po rozwiązaniu SOLVE i uaktywnieniu gałęzi General Postproc w Main Menu) Listy pozostałych wielości np. wartości nadanych Scalar Parameters M-9

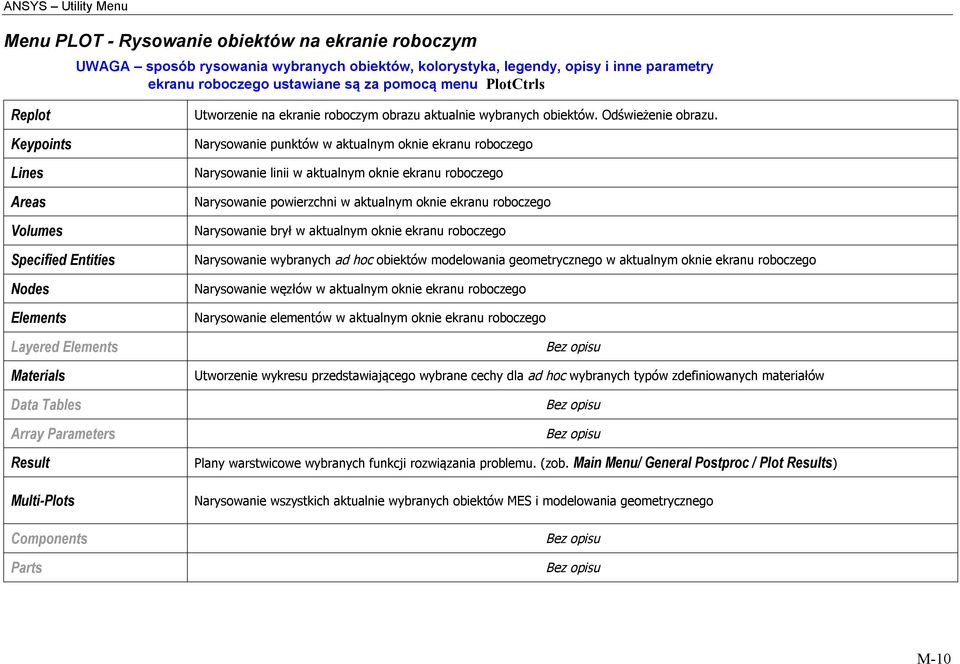

10 Menu PLOT - Rysowanie obiektów na ekranie roboczym UWAGA sposób rysowania wybranych obiektów, kolorystyka, legendy, opisy i inne parametry ekranu roboczego ustawiane są za pomocą menu PlotCtrls Replot Keypoints Lines Areas Volumes Specified Entities Nodes Elements Layered Elements Materials Data Tables Array Parameters Result Multi-Plots Components Parts Utworzenie na ekranie roboczym obrazu aktualnie wybranych obiektów. Odświeżenie obrazu. Narysowanie punktów w aktualnym oknie ekranu roboczego Narysowanie linii w aktualnym oknie ekranu roboczego Narysowanie powierzchni w aktualnym oknie ekranu roboczego Narysowanie brył w aktualnym oknie ekranu roboczego Narysowanie wybranych ad hoc obiektów modelowania geometrycznego w aktualnym oknie ekranu roboczego Narysowanie węzłów w aktualnym oknie ekranu roboczego Narysowanie elementów w aktualnym oknie ekranu roboczego Utworzenie wykresu przedstawiającego wybrane cechy dla ad hoc wybranych typów zdefiniowanych materiałów Plany warstwicowe wybranych funkcji rozwiązania problemu. (zob. Main Menu/ General Postproc / Plot Results) Narysowanie wszystkich aktualnie wybranych obiektów MES i modelowania geometrycznego M-10

11 Menu PLOTCTRLS - parametry rysowania obiektów UWAGA zmiana parametrów rysowanie NIE wpływa na rozwiązanie problemu. Żadne, istotne z punktu widzenia MES wielkości nie zostaną zmienione. Pan Zoom Rotate View Settings Numbering Symbols Style Style Size and Shape Alternatywne okno powiększania / przesuwania / obrotu obrazu ekranu roboczego Ustawienie parametrów pracy okien ekranu roboczego Kolorowanie i numerowanie rysowanych obiektów Wybranie symboli graficznych (podpór, obciążenia itp.) rysowanych na ekranie roboczym Różne atrybuty wyświetlania obrazu zmniejszenie wymiaru wszystkich obiektów łączenie wyświetlania kształtów elementów wynikających z zdefiniowanych przekrojów włączenia skalowania dla przekrojów ustawienie wygładzania krawędzi Style Style Style Contours / Uniform Contours Colors / Reverse Video Colors / Entity Colors Zmiana liczby warstwic na planie warstwicowy do 126 ( standardowo 9). Możliwe ustawienie własnego zakresu wielkości objętego planem warstwicowym. Zmiana tła ekranu roboczego na biały Zmiana kolorów krawędzi i wypełnienia obiektów MES i graficznych Style Floating Point Format Zmiana precyzji wyświetlanych wartości Style Displacement Scaling Ustawienie skali rysowania przemieszczeń i postaci odkształconej konstrukcji. (Zmiana skali możliwa jest także w oknach rozkazów Main Menu / General Postproc /Plot Result / Nodal Solu i Element Solu Style Stell Normals Narysowanie wektorów normalnych do powierzchni elementów powłokowych. Określają powierzchnie dodatnią. M-11

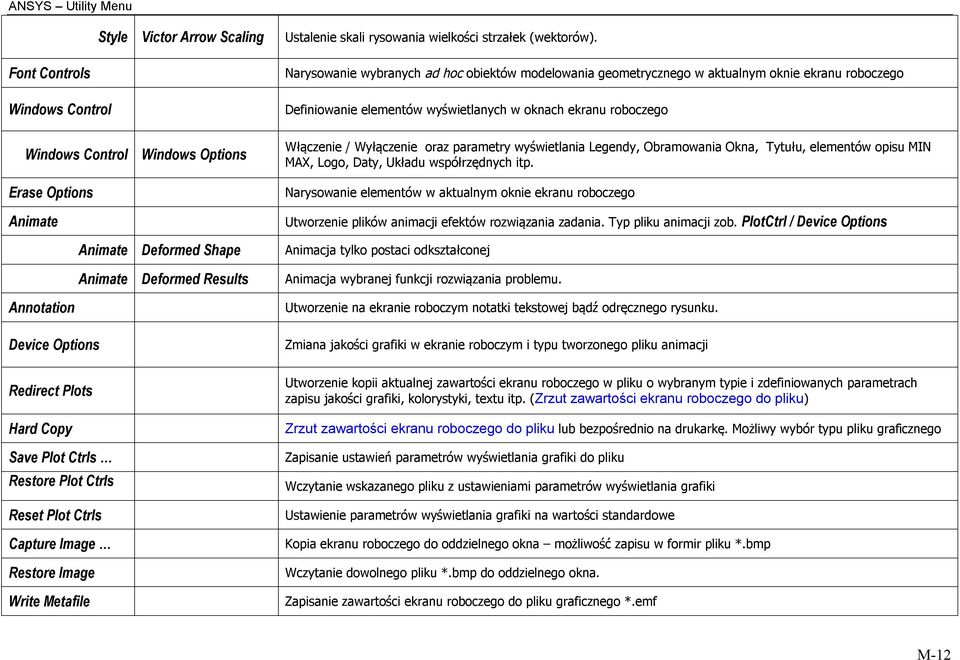

12 Style Victor Arrow Scaling Ustalenie skali rysowania wielkości strzałek (wektorów). Font Controls Windows Control Windows Control Erase Options Animate Windows Options Narysowanie wybranych ad hoc obiektów modelowania geometrycznego w aktualnym oknie ekranu roboczego Definiowanie elementów wyświetlanych w oknach ekranu roboczego Włączenie / Wyłączenie oraz parametry wyświetlania Legendy, Obramowania Okna, Tytułu, elementów opisu MIN MAX, Logo, Daty, Układu współrzędnych itp. Narysowanie elementów w aktualnym oknie ekranu roboczego Utworzenie plików animacji efektów rozwiązania zadania. Typ pliku animacji zob. PlotCtrl / Device Options Animate Deformed Shape Animacja tylko postaci odkształconej Animate Deformed Results Animacja wybranej funkcji rozwiązania problemu. Annotation Device Options Redirect Plots Hard Copy Save Plot Ctrls Restore Plot Ctrls Reset Plot Ctrls Capture Image Restore Image Write Metafile Utworzenie na ekranie roboczym notatki tekstowej bądź odręcznego rysunku. Zmiana jakości grafiki w ekranie roboczym i typu tworzonego pliku animacji Utworzenie kopii aktualnej zawartości ekranu roboczego w pliku o wybranym typie i zdefiniowanych parametrach zapisu jakości grafiki, kolorystyki, textu itp. (Zrzut zawartości ekranu roboczego do pliku) Zrzut zawartości ekranu roboczego do pliku lub bezpośrednio na drukarkę. Możliwy wybór typu pliku graficznego Zapisanie ustawień parametrów wyświetlania grafiki do pliku Wczytanie wskazanego pliku z ustawieniami parametrów wyświetlania grafiki Ustawienie parametrów wyświetlania grafiki na wartości standardowe Kopia ekranu roboczego do oddzielnego okna możliwość zapisu w formir pliku *.bmp Wczytanie dowolnego pliku *.bmp do oddzielnego okna. Zapisanie zawartości ekranu roboczego do pliku graficznego *.emf M-12

13 Multi-Plot Controls Multi-Window Layout Best Quality Image Zdefiniowanie typów obiektów MES i modelowania graficznego wyświetlanych w poszczególnych oknach ekranu roboczego Zdefiniowanie sposobu podziału ekranu roboczego na okna. Ustawienie opcji rysowania obiektów systemu oraz kolorów Menu WorkPlane płaszczyzny robocze Display Working Plane Show WP Status WP Settings Offset WP by Increments Offset WP to Align WP with Change Acitive CS to Change Display CS to Local Coordinate Systems Zob. okno WP Settings Zob. okno Offset WP Włączenie / Wyłączenie wyświetlania oznaczeń położenia płaszczyzny roboczej (workplane) Informacje o ustawieniach (parametrach pracy) płaszczyzny roboczej Ustawienie parametrów pracy na płaszczyźnie roboczej Zmiana położenia i obrót płaszczyzny roboczej Przeniesienie początku płaszczyzny roboczej do wybranego punktu lub wybranego układu współrzędnych jw. Dodatkowe możliwości definiowania początku płaszczyzny roboczej Zmiana aktualnego układu współrzędnych Zmiana aktualnego układu współrzędnych w oknie roboczym Definiowanie lokalnego układu współrzednych M-13

14 Menu Parameters parametry skalarne i wektorowe Scalar Parameters Get Scalar Data Array Parameters Zob.okno Scalar Parameters Definiowanie skalarnych parametrów użytkownika Nadanie parametrom skalarnych wartości wynikających ze stanu systemu, cech utworzonych obiektów lub rozwiązania problemu Definiowanie wektorowych (tablicowych) parametrói) użytkownika. Wczytanie wartość lub zapis do pliku. Get Array Data Array Operations Functions Angular Units Save Parameters Restore Parameters Nadanie parametrom tablicowym wartości wynikających ze stanu systemu, cech utworzonych obiektów lub rozwiązania problemu Operacje matematyczne na zdefiniowanych obiektach tablicowych Edycja i uruchamianie własnych funkcji których argumentami są obiekty tablicowe Definicja miary wielkości kątowych (DEG, RAD) Zapisanie parametrów do pliku Wczytanie pliku parametrów M-14

15 Menu Macro makra systemu ANSYS Create Macro Execute Macro Edytor makr systemu ANSYS. Wykonanie makra oraz definicja aktualnych wartości parametrów wywołania makra Macro Serach Path Execute Data Block Edit Abbreviations Save Abbr Restore Abbr Zob. okno Edit Toolbara / Abbreviations Określenie dodatkowego katalogu zawierającego makra użytkownika Definiowanie nowego przycisku na listwie przycisków programowalnych i jego akcji Zapisanie aktualnego stanu listwy przycisków programowalnych Odczytanie stanu listwy przycisków programowalnych z pliku z możliwością dołączenia do istniejącej. M-15

16 Menu MenuCtrls zarządzanie środowiskiem systemu Color Selection Font Selection Modyfikacja kolorów okien systemu ANSYS Modyfikacja fontów systemu ANSYS Update Toolbar Edit Toolbar Save Toolbar Restore Toolbar Message Controls Save Menu Layout Porównaj Edit Abbreviation Porównaj Save Abbr Porównaj Restore Abbr Definiowanie nowego przycisku na listwie przycisków programowalnych i jego akcji Zapisanie aktualnego stanu listwy przycisków programowalnych Odczytanie stanu listwy przycisków programowalnych z pliku z możliwością dołączenia do istniejącej. Parametry pracy systemu ostrzeżeń i błedów Zapisanie do pliku ustawień właściwości okien systemu ANSYS oraz ich położenia w podczas ostatniego otwarcia Menu Help system Help Help Topics Instalation and Licensing What s New Export Search Wywołanie systemu HELP HELP dotyczący instalacji systemu i przydzielania licencji Nowości aktualnej wersji systemu ANSYS Wywołanie systemu HELP ( zakładka serach) ANSYS tutorials Wywołanie systemu HELP ( gałąź ANSYS Tutorials ) ANSYS Website Legal Notices Abort ANSYS Wywołanie systemu HELP (strona ANSYS Home Page) Informacje na temat praw własności i znaku handlowego Informacje o używanej wersji systemu ANSYS. M-16

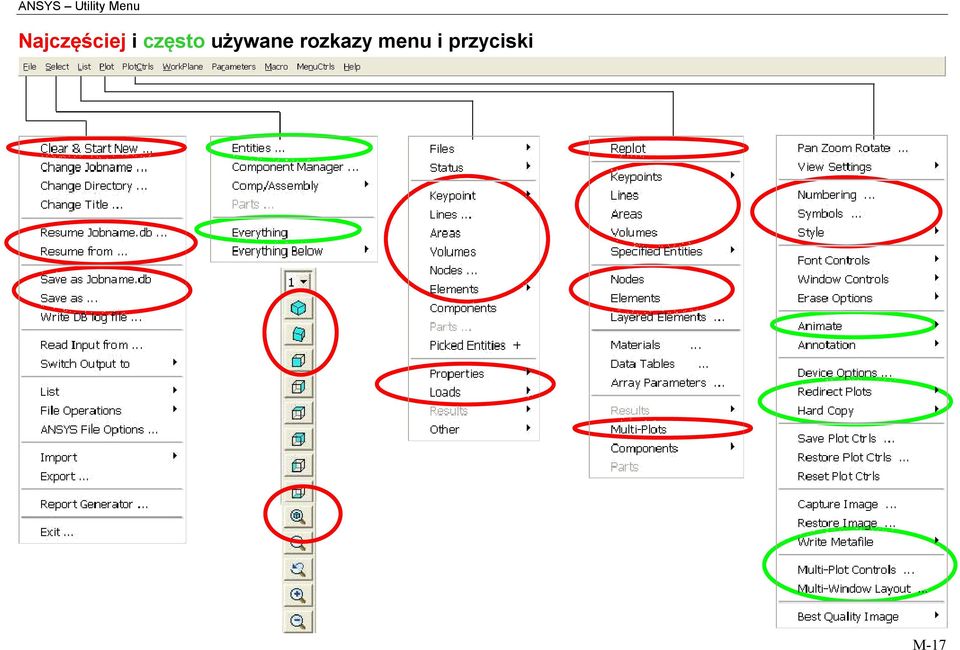

17 ANSYS Utility Menu Najczęściej i często używane rozkazy menu i przyciski M-17

18 ANSYS Utility Menu M-18
