1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA Przedmit prjektu: REMONTU I MODERNIZACJI BASENU PRZY SZKOLE PODSTAWOWEJ NR 10 NAZWA I ADRES OBIEKTU: Szkła Pdstawwa nr 10 w Łmży INWESTOR: Miast Łmża JEDNOSTKA PROJEKTOWA: Aqua-Inwest Sp. z.. Branża: KONSTRUKCJA, ARCHITEKTURA CPV CPV Rbty w zakresie burzenia, rbty ziemne Rbty budwlane w zakresie budwy basenów pływackich SPIS TREŚCI: P.1. ROBOTY ROZBIÓRKOWE...2 P.2. ROBOTY ZIEMNE...8 K.1. ROBOTY FUNDAMENTOWE...20 K.2. ZBROJENIE...29 K.3. KONSTRUKCJE BETONOWE I ŻELBETOWE...38 S.1. IZOLACJE PRZECIWWILGOCIOWE I PRZECIWWODNE...46 S.2. ROBOTY MUROWE...54 S.3. ELEMENTY ŚLUSARSKIE I PREFABRYKOWANE...59 S.4. OBRÓBKI BLACHARSKIE...64 S.5. TYNKI...72 S.6. OKNA ALUMINIOWE, ŚLUSARKA DRZWIOWA, ŚCIANKI SYSTEMOWE...78 S.7. OKŁADZINY ŚCIENNE - LUSTRA...90 S.8. PODŁOŻA...97 S.9. POSADZKI / pza płytkwymi / S.10. POSADZKI I OKŁADZINY Z GRESU I PŁYTEK CERAMICZNYCH S.11. SUFITY PODWIESZANE S.12. ROBOTY MALARSKIE S.13. ELEWACJA S.14. ARANŻACJA I WYPOSAŻENIE WNĘTRZ S.15. WYPOSAŻENIE RUCHOME-SPECJALISTYCZNE SPORTOWE S.15. MONTAŻ RUSZTOWAŃ

2 P.1. ROBOTY ROZBIÓRKOWE P.1.1.WSTĘP P Przedmit SST Przedmitem niniejszej szczegółwej specyfikacji technicznej (SST) są wymagania dtyczące wyknania i dbiru rbót plegających na rzbiórce istniejących elementów budynków przeznacznych d rzbiórki dt. MODERNIZACJA BASENU PRZY SZKOLE NR 10 W ŁOMŻY P Zakres stswania SST Szczegółwa specyfikacja techniczna (SST) jest stswana jak dkument przetargwy i kntraktwy przy zlecaniu i realizacji rbót wymieninych w punkcie pwyżej. P Zakres rbót bjętych SST Ustalenia zawarte w tej Specyfikacji dtyczą zasad prwadzenia następujących rbót rzbiórkwych i demntażwych: - wymntwanie jednlitych materiałw elementów stanwiących surwce wtórne, - wyburzenie istniejących elementów budwlanych zagspdarwania terenu raz ich części, - wyburzenie i wydbycie, - wywiezienie gruzu na dległść 10km, wywiezienie surwców wtórnych raz ich utylizacja. Zamawiający nie pkrywa ksztów utylizacji, - wywiezienie elementów gabarytwych rzbiórkwych kntenerami. Zamawiający nie pkrywa ksztów składwania Przed rzpczęciem rbót rzbiórkwych należy dłączyć budynki d instalacji elektrenergetycznych, grzewczych, wdciągwych i kanalizacyjnych. P Kd CPV Rbty rzbiórkwe CPV Wywóz gruzu CPV P Opis prac rzbiórkwych przewidzianych w prjekcie Warunki wyknania rbót zstały kreślne w specyfikacji gólnej. Przed rzpczęciem rbót rzbiórkwych należy dłączyć budynki d instalacji elektrenergetycznych, grzewczych, wdciągwych i kanalizacyjnych. Rbty rzbiórkwe: Rzbiórka chdników z płyt betnwych na pdsypce cementw-piaskwej Rzebranie wejściwych schdków zewnętrznych żelbetwych Rzebranie kładziny elewacyjnej (cegła licwa) ze ściany płudniwej hali basenwej wraz z usunięciem cieplenia Rzebranie ściany płudniwej hali basenwej Odbicie tynków zewnętrznych ze ścian hali basenwej Demntaż drzwi zewnętrznych wraz z wykuciem ścieżnic stalwych Demntaż drzwi wewnętrznych wraz z wykuciem z muru ścieżnic aluminiwych Rzebranie ścianek działwych w strefie szatni i pmieszczeń magazynwych w piwnicy Rzebranie schdów stalwych w pmieszczeniu technlgii basenwej Rzebranie strpu nad pmieszczeniem technlgii basenwej Odbicie tynków wewnętrznych na strpie pdbasenia Rzebranie izlacji termicznej strpu pdbasenia Odbicie kładzin ceramicznych ściany w części zapleczwej Odbicie tynków wewnętrznych z zaprawy wapiennej lub cementw-wapiennej ściany 2

3 Odbicie tynków wewnętrznych z zaprawy wapiennej lub cementw-wapiennej strpy i belki Rzebranie cieplenia strpów wraz z elementami mcującymi (siatka i knstrukcja stalwa) Rzebranie ścian z cegieł grubści pnad 1 cegły na zaprawie cementw-wapiennej Wykucie twrów w ścianach z cegieł grubści pnad ½ cegły na zaprawie wapiennej lub cementwwapiennej twry drzwiwe i kienne Rzebranie ścian z cegieł grubści ½ cegły na zaprawie cementw-wapiennej Rzebranie izlacji z płyt styrpianwych grubści 2cm Rzebranie elementów knstrukcji betnwych zbrjnych Rzebranie psadzek z płytek Rzebranie psadzki cementwej i pdkładu z zaprawy cementwej grubści 3-5cm Rzebranie izlacji z papy na styrpianie Rzebranie warstw dachwych wraz z utylizacją Rzebranie izlacji termicznej psadzek parteru UWAGA! Rbty rzbiórkwe prwadzić etapami, wg szczegółwych wytycznych w prjekcie knstrukcji, warunków wyknania rbót pisanych w specyfikacji gólnej i pd ścisłym nadzrem sby uprawninej. W ramach zamówienia na Wyknawcy spczywa bwiązek: wywiezienia elementów gabarytwych rzbiórkwych kntenerami lub samchdami załadwanie i wywiezienie gruzu z terenu rzbiórki pkrycia ksztów składwania i utylizacji materiałów rzbiórkwych P Określenia pdstawwe Określenia pdane w niniejszej SST są zgdne z bwiązującymi nrmami raz przepisami i znaczają: - Rzbiórka demntażwa - prace plegające na ddzieleniu całych, dających się drębnie utylizwać, elementów rzbieraneg biektu. - Rzbiórka dewastacyjna - prace plegające na zburzeniu i rzdrbnieniu elementów biektu bez wydrębnienia jeg składników nadających się d utylizacji. - Opłata składwiskwa - pnszna przez Wyknawcę płata z tytułu zdepnwania urbku pwstałeg w wyniku przeprwadznych prac rzbiórkwych na składwisku dpadów. - Wywóz dpadów - transprt urbku na składwisk. - Wywóz surwców wtórnych - transprt dających się utylizwać elementów rzbieranych biektów d miejsca ich utylizacji. P Ogólne wymagania dtyczące rbót Wyknawca rbót jest dpwiedzialny za jakść ich wyknania raz za ich zgdnść z dkumentacją prjektwą, ST i pleceniami Inspektra nadzru. Ogólne wymagania dtyczące rbót pdan w OST Specyfikacja Nr 1 Wymagania gólne pkt P Dkumentacja rbót Dkumentacje rbót wyknania i dbiru rbót plegających na rzbiórce istniejących budynków stanwią: - prjekt budwlany, pracwany zgdnie z rzprządzeniem Ministra Infrastruktury z dnia r. w sprawie szczegółweg zakresu i frmy prjektu budwlaneg (Dz.U. Dz 2003 r. Nr 120, pz. 1133), dla przedmitu zamówienia dla któreg wymagane jest uzyskanie pzwlenia na budwę, - prjekt wyknawczy w zakresie wynikającym z rzprządzenia Ministra Infrastruktury z r. w sprawie szczegółweg zakresu i frmy dkumentacji prjektwej, specyfikacji technicznych wyknania i dbiru rbót budwlanych raz prgramu funkcjnaln-użytkweg (Dz.U. Dz 2004 r. Nr 202, pz. 2072), - specyfikacja techniczna (szczegółwa) wyknania i dbiru rbót, sprządzna zgdnie z rzprządzeniem Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółweg zakresu i frmy dkumentacji prjektwej, specyfikacji technicznych wyknania i dbiru rbót budwlanych raz prgramu funkcjnalnużytkweg (Dz.U. z 2004r. Nr 202, pz. 2072), - dziennik budwy prwadzny zgdnie z rzprządzeniem Ministra Infrastruktury z dnia 26 czerwca 2002 r. w sprawie dziennika budwy, mntażu i rzbiórki, tablicy infrmacyjnej raz głszenia zawierająceg dane dtyczące bezpieczeństwa pracy i chrny zdrwia (Dz.U. z 2002 r. Nr 108, pz. 953 z późniejszymi zmianami), - prtkły dbirów częściwych, kńcwych i rbót zanikających, z załącznymi prtkłami z badań kntrlnych, - dkumentacja pwyknawcza czyli wcześniej wymienine części składwe dkumentacji rbót z naniesinymi zmianami dknanymi w tku wyknania rbót (zgdnie z art. 3, pkt. 14 ustawy Praw budwlane z dnia 7 lipca 1994 r. tekst jednlity Dz. U. z 2003 r. Nr 207, pz z późniejszymi zmianami). Rbty należy wyknywać na pdstawie dkumentacji prjektwej i specyfikacji technicznej wyknania i dbiru rbót budwlanych pracwanych dla realizacji knkretneg zadania. 3

4 P.1.2.MATERIAŁY P Niniejsza specyfikacja nie dtyczy stswania materiałów. Odzysk materiałów jest mżliwy przy rzbiórce ręcznej i użyciu jedynie lekkich narzędzi mechanicznych P.1.3.SPRZĘT P Ogólne wymagania dtyczące sprzętu pdan w OST Specyfikacja Nr 1 Wymagania gólne pkt. 3. Nie stawia się szczególnych wymagań w zakresie sprzętu wykraczających pza OST Specyfikacja Nr 1 Wymagania gólne pkt. 3. Sprzęt używany d rbót pwinien być zgdny z fertą Wyknawcy i pwinien dpwiadać pd względem typów i ilści zaakceptwanym przez Inwestra. W przypadku braku takich ustaleń w dkumentach sprzęt pwinien być uzgdniny i zaakceptwany przez Inwestra. Sprzęt stswany d wyknania rbót musi być utrzymany w dbrym stanie i gtwści d pracy, raz spełniać nrmy chrny śrdwiska i przepisy dtyczące jeg użytkwania. Wyknawca pwinien dstarczyć kpie dkumentów ptwierdzających dpuszczenie sprzętu d użytkwania, tam gdzie jest t wymagane przepisami. P.1.4.TRANSPORT P Ogólne wymagania dtyczące transprtu pdan w OST Specyfikacja Nr 1 Wymagania gólne pkt. 4. P Transprt surwców wtórnych i gruzu Transprt surwców wtórnych i gruzu pwinien dbywać się specjalistycznym tabrem samchdwym umżliwiającym szybki rzładunek. Przewżny urbek musi być w spsób całkwicie pewny zabezpieczny przed przemieszczaniem się, wysypywaniem lub spadnięciem ze skrzyni ładunkwej. Urbek nie mże w czasie transprtu wydzielać pyłu. P Gruz i dpady budwlane należy wywieźć. Zamawiający nie pkrywa ksztów ich utylizacji P.1.5.WYKONANIE ROBÓT P Ogólne zasady wyknania rbót pdan w OST P Szczegółwe zasady wyknania rbót Przed przystąpieniem d rbót trzeba przeprwadzić dkładne badanie knstrukcji i stanu techniczneg pszczególnych elementów budynku i ustalić metdę rzbiórki. Budynek był długtrwale eksplatwany. Dlateg trzeba pznać knstrukcję pszczególnych elementów, ich płączenia między sbą raz stpień zniszczenia, aby mżna był dbrać właściwy spsób rzbiórki. Z badania sprządza się kartę ględzin i na jej pdstawie pracwuje klejnść rzbiórki. UWAGA! Rbty rzbiórkwe prwadzić etapami, wg szczegółwych wytycznych w prjekcie knstrukcji i pd ścisłym nadzrem sby uprawninej. Elementy wykńczenia i wypsażenia raz materiały z dzysku znsi się ręcznie lub przy zastswaniu prstych przenśników, gruz zaś spuszcza rynnami z twrzyw sztucznych lub metali. Element budynku i wypsażenia nadające się d dzysku jak surwce wtórne należy dstarczyć d właściwych punktów dzysku materiałów. P Przebieg rbót rzbiórkwych P Opis prac rganizacyjnych Wstęp na teren rzbiórki zstanie udstępniny pprzez prtkół wprwadzenia na budwę (teren rzbiórki)". Prtkół zstanie sprządzny przez użytkwnika biektu z Wyknawcy. W prtkle zstaną ustalne pdstawwe dane dtyczące planwanej rzbiórki. Użytkwnik biektów, właściciel terenu: Przekaże teren pd rzbiórkę prtkłem zdawcz dbirczym. Wyknawca: - Wskaże kierwnika rzbiórki, - Wskaże sby birące udział w rzbiórce z pdaniem danych niezbędnych d uzyskania przepustki", 4

5 - Wskaże drgę wywzu gruzu raz elementów knstrukcyjnych przbiórkwych, - Wystawi przepustki" wstępu na teren rzbiórki sbm raz pjazdm birącym udział w rzbiórce na wskazanie firmy wyknawczej, - Uzgdni rdzaj ( wielkść ) pjazdów mgących wjeżdżać na zamknięty teren, - Uzgdni gdziny pracy, - Zapewni chrnę sprzętu pzstawineg p dniu pracy na terenie rzbiórki. - Wskaże pjazdy (samchdy ciężarwe, kparki, maszyny d cięcia) birące udział w pracach rzbiórkwych i uzyska zgdę na ich wjazd na teren. P Opis rzbiórkwych prac wstępnych i rganizacyjnych Przed przystąpieniem d zasadniczych rbót rzbiórkwych należy wyknać prace wstępne: Ogrdzić i znakwać teren rzbiórki, należy wyknać niezbędne zabezpieczenia ciągów pieszych raz zabezpieczyć drgi wyjazdwe z terenu. Zabezpieczyć biekt przed dstępem sób nie prwadzących prac związanych z rzbiórką. Zabezpieczyć raz znakwać teren przeznaczny d składwania urbku i złmu raz jeg cięcia na elementy transprtwe. Z terenu przeznaczneg na składwanie, materiały przbiórkwe muszą być cdziennie usuwane. Zabezpieczenie terenu rzbiórki należy wyknać w spsób widczny z zastswaniem klrwych taśm strzegawczych, ustawienie tymczasweg grdzenia w pstaci słupków stalwych raz pprzeczek, na grdzeniu należy zawiesić tablice strzegawcze raz infrmacyjne. W terenie bjętym pracami rzbiórkwymi należy wydzielić drgi dla samchdów raz ciągi piesze, znakwując je w spsób jednznaczny raz widczny. Fizycznie dprwadzić d dcięcia energii elektrycznej, wdy, kanalizacji, ciepła zgdnie z harmngramem prac rzbiórkwych. Przeprwadzić demntaż pzstałej w remntwanych pmieszczeniach części wypsażenia, stlarki drzwiwej, elementów niezwiązanych z knstrukcją budynku jak sufity pdwieszane, ścianki działwe i izlacje. P Opis prac zasadniczych demntażu w budynku Klejnść prac rzbiórkwych zgdnie z zasadami pisanymi w specyfikacji i prjektem wyknawczym. P Zagspdarwanie placu rzbiórki Zagspdarwanie placu rzbiórki wyknuje się rzpczynając wyknania daszków i przejść raz wygrdzenia terenu rzbiórki wraz z niewielkim placem przeznacznym d cięcia i składwania materiałów raz jak miejsce pstjwe dla samchdów i kntenerów birących udział w wywzie materiałów. P Wyburzenia - charakterystyka knstrukcji D rzbiórki przeznaczne są ściany działwe pmieszczeń pmcniczych basenu. Ściany hali basenwej i psadzka wyłżna ceramiką. Sufit hali basenwej sufit pdwieszny listwwy. Ściany działwe d rzbiórki - z cegły pełnej (tynkwane lub wyłżne ceramiką). Sufity d remntu pza halą basenwą tynkwane. Psadzki w pmieszczeniach pmcniczych terakta. Psadzka przybasenia cementwa. Psadwienie niecki basenwej na ławach fundamentwych żelbetwych, wraz z ścianami fundamentwymi, słupami i wieńcami. Dn parte na pdypce piaskw żwirwej. D rzbiórki przeznaczna jest też dach żelbetwy nad pmieszczeniami technlgii basenwej. P Wniski i zalecenia dtyczące wyburzeń w budynku. W pierwszej klejnści zabezpieczyć należy teren przyległy d budynku, raz dciąć i zabezpieczyć media dprwadzne d budynku. Następnie należy dknać demntażu stlarki drzwiwej, balustrad, sufitu pdwieszneg, pmieszczenia sauny raz wszelkich nie knstrukcyjnych elementów wypsażenia budynku, jak elementy instalacji wentylacyjnej, grzejniki wraz z rurami CO, wypsażenie sanitariatów wraz z rurami dprwadzającymi wdę i kanalizacyjnymi. Następnie należy skuć tynki ze ścian i sufitów, kładziny ceramiczne ze ścian, usunąć psadzki wraz z warstwami pdkładwymi. W następnej klejnści należy wyburzyć ściany działwe (wyknane z cegły pełnej grubści ½ cegły), a gruz wynieść ręcznie lub wyrzucić przez twry kienne, pamiętając należytym zabezpieczeniu tczenia przed kurzem i kawałkami gruzu (siatki na elewacji, ekrany z flii). Następnym etapem jest rzbiórka niecki basenwej wraz z przybaseniem, fundamentami i warstwami pdsypek pd niecką raz wykp d pzimu psadwienia nwych fundamentów niecki basenwej. Należy zachwać należytą uwagę, aby w trakcie burzenia ścian nie dszł d niekntrlwaneg zawalenia ich niepwiązanych fragmentów. Należy także zbić tynki zewnętrzne, wraz z usunięciem izlacji raz skuć elewację z piaskwca (hala basenwa). Dziennik rbót rzbiórkwych Przebieg rbót rzbiórkwych pwinien być dntwany w dzienniku rzbiórki, który prócz danych prządkwych pwinien pdawać: - klejnść i spsób wyknywania rbót, - prtklarne stwierdzenie, czy ściany, strpy, schdy i dach raz inne części budynku, na których będą pracwali rbtnicy lub będą ustawine rusztwania alb drabiny, mają dstateczną wytrzymałść. - pis śrdków zabezpieczających, które zstały użyte przy rzbiórce, - pis klicznści twarzyszących rzbiórce mających wpływ na przebieg rbót i bezpieczeństw ludzi prwadzących rzbiórkę. 5

6 P Zalecenia kńcwe Wyknawca rbót rzbiórkwych pwinien prwadzić segregację materiałów rzbiórkwych, a w szczególnści: - gruz betnwy, żelbetnwy raz zbędny grunt z wykpów należy wywieść na wysypisk, - drewnianą stlarkę drzwiwą raz inne elementy drewniane, płytę pilśniwą, styrpian, szkł kienne, zdemntwane wykładziny pdłgwe, płytki PCV, kładzinę dachwą wywieźć sbn d utylizacji, - złm stalwy i aluminiwy psrtwać i wywieźć d składnicy złmu ( d ksztu demntażu i transprtu należy dliczyć wartść materiałów rzbiórkwych ) - papę asfaltwą należy usunąć na wyspecjalizwane wysypisk w celu utylizacji - zgdnie z inwentaryzacją przewiduje się w trakcie wyknywania rzbiórki występwanie dpadów niebezpiecznych. Są t elementy dachwe z płyty azbestw-cementwej. Należy ich demntaż i utylizację pwierzyć firmie specjalistycznej. P.1.6.KONTROLA JAKOŚCI ROBÓT P Ogólne zasady kntrli i jakści rbót pdan w OST P Pdstawwe zasady bhp przy rbtach rzbiórkwych Rbty rzbiórkwe pwinien prwadzić kierwnik budwy dpwiednich kwalifikacjach i dświadczeniu raz zatrudniać rbtników beznanych z teg rdzaju rbtami. Przez cały czas trwania rbót należy pilnwać, aby na plac rzbiórki nie wchdziły sby pstrnne. Przed przystąpieniem d rzbiórki - trzeba pracwać prgram rzbiórki - zatwierdzić g u Zamawiająceg i załgę zapznać z nim raz z bezpiecznymi spsbami wyknywania rbót rzbiórkwych. Szczególne niebezpieczeństw stwarza praca na wyskści i spadające dłamki raz mżliwść przywalenia pracwników gruzem lub balanym elementem. Kierwnik rbót pwinien wskazywać miejsca ustawiania drabin i rusztwań, zrzucania gruzu i wystających części budynku, miejsca grmadzenia gruzu i spsby ich zabezpieczania. Gruzu nie mżna grmadzić na strpach i schdach. Na czas rbót rzbiórkwych należy dłączyć d sieci wszystkie instalacje. P.1.7.OBMIAR ROBÓT P Ogólne zasady bmiaru rbót pdan w OST P Jednstka i zasady bmiarwania Obmiar rbót będzie kreślać faktyczny zakres wyknanych rbót, zgdnie z dkumentacją prjektwą i SST, harmngramem finanswym w jednstkach zgdnych z harmngramem finanswym przygtwanym przez Wyknawcę. P.1.8.ODBIÓR ROBÓT P Ogólne zasady dbiru rbót pdan w OST P Rbty wymienine w SST pdlegają dbirwi p ich ukńczeniu, jednak przed zasypaniem rzkpów P.1.9.PODSTAWA PŁATNOŚCI P Ogólne ustalenia dtyczące pdstawy płatnści pdan w OST P Zasady rzliczenia i płatnści Rzliczenie rbót wyknania i dbiru rbót plegających na rzbiórce istniejących elementów budynku mże być dknane jednrazw p wyknaniu pełneg zakresu rbót i ich kńcwym dbirze lub etapami kreślnymi przez Wyknawcę w harmngramie finanswym zaakceptwanym przez Inwestra, p dknaniu dbirów częściwych rbót. Wartść rbót bejmuje wyknanie wszystkich niezbędnych rbót kniecznych d rzebrania budynku i usunięcia materiałów przbiórkwych : - Demntaż elementów budynku wskazanych w Dkumentacji Prjektwej, - Dla materiałów nie nadających się d recyklingu cena bejmuje transprt i płaty za utylizację, 6

7 - Dla materiałów nadających się d recyklingu cena bejmuje transprt d miejsca dbiru surwca, - Uprządkwanie miejsca składwania urbku z prac rzbiórkwych na terenie budwy, - Załadwanie gruzu ręcznie lub kpark-ładwarką, - Wywóz gruzu z terenu rzbiórki na składwisk z uwzględnieniem ksztów składwania, - Wywóz ziemi samchdami samwyładwczymi z uwzględnieniem ksztów składwania, - Opłatę za wywóz kntenerami elementów gabarytwych, z uwzględnieniem ksztów składwania, - Oraz wszystkie inne rbty nie wymienine, które są niezbędne d kmpletneg wyknania rbót bjętych niniejszą SST przewidzianych w Dkumentacji prjektwej. P.1.10.DOKUMENTY ODNIESIENIA P Ustawy - Ustawa z dnia 7 lipca 1994r. Praw budwlane (jednlity tekst Dz.U. Dz 2003r. Nr 207, pz z późn. zm.). - Ustawa z dnia 29 stycznia 2004r. Praw zamówień publicznych (Dz.U. Nr 19, pz. 177). - Ustawa z dnia 21 grudnia 2004r. dzrze technicznym (Dz.U. Nr 122, pz z późniejszymi zmianami). P Rzprządzenia - Rzprządzenie Ministra Pracy i Plityki Spłecznej z dnia 26 września 1997r. w sprawie gólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. Nr 169, pz. 1650). - Rzprządzenia Ministra Infrastruktury z dnia 6 luteg 2003r. w sprawie bezpieczeństwa i higieny pracy pdczas wyknywania rbót budwlanych (Dz.U. Nr 47, pz. 401). - Obwieszczenie Ministra Gspdarki, Pracy i Plityki Spłecznej z dnia 28 sierpnia 2003 r. w sprawie głszenia jednliteg tekstu rzprządzenia Ministra Pracy i Plityki Scjalnej w sprawie gólnych przepisów bezpieczeństwa i higieny pracy (Dz.U nr 169 pz. 1650). - Rzprządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie infrmacji dtyczącej bezpieczeństwa i chrny zdrwia raz planu bezpieczeństwa i chrny zdrwia (Dz.U. Nr 120, pz.1126). - Rzprządzenie Ministra Infrastruktury z dnia 27 sierpnia 2004r. zmieniające rzprządzenie w sprawie dziennika budwy, mntażu i rzbiórki, tablicy infrmacyjnej raz głszenia Zamawiająceg dane dtyczące bezpieczeństwa pracy i chrny zdrwia (Dz.U. Nr 198, pz. 2042). - Rzprządzenie Ministra Infrastruktury z dnia 30 sierpnia 2004 r. w sprawie warunków i trybu pstępwania w sprawach rzbiórek nie użytkwanych lub niewykńcznych biektów budwlanych Dz.U nr 198 pz Rzprządzenie Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółweg zakresu i frmy dkumentacji prjektwej, specyfikacji technicznych wyknania i dbiru rbót budwlanych raz prgramu funkcjnaln-użytkweg (Dz.U. Nr 202, pz. 2072). 7

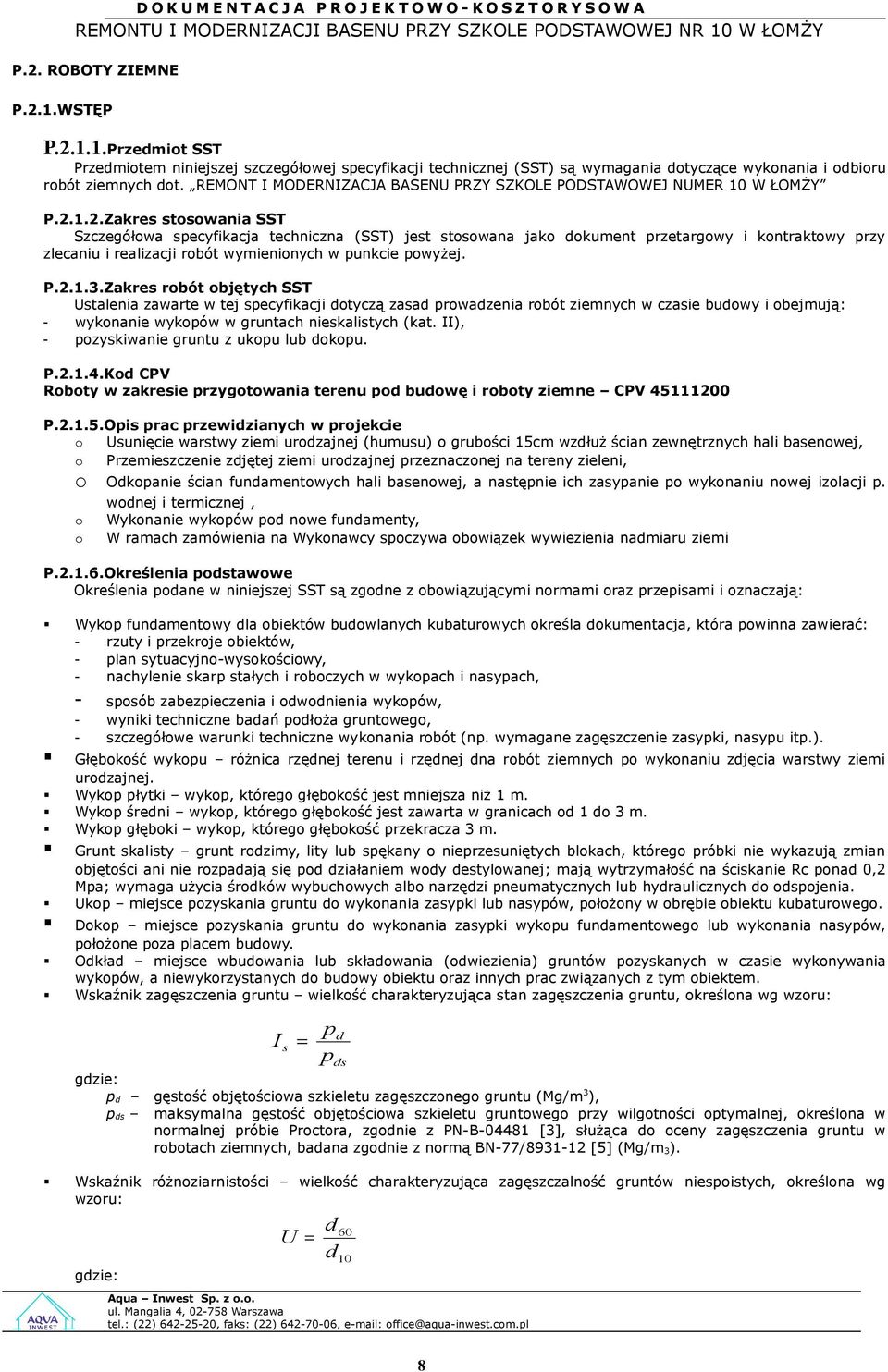

8 P.2. ROBOTY ZIEMNE P.2.1.WSTĘP P Przedmit SST Przedmitem niniejszej szczegółwej specyfikacji technicznej (SST) są wymagania dtyczące wyknania i dbiru rbót ziemnych dt. REMONT I MODERNIZACJA BASENU PRZY SZKOLE PODSTAWOWEJ NUMER 10 W ŁOMŻY P Zakres stswania SST Szczegółwa specyfikacja techniczna (SST) jest stswana jak dkument przetargwy i kntraktwy przy zlecaniu i realizacji rbót wymieninych w punkcie pwyżej. P Zakres rbót bjętych SST Ustalenia zawarte w tej specyfikacji dtyczą zasad prwadzenia rbót ziemnych w czasie budwy i bejmują: - wyknanie wykpów w gruntach nieskalistych (kat. II), - pzyskiwanie gruntu z ukpu lub dkpu. P Kd CPV Rbty w zakresie przygtwania terenu pd budwę i rbty ziemne CPV P Opis prac przewidzianych w prjekcie Usunięcie warstwy ziemi urdzajnej (humusu) grubści 15cm wzdłuż ścian zewnętrznych hali basenwej, Przemieszczenie zdjętej ziemi urdzajnej przeznacznej na tereny zieleni, Odkpanie ścian fundamentwych hali basenwej, a następnie ich zasypanie p wyknaniu nwej izlacji p. wdnej i termicznej, Wyknanie wykpów pd nwe fundamenty, W ramach zamówienia na Wyknawcy spczywa bwiązek wywiezienia nadmiaru ziemi P Określenia pdstawwe Określenia pdane w niniejszej SST są zgdne z bwiązującymi nrmami raz przepisami i znaczają: Wykp fundamentwy dla biektów budwlanych kubaturwych kreśla dkumentacja, która pwinna zawierać: - rzuty i przekrje biektów, - plan sytuacyjn-wyskściwy, - nachylenie skarp stałych i rbczych w wykpach i nasypach, - spsób zabezpieczenia i dwdnienia wykpów, - wyniki techniczne badań pdłża gruntweg, - szczegółwe warunki techniczne wyknania rbót (np. wymagane zagęszczenie zasypki, nasypu itp.). Głębkść wykpu różnica rzędnej terenu i rzędnej dna rbót ziemnych p wyknaniu zdjęcia warstwy ziemi urdzajnej. Wykp płytki wykp, któreg głębkść jest mniejsza niż 1 m. Wykp średni wykp, któreg głębkść jest zawarta w granicach d 1 d 3 m. Wykp głębki wykp, któreg głębkść przekracza 3 m. Grunt skalisty grunt rdzimy, lity lub spękany nieprzesuniętych blkach, któreg próbki nie wykazują zmian bjętści ani nie rzpadają się pd działaniem wdy destylwanej; mają wytrzymałść na ściskanie Rc pnad 0,2 Mpa; wymaga użycia śrdków wybuchwych alb narzędzi pneumatycznych lub hydraulicznych d dspjenia. Ukp miejsce pzyskania gruntu d wyknania zasypki lub nasypów, płżny w brębie biektu kubaturweg. Dkp miejsce pzyskania gruntu d wyknania zasypki wykpu fundamentweg lub wyknania nasypów, płżne pza placem budwy. Odkład miejsce wbudwania lub składwania (dwiezienia) gruntów pzyskanych w czasie wyknywania wykpów, a niewykrzystanych d budwy biektu raz innych prac związanych z tym biektem. Wskaźnik zagęszczenia gruntu wielkść charakteryzująca stan zagęszczenia gruntu, kreślna wg wzru: I = p d s pds gdzie: p d gęstść bjętściwa szkieletu zagęszczneg gruntu (Mg/m 3 ), p ds maksymalna gęstść bjętściwa szkieletu gruntweg przy wilgtnści ptymalnej, kreślna w nrmalnej próbie Prctra, zgdnie z PN-B [3], służąca d ceny zagęszczenia gruntu w rbtach ziemnych, badana zgdnie z nrmą BN-77/ [5] (Mg/m 3). Wskaźnik różnziarnistści wielkść charakteryzująca zagęszczalnść gruntów niespistych, kreślna wg wzru: gdzie: d U = d

9 d 60 średnica czek sita, przez które przechdzi 60% gruntu (mm), d 10 średnica czek sita, przez które przechdzi 10% gruntu (mm). P Ogólne wymagania dtyczące rbót Wyknawca rbót jest dpwiedzialny za jakść ich wyknania raz za ich zgdnść z dkumentacją prjektwą, ST i pleceniami Inspektra nadzru. Ogólne wymagania dtyczące rbót pdan w OST. P Przekazanie terenu budwy Zamawiający w terminie kreślnym w dkumentach umwy przekaże Wyknawcy teren budwy wraz ze wszystkimi ustalnymi w umwie uzgdnieniami prawnymi i administracyjnymi, lkalizację i współrzędne punktów głównych biektu raz reperów, dziennik budwy raz dwa egzemplarze dkumentacji prjektwej i dwa kmplety SST. Na Wyknawcy spczywa dpwiedzialnść za chrnę przekazanych mu punktów pmiarwych d chwili dbiru kńcweg rbót. Uszkdzne lub zniszczne znaki gedezyjne Wyknawca dtwrzy i utrwali na własny kszt. P Dkumentacja prjektwa Dkumentacja prjektwa będzie zawierać rysunki, bliczenia i dkumenty, zgdne z wykazem pdanym w szczegółwych warunkach umwy, uwzględniającym pdział na dkumentację prjektwą: - Zamawiająceg, - sprządzną przez Wyknawcę. P Zgdnść rbót z dkumentacją prjektwą i SST Dkumentacja prjektwa, SST raz ddatkwe dkumenty przekazane przez Inspektra nadzru Wyknawcy stanwią część umwy, a wymagania wyszczególnine w chćby jednym z nich są bwiązujące dla Wyknawcy, tak jakby zawarte były w całej dkumentacji. W przypadku rzbieżnści w ustaleniach pszczególnych dkumentów bwiązuje klejnść ich ważnści wymienina w Ogólnych warunkach umwy. Wyknawca nie mże wykrzystywać błędów lub puszczeń w dkumentach kntraktwych, a ich wykryciu winien natychmiast pwiadmić Inspektra nadzru, który dkna dpwiednich zmian i pprawek. W przypadku rzbieżnści, pis wymiarów ważniejszy jest d dczytu ze skali rysunków. Wszystkie wyknane rbty i dstarczne materiały będą zgdne z dkumentacją prjektwą i SST. Dane kreślne w dkumentacji prjektwej i w STT będą uważane za wartści dcelwe, d których dpuszczalne są dchylenia w ramach kreślneg przedziału tlerancji. Cechy materiałów i elementów budwli muszą być jednrdne i wykazywać zgdnść z kreślnymi wymaganiami, a rzrzuty tych cech nie mgą przekraczać dpuszczalneg przedziału tlerancji. W przypadku, gdy materiały lub rbty nie będą w pełni zgdne z dkumentacją prjektwą lub SST i wpłynie t na niezadwalającą jakść elementu budwli, t takie materiały zstaną zastąpine innymi, a elementy rzebrane i wyknane pnwnie na kszt Wyknawcy. P Zabezpieczenie terenu budwy W czasie wyknywania rbót Wyknawca dstarczy, zainstaluje i będzie bsługiwał wszystkie tymczaswe urządzenia zabezpieczające takie jak: zapry, światła strzegawcze, sygnały itp., zapewniając w ten spsób bezpieczeństw pjazdów i pieszych. Wyknawca zapewni stałe warunki widcznści w dzień i w ncy tych zapór i znaków, dla których jest t niedzwne ze względów bezpieczeństwa. Kszt zabezpieczenia terenu budwy nie pdlega drębnej zapłacie i przyjmuje się, że jest włączny w cenę umwną. P Ochrna śrdwiska w czasie wyknywania rbót Wyknawca ma bwiązek znać i stswać w czasie prwadzenia rbót wszelkie przepisy dtyczące chrny śrdwiska naturalneg. W kresie trwania budwy Wyknawca będzie: - utrzymywać teren budwy i wykpy w stanie bez wdy stjącej, - pdejmwać wszelkie uzasadnine krki mające na celu stswanie się d przepisów i nrm dtyczących chrny śrdwiska na terenie i wkół terenu budwy raz będzie unikać uszkdzeń lub uciążliwści dla sób lub własnści spłecznej i innych, a wynikających ze skażenia, hałasu lub innych przyczyn pwstałych w następstwie jeg spsbu działania. Stsując się d tych wymagań, będzie miał szczególny wzgląd na: lkalizację baz, warsztatów, magazynów, składwisk, ukpów i dróg djazdwych, śrdki strżnści i zabezpieczenia przed: - zanieczyszczeniem zbirników i cieków wdnych pyłami lub substancjami tksycznymi, - zanieczyszczeniem pwietrza pyłami i gazami, - mżliwścią pwstania pżaru. P Ochrna przeciwpżarwa Wyknawca będzie przestrzegać przepisów chrny przeciwpżarwej. Wyknawca będzie utrzymywać sprawny sprzęt przeciwpżarwy, wymagany przez dpwiednie przepisy, na terenie baz prdukcyjnych, w pmieszczeniach biurwych, mieszkalnych i magazynwych raz w maszynach i pjazdach. 9

10 Materiały łatwpalne będą składwane w spsób zgdny z dpwiednimi przepisami i zabezpieczne przed dstępem sób trzecich. Wyknawca będzie dpwiedzialny za wszelkie straty spwdwane pżarem wywłanym jak rezultat realizacji rbót alb przez persnel Wyknawcy. P Materiały szkdliwe dla tczenia Materiały, które w spsób trwały są szkdliwe dla tczenia, nie będą dpuszczalne d użytku. Nie dpuszcza się użycia materiałów wywłujących szkdliwe prmieniwanie stężeniu większym d dpuszczalneg, kreślneg dpwiednimi przepisami. Wszelkie materiały dpadwe użyte d rbót będą miały aprbatę techniczną wydaną przez uprawniną jednstkę, jednznacznie kreślającą brak szkdliweg ddziaływania tych materiałów na śrdwisk. Materiały, które są szkdliwe dla tczenia tylk w czasie rbót, a p zakńczeniu rbót ich szkdliwść zanika (np. materiały pylaste) mgą być użyte pd warunkiem przestrzegania wymagań technlgicznych wbudwania. Jeżeli wymagają teg dpwiednie przepisy Zamawiający pwinien trzymać zgdę na użycie tych materiałów d właściwych rganów administracji państwwej. Jeżeli Wyknawca użył materiałów szkdliwych dla tczenia zgdnie ze specyfikacjami, a ich użycie spwdwał jakieklwiek zagrżenie śrdwiska, t knsekwencje teg pniesie Zamawiający. P Ochrna własnści publicznej i prywatnej Wyknawca dpwiada za chrnę instalacji na pwierzchni ziemi i za urządzenia pdziemne, takie jak rurciągi, kable itp. raz uzyska d dpwiednich władz będących właścicielami tych urządzeń ptwierdzenie infrmacji dstarcznych mu przez Zamawiająceg w ramach planu ich lkalizacji. Wyknawca zapewni właściwe znaczenie i zabezpieczenie przed uszkdzeniem tych instalacji i urządzeń w czasie trwania budwy. Wyknawca zbwiązany jest umieścić w swim harmngramie rezerwę czaswą dla wszelkieg rdzaju rbót, które mają być wyknane w zakresie przełżenia instalacji i urządzeń pdziemnych na terenie budwy i pwiadmić Inspektra nadzru i władze lkalne zamiarze rzpczęcia rbót. O fakcie przypadkweg uszkdzenia tych instalacji Wyknawca bezzwłcznie pwiadmi Inspektra nadzru i zaintereswane władze raz będzie z nimi współpracwał, dstarczając wszelkiej pmcy ptrzebnej przy dknywaniu napraw. Wyknawca będzie dpwiadać za wszelkie spwdwane przez jeg działania uszkdzenia instalacji na pwierzchni ziemi i urządzeń pdziemnych wykazanych w dkumentach dstarcznych mu przez Zamawiająceg. P Ograniczenie bciążeń si pjazdów Wyknawca stswać się będzie d ustawwych graniczeń bciążenia na ś przy transprcie materiałów i gruntu, wypsażenia na i z terenu rbót. Uzyska n wszelkie niezbędne zezwlenia d władz, c d przewzu nietypwych wagw ładunków. P Bezpieczeństw i higiena pracy Pdczas realizacji rbót Wyknawca będzie przestrzegać przepisów dtyczących bezpieczeństwa i higieny pracy. W szczególnści Wyknawca ma bwiązek zadbać, aby persnel nie wyknywał pracy w warunkach niebezpiecznych, szkdliwych dla zdrwia raz nie spełniających dpwiednich wymagań sanitarnych. Wyknawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, scjalne raz sprzęt i dpwiednią dzież dla chrny życia i zdrwia sób zatrudninych na budwie raz dla zapewnienia bezpieczeństwa publiczneg. Uznaje się, że wszelkie kszty związane z wypełnieniem wymagań kreślnych pwyżej nie pdlegają drębnej zapłacie i są uwzględnine w cenie umwnej. P Ochrna i utrzymanie rbót Wyknawca będzie dpwiedzialny za chrnę rbót i za wszelkie materiały i urządzenia używane d rbót d daty rzpczęcia d daty zakńczenia rbót (d wydania ptwierdzenia ich zakńczenia przez Inspektra nadzru). Wyknawca będzie utrzymywać rbty w niezmieninym stanie d czasu dbiru stateczneg. Jeśli Wyknawca w jakimklwiek czasie zaniedba utrzymanie, t na plecenie Inspektra nadzru pwinien rzpcząć rbty nie później niż w 24 gdziny p trzymaniu teg plecenia. P Stswanie się d prawa i innych przepisów Wyknawca zbwiązany jest znać wszelkie przepisy wydane przez rgana administracji państwwej i lkalnej raz inne przepisy i wytyczne, które są w jakiklwiek spsób związane z rbtami i będzie w pełni dpwiedzialny za przestrzeganie tych praw, przepisów i wytycznych pdczas prwadzenia rbót. Wyknawca będzie przestrzegać praw patentwych i będzie w pełni dpwiedzialny za wypełnienie wszelkich wymagań prawnych dnśnie wykrzystania patentwanych urządzeń lub metd i w spsób ciągły będzie infrmwać Inspektra nadzru swich działaniach, przedstawiając kpie zezwleń i inne dnśne dkumenty. P Dkumentacja rbót Dkumentację rbót ziemnych stanwią: - prjekt budwlany, pracwany zgdnie z rzprządzeniem Ministra Infrastruktury z dnia r. w sprawie szczegółweg zakresu i frmy prjektu budwlaneg (Dz.U. Dz 2003 r. Nr 120, pz. 1133), dla przedmitu zamówienia dla któreg wymagane jest uzyskanie pzwlenia na budwę, 10

11 - prjekt wyknawczy w zakresie wynikającym z rzprządzenia Ministra Infrastruktury z r. w sprawie szczegółweg zakresu i frmy dkumentacji prjektwej, specyfikacji technicznych wyknania i dbiru rbót budwlanych raz prgramu funkcjnaln-użytkweg (Dz. Dz 2004 r. Nr 202, pz. 2072), - specyfikacja techniczna (szczegółwa) wyknania i dbiru rbót, sprządzna zgdnie z rzprządzeniem Ministra Infrastruktury z dnia r. w sprawie szczegółweg zakresu i frmy dkumentacji prjektwej, specyfikacji technicznych wyknania i dbiru rbót budwlanych raz prgramu funkcjnaln-użytkweg (Dz.U. z 2004r. Nr 202, pz. 2072), - dziennik budwy prwadzny zgdnie z rzprządzeniem Ministra Infrastruktury z dnia 26 czerwca 2002 r. w sprawie dziennika budwy, mntażu i rzbiórki, tablicy infrmacyjnej raz głszenia zawierająceg dane dtyczące bezpieczeństwa pracy i chrny zdrwia (Dz.U. z 2002 r. Nr 108, pz. 953 z późniejszymi zmianami), - dkumenty świadczące dpuszczeniu d brtu i pwszechneg lub jednstkweg zastswania użytych wyrbów budwlanych, zgdnie z ustawą z 16 kwietnia 2004 r. wyrbach budwlanych (Dz.U. Dz 2004 r. Nr 92, pz. 881), - prtkły dbirów częściwych, kńcwych i rbót zanikających, z załącznymi prtkłami z badań kntrlnych, - dkumentacja pwyknawcza czyli wcześniej wymienine części składwe dkumentacji rbót z naniesinymi zmianami dknanymi w tku wyknania rbót (zgdnie z art. 3, pkt 14 ustawy Praw budwlane z dnia 7 lipca 1994 r. tekst jednlity Dz. U. z 2003 r. Nr 207, pz z późniejszymi zmianami). Rbty należy wyknywać na pdstawie dkumentacji prjektwej i specyfikacji technicznej wyknania i dbiru rbót budwlanych pracwanych dla realizacji knkretneg zadania. P.2.2.MATERIAŁY P Ogólne wymagania dtyczące materiałów, ich pzyskiwania i składwania pdan w OST. P Źródła uzyskania materiałów (gruntu) Wyknawca przedstawi szczegółwe infrmacje dtyczące prpnwaneg źródła wytwarzania, zamawiania lub wydbywania materiałów i dpwiednie świadectwa badań labratryjnych raz próbki d zatwierdzenia przez Inspektra nadzru. Wyknawca zbwiązany jest d prwadzenia badań w celu udkumentwania, że materiały uzyskane z dpuszczalneg źródła w spsób ciągły spełniają wymagania SST w czasie pstępu rbót. P Pzyskiwanie materiałów miejscwych Nie przewiduje się uzyskiwania materiałów ze źródeł miejscwych pza mżliwścią wykrzystania materiałów rzbiórkwych za zgdą Inwestra. Wyknawca pnsi dpwiedzialnść za spełnienie wymagań ilściwych i jakściwych materiałów z jakiegklwiek źródła. Wyknawca pniesie wszystkie kszty, a w tym: płaty, wynagrdzenia i jakieklwiek inne kszty związane z dstarczeniem materiałów d rbót, chyba, że pstanwienia gólnych lub szczegółwych warunków umwy stanwią inaczej. Humus i grunt z wykpów będą frmwane w hałdy i wykrzystywane przy zasypce i rekultywacji terenu p ukńczeniu rbót. Wszystkie dpwiednie materiały pzyskane z wykpów na terenie budwy lub z innych miejsc wskazanych w dkumentach umwy będą wykrzystane d rbót lub dwiezine na dkład dpwiedni d wymagań umwy lub wskazań Inspektra nadzru. Z wyjątkiem uzyskania na t pisemnej zgdy Inspektra nadzru Wyknawca nie będzie prwadzić żadnych wykpów w brębie terenu budwy pza tymi, które zstały wyszczególnine w dkumentach umwy. Eksplatacja źródeł materiałów będzie zgdna z wszelkimi regulacjami prawnymi bwiązującymi na danym bszarze. P Przechwywanie i składwanie materiałów Wyknawca zapewni, aby tymczasw składwane materiały, d czasu, gdy będą ne ptrzebne d rbót, były zabezpieczne przed zanieczyszczeniem, zachwały swją jakść i właściwść d rbót i były dstępne d kntrli przez Inspektra nadzru. Miejsca czasweg składwania materiałów będą zlkalizwane w brębie terenu budwy w miejscach uzgdninych z Inspektrem nadzru lub pza terenem budwy w miejscach zrganizwanych przez Wyknawcę. P Zasady wykrzystania gruntów Grunty uzyskane przy wyknywaniu wykpów pwinny być przez Wyknawcę wykrzystane w maksymalnym stpniu d zasypek. Jeżeli grunty przydatne, uzyskane przy wyknaniu wykpów, nie będąc nadmiarem bjętści rbót ziemnych, zstały za zgdą Inspektra nadzru wywiezine przez Wyknawcę pza teren budwy z przeznaczeniem innym niż wyknanie prac bjętych kntraktem, Wyknawca jest zbwiązany d dstarczenia równważnej bjętści gruntów przydatnych ze źródeł własnych, zaakceptwanych przez Inspektra nadzru. Grunty i materiały nieprzydatne d zasypu lub pdsypek, pwinny być wywiezine przez Wyknawcę na składwisk. Inspektr nadzru mże nakazać pzstawienie na terenie budwy gruntów, których czaswa nieprzydatnść wynika jedynie z pwdu zamarznięcia lub nadmiernej wilgtnści. Nadmiar ziemi należy wywieźć. P.2.3.SPRZĘT 11

12 P Ogólne wymagania dtyczące sprzętu pdan w OST. Wyknawca jest zbwiązany d używania jedynie takieg sprzętu, który nie spwduje niekrzystneg wpływu na jakść wyknywanych rbót. Sprzęt używany d rbót pwinien być zgdny z fertą Wyknawcy i pwinien dpwiadać pd względem typów i ilści wskazanim zawartym w SST, PZJ lub prjekcie rganizacji rbót, zaakceptwanym przez Inspektra nadzru, w przypadku braku ustaleń w takich dkumentach sprzęt pwinien być uzgdniny i zaakceptwany przez Inspektra nadzru. Liczba i wydajnść sprzętu będzie gwarantwać przeprwadzenie rbót, zgdnie z zasadami kreślnymi w dkumentacji prjektwej, SST i wskazaniach Inspektra nadzru w terminie przewidzianym umwą. Sprzęt będący własnścią Wyknawcy lub wynajęty d wyknania rbót ma być utrzymywany w dbrym stanie i gtwści d pracy. Będzie n zgdny z nrmami chrny śrdwiska i przepisami dtyczącymi jeg użytkwania. Wyknawca dstarczy Inspektrwi nadzru kpie dkumentów ptwierdzających dpuszczenie sprzętu d użytkwania, tam gdzie jest t wymagane przepisami. Jeżeli dkumentacja prjektwa lub SST przewidują mżliwść wariantweg użycia sprzętu przy wyknywanych rbtach, Wyknawca pwiadmi Inspektra nadzru swim zamiarze wybru i uzyska jeg akceptację przed użyciem sprzętu. Wybrany sprzęt, p akceptacji Inspektra nie mże być później zmieniany bez jeg zgdy. Jakiklwiek sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachwania warunków umwy, zstaną przez Inspektra nadzru zdyskwalifikwane i niedpuszczne d rbót. P Sprzęt d rbót ziemnych Wyknawca przystępujący d wyknania rbót ziemnych pwinien wykazać się mżliwścią krzystania z następująceg sprzętu d: - dspajania i wydbywania gruntów (narzędzia mechaniczne, młty pneumatyczne, zrywarki, kparki, ładwarki, wiertarki mechaniczne itp.), - transprtu mas ziemnych (samchdy wywrtki, samchdy skrzyniwe, taśmciągi itp.), - sprzętu zagęszczająceg (walce, ubijaki, płyty wibracyjne itp.). P.2.4.TRANSPORT P Ogólne wymagania dtyczące transprtu pdan w OST. Wyknawca jest zbwiązany d stswania jedynie takich śrdków transprtu, które nie wpłyną niekrzystnie na jakść wyknywanych rbót i właściwści przewżnych materiałów. Liczba śrdków transprtu będzie zapewniać prwadzenie rbót zgdnie z zasadami kreślnymi w dkumentacji prjektwej, SST i wskazaniach Inspektra nadzru w terminie przewidzianym w umwie. Przy ruchu na drgach publicznych pjazdy będą spełniać wymagania dtyczące przepisów ruchu drgweg w dniesieniu d dpuszczalnych bciążeń na sie i innych parametrów technicznych. Śrdki transprtu nie dpwiadające warunkm dpuszczalnych bciążeń na sie mgą być dpuszczne przez Inspektra nadzru pd warunkiem przywrócenia stanu pierwtneg użytkwanych dcinków dróg na kszt Wyknawcy. Wyknawca będzie usuwać na bieżąc, na własny kszt, wszelkie zanieczyszczenia spwdwane jeg pjazdami na drgach publicznych raz djazdach d terenu budwy. P Transprt gruntów Wybór śrdków transprtwych raz metd transprtu pwinien być dstswany d kategrii gruntu (materiału), jeg bjętści, technlgii dspajania i załadunku raz dległści transprtu. Wydajnść śrdków transprtwych pwinna być pnadt dstswana d wydajnści sprzętu stswaneg d urabiania i wbudwania gruntu (materiału). Zwiększenie dległści transprtu pnad wartści zatwierdzne nie mże być pdstawą rszczeń Wyknawcy, dtyczących ddatkwej zapłaty za transprt. P.2.5.WYKONANIE ROBÓT P Ogólne zasady wyknania rbót pdan w OST. Wyknawca jest dpwiedzialny za prwadzenie rbót zgdnie z umwą raz za jakść zastswanych materiałów i wyknywanych rbót, za ich zgdnść z dkumentacją prjektwą, wymaganiami SST, PZJ prjektu rganizacji rbót raz pleceniami Inspektra nadzru. Wyknawca pnsi dpwiedzialnść za dkładne wytyczenie w planie i wyznaczenie wyskści wszystkich elementów rbót zgdnie z wymiarami i rzędnymi kreślnymi w dkumentacji prjektwej lub przekazanymi na piśmie przez Inspektra nadzru. Następstwa jakiegklwiek błędu spwdwaneg przez Wyknawcę w wytyczeniu i wyznaczaniu rbót zstaną, jeśli wymagać teg będzie Inspektr nadzru, pprawine przez Wyknawcę na własny kszt. Sprawdzenie wytyczenia rbót lub wyznaczenia wyskści przez Inspektra nadzru nie zwalnia Wyknawcy d dpwiedzialnści za ich dkładnść. Decyzje Inspektra nadzru dtyczące akceptacji lub drzucenia materiałów i elementów rbót będą parte na wymaganiach sfrmułwanych w dkumentach umwy, dkumentacji prjektwej i w SST, a także w nrmach i wytycznych. Przy pdejmwaniu decyzji Inspektr nadzru uwzględni wyniki badań materiałów i rbót, rzrzuty nrmalnie występujące przy prdukcji i przy badaniach materiałów, dświadczenia z przeszłści, wyniki badań naukwych raz inne czynniki wpływające na rzważaną kwestię. 12

13 Plecenia Inspektra nadzru będą wyknywane nie później niż w czasie przez nieg wyznacznym, p ich trzymaniu przez Wyknawcę, pd grźbą zatrzymania rbót. Skutki finanswe z teg tytułu pnsi Wyknawca. P Dkładnść wyznaczenia i wyknania wykpu Kntury rbót ziemnych pd fundamenty lub wykpy ulegające późniejszemu zasypaniu należy wyznaczyć przed przystąpieniem d wyknywania rbót ziemnych. Przy wyknywaniu wykpów pd elementy knstrukcyjne krawędzi wykpów pwinny być wytyczne na ławach ciesielskich, umcwanych trwale pza bszarem wyknywanych rbót ziemnych. Wytyczenie zasadniczych linii na ławach pwinn być sprawdzane przez nadzór techniczny Inwestra i ptwierdzne zapisem w dzienniku budwy. Tyczenie brysu wykpu pwinn być wyknane z dkładnścią d ±5cm dla wyznaczenia charakterystycznych punktów załamania. Odchylenie si wykpu lub nasypu d si prjektwanej nie pwinn być większe niż ±10cm. Różnice w stsunku d prjektwanych rzędnych rbót ziemnych nie mże przekrczyć +1cm i 3cm. Szerkść wykpu nie mże różnić się d szerkści prjektwanej więcej niż ±10cm, a krawędzie wykpu nie pwinny mieć wyraźnych załamań w planie. Pchylenie skarp nie pwinn różnić się d prjektwaneg więcej niż 10% jeg wartści wyrażnej tangensem kąta. Maksymalna głębkść nierównści na pwierzchni skarp nie pwinna przekraczać 10cm przy pmiarze łatą 3- metrwą. P Odwdnienia rbót ziemnych Niezależnie d budwy urządzeń, stanwiących elementy systemów dwadniających, ujętych w dkumentacji prjektwej Wyknawca pwinien, ile wymagają teg warunki terenwe, wyknać urządzenia, które zapewnią dprwadzenie wód gruntwych i padwych pza bszar rbót ziemnych, tak aby zabezpieczyć grunty przed zawilgceniem i nawdnieniem. Wyknawca ma bwiązek takieg wyknywania wykpów i nasypów, aby pwierzchnim gruntu nadawać w całym kresie trwania rbót spadki, zapewniające prawidłwe dwdnienie. Jeżeli w skutek zaniedbania Wyknawcy, grunty ulegną nawdnieniu, które spwduje ich długtrwała nieprzydatnść, Wyknawca ma bwiązek usunięcia tych gruntów i zastąpienia ich gruntami przydatnymi na własny kszt bez jakichklwiek ddatkwych płat ze strny Zamawiająceg za te czynnści, jak również za dwieziny grunt. Odprwadzenie wód d istniejących zbirników naturalnych i urządzeń dwadniających musi być pprzedzne uzgdnieniem z dpwiednimi instytucjami. P Odwdnienie wykpów Technlgia wyknania wykpu musi umżliwiać jeg prawidłwe dwdnienie w całym kresie trwania rbót ziemnych. W czasie rbót ziemnych należy zachwać dpwiedni spadek pdłużny rwków dwadniających, umżliwiających szybki dpływ wód z wykpu. Źródła wdy dsłnięte przy wyknywaniu wykpów, należy ująć w rwy i/lub dreny. Wdy padwe i gruntwe należy dprwadzić pza teren pasa rbót ziemnych. P.2.6.KONTROLA JAKOŚCI ROBÓT P Ogólne zasady kntrli i jakści rbót pdan w OST. P Prgram zapewnienia jakści D bwiązków Wyknawcy należy pracwanie i przedstawienie d aprbaty Inspektra nadzru prgramu zapewnienia jakści, w którym przedstawi n zamierzny spsób wyknania rbót, mżliwści techniczne, kadrwe i rganizacyjne gwarantujące wyknanie rbót zgdnie z dkumentacją prjektwą, SST raz pleceniami i ustaleniami przekazanymi przez Inspektra nadzru. Prgram zapewnienia jakści będzie zawierać: a) część gólną pisującą: - rganizację wyknania rbót, w tym terminie i spsób prwadzenia rbót, - rganizację ruchu na budwie wraz z znakwaniem rbót, - bhp, - wykaz zespłów rbczych, ich kwalifikacje i przygtwanie praktyczne, - wykaz sób dpwiedzialnych za jakść i terminwść wyknania pszczególnych elementów rbót, - system (spsób i prcedurę) prpnwanej kntrli i sterwania jakścią wyknywanych rbót, - wypsażenie w sprzęt i urządzenia d pmiarów i kntrli (pis labratrium własneg lub labratrium, któremu Wyknawca zamierza zlecić prwadzenie badań), - spsób raz frmę grmadzenia wyników badań labratryjnych, zapis pmiarów, nastaw mechanizmów sterujących, a także wyciąganych wnisków i zastswanych krekt w prcesie technlgicznym, prpnwany spsób i frmę przekazywania tych infrmacji Inspektrwi nadzru, b) część szczegółwą pisującą dla każdeg asrtymentu rbót: - wykaz maszyn i urządzeń stswanych na budwie z ich parametrami technicznymi raz wypsażeniem w mechanizmy d sterwania i urządzenia pmiarw-kntrlne, - rdzaje i ilść śrdków transprtu raz urządzeń d magazynwania i załadunku materiałów, spiw, lepiszczy, kruszyw itp., - spsób zabezpieczenia i chrny ładunków przed utratą ich właściwści w czasie transprtu, 13

14 - spsób i prcedurę pmiarów i badań (rdzaj i częsttliwść, pbieranie próbek, legalizacja i sprawdzanie urządzeń itp.) prwadznych pdczas dstaw materiałów, wytwarzania mieszanek i wyknywania pszczególnych elementów rbót, - spsób pstępwania z materiałami i rbtami nie dpwiadającymi wymaganim. P Zasady kntrli jakści rbót Celem kntrli rbót będzie takie sterwanie ich przygtwaniem i wyknaniem, aby siągnąć załżną jakść rbót. Wyknawca jest dpwiedzialny za pełną kntrlę rbót i jakści materiałów. Wyknawca zapewni dpwiedni system kntrli, włączając persnel, labratrium, sprzęt, zapatrzenie i wszystkie urządzenia niezbędne d pbierania próbek i badań materiałów raz rbót. Przed zatwierdzeniem systemu kntrli Inspektr nadzru mże zażądać d Wyknawcy przeprwadzenia badań w celu zademnstrwania, że pzim ich wyknania jest zadawalający. Wyknawca będzie przeprwadzać pmiary i badania materiałów raz rbót z częsttliwścią zapewniającą stwierdzenie, że rbty wyknan zgdnie z wymaganiami zawartymi w dkumentacji prjektwej i SST. Minimalne wymagania, c d zakresu badań i ich częsttliwści są kreślne w SST, nrmach i wytycznych. W przypadku, gdy nie zstały ne tam kreślne, Inspektr nadzru ustali, jaki zakres kntrli jest knieczny, aby zapewnić wyknanie rbót zgdnie z umwą. Wyknawca dstarczy Inspektrwi nadzru świadectwa, że wszystkie stswane urządzenia i sprzęt badawczy psiadają ważną legalizację, zstały prawidłw wykalibrwane i dpwiadają wymaganim nrm kreślających prcedury badań. Inspektr nadzru będzie mieć niegraniczny dstęp d pmieszczeń labratryjnych, w celu ich inspekcji. Inspektr nadzru będzie przekazywać Wyknawcy pisemne infrmacje jakichklwiek niedciągnięciach dtyczących urządzeń labratryjnych, sprzętu, zapatrzenia labratrium, pracy persnelu lub metd badawczych. Jeżeli niedciągnięcia te będą tak pważne, że mgą wpłynąć ujemnie na wyniki badań, Inspektr nadzru natychmiast wstrzyma użycie d rbót badanych materiałów i dpuści je d użytku dpier wtedy, gdy niedciągnięcia w pracy labratrium Wyknawcy zstaną usunięte i stwierdzna zstanie dpwiednia jakść tych materiałów. Wszystkie kszty związane z rganizwaniem i prwadzeniem badań materiałów pnsi Wyknawca. P Pbieranie próbek Próbki będą pbierane lsw. Zaleca się stswanie statystycznych metd pbierania próbek, partych na zasadzie, że wszystkie jednstkwe elementy prdukcji mgą być z jednakwym prawdpdbieństwem wytypwane d badań. Inspektr nadzru będzie mieć zapewniną mżliwść udziału w pbieraniu próbek. Na zlecenie Inspektra nadzru Wyknawca będzie przeprwadzać ddatkwe badania tych materiałów, które budzą wątpliwści, c d jakści, ile kwestinwane materiały nie zstaną przez Wyknawcę usunięte lub ulepszne z własnej wli. Kszty tych ddatkwych badań pkrywa Wyknawca tylk w przypadku stwierdzenia usterek; w przeciwnym przypadku kszty te pkrywa Zamawiający. Pjemniki d pbierania próbek będą dstarczne przez Wyknawcę i zatwierdzne przez Inspektra nadzru. Próbki dstarczne przez Wyknawcę d badań będą dpwiedni pisane i znakwane, w spsób zaakceptwany przez Inspektra nadzru. P Badania i pmiary Wszystkie badania i pmiary będą przeprwadzne zgdnie z wymaganiami nrm. W przypadku, gdy nrmy nie bejmują jakiegklwiek badania wymaganeg w SST, stswać mżna wytyczne krajwe, alb inne prcedury, zaakceptwane przez Inspektra nadzru. Przed przystąpieniem d pmiarów lub badań, Wyknawca pwiadmi Inspektra nadzru rdzaju, miejscu i terminie pmiaru lub badania. P wyknaniu pmiaru lub badania, Wyknawca przedstawi na piśmie ich wyniki d akceptacji Inspektra nadzru. P Raprty z badań Wyknawca będzie przekazywać Inspektrwi nadzru kpie raprtów z wynikami badań jak najszybciej, nie później jednak niż w terminie kreślnym w prgramie zapewnienia jakści. Wyniki badań (kpie) będą przekazywane Inspektrwi nadzru na frmularzach według dstarczneg przez nieg wzru lub innych, przez nieg zaaprbwanych. P Badania prwadzne przez Inspektra Dla celów kntrli jakści i zatwierdzenia, Inspektr nadzru uprawniny jest d dknywania kntrli, pbierania próbek i badania materiałów u źródła ich wytwarzania i zapewnina mu będzie wszelka ptrzebna d teg pmc ze strny Wyknawcy i prducenta materiałów. Inspektr nadzru, p uprzedniej weryfikacji systemu kntrli rbót prwadzneg przez Wyknawcę, będzie ceniać zgdnść materiałów i rbót z wymaganiami SST na pdstawie wyników badań dstarcznych przez Wyknawcę. Inspektr nadzru mże pbierać próbki materiałów i prwadzić badania niezależnie d Wyknawcy, na swój kszt. Jeżeli wyniki tych badań wykażą, że raprty Wyknawcy są niewiarygdne, t Inspektr nadzru pleci Wyknawcy lub zleci niezależnemu labratrium przeprwadzenie pwtórnych lub ddatkwych badań, alb prze się wyłącznie na własnych badaniach przy cenie zgdnści materiałów i rbót z dkumentacją prjektwą i SST. 14

15 W takim przypadku, całkwite kszty pwtórnych lub ddatkwych badań i pbierania próbek pniesine zstaną przez Wyknawcę. P Certyfikaty i deklaracje Inspektr nadzru mże dpuścić d użycia tylk te materiały, które psiadają: - certyfikat na znak bezpieczeństwa wykazujący, że zapewnin zgdnść z kryteriami technicznymi kreślnymi na pdstawie Plskich Nrm, aprbat technicznych raz właściwych przepisów i dkumentów technicznych, - deklarację zgdnści lub certyfikat zgdnści z: - Plską Nrmą, - aprbatą techniczną, w przypadku wyrbów, dla których nie ustanwin Plskiej Nrmy, jeżeli nie są bjęte certyfikacją kreślną w pkt. 1, i które spełniają wymgi SST. W przypadku materiałów, dla których ww. dkumenty są wymagane przez SST, każda ich partia dstarczna d rbót będzie psiadać te dkumenty, kreślające w spsób jednznaczny jej cechy. P Dkumenty budwy [1] Dziennik budwy Dziennik budwy jest wymaganym dkumentem prawnym bwiązującym Zamawiająceg i Wyknawcę w kresie d przekazania Wyknawcy terenu budwy d kńca kresu gwarancyjneg. Odpwiedzialnść za prwadzenie dziennika budwy zgdnie z bwiązującymi przepisami spczywa na Wyknawcy. Zapisy w dzienniku budwy będą dknywane na bieżąc i będą dtyczyć przebiegu rbót, stanu bezpieczeństwa ludzi i mienia raz technicznej i gspdarczej strny budwy. Każdy zapis w dzienniku budwy będzie patrzny datą jeg dknania, pdpisem sby, która dknała zapisu, z pdaniem jej imienia i nazwiska raz stanwiska służbweg. Zapisy będą czytelne, dknane trwałą techniką, w prządku chrnlgicznym, bezpśredni jeden pd drugim, bez przerw. Załączne d dziennika budwy prtkły i inne dkumenty będą znaczne klejnym numerem załącznika i patrzne datą i pdpisem Wyknawcy i Inspektra nadzru. D dziennika budwy należy wpisywać w szczególnści: - datę przekazania Wyknawcy terenu budwy, - datę przekazania przez Zamawiająceg dkumentacji prjektwej, - uzgdnienie przez Inspektra nadzru prgramu zapewnienia jakści i harmngramów rbót, - terminy rzpczęcia i zakńczenia pszczególnych elementów rbót, - przebieg rbót, trudnści i przeszkdy w ich prwadzeniu, kresy i przyczyny przerw w rbtach, - uwagi i plecenia Inspektra nadzru, - daty zarządzenia wstrzymania rbót, z pdaniem pwdu, - zgłszenia i daty dbirów rbót zanikających i ulegających zakryciu, częściwych i statecznych dbirów rbót, - wyjaśnienia, uwagi i prpzycje Wyknawcy, - stan pgdy i temperaturę pwietrza w kresie wyknywania rbót pdlegających graniczenim lub wymaganim w związku z warunkami klimatycznymi, - zgdnść rzeczywistych warunków getechnicznych z ich pisem w dkumentacji prjektwej, - dane dtyczące czynnści gedezyjnych (pmiarwych) dknywanych przed i w trakcie wyknywania rbót, - dane dtyczące spsbu wyknywania zabezpieczenia rbót, - dane dtyczące jakści materiałów, pbierania próbek raz wyniki przeprwadznych badań z pdaniem, kt je przeprwadzał, - wyniki prób pszczególnych elementów budwli z pdaniem, kt je przeprwadzał, - inne isttne infrmacje przebiegu rbót. Prpzycje, uwagi i wyjaśnienia Wyknawcy, wpisane d dziennika budwy będą przedłżne Inspektrwi nadzru d ustsunkwania się. Decyzje Inspektra nadzru wpisane d dziennika budwy Wyknawca pdpisuje z zaznaczeniem ich przyjęcia lub zajęciem stanwiska. Wpis prjektanta d dziennika budwy bliguje Inspektra nadzru d ustsunkwania się. Prjektant nie jest jednak strną umwy i nie ma uprawnień d wydawania pleceń Wyknawcy rbót. [2] Rejestr bmiarów Rejestr bmiarów stanwi dkument pzwalający na rzliczenie faktyczneg pstępu każdeg z elementów rbót. Obmiary wyknanych rbót przeprwadza się w spsób ciągły w jednstkach przyjętych w harmngramie finanswym i wpisuje d rejestru bmiarów. [3] Dkumenty labratryjne Dzienniki labratryjne, deklaracje zgdnści lub certyfikaty zgdnści materiałów, rzeczenia jakści materiałów, recepty rbcze i kntrlne wyniki badań Wyknawcy będą grmadzne w frmie uzgdninej w prgramie zapewnienia jakści. Dkumenty te stanwią załączniki d dbiru rbót. Winny być udstępnine na każde życzenie Inspektra nadzru. [4] Pzstałe dkumenty budwy D dkumentów budwy zalicza się, prócz wymieninych w punktach [1]-[3], następujące dkumenty: - pzwlenie na realizację zadania budwlaneg, - prtkły przekazania terenu budwy, 15

16 - umwy cywilnprawne z sbami trzecimi i inne umwy cywilnprawne, - prtkły dbiru rbót, - prtkły z narad i ustaleń, - krespndencję na budwie. [5] Przechwywanie dkumentów budwy Dkumenty budwy będą przechwywane na terenie budwy w miejscu dpwiedni zabezpiecznym. Zaginięcie któregklwiek z dkumentów budwy spwduje jeg natychmiastwe dtwrzenie w frmie przewidzianej prawem. Wszelkie dkumenty budwy będą zawsze dstępne dla Inspektra nadzru i przedstawiane d wglądu na życzenie Zamawiająceg. P Badania i pmiary w czasie wyknywania rbót ziemnych P Sprawdzenie dwdnienia Sprawdzenie dwdnienia wykpu ziemneg plega na kntrli zgdnści z wymaganiami specyfikacji kreślnymi w pkt. 5 raz z dkumentacją prjektwą. Szczególną uwagę należy zwrócić na: - właściwe ujęcie i dprwadzenie wód padwych, - właściwe ujęcie i dprwadzenie wysięków wdnych. P Sprawdzenie jakści wyknania rbót Czynnści wchdzące w zakres sprawdzania jakści wyknania rbót kreśln w niniejszej specyfikacji. P Badania d dbiru wykpu fundamentweg P Częsttliwść raz zakres badań i pmiarów Częsttliwść raz zakres badań i pmiarów d dbiru wykpu ziemneg pdaje tablica 1. Tablica 1 Lp. Badana cecha Minimalna częsttliwść badań i pmiarów 1 Pmiar szerkści wykpu ziemneg Pmiar taśmą, szablnem, łatą długści 3 m i 2 Pmiar szerkści dna wykpu pzimicą lub niwelatrem, w dstępach, c 20 m 3 Pmiar rzędnych pwierzchni wykpu ziemneg 4 Pmiar pchylenia skarp 5 Pmiar równści pwierzchni wykpu 6 Pmiar równści skarp 7 Pmiar spadu pdłużneg pwierzchni wykpu Pmiar niwelatrem rzędnych w dstępach, c 20 m raz w punktach wątpliwych P Szerkść wykpu ziemneg Szerkść wykpu ziemneg nie mże różnić się d szerkści prjektwanej więcej niż ±10cm. P Rzędne wykpu ziemneg Rzędne wykpu ziemneg nie mgą różnić się d rzędnych prjektwanych więcej niż 3cm lub +1cm. P Pchylenie skarp Pchylenie skarp nie mże różnić się d pchylenia prjektwaneg więcej niż 10% wartści pchylenia wyrażneg tangensem kąta. P Równść dna wykpu Nierównści pwierzchni dna wykpu mierzne łatą 3-metrwą nie mgą przekraczać 3cm. P Równść skarp Nierównści skarp, mierzne łatą 3-metrwą nie mgą przekraczać ±10cm. P Zagęszczenie nasypów i pdsypek P wyknaniu zasypów i pdsypek należy wyknać badania stpnia zagęszczenia gruntu. Wynik badań pwinien być zgdny z wymaganiami zawartymi w prjekcie. Jeżeli prjekt takich wymagań nie precyzuje, Wyknawca pwinien zagęścić grunt zgdnie z wymaganiami inspektra nadzru. P Zasady pstępwania z wadliwie wyknanymi rbtami 16

17 Wszystkie materiały nie spełniające wymagań pdanych w dpwiednich punktach specyfikacji, zstaną drzucne. Jeśli materiały, nie spełniające wymagań zstaną wbudwane lub zastswane, t na plecenie Inspektra nadzru Wyknawca wymieni je na właściwe, na własny kszt. Wszystkie rbty, które wykazują większe dchylenia cech d kreślnych w punktach 5 i 6 specyfikacji pwinny być pnwnie wyknane przez Wyknawcę na jeg kszt. Na pisemne wystąpienie Wyknawcy, Inspektr nadzru mże uznać wadę za nie mającą zasadniczeg wpływu na jakść rbót i ustali zakres i wielkść ptrąceń za bniżną jakść. P.2.7.OBMIAR ROBÓT P Ogólne zasady bmiaru rbót pdan w OST. Obmiar rbót będzie kreślać faktyczny zakres wyknywanych rbót, zgdnie z dkumentacją prjektwą i SST, w jednstkach ustalnych w harmngramie finanswym. Obmiaru rbót dknuje Wyknawca p pisemnym pwiadmieniu Inspektra nadzru zakresie bmierzanych rbót i terminie bmiaru, c najmniej na 3 dni przed tym terminem. Wyniki bmiaru będą wpisane d książki bmiarów. Jakiklwiek błąd lub przeczenie (puszczenie) w ilści pdanych w ksztrysie fertwym lub gdzie indziej w SST nie zwalnia Wyknawcy d bwiązku ukńczenia wszystkich rbót. Błędne dane zstaną pprawine wg ustaleń Inspektra nadzru na piśmie. Obmiar gtwych rbót będzie przeprwadzny z częstścią wymaganą d celu płatnści na rzecz Wyknawcy w czasie kreślnym w harmngramie finanswym. P Zasady kreślania ilści rbót Długści pmiędzy wyszczególninymi punktami skrajnymi będą bmierzne pzim wzdłuż linii siwej. Jeśli SST właściwe dla danych rbót nie wymagają inaczej, bjętści będą wyliczne w m3 jak długść pmnżna przez średni przekrój wg bjętści wykpu w stanie rdzinnym. Ilści, które mają być bmierzne wagw, będą ważne w tnach lub kilgramach, zgdnie z wymaganiami SST. P Urządzenia i sprzęt pmiarwy Wszystkie urządzenia i sprzęt pmiarwy, stswany w czasie bmiaru rbót będą zaakceptwane przez Inspektra nadzru. Urządzenia i sprzęt pmiarwy zstaną dstarczne przez Wyknawcę. Jeżeli urządzenia te lub sprzęt wymagają badań atestujących, t Wyknawca będzie psiadać ważne świadectwa legalizacji. Wszystkie urządzenia pmiarwe będą przez Wyknawcę utrzymywane w dbrym stanie, w całym kresie trwania rbót. P Wagi i zasady wdrażania Wyknawca dstarczy i zainstaluje urządzenia wagwe dpwiadające dnśnym wymaganim SST. Będzie utrzymywać t wypsażenie, zapewniając w spsób ciągły zachwanie dkładnści wg nrm zatwierdznych przez Inspektra nadzru. P Czas przeprwadzenia bmiaru Obmiary będą przeprwadzne przed częściwym lub statecznym dbirem dcinków rbót, a także w przypadku występwania dłuższej przerwy w rbtach. Obmiar rbót zanikających przeprwadza się w czasie ich wyknywania. Obmiar rbót pdlegających zakryciu przeprwadza się przed ich zakryciem. Rbty pmiarwe d bmiaru raz niedzwne bliczenia będą wyknane w spsób zrzumiały i jednznaczny. Wymiary skmplikwanych pwierzchni lub bjętści będą uzupełnine dpwiednimi szkicami umieszcznymi w karcie książki bmiarów. W razie braku miejsca, szkice mgą być dłączne w frmie ddzielneg załącznika d książki bmiarów, któreg wzór zstanie uzgdniny z Inspektrem nadzru. P.2.8.ODBIÓR ROBÓT P Ogólne zasady dbiru rbót pdan w OST. P Rdzaje dbirów rbót W zależnści d ustaleń dpwiednich SST, rbty pdlegają następującym etapm dbiru: - dbirwi rbót zanikających i ulegających zakryciu, - dbirwi częściwemu, - dbirwi statecznemu, - dbirwi pgwarancyjnemu. P Odbiór rbót zanikających i ulegających zakryciu Odbiór rbót zanikających i ulegających zakryciu plega na finalnej cenie ilści i jakści wyknywanych rbót, które w dalszym prcesie realizacji ulegną zakryciu. Odbiór rbót zanikających i ulegających zakryciu będzie dknany w czasie umżliwiającym wyknanie ewentualnych krekt i pprawek bez hamwania gólneg pstępu rbót. Odbiru rbót dknuje Inspektr nadzru lub kmisja pwłana przez Zamawiająceg. 17

18 Gtwść danej części rbót d dbiru zgłasza Wyknawca wpisem d dziennika budwy i jednczesnym pwiadmieniem Inspektra nadzru. Odbiór będzie przeprwadzny niezwłcznie, nie później jednak niż w ciągu 3 dni d daty zgłszenia wpisem d dziennika budwy i pwiadmienia tym fakcie Inspektra nadzru. Jakść i ilść rbót ulegających zakryciu cenia Inspektr nadzru na pdstawie dkumentów zawierających kmplet wyników badań labratryjnych i w parciu przeprwadzne pmiary, w knfrntacji z dkumentacją prjektwą, SST i uprzednimi ustaleniami. P Odbiór częściwy Odbiór częściwy plega na cenie ilści i jakści wyknanych części rbót. Odbiru częściweg rbót dknuje się wg zasad, jak przy dbirze statecznym rbót. Odbiru rbót dknuje Inspektr nadzru. P Odbiór stateczny rbót P Zasady dbiru stateczneg rbót Odbiór stateczny plega na finalnej cenie rzeczywisteg wyknania rbót w dniesieniu d ich ilści, jakści i wartści. Całkwite zakńczenie rbót raz gtwść d dbiru stateczneg będzie stwierdzna przez Wyknawcę wpisem d dziennika budwy z bezzwłcznym pwiadmieniem na piśmie tym fakcie Inspektra nadzru. Odbiór stateczny rbót nastąpi w terminie ustalnym w dkumentach umwy, licząc d dnia ptwierdzenia przez Inspektra nadzru zakńczenia rbót i przyjęcia dkumentów. Odbiru stateczneg rbót dkna kmisja wyznaczna przez Zamawiająceg w becnści Inspektra nadzru i Wyknawcy. Kmisja dbierająca rbty dkna ich ceny jakściwej na pdstawie przedłżnych dkumentów, wyników badań i pmiarów, cenie wizualnej raz zgdnści wyknania rbót z dkumentacją prjektwą i SST. W tku dbiru stateczneg rbót, kmisja zapzna się z realizacją ustaleń przyjętych w trakcie dbirów rbót zanikających i ulegających zakryciu, zwłaszcza w zakresie wyknania rbót uzupełniających i rbót pprawkwych. W przypadku stwierdzenia przez kmisję, że jakść wyknywanych rbót w pszczególnych asrtymentach nieznacznie dbiega d wymaganej dkumentacją prjektwą i SST z uwzględnieniem tlerancji i nie ma większeg wpływu na cechy eksplatacyjne biektu i bezpieczeństw ruchu, kmisja dkna ptrąceń, ceniając pmniejszną wartść wyknywanych rbót w stsunku d wymagań przyjętych w dkumentach umwy. P Dkumenty d dbiru stateczneg Pdstawwym dkumentem d dknania dbiru stateczneg rbót jest prtkół dbiru stateczneg rbót, sprządzny wg wzru ustalneg przez Zamawiająceg. D dbiru stateczneg Wyknawca jest zbwiązany przygtwać następujące dkumenty: - dkumentację prjektwą z naniesinymi zmianami raz ddatkwą, jeśli zstała sprządzna w trakcie realizacji umwy, - szczegółwe specyfikacje techniczne (pdstawwe z dkumentów umwy i ew. uzupełniające lub zamienne), - recepty i ustalenia technlgiczne, - dzienniki budwy i książki bmiarów (ryginały), - wyniki pmiarów kntrlnych raz badań i znaczeń labratryjnych, zgdne z SST i ew. PZJ, - deklaracje zgdnści lub certyfikaty zgdnści wbudwanych materiałów, zgdnie z SST i ew. PZJ, - pinię technlgiczną sprządzną na pdstawie wszystkich wyników badań i pmiarów załącznych dkumentów dbiru, wyknanych zgdnie z SST i PZJ, - gedezyjną inwentaryzację pwyknawczą rbót i sieci uzbrjenia terenu, - kpię mapy zasadniczej pwstałej w wyniku gedezyjnej inwentaryzacji pwyknawczej. W przypadku, gdy wg kmisji, rbty pd względem przygtwania dkumentacyjneg nie będą gtwe d dbiru stateczneg, kmisja w przumieniu z Wyknawcą wyznaczy pnwny termin dbiru stateczneg rbót. Wszystkie zarządzne przez kmisję rbty pprawkwe lub uzupełniające będą zestawine wg wzru ustalneg przez Zamawiająceg. Termin wyknania rbót pprawkwych i rbót uzupełniających wyznaczy kmisja i stwierdzi ich wyknanie. P Odbiór pgwarancyjny Odbiór pgwarancyjny plega na cenie wyknanych rbót związanych z usunięciem wad zaistniałych w kresie gwarancyjnym. Odbiór pgwarancyjny będzie dknany na pdstawie ceny wizualnej biektu z uwzględnieniem zasad pisanych w punkcie Odbiór stateczny rbót. P.2.9.PODSTAWA PŁATNOŚCI P Ogólne ustalenia dtyczące pdstawy płatnści pdan w OST. Pdstawą płatnści jest cena kwta ryczałtwa skalkulwana przez Wyknawcę lub cena jednstkwa pdana przez Wyknawcę w danej pzycji ksztrysu ( w zależnści d ustaleń zawartych w umwie ) 18

19 Kwta ryczałtwa ( lub cena jednstkwa ) będzie uwzględniać wszystkie czynnści, wymagania i badania składające się na jej wyknanie, kreślne dla tej rbty w SST i w dkumentacji prjektwej. Kwty ryczałtwe ( ceny jednstkwe ) rbót będą bejmwać: - rbciznę bezpśrednią wraz z twarzyszącymi ksztami, - wartść zużytych materiałów wraz z ksztami zakupu, magazynwania, ewentualnych ubytków i transprtu na teren budwy, - wartść pracy sprzętu wraz z twarzyszącymi ksztami, - kszty pśrednie, zysk kalkulacyjny i ryzyk. D cen jednstkwych nie należy wliczać pdatku VAT. P.2.10.DOKUMENTY ODNIESIENIA P Ustawy Ustawa z dnia 7 lipca 1994r.. Praw budwlane (jednlity tekst Dz.U. Dz 2003r. Nr 207, pz z późn. zm) Ustawa z dnia 29 stycznia 2004r. Praw zamówień publicznych (Dz.U. Nr 19, pz. 177). Ustawa z dnia 16 kwietnia 2004r. wyrbach budwlanych (Dz.U. Nr 92, pz. 881). Ustawa z dnia 21 grudnia 2004r. dzrze technicznym (Dz.U. Nr 122, pz z późn. zm.) P Rzprządzenia - Rzprządzenie Ministra Infrastruktury z dnia 2 grudnia 2002r. w sprawie systemów ceny zgdnści wyrbów budwlanych raz spsbu ich znaczania znakiem CE (Dz.U. Nr 209, pz. 1779). - Rzprządzenie Ministra Infrastruktury z dnia 2 grudnia 2002r. w sprawie kreślenia plskich jednstek rganizacyjnych upważninych d wydawania eurpejskich aprbat technicznych, zakresu i frmy aprbat raz trybu ich udzielania, uchylania lub zmiany (Dz.U. Nr 209, pz. 1780). - Rzprządzenie Ministra Pracy i Plityki Spłecznej z dnia 26 września 1997r. w sprawie gólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. Nr 169, pz. 1650). - Rzprządzenia Ministra Infrastruktury z dnia 6 luteg 2003r. w sprawie bezpieczeństwa i higieny pracy pdczas wyknywania rbót budwlanych (Dz.U. Nr 47, pz. 401). - Rzprządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie infrmacji dtyczącej bezpieczeństwa i chrny zdrwia raz planu bezpieczeństwa i chrny zdrwia (Dz.U. Nr 120, pz.1126). - Rzprządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004r. w sprawie spsbów deklarwania wyrbów budwlanych raz spsbu znakwania ich znakiem budwlanym (Dz.U. Nr 198, pz. 2041). - Rzprządzenie Ministra Infrastruktury z dnia 27 sierpnia 2004r. zmieniające rzprządzenie w sprawie dziennika budwy, mntażu i rzbiórki, tablicy infrmacyjnej raz głszenia Zamawiająceg dane dtyczące bezpieczeństwa pracy i chrny zdrwia (Dz.U. Nr 198, pz. 2042). - Rzprządzenie Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółweg zakresu i frmy dkumentacji prjektwej, specyfikacji technicznych wyknania i dbiru rbót budwlanych raz prgramu funkcjnaln-użytkweg (Dz.U. Nr 202, pz. 2072). P Nrmy PN-B Grunty budwlane. Określenia. Symble. Pdział i pis gruntów. PN-B Grunty budwlane. Badania plwe. PN-B Grunty budwlane. Badania próbek gruntów. PN-B Grunty budwlane. Oznaczanie kapilarnści biernej. BN-77/ Oznaczanie wskaźnika zagęszczenia gruntu. PN-B Rbty ziemne budwlane. Wymagania w zakresie wyknywania i badania przy dbirze. PN-S Drgi samchdwe. Rbty ziemne. Wymagania i badania 19

20 K.1. ROBOTY FUNDAMENTOWE K.1.1.WSTĘP K Przedmit SST Przedmitem niniejszej szczegółwej specyfikacji technicznej (SST) są wymagania dtyczące wyknania i dbiru rbót związanych z wyknaniem rbót fundamentwych dt. REMONT I MODERNIZACJA BASENU PRZY SZKOLE PODSTAWOWEJ NUMER 10 W ŁOMŻY K Zakres stswania SST Szczegółwa specyfikacja techniczna (SST) jest stswana jak dkument przetargwy i kntraktwy przy zlecaniu i realizacji rbót wymieninych w punkcie pwyżej. K Zakres rbót bjętych SST Ustalenia zawarte w niniejszej Specyfikacji mają zastswanie przy wyknywaniu rbót fundamentwych biektu. Zakres rbót bejmuje całść rbót fundamentwych, wraz z zabezpieczeniem wykpów raz zabezpieczenie przed napływem wdy lub jej usunięciem raz zasypkami wykpów i wyknaniem nasypów na dcinkach przyległych d fundamentów i ścian prwych. Rbty związane z rbtami, których dtyczy niniejsza SST zawart w specyfikacjach: - rbty zbrjeniwe - według SST ROBOTY ZBROJENIOWE, - deskwanie i betnwanie - według SST ROBOTY KONSTRUKCYJNE ŻELBETOWE I BETONOWE K Kd CPV Rbty fundamentwe CPV K Opis prac przewidzianych w prjekcie Wyknanie chudych betnów pd stpy, płyty i ławy fundamentwe Wyknanie stóp fundamentwych, żelbetwych, prstkątnych stanwiących psadwienie słupów niecki basenwej, Wyknanie ław czerpni K Określenia pdstawwe Określenia pdane w niniejszej SST są zgdne z bwiązującymi nrmami raz przepisami i znaczają: - Wskaźnik różnrdnści U - wielkść charakteryzująca zagęszczalnść gruntów niespistych. - Wskaźnik zagęszczenia - jest t stsunek gęstści bjętściwej szkieletu gruntweg p d gruntu sztucznie zagęszczneg d maksymalnej gęstści bjętściwej szkieletu gruntweg p ds. - Wilgtnść ptymalna gruntu - wilgtnść ptymalna gruntu jest t wilgtnść, przy której grunt ubijany w spsób znrmalizwany uzyskuje maksymalną gęstść bjętściwą. - Zasypka - grunt nasypwy, którym uzupełnia się przestrzeń w wykpie pniżej pzimu terenu p wybudwaniu knstrukcji dla której wyknan wykp. - Betn zwykły - betn gęstści pwyżej 1,8 kg/dm 3 wyknany z cementu, wdy, kruszywa mineralneg frakcjach piaskwych i grubszych raz ewentualnych ddatków mineralnych i dmieszek chemicznych. - Mieszanka betnwa - mieszanina wszystkich składników przed związaniem betnu. - Klasa betnu - symbl literw-liczbwy (np. B30) klasyfikujący betn pd względem jeg wytrzymałści na ściskanie; liczba p literze B znacza wytrzymałść gwarantwaną Rb (np. Betn klasy B30 przy Rt,G = 30 MPa). - Stpień mrzdprnści - symbl literw-liczbwy (np. FSO) klasyfikujący betn pd względem jeg dprnści na działanie mrzu; liczba p literze F znacza wymaganą liczbę cykli zamrażania i dmrażania próbek betnwych. - Stpień wdszczelnści - symbl literw-liczbwy (np. W4) klasyfikujący betn pd względem przepuszczalnści wdy; liczba p literze W znacza dziesięcikrtną zwiększną wartść ciśnienia wdy w MPa, działająceg na próbki betnwe. K Ogólne wymagania dtyczące rbót Wyknawca rbót jest dpwiedzialny za jakść ich wyknania raz za ich zgdnść z dkumentacją prjektwą, ST i pleceniami Inspektra nadzru. Ogólne wymagania dtyczące rbót pdan w OST. K Dkumentacja rbót Dkumentacje rbót fundamentwych stanwią: - prjekt budwlany, pracwany zgdnie z rzprządzeniem Ministra Infrastruktury z dnia r. w sprawie szczegółweg zakresu i frmy prjektu budwlaneg (Dz.U. Dz 2003 r. Nr 120, pz. 1133), dla przedmitu zamówienia dla któreg wymagane jest uzyskanie pzwlenia na budwę, - prjekt wyknawczy w zakresie wynikającym z rzprządzenia Ministra Infrastruktury z r. w sprawie szczegółweg zakresu i frmy dkumentacji prjektwej, specyfikacji technicznych wyknania i dbiru rbót budwlanych raz prgramu funkcjnaln-użytkweg (Dz.U r. Nr 202, pz. 2072), 20
