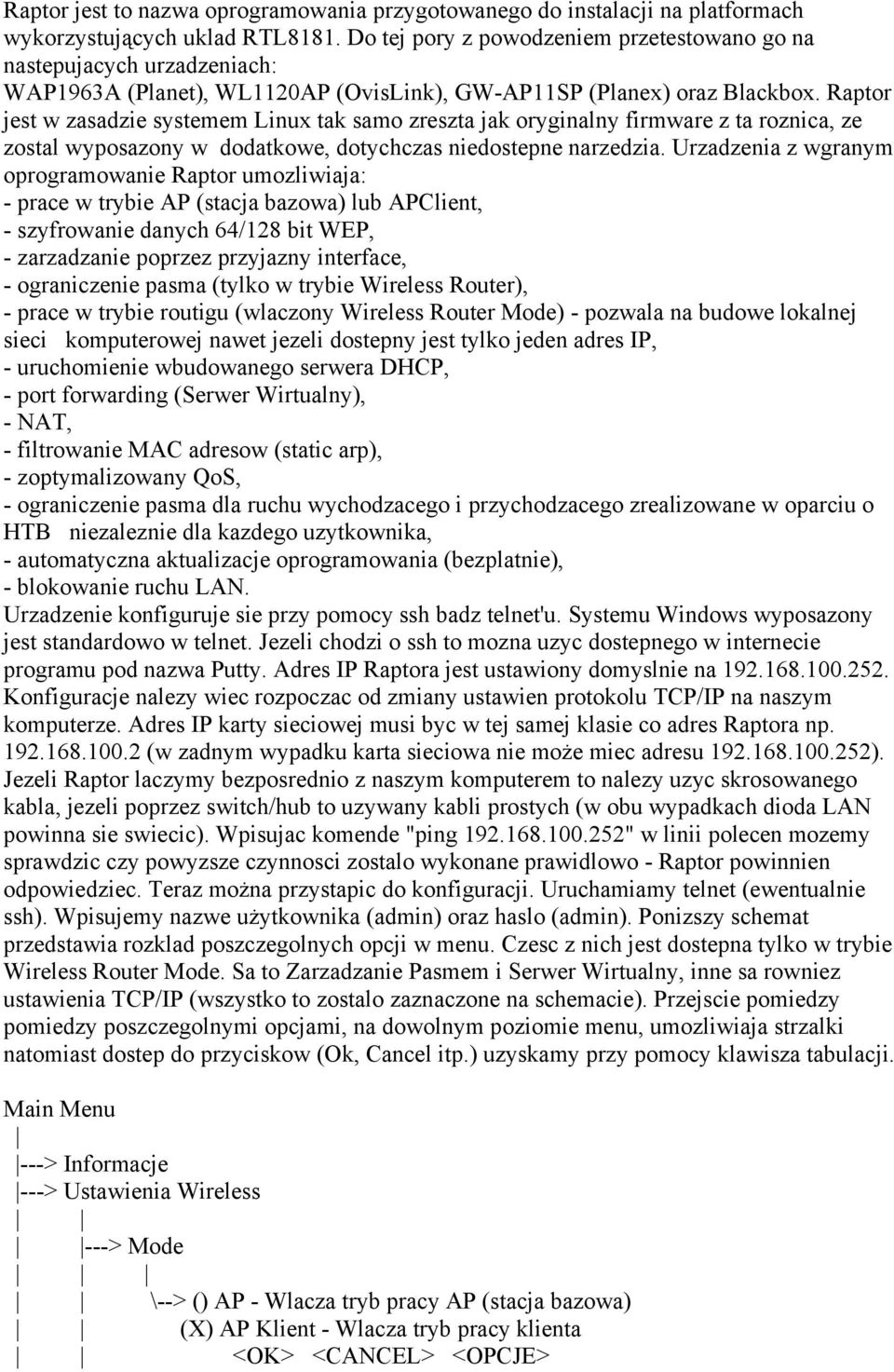

1 Raptor jest to nazwa oprogramowania przygotowanego do instalacji na platformach wykorzystujących uklad RTL8181. Do tej pory z powodzeniem przetestowano go na nastepujacych urzadzeniach: WAP1963A (Planet), WL1120AP (OvisLink), GW-AP11SP (Planex) oraz Blackbox. Raptor jest w zasadzie systemem Linux tak samo zreszta jak oryginalny firmware z ta roznica, ze zostal wyposazony w dodatkowe, dotychczas niedostepne narzedzia. Urzadzenia z wgranym oprogramowanie Raptor umozliwiaja: - prace w trybie AP (stacja bazowa) lub APClient, - szyfrowanie danych 64/128 bit WEP, - zarzadzanie poprzez przyjazny interface, - ograniczenie pasma (tylko w trybie Wireless Router), - prace w trybie routigu (wlaczony Wireless Router Mode) - pozwala na budowe lokalnej sieci komputerowej nawet jezeli dostepny jest tylko jeden adres IP, - uruchomienie wbudowanego serwera DHCP, - port forwarding (Serwer Wirtualny), - NAT, - filtrowanie MAC adresow (static arp), - zoptymalizowany QoS, - ograniczenie pasma dla ruchu wychodzacego i przychodzacego zrealizowane w oparciu o HTB niezaleznie dla kazdego uzytkownika, - automatyczna aktualizacje oprogramowania (bezplatnie), - blokowanie ruchu LAN. Urzadzenie konfiguruje sie przy pomocy ssh badz telnet'u. Systemu Windows wyposazony jest standardowo w telnet. Jezeli chodzi o ssh to mozna uzyc dostepnego w internecie programu pod nazwa Putty. Adres IP Raptora jest ustawiony domyslnie na Konfiguracje nalezy wiec rozpoczac od zmiany ustawien protokolu TCP/IP na naszym komputerze. Adres IP karty sieciowej musi byc w tej samej klasie co adres Raptora np (w zadnym wypadku karta sieciowa nie może miec adresu ). Jezeli Raptor laczymy bezposrednio z naszym komputerem to nalezy uzyc skrosowanego kabla, jezeli poprzez switch/hub to uzywany kabli prostych (w obu wypadkach dioda LAN powinna sie swiecic). Wpisujac komende "ping " w linii polecen mozemy sprawdzic czy powyzsze czynnosci zostalo wykonane prawidlowo - Raptor powinnien odpowiedziec. Teraz można przystapic do konfiguracji. Uruchamiamy telnet (ewentualnie ssh). Wpisujemy nazwe użytkownika (admin) oraz haslo (admin). Ponizszy schemat przedstawia rozklad poszczegolnych opcji w menu. Czesc z nich jest dostepna tylko w trybie Wireless Router Mode. Sa to Zarzadzanie Pasmem i Serwer Wirtualny, inne sa rowniez ustawienia TCP/IP (wszystko to zostalo zaznaczone na schemacie). Przejscie pomiedzy pomiedzy poszczegolnymi opcjami, na dowolnym poziomie menu, umozliwiaja strzalki natomiast dostep do przyciskow (Ok, Cancel itp.) uzyskamy przy pomocy klawisza tabulacji. Main Menu ---> Informacje ---> Ustawienia Wireless ---> Mode \--> () AP - Wlacza tryb pracy AP (stacja bazowa) (X) AP Klient - Wlacza tryb pracy klienta <OK> <CANCEL> <OPCJE>

Raptor jest w zasadzie systemem Linux tak samo zreszta jak oryginalny firmware z ta roznica, ze zostal wyposazony w dodatkowe, dotychczas niedostepne narzedzia.

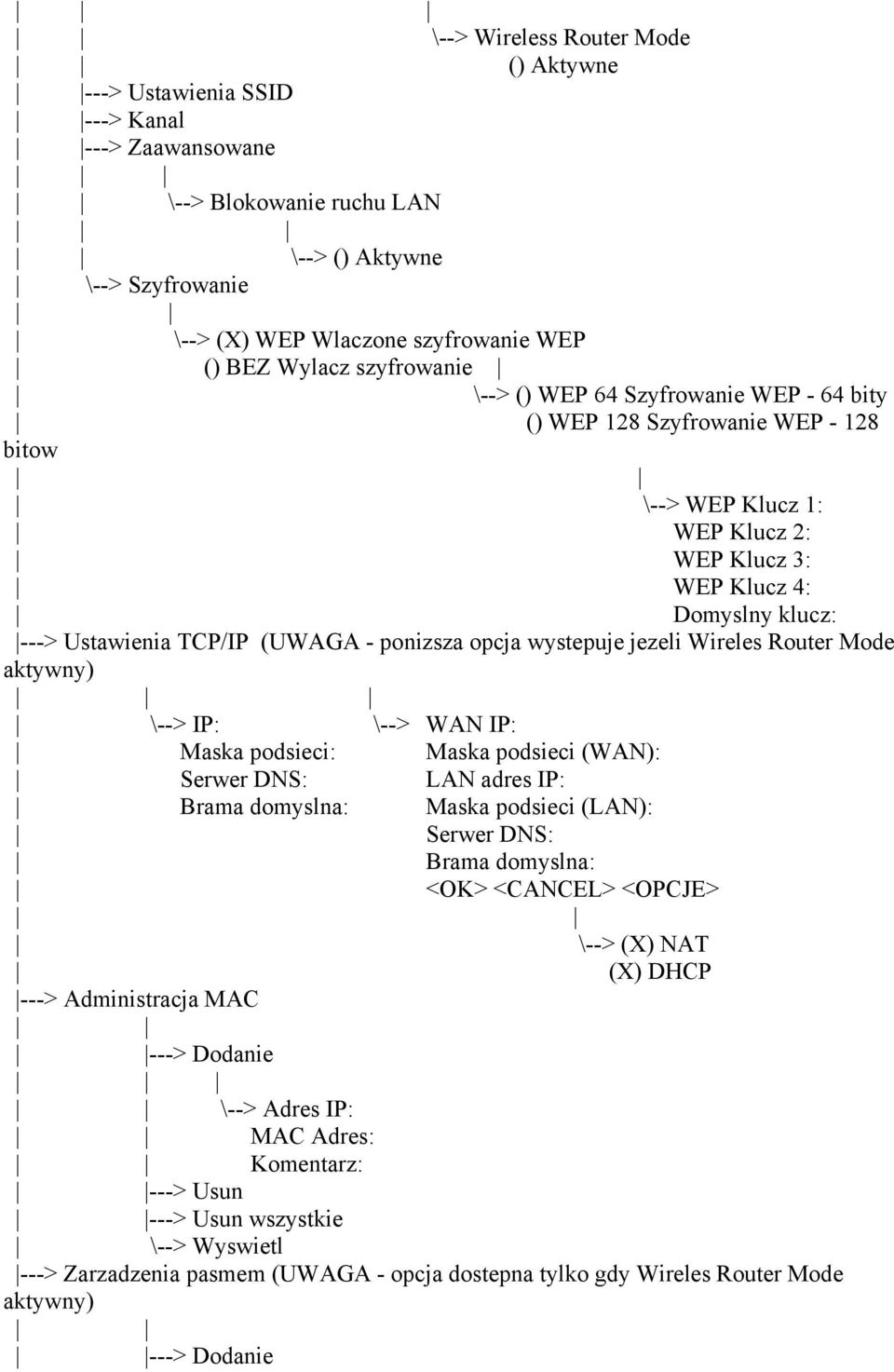

2 \--> Wireless Router Mode () Aktywne ---> Ustawienia SSID ---> Kanal ---> Zaawansowane \--> Blokowanie ruchu LAN \--> () Aktywne \--> Szyfrowanie \--> (X) WEP Wlaczone szyfrowanie WEP () BEZ Wylacz szyfrowanie \--> () WEP 64 Szyfrowanie WEP - 64 bity () WEP 128 Szyfrowanie WEP bitow \--> WEP Klucz 1: WEP Klucz 2: WEP Klucz 3: WEP Klucz 4: Domyslny klucz: ---> Ustawienia TCP/IP (UWAGA - ponizsza opcja wystepuje jezeli Wireles Router Mode aktywny) \--> IP: \--> WAN IP: Maska podsieci: Maska podsieci (WAN): Serwer DNS: LAN adres IP: Brama domyslna: Maska podsieci (LAN): Serwer DNS: Brama domyslna: <OK> <CANCEL> <OPCJE> \-->(X) NAT (X) DHCP ---> Administracja MAC ---> Dodanie \--> Adres IP: MAC Adres: Komentarz: ---> Usun ---> Usun wszystkie ---> Zarzadzenia pasmem (UWAGA - opcja dostepna tylko gdy Wireles Router Mode aktywny) ---> Dodanie

$ponizsza opcja wystepuje jezeli Wireles Router Mode aktywny) \--> IP: \--> WAN IP: Maska podsieci: Maska podsieci (WAN): Serwer DNS: LAN adres IP: Brama domyslna: Maska podsieci (LAN): Serwer DNS:$

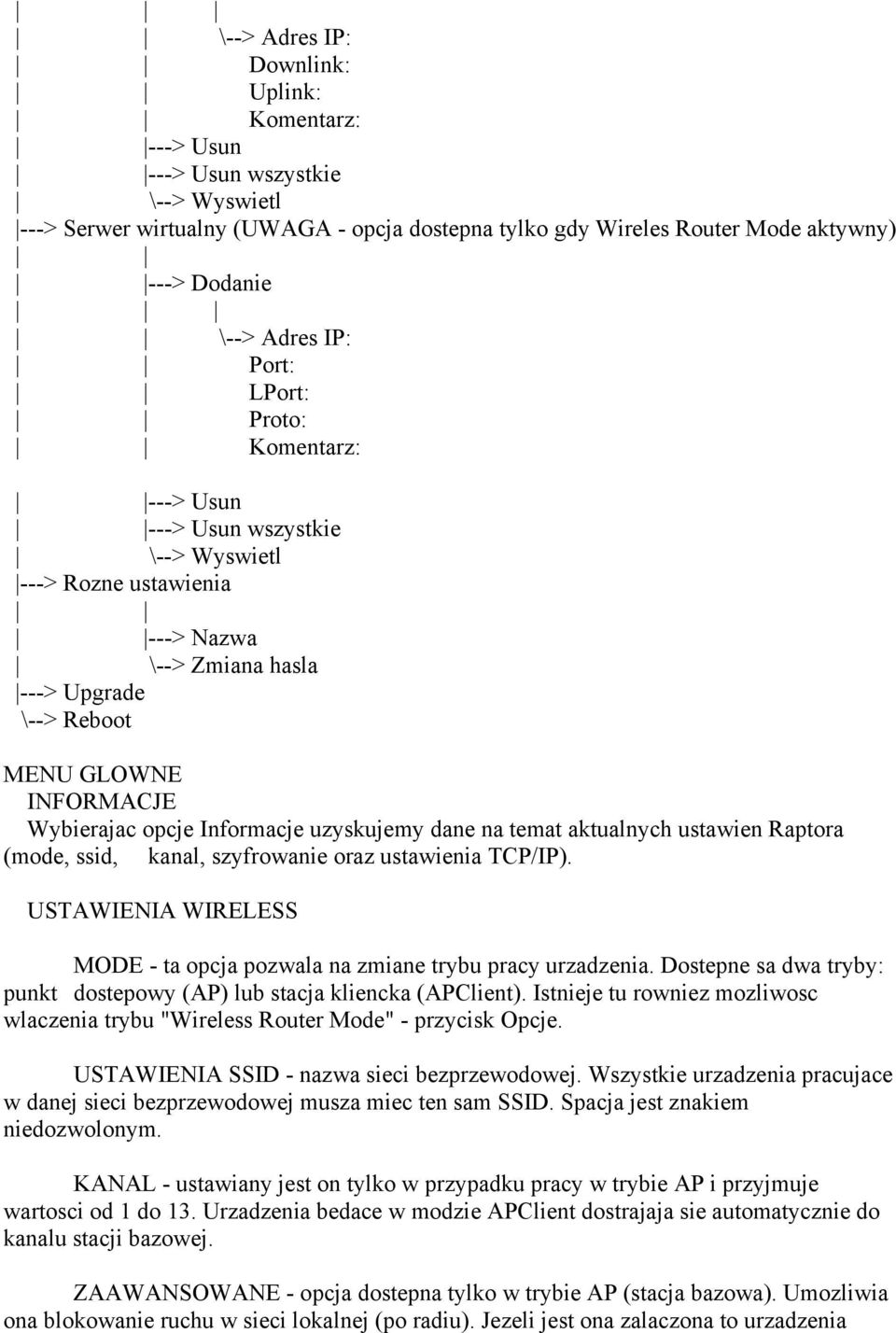

3 \--> Adres IP: Downlink: Uplink: Komentarz: ---> Usun ---> Usun wszystkie ---> Serwer wirtualny (UWAGA - opcja dostepna tylko gdy Wireles Router Mode aktywny) ---> Dodanie \--> Adres IP: Port: LPort: Proto: Komentarz: ---> Usun ---> Usun wszystkie ---> Rozne ustawienia ---> Nazwa \--> Zmiana hasla ---> Upgrade \--> Reboot MENU GLOWNE INFORMACJE Wybierajac opcje Informacje uzyskujemy dane na temat aktualnych ustawien Raptora (mode, ssid, kanal, szyfrowanie oraz ustawienia TCP/IP). USTAWIENIA WIRELESS MODE - ta opcja pozwala na zmiane trybu pracy urzadzenia. Dostepne sa dwa tryby: punkt dostepowy (AP) lub stacja kliencka (APClient). Istnieje tu rowniez mozliwosc wlaczenia trybu "Wireless Router Mode" - przycisk Opcje. USTAWIENIA SSID - nazwa sieci bezprzewodowej. Wszystkie urzadzenia pracujace w danej sieci bezprzewodowej musza miec ten sam SSID. Spacja jest znakiem niedozwolonym. KANAL - ustawiany jest on tylko w przypadku pracy w trybie AP i przyjmuje wartosci od 1 do 13. Urzadzenia bedace w modzie APClient dostrajaja sie automatycznie do kanalu stacji bazowej. ZAAWANSOWANE - opcja dostepna tylko w trybie AP (stacja bazowa). Umozliwia ona blokowanie ruchu w sieci lokalnej (po radiu). Jezeli jest ona zalaczona to urzadzenia

aktualnych ustawien Raptora (mode, ssid, kanal, szyfrowanie oraz ustawienia TCP/IP). USTAWIENIA WIRELESS MODE - ta opcja pozwala na zmiane trybu pracy urzadzenia.

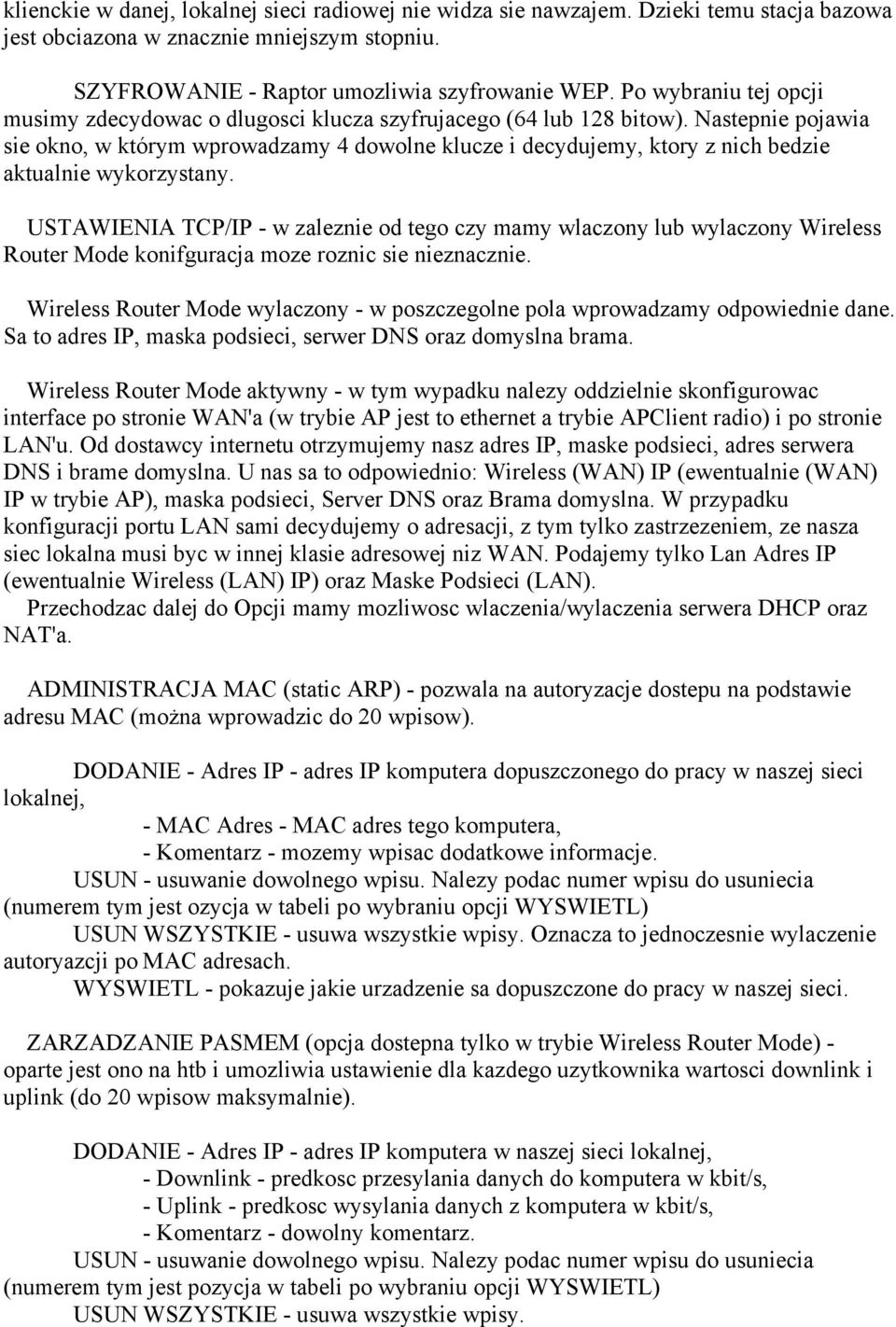

4 klienckie w danej, lokalnej sieci radiowej nie widza sie nawzajem. Dzieki temu stacja bazowa jest obciazona w znacznie mniejszym stopniu. SZYFROWANIE - Raptor umozliwia szyfrowanie WEP. Po wybraniu tej opcji musimy zdecydowac o dlugosci klucza szyfrujacego (64 lub 128 bitow). Nastepnie pojawia sie okno, w którym wprowadzamy 4 dowolne klucze i decydujemy, ktory z nich bedzie aktualnie wykorzystany. USTAWIENIA TCP/IP - w zaleznie od tego czy mamy wlaczony lub wylaczony Wireless Router Mode konifguracja moze roznic sie nieznacznie. Wireless Router Mode wylaczony - w poszczegolne pola wprowadzamy odpowiednie dane. Sa to adres IP, maska podsieci, serwer DNS oraz domyslna brama. Wireless Router Mode aktywny - w tym wypadku nalezy oddzielnie skonfigurowac interface po stronie WAN'a (w trybie AP jest to ethernet a trybie APClient radio) i po stronie LAN'u. Od dostawcy internetu otrzymujemy nasz adres IP, maske podsieci, adres serwera DNS i brame domyslna. U nas sa to odpowiednio: Wireless (WAN) IP (ewentualnie (WAN) IP w trybie AP), maska podsieci, Server DNS oraz Brama domyslna. W przypadku konfiguracji portu LAN sami decydujemy o adresacji, z tym tylko zastrzezeniem, ze nasza siec lokalna musi byc w innej klasie adresowej niz WAN. Podajemy tylko Lan Adres IP (ewentualnie Wireless (LAN) IP) oraz Maske Podsieci (LAN). Przechodzac dalej do Opcji mamy mozliwosc wlaczenia/wylaczenia serwera DHCP oraz NAT'a. ADMINISTRACJA MAC (static ARP) - pozwala na autoryzacje dostepu na podstawie adresu MAC (można wprowadzic do 20 wpisow). DODANIE - Adres IP - adres IP komputera dopuszczonego do pracy w naszej sieci lokalnej, - MAC Adres - MAC adres tego komputera, - Komentarz - mozemy wpisac dodatkowe informacje. (numerem tym jest ozycja w tabeli po wybraniu opcji WYSWIETL) USUN WSZYSTKIE - usuwa wszystkie wpisy. Oznacza to jednoczesnie wylaczenie autoryazcji po MAC adresach. WYSWIETL - pokazuje jakie urzadzenie sa dopuszczone do pracy w naszej sieci. ZARZADZANIE PASMEM (opcja dostepna tylko w trybie Wireless Router Mode) - oparte jest ono na htb i umozliwia ustawienie dla kazdego uzytkownika wartosci downlink i uplink (do 20 wpisow maksymalnie). DODANIE - Adres IP - adres IP komputera w naszej sieci lokalnej, - Downlink - predkosc przesylania danych do komputera w kbit/s, - Uplink - predkosc wysylania danych z komputera w kbit/s, - Komentarz - dowolny komentarz. (numerem tym jest pozycja w tabeli po wybraniu opcji WYSWIETL) USUN WSZYSTKIE - usuwa wszystkie wpisy.

Nastepnie pojawia sie okno, w którym wprowadzamy 4 dowolne klucze i decydujemy, ktory z nich bedzie aktualnie wykorzystany.

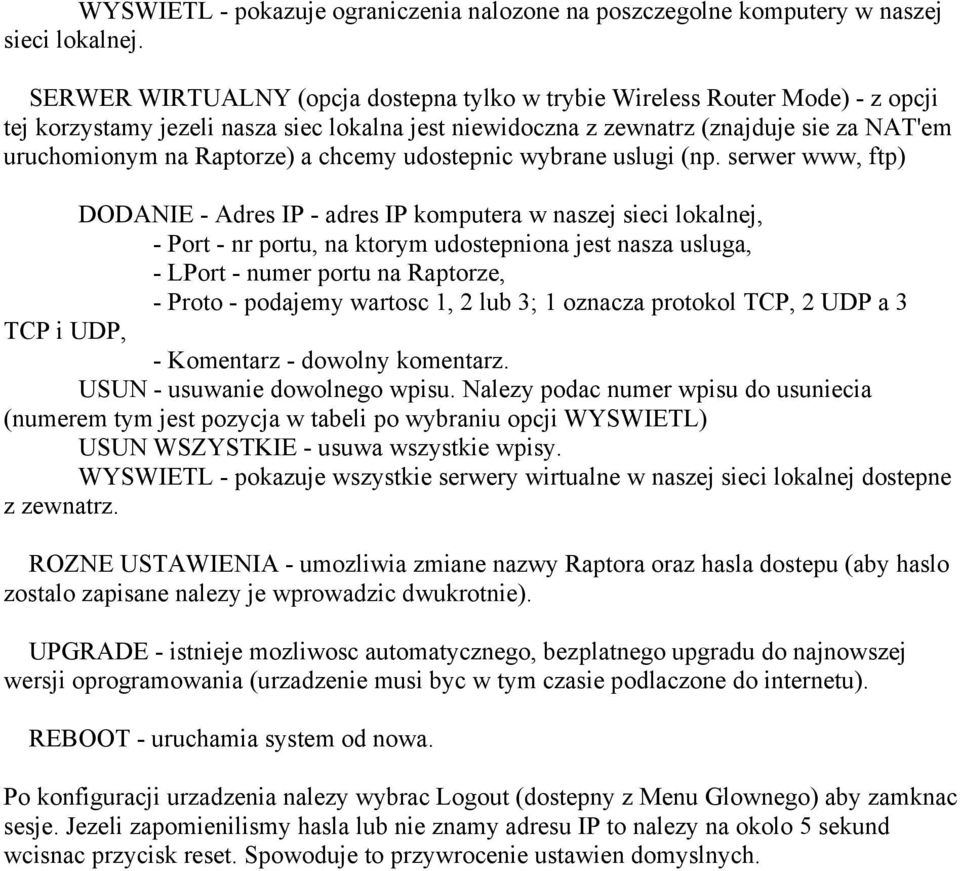

5 WYSWIETL - pokazuje ograniczenia nalozone na poszczegolne komputery w naszej sieci lokalnej. SERWER WIRTUALNY (opcja dostepna tylko w trybie Wireless Router Mode) - z opcji tej korzystamy jezeli nasza siec lokalna jest niewidoczna z zewnatrz (znajduje sie za NAT'em uruchomionym na Raptorze) a chcemy udostepnic wybrane uslugi (np. serwer www, ftp) DODANIE - Adres IP - adres IP komputera w naszej sieci lokalnej, - Port - nr portu, na ktorym udostepniona jest nasza usluga, - LPort - numer portu na Raptorze, - Proto - podajemy wartosc 1, 2 lub 3; 1 oznacza protokol TCP, 2 UDP a 3 TCP i UDP, - Komentarz - dowolny komentarz. (numerem tym jest pozycja w tabeli po wybraniu opcji WYSWIETL) USUN WSZYSTKIE - usuwa wszystkie wpisy. WYSWIETL - pokazuje wszystkie serwery wirtualne w naszej sieci lokalnej dostepne z zewnatrz. ROZNE USTAWIENIA - umozliwia zmiane nazwy Raptora oraz hasla dostepu (aby haslo zostalo zapisane nalezy je wprowadzic dwukrotnie). UPGRADE - istnieje mozliwosc automatycznego, bezplatnego upgradu do najnowszej wersji oprogramowania (urzadzenie musi byc w tym czasie podlaczone do internetu). REBOOT - uruchamia system od nowa. Po konfiguracji urzadzenia nalezy wybrac Logout (dostepny z Menu Glownego) aby zamknac sesje. Jezeli zapomienilismy hasla lub nie znamy adresu IP to nalezy na okolo 5 sekund wcisnac przycisk reset. Spowoduje to przywrocenie ustawien domyslnych.
