APPro 54G dla Planet 4035 szybki przewodnik użytkownika

Wielkość: px
Rozpocząć pokaz od strony:

Download "APPro 54G dla Planet 4035 szybki przewodnik użytkownika"

Transkrypt

1 APPro 54G dla Planet 4035 szybki przewodnik użytkownika

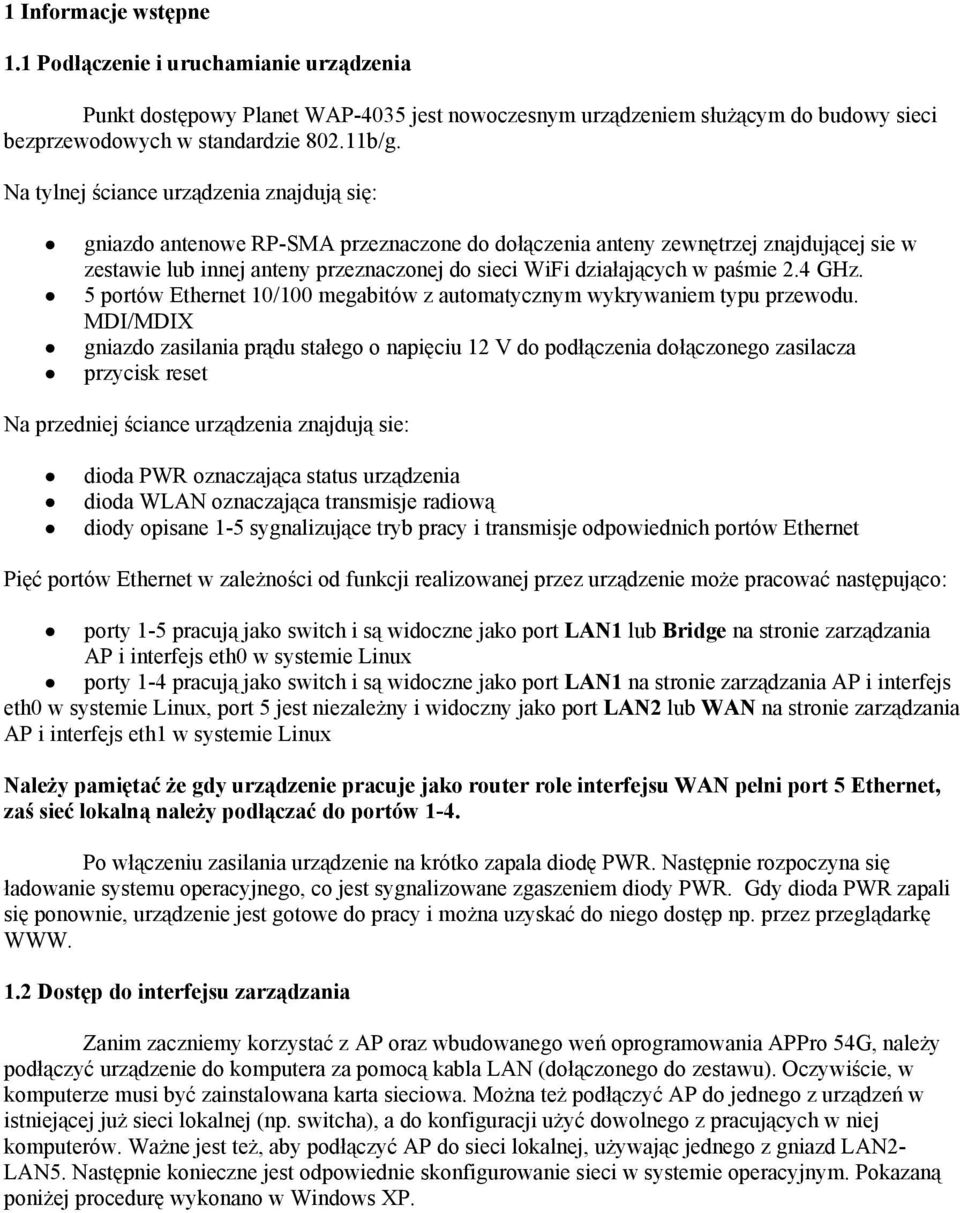

2 1 Informacje wstępne 1.1 Podłączenie i uruchamianie urządzenia Punkt dostępowy Planet WAP-4035 jest nowoczesnym urządzeniem służącym do budowy sieci bezprzewodowych w standardzie b/g. Na tylnej ściance urządzenia znajdują się: gniazdo antenowe RP-SMA przeznaczone do dołączenia anteny zewnętrzej znajdującej sie w zestawie lub innej anteny przeznaczonej do sieci WiFi działających w paśmie 2.4 GHz. 5 portów Ethernet 10/100 megabitów z automatycznym wykrywaniem typu przewodu. MDI/MDIX gniazdo zasilania prądu stałego o napięciu 12 V do podłączenia dołączonego zasilacza przycisk reset Na przedniej ściance urządzenia znajdują sie: dioda PWR oznaczająca status urządzenia dioda WLAN oznaczająca transmisje radiową diody opisane 1-5 sygnalizujące tryb pracy i transmisje odpowiednich portów Ethernet Pięć portów Ethernet w zależności od funkcji realizowanej przez urządzenie może pracować następująco: porty 1-5 pracują jako switch i są widoczne jako port LAN1 lub Bridge na stronie zarządzania AP i interfejs eth0 w systemie Linux porty 1-4 pracują jako switch i są widoczne jako port LAN1 na stronie zarządzania AP i interfejs eth0 w systemie Linux, port 5 jest niezależny i widoczny jako port LAN2 lub WAN na stronie zarządzania AP i interfejs eth1 w systemie Linux Należy pamiętać że gdy urządzenie pracuje jako router role interfejsu WAN pełni port 5 Ethernet, zaś sieć lokalną należy podłączać do portów 1-4. Po włączeniu zasilania urządzenie na krótko zapala diodę PWR. Następnie rozpoczyna się ładowanie systemu operacyjnego, co jest sygnalizowane zgaszeniem diody PWR. Gdy dioda PWR zapali się ponownie, urządzenie jest gotowe do pracy i można uzyskać do niego dostęp np. przez przeglądarkę WWW. 1.2 Dostęp do interfejsu zarządzania Zanim zaczniemy korzystać z AP oraz wbudowanego weń oprogramowania APPro 54G, należy podłączyć urządzenie do komputera za pomocą kabla LAN (dołączonego do zestawu). Oczywiście, w komputerze musi być zainstalowana karta sieciowa. Można też podłączyć AP do jednego z urządzeń w istniejącej już sieci lokalnej (np. switcha), a do konfiguracji użyć dowolnego z pracujących w niej komputerów. Ważne jest też, aby podłączyć AP do sieci lokalnej, używając jednego z gniazd LAN2- LAN5. Następnie konieczne jest odpowiednie skonfigurowanie sieci w systemie operacyjnym. Pokazaną poniżej procedurę wykonano w Windows XP.

3 Ustawienia sieciowe dla Windows XP Domyślnym adres IP punktu dostępu jest przy masce podsieci (pozostałe informacje o domyślnych ustawieniach znajdują się w ramce poniżej). Aby zatem nawiązać z nim łączność, konieczne jest ustawienie komputera na jeden z adresów tej samej klasy, np Domyślne ustawienia AP Adres IP Maska podsieci Brama login admin hasło admin SSID APPRO Kanał 11 Serwer DHCP wyłączony Tryb pracy Access Point Aby przystosować ustawienia sieciowe do nawiązania łączności z AP 1. Z menu Start wybierz pozycję Ustawienia, a następnie Panel sterowania. 2. Dwukrotnie kliknij ikonę Połączenia sieciowe i telefoniczne. Pojawi się okno z listą połączeń sieciowych. 3. Drugim przyciskiem myszy kliknij połączenie lokalne odpowiadające interfejsowi podłączonemu do AP i wybierz polecenie Właściwości. Zostanie wyświetlone okno z ustawień połączenia sieciowego. 4. Na liście składników zaznacz protokół TCP/IP, a następnie naciśnij przycisk Właściwości. 5. W oknie ustawień protokołu TCP/IP zaznacz opcję Użyj następującego adresu IP, a w polach Adres IP oraz Maska podsieci wpisz odpowiednio i Pozostałe pola możesz zostawić bez zmian. 6. Zamknij okna dialogowe, potwierdzając nowe ustawienia przyciskiem OK. Komputer jest gotowy do współpracy z punktem dostępu. Teraz można uruchomić urządzenie, a na komputerze otworzyć okno przeglądarki WWW obsługującej język JavaScript (może to być np. Internet Explorer, Mozilla czy Opera). Wejście do panelu sterowania urządzenia Po odpowiednim ustawieniu połączenia sieciowego i uruchomieniu punktu dostępu możemy zapoznać się z jego panelem sterowania. W tym celu należy uruchomić przeglądarkę WWW, po czym w pasku adresu wpisać i nacisnąć klawisz Enter. Na ekranie pojawi się pytanie o nazwę użytkownika i hasło. Jeśli nie zmienialiśmy hasła domyślnego, w obu polach należy napisać wyraz admin. W celu poprawy bezpieczeństwa sieci należy jak najszybciej zmienić hasło dostępu do urządzenia, co uniemożliwi zmianę jego konfiguracji przez osoby niepowołane. W oknie przeglądarki pojawi się panel sterowania APPro 54g. Jeśli oprogramowanie nie zostało jeszcze zarejestrowane, przed wyświetleniem panelu pojawi się komunikat zachęcający do rejestracji. Polega ona na podaniu adresu właściciela kopii APPro 54g. Zarejestrowani użytkownicy będą otrzymywali wyłącznie informacje dotyczące oprogramowania APPro (m.in. o najnowszych uaktualnieniach). Podany adres nie będzie udostępniany osobom postronnym, ani wykorzystywany do jakichkolwiek celów innych niż zadeklarowane, (rozsyłania reklam, spamu itp.). Zaawansowani użytkownicy docenią także możliwość logowania się bezpośrednio do konsoli systemu operacyjnego urządzenia, korzystając z protokołów Telnet lub SSH. W takich wypadkach należy jako adres hosta podać adres urządzenia. Nazwa użytkownika i hasło są takie same jak podczas logowania się do interfejsu WWW punktu dostępu.

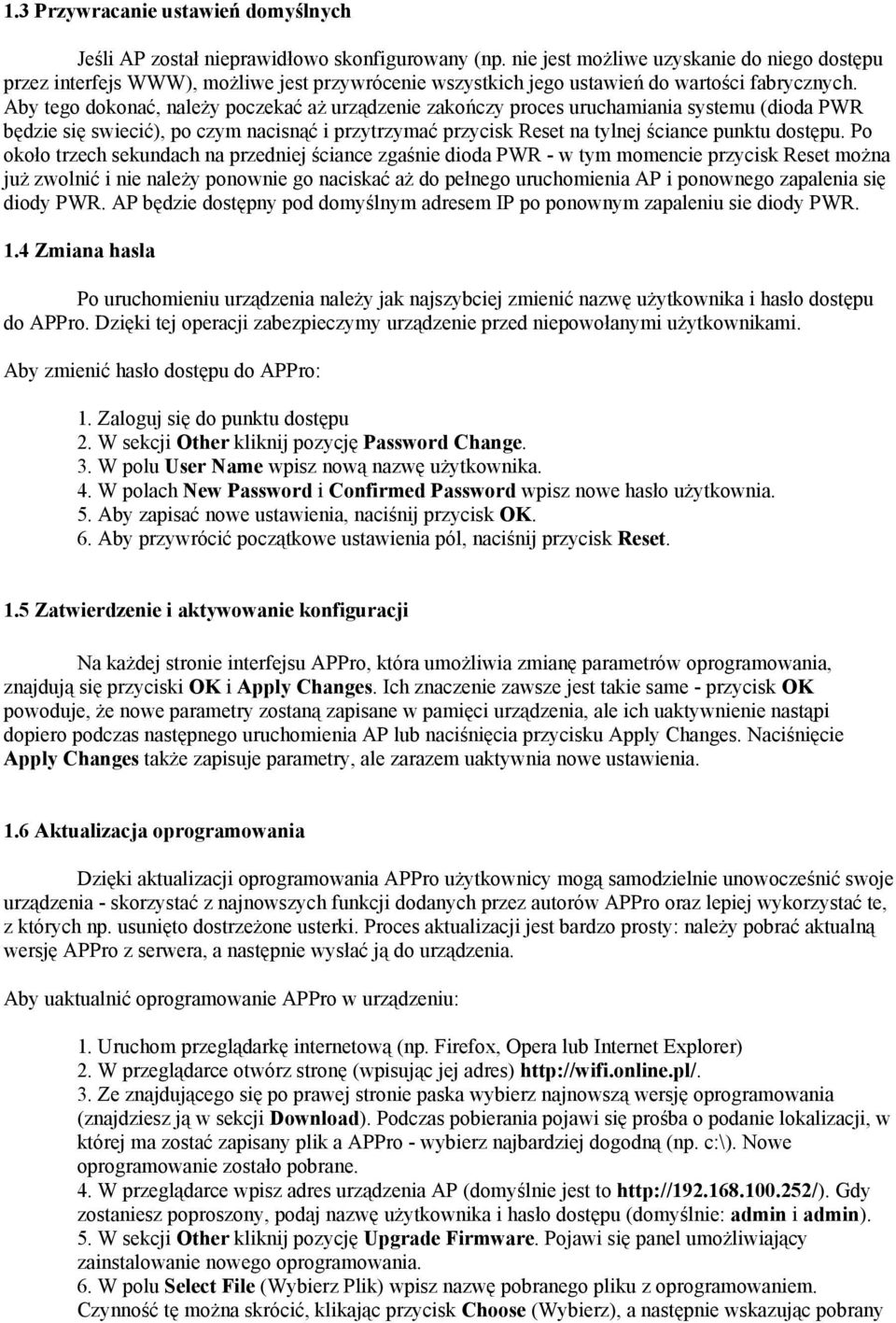

4 1.3 Przywracanie ustawień domyślnych Jeśli AP został nieprawidłowo skonfigurowany (np. nie jest możliwe uzyskanie do niego dostępu przez interfejs WWW), możliwe jest przywrócenie wszystkich jego ustawień do wartości fabrycznych. Aby tego dokonać, należy poczekać aż urządzenie zakończy proces uruchamiania systemu (dioda PWR będzie się swiecić), po czym nacisnąć i przytrzymać przycisk Reset na tylnej ściance punktu dostępu. Po około trzech sekundach na przedniej ściance zgaśnie dioda PWR - w tym momencie przycisk Reset można już zwolnić i nie należy ponownie go naciskać aż do pełnego uruchomienia AP i ponownego zapalenia się diody PWR. AP będzie dostępny pod domyślnym adresem IP po ponownym zapaleniu sie diody PWR. 1.4 Zmiana hasla Po uruchomieniu urządzenia należy jak najszybciej zmienić nazwę użytkownika i hasło dostępu do APPro. Dzięki tej operacji zabezpieczymy urządzenie przed niepowołanymi użytkownikami. Aby zmienić hasło dostępu do APPro: 1. Zaloguj się do punktu dostępu 2. W sekcji Other kliknij pozycję Password Change. 3. W polu User Name wpisz nową nazwę użytkownika. 4. W polach New Password i Confirmed Password wpisz nowe hasło użytkownia. 5. Aby zapisać nowe ustawienia, 6. Aby przywrócić początkowe ustawienia pól, naciśnij przycisk Reset. 1.5 Zatwierdzenie i aktywowanie konfiguracji Na każdej stronie interfejsu APPro, która umożliwia zmianę parametrów oprogramowania, znajdują się przyciski OK i Apply Changes. Ich znaczenie zawsze jest takie same - przycisk OK powoduje, że nowe parametry zostaną zapisane w pamięci urządzenia, ale ich uaktywnienie nastąpi dopiero podczas następnego uruchomienia AP lub naciśnięcia przycisku Apply Changes. Naciśnięcie Apply Changes także zapisuje parametry, ale zarazem uaktywnia nowe ustawienia. 1.6 Aktualizacja oprogramowania Dzięki aktualizacji oprogramowania APPro użytkownicy mogą samodzielnie unowocześnić swoje urządzenia - skorzystać z najnowszych funkcji dodanych przez autorów APPro oraz lepiej wykorzystać te, z których np. usunięto dostrzeżone usterki. Proces aktualizacji jest bardzo prosty: należy pobrać aktualną wersję APPro z serwera, a następnie wysłać ją do urządzenia. Aby uaktualnić oprogramowanie APPro w urządzeniu: 1. Uruchom przeglądarkę internetową (np. Firefox, Opera lub Internet Explorer) 2. W przeglądarce otwórz stronę (wpisując jej adres) 3. Ze znajdującego się po prawej stronie paska wybierz najnowszą wersję oprogramowania (znajdziesz ją w sekcji Download). Podczas pobierania pojawi się prośba o podanie lokalizacji, w której ma zostać zapisany plik a APPro - wybierz najbardziej dogodną (np. c:\). Nowe oprogramowanie zostało pobrane. 4. W przeglądarce wpisz adres urządzenia AP (domyślnie jest to Gdy zostaniesz poproszony, podaj nazwę użytkownika i hasło dostępu (domyślnie: admin i admin). 5. W sekcji Other kliknij pozycję Upgrade Firmware. Pojawi się panel umożliwiający zainstalowanie nowego oprogramowania. 6. W polu Select File (Wybierz Plik) wpisz nazwę pobranego pliku z oprogramowaniem. Czynność tę można skrócić, klikając przycisk Choose (Wybierz), a następnie wskazując pobrany

5 plik w nowo otwartym oknie Otwórz. 7. Naciśnij przycisk Upload (Wyślij). 8. Aby uruchomić na urządzeniu nowe oprogramowanie, w sekcji Other kliknij pozycję Reboot (Uruchom ponownie), a następnie naciśnij przycisk Reboot. Urządzenie wykona pełny restart i uruchomi nową wersję APPro. Nie wolno instalować w urządzeniu Planet WAP-4035 oprogramowania APPro 54G starszego niż Krok po kroku: typowe konfiguracje 2.1 Tryb AP W trybie punktu dostępu urządzenie pozwala korzystać urządzeniom bezprzewodowym z zasobów sieci kablowej LAN. W tym trybie punkt dostępu działa podobnie jak wieloportowy przełącznik przekazując ruch pomiędzy siecią LAN i WLAN. Opis ten nie dotyczy pracy w trybie AP z włączoną funkcją NAT. Konfiguracje tego typu można znaleźć na następnych stronach. Podłączenie Sieć LAN można podłączyć do dowolnego portu Ethernet w punkcie dostępu (porty te oznaczono numerami od 1 do 5). Porty te pracują jak zwykły przełącznik (switch), dzięki czemu można je wykorzystać do podłączenia innych urządzeń w sieci LAN. Wymagania Aby dokonać konfiguracji urządzenia, należy przygotować dla niego adres IP i maske maskę podsieci zgodne ze schematem adresacji ustalonym przez administratora lub dostawcę łącza. Aby AP miał dostęp do sieci Internet, należy znać adresy bramy (gateway) oraz serwerów nazw (DNS). Jeśli konfiguracja punktu dostępu była wcześniej zmieniana, zaleca się przywrócenie ustawień domyślnych. Czynności do wykonania Zaloguj się do punktu dostępu (zobacz: strona #s2.2#). Za pomocą strony Wireless/Site Survey odszukaj wolny lub najmniej obciążony kanał Wi-Fi. Na stronie Wireless/Basic Settings ustaw następujące parametry: Mode: AP Access Point; ESSID: wpisz nazwę sieci np: MOJA_SIEC; Enable Packet Aggregation: usuń zaznaczenie; Channel Number: wpisz numer odszukanego wcześniej kanału; Modulation: wybierz b; Na stronie Wireless/Advanced Settings ustaw następujące parametry: Authentication Type: Auto; ACK Timeout: 255; Receiver Sensitivity: -82 dbm; TX Power: 18 dbm; Tx Rate: 11M; Block IBSS Traffic: zaznacz tę opcję, aby uniemożliwić komunikację między kartami radiowymi; NETBIOS Filtering: zaznacz tę opcję, aby między siecią LAN a bezprzewodową nie była

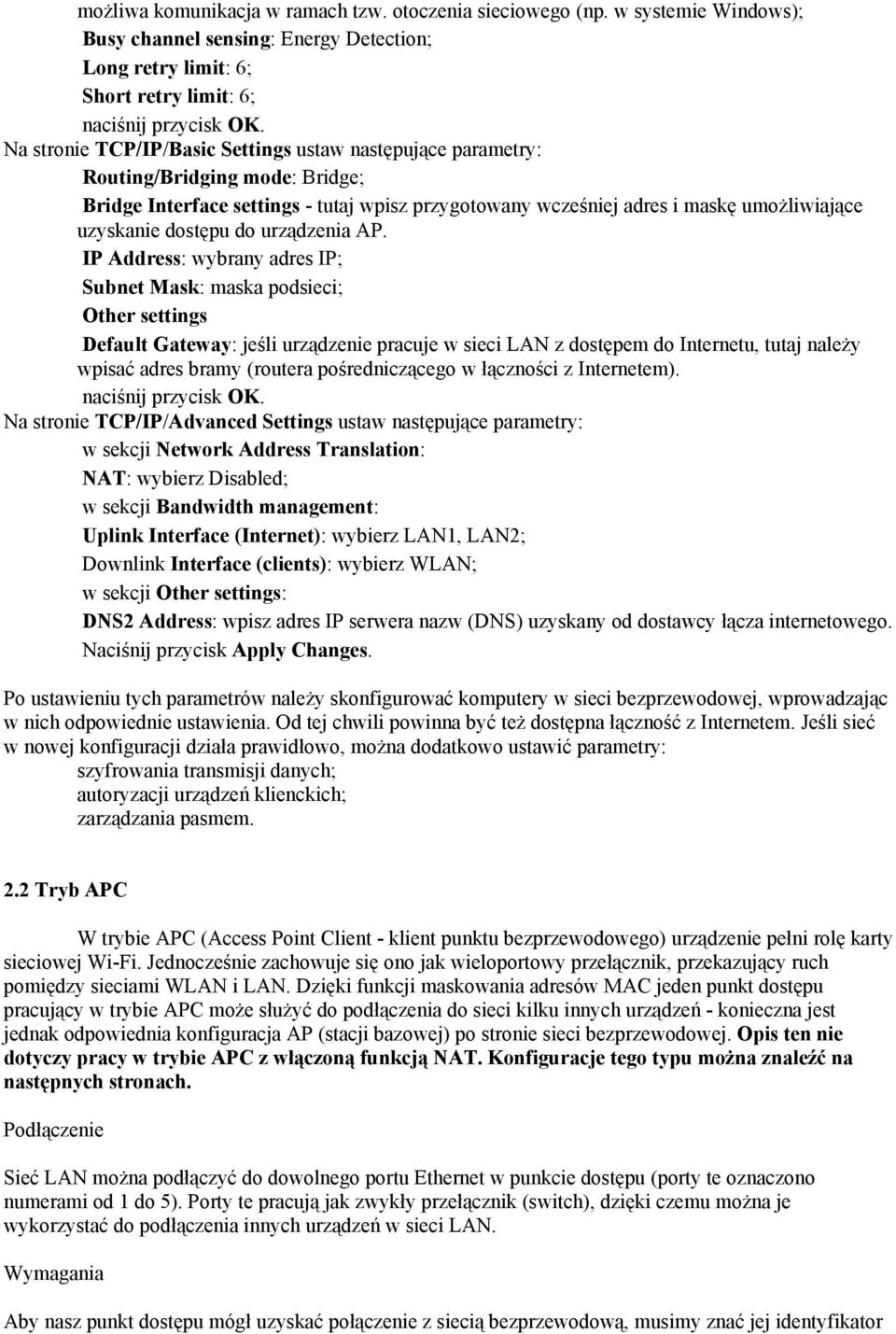

6 możliwa komunikacja w ramach tzw. otoczenia sieciowego (np. w systemie Windows); Busy channel sensing: Energy Detection; Long retry limit: 6; Short retry limit: 6; Na stronie TCP/IP/Basic Settings ustaw następujące parametry: Routing/Bridging mode: Bridge; Bridge Interface settings - tutaj wpisz przygotowany wcześniej adres i maskę umożliwiające uzyskanie dostępu do urządzenia AP. IP Address: wybrany adres IP; Subnet Mask: maska podsieci; Other settings Default Gateway: jeśli urządzenie pracuje w sieci LAN z dostępem do Internetu, tutaj należy wpisać adres bramy (routera pośredniczącego w łączności z Internetem). Na stronie TCP/IP/Advanced Settings ustaw następujące parametry: w sekcji Network Address Translation: NAT: wybierz Disabled; Uplink Interface (Internet): wybierz LAN1, LAN2; Downlink Interface (clients): wybierz WLAN; w sekcji Other settings: DNS2 Address: wpisz adres IP serwera nazw (DNS) uzyskany od dostawcy łącza internetowego. Po ustawieniu tych parametrów należy skonfigurować komputery w sieci bezprzewodowej, wprowadzając w nich odpowiednie ustawienia. Od tej chwili powinna być też dostępna łączność z Internetem. Jeśli sieć w nowej konfiguracji działa prawidłowo, można dodatkowo ustawić parametry: szyfrowania transmisji danych; autoryzacji urządzeń klienckich; zarządzania pasmem. 2.2 Tryb APC W trybie APC (Access Point Client - klient punktu bezprzewodowego) urządzenie pełni rolę karty sieciowej Wi-Fi. Jednocześnie zachowuje się ono jak wieloportowy przełącznik, przekazujący ruch pomiędzy sieciami WLAN i LAN. Dzięki funkcji maskowania adresów MAC jeden punkt dostępu pracujący w trybie APC może służyć do podłączenia do sieci kilku innych urządzeń - konieczna jest jednak odpowiednia konfiguracja AP (stacji bazowej) po stronie sieci bezprzewodowej. Opis ten nie dotyczy pracy w trybie APC z włączoną funkcją NAT. Konfiguracje tego typu można znaleźć na następnych stronach. Podłączenie Sieć LAN można podłączyć do dowolnego portu Ethernet w punkcie dostępu (porty te oznaczono numerami od 1 do 5). Porty te pracują jak zwykły przełącznik (switch), dzięki czemu można je wykorzystać do podłączenia innych urządzeń w sieci LAN. Wymagania Aby nasz punkt dostępu mógł uzyskać połączenie z siecią bezprzewodową, musimy znać jej identyfikator

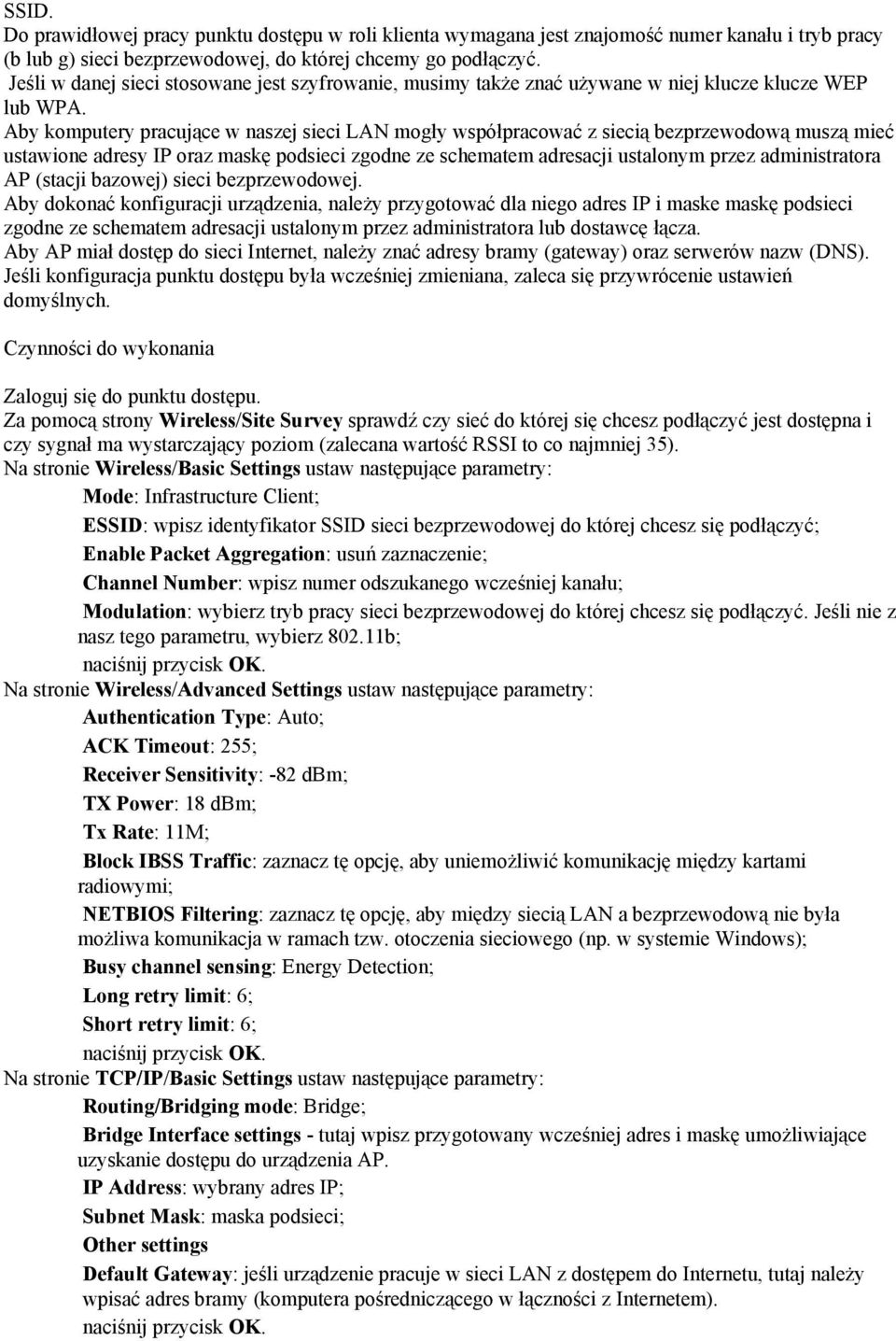

7 SSID. Do prawidłowej pracy punktu dostępu w roli klienta wymagana jest znajomość numer kanału i tryb pracy (b lub g) sieci bezprzewodowej, do której chcemy go podłączyć. Jeśli w danej sieci stosowane jest szyfrowanie, musimy także znać używane w niej klucze klucze WEP lub WPA. Aby komputery pracujące w naszej sieci LAN mogły współpracować z siecią bezprzewodową muszą mieć ustawione adresy IP oraz maskę podsieci zgodne ze schematem adresacji ustalonym przez administratora AP (stacji bazowej) sieci bezprzewodowej. Aby dokonać konfiguracji urządzenia, należy przygotować dla niego adres IP i maske maskę podsieci zgodne ze schematem adresacji ustalonym przez administratora lub dostawcę łącza. Aby AP miał dostęp do sieci Internet, należy znać adresy bramy (gateway) oraz serwerów nazw (DNS). Jeśli konfiguracja punktu dostępu była wcześniej zmieniana, zaleca się przywrócenie ustawień domyślnych. Czynności do wykonania Zaloguj się do punktu dostępu. Za pomocą strony Wireless/Site Survey sprawdź czy sieć do której się chcesz podłączyć jest dostępna i czy sygnał ma wystarczający poziom (zalecana wartość RSSI to co najmniej 35). Na stronie Wireless/Basic Settings ustaw następujące parametry: Mode: Infrastructure Client; ESSID: wpisz identyfikator SSID sieci bezprzewodowej do której chcesz się podłączyć; Enable Packet Aggregation: usuń zaznaczenie; Channel Number: wpisz numer odszukanego wcześniej kanału; Modulation: wybierz tryb pracy sieci bezprzewodowej do której chcesz się podłączyć. Jeśli nie z nasz tego parametru, wybierz b; Na stronie Wireless/Advanced Settings ustaw następujące parametry: Authentication Type: Auto; ACK Timeout: 255; Receiver Sensitivity: -82 dbm; TX Power: 18 dbm; Tx Rate: 11M; Block IBSS Traffic: zaznacz tę opcję, aby uniemożliwić komunikację między kartami radiowymi; NETBIOS Filtering: zaznacz tę opcję, aby między siecią LAN a bezprzewodową nie była możliwa komunikacja w ramach tzw. otoczenia sieciowego (np. w systemie Windows); Busy channel sensing: Energy Detection; Long retry limit: 6; Short retry limit: 6; Na stronie TCP/IP/Basic Settings ustaw następujące parametry: Routing/Bridging mode: Bridge; Bridge Interface settings - tutaj wpisz przygotowany wcześniej adres i maskę umożliwiające uzyskanie dostępu do urządzenia AP. IP Address: wybrany adres IP; Subnet Mask: maska podsieci; Other settings Default Gateway: jeśli urządzenie pracuje w sieci LAN z dostępem do Internetu, tutaj należy wpisać adres bramy (komputera pośredniczącego w łączności z Internetem).

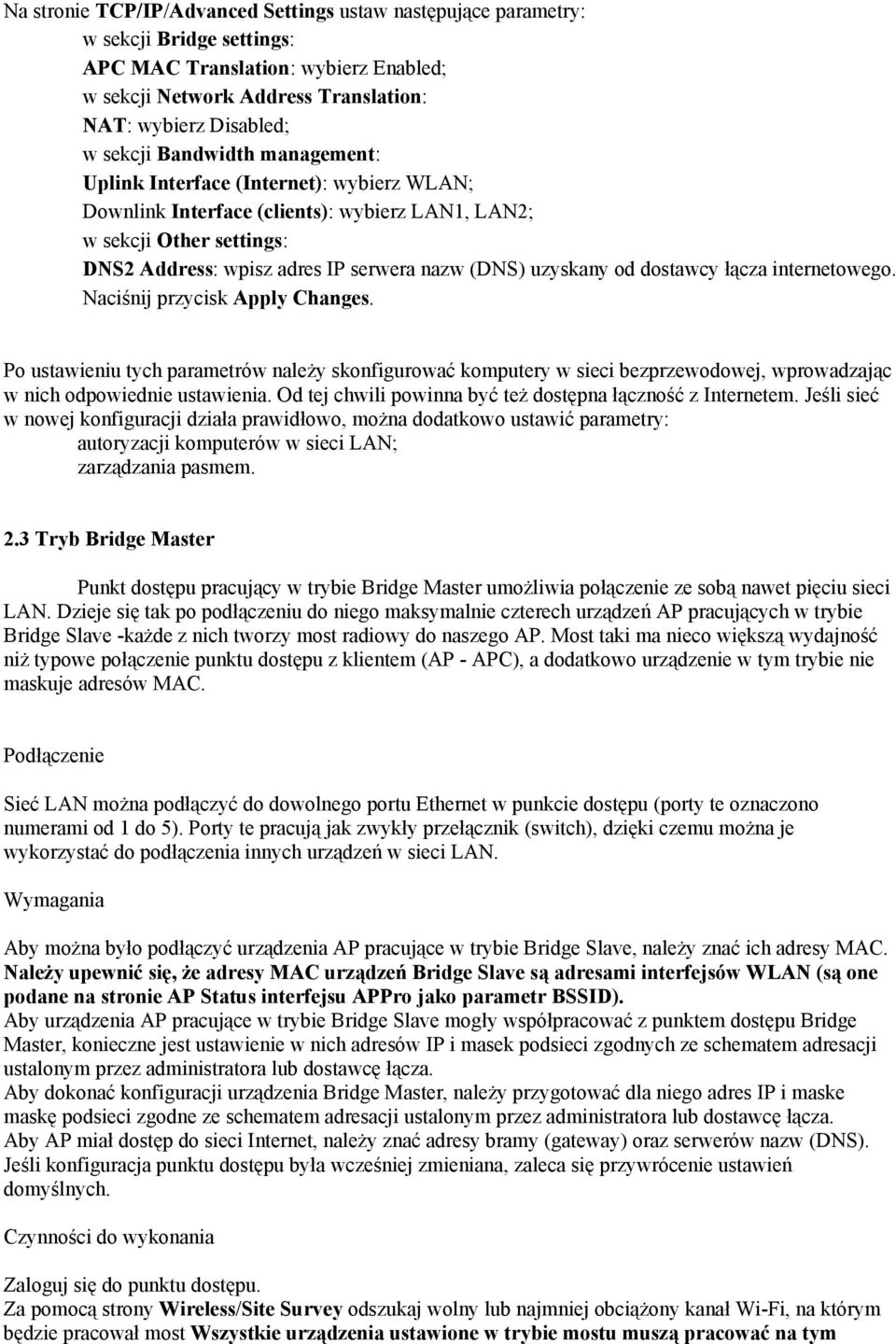

8 Na stronie TCP/IP/Advanced Settings ustaw następujące parametry: w sekcji Bridge settings: APC MAC Translation: wybierz Enabled; w sekcji Network Address Translation: NAT: wybierz Disabled; Uplink Interface (Internet): wybierz WLAN; Downlink Interface (clients): wybierz LAN1, LAN2; w sekcji Other settings: DNS2 Address: wpisz adres IP serwera nazw (DNS) uzyskany od dostawcy łącza internetowego. Po ustawieniu tych parametrów należy skonfigurować komputery w sieci bezprzewodowej, wprowadzając w nich odpowiednie ustawienia. Od tej chwili powinna być też dostępna łączność z Internetem. Jeśli sieć w nowej konfiguracji działa prawidłowo, można dodatkowo ustawić parametry: autoryzacji komputerów w sieci LAN; zarządzania pasmem. 2.3 Tryb Bridge Master Punkt dostępu pracujący w trybie Bridge Master umożliwia połączenie ze sobą nawet pięciu sieci LAN. Dzieje się tak po podłączeniu do niego maksymalnie czterech urządzeń AP pracujących w trybie Bridge Slave -każde z nich tworzy most radiowy do naszego AP. Most taki ma nieco większą wydajność niż typowe połączenie punktu dostępu z klientem (AP - APC), a dodatkowo urządzenie w tym trybie nie maskuje adresów MAC. Podłączenie Sieć LAN można podłączyć do dowolnego portu Ethernet w punkcie dostępu (porty te oznaczono numerami od 1 do 5). Porty te pracują jak zwykły przełącznik (switch), dzięki czemu można je wykorzystać do podłączenia innych urządzeń w sieci LAN. Wymagania Aby można było podłączyć urządzenia AP pracujące w trybie Bridge Slave, należy znać ich adresy MAC. Należy upewnić się, że adresy MAC urządzeń Bridge Slave są adresami interfejsów WLAN (są one podane na stronie AP Status interfejsu APPro jako parametr BSSID). Aby urządzenia AP pracujące w trybie Bridge Slave mogły współpracować z punktem dostępu Bridge Master, konieczne jest ustawienie w nich adresów IP i masek podsieci zgodnych ze schematem adresacji ustalonym przez administratora lub dostawcę łącza. Aby dokonać konfiguracji urządzenia Bridge Master, należy przygotować dla niego adres IP i maske maskę podsieci zgodne ze schematem adresacji ustalonym przez administratora lub dostawcę łącza. Aby AP miał dostęp do sieci Internet, należy znać adresy bramy (gateway) oraz serwerów nazw (DNS). Jeśli konfiguracja punktu dostępu była wcześniej zmieniana, zaleca się przywrócenie ustawień domyślnych. Czynności do wykonania Zaloguj się do punktu dostępu. Za pomocą strony Wireless/Site Survey odszukaj wolny lub najmniej obciążony kanał Wi-Fi, na którym będzie pracował most Wszystkie urządzenia ustawione w trybie mostu muszą pracować na tym

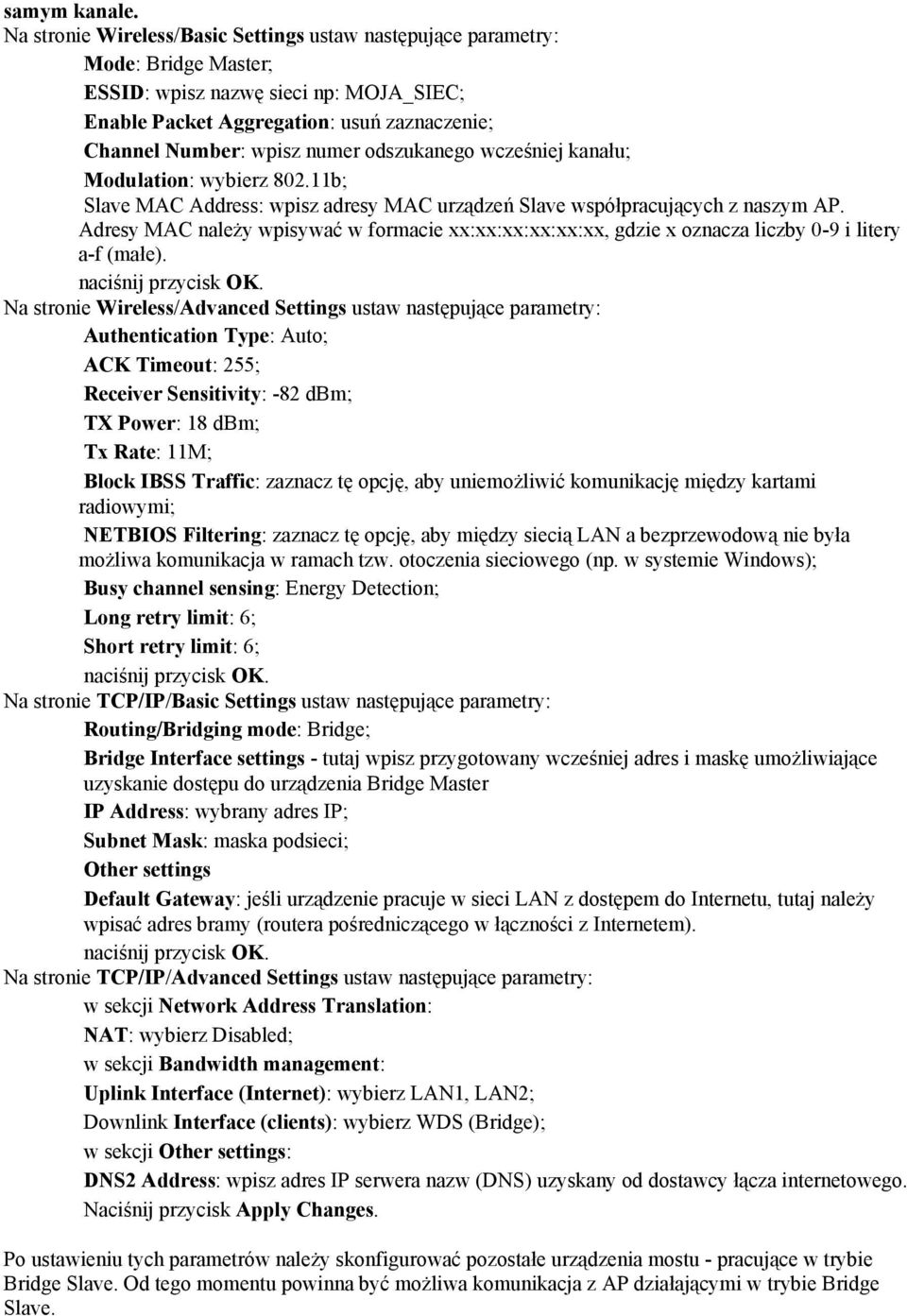

9 samym kanale. Na stronie Wireless/Basic Settings ustaw następujące parametry: Mode: Bridge Master; ESSID: wpisz nazwę sieci np: MOJA_SIEC; Enable Packet Aggregation: usuń zaznaczenie; Channel Number: wpisz numer odszukanego wcześniej kanału; Modulation: wybierz b; Slave MAC Address: wpisz adresy MAC urządzeń Slave współpracujących z naszym AP. Adresy MAC należy wpisywać w formacie xx:xx:xx:xx:xx:xx, gdzie x oznacza liczby 0-9 i litery a-f (małe). Na stronie Wireless/Advanced Settings ustaw następujące parametry: Authentication Type: Auto; ACK Timeout: 255; Receiver Sensitivity: -82 dbm; TX Power: 18 dbm; Tx Rate: 11M; Block IBSS Traffic: zaznacz tę opcję, aby uniemożliwić komunikację między kartami radiowymi; NETBIOS Filtering: zaznacz tę opcję, aby między siecią LAN a bezprzewodową nie była możliwa komunikacja w ramach tzw. otoczenia sieciowego (np. w systemie Windows); Busy channel sensing: Energy Detection; Long retry limit: 6; Short retry limit: 6; Na stronie TCP/IP/Basic Settings ustaw następujące parametry: Routing/Bridging mode: Bridge; Bridge Interface settings - tutaj wpisz przygotowany wcześniej adres i maskę umożliwiające uzyskanie dostępu do urządzenia Bridge Master IP Address: wybrany adres IP; Subnet Mask: maska podsieci; Other settings Default Gateway: jeśli urządzenie pracuje w sieci LAN z dostępem do Internetu, tutaj należy wpisać adres bramy (routera pośredniczącego w łączności z Internetem). Na stronie TCP/IP/Advanced Settings ustaw następujące parametry: w sekcji Network Address Translation: NAT: wybierz Disabled; Uplink Interface (Internet): wybierz LAN1, LAN2; Downlink Interface (clients): wybierz WDS (Bridge); w sekcji Other settings: DNS2 Address: wpisz adres IP serwera nazw (DNS) uzyskany od dostawcy łącza internetowego. Po ustawieniu tych parametrów należy skonfigurować pozostałe urządzenia mostu - pracujące w trybie Bridge Slave. Od tego momentu powinna być możliwa komunikacja z AP działającymi w trybie Bridge Slave.

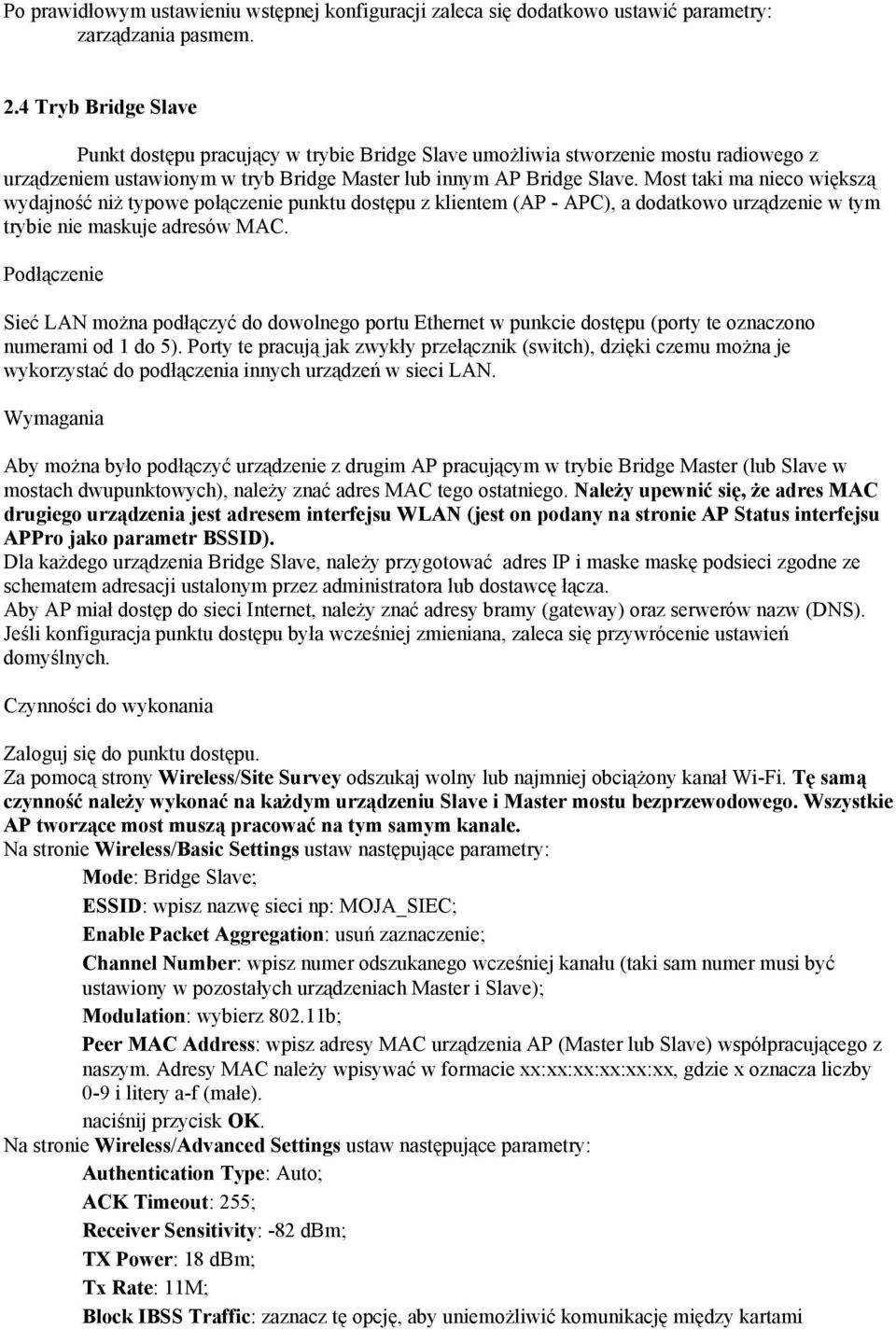

10 Po prawidłowym ustawieniu wstępnej konfiguracji zaleca się dodatkowo ustawić parametry: zarządzania pasmem. 2.4 Tryb Bridge Slave Punkt dostępu pracujący w trybie Bridge Slave umożliwia stworzenie mostu radiowego z urządzeniem ustawionym w tryb Bridge Master lub innym AP Bridge Slave. Most taki ma nieco większą wydajność niż typowe połączenie punktu dostępu z klientem (AP - APC), a dodatkowo urządzenie w tym trybie nie maskuje adresów MAC. Podłączenie Sieć LAN można podłączyć do dowolnego portu Ethernet w punkcie dostępu (porty te oznaczono numerami od 1 do 5). Porty te pracują jak zwykły przełącznik (switch), dzięki czemu można je wykorzystać do podłączenia innych urządzeń w sieci LAN. Wymagania Aby można było podłączyć urządzenie z drugim AP pracującym w trybie Bridge Master (lub Slave w mostach dwupunktowych), należy znać adres MAC tego ostatniego. Należy upewnić się, że adres MAC drugiego urządzenia jest adresem interfejsu WLAN (jest on podany na stronie AP Status interfejsu APPro jako parametr BSSID). Dla każdego urządzenia Bridge Slave, należy przygotować adres IP i maske maskę podsieci zgodne ze schematem adresacji ustalonym przez administratora lub dostawcę łącza. Aby AP miał dostęp do sieci Internet, należy znać adresy bramy (gateway) oraz serwerów nazw (DNS). Jeśli konfiguracja punktu dostępu była wcześniej zmieniana, zaleca się przywrócenie ustawień domyślnych. Czynności do wykonania Zaloguj się do punktu dostępu. Za pomocą strony Wireless/Site Survey odszukaj wolny lub najmniej obciążony kanał Wi-Fi. Tę samą czynność należy wykonać na każdym urządzeniu Slave i Master mostu bezprzewodowego. Wszystkie AP tworzące most muszą pracować na tym samym kanale. Na stronie Wireless/Basic Settings ustaw następujące parametry: Mode: Bridge Slave; ESSID: wpisz nazwę sieci np: MOJA_SIEC; Enable Packet Aggregation: usuń zaznaczenie; Channel Number: wpisz numer odszukanego wcześniej kanału (taki sam numer musi być ustawiony w pozostałych urządzeniach Master i Slave); Modulation: wybierz b; Peer MAC Address: wpisz adresy MAC urządzenia AP (Master lub Slave) współpracującego z naszym. Adresy MAC należy wpisywać w formacie xx:xx:xx:xx:xx:xx, gdzie x oznacza liczby 0-9 i litery a-f (małe). Na stronie Wireless/Advanced Settings ustaw następujące parametry: Authentication Type: Auto; ACK Timeout: 255; Receiver Sensitivity: -82 dbm; TX Power: 18 dbm; Tx Rate: 11M; Block IBSS Traffic: zaznacz tę opcję, aby uniemożliwić komunikację między kartami

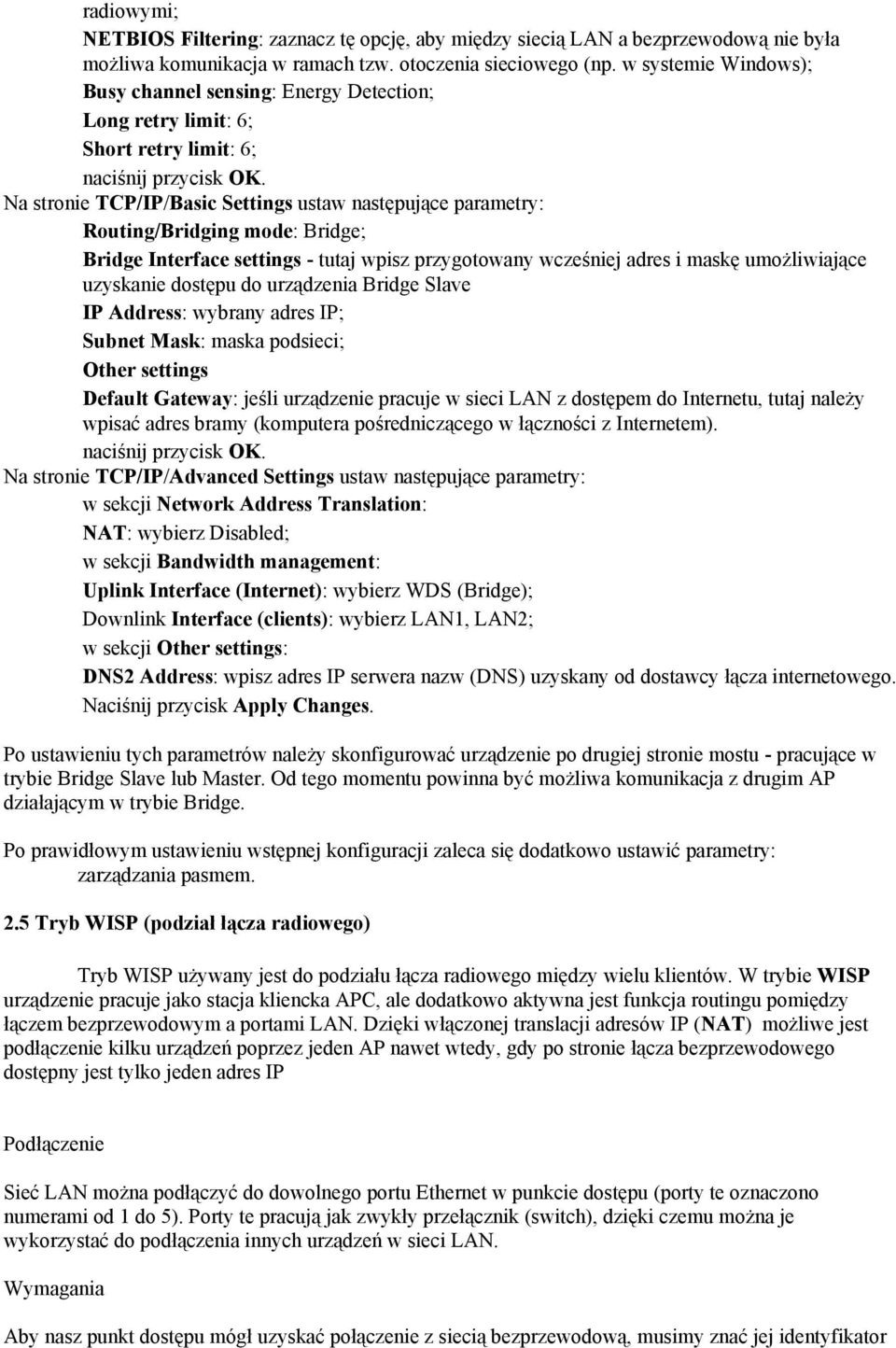

11 radiowymi; NETBIOS Filtering: zaznacz tę opcję, aby między siecią LAN a bezprzewodową nie była możliwa komunikacja w ramach tzw. otoczenia sieciowego (np. w systemie Windows); Busy channel sensing: Energy Detection; Long retry limit: 6; Short retry limit: 6; Na stronie TCP/IP/Basic Settings ustaw następujące parametry: Routing/Bridging mode: Bridge; Bridge Interface settings - tutaj wpisz przygotowany wcześniej adres i maskę umożliwiające uzyskanie dostępu do urządzenia Bridge Slave IP Address: wybrany adres IP; Subnet Mask: maska podsieci; Other settings Default Gateway: jeśli urządzenie pracuje w sieci LAN z dostępem do Internetu, tutaj należy wpisać adres bramy (komputera pośredniczącego w łączności z Internetem). Na stronie TCP/IP/Advanced Settings ustaw następujące parametry: w sekcji Network Address Translation: NAT: wybierz Disabled; Uplink Interface (Internet): wybierz WDS (Bridge); Downlink Interface (clients): wybierz LAN1, LAN2; w sekcji Other settings: DNS2 Address: wpisz adres IP serwera nazw (DNS) uzyskany od dostawcy łącza internetowego. Po ustawieniu tych parametrów należy skonfigurować urządzenie po drugiej stronie mostu - pracujące w trybie Bridge Slave lub Master. Od tego momentu powinna być możliwa komunikacja z drugim AP działającym w trybie Bridge. Po prawidłowym ustawieniu wstępnej konfiguracji zaleca się dodatkowo ustawić parametry: zarządzania pasmem. 2.5 Tryb WISP (podział łącza radiowego) Tryb WISP używany jest do podziału łącza radiowego między wielu klientów. W trybie WISP urządzenie pracuje jako stacja kliencka APC, ale dodatkowo aktywna jest funkcja routingu pomiędzy łączem bezprzewodowym a portami LAN. Dzięki włączonej translacji adresów IP (NAT) możliwe jest podłączenie kilku urządzeń poprzez jeden AP nawet wtedy, gdy po stronie łącza bezprzewodowego dostępny jest tylko jeden adres IP Podłączenie Sieć LAN można podłączyć do dowolnego portu Ethernet w punkcie dostępu (porty te oznaczono numerami od 1 do 5). Porty te pracują jak zwykły przełącznik (switch), dzięki czemu można je wykorzystać do podłączenia innych urządzeń w sieci LAN. Wymagania Aby nasz punkt dostępu mógł uzyskać połączenie z siecią bezprzewodową, musimy znać jej identyfikator

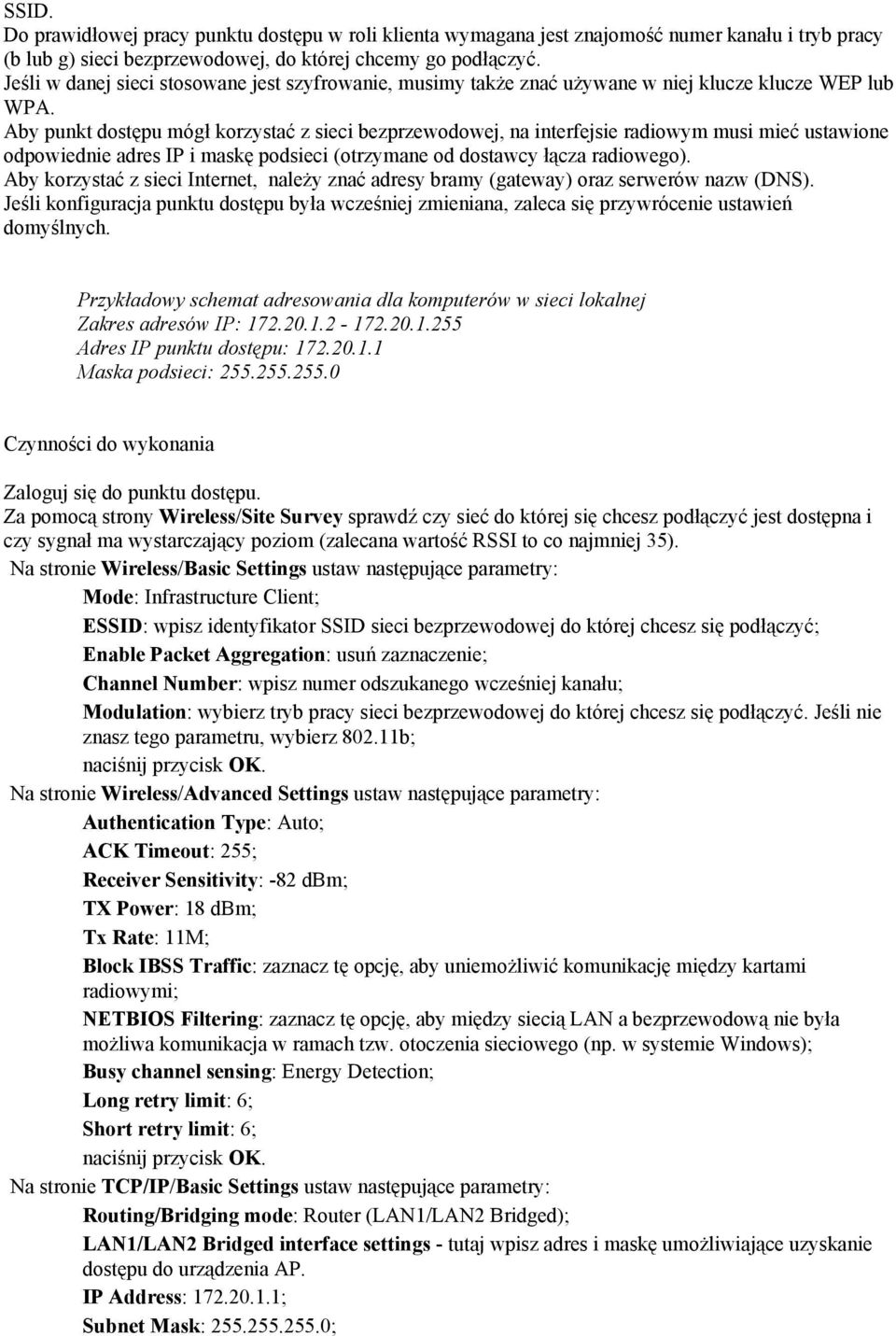

12 SSID. Do prawidłowej pracy punktu dostępu w roli klienta wymagana jest znajomość numer kanału i tryb pracy (b lub g) sieci bezprzewodowej, do której chcemy go podłączyć. Jeśli w danej sieci stosowane jest szyfrowanie, musimy także znać używane w niej klucze klucze WEP lub WPA. Aby punkt dostępu mógł korzystać z sieci bezprzewodowej, na interfejsie radiowym musi mieć ustawione odpowiednie adres IP i maskę podsieci (otrzymane od dostawcy łącza radiowego). Aby korzystać z sieci Internet, należy znać adresy bramy (gateway) oraz serwerów nazw (DNS). Jeśli konfiguracja punktu dostępu była wcześniej zmieniana, zaleca się przywrócenie ustawień domyślnych. Przykładowy schemat adresowania dla komputerów w sieci lokalnej Zakres adresów IP: Adres IP punktu dostępu: Maska podsieci: Czynności do wykonania Zaloguj się do punktu dostępu. Za pomocą strony Wireless/Site Survey sprawdź czy sieć do której się chcesz podłączyć jest dostępna i czy sygnał ma wystarczający poziom (zalecana wartość RSSI to co najmniej 35). Na stronie Wireless/Basic Settings ustaw następujące parametry: Mode: Infrastructure Client; ESSID: wpisz identyfikator SSID sieci bezprzewodowej do której chcesz się podłączyć; Enable Packet Aggregation: usuń zaznaczenie; Channel Number: wpisz numer odszukanego wcześniej kanału; Modulation: wybierz tryb pracy sieci bezprzewodowej do której chcesz się podłączyć. Jeśli nie znasz tego parametru, wybierz b; Na stronie Wireless/Advanced Settings ustaw następujące parametry: Authentication Type: Auto; ACK Timeout: 255; Receiver Sensitivity: -82 dbm; TX Power: 18 dbm; Tx Rate: 11M; Block IBSS Traffic: zaznacz tę opcję, aby uniemożliwić komunikację między kartami radiowymi; NETBIOS Filtering: zaznacz tę opcję, aby między siecią LAN a bezprzewodową nie była możliwa komunikacja w ramach tzw. otoczenia sieciowego (np. w systemie Windows); Busy channel sensing: Energy Detection; Long retry limit: 6; Short retry limit: 6; Na stronie TCP/IP/Basic Settings ustaw następujące parametry: Routing/Bridging mode: Router (LAN1/LAN2 Bridged); LAN1/LAN2 Bridged interface settings - tutaj wpisz adres i maskę umożliwiające uzyskanie dostępu do urządzenia AP. IP Address: ; Subnet Mask: ;

13 WLAN Interface settings - tutaj wpisz parametry otrzymane od dostawcy łącza radiowego. IP Address: adres IP otrzymany od dostawcy łącza; Subnet Mask: maska podsieci otrzymana od dostawcy łącza; Other settings Default Gateway: adres bramy (routera pośredniczącego w łączności z Internetem), otrzymany od dostawcy łącza radiowego. Na stronie TCP/IP/Advanced Settings ustaw następujące parametry: w sekcji Bridge settings: APC MAC Translation: wybierz Enabled; w sekcji Network Address Translation: NAT: wybierz Enabled; Outside Interface (Internet): wybierz WLAN; Inside Interface (clients): wybierz LAN1, LAN2; Uplink Interface (Internet): wybierz WLAN; Downlink Interface (clients): wybierz LAN1, LAN2; w sekcji Other settings: DNS2 Address: wpisz adres IP serwera nazw (DNS) uzyskany od dostawcy łącza internetowego. Po wprowadzeniu tych parametrów należy skonfigurować komputery w sieci lokalnej, wprowadzając następujące ustawienia: Adres IP: unikatowy z zakresu ; Maska podsieci: ; Adres bramy (gateway): ; Serwer DNS: dostarczony przez dostawcę łącza radiowego lub jeden z serwerów ogólnodostępnych, np: Od tego momentu powinna być możliwa komunikacja przez Internet. Po prawidłowym ustawieniu wstępnej konfiguracji zaleca się dodatkowo ustawić parametry: autoryzacji urządzeń klienckich; zarządzania pasmem; serwera DHCP 2.6 Tryb Wireless Router (podział łącza WAN) Poniższy opis dotyczy konfiguracji APPro do podziału łącza WAN (najczęściej: Internetowego) dostarczanego przez interfejs Ethernet. W ustawieniach tych zawarto funkcję NAT oraz równorzędny dostęp do sieci zewnętrznej zarówno dla urządzeń pracujących w sieci LAN, jak i bezprzewodowej. Wymagania Łącze internetowe należy doprowadzić do portu oznaczonego numerem 5. Wewnętrzną sieć LAN należy podłączyć do dowolnych portów 1-4 urządzenia AP. Aby punkt dostępu mógł korzystać z sieci Internet na interfejsie WAN musi mieć ustawione odpowiednie adres IP i maskę podsieci (otrzymane od dostawcy łącza). Aby korzystać z sieci Internet, należy znać adresy bramy (gateway) oraz serwerów nazw (DNS). Jeśli konfiguracja punktu dostępu była wcześniej zmieniana, zaleca się przywrócenie ustawień domyślnych.

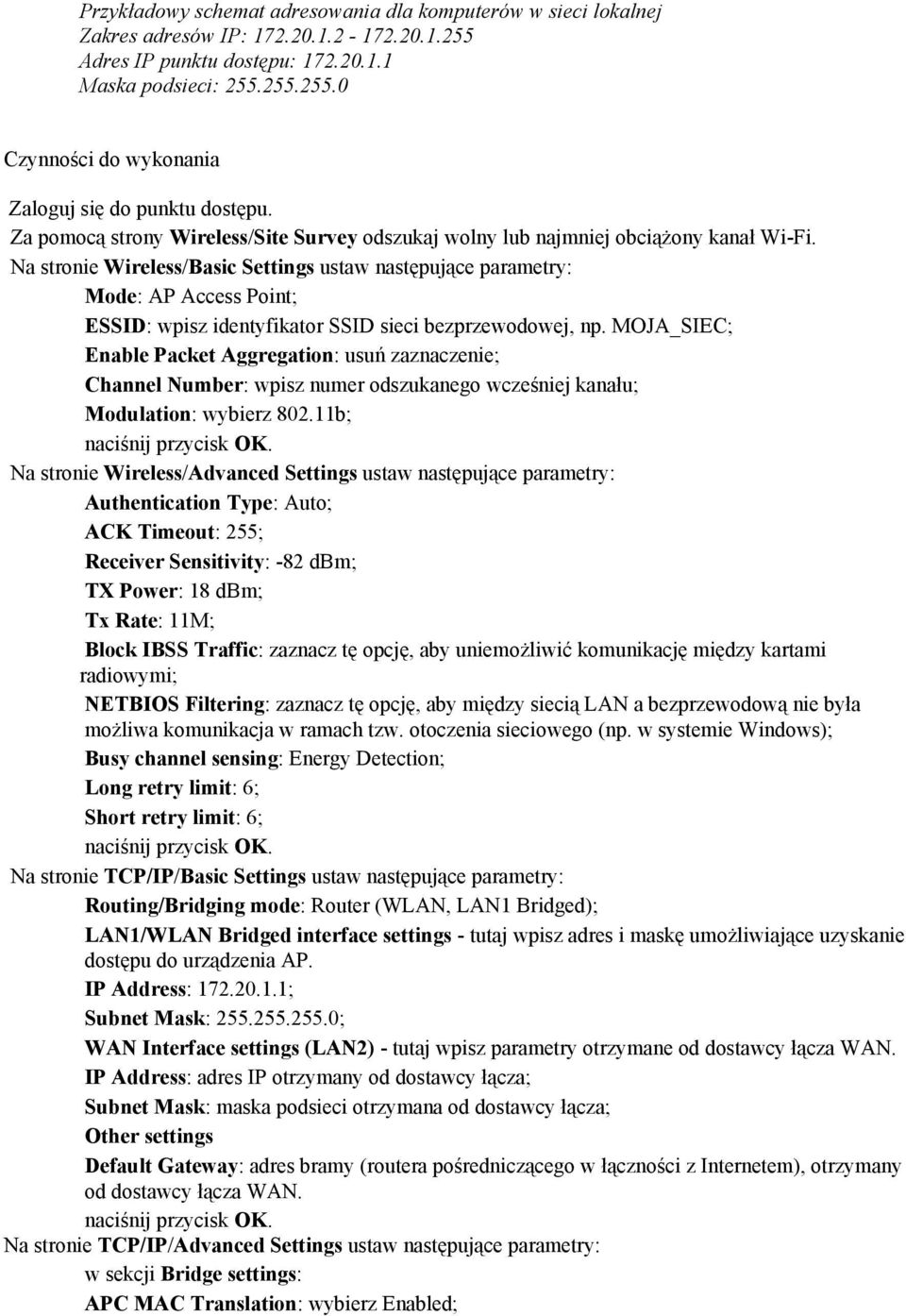

14 Przykładowy schemat adresowania dla komputerów w sieci lokalnej Zakres adresów IP: Adres IP punktu dostępu: Maska podsieci: Czynności do wykonania Zaloguj się do punktu dostępu. Za pomocą strony Wireless/Site Survey odszukaj wolny lub najmniej obciążony kanał Wi-Fi. Na stronie Wireless/Basic Settings ustaw następujące parametry: Mode: AP Access Point; ESSID: wpisz identyfikator SSID sieci bezprzewodowej, np. MOJA_SIEC; Enable Packet Aggregation: usuń zaznaczenie; Channel Number: wpisz numer odszukanego wcześniej kanału; Modulation: wybierz b; Na stronie Wireless/Advanced Settings ustaw następujące parametry: Authentication Type: Auto; ACK Timeout: 255; Receiver Sensitivity: -82 dbm; TX Power: 18 dbm; Tx Rate: 11M; Block IBSS Traffic: zaznacz tę opcję, aby uniemożliwić komunikację między kartami radiowymi; NETBIOS Filtering: zaznacz tę opcję, aby między siecią LAN a bezprzewodową nie była możliwa komunikacja w ramach tzw. otoczenia sieciowego (np. w systemie Windows); Busy channel sensing: Energy Detection; Long retry limit: 6; Short retry limit: 6; Na stronie TCP/IP/Basic Settings ustaw następujące parametry: Routing/Bridging mode: Router (WLAN, LAN1 Bridged); LAN1/WLAN Bridged interface settings - tutaj wpisz adres i maskę umożliwiające uzyskanie dostępu do urządzenia AP. IP Address: ; Subnet Mask: ; WAN Interface settings (LAN2) - tutaj wpisz parametry otrzymane od dostawcy łącza WAN. IP Address: adres IP otrzymany od dostawcy łącza; Subnet Mask: maska podsieci otrzymana od dostawcy łącza; Other settings Default Gateway: adres bramy (routera pośredniczącego w łączności z Internetem), otrzymany od dostawcy łącza WAN. Na stronie TCP/IP/Advanced Settings ustaw następujące parametry: w sekcji Bridge settings: APC MAC Translation: wybierz Enabled;

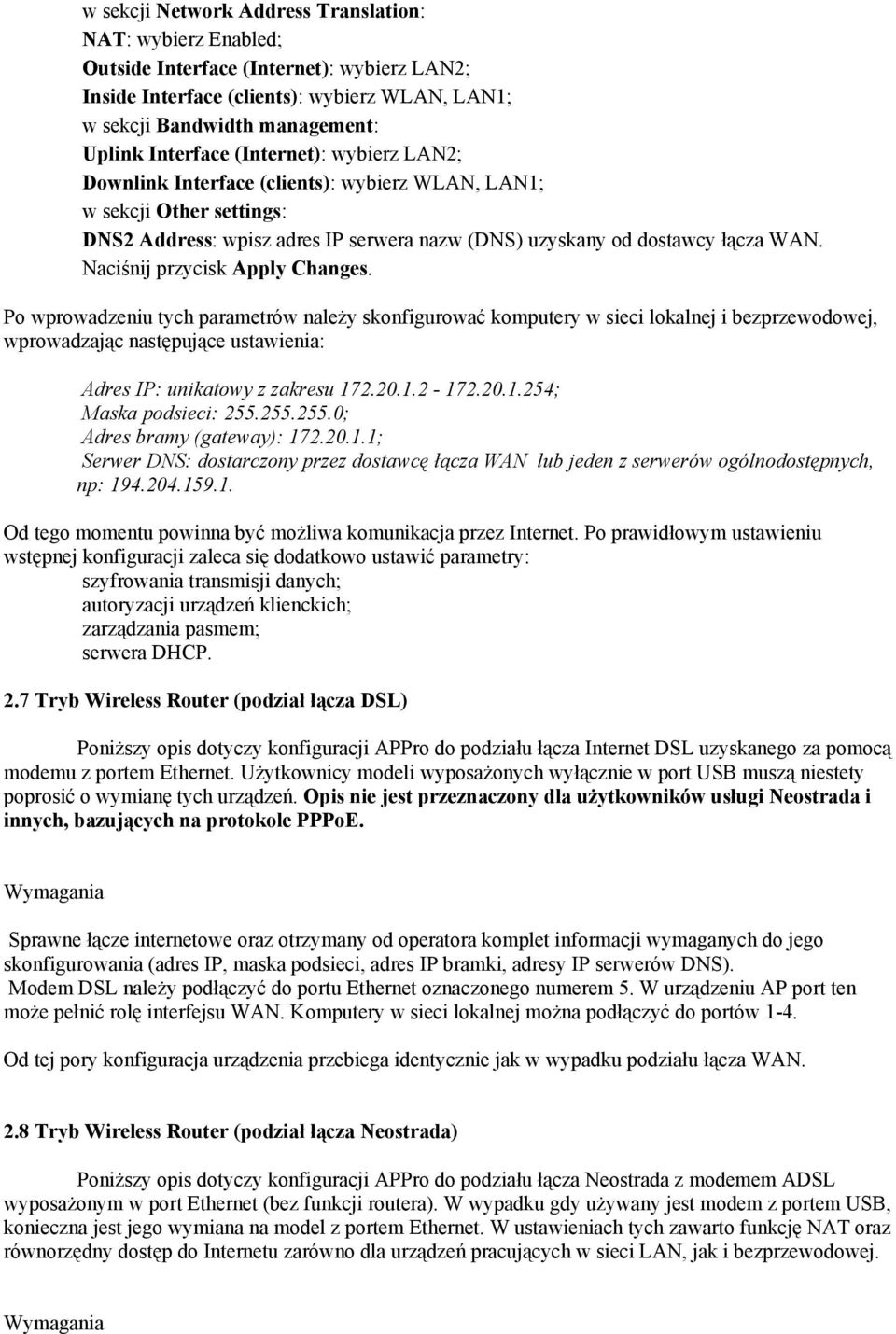

15 w sekcji Network Address Translation: NAT: wybierz Enabled; Outside Interface (Internet): wybierz LAN2; Inside Interface (clients): wybierz WLAN, LAN1; Uplink Interface (Internet): wybierz LAN2; Downlink Interface (clients): wybierz WLAN, LAN1; w sekcji Other settings: DNS2 Address: wpisz adres IP serwera nazw (DNS) uzyskany od dostawcy łącza WAN. Po wprowadzeniu tych parametrów należy skonfigurować komputery w sieci lokalnej i bezprzewodowej, wprowadzając następujące ustawienia: Adres IP: unikatowy z zakresu ; Maska podsieci: ; Adres bramy (gateway): ; Serwer DNS: dostarczony przez dostawcę łącza WAN lub jeden z serwerów ogólnodostępnych, np: Od tego momentu powinna być możliwa komunikacja przez Internet. Po prawidłowym ustawieniu wstępnej konfiguracji zaleca się dodatkowo ustawić parametry: szyfrowania transmisji danych; autoryzacji urządzeń klienckich; zarządzania pasmem; serwera DHCP. 2.7 Tryb Wireless Router (podział łącza DSL) Poniższy opis dotyczy konfiguracji APPro do podziału łącza Internet DSL uzyskanego za pomocą modemu z portem Ethernet. Użytkownicy modeli wyposażonych wyłącznie w port USB muszą niestety poprosić o wymianę tych urządzeń. Opis nie jest przeznaczony dla użytkowników usługi Neostrada i innych, bazujących na protokole PPPoE. Wymagania Sprawne łącze internetowe oraz otrzymany od operatora komplet informacji wymaganych do jego skonfigurowania (adres IP, maska podsieci, adres IP bramki, adresy IP serwerów DNS). Modem DSL należy podłączyć do portu Ethernet oznaczonego numerem 5. W urządzeniu AP port ten może pełnić rolę interfejsu WAN. Komputery w sieci lokalnej można podłączyć do portów 1-4. Od tej pory konfiguracja urządzenia przebiega identycznie jak w wypadku podziału łącza WAN. 2.8 Tryb Wireless Router (podział łącza Neostrada) Poniższy opis dotyczy konfiguracji APPro do podziału łącza Neostrada z modemem ADSL wyposażonym w port Ethernet (bez funkcji routera). W wypadku gdy używany jest modem z portem USB, konieczna jest jego wymiana na model z portem Ethernet. W ustawieniach tych zawarto funkcję NAT oraz równorzędny dostęp do Internetu zarówno dla urządzeń pracujących w sieci LAN, jak i bezprzewodowej. Wymagania

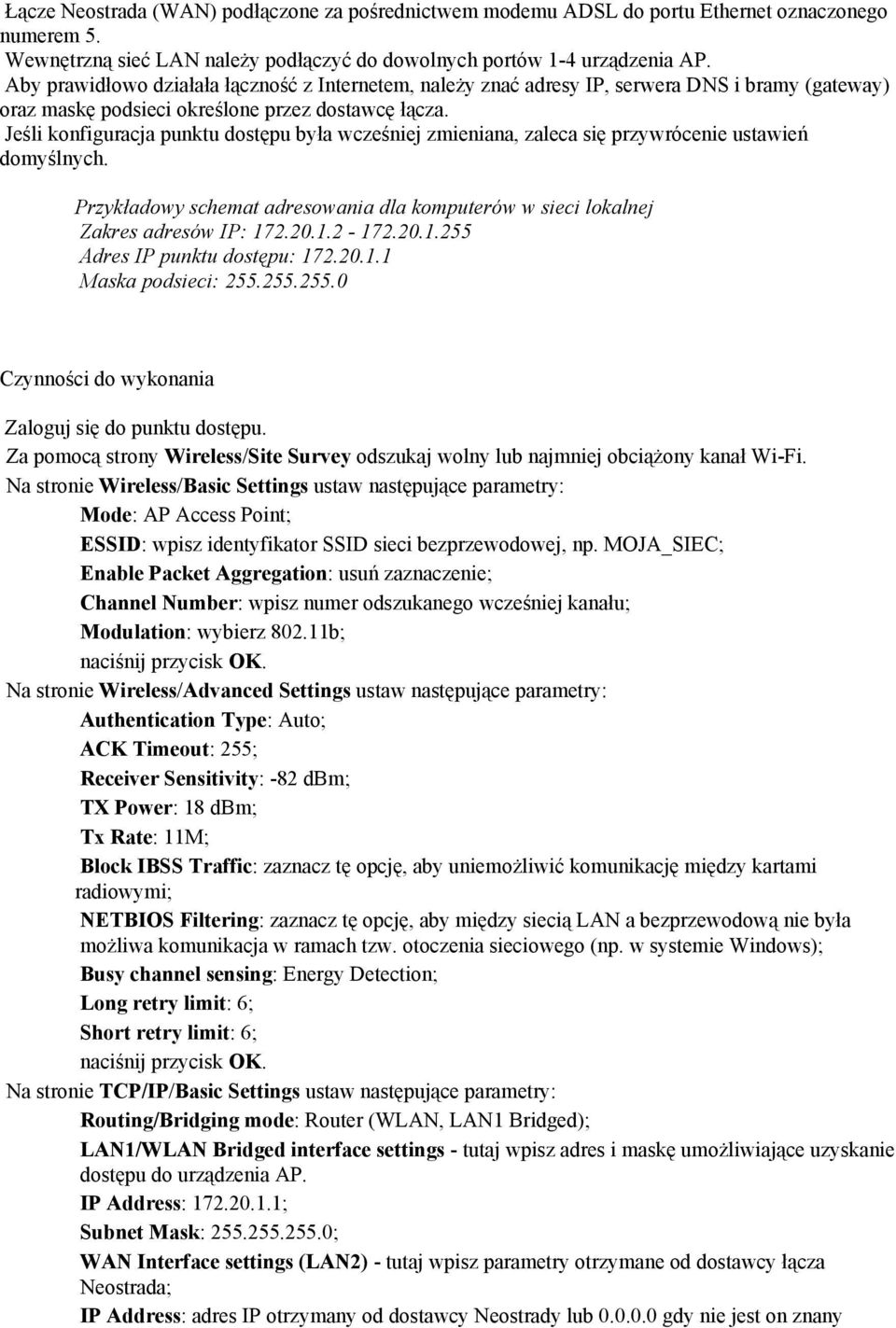

16 Łącze Neostrada (WAN) podłączone za pośrednictwem modemu ADSL do portu Ethernet oznaczonego numerem 5. Wewnętrzną sieć LAN należy podłączyć do dowolnych portów 1-4 urządzenia AP. Aby prawidłowo działała łączność z Internetem, należy znać adresy IP, serwera DNS i bramy (gateway) oraz maskę podsieci określone przez dostawcę łącza. Jeśli konfiguracja punktu dostępu była wcześniej zmieniana, zaleca się przywrócenie ustawień domyślnych. Przykładowy schemat adresowania dla komputerów w sieci lokalnej Zakres adresów IP: Adres IP punktu dostępu: Maska podsieci: Czynności do wykonania Zaloguj się do punktu dostępu. Za pomocą strony Wireless/Site Survey odszukaj wolny lub najmniej obciążony kanał Wi-Fi. Na stronie Wireless/Basic Settings ustaw następujące parametry: Mode: AP Access Point; ESSID: wpisz identyfikator SSID sieci bezprzewodowej, np. MOJA_SIEC; Enable Packet Aggregation: usuń zaznaczenie; Channel Number: wpisz numer odszukanego wcześniej kanału; Modulation: wybierz b; Na stronie Wireless/Advanced Settings ustaw następujące parametry: Authentication Type: Auto; ACK Timeout: 255; Receiver Sensitivity: -82 dbm; TX Power: 18 dbm; Tx Rate: 11M; Block IBSS Traffic: zaznacz tę opcję, aby uniemożliwić komunikację między kartami radiowymi; NETBIOS Filtering: zaznacz tę opcję, aby między siecią LAN a bezprzewodową nie była możliwa komunikacja w ramach tzw. otoczenia sieciowego (np. w systemie Windows); Busy channel sensing: Energy Detection; Long retry limit: 6; Short retry limit: 6; Na stronie TCP/IP/Basic Settings ustaw następujące parametry: Routing/Bridging mode: Router (WLAN, LAN1 Bridged); LAN1/WLAN Bridged interface settings - tutaj wpisz adres i maskę umożliwiające uzyskanie dostępu do urządzenia AP. IP Address: ; Subnet Mask: ; WAN Interface settings (LAN2) - tutaj wpisz parametry otrzymane od dostawcy łącza Neostrada; IP Address: adres IP otrzymany od dostawcy Neostrady lub gdy nie jest on znany

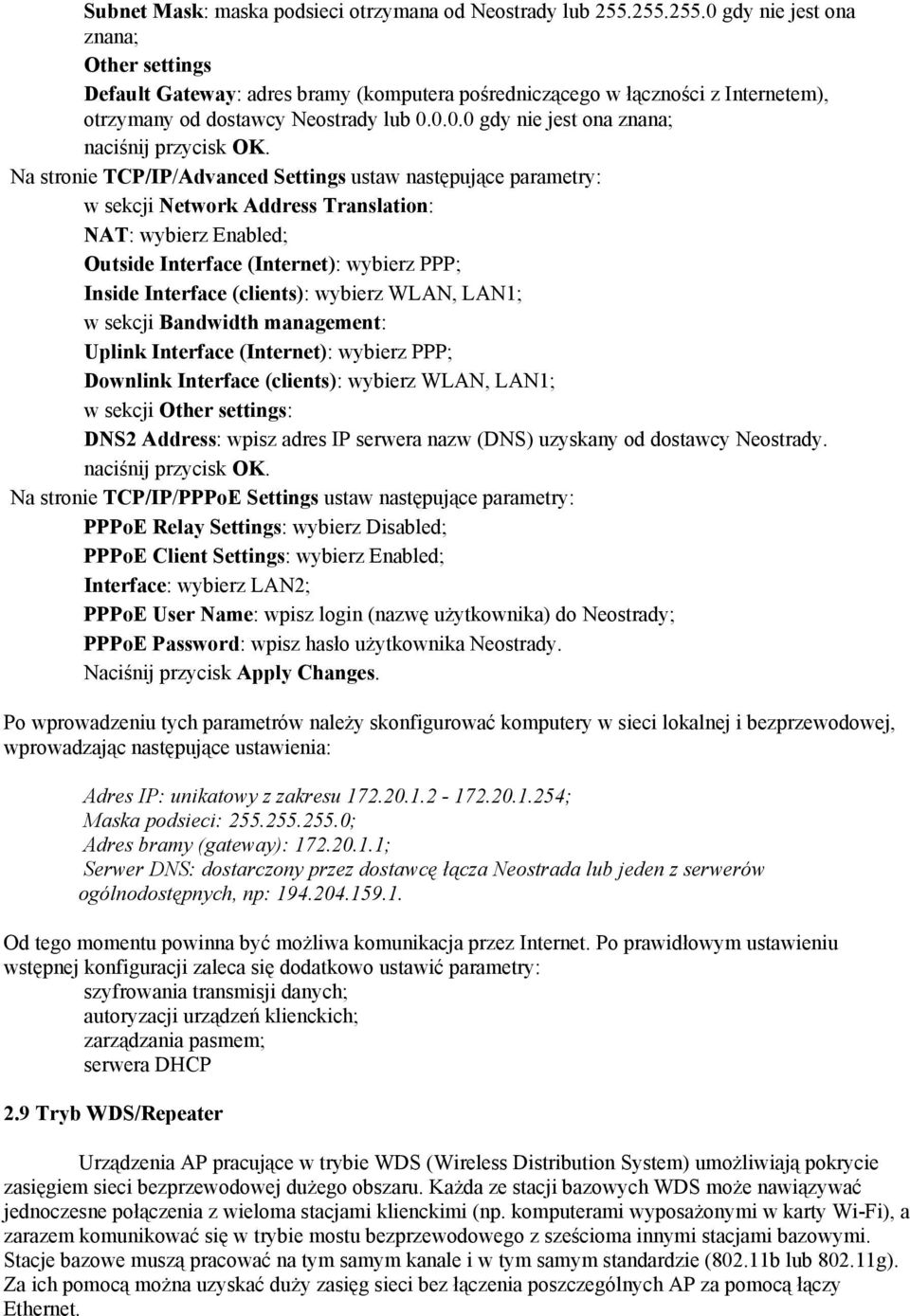

17 Subnet Mask: maska podsieci otrzymana od Neostrady lub gdy nie jest ona znana; Other settings Default Gateway: adres bramy (komputera pośredniczącego w łączności z Internetem), otrzymany od dostawcy Neostrady lub gdy nie jest ona znana; Na stronie TCP/IP/Advanced Settings ustaw następujące parametry: w sekcji Network Address Translation: NAT: wybierz Enabled; Outside Interface (Internet): wybierz PPP; Inside Interface (clients): wybierz WLAN, LAN1; Uplink Interface (Internet): wybierz PPP; Downlink Interface (clients): wybierz WLAN, LAN1; w sekcji Other settings: DNS2 Address: wpisz adres IP serwera nazw (DNS) uzyskany od dostawcy Neostrady. Na stronie TCP/IP/PPPoE Settings ustaw następujące parametry: PPPoE Relay Settings: wybierz Disabled; PPPoE Client Settings: wybierz Enabled; Interface: wybierz LAN2; PPPoE User Name: wpisz login (nazwę użytkownika) do Neostrady; PPPoE Password: wpisz hasło użytkownika Neostrady. Po wprowadzeniu tych parametrów należy skonfigurować komputery w sieci lokalnej i bezprzewodowej, wprowadzając następujące ustawienia: Adres IP: unikatowy z zakresu ; Maska podsieci: ; Adres bramy (gateway): ; Serwer DNS: dostarczony przez dostawcę łącza Neostrada lub jeden z serwerów ogólnodostępnych, np: Od tego momentu powinna być możliwa komunikacja przez Internet. Po prawidłowym ustawieniu wstępnej konfiguracji zaleca się dodatkowo ustawić parametry: szyfrowania transmisji danych; autoryzacji urządzeń klienckich; zarządzania pasmem; serwera DHCP 2.9 Tryb WDS/Repeater Urządzenia AP pracujące w trybie WDS (Wireless Distribution System) umożliwiają pokrycie zasięgiem sieci bezprzewodowej dużego obszaru. Każda ze stacji bazowych WDS może nawiązywać jednoczesne połączenia z wieloma stacjami klienckimi (np. komputerami wyposażonymi w karty Wi-Fi), a zarazem komunikować się w trybie mostu bezprzewodowego z sześcioma innymi stacjami bazowymi. Stacje bazowe muszą pracować na tym samym kanale i w tym samym standardzie (802.11b lub g). Za ich pomocą można uzyskać duży zasięg sieci bez łączenia poszczególnych AP za pomocą łączy Ethernet.

18 Praca w trybie WDS obniża ogólną wydajność sieci bezprzewodowej. Jest to spowodowane faktem konieczności prowadzenia retransmisji danych w całej sieci, co z kolei dwukrotnie zwiększa zapotrzebowania na pasmo przy przejściu pakietu przez każdą stację bazową (najpierw jest on wysyłany do repeatera, a dopiero potem do właściwej właściwej stacji klienckiej) W typowej konfiguracji WDS stosuje się główną stację bazową oraz podłączone do niej podbazy. Czynności do wykonania Skonfiguruj stację bazową i podbazy do pracy w trybie AP. Wszystkie urządzenia muszą pracować na tym samym kanale oraz z takimi samymi ustawieniami trybu pracy i prędkości, choć mogą używać innych identyfikatorów ESSID. Zaloguj się do głównej stacji bazowej. Na stronie Wireless/WDS Settings ustaw następujące parametry: Enable WDS: zaznacz tę opcję; MAC Address/Comment: w polach tych wpisz adresy MAC i słowny opis stacji podrzędnych WDS. Adres MAC musi mieć format xx:xx:xx:xx:xx:xx, gdzie zamiast x należy wpisać liczby szesnastkowe stosując małe litery i cyfry. Parametry stacji podrzędnej dodaj do listy urządzeń WDS, naciskając przycisk OK. Na liście można umieścić maksymalnie sześć stacji pełniących rolę podbaz. Należy pamiętać, aby podać adres MAC interfejsu radiowego. Można go znaleźć na stronie AP Status interfejsu APPro jako parametr BSSID. Na stronie TCP/IP/Advanced Settings ustaw następujące parametry: Uplink Interface (Internet): wybierz LAN1, LAN2; Downlink Interface (clients): wybierz WLAN, WDS; Zaloguj się kolejno na każdej z podbaz WDS. Na stronie Wireless/WDS Settings ustaw następujące parametry: Enable WDS: zaznacz tę opcję; MAC Address/Comment: w pole tych wpisz adres MAC i słowny opis stacji głównej WDS. Adres MAC musi mieć format xx:xx:xx:xx:xx:xx, gdzie zamiast x należy wpisać liczby szesnastkowe stosując małe litery i cyfry. Należy pamiętać, aby podać adres MAC interfejsu radiowego. Można go znaleźć na stronie AP Status interfejsu APPro jako parametr BSSID. Na stronie TCP/IP/Advanced Settings ustaw następujące parametry: Uplink Interface (Internet): wybierz WDS; Downlink Interface (clients): wybierz WLAN, LAN1, LAN2; Kolejną często spotykana konfiguracją WDS jest łańcuch połączonych stacji bazowych AP1, AP2 i AP3. Czynności do wykonania Skonfiguruj stacje łańcucha WDS do pracy w trybie AP.. Wszystkie urządzenia muszą pracować na tym samym kanale oraz z takimi samymi ustawieniami trybu pracy i prędkości, choć mogą używać innych identyfikatorów ESSID. Zaloguj się do pierwszej stacji bazowej. Na stronie Wireless/WDS Settings ustaw następujące parametry:

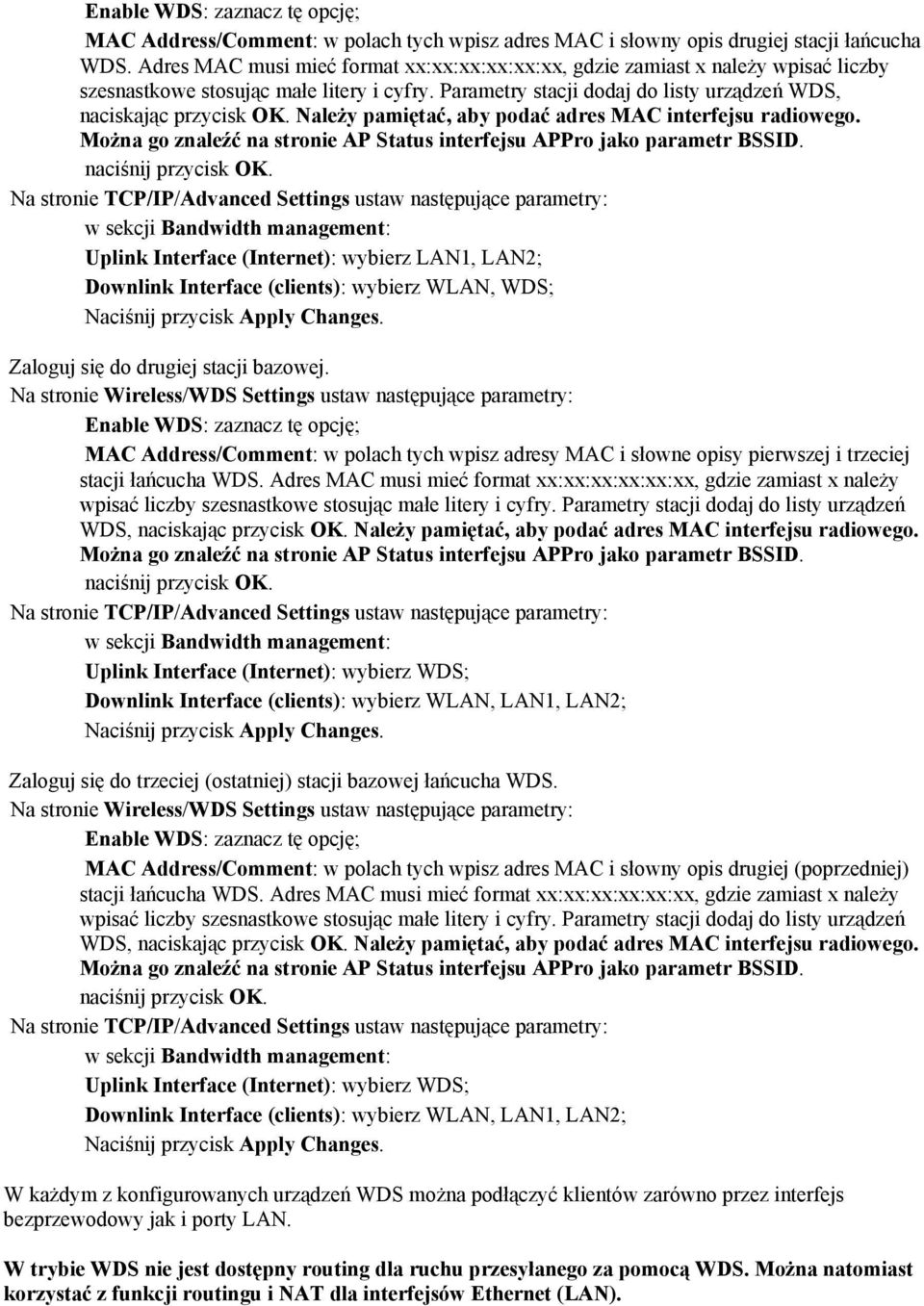

19 Enable WDS: zaznacz tę opcję; MAC Address/Comment: w polach tych wpisz adres MAC i słowny opis drugiej stacji łańcucha WDS. Adres MAC musi mieć format xx:xx:xx:xx:xx:xx, gdzie zamiast x należy wpisać liczby szesnastkowe stosując małe litery i cyfry. Parametry stacji dodaj do listy urządzeń WDS, naciskając przycisk OK. Należy pamiętać, aby podać adres MAC interfejsu radiowego. Można go znaleźć na stronie AP Status interfejsu APPro jako parametr BSSID. Na stronie TCP/IP/Advanced Settings ustaw następujące parametry: Uplink Interface (Internet): wybierz LAN1, LAN2; Downlink Interface (clients): wybierz WLAN, WDS; Zaloguj się do drugiej stacji bazowej. Na stronie Wireless/WDS Settings ustaw następujące parametry: Enable WDS: zaznacz tę opcję; MAC Address/Comment: w polach tych wpisz adresy MAC i słowne opisy pierwszej i trzeciej stacji łańcucha WDS. Adres MAC musi mieć format xx:xx:xx:xx:xx:xx, gdzie zamiast x należy wpisać liczby szesnastkowe stosując małe litery i cyfry. Parametry stacji dodaj do listy urządzeń WDS, naciskając przycisk OK. Należy pamiętać, aby podać adres MAC interfejsu radiowego. Można go znaleźć na stronie AP Status interfejsu APPro jako parametr BSSID. Na stronie TCP/IP/Advanced Settings ustaw następujące parametry: Uplink Interface (Internet): wybierz WDS; Downlink Interface (clients): wybierz WLAN, LAN1, LAN2; Zaloguj się do trzeciej (ostatniej) stacji bazowej łańcucha WDS. Na stronie Wireless/WDS Settings ustaw następujące parametry: Enable WDS: zaznacz tę opcję; MAC Address/Comment: w polach tych wpisz adres MAC i słowny opis drugiej (poprzedniej) stacji łańcucha WDS. Adres MAC musi mieć format xx:xx:xx:xx:xx:xx, gdzie zamiast x należy wpisać liczby szesnastkowe stosując małe litery i cyfry. Parametry stacji dodaj do listy urządzeń WDS, naciskając przycisk OK. Należy pamiętać, aby podać adres MAC interfejsu radiowego. Można go znaleźć na stronie AP Status interfejsu APPro jako parametr BSSID. Na stronie TCP/IP/Advanced Settings ustaw następujące parametry: Uplink Interface (Internet): wybierz WDS; Downlink Interface (clients): wybierz WLAN, LAN1, LAN2; W każdym z konfigurowanych urządzeń WDS można podłączyć klientów zarówno przez interfejs bezprzewodowy jak i porty LAN. W trybie WDS nie jest dostępny routing dla ruchu przesyłanego za pomocą WDS. Można natomiast korzystać z funkcji routingu i NAT dla interfejsów Ethernet (LAN).

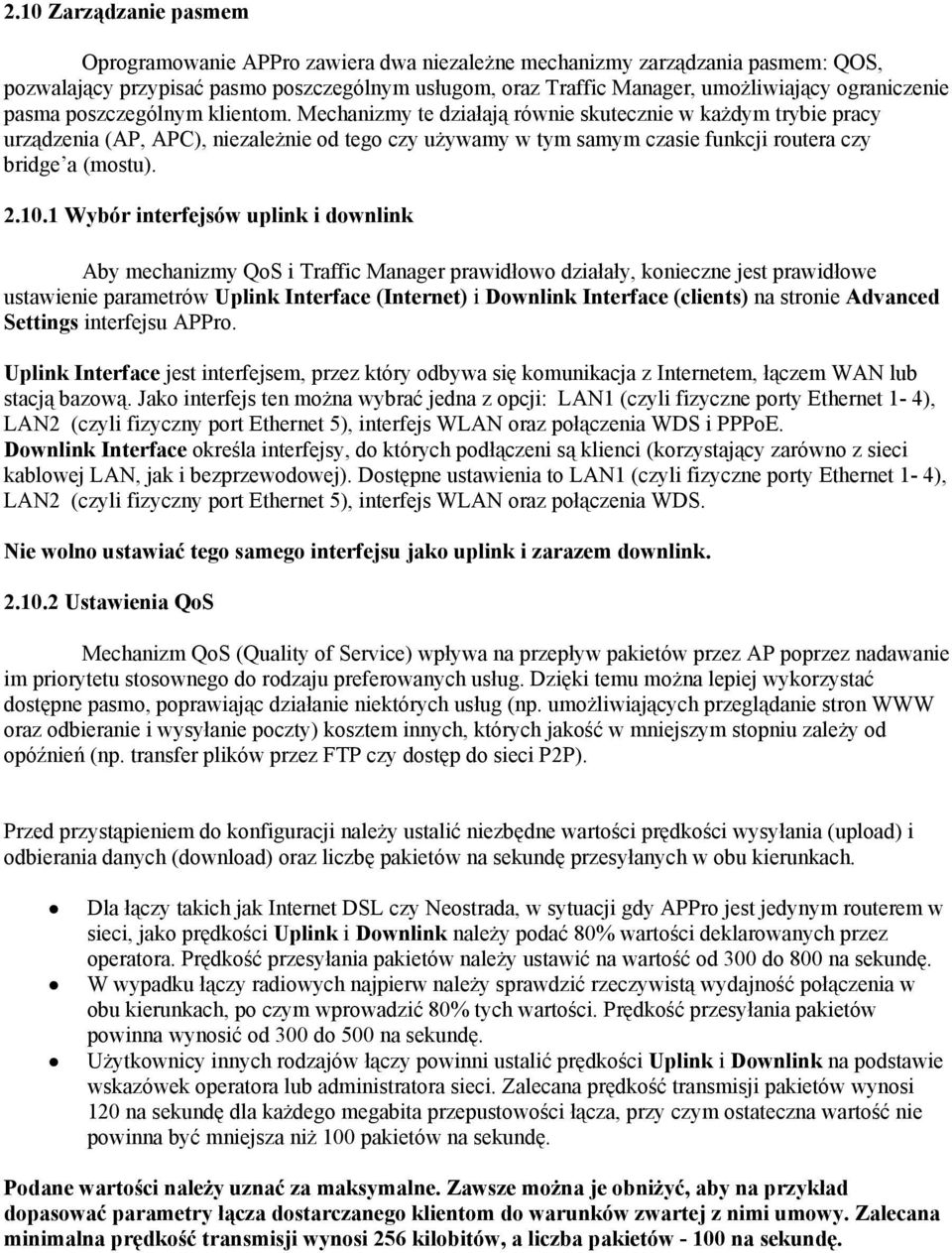

20 2.10 Zarządzanie pasmem Oprogramowanie APPro zawiera dwa niezależne mechanizmy zarządzania pasmem: QOS, pozwalający przypisać pasmo poszczególnym usługom, oraz Traffic Manager, umożliwiający ograniczenie pasma poszczególnym klientom. Mechanizmy te działają równie skutecznie w każdym trybie pracy urządzenia (AP, APC), niezależnie od tego czy używamy w tym samym czasie funkcji routera czy bridge a (mostu) Wybór interfejsów uplink i downlink Aby mechanizmy QoS i Traffic Manager prawidłowo działały, konieczne jest prawidłowe ustawienie parametrów Uplink Interface (Internet) i Downlink Interface (clients) na stronie Advanced Settings interfejsu APPro. Uplink Interface jest interfejsem, przez który odbywa się komunikacja z Internetem, łączem WAN lub stacją bazową. Jako interfejs ten można wybrać jedna z opcji: LAN1 (czyli fizyczne porty Ethernet 1-4), LAN2 (czyli fizyczny port Ethernet 5), interfejs WLAN oraz połączenia WDS i PPPoE. Downlink Interface określa interfejsy, do których podłączeni są klienci (korzystający zarówno z sieci kablowej LAN, jak i bezprzewodowej). Dostępne ustawienia to LAN1 (czyli fizyczne porty Ethernet 1-4), LAN2 (czyli fizyczny port Ethernet 5), interfejs WLAN oraz połączenia WDS. Nie wolno ustawiać tego samego interfejsu jako uplink i zarazem downlink Ustawienia QoS Mechanizm QoS (Quality of Service) wpływa na przepływ pakietów przez AP poprzez nadawanie im priorytetu stosownego do rodzaju preferowanych usług. Dzięki temu można lepiej wykorzystać dostępne pasmo, poprawiając działanie niektórych usług (np. umożliwiających przeglądanie stron WWW oraz odbieranie i wysyłanie poczty) kosztem innych, których jakość w mniejszym stopniu zależy od opóźnień (np. transfer plików przez FTP czy dostęp do sieci P2P). Przed przystąpieniem do konfiguracji należy ustalić niezbędne wartości prędkości wysyłania (upload) i odbierania danych (download) oraz liczbę pakietów na sekundę przesyłanych w obu kierunkach. Dla łączy takich jak Internet DSL czy Neostrada, w sytuacji gdy APPro jest jedynym routerem w sieci, jako prędkości Uplink i Downlink należy podać 80% wartości deklarowanych przez operatora. Prędkość przesyłania pakietów należy ustawić na wartość od 300 do 800 na sekundę. W wypadku łączy radiowych najpierw należy sprawdzić rzeczywistą wydajność połączenia w obu kierunkach, po czym wprowadzić 80% tych wartości. Prędkość przesyłania pakietów powinna wynosić od 300 do 500 na sekundę. Użytkownicy innych rodzajów łączy powinni ustalić prędkości Uplink i Downlink na podstawie wskazówek operatora lub administratora sieci. Zalecana prędkość transmisji pakietów wynosi 120 na sekundę dla każdego megabita przepustowości łącza, przy czym ostateczna wartość nie powinna być mniejsza niż 100 pakietów na sekundę. Podane wartości należy uznać za maksymalne. Zawsze można je obniżyć, aby na przykład dopasować parametry łącza dostarczanego klientom do warunków zwartej z nimi umowy. Zalecana minimalna prędkość transmisji wynosi 256 kilobitów, a liczba pakietów na sekundę.

21 QoS może pracować w dwóch trybach: Prioryty Scheduler - tryb ten pozwala określić priorytet nadawany każdemu typowi ruchu, ale bez jego ograniczania. Oznacza to możliwość zajęcia całego łącza (wysycenia) pakietami danego typu. Traffic Limiter - tutaj oprócz priorytetu możemy także maksymalny transfer dostępny w danej klasie ruchu. Dzięki tym ustawieniom można uniknąć całkowitego zajęcia łącza przez jeden tylko typ komunikacji. Mechanizm QoS pozwala ustawić priorytet i procentowy udział w dostępnym paśmie transmisji dla każdej z czterech kategorii ruchu: ACK/UDP/ICMP - są to potwierdzenia pakietów w sesjach TCP/IP, zapytania do serwerów DNS, mechanizm DHCP, telefonia internetowa VoIP oraz komunikaty kontrolne ICMP. Web Traffic - ruch typowy dla przeglądania stron WWW (pakiety przechodzą przez porty 80,443,3128 i 8080). Mail Traffic - pakiety używane podczas przesyłania poczty elektronicznej (porty 25,110,465 i 995). P2P Traffic - zależnie od wersji firmware u są to pakiety oznakowane za pomocą modułu ipp2p lub na podstawie numerów portów najpopularniejszych w sieciach P2P. Other Traffic - pakiety nie należące do żadnej z powyższych kategorii. Należy pamiętać że pakiety z kategorii o niższym priorytecie zostaną przesłane dopiero wtedy, gdy zakończy się transmisja danych o wyższym priorytecie. Jeśli określone zostały limity transmisji, ruch o niższym priorytecie będzie przesyłany także wtedy, gdy łączne pasmo zajmowane przez transmisje o wyższym priorytecie będzie mniejsze niż dopuszczalna przepustowość łącza. Procentowe wartości limitów transmisji po zsumowaniu nie muszą być równe 100%. Są to bowiem wartości maksymalne dla każdej z kategorii ruchu w sieci. Nie należy jednak wpisywać wartości mniejszych niż 10% i większych od 90%. Konfiguracja Zaloguj się do punktu dostępu. Na stronie TCP/IP/Quality of Service ustaw następujące parametry: Advanced QoS: Enabled; Downlink: na podstawie opisu z początku tego podrozdziału wpisz prędkość pobierania danych (w kilobitach na sekundę) z sieci zewnętrznej. Wartość ta jest sumą prędkości osiąganych na interfejsach wybranych w polu Downlink na stronie TCP/IP/Advanced Settings. Uplink: maksymalna prędkość wysyłania danych do sieci zewnętrznej (przez interfejs ustawiony jako Uplink na stronie TCP/IP/Advanced Settings). Wartość tego parametru należy ustalić na podstawie opisu z początku podrozdziału. Downlink packet limit: maksymalna liczba pakietów pobieranych w ciągu sekundy z sieci zewnętrznej (np. Internetu). Wartość należy ustawić zgodnie z opisem na początku podrozdziału. Uplink packet limit: maksymalna liczba pakietów wysyłanych w ciągu sekundy do sieci zewnętrznej (np. Internetu). Wartość należy ustawić zgodnie z opisem na początku podrozdziału. Queuing Discipline: wybierz pozycję Traffic Limiter; ACK/UDP/ICMP Priority: wybierz wartość HIGH, a w polu limit wpisz wartość 20%; Web Traffic Priority: wybierz wartość MEDIUM, a w polu limit wpisz wartość50%; Mail Traffic Priority: wybierz wartość HIGH, a w polu limit wpisz wartość 80%; P2P Traffic Priority: wybierz wartość LOW, a w polu limit wpisz wartość 40%; Other Traffic Priority: wybierz wartość LOW, a w polu limit wpisz wartość 40%;

22 Działanie mechanizmu QoS można sprawdzić po kilku minutach od jego włączenia, otwierając stronę Statistics/QoS Statistics Ustawienia Traffic Managera Mechanizm Traffic Manger pozwala przydzielić każdemu użytkownikowi lub grupie użytkowników określone pasmo oraz maksymalną liczbę pakietów przesyłanych w ciągu sekundy. Użytkownik, dla którego odbywa się regulowanie ruchu, jest identyfikowany na podstawie adresu IP oraz (opcjonalnie) adresu MAC. Można tego dokonać w następujący sposób: Podając adres IP, można określić reguły zarządzania pasma dla komputera lub urządzenia o tym adresie (w tym wypadku: ) /29 Podając zakres adresów podsieci, ustala się reguły dla wszystkich komputerów używających danej podsieci /29 (w tym wypadku: , ). Ustalone dla danego zakresu limity dotyczą sumy transferu generowanego przez należące do niego urządzenia i komputery. 00:0b:6a:42:72:6b Dodatkowe określenie adresu MAC powoduje, że reguła zarządzania ruchem dotyczyć będzie wyłącznie komputera o wskazanym adresie IP i adresie MAC. Należy pamiętać, że niektóre urządzenia (np. punkty dostępu pracujące w trybie APC) mogą maskować adresy MAC komputerów podłączonych do portów LAN. W takim wypadku należy posługiwać się wyłącznie adresami IP (w tym przypadku: adresem urządzenia APC). Do ograniczania pasma i prędkości przesyłania pakietów można wykorzystać następujące metody: Optimal - Zalecana metoda, w której ograniczany jest zarówno ruch TCP, jak i UDP. Wykorzystywane w niej mechanizm HTB (Hierarchical Token Bucket) oraz limitowanie ilości pakietów działają następująco: Wyliczana jest optymalna prędkość przesyłania pakietów. Służy do tego wzór: liczba pakietów (na sekundę) = (uplink + downlink) / 11. Następuje blokowanie ruchu P2P przekraczającego wyliczoną liczbę pakietów na sekundę. Całkowity ruch spod danego adresu IP jest ograniczany do poziomu 120% wartości optymalnej. TCP - Ograniczany jest jedynie ruch pakietów TCP. Do zarządzania ruchem wykorzystywany jest mechanizm HTB bez limitu liczby przesłanych pakietów na sekundę. UDP - Ograniczany jest jedynie ruch pakietów TCP. Do zarządzania ruchem wykorzystywany jest mechanizm HTB bez limitu liczby przesłanych pakietów na sekundę. Both - Ograniczany jest ruch pakietów TCP i UDP. Do zarządzania ruchem wykorzystywany jest mechanizm HTB bez limitu liczby przesłanych pakietów na sekundę. PPS - Regulowana jest wyłącznie prędkość przesyłania pakietów. Po wybraniu tej metody w polach Uplink i Downlink należy wpisać maksymalną liczbę pakietów, jakie mogą zostać przesłane w ciągu sekundy (zamiast prędkości transferu w kilobitach na sekundę). Metodę tę można łączyć z Both, TCP i UDP. Oprócz ograniczeń ruchu można też określić regułę zarządzania ruchem nie opisanym za pomocą powyższych opcji. Służy do tego opcja Unlisted Clients Traffic: Deny - Ruch do klientów, których nie wpisano w tablice Traffic Managera lub tych, dla których nie zgadza się kombinacja adresów IP i MAC, jest blokowany. Forward - Ruch przechodzi przez AP bez jakichkolwiek ograniczeń.
