1 Pirelli 226 AG Ustaw swój komputer Router potrafi automatycznie przyznać adres ip komputerom w sieci dzięki funkcji DHCP Serwer. Jednakże, twój komputer musi być właściwie skonfigurowany aby ruter mógł przydzielić adres IP. Do prawidłowego skonfigurowania komputera służy niniejsza instrukcja. Połączenie ethernetowe W przypadku gdy łączysz pierwszy raz swój komputer z routerem musisz wykonać nastepujące czynności. Wpierw sprawdź czy masz zainstalowany protokół TCP/IP. Router wymaga by komputer pobrał adresacje ip automatycznie. Ustawienie automatycznej adresacji IP Microsoft Windows XP/2000. Zaczynamy od naciśnięcia Start -> Ustawienia-> Panel sterowania i dwukrotnie klikamy na ikonie połączenia sieciowe.. Wybieramy Protokół i naciskamy dodaj protokół Microsoft TCP/IP i naciskamy dodaj Wybieramy zakładke TCP/IP właściwości, zaznaczamy pobierz adres ip automatycznie i klikamy OK.

2 Wybieramy zakładkę ogólne i naciskamy przycisk OK

3 Konfiguracja Routera Konfiguracja routera odbywa się poprzez przeglądarke www. W celu zalogowania się do routera 1. włącz przeglądarke 2. wpisz następujacy adres Dostęp do Routera poprzez stronę jest kontrolowany przez system kont dostępu. Domyślnym kontem jest admin z nieograniczonym dostępem do przegladania oraz konfigurowania Routera. Strona startowa posiada menu po lewej stronie. Kompletne menu zawiera następujące sekcje : Home: pokazuje graficznie twoją sieć. Quick Setup: pozwala w szybki sposób skonfigurować połączenie z internetem. Network Connections: pokazuje status połączeń lokalnych i pozwala na ich modyfikacje i tworzenie nowych połączeń. Security: pozwala ustawiać opcje zabezpieczeń Voice over IP: pozwala na konfiguracje kont VOiP QoS: ustawiamy tu opcje kolejkowania Advanced: pozwala na dostęp do zaawansowanych opcji panelu konfiguracyjnego takich jak user access, log management,router s time, Backup Router s configuration, etc. System Monitoring: możemy tu przeprowadzic test urzadzenia który pozwoli wykryć ewentualne problemy z połączeniem, pokazuje statystyki połączenia Logout: zamknięcie sesji routera

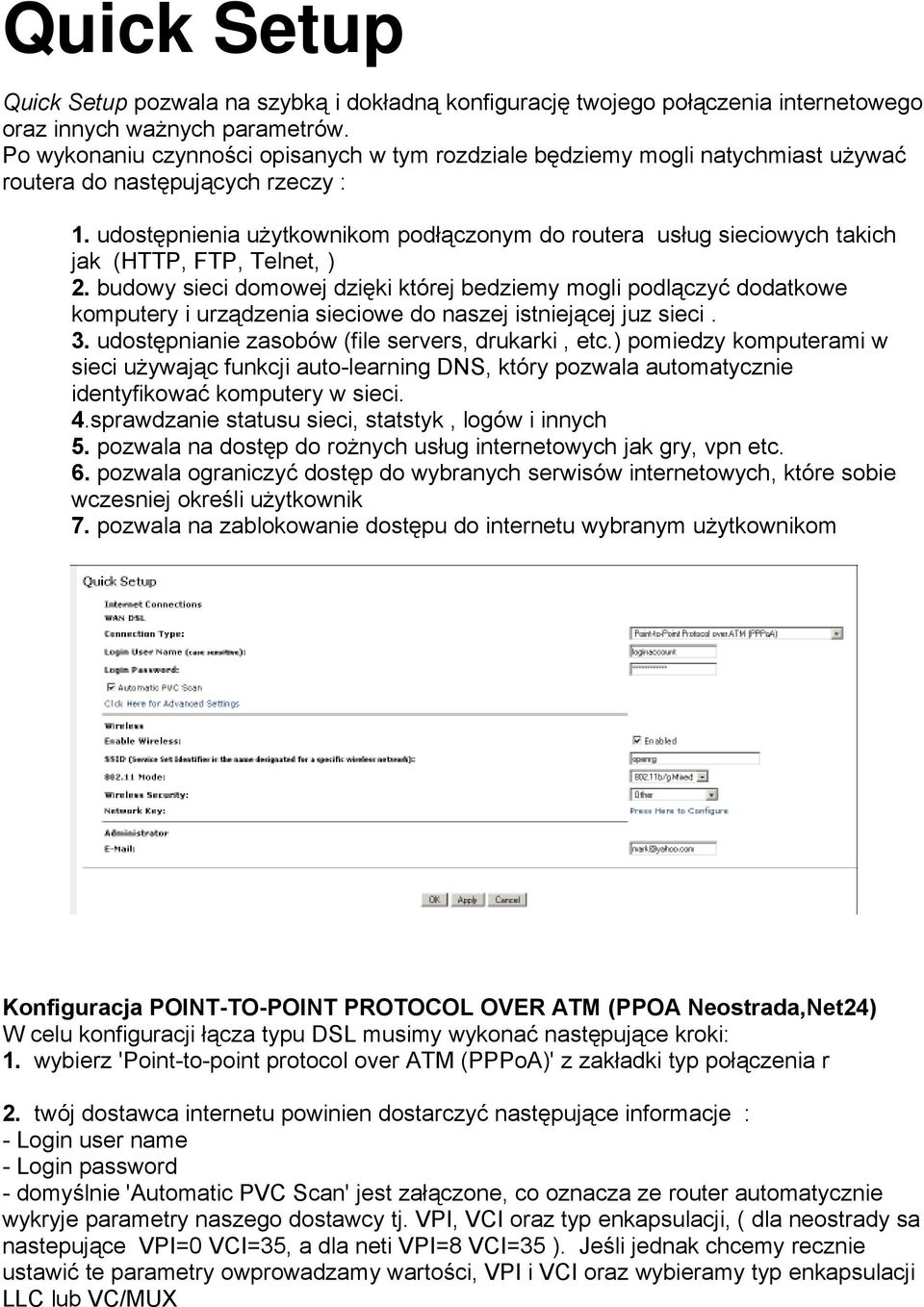

4 Quick Setup Quick Setup pozwala na szybką i dokładną konfigurację twojego połączenia internetowego oraz innych ważnych parametrów. Po wykonaniu czynności opisanych w tym rozdziale będziemy mogli natychmiast używać routera do następujących rzeczy : 1. udostępnienia użytkownikom podłączonym do routera usług sieciowych takich jak (HTTP, FTP, Telnet, ) 2. budowy sieci domowej dzięki której bedziemy mogli podlączyć dodatkowe komputery i urządzenia sieciowe do naszej istniejącej juz sieci. 3. udostępnianie zasobów (file servers, drukarki, etc.) pomiedzy komputerami w sieci używając funkcji auto-learning DNS, który pozwala automatycznie identyfikować komputery w sieci. 4.sprawdzanie statusu sieci, statstyk, logów i innych 5. pozwala na dostęp do rożnych usług internetowych jak gry, vpn etc. 6. pozwala ograniczyć dostęp do wybranych serwisów internetowych, które sobie wczesniej określi użytkownik 7. pozwala na zablokowanie dostępu do internetu wybranym użytkownikom Konfiguracja POINT-TO-POINT PROTOCOL OVER ATM (PPOA Neostrada,Net24) W celu konfiguracji łącza typu DSL musimy wykonać następujące kroki: 1. wybierz 'Point-to-point protocol over ATM (PPPoA)' z zakładki typ połączenia r 2. twój dostawca internetu powinien dostarczyć następujące informacje : - Login user name - Login password - domyślnie 'Automatic PVC Scan' jest załączone, co oznacza ze router automatycznie wykryje parametry naszego dostawcy tj. VPI, VCI oraz typ enkapsulacji, ( dla neostrady sa nastepujące VPI=0 VCI=35, a dla neti VPI=8 VCI=35 ). Jeśli jednak chcemy recznie ustawić te parametry owprowadzamy wartości, VPI i VCI oraz wybieramy typ enkapsulacji LLC lub VC/MUX

5 LAN WIRELESS G ACCESS POINT DISCUS Multiplay Wireless VoIP obsługuje wiele systemów zabezpieczeń. Obsługuje następujące protokoły autentykacji, RADIUS klient, EAP-MD5, EAP-TLS, EAP-TTLS, EAP-PEAP, Wi-Fi Protected Access (WPA), WPA2, WPA and WPA2 (mixed mode) oraz Firewall i aplikacje VPN. Dodatkowo router ma wbudowany serwer autentykacji pozwalający zdefiniować dostęp do połączenia bez potrzeby stosowania zewnętrznego serwera Radius. LAN WIRELESS G ACCESS POINT >> Opcje Ogólne W celu edycji połączeń Wireless, klikamy na 'LAN Wireless g Access Point' w zakładce 'Network Connections'. Zakładka 'LAN Wireless g Access Point Properties' wyświetla sumaryczne parametry połączenia w zakładce ogólnej. Parametry te mogą być edytowane w kolejnych zakładkach. LAN WIRELESS G ACCESS POINT >> SETTINGS General. Zakładka ta wyświetla ogólne ustawienia połączeń bezprzewodowych. Proponujemy nie zmieniać domyślnych parametrów połączenia, ponieważ router tak ma ustawione te wartości ze nie ma potrzeby ich zmian aby polączenie działało. Schedule. Domyślnie połączenie jest zawsze aktywne, jednakże możemy stworzyć reguły dostępu do internetu co do dnia i godziny kiedy ten dostep ma być lub ma go nie być. Adres fizyczny. Fizyczny adres kart bezprzewodowych używanych w sieci. Niektóre karty pozwalają na edycje MAC adresu.. MTU. MTU is the Maximum Transmission Unit. I Określa największy dozwolony pakiet który można wysłać. Domyśnie parametr ten jest ustawiony na automatyczny, router sam

6 określa najbardziej optymalna wartość dla twojego połączenia bezprzewodowego wystarczy zaznaczyć Automatic by DHCP" jesli chcemy określić ten parametr ręcznie zaznaczamy opcje manual, zaleca sie by wartość MTU mieściła sie w przedziale od 1200 do LAN WIRELESS G ACCESS POINT >>WIRELESS Wireless Access Point W tej zakładce definiujemy podstawowe ustawienia połączenia wireless takie jak SSID. SSID jest to nazwa ktorej używaja wszystkie urządzenia którym udostepniamy połączenie bezprzewodowe. SSID musi być identyczny dla wszystkich punktów sieci. Nazwa ta nie może być dluższa niż 32 znaki. Upewnij się czy wszystkie punkty bezprzewodowej sieci mają ten sam identyfikator SSID. Dla dodatkowego bezpieczeństwa domyślny SSID powinien być zastąpiony unikalna nazwą. SSID Broadcast. Wybierz ta zakładkę by załączyć SSID's broadcast. Wyłączenie tej opcji spowoduje ze nasza sieć nie będzie widoczna dla osob postronnych Mode. Wybieramy tu standart w jakim ma pracować nasza sieć bezprzewodowa. Router obsługuje standarty g, b lub w trybie mixed. Channel. Wybieramy tu kanal na jakim nasza siec wifi ma działać, wszystkie urzadzenia w sieci muszą działać na tym samym kanale by siec funkcjonowała prawidłowo Dostępne kanały zależą od wewnętrznych regulacji kraju w którym używamy naszego routera w Polsce mozemy używać 13 kanałów. Network Authentication. 'Open System Authentication', oznacza że nasza sieć nie wymagania podania keya w celu korzystania z internetu. Używająć protokołów bezpieczeńśtwa 802.1X WEP or Non-802.1X WEP musimy określić klucz który podajemy tylko użytkownikom naszej sieci MAC Filtering Mode. Pozwala określić jakie adresy mac maja być dopuszczone do naszej sieci.
