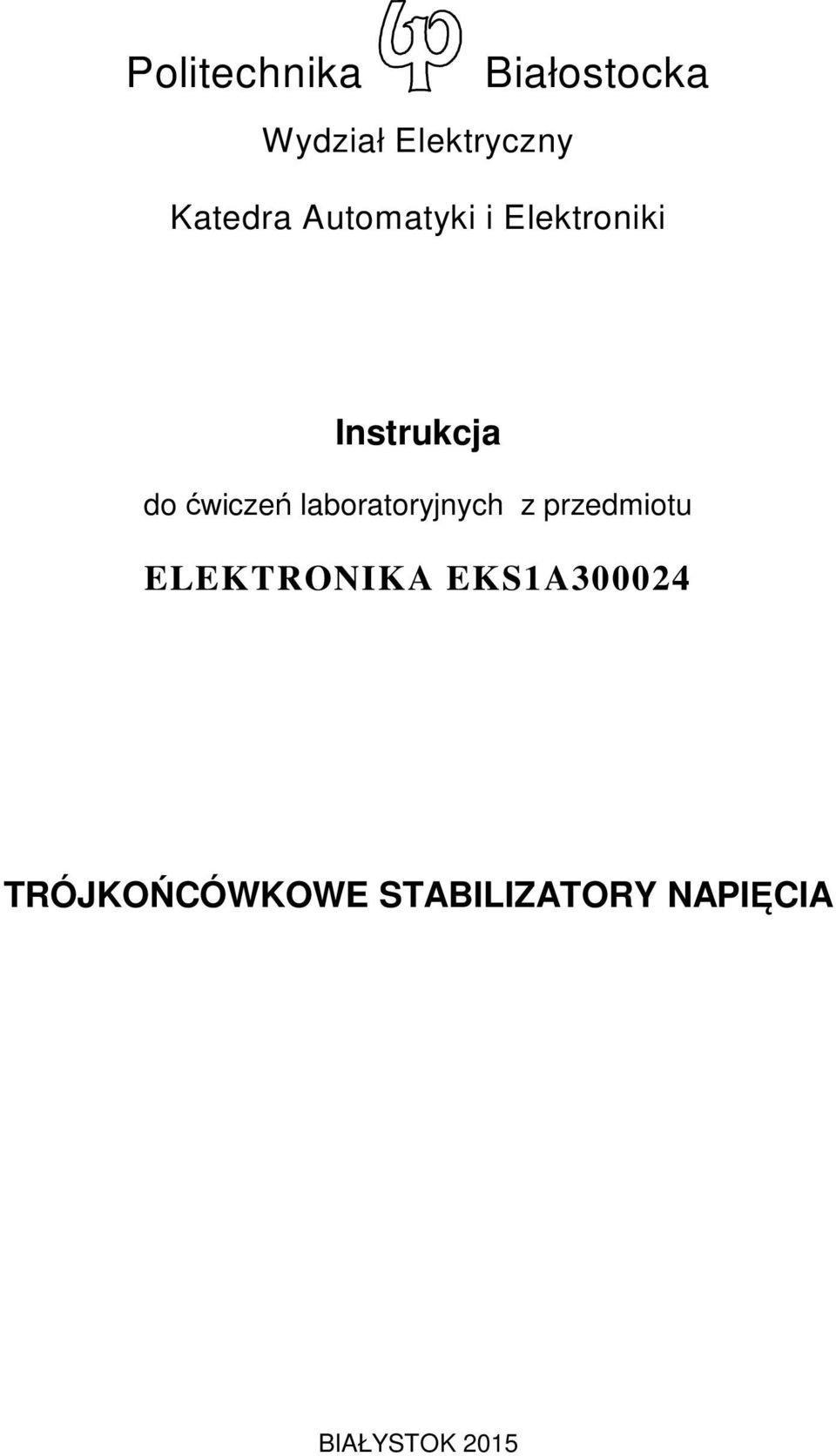

1 Politechnika Białostocka Wydział Elektryczny Katedra Automatyki i Elektroniki Instrukcja do ćwiczeń laboratoryjnych z przedmiotu ELEKTRONIKA EKS1A30004 TRÓJKOŃCÓWKOWE STABILIZATORY NAPIĘCIA BIAŁYSTOK 015

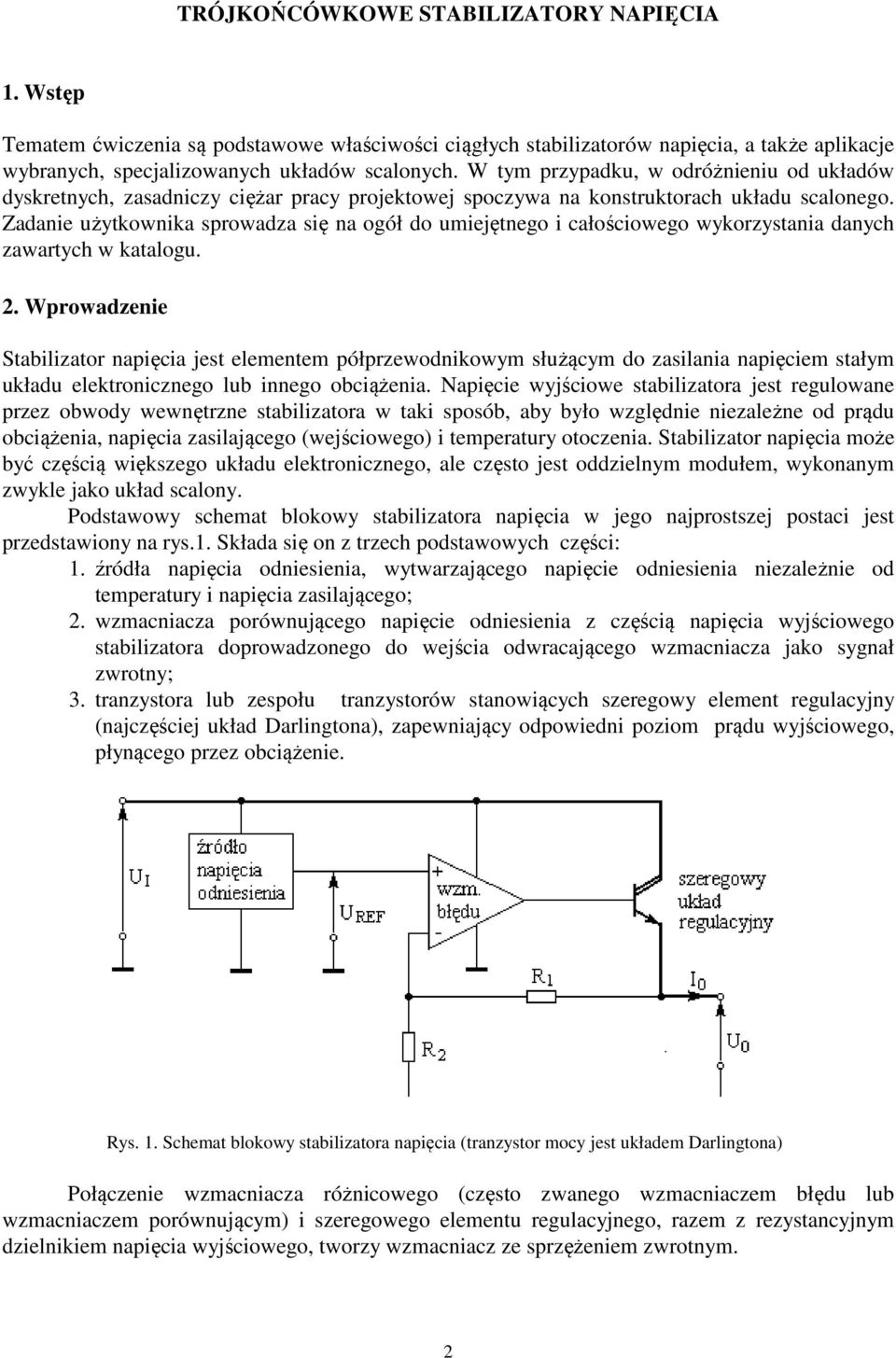

2 TRÓJKOŃCÓWKOWE STABILIZATORY NAPIĘCIA 1. Wstęp Tematem ćwiczenia są podstawowe właściwości ciągłych stabilizatorów napięcia, a także aplikacje wybranych, specjalizowanych układów scalonych. W tym przypadku, w odróżnieniu od układów dyskretnych, zasadniczy ciężar pracy projektowej spoczywa na konstruktorach układu scalonego. Zadanie użytkownika sprowadza się na ogół do umiejętnego i całościowego wykorzystania danych zawartych w katalogu.. Wprowadzenie Stabilizator napięcia jest elementem półprzewodnikowym służącym do zasilania napięciem stałym układu elektronicznego lub innego obciążenia. Napięcie wyjściowe stabilizatora jest regulowane przez obwody wewnętrzne stabilizatora w taki sposób, aby było względnie niezależne od prądu obciążenia, napięcia zasilającego (wejściowego) i temperatury otoczenia. Stabilizator napięcia może być częścią większego układu elektronicznego, ale często jest oddzielnym modułem, wykonanym zwykle jako układ scalony. Podstawowy schemat blokowy stabilizatora napięcia w jego najprostszej postaci jest przedstawiony na rys.1. Składa się on z trzech podstawowych części: 1. źródła napięcia odniesienia, wytwarzającego napięcie odniesienia niezależnie od temperatury i napięcia zasilającego;. wzmacniacza porównującego napięcie odniesienia z częścią napięcia wyjściowego stabilizatora doprowadzonego do wejścia odwracającego wzmacniacza jako sygnał zwrotny; 3. tranzystora lub zespołu tranzystorów stanowiących szeregowy element regulacyjny (najczęściej układ Darlingtona), zapewniający odpowiedni poziom prądu wyjściowego, płynącego przez obciążenie. Rys. 1. Schemat blokowy stabilizatora napięcia (tranzystor mocy jest układem Darlingtona) Połączenie wzmacniacza różnicowego (często zwanego wzmacniaczem błędu lub wzmacniaczem porównującym) i szeregowego elementu regulacyjnego, razem z rezystancyjnym dzielnikiem napięcia wyjściowego, tworzy wzmacniacz ze sprzężeniem zwrotnym.

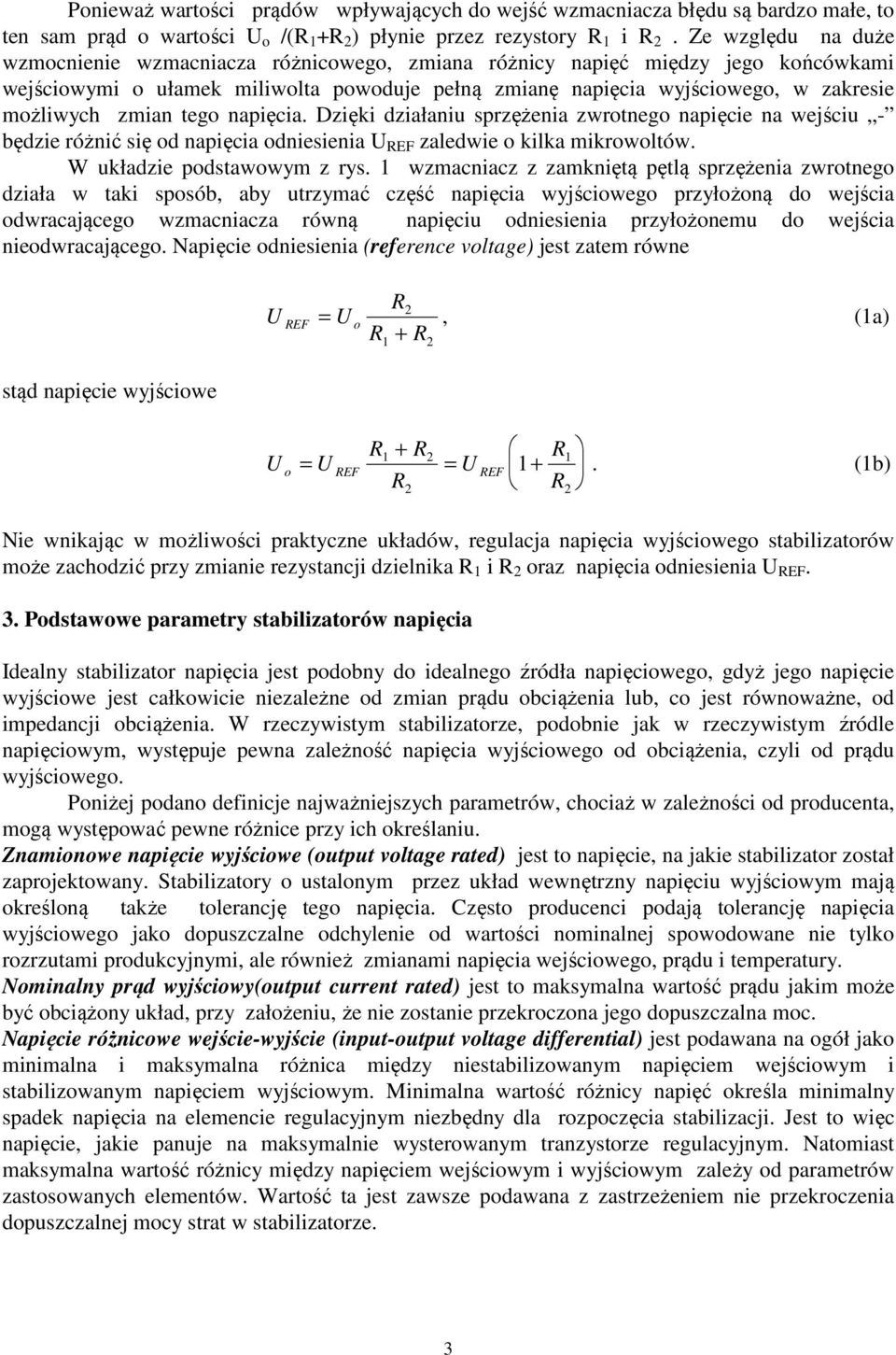

3 Ponieważ wartości prądów wpływających do wejść wzmacniacza błędu są bardzo małe, to ten sam prąd o wartości o /(R 1 +R ) płynie przez rezystory R 1 i R. Ze względu na duże wzmocnienie wzmacniacza różnicowego, zmiana różnicy napięć między jego końcówkami wejściowymi o ułamek miliwolta powoduje pełną zmianę napięcia wyjściowego, w zakresie możliwych zmian tego napięcia. Dzięki działaniu sprzężenia zwrotnego napięcie na wejściu - będzie różnić się od napięcia odniesienia REF zaledwie o kilka mikrowoltów. W układzie podstawowym z rys. 1 wzmacniacz z zamkniętą pętlą sprzężenia zwrotnego działa w taki sposób, aby utrzymać część napięcia wyjściowego przyłożoną do wejścia odwracającego wzmacniacza równą napięciu odniesienia przyłożonemu do wejścia nieodwracającego. Napięcie odniesienia (reference voltage) jest zatem równe REF = o R R + R 1, (1a) stąd napięcie wyjściowe = R + R R 1 o REF REF R1 = 1 +. (1b) R Nie wnikając w możliwości praktyczne układów, regulacja napięcia wyjściowego stabilizatorów może zachodzić przy zmianie rezystancji dzielnika R 1 i R oraz napięcia odniesienia REF. 3. Podstawowe parametry stabilizatorów napięcia Idealny stabilizator napięcia jest podobny do idealnego źródła napięciowego, gdyż jego napięcie wyjściowe jest całkowicie niezależne od zmian prądu obciążenia lub, co jest równoważne, od impedancji obciążenia. W rzeczywistym stabilizatorze, podobnie jak w rzeczywistym źródle napięciowym, występuje pewna zależność napięcia wyjściowego od obciążenia, czyli od prądu wyjściowego. Poniżej podano definicje najważniejszych parametrów, chociaż w zależności od producenta, mogą występować pewne różnice przy ich określaniu. Znamionowe napięcie wyjściowe (output voltage rated) jest to napięcie, na jakie stabilizator został zaprojektowany. Stabilizatory o ustalonym przez układ wewnętrzny napięciu wyjściowym mają określoną także tolerancję tego napięcia. Często producenci podają tolerancję napięcia wyjściowego jako dopuszczalne odchylenie od wartości nominalnej spowodowane nie tylko rozrzutami produkcyjnymi, ale również zmianami napięcia wejściowego, prądu i temperatury. Nominalny prąd wyjściowy(output current rated) jest to maksymalna wartość prądu jakim może być obciążony układ, przy założeniu, że nie zostanie przekroczona jego dopuszczalna moc. Napięcie różnicowe wejście-wyjście (input-output voltage differential) jest podawana na ogół jako minimalna i maksymalna różnica między niestabilizowanym napięciem wejściowym i stabilizowanym napięciem wyjściowym. Minimalna wartość różnicy napięć określa minimalny spadek napięcia na elemencie regulacyjnym niezbędny dla rozpoczęcia stabilizacji. Jest to więc napięcie, jakie panuje na maksymalnie wysterowanym tranzystorze regulacyjnym. Natomiast maksymalna wartość różnicy między napięciem wejściowym i wyjściowym zależy od parametrów zastosowanych elementów. Wartość ta jest zawsze podawana z zastrzeżeniem nie przekroczenia dopuszczalnej mocy strat w stabilizatorze. 3

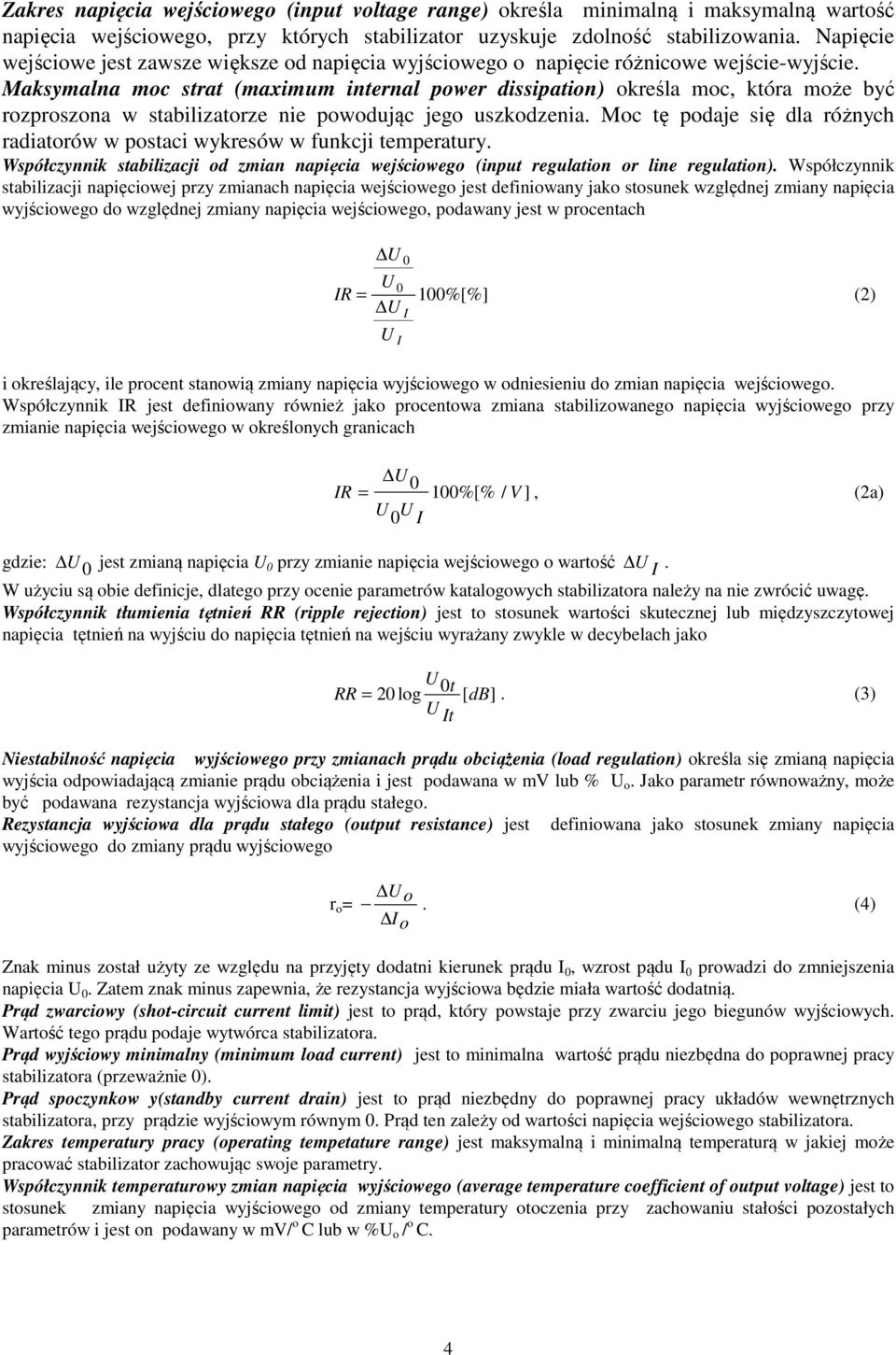

4 Zakres napięcia wejściowego (input voltage range) określa minimalną i maksymalną wartość napięcia wejściowego, przy których stabilizator uzyskuje zdolność stabilizowania. Napięcie wejściowe jest zawsze większe od napięcia wyjściowego o napięcie różnicowe wejście-wyjście. Maksymalna moc strat (maximum internal power dissipation) określa moc, która może być rozproszona w stabilizatorze nie powodując jego uszkodzenia. Moc tę podaje się dla różnych radiatorów w postaci wykresów w funkcji temperatury. Współczynnik stabilizacji od zmian napięcia wejściowego (input regulation or line regulation). Współczynnik stabilizacji napięciowej przy zmianach napięcia wejściowego jest definiowany jako stosunek względnej zmiany napięcia wyjściowego do względnej zmiany napięcia wejściowego, podawany jest w procentach IR = 0 I 0 I 100%[%] () i określający, ile procent stanowią zmiany napięcia wyjściowego w odniesieniu do zmian napięcia wejściowego. Współczynnik IR jest definiowany również jako procentowa zmiana stabilizowanego napięcia wyjściowego przy zmianie napięcia wejściowego w określonych granicach IR = 0 0 I 100%[% / V ], (a) gdzie: 0 jest zmianą napięcia 0 przy zmianie napięcia wejściowego o wartość I. W użyciu są obie definicje, dlatego przy ocenie parametrów katalogowych stabilizatora należy na nie zwrócić uwagę. Współczynnik tłumienia tętnień RR (ripple rejection) jest to stosunek wartości skutecznej lub międzyszczytowej napięcia tętnień na wyjściu do napięcia tętnień na wejściu wyrażany zwykle w decybelach jako RR = 0 log 0 t [ db]. (3) It Niestabilność napięcia wyjściowego przy zmianach prądu obciążenia (load regulation) określa się zmianą napięcia wyjścia odpowiadającą zmianie prądu obciążenia i jest podawana w mv lub % o. Jako parametr równoważny, może być podawana rezystancja wyjściowa dla prądu stałego. Rezystancja wyjściowa dla prądu stałego (output resistance) jest definiowana jako stosunek zmiany napięcia wyjściowego do zmiany prądu wyjściowego r o = o Io. (4) Znak minus został użyty ze względu na przyjęty dodatni kierunek prądu I 0, wzrost pądu I 0 prowadzi do zmniejszenia napięcia 0. Zatem znak minus zapewnia, że rezystancja wyjściowa będzie miała wartość dodatnią. Prąd zwarciowy (shot-circuit current limit) jest to prąd, który powstaje przy zwarciu jego biegunów wyjściowych. Wartość tego prądu podaje wytwórca stabilizatora. Prąd wyjściowy minimalny (minimum load current) jest to minimalna wartość prądu niezbędna do poprawnej pracy stabilizatora (przeważnie 0). Prąd spoczynkow y(standby current drain) jest to prąd niezbędny do poprawnej pracy układów wewnętrznych stabilizatora, przy prądzie wyjściowym równym 0. Prąd ten zależy od wartości napięcia wejściowego stabilizatora. Zakres temperatury pracy (operating tempetature range) jest maksymalną i minimalną temperaturą w jakiej może pracować stabilizator zachowując swoje parametry. Współczynnik temperaturowy zmian napięcia wyjściowego (average temperature coefficient of output voltage) jest to stosunek zmiany napięcia wyjściowego od zmiany temperatury otoczenia przy zachowaniu stałości pozostałych parametrów i jest on podawany w mv/ o C lub w % o / o C. 4

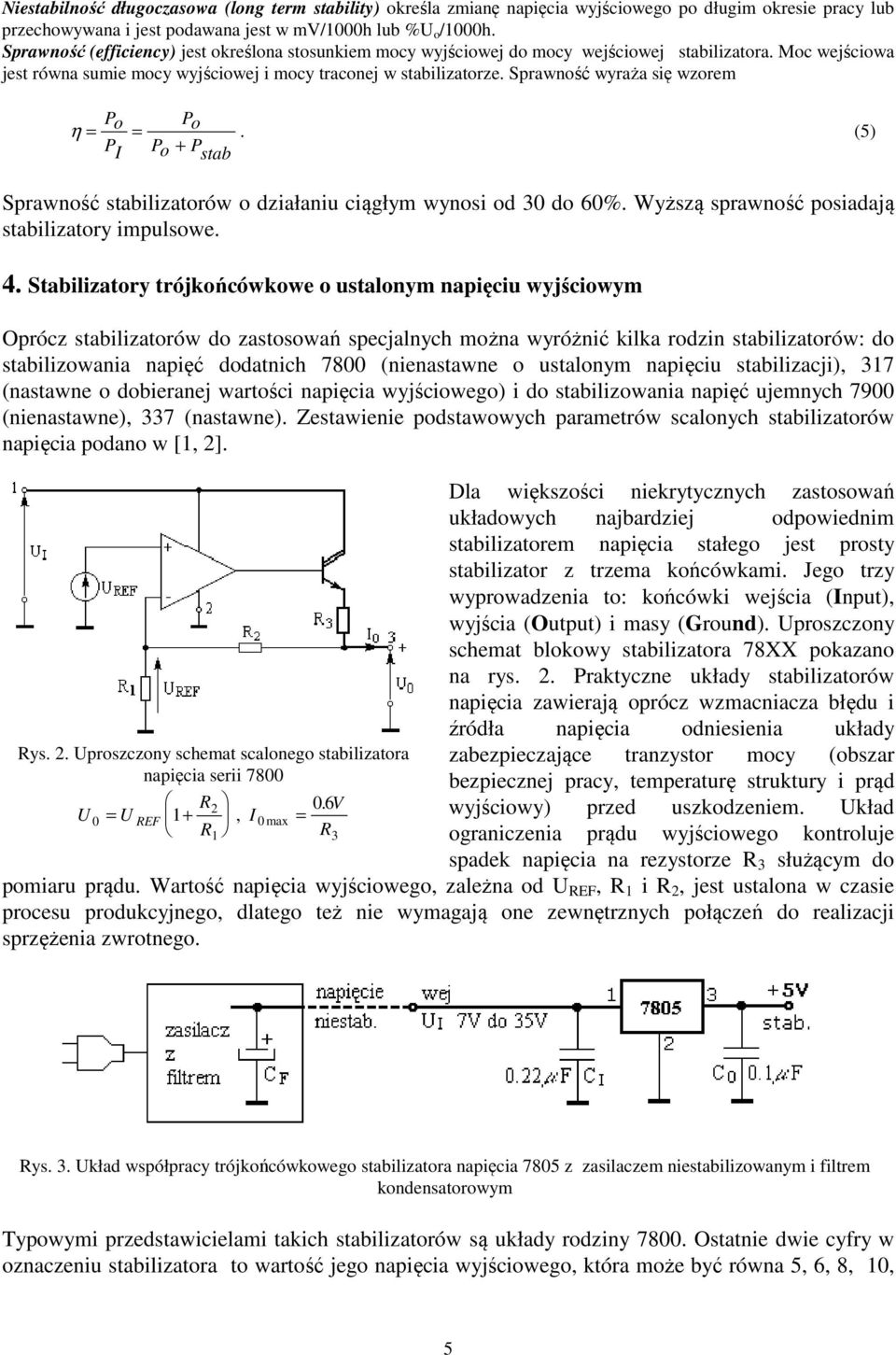

5 Niestabilność długoczasowa (long term stability) określa zmianę napięcia wyjściowego po długim okresie pracy lub przechowywana i jest podawana jest w mv/1000h lub % o /1000h. Sprawność (efficiency) jest określona stosunkiem mocy wyjściowej do mocy wejściowej stabilizatora. Moc wejściowa jest równa sumie mocy wyjściowej i mocy traconej w stabilizatorze. Sprawność wyraża się wzorem η = Po = P I Po. (5) P o + P stab Sprawność stabilizatorów o działaniu ciągłym wynosi od 30 do 60%. Wyższą sprawność posiadają stabilizatory impulsowe. 4. Stabilizatory trójkońcówkowe o ustalonym napięciu wyjściowym Oprócz stabilizatorów do zastosowań specjalnych można wyróżnić kilka rodzin stabilizatorów: do stabilizowania napięć dodatnich 7800 (nienastawne o ustalonym napięciu stabilizacji), 317 (nastawne o dobieranej wartości napięcia wyjściowego) i do stabilizowania napięć ujemnych 7900 (nienastawne), 337 (nastawne). Zestawienie podstawowych parametrów scalonych stabilizatorów napięcia podano w [1, ]. Rys.. proszczony schemat scalonego stabilizatora napięcia serii 7800 R 0. 6V 0 = REF 1+, I 0 max = R R 1 3 Dla większości niekrytycznych zastosowań układowych najbardziej odpowiednim stabilizatorem napięcia stałego jest prosty stabilizator z trzema końcówkami. Jego trzy wyprowadzenia to: końcówki wejścia (Input), wyjścia (Output) i masy (Ground). proszczony schemat blokowy stabilizatora 78XX pokazano na rys.. Praktyczne układy stabilizatorów napięcia zawierają oprócz wzmacniacza błędu i źródła napięcia odniesienia układy zabezpieczające tranzystor mocy (obszar bezpiecznej pracy, temperaturę struktury i prąd wyjściowy) przed uszkodzeniem. kład ograniczenia prądu wyjściowego kontroluje spadek napięcia na rezystorze R 3 służącym do pomiaru prądu. Wartość napięcia wyjściowego, zależna od REF, R 1 i R, jest ustalona w czasie procesu produkcyjnego, dlatego też nie wymagają one zewnętrznych połączeń do realizacji sprzężenia zwrotnego. Rys. 3. kład współpracy trójkońcówkowego stabilizatora napięcia 7805 z zasilaczem niestabilizowanym i filtrem kondensatorowym Typowymi przedstawicielami takich stabilizatorów są układy rodziny Ostatnie dwie cyfry w oznaczeniu stabilizatora to wartość jego napięcia wyjściowego, która może być równa 5, 6, 8, 10, 5

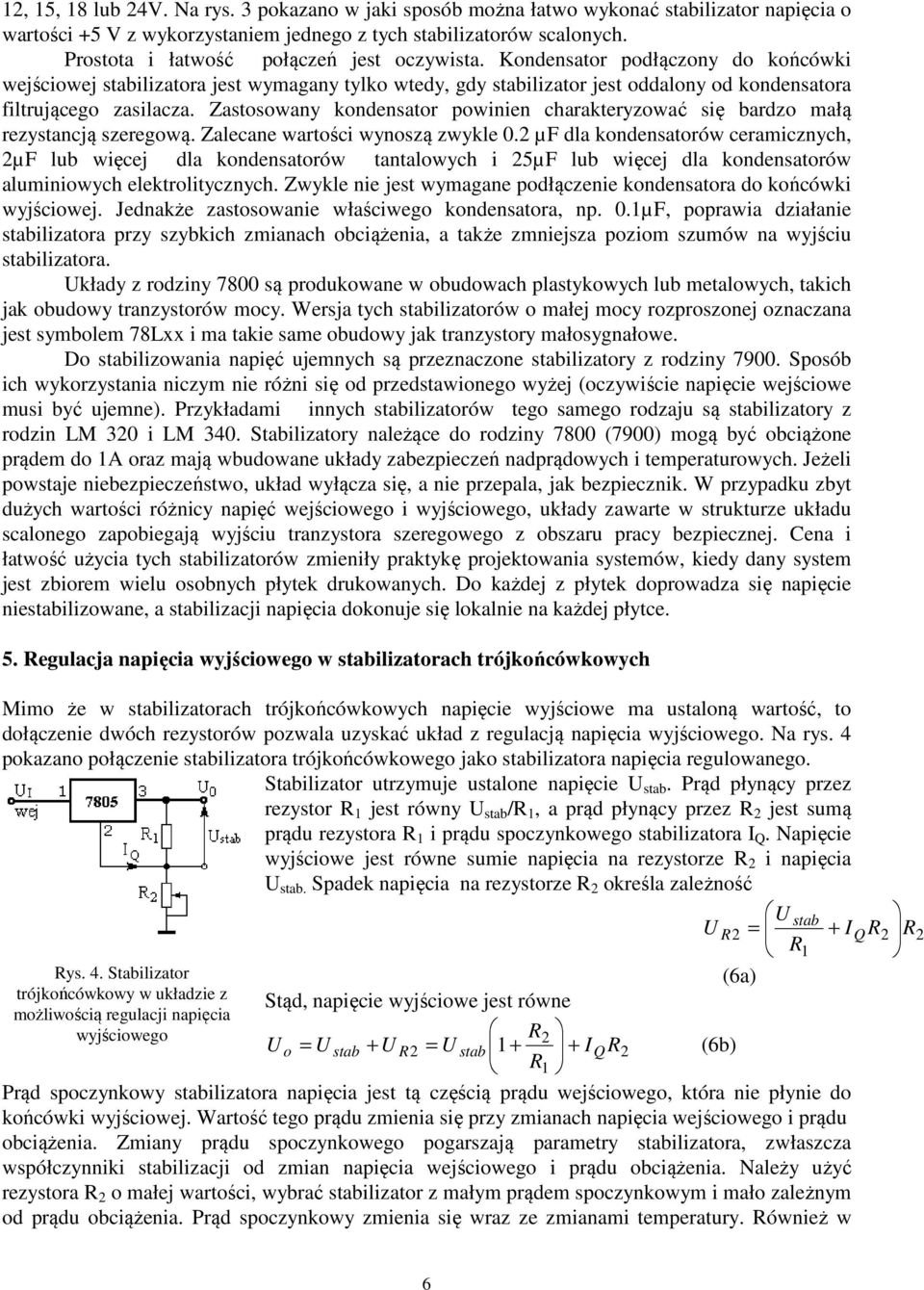

6 1, 15, 18 lub 4V. Na rys. 3 pokazano w jaki sposób można łatwo wykonać stabilizator napięcia o wartości +5 V z wykorzystaniem jednego z tych stabilizatorów scalonych. Prostota i łatwość połączeń jest oczywista. Kondensator podłączony do końcówki wejściowej stabilizatora jest wymagany tylko wtedy, gdy stabilizator jest oddalony od kondensatora filtrującego zasilacza. Zastosowany kondensator powinien charakteryzować się bardzo małą rezystancją szeregową. Zalecane wartości wynoszą zwykle 0. µf dla kondensatorów ceramicznych, µf lub więcej dla kondensatorów tantalowych i 5µF lub więcej dla kondensatorów aluminiowych elektrolitycznych. Zwykle nie jest wymagane podłączenie kondensatora do końcówki wyjściowej. Jednakże zastosowanie właściwego kondensatora, np. 0.1µF, poprawia działanie stabilizatora przy szybkich zmianach obciążenia, a także zmniejsza poziom szumów na wyjściu stabilizatora. kłady z rodziny 7800 są produkowane w obudowach plastykowych lub metalowych, takich jak obudowy tranzystorów mocy. Wersja tych stabilizatorów o małej mocy rozproszonej oznaczana jest symbolem 78Lxx i ma takie same obudowy jak tranzystory małosygnałowe. Do stabilizowania napięć ujemnych są przeznaczone stabilizatory z rodziny Sposób ich wykorzystania niczym nie różni się od przedstawionego wyżej (oczywiście napięcie wejściowe musi być ujemne). Przykładami innych stabilizatorów tego samego rodzaju są stabilizatory z rodzin LM 30 i LM 340. Stabilizatory należące do rodziny 7800 (7900) mogą być obciążone prądem do 1A oraz mają wbudowane układy zabezpieczeń nadprądowych i temperaturowych. Jeżeli powstaje niebezpieczeństwo, układ wyłącza się, a nie przepala, jak bezpiecznik. W przypadku zbyt dużych wartości różnicy napięć wejściowego i wyjściowego, układy zawarte w strukturze układu scalonego zapobiegają wyjściu tranzystora szeregowego z obszaru pracy bezpiecznej. Cena i łatwość użycia tych stabilizatorów zmieniły praktykę projektowania systemów, kiedy dany system jest zbiorem wielu osobnych płytek drukowanych. Do każdej z płytek doprowadza się napięcie niestabilizowane, a stabilizacji napięcia dokonuje się lokalnie na każdej płytce. 5. Regulacja napięcia wyjściowego w stabilizatorach trójkońcówkowych Mimo że w stabilizatorach trójkońcówkowych napięcie wyjściowe ma ustaloną wartość, to dołączenie dwóch rezystorów pozwala uzyskać układ z regulacją napięcia wyjściowego. Na rys. 4 pokazano połączenie stabilizatora trójkońcówkowego jako stabilizatora napięcia regulowanego. Stabilizator utrzymuje ustalone napięcie stab. Prąd płynący przez rezystor R 1 jest równy stab /R 1, a prąd płynący przez R jest sumą prądu rezystora R 1 i prądu spoczynkowego stabilizatora I Q. Napięcie wyjściowe jest równe sumie napięcia na rezystorze R i napięcia stab. Spadek napięcia na rezystorze R określa zależność stab R = + I R1 Q R R Rys. 4. Stabilizator (6a) trójkońcówkowy w układzie z Stąd, napięcie wyjściowe jest równe możliwością regulacji napięcia wyjściowego R o = stab + R = stab IQ R R (6b) 1 Prąd spoczynkowy stabilizatora napięcia jest tą częścią prądu wejściowego, która nie płynie do końcówki wyjściowej. Wartość tego prądu zmienia się przy zmianach napięcia wejściowego i prądu obciążenia. Zmiany prądu spoczynkowego pogarszają parametry stabilizatora, zwłaszcza współczynniki stabilizacji od zmian napięcia wejściowego i prądu obciążenia. Należy użyć rezystora R o małej wartości, wybrać stabilizator z małym prądem spoczynkowym i mało zależnym od prądu obciążenia. Prąd spoczynkowy zmienia się wraz ze zmianami temperatury. Również w 6

7 tym przypadku ważny jest wybór małej wartości R. Dla utrzymania określonego napięcia wyjściowego należy również zmniejszyć R 1, co zwiększa prąd płynący przez R 1 i R, a w rezultacie maleje maksymalny prąd wyjściowy możliwy do uzyskania ze stabilizatora. Pozbawione wyżej wymienionych wad są nowszej generacji trójkońcówkowe stabilizatory regulowane o bardzo małym prądzie spoczynkowym. 6. Trójkońcówkowe stabilizatory regulowane o bardzo małym prądzie spoczynkowym W stabilizatorach tych osiągnięto małe wartości prądów spoczynkowych dzięki zaprojektowaniu układów wewnętrznych stabilizatora w taki sposób, że prawie wszystkie prądy polaryzacji wypływają przez końcówkę wyjściową, a nie przez wyprowadzenie mocy (wspólne). Prąd wypływający przez wyprowadzenie mocy nie jest w tym przypadku prądem spoczynkowym przyrządu i dlatego nosi nazwę prądu końcówki regulacyjnej. Przykładami trójkońcówkowych stabilizatorów regulowanych są: LM 117, 17 i 317; LM 117HV, 17HV, 317HV; LM 138, 38 i 338; LM 150, 50 i 350. Nastawny stabilizator napięcia serii 317 o trzech wyprowadzeniach przedstawiono na rys. 5a. Źródło napięcia odniesienia nie jest tu połączone z masą, lecz z wejściem odwracającym wzmacniacza błędu. Dlatego napięcie wyjściowe wzrasta do takiej wartości, przy której na rezystorze R występuje spadek napięcia równy REF. Różnica napięć wejściowych wzmacniacza operacyjnego jest wtedy równa zeru. Wyjście stabilizatora nie może pozostać bez obciążenia, ponieważ nie miałby wtedy którędy płynąć prąd zasilania wzmacniacza błędu. Z tego powodu celowy jest dobór małych rezystancji dzielnika napięcia R 1, R. a) b) Rys. 5. Nastawny stabilizator napięcia z trzema wyprowadzeniami serii 317: a) schemat blokowy; b) stabilizator w R1 układzie regulacji napięcia wyjściowego 0 = REF 1+, REF V R = 15. Na rys. 5b pokazano najprostszy układ aplikacyjny stabilizatora 317. Potencjał na końcówce regulacji napięcia, w czasie normalnej pracy stabilizatora, jest zawsze o 1.5V niższy od potencjału końcówki wyjściowej stabilizatora. Stabilizator wymusza na rezystorze R napięcie 1.5V. Przez rezystor R płynie prąd I =1.5/R =5.mA. Ponieważ przez wyprowadzenie regulacji napięcia płynie prąd o bardzo małej wartości (50-100µA), który nie może w znaczący sposób zmienić wartości spadku napięcia na rezystancji R, to napięcie wyjściowe stabilizatora można wyznaczyć z zależności R R R o = = (7) R 7

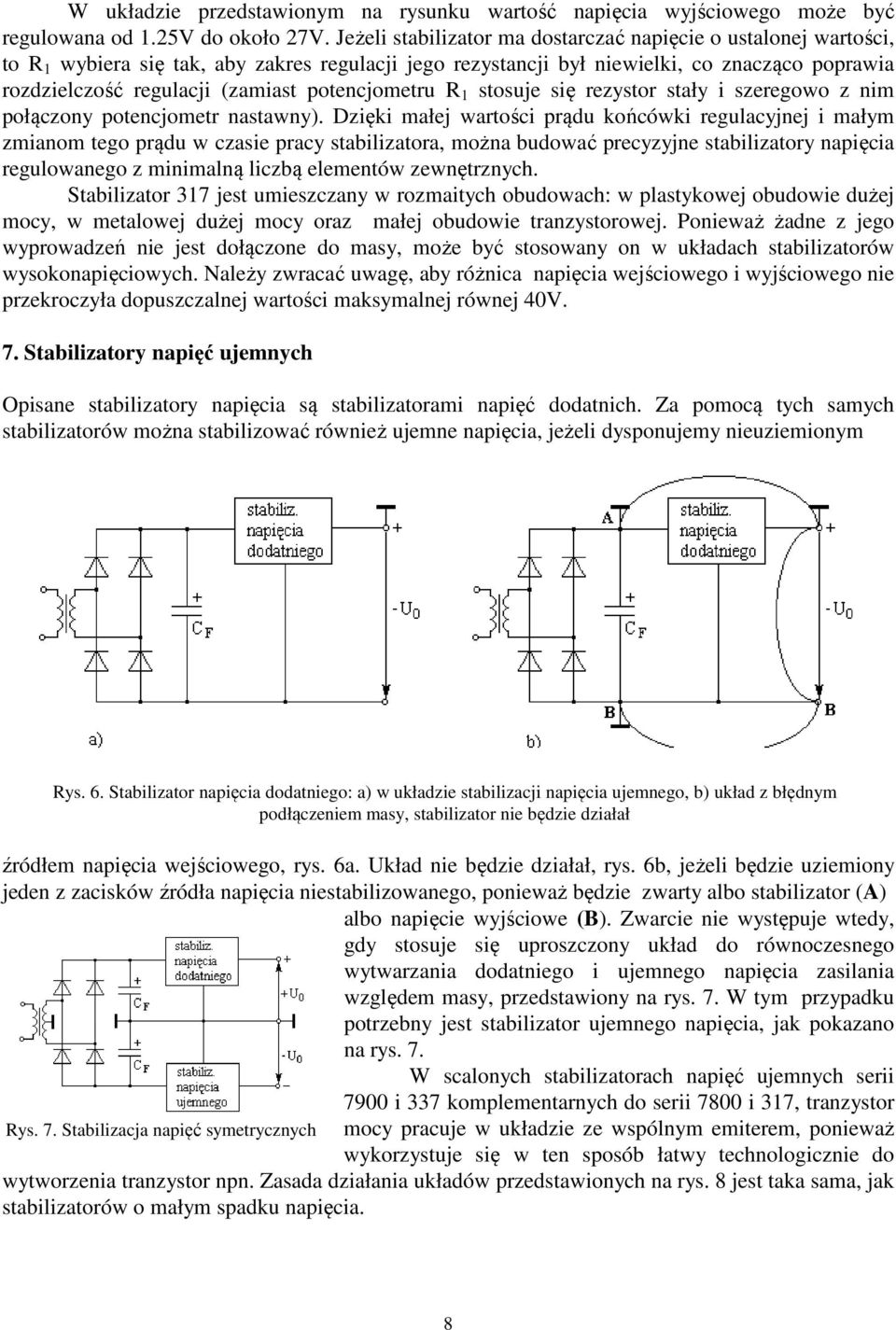

8 W układzie przedstawionym na rysunku wartość napięcia wyjściowego może być regulowana od 1.5V do około 7V. Jeżeli stabilizator ma dostarczać napięcie o ustalonej wartości, to R 1 wybiera się tak, aby zakres regulacji jego rezystancji był niewielki, co znacząco poprawia rozdzielczość regulacji (zamiast potencjometru R 1 stosuje się rezystor stały i szeregowo z nim połączony potencjometr nastawny). Dzięki małej wartości prądu końcówki regulacyjnej i małym zmianom tego prądu w czasie pracy stabilizatora, można budować precyzyjne stabilizatory napięcia regulowanego z minimalną liczbą elementów zewnętrznych. Stabilizator 317 jest umieszczany w rozmaitych obudowach: w plastykowej obudowie dużej mocy, w metalowej dużej mocy oraz małej obudowie tranzystorowej. Ponieważ żadne z jego wyprowadzeń nie jest dołączone do masy, może być stosowany on w układach stabilizatorów wysokonapięciowych. Należy zwracać uwagę, aby różnica napięcia wejściowego i wyjściowego nie przekroczyła dopuszczalnej wartości maksymalnej równej 40V. 7. Stabilizatory napięć ujemnych Opisane stabilizatory napięcia są stabilizatorami napięć dodatnich. Za pomocą tych samych stabilizatorów można stabilizować również ujemne napięcia, jeżeli dysponujemy nieuziemionym Rys. 6. Stabilizator napięcia dodatniego: a) w układzie stabilizacji napięcia ujemnego, b) układ z błędnym podłączeniem masy, stabilizator nie będzie działał źródłem napięcia wejściowego, rys. 6a. kład nie będzie działał, rys. 6b, jeżeli będzie uziemiony jeden z zacisków źródła napięcia niestabilizowanego, ponieważ będzie zwarty albo stabilizator (A) albo napięcie wyjściowe (B). Zwarcie nie występuje wtedy, gdy stosuje się uproszczony układ do równoczesnego wytwarzania dodatniego i ujemnego napięcia zasilania względem masy, przedstawiony na rys. 7. W tym przypadku potrzebny jest stabilizator ujemnego napięcia, jak pokazano na rys. 7. W scalonych stabilizatorach napięć ujemnych serii Rys. 7. Stabilizacja napięć symetrycznych 7900 i 337 komplementarnych do serii 7800 i 317, tranzystor mocy pracuje w układzie ze wspólnym emiterem, ponieważ wykorzystuje się w ten sposób łatwy technologicznie do wytworzenia tranzystor npn. Zasada działania układów przedstawionych na rys. 8 jest taka sama, jak stabilizatorów o małym spadku napięcia. 8

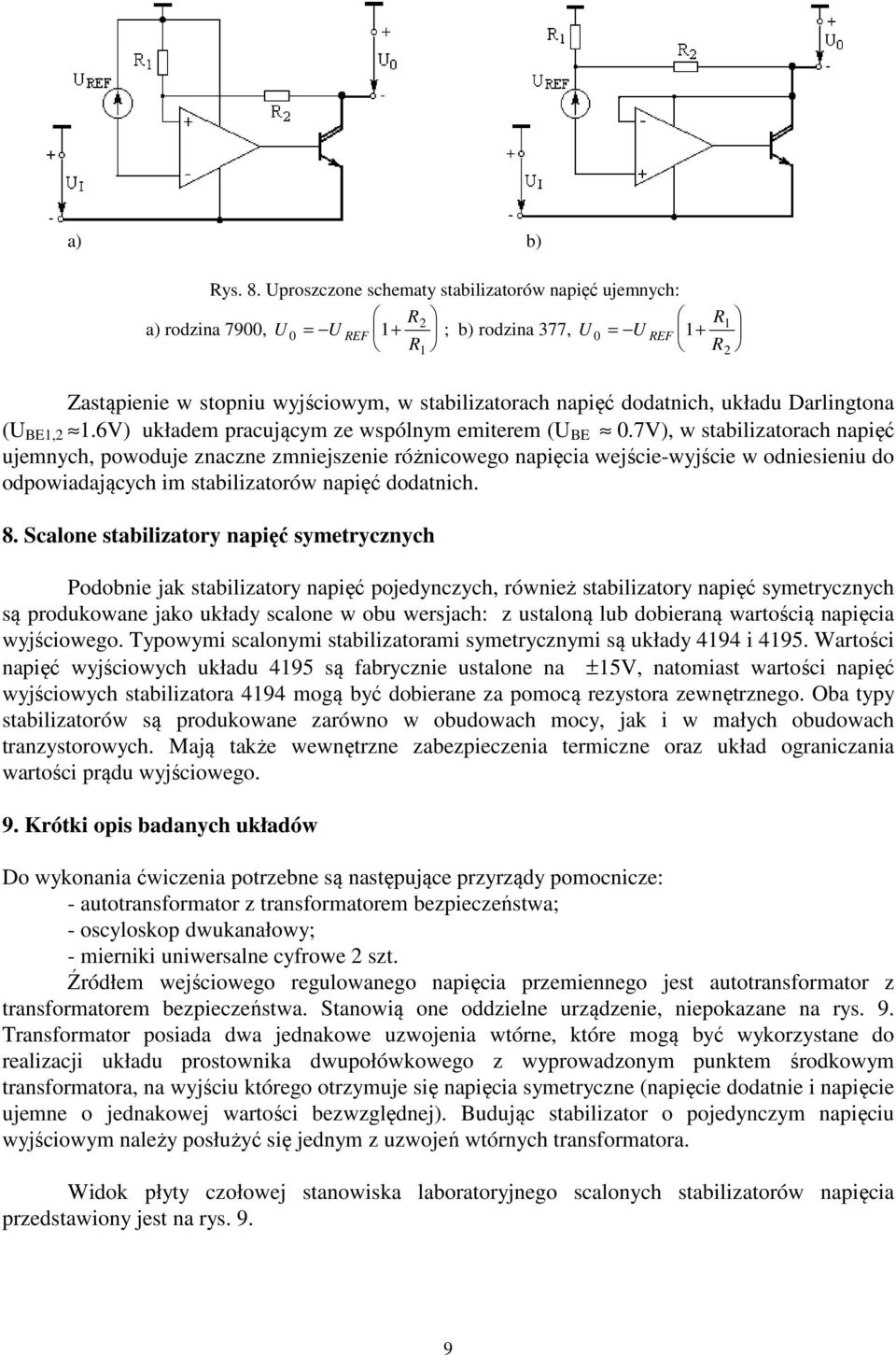

9 a) b) Rys. 8. proszczone schematy stabilizatorów napięć ujemnych: R R1 a) rodzina 7900, 0 = REF 1+ ; b) rodzina 377, 0 = REF 1+ R R 1 Zastąpienie w stopniu wyjściowym, w stabilizatorach napięć dodatnich, układu Darlingtona ( BE1, 1.6V) układem pracującym ze wspólnym emiterem ( BE 0.7V), w stabilizatorach napięć ujemnych, powoduje znaczne zmniejszenie różnicowego napięcia wejście-wyjście w odniesieniu do odpowiadających im stabilizatorów napięć dodatnich. 8. Scalone stabilizatory napięć symetrycznych Podobnie jak stabilizatory napięć pojedynczych, również stabilizatory napięć symetrycznych są produkowane jako układy scalone w obu wersjach: z ustaloną lub dobieraną wartością napięcia wyjściowego. Typowymi scalonymi stabilizatorami symetrycznymi są układy 4194 i Wartości napięć wyjściowych układu 4195 są fabrycznie ustalone na ±15V, natomiast wartości napięć wyjściowych stabilizatora 4194 mogą być dobierane za pomocą rezystora zewnętrznego. Oba typy stabilizatorów są produkowane zarówno w obudowach mocy, jak i w małych obudowach tranzystorowych. Mają także wewnętrzne zabezpieczenia termiczne oraz układ ograniczania wartości prądu wyjściowego. 9. Krótki opis badanych układów Do wykonania ćwiczenia potrzebne są następujące przyrządy pomocnicze: - autotransformator z transformatorem bezpieczeństwa; - oscyloskop dwukanałowy; - mierniki uniwersalne cyfrowe szt. Źródłem wejściowego regulowanego napięcia przemiennego jest autotransformator z transformatorem bezpieczeństwa. Stanowią one oddzielne urządzenie, niepokazane na rys. 9. Transformator posiada dwa jednakowe uzwojenia wtórne, które mogą być wykorzystane do realizacji układu prostownika dwupołówkowego z wyprowadzonym punktem środkowym transformatora, na wyjściu którego otrzymuje się napięcia symetryczne (napięcie dodatnie i napięcie ujemne o jednakowej wartości bezwzględnej). Budując stabilizator o pojedynczym napięciu wyjściowym należy posłużyć się jednym z uzwojeń wtórnych transformatora. Widok płyty czołowej stanowiska laboratoryjnego scalonych stabilizatorów napięcia przedstawiony jest na rys. 9. 9

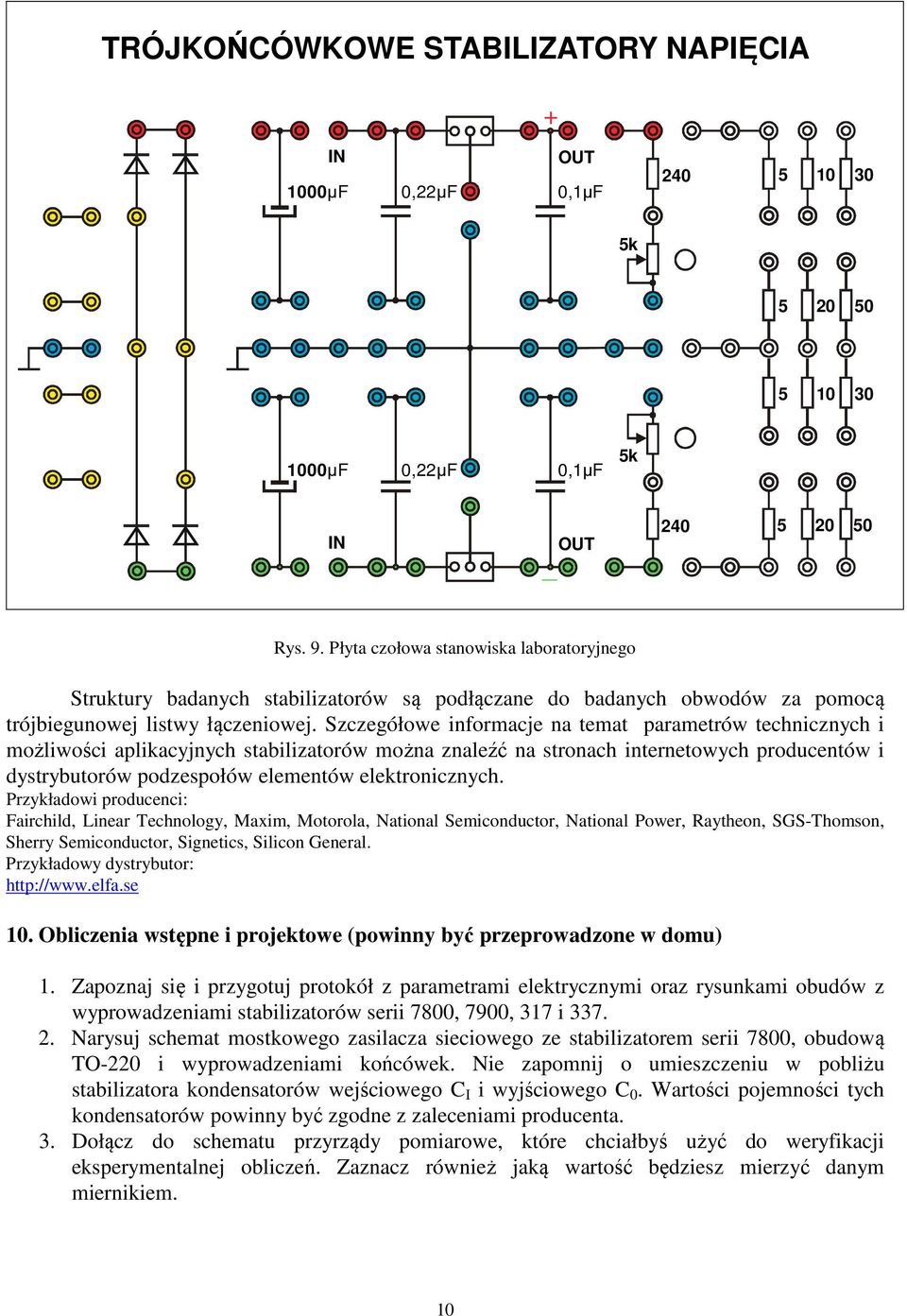

10 TRÓJKOŃCÓWKOWE STABILIZATORY NAPIĘCIA + IN OT 1000µF 0,µF 0,1µF k µF 0,µF 0,1µF 5k IN _ OT Rys. 9. Płyta czołowa stanowiska laboratoryjnego Struktury badanych stabilizatorów są podłączane do badanych obwodów za pomocą trójbiegunowej listwy łączeniowej. Szczegółowe informacje na temat parametrów technicznych i możliwości aplikacyjnych stabilizatorów można znaleźć na stronach internetowych producentów i dystrybutorów podzespołów elementów elektronicznych. Przykładowi producenci: Fairchild, Linear Technology, Maxim, Motorola, National Semiconductor, National Power, Raytheon, SGS-Thomson, Sherry Semiconductor, Signetics, Silicon General. Przykładowy dystrybutor: Obliczenia wstępne i projektowe (powinny być przeprowadzone w domu) 1. Zapoznaj się i przygotuj protokół z parametrami elektrycznymi oraz rysunkami obudów z wyprowadzeniami stabilizatorów serii 7800, 7900, 317 i Narysuj schemat mostkowego zasilacza sieciowego ze stabilizatorem serii 7800, obudową TO-0 i wyprowadzeniami końcówek. Nie zapomnij o umieszczeniu w pobliżu stabilizatora kondensatorów wejściowego C I i wyjściowego C 0. Wartości pojemności tych kondensatorów powinny być zgodne z zaleceniami producenta. 3. Dołącz do schematu przyrządy pomiarowe, które chciałbyś użyć do weryfikacji eksperymentalnej obliczeń. Zaznacz również jaką wartość będziesz mierzyć danym miernikiem. 10

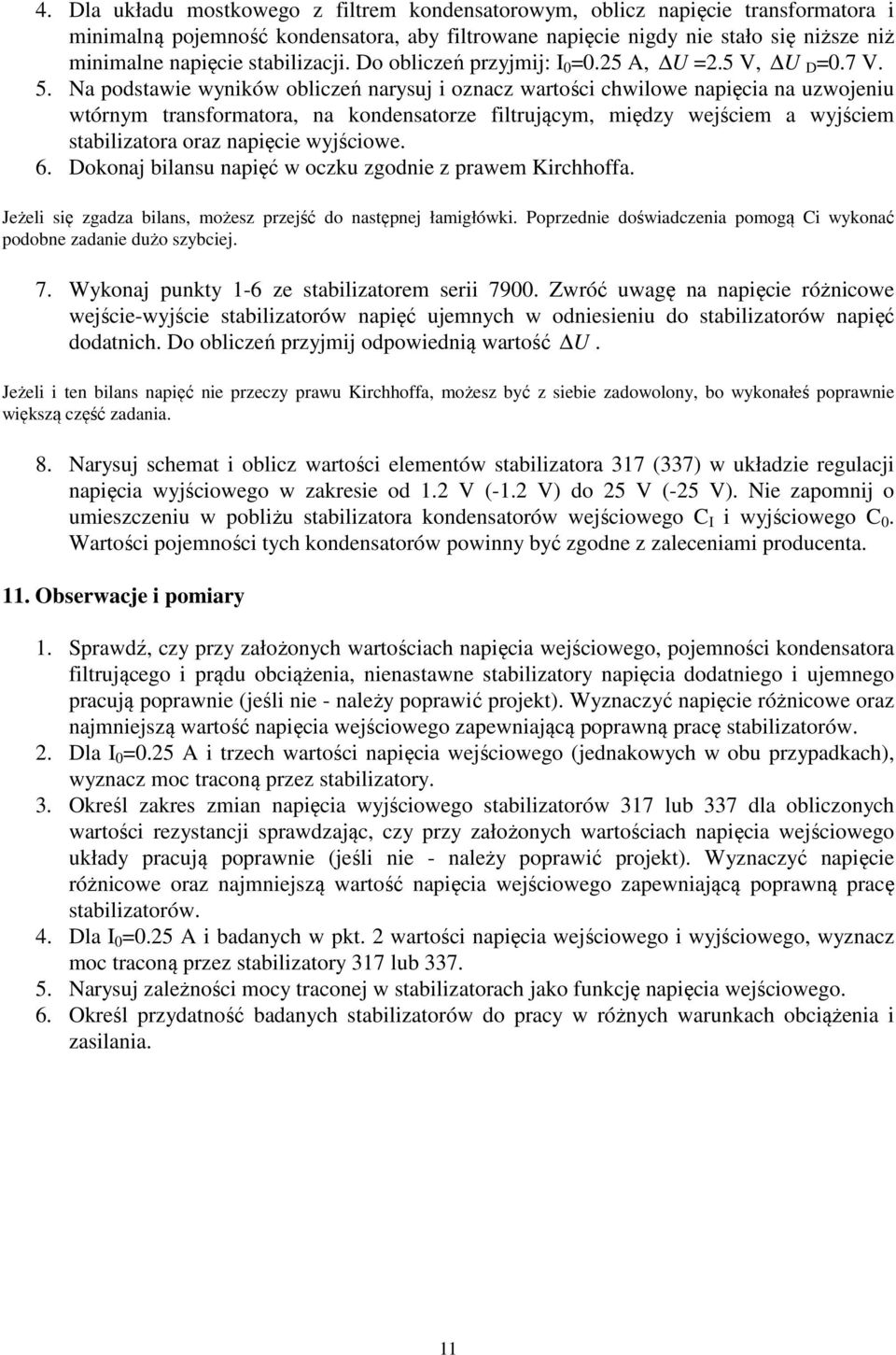

11 4. Dla układu mostkowego z filtrem kondensatorowym, oblicz napięcie transformatora i minimalną pojemność kondensatora, aby filtrowane napięcie nigdy nie stało się niższe niż minimalne napięcie stabilizacji. Do obliczeń przyjmij: I 0 =0.5 A, =.5 V, D =0.7 V. 5. Na podstawie wyników obliczeń narysuj i oznacz wartości chwilowe napięcia na uzwojeniu wtórnym transformatora, na kondensatorze filtrującym, między wejściem a wyjściem stabilizatora oraz napięcie wyjściowe. 6. Dokonaj bilansu napięć w oczku zgodnie z prawem Kirchhoffa. Jeżeli się zgadza bilans, możesz przejść do następnej łamigłówki. Poprzednie doświadczenia pomogą Ci wykonać podobne zadanie dużo szybciej. 7. Wykonaj punkty 1-6 ze stabilizatorem serii Zwróć uwagę na napięcie różnicowe wejście-wyjście stabilizatorów napięć ujemnych w odniesieniu do stabilizatorów napięć dodatnich. Do obliczeń przyjmij odpowiednią wartość. Jeżeli i ten bilans napięć nie przeczy prawu Kirchhoffa, możesz być z siebie zadowolony, bo wykonałeś poprawnie większą część zadania. 8. Narysuj schemat i oblicz wartości elementów stabilizatora 317 (337) w układzie regulacji napięcia wyjściowego w zakresie od 1. V (-1. V) do 5 V (-5 V). Nie zapomnij o umieszczeniu w pobliżu stabilizatora kondensatorów wejściowego C I i wyjściowego C 0. Wartości pojemności tych kondensatorów powinny być zgodne z zaleceniami producenta. 11. Obserwacje i pomiary 1. Sprawdź, czy przy założonych wartościach napięcia wejściowego, pojemności kondensatora filtrującego i prądu obciążenia, nienastawne stabilizatory napięcia dodatniego i ujemnego pracują poprawnie (jeśli nie - należy poprawić projekt). Wyznaczyć napięcie różnicowe oraz najmniejszą wartość napięcia wejściowego zapewniającą poprawną pracę stabilizatorów.. Dla I 0 =0.5 A i trzech wartości napięcia wejściowego (jednakowych w obu przypadkach), wyznacz moc traconą przez stabilizatory. 3. Określ zakres zmian napięcia wyjściowego stabilizatorów 317 lub 337 dla obliczonych wartości rezystancji sprawdzając, czy przy założonych wartościach napięcia wejściowego układy pracują poprawnie (jeśli nie - należy poprawić projekt). Wyznaczyć napięcie różnicowe oraz najmniejszą wartość napięcia wejściowego zapewniającą poprawną pracę stabilizatorów. 4. Dla I 0 =0.5 A i badanych w pkt. wartości napięcia wejściowego i wyjściowego, wyznacz moc traconą przez stabilizatory 317 lub Narysuj zależności mocy traconej w stabilizatorach jako funkcję napięcia wejściowego. 6. Określ przydatność badanych stabilizatorów do pracy w różnych warunkach obciążenia i zasilania. 11

12 1. Zasady wykonywania ćwiczeń Praca studenta polega na wykonywaniu pomiarów, eksperymentów i jednoczesnym sporządzaniu protokołu, w którym dokumentuje się wszystkie wyniki oraz zamieszcza wnioski, wyjaśnienia i odpowiedzi na postawione w instrukcji pytania problemowe. Właściwe przygotowanie do zajęć powinno obejmować: 1. dokładne zaznajomienie się z instrukcją ćwiczenia;. przygotowanie teoretyczne ukierunkowane na wykonanie wymaganych obliczeń i rozwiązanie stawianych zagadnień problemowych; 3. wykonanie obliczeń wstępnych i projektowych zgodnie z założeniami podanymi w instrukcji; 4. przygotowanie środków niezbędnych do rejestracji wyników i wykonywania obliczeń: dyskietek, aparatów cyfrowych lub papieru do rejestracji wykresów itp.; 5. zaznajomienie się z parametrami technicznymi badanych układów i zasada pracy przyrządów pomiarowych; 6. przygotowanie protokółu zawierającego dokumentację wstępnych obliczeń projektowych Protokół jest dokumentem pomiarów i jedynym trwałym świadectwem jakości pracy studenta podczas wykonywania ćwiczeń oraz umiejętności wykorzystania zdobytej wiedzy. Protokół powinien być wykonany starannie, jednak bez zbędnej formalistyki. Po zakończeniu ćwiczeń protokół powinien być podpisany przez prowadzącego zajęcia. 13. Przykładowy konspekt protokółu Strona tytułowa zgodnie ze wzorem akredytacyjnym przyjętym w Laboratorium Elektroniki Politechniki Białostockiej Strony następne Protokół obserwacji i pomiarów Ćwiczenie... TYTŁ 1. Wybrane założenia projektowe (podać parametry techniczne umożliwiające przeprowadzenie obliczeń wstępnych).. Obliczenia wstępne i projektowe (podać całość obliczeń z ewentualnymi komentarzami, wyniki wyróżnić). 3. Wyniki obserwacji i pomiarów Nr i tytuł podpunktu z instrukcji zawierającego zadanie pomiarowe (schemat pomiarowy, o ile nie jest podany w instrukcji, wyniki w postaci tabel, wykresy wszystkich mierzonych charakterystyk, rysunkowa dokumentacja przeprowadzonych obserwacji, obliczenia, odpowiedzi na zagadnienia). Nr i tytuł kolejnego podpunktu itd. 4. Wnioski z przeprowadzonych pomiarów. 14. Wymagania BHP Warunkiem przystąpienia do praktycznej realizacji ćwiczenia jest zapoznanie się z instrukcją BHP i ppoż, obowiązującą w laboratorium oraz przestrzeganie zasad w niej zawartych. Literatura: 1. P. Horowitz, W. Hill. Sztuka elektroniki. WKiŁ, Warszawa, Tietze, Ch. Schenk. kłady półprzewodnikowe, WNT, Warszawa 009. Będę niezmiernie wdzięczny za wszelkie propozycje zmian udoskonalenia niniejszego opracowania. przesłane na adres j.dawidziuk@pb.edu.pl, w celu dr hab. inż. Jakub Dawidziuk, prof. PB 1
