ĆWICZENIE ZASILACZE. L a b o r a t o r i u m Elektroniki 2. Zakład EMiP I M i I B

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "ĆWICZENIE ZASILACZE. L a b o r a t o r i u m Elektroniki 2. Zakład EMiP I M i I B"

Transkrypt

1 Zakład EMiP I M i I B L a b o r a t o r i u m Elektroniki 2 ĆWICZENIE ZASILACZE TEMATYKA ĆWICZENIA Celem ćwiczenia jest poznanie podstawowych właściwości źródeł zasilających: zasilacza niestabilizowanego, stabilizatora napięcia i stabilizatora prądu. WYMAGANE WIADOMOŚCI budowa niestabilizowanego źródła napięcia, filtracja tętnień; charakterystyka obciążenia źródeł napięcia i źródeł prądu, idealnych i rzeczywistych; rezystancja wyjściowa (wewnętrzna) źródeł napięcia i prądu, idealnych i rzeczywistych; zasada stabilizacji parametrycznej, stabilizator napięcia z diodą Zenera; zasada działania elektronicznego stabilizatora napięcia zasada działania elektronicznego stabilizatora prądu współczynnik stabilizacji, definicja. LITERATURA PODSTAWOWA OBJAŚNIENIA W. Wawrzyński Podstawy współczesnej elektroniki, OWPW Z.Nosal, J.Baranowski - Układy elektroniczne cz.1, rozdział 10. A.Filipkowski - Układy elektroniczne analogowe i cyfrowe, rozdział 17 Notatki z wykładu Ćwiczenie będzie realizowane na płycie montażowej PC ELECTRONIC BOARD Type 1018 USB. Wykorzystywane będą źródła napięcia zmiennego (trójfazowego 7/12V eff, AC Voltage 24V/100mA) i zasilacz napięcia stałego 0 25V DC do badania stabilizatorów napięcia i prądu).

2 1. Prostownik jednopołówkowy Zrealizować prostownik jednopołówkowy bez filtracji. Włączyć badany układ do sieci. Zmierzyć napięcia: zmienne wejściowe i stałe wyjściowe prostownika Do układu dołączyć oscyloskop: kanał A dołączyć do wyjścia prostownika, kanał B dołączyć do zacisków U in. Ustawić jednakowe, kalibrowane wzmocnienia obydwóch kanałów 5V/cm; podstawę czasu 2ms/cm. Poziom wyzwalania podstawy czasu ustawić tak, aby na ekranie były widoczne dwa okresy przebiegu U in. Przebiegi obserwować dla wejść DC. Narysować jeden pod drugim przebiegi U in (t) i (t) zachowując zależności czasowe i amplitudowe. Następnie odwrócić polaryzację diody obejrzeć i narysować przebiegi w takim zmodyfikowanym układzie. 2. Prostownik jednopołówkowy z filtrem typu C: Do układu dołączyć kolejno wygładzające kondensatory: 10 i 100 μf. (zwrócić szczególną uwagę na polaryzację kondensatorów elektrolitycznych!). Dla każdego z nich narysować przebiegi napięcia wyjściowego oglądanego oscyloskopem, oraz zmierzyć wartość napięcia tętnień. Kanał A oscyloskopu dołączyć do zacisków U in, kanał B dołączyć do wyjścia. Ustawić jednakowe, kalibrowanie wzmocnienia obydwóch kanałów. Narysować jeden pod drugim przebiegi napięcia wejściowego i wyjściowego [U in (t) i (t)] zachowując zależności czasowe i amplitudowe, następnie odwrócić polaryzację diody i obejrzeć przebiegi i narysować w takim zmodyfikowanym układzie. Zmierzyć odpowiednie napięcia U in, i napięcia międzyszczytowe tętnień U t. 3

3 Prostownik jednopołówkowy Prostownik jednopołówkowy (odwrócona dioda prostownicza) 4

4 Prostownik jednopołówkowy z filtrem C = 10 F U t =.mv Prostownik jednopołówkowy z filtrem C = 100 F U t =.mv 5

5 3. Prostownik dwupołówkowy mostkowy (układ Graetza) z filtrem typu C: Zrealizować układ przedstawiony na rysunku (nie podłączając kondensatora). Wykonać pomiar wartości napięcia wejściowego i wyjściowego. UWAGA: U in = = Do obserwacji przebiegów włączać tylko jeden kanał oscyloskopu i przełączać go w miarę potrzeb. Narysować jeden pod drugim przebiegi napięcia wejściowego i wyjściowego [U(t) i U dc (t)] zachowując zależności czasowe i amplitudowe. Następnie dołączyć kondensator wygładzający C s =10 μf (zwrócić szczególną uwagę na polaryzację kondensatorów elektrolitycznych!). Przerysować wykres napięcia wyjściowego otrzymanego na oscyloskopie oraz zmierzyć wartość napięcia tętnień. 6

6 Prostownik dwupołówkowy mostkowy U t =.mv Prostownik dwupołówkowy mostkowy z filtrem C U t =.mv 7

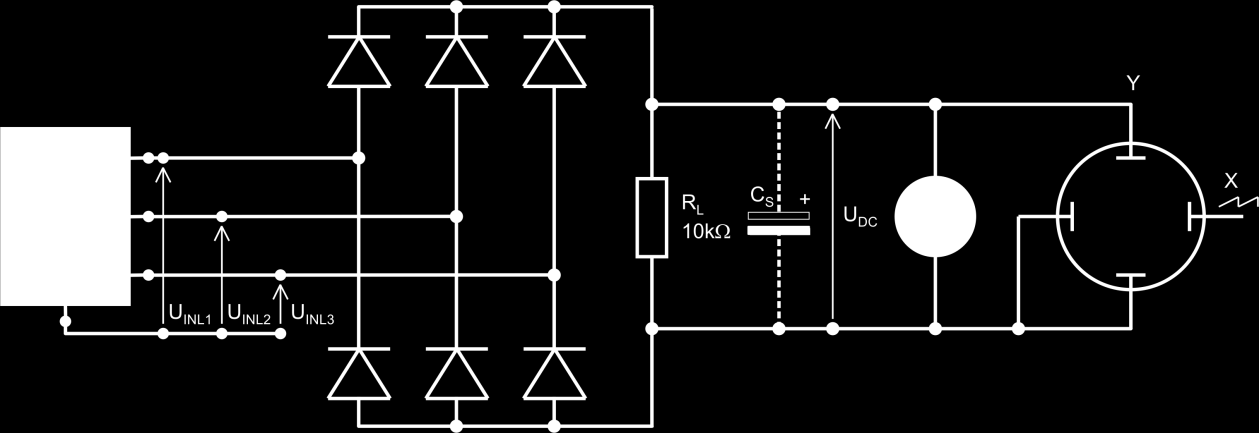

7 3.Sześciofazowy mostek prostowniczy Zrealizować układ przedstawiony na rysunku (nie podłączając kondensatora). Obejrzeć i narysować napięcia trzech faz U in L1... U in L3 na wspólnym wykresie i poniżej napięcie wyjściowe. UWAGA: Do obserwacji przebiegów włączać tylko jeden kanał oscyloskopu i przełączać go w miarę potrzeb. U inl1 = V U inl2 = V U inl3 = V =...V. U t =..mv Obejrzeć i narysować napięcia stałe z kondensatorem wygładzającym C S (10 μf, 100 μf,). Z wykresu na ekranie oscyloskopu, wyznaczyć wartość napięcia tętnień dla każdej pojemności 8

8 Prostownik sześciofazowy z filtrem C = 10 F U t =.mv Prostownik sześciofazowy z filtrem C = 100 F U t =.mv 9

9 4. Stabilizator napięcia V1-tranzystor nr V2- tranzystor nr V3-dioda Zmontować układ przedstawiony na rysunku. Nie dołączać R L. Ustawić U in = 20V. Regulując potencjometrem ustalić wartość napięcia wyjściowego U out =9V. Wypełnić poniższą tabelę napięć wyjściowych w zależności od napięcia zadanego U in. Narysować wykres U out (U in ). U in U out 10

10 Z charakterystyki w okolicy U in = 20V wyznaczyć współczynnik k U U out. Uout Wyznaczyć współczynnik stabilizacji S 9V Uin 20V Ustawić U in = 20V; następnie dołączać różne rezystory R L i wyznaczyć wartości napięcia U out w zależności od prądu I L. Wyniki umieścić w tabeli, a następnie narysować wykres U out (I L ). R L [Ω] 4,7k 2,2k 1k I L [ ma] U out [V] in W zakresie stabilizacji wyznaczyć rezystancję wyjściową stabilizatora napięcia. 11

11 5. Stabilizator prądu V1- tranzystor nr V2- dioda zenera nr Zmontować układ przedstawiony na rysunku. Zrealizować R L =0. Wypełnić tabelę prądów wyjściowych w zależności od napięcia wejściowego U IN. Narysować wykres I L (U in ) U in I L Z charakterystyki w okolicy U in = 20V wyznaczyć współczynnik k I U L. in 12

12 Wyznaczyć współczynnik stabilizacji S I L 10mA U in 20V Ustawić U in = 20V; następnie wyznaczyć wartości U out oraz I L w zależności od rezystancji. Wyniki umieścić w tabeli, a następnie narysować wykres I L (U out ). R L [Ω] k 2,2k I L [ma] U out [V] W zakresie stabilizacji wyznaczyć rezystancję wyjściową stabilizatora prądu. 13
