DOKUMENTACJA PROJEKTOWA na wykonanie robót konserwacyjnych kanałów melioracyjnych

Transkrypt

1 ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH WOJEWÓDZTWA POMORSKIEGO W GDAŃSKU TERENOWY ODDZIAŁ W REDZIE Reda, ul. Kazimierska 55 tel , tel. fax DOKUMENTACJA PROJEKTOWA na wykonanie robót konserwacyjnych kanałów melioracyjnych OBIEKT NR 2: Kanał Rybski przełożenie rurociągu Ø 800 (218 mb i konserwacja gruntowna km (4,0 km) m. Rybno, gmina Gniewino, m. Kniewo, gmina Wejherowo, powiat wejherowski. Adres obiektu: gminy: gmina Gniewino i gmina Wejherowo powiat: wejherowski województwo: pomorskie Nazwy i kody robót budowlanych wg CPV: Roboty w zakresie ochrony przeciwpowodziowej Nazwa i adres zamawiającego: Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, ul. Sucha 12, Gdańsk Spis zawartości dokumentacji projektowej: 1. Opis techniczny 2. Przedmiar robót 3. Załączniki graficzne 4. Mapa poglądowa w skali 1: Sporządził: Specjalista ds. eksploatacji Andrzej Majkut Sprawdził: Inspektor ds. eksploatacji Emilia Murawska Z A T W I E R D Z A M Specjalista ds. eksploatacji Dorota Topp-Chudnicka Reda, dnia r.

2 OPIS TECHNICZNY Obiekt nr 2 : Kanał Rybski przełożenie rurociągu Ø 800 (218 mb) i konserwacja gruntowna km (4,0 km), m. Rybno, gmina Gniewino, m. Kniewo, gmina Wejherowo, powiat wejherowski. I. WIADOMOŚCI WSTĘPNE Przedmiotowa dokumentacja projektowa została opracowana przez Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku Terenowy Oddział w Redzie w celu wykonania na jej podstawie konserwacji gruntownej kanału Rybskiego. Z uwagi na to, że niniejsza dokumentacja służyć będzie wykonaniu robót budowlanych, dla których nie jest wymagane uzyskanie pozwolenia na budowę, dokumentację opracowano zgodnie z 3 i 4 ust. 2 Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. Nr 202 z 2004 r. poz. 2072). Roboty objęte niniejszą dokumentacją planowane są do zrealizowania w wyniku postępowania przeprowadzonego przez Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku, ul. Sucha 12, Gdańsk, o udzielenie zamówienia publicznego w trybie przetargu nieograniczonego. Dokumentację opracowano w oparciu o następujące materiały: dane ewidencyjne i protokoły z przeglądów śródlądowych wód powierzchniowych i urządzeń melioracji wodnych podstawowych, notatki z wizji i pomiarów w terenie. II. POŁOŻENIE OBIEKTU Obiekt położony jest na terenie miejscowości Rybno w gminie Gniewino (rurociąg) i w miejscowości Kniewo w gminie Wejherowo w powiecie wejherowskim. III. WYKONAWSTWO ROBÓT W ramach robót należy w wyznaczonych odcinkach okosić skarpy kanału, usunąć z koryta namuł, zanieczyszczenia, śmieci, zamuliska, łachy itp., oraz oczyścić teren z pozostałości po robotach. Zarurowany zniszczony fragment rurociągu należy wymienić (na 3 odcinkach). Kolejność wykonywania robót: 1. Etap 1. W pierwszej kolejności należy wymienić zniszczony rurociąg pomiędzy istniejącymi studniami S10, a S12. W ramach robót należy m.in. wykonać nowe studnie S10A i S Etap 2. W drugim etapie należy wymienić zniszczony rurociąg pomiędzy istniejącą studnią S9, a projektowaną studnią S7. W ramach robót należy m.in. wykonać nowe studnie S7 i S8. 3. Etap 3. W trzecim etapie należy wymienić zniszczony rurociąg pomiędzy proj. studniami S5,a S7. W ramach robót należy m.in. wykonać nowe studnie S5 i S6. 4. Etap 4. W czwartym etapie należy wykonać konserwację gruntowną otwartego odcinka kanału od ujścia do istniejącej studni S12 na długości 4 km. Etapy nr 1-3 są przedstawione na załącznikach graficznych: załącznik nr 1 - Plan zagospodarowania terenu, załącznik nr 2- profil podłużny. Szczegółowe rozwiązania techniczne zawierają załączniki nr 3, 4, 5 i 6. Trasa otwartego odcinka kanału Rybskiego przewidziana do konserwacji gruntownej przedstawiona została na mapce poglądowej w skali 1:

3 IV. CHARAKTERYSTYKA OBIEKTU Ww. kanał jest odbiornikiem wód opadowych z m. Rybno, Kniewo, oraz obszaru Spółki Wodnej Kniewo. V. TERMINY REALIZACJI I KOLEJNOŚĆ ROBÓT Konserwację cieku objętego przedmiarem robót należy wykonać w terminie do 30 listopada 2015 r. O szczegółowym terminie wykonania prac konserwacyjnych na poszczególnych odcinkach będzie decydować inspektor nadzoru inwestorskiego. Sporządził: Specjalista ds. eksploatacji Andrzej Majkut

4 PRZEDMIAR ROBÓT OBIEKT nr 2: Kanał Rybski przełożenie rurociągu Ø 800 (218 mb) i konserwacja gruntowna km (4,0 km), m. Rybno, gmina Gniewino, m. Kniewo, gmina Wejherowo, powiat wejherowski. Zadanie nr 1. Kanał Rybski przełożenie rurociągu Ø 800 (218 m) Zadanie nr 2. Kanał Rybski km (4,0 km), konserwacja gruntowna Lp. Nazwa, opis, obliczenie ilości Jedn. Ilość jedn. Zadanie 1. Kanał Rybski przełożenie rurociągu Ø 800 (218 m) Kanał Rybski Etap 1 przełożenie rurociągu Ø 800 pomiędzy studniami S10-S12 na długości 105 m Grodze ziemne o wysokości do 1,5 m, umocnienie stopy skarpy darniną na płask. Wykonanie grodzy ziemnej na kanale Rybskim przed wlotem do rurociągu, o wym. 5 m x 3 m i wysok. 2,0 m Ogółem grodza - (3 m + 2 m)/2 x 2 m x 5 m = 25 m 3 m Wykopy liniowe o ścianach pionowych pod fundamenty, rurociągi i kolektory w gruntach suchych, z wydobyciem urobku łopatą lub wyciągiem ręcznym, wykop o głębokości do 1,5 m i szerokości 0,8-1,5 m, grunt kat. III-IV. Próbny przekop pomiędzy studnią S12 a otwartym korytem kanału celem sprawdzenia ewentualnego uzbrojenia podziemnego na długości 20 m. Ogółem przekop 0,6 m x 1,5 m x 20 m = 18 m 3 m Wykopy liniowe o ścianach pionowych pod fundamenty, rurociągi i kolektory w gruntach suchych, z wydobyciem urobku łopatą lub wyciągiem ręcznym, wykop o głębokości do 1,5 m i szerokości 0,8-1,5 m, grunt kat. III-IV. Wykopy pod kolektor Ø 200 służący do odprowadzania wody napływającej rurociągiem Ø 800 pomiędzy studnią S12 a otwartym korytem kanału poniżej studni S10 o długości 120 m. Ogółem wykop 0,6 m x 1,0 m x 120 m = 72 m 3 m Rury kanalizacyjne z PVC, kielichowe o średnicy nominalnej 200 mm. Wykonanie tymczasowego rurociągu Ø 200 mm celem odprowadzania odpompowywanej wody ze studni S12 do otwartego odcinka kanału poniżej studni S10 na długości 120 m rozebranie rurociągu po zakończeniu robót. Ogółem 120 m m Pompowanie wody ze studni S12 do wykonanego rurociągu PVC 200. Przepompowywanie napływającej wody do studni S12 do wykonanego rurociągu PVC 200 mm i odprowadzenie jej do otwartego odcinka kanału poniżej studni S10 poza obręb robót. Ogółem 7 dni x 8 godz. = 56 godz. godz Wykopy oraz przekopy wykonywane koparkami podsiębiernymi o pojemności łyżki 0,25 m3, na odkład grunt kategorii III. Wykopy pod kolektor Ø 800 pomiędzy studnią S12 a S10 o dł. 105 m. szer. wykopu 2,0 m, głęb. wykopu 2,5 m, 90% wykop mech., 10% wykop ręczny. Ogółem wykop 2,0 m x 2,5 m x 105 m x 0,9 = 472,5 m 3 m 3 472,5

5 Wykopy liniowe o ścianach pionowych pod fundamenty, rurociągi i kolektory w gruntach suchych, z wydobyciem urobku łopatą lub wyciągiem ręcznym, wykop o głęb. do 1,5 m i szer. 0,8-1,5 m, gr. Kat. III-IV. Wykopy pod kolektor Ø 800 pomiędzy studnią S12 a S10 o dł. 105 m. szer. wykopu 2,0 m, gł. wykopu 2,5 m, 90% wykop mech., 10% wykop ręczny. Ogółem wykop 2,0 m x 2,5 m x 105 m x 0,1 = 52,5 m 3 m 3 52, Pełne umocnienie pionowych ścian wykopów liniowych palami szalunkowymi (wypraskami), w gruntach suchych, wraz z rozbiórką, o szer. wykopu do 1,0 m i głęb. do 3,0 m, grunt kat. III-IV. Wykopy w gruncie suchym wymagające umocnienia z uwagi na głębokość oraz występujące grunty kurzawkowe. Ogółem 105 m x 2 m x 2 strony = 420 m 2 m Igłofiltry o średnicy do 50 mm wpłukiwane w grunt bezpośrednio, bez obsypki, do głębokości 4,0 m. Odwodnienie wykopów igłofiltrami na całej długości. Ogółem 182 szt. szt Roboty ziemne wykonywane koparkami podsiębiernymi o pojemności łyżki do 0,4 m3, z transportem urobku samoch. samowyład. do 5 t na odl. do 1 km, grunt kat. III. Transport podsypki na plac budowy. Ogółem 105 m x 0,1 m x 1,0 m = 10,5 m 3 m 3 10, Podsypka filtracyjna z pospółki w gotowym suchym wykopie. Wykonanie wraz z przygotowaniem kruszywa. Wykonanie podsypki pod rurociąg Ø 800 mm, szer. 1,0 m, grub. 0,1 m, dł. 105 m. Ogółem 105 m x 0,1 m x 1,0 m = 10,5 m 3 m 3 10, Rury z tworzyw sztucznych Ø 800 o dł. 3 m wraz z opaskami. Rurociąg z tworzyw sztucznych Ø 800 mm studnia S12-studnia S10 - dł. 105 m. Ogółem 105 m m Zasypywanie wykopów spycharką 55 kw (75 KM). Przemieszczenie gruntu na odległość do 10 m, grunt. kat. I-III. wg ilości z poz Ogółem 2,0 m x 2,5 m x 105 m x 0,9 = 472,5 m 3 m 3 472, Ręczne zasypywanie wykopów liniowych o ścianach pionowych. Wykop o głęb. do 1,5 m i szer. 0,8-1,5 m, grunt kat. III-IV. wg ilości z poz Ogółem 2,0 m x 2,5 m x 105 m x 0,1 = 52,5 m 3 m 3 52, Ręczne wykopy ciągłe lub jamiste ze skarpami, o szer. dna do 1,5 m i głęb. do 1,5 m ze złożeniem urobku na odkład, bez transportu urobku, grunt. kat. III Wykopy ręczne pod 2 studnie Ø 1600 mm o głęb. 2,0 m 2 szt. 100% wykopy ręczne. Ogółem (2,5 m x 2,5 m x 1,0 m) x 2 szt = 12,5 m 3 m 3 12, Studnie rewizyjne z kręgów betonowych o średnicy 1500 mm i głęb. 2 m w gotowym wykopie (bez murowania podstawy studni).

6 Studnia rewizyjna Ø 1600 mm mm o głęb. 2,0 m 2 szt. studnia S11 oraz studnia S10A. Ogółem 2 szt. studnia Zasypanie wykopów z przerzutem ziemi na odległość do 3 m i ubiciem warstwami co 15 cm w gruncie kat. III Wg przedmiaru z poz Ogółem (2,5 m x 2,5 m x 1,0 m) x 2 szt = 12,5 m 3 m 3 12, Oczyszczenie terenu z drobnych gałęzi, korzeni i kory bez wrzosu po wykarczowaniu, z wywiezieniem. Uporządkowanie terenu po zakończeniu robót, wywóz nieczystości, zagospodarowanie łąk zajętych pod urobek poprzez obsiew, naprawa uszkodzonych dróg oraz łąki pod wykopy oraz innych wynikłych z prowadzenia robót, na koszt Wykonawcy. Ogółem 120 m x 30 m = m 2 m Kanał Rybski Etap 2 przełożenie rurociągu Ø 800 pomiędzy studniami S9-S7 na długości 50 m Grodze ziemne o wysokości do 1,5 m, umocnienie stopy skarpy darniną na płask. Wykonanie grodzy ziemnej na kanale Rybskim przed wlotem do rurociągu, o wym. 5 m x 3 m i wys. 2,0 m Ogółem grodza - (3 m + 2 m)/2 x 2 m x 5 m = 25 m 3 m Wykopy liniowe o ścianach pionowych pod fundamenty, rurociągi i kolektory w gruntach suchych, z wydobyciem urobku łopatą lub wyciągiem ręcznym, wykop o głębokości do 1,5 m i szerokości 0,8-1,5 m, grunt kat. III-IV. Próbny przekop pomiędzy studnią S9, a otwartym korytem kanału celem sprawdzenia ewentualnego uzbrojenia podziemnego na długości 20 m. Ogółem przekop 0,6 m x 1,5 m x 20 m = 18 m 3 m Wykopy liniowe o ścianach pionowych pod fundamenty, rurociągi i kolektory w gruntach suchych, z wydobyciem urobku łopatą lub wyciągiem ręcznym, wykop o głębokości do 1,5 m i szerokości 0,8-1,5 m, grunt kat. III-IV. Wykopy pod kolektor Ø 200 służący do odprowadzania wody napływającej rurociągiem Ø 800 pomiędzy studnią S9 a otwartym korytem kanału poniżej studni S7 o długości 60 m. Ogółem wykop 0,6 m x 1,0 m x 60 m = 36 m 3 m Rury kanalizacyjne z PVC, kielichowe o średnicy nominalnej 200 mm. Wykonanie tymczasowego rurociągu Ø 200 mm celem odprowadzania odpompowywanej wody ze studni S9 do otwartego odcinka kanału poniżej studni S7 na długości 60 m rozebranie rurociągu po zakończeniu robót. Ogółem 60 m m Pompowanie wody ze studni S9 do wykonanego rurociągu PVC 200. Przepompowywanie napływającej wody do studni S9 do wykonanego rurociągu PVC 200 mm i odprowadzenie jej do otwartego odcinka kanału poniżej studni S7 poza obręb robót. Ogółem 3 dni x 8 godz. = 24 godz. godz Wykopy oraz przekopy wykonywane koparkami podsiębiernymi o pojemności łyżki 0,25 m3, na odkład grunt kategorii III. Wykopy pod kolektor Ø 800 pomiędzy studnią S9 a S7 o długości 50 m. szer. wykopu 2,0 m, gł. Wykopu 2,5 m, 90% wykop mechaniczny,

7 10% wykop ręczny. Ogółem wykop 2,0 m x 2,5 m x 50 m x 0,9 = 225 m 3 m Wykopy oraz przekopy wykonywane koparkami podsiębiernymi o pojemności łyżki 0,25 m3, na odkład grunt kategorii III. Wykopy pod kolektor Ø 800 pomiędzy studnią S9 a S7 o długości 50 m. szer. wykopu 2,0 m, gł. wykopu 2,5 m, 90% wykop mechaniczny, 10% wykop ręczny. Ogółem wykop 2,0 m x 2,5 m x 50 m x 0,1 = 25 m 3 m Pełne umocnienie pionowych ścian wykopów liniowych palami szalunkowymi (wypraskami), w gruntach suchych, wraz z rozbiórką, o szer. wykopu do 1,0 m i głęb. do 3,0 m, grunt kat. III-IV. Wykopy w gruncie suchym wymagające umocnienia z uwagi na głębokość oraz występujące grunty kurzawkowe. Ogółem 50 m x 2 m x 2 strony = 200 m 2 m Igłofiltry o średnicy do 50 mm wpłukiwane w grunt bezpośrednio, bez obsypki, do głębokości 4,0 m. Odwodnienie wykopów igłofiltrami na całej długości. Ogółem 58 szt. szt Roboty ziemne wykonywane koparkami podsiębiernymi o pojemności łyżki do 0,4 m3, z transportem urobku samoch. samowyład. do 5 t na odległość do 1 km, grunt kategorii III. Transport podsypki na plac budowy. Ogółem 50 m x 0,1 m x 1,0 m = 5 m 3 m Podsypka filtracyjna z pospółki w gotowym suchym wykopie. Wykonanie wraz z przygotowaniem kruszywa. Wykonanie podsypki pod rurociąg Ø 800 mm, szerok. 1,0 m, grub. 0,1 m, dł. 50 m. Ogółem 50 m x 0,1 m x 1,0 m = 5 m 3 m Rury z tworzyw sztucznych Ø 800 o dł. 3 m wraz z opaskami. Rurociąg z tworzyw sztucznych Ø 800 mm studnia S9-studnia S7 - dł. 50 m. Ogółem 50 m m Rury z tworzyw sztucznych Ø 400 o dł. 3 m wraz z opaskami. Rurociąg z tworzyw sztucznych Ø 400 mm do połączenia rowu wpadającego do studni S7 dł. 6 m. Ogółem 6 m m Zasypywanie wykopów spycharką 55 kw (75 KM). Przemieszczenie gruntu na odległość do 10 m, grunt. kat. I-III. wg ilości z poz Ogółem 2,0 m x 2,5 m x 50 m x 0,9 = 225 m 3 m Ręczne zasypywanie wykopów liniowych o ścianach pionowych. Wykop o głęb. do 1,5 m i szer. 0,8-1,5 m, grunt kat. III-IV. wg ilości z poz Ogółem 2,0 m x 2,5 m x 50 m x 0,1 = 25 m 3 m Ręczne wykopy ciągłe lub jamiste ze skarpami, o szer. dna do 1,5 m i głęb. do 1,5 m ze złożeniem urobku na odkład, bez transportu urobku, grunt. kat. III

8 Wykopy ręczne pod 2 studnie Ø 1600 mm o głęb. 2,0 m 2 szt. 100% wykopy ręczne. Ogółem (2,5 m x 2,5 m x 1,0 m) x 2 szt = 12,5 m 3 m 3 12, Studnie rewizyjne z kręgów betonowych o średnicy 1500 mm i głęb. 2 m w gotowym wykopie (bez murowania podstawy studni). Studnia rewizyjna Ø 1600 mm mm o głęb. 2,0 m 2 szt. studnia S8 oraz studnia S7. Ogółem 2 szt. studnia Zasypanie wykopów z przerzutem ziemi na odległość do 3 m i ubiciem warstwami co 15 cm w gruncie kat. III Wg przedmiaru z poz Ogółem (2,5 m x 2,5 m x 1,0 m) x 2 szt = 12,5 m 3 m 3 12, Oczyszczenie terenu z drobnych gałęzi, korzeni i kory bez wrzosu po wykarczowaniu, z wywiezieniem. Uporządkowanie terenu po zakończeniu robót, wywóz nieczystości, zagospodarowanie łąk zajętych pod urobek poprzez obsiew, naprawa uszkodzonych dróg oraz łąki pod wykopy oraz innych wynikłych z prowadzenia robót, na koszt Wykonawcy. Ogółem 50 m x 30 m = m 2 m Kanał Rybski Etap 3 przełożenie rurociągu Ø 800 pomiędzy studniami S7-S5 na długości 63 m Grodze ziemne o wysokości do 1,5 m, umocnienie stopy skarpy darniną na płask. Wykonanie grodzy ziemnej na kanale Rybskim przed wlotem do rurociągu, o wym. 5 m x 3 m i wysok. 2,0 m Ogółem grodza - (3 m + 2 m)/2 x 2 m x 5 m = 25 m 3 m Wykopy liniowe o ścianach pionowych pod fundamenty, rurociągi i kolektory w gruntach suchych, z wydobyciem urobku łopatą lub wyciągiem ręcznym, wykop o głębokości do 1,5 m i szerokości 0,8-1,5 m, grunt kat. III-IV. Wykopy pod kolektor Ø 200 służący do odprowadzania wody napływającej rurociągiem Ø 800 pomiędzy studnią S7 a otwartym korytem kanału poniżej studni S5 o długości 70 m. Ogółem wykop 0,6 m x 1,0 m x 70 m = 42 m 3 m Rury kanalizacyjne z PVC, kielichowe o średnicy nominalnej 200 mm. Wykonanie tymczasowego rurociągu Ø 200 mm celem odprowadzania odpompowywanej wody ze studni S7 do otwartego odcinka kanału poniżej studni S5 na długości 70 m rozebranie rurociągu po zakończeniu robót. Ogółem 70 m m Pompowanie wody ze studni S7 do wykonanego rurociągu PVC 200. Przepompowywanie napływającej wody ze studni S7 do wykonanego rurociągu PVC 200 mm i odprowadzenie jej do otwartego odcinka kanału poniżej studni S5 poza obręb robót. Ogółem 5 dni x 8 godz. = 40 godz. godz Wykopy oraz przekopy wykonywane koparkami podsiębiernymi o pojemności łyżki 0,25 m3, na odkład grunt kategorii III. Wykopy pod kolektor Ø 800 pomiędzy studnią S7 a S5 o długości 63 m. szer. wykopu 2,0 m, gł. Wykopu 2,5 m, 90% wykop mechaniczny, 10% wykop ręczny. Ogółem wykop 2,0 m x 2,5 m x 63 m x 0,9 = 283,5 m 3 m 3 283,5

9 Wykopy liniowe o ścianach pionowych pod fundamenty, rurociągi i kolektory w gruntach suchych, z wydobyciem urobku łopatą lub wyciągiem ręcznym, wykop o głębokości do 1,5 m i szerokości 0,8-1,5 m, grunt kat. III-IV. Wykopy pod kolektor Ø 800 pomiędzy studnią S7 a S5 o długości 63 m. szer. wykopu 2,0 m, gł. Wykopu 2,5 m, 90% wykop mechaniczny, 10% wykop ręczny. Ogółem wykop 2,0 m x 2,5 m x 63 m x 0,1 = 31,5 m 3 m 3 31, Pełne umocnienie pionowych ścian wykopów liniowych palami szalunkowymi (wypraskami), w gruntach suchych, wraz z rozbiórką, o szer. wykopu do 1,0 m i głęb. do 3,0 m, grunt kat. III-IV. Wykopy w gruncie suchym wymagające umocnienia z uwagi na głębokość oraz występujące grunty kurzawkowe. Ogółem 63 m x 2 m x 2 strony = 252 m 2 m Igłofiltry o średnicy do 50 mm wpłukiwane w grunt bezpośrednio, bez obsypki, do głębokości 4,0 m. Odwodnienie wykopów igłofiltrami na całej długości. Ogółem 74 szt. szt Roboty ziemne wykonywane koparkami podsiębiernymi o pojemności łyżki do 0,4 m3, z transportem urobku samoch. samowyład. do 5 t na odległość do 1 km, grunt kategorii III. Transport podsypki na plac budowy. Ogółem 63 m x 0,1 m x 1,0 m = 6,3 m 3 m 3 6, Podsypka filtracyjna z pospółki w gotowym suchym wykopie. Wykonanie wraz z przygotowaniem kruszywa. Wykonanie podsypki pod rurociąg Ø 800 mm, szer. 1,0 m, gr. 0,1 m, dł. 63 m. Ogółem 63 m x 0,1 m x 1,0 m = 6,3 m 3 m 3 6, Rury z tworzyw sztucznych Ø 800 o dł. 3 m wraz z opaskami. Rurociąg z tworzyw sztucznych Ø 800 mm studnia S7-studnia S5 - dł. 63 m. Ogółem 63 m m Rury z tworzyw sztucznych Ø 400 o dł. 3 m wraz z opaskami. Rurociąg z tworzyw sztucznych Ø 400 mm do połączenia rowów wpadających do studni S6 i S5 dł. 2 x 6 m. Ogółem 12 m m Zasypywanie wykopów spycharką 55 kw (75 KM). Przemieszczenie gruntu na odległość do 10 m, grunt. kat. I-III. wg ilości z poz Ogółem 2,0 m x 2,5 m x 63 m x 0,9 = 283,5 m 3 m 3 283, Ręczne zasypywanie wykopów liniowych o ścianach pionowych. Wykop o głęb. do 1,5 m i szer. 0,8-1,5 m, grunt kat. III-IV. wg ilości z poz Ogółem 2,0 m x 2,5 m x 63 m x 0,1 = 31,5 m 3 m 3 31, Ręczne wykopy ciągłe lub jamiste ze skarpami, o szer. dna do 1,5 m i głęb. do 1,5 m ze złożeniem urobku na odkład, bez transportu urobku, grunt. kat. III Wykopy ręczne pod 2 studnie Ø 1600 mm o głęb. 2,0 m 2 szt. 100% wykopy ręczne. Ogółem (2,5 m x 2,5 m x 1,0 m) x 2 szt = 12,5 m 3 m 3 12,5

10 Studnie rewizyjne z kręgów betonowych o średnicy 1500 mm i głęb. 2 m w gotowym wykopie (bez murowania podstawy studni). Studnia rewizyjna Ø 1600 mm mm o głęb. 2,0 m 2 szt. studnia S6 oraz studnia S5. Ogółem 2 szt. studnia Zasypanie wykopów z przerzutem ziemi na odległość do 3 m i ubiciem warstwami co 15 cm w gruncie kat. III Wg przedmiaru z poz Ogółem (2,5 m x 2,5 m x 1,0 m) x 2 szt = 12,5 m 3 m 3 12, Oczyszczenie terenu z drobnych gałęzi, korzeni i kory bez wrzosu po wykarczowaniu, z wywiezieniem. Uporządkowanie terenu po zakończeniu robót, wywóz nieczystości, zagospodarowanie łąk zajętych pod urobek poprzez obsiew, naprawa uszkodzonych dróg oraz łąki pod wykopy oraz innych wynikłych z prowadzenia robót, na koszt Wykonawcy. Ogółem 63 m x 30 m = m 2 m Zadanie 2. Kanał Rybski km konserwacja gruntowna (4,0 km). Roboty przygotowawcze Kanał Rybski km (3.350 mb obydwie skarpy) Mechaniczne koszenie porostów ze skarp kosiarką zawieszoną na ciągniku Wykoszenie porostów gęstych ze skarp potoku kosiarką bijakową Dopuszcza się użycie innego typu kosiarek lub ręczne usunięcie porostów, z wywozem i utylizacją wykoszonych porostów na koszt Wykonawcy. Ogółem mb, średnia szer. pasa koszenia 2 x 3 m = 6 m Powierzchnia koszenia: 3350 mb x 2 x 3 m = m 2 m Roboty ziemne Kanał Rybski km (960 mb) Wykopy rowów i kanałów melioracyjnych oraz wykopy przy regulacji rzek wykonywane koparkami podsiębiernymi o pojemności łyżki 0,25 m 3 objętość wykopu na 1 m rowu, rzeki lub kanału do 1,50 m 3, na odkład, grunt kat. I-II. Kanał, grunt kat. II, śr. szer. dna 2,5 m, warstwa namułu 0,6 m Ogółem 960 mb, 960 m x 0,6 m 2,5 m = m 3 m Kanał Rybski km (960 mb) Rozplantowanie spycharką gąsienicową 55 kw (75 KM) ziemi wydobytej z wykopów liniowych, leżącej wzdłuż krawędzi w ilości do 1 m 3 na dł. 1 m wykopu, grunt kat. I-IV. Rozplantowanie uprzednio wydobytego namułu warstwą do 20 cm Ogółem m 3 m Kanał Rybski km (2390 mb) Wykopy rowów i kanałów melioracyjnych oraz wykopy przy regulacji rzek wykonywane koparkami podsiębiernymi o pojemności łyżki 0,25 m 3 objętość wykopu na 1 m rowu, rzeki lub kanału do 1,50 m 3, na odkład, grunt kat. I-II. Kanał, grunt kat. II, śr.szer. dna do 1,6 m, warstwa namułu 0,6 m Ogółem 2390 mb, 2390 m x 0,6 m 1,6 m = 2.294,4 m 3 m , Kanał Rybski km (2390 mb) Rozplantowanie spycharką gąsienicową 55 kw (75 KM) ziemi wydobytej z

11 wykopów liniowych, leżącej wzdłuż krawędzi w ilości do 1 m 3 na dł. 1 m wykopu, grunt kat. I-IV. Rozplantowanie uprzednio wydobytego namułu warstwą do 20 cm Ogółem 2.294,4 m 3 m 2.294, Kanał Rybski km (650 mb) Wykopy ręczne rowów i kanałów melioracyjnych o głębokości 1,0 m, nach. Skarp 1:1; 1:1,5; 1:2, szer. dna do 1 m grunt kat. III. Ręczne odmulenie zarośniętego drzewami i krzewami wąwozu odcinka kanału Rybskiego, grunt kat. II, śr.szer. dna 1,0 m, warstwa namułu 0,4 m Ogółem 650 mb, 650 m x 0,4 m 1,0 m = 260 m 3 m Kanał Rybski km (650 mb) Rozplantowanie ręczne 1m 3 ziemi wydobytej z wykopów, leżącej wzdłuż krawędzi w ilości do 1 m 3 na długości 1 m wykopu, grunt kat. I-II. Ręczne rozplantowanie uprzednio wydobytego urobku. Ogółem 650 mb, 650 m x 0,4 m 1,0 m = 260 m 3 m Roboty porządkowe Kanał Rybski km (3.350 mb obydwie skarpy) Oczyszczenie terenu z drobnych gałęzi, korzeni i kory bez wrzosu po wykarczowaniu z wywiezieniem Oczyszczenie terenu z nieczystości po odmuleniu (patyki, kępy darni, gałęzie, kołki, kamienie itp.) z wywiezieniem poza obręb robót na składowisko odpadów na koszt Wykonawcy pas ok. 6 m na całej długości mech. odmulenia. Ogółem mb, m x 6 = m 2 m Sporządził: Specjalista ds. eksploatacji Andrzej Majkut

12 Załączniki graficzne: 1. Plan zagospodarowania terenu 2. Profil podłużny rurociągu 3. Przekrój poprzeczny przez rurociąg 4. Rysunek studzienki rewizyjnej 5. Połączenie rury ze studzienką 6. Przekrój poprzeczny wykopu wraz z odwodnieniem

13

14

15

16

17

18

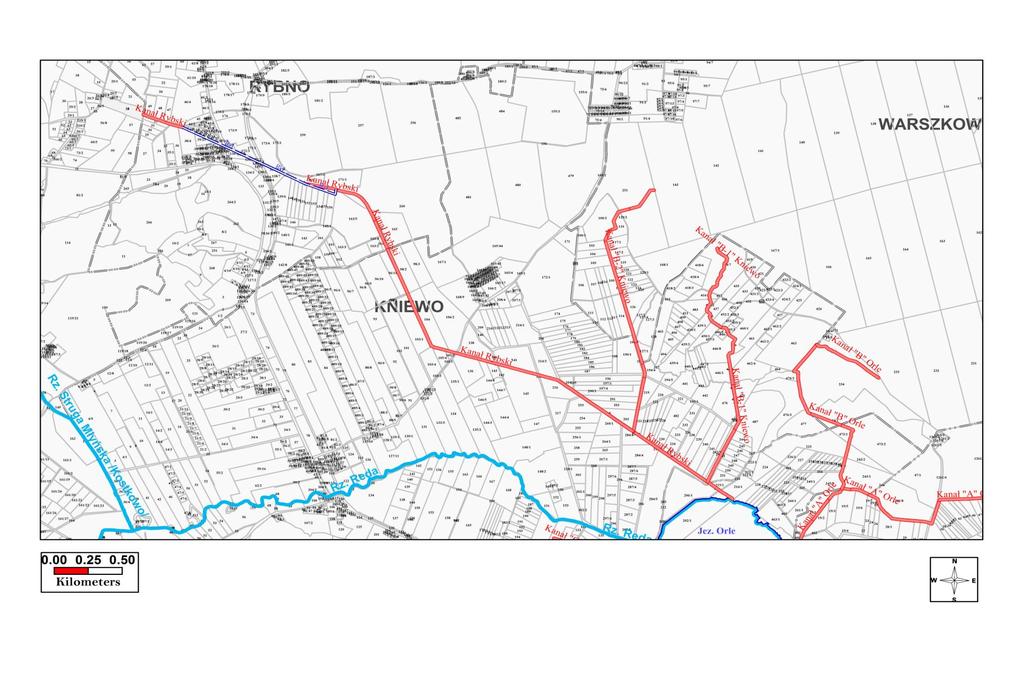

19 MAPKA POGLĄDOWA OBIEKT: Kanał Rybski przełożenie rurociągu Ø 800 (218 mb) i konserwacja gruntowna km (4,0 km) m. Rybno, gmina Gniewino, m. Kniewo, gm. Wejherowo powiat wejherowski
