1 ZASILANIA BUDYNKU W ENERGIĘ ELEKTRYCZNĄ 7 4. OBLICZENIA TECHNICZNE oznaczenia : - liczba mieszkań w bydynku n = 5 - współczynnik jednoczesności dla mieszkań k j = 0,592 - współczynnik jednoczesności dla jed. mieszkania k jm = 1,0 - liczba lokali w budynku n l = 1 - współczynnik jednoczesności dla lokali k jl = 0,5 - współczynnik jednoczesności dla jednego lokalu k jl1 = 1,0 - moc zapotrzebowana / mieszkanie P z1 = 12,5 kw - moc zapotrzebowana / lokal P zl = 30,0 kw - moc szczytowa dla mieszkań P sm kw - moc szczytowa dla jednego mieszkania P sm1 kw - moc szczytowa dla lokali P sl kw - moc szczytowa dla jednego lokalu P sl1 kw - moc szczytowa dla potrzeb adm. P sadm = 1,0 kw - moc szczytowa dla budynku P s kw - długość wlz do budynku l wlz = 29,0 mb. - długość wlz do mieszkania l m = 14,0 mb. - długość wlz do lokalu l l = 12,0 mb. - przekrój przewodu wlz do budynku s wlz = 35 mm 2 - przekrój przewodu wlz do mieszkania s m 6 mm 2 - przekrój przewodu wlz do lokalu s l 10 mm 2 - napięcie znamionowe sieci U n = 400 V - przewodność materiału Ŝyły przewodów i kabli γ Cu = 55 m/ω*mm 2 - prąd obliczeniowy szczytowy I B A - prąd obliczeniowy szczytowy dla jedn. mieszkania I BM A - prąd obliczeniowy szczytowy dla jednego lokalu I BL A - prąd znamion. urządz. zabezp. wlz budynku I N A - prąd znamion. urządz. zabezp. wlz mieszkania I NM A - prąd znamion. urządz. zabezp. wlz loklu I NL A - wymagany minimalny prąd długotrwałego obciąŝenia I Z A - przyjęty współczynnik mocy cosf = 1,0

mieszkania k jm = 1,0 - liczba lokali w budynku n l = 1 - współczynnik jednoczesności dla lokali k jl = 0,5 - współczynnik jednoczesności dla jednego lokalu k jl1 = 1,0 - moc zapotrzebowana /

2 ZASILANIA BUDYNKU W ENERGIĘ ELEKTRYCZNĄ 8 - współczynnik krotności prądu powodującego zadzia- k 2 = 1,6 łanie urządzenia zabezpieczającego w określonym umownym czasie przyjmowany jako : 1,6 - wkładek topikowych 1,45 dla wyłaczników instalacyjnych nadprądowych o charakterystyce A, B, C a/ Zapotrzebowanie mocy na budynek mieszkalny wielorodzinny P sm = n * k j * P z1 = 37,00 kw P sl = n l * k jl * P zl = 15,00 kw P sadm = 1,00 kw P s = P sm + P s l + P sadm = 53,00 kw b/ Obliczenia spadku napięcia - na wlz bydynku do TG - dla kabla YKXSŜo 5 x 16 mm2 dobranego do obliczeniowego prądu szczytowego P s *l wlz *100 DU% = 2 = 1,09 % powyŝej normy g Cu *s wlz *U n - dla kabla YKXSŜo 5 5 x 35 mm2, dla którego spełniony jest warunek DU% 0,5 % P s *l wlz *100 DU% = 2 = 0,50 g Cu *s wlz *U n % w normie - na wlz najwyŝej połoŝonego mieszkania P sm1 *l m *100 DU% = 2 = 0,33 % g Cu *s m *U n w normie - na wlz do lokalu - sklep DU% = P sl1 *l l *100 g Cu *s l *U n 2 = 0,41 % w normie c/ Dobór przewodów i zabezpieczeń wlz na obciąŝalność długotrwałą i przeciąŝalność - wlz budynku zasilająca TG :

P zl = 15,00 kw P sadm = 1,00 kw P s = P sm + P s l + P sadm = 53,00 kw b/ Obliczenia spadku napięcia - na wlz bydynku do TG - dla kabla YKXSŜo 5 x 16 mm2 dobranego do obliczeniowego prądu

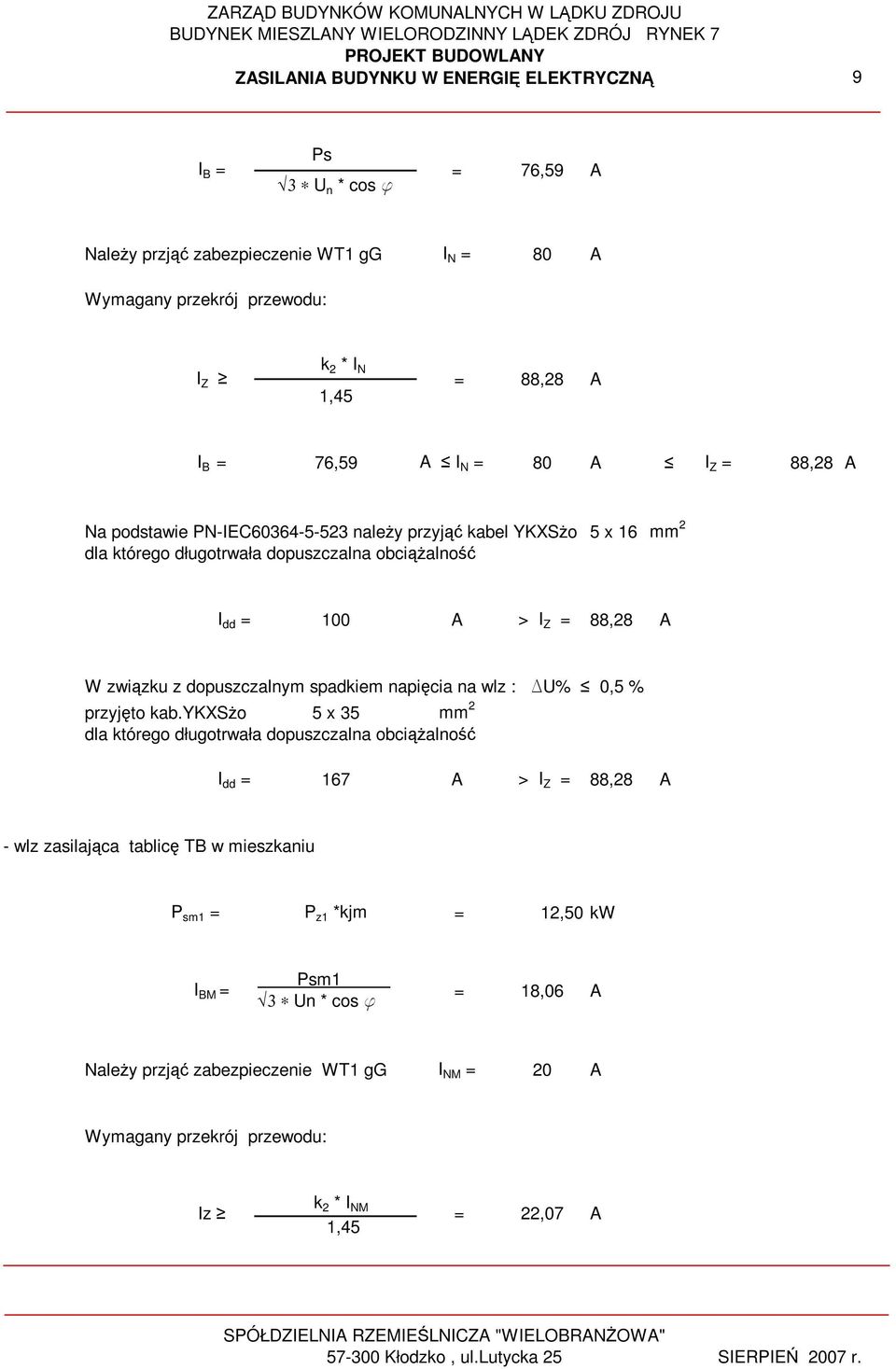

3 ZASILANIA BUDYNKU W ENERGIĘ ELEKTRYCZNĄ 9 Ps I B = = 76,59 3 U n * cos f A NaleŜy przjąć zabezpieczenie WT1 gg I N = 80 A Wymagany przekrój przewodu: k 2 * I N I Z = 88,28 1,45 A I B = 76,59 A I N = 80 A I Z = 88,28 A Na podstawie PN-IEC naleŝy przyjąć kabel YKXSŜo 5 x 16 mm 2 I dd = 100 A > I Z = 88,28 A W związku z dopuszczalnym spadkiem napięcia na wlz : DU% 0,5 % przyjęto kab.ykxsŝo 5 x 35 mm 2 I dd = 167 A > I Z = 88,28 A - wlz zasilająca tablicę TB w mieszkaniu P sm1 = P z1 *kjm = 12,50 kw Psm1 I BM = = 18,06 A 3 Un * cos f NaleŜy przjąć zabezpieczenie WT1 gg I NM = 20 A Wymagany przekrój przewodu: k 2 * I Iz NM = 22,07 A 1,45

związku z dopuszczalnym spadkiem napięcia na wlz : DU% 0,5 % przyjęto kab.

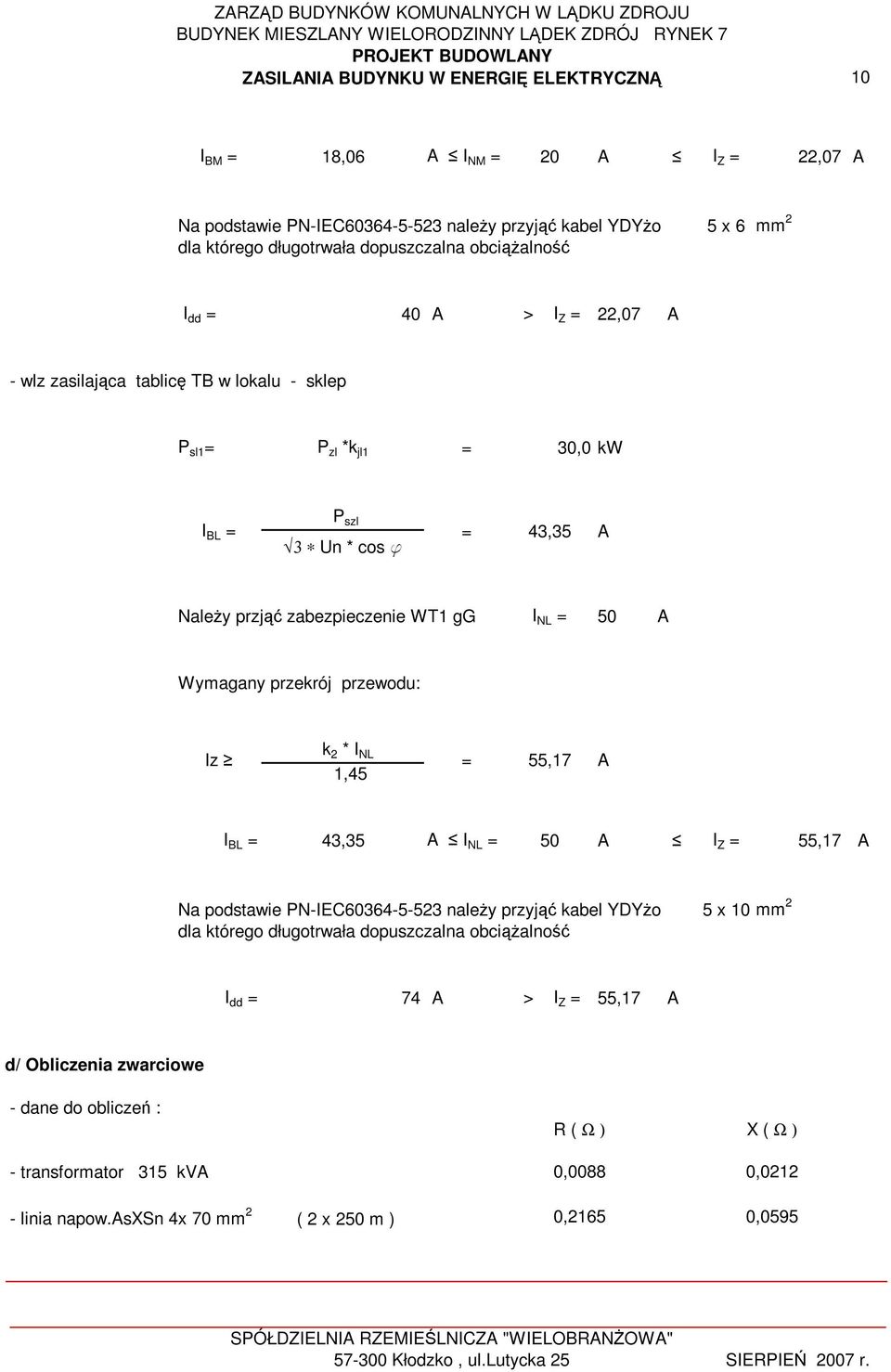

4 ZASILANIA BUDYNKU W ENERGIĘ ELEKTRYCZNĄ 10 I BM = 18,06 A I NM = 20 A I Z = 22,07 A Na podstawie PN-IEC naleŝy przyjąć kabel YDYŜo 5 x 6 mm 2 I dd = 40 A > I Z = 22,07 A - wlz zasilająca tablicę TB w lokalu - sklep P sl1 = P zl *k jl1 = 30,0 kw P szl I BL = = 43,35 A 3 Un * cos f NaleŜy przjąć zabezpieczenie WT1 gg I NL = 50 A Wymagany przekrój przewodu: k 2 * I Iz NL = 55,17 A 1,45 I BL = 43,35 A I NL = 50 A I Z = 55,17 A Na podstawie PN-IEC naleŝy przyjąć kabel YDYŜo 5 x 10 mm 2 I dd = 74 A > I Z = 55,17 A d/ Obliczenia zwarciowe - dane do obliczeń : - transformator 315 kva - linia napow.asxsn 4x 70 mm 2 ( 2 x 250 m ) R ( Ω ) X ( Ω ) 0,0088 0,0212 0,2165 0,0595

Wymagany przekrój przewodu: k 2 * I Iz NL = 55,17 A 1,45 I BL = 43,35 A I NL = 50 A I Z = 55,17 A Na podstawie PN-IEC60364-5-523 naleŝy przyjąć kabel YDYŜo 5 x 10 mm 2 I dd

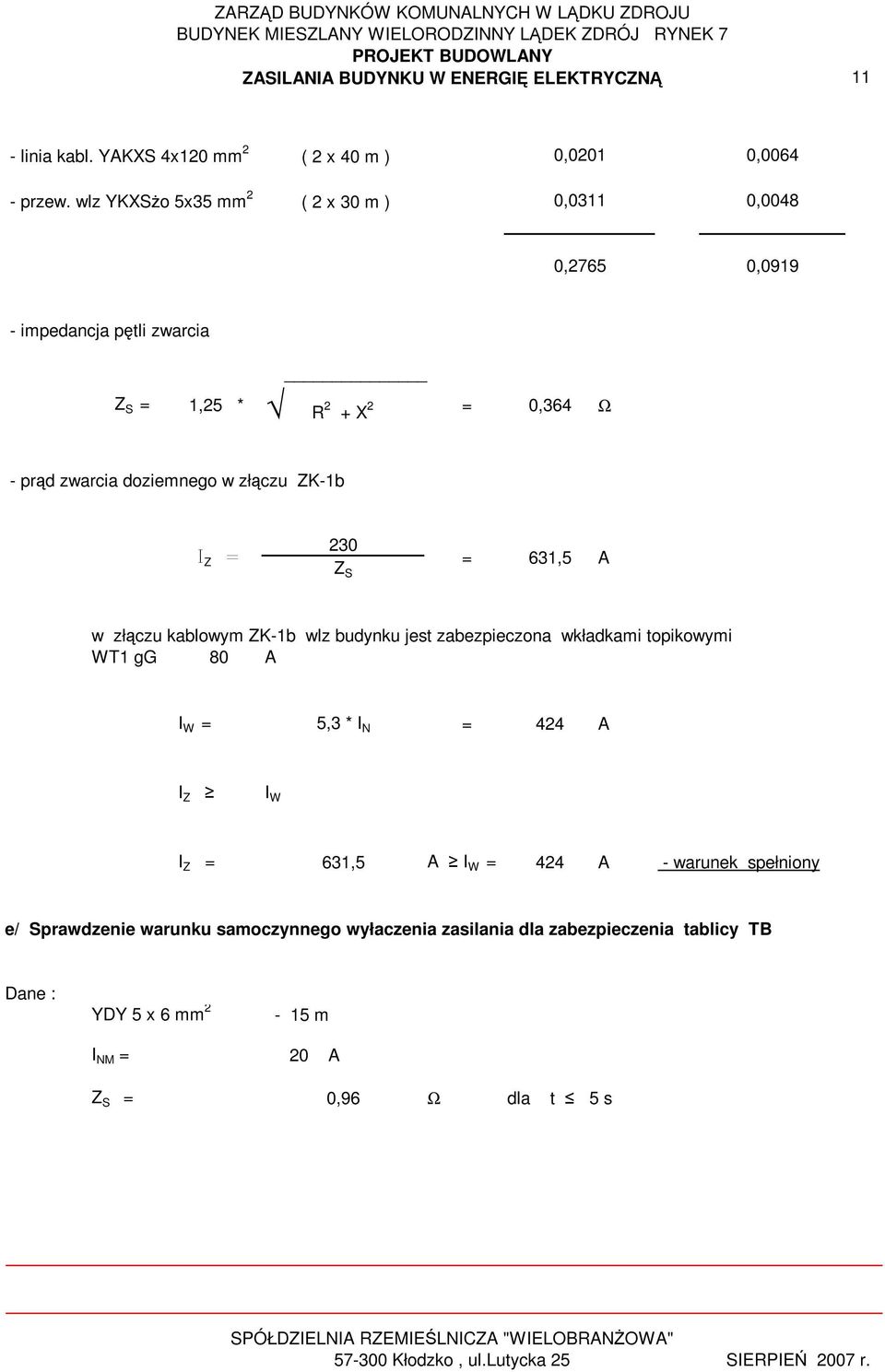

5 ZASILANIA BUDYNKU W ENERGIĘ ELEKTRYCZNĄ 11 - linia kabl. YAKXS 4x120 mm 2 ( 2 x 40 m ) - przew. wlz YKXSŜo 5x35 mm 2 ( 2 x 30 m ) 0,0201 0,0064 0,0311 0,0048 0,2765 0, impedancja pętli zwarcia Z S = 1,25 * R 2 + X 2 = 0,364 Ω - prąd zwarcia doziemnego w złączu ZK-1b 230 I Z = = 631,5 A Z S w złączu kablowym ZK-1b wlz budynku jest zabezpieczona wkładkami topikowymi WT1 gg 80 A I W = 5,3 * I N = 424 A I Z I W I Z = 631,5 A I W = 424 A - warunek spełniony e/ Sprawdzenie warunku samoczynnego wyłaczenia zasilania dla zabezpieczenia tablicy TB Dane : YDY 5 x 6 mm 2-15 m I NM = 20 A Z S = 0,96 Ω dla t 5 s

doziemnego w złączu ZK-1b 230 I Z = = 631,5 A Z S w złączu kablowym ZK-1b wlz budynku jest zabezpieczona wkładkami topikowymi WT1 gg 80 A I W = 5,3 * I

6 ZASILANIA BUDYNKU W ENERGIĘ ELEKTRYCZNĄ 12 Z S x I a U o I a = 4,4 x I NM = 88 A 0,96 * 88= 84,48 A 230 V - warunek spełniony Opracował : Sprawdził :

7 ZASILANIA BUDYNKU W ENERGIĘ ELEKTRYCZNĄ UZGODNIENIA
