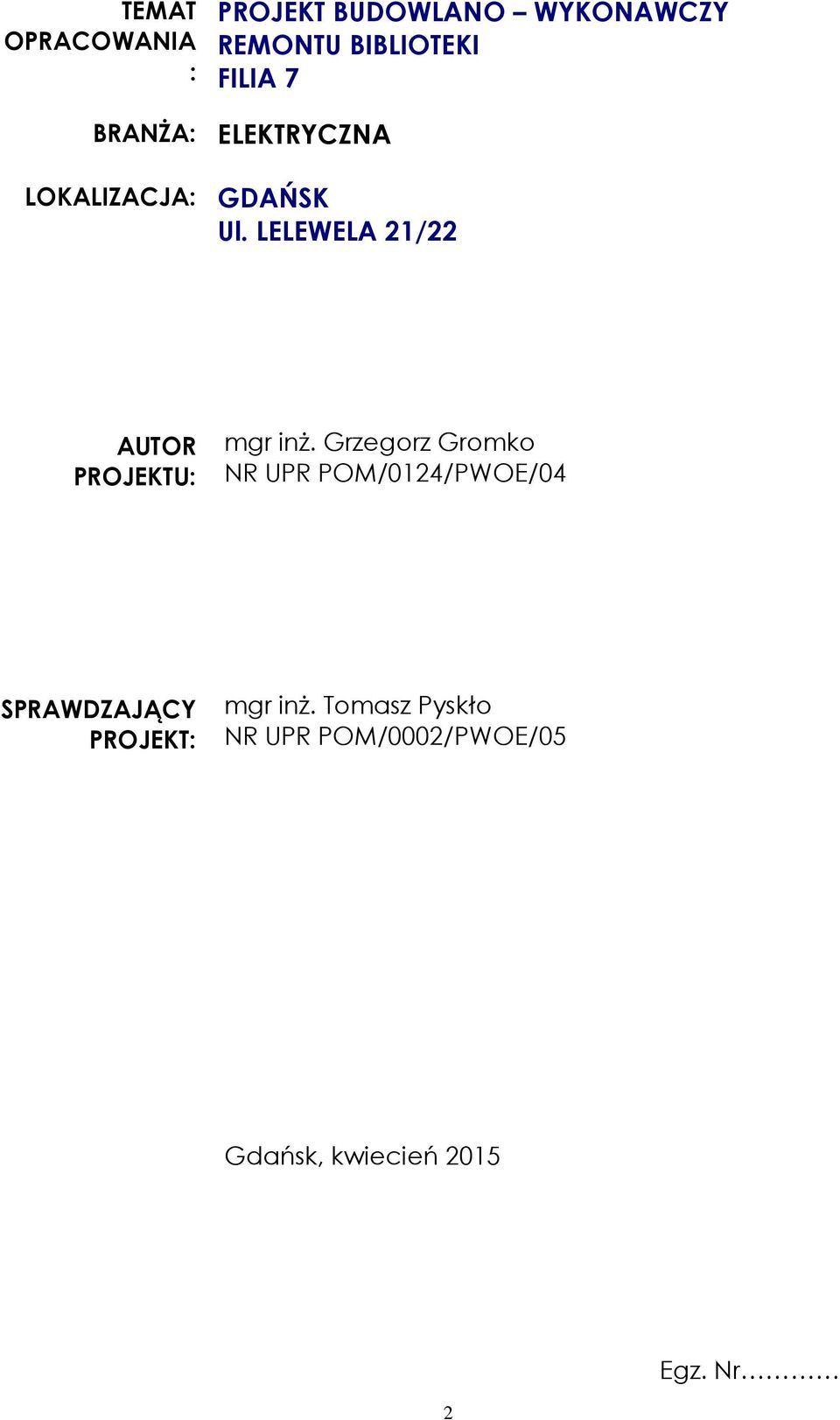

1 TEMAT OPRACOWANIA : PROJEKT BUDOWLANO WYKONAWCZY REMONTU BIBLIOTEKI FILIA 7 BRANŻA: ELEKTRYCZNA LOKALIZACJA: GDAŃSK Ul. LELEWELA 21/22 AUTOR PROJEKTU: mgr inż. Grzegorz Gromko NR UPR POM/0124/PWOE/04 SPRAWDZAJĄCY PROJEKT: mgr inż. Tomasz Pyskło NR UPR POM/0002/PWOE/05 Gdańsk, kwiecień 2015 Egz. Nr 2

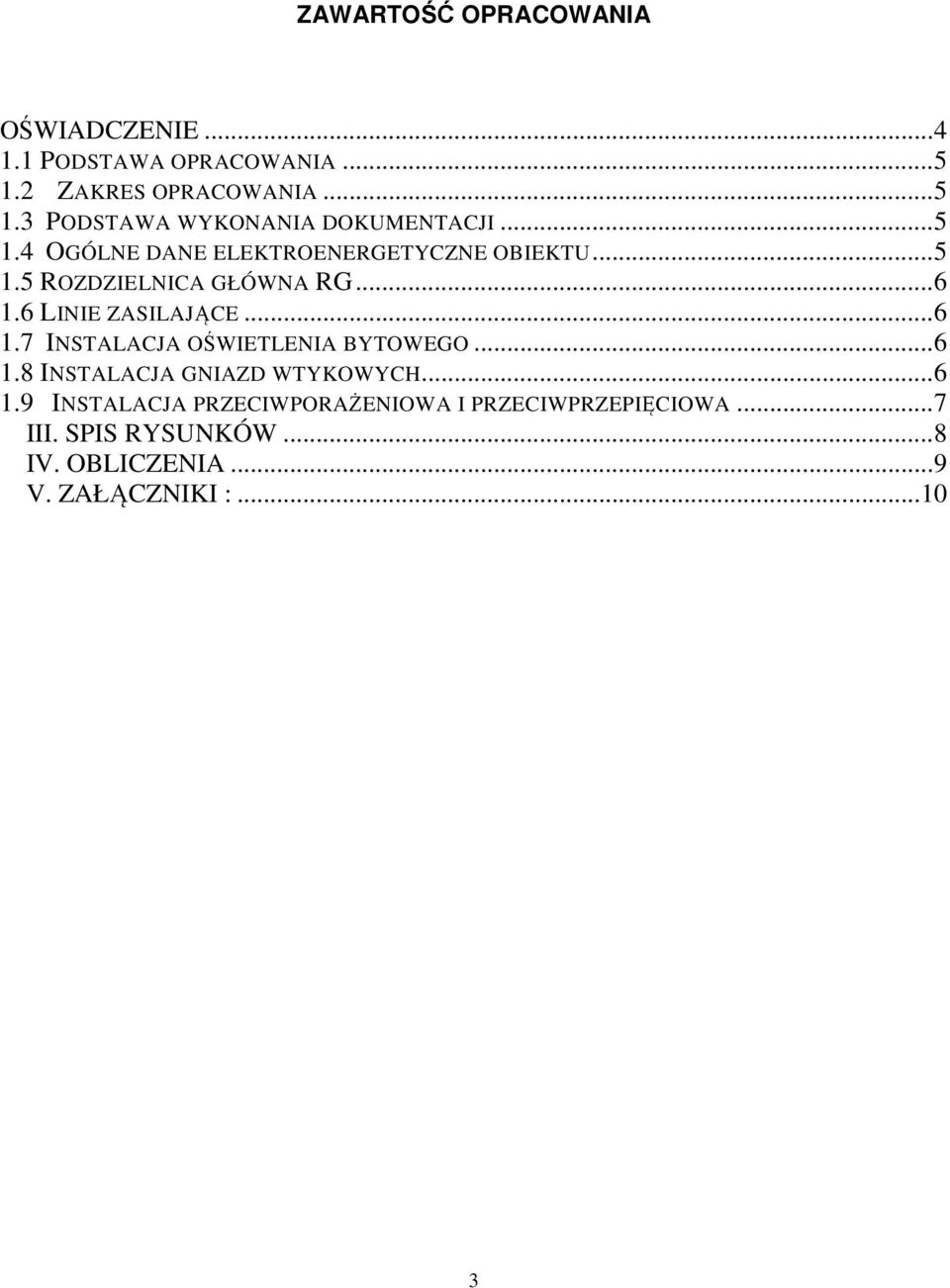

2 ZAWARTOŚĆ OPRACOWANIA OŚWIADCZENIE PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA PODSTAWA WYKONANIA DOKUMENTACJI OGÓLNE DANE ELEKTROENERGETYCZNE OBIEKTU ROZDZIELNICA GŁÓWNA RG LINIE ZASILAJĄCE INSTALACJA OŚWIETLENIA BYTOWEGO INSTALACJA GNIAZD WTYKOWYCH INSTALACJA PRZECIWPORAŻENIOWA I PRZECIWPRZEPIĘCIOWA... 7 III. SPIS RYSUNKÓW... 8 IV. OBLICZENIA... 9 V. ZAŁĄCZNIKI :

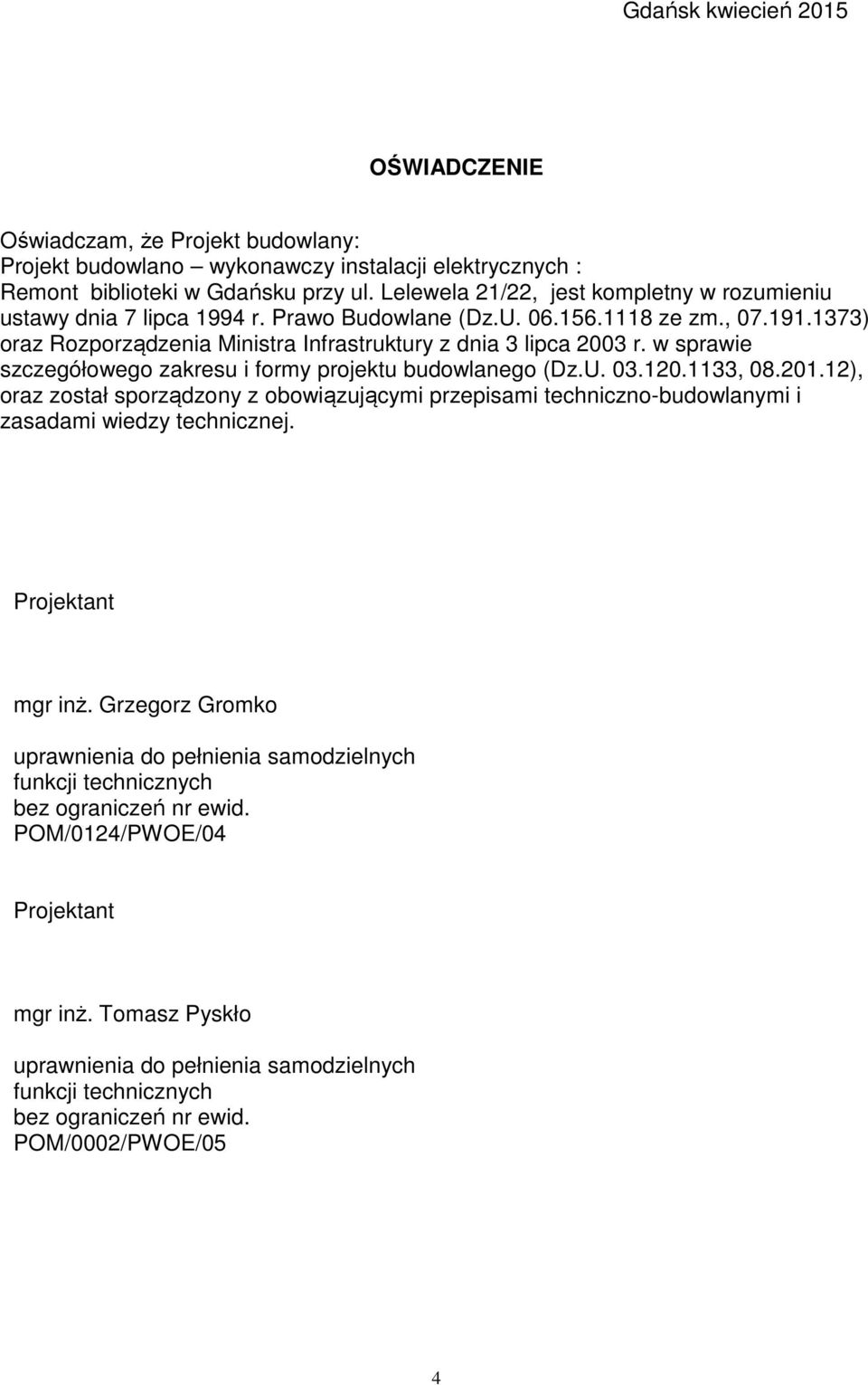

3 Gdańsk kwiecień 2015 OŚWIADCZENIE Oświadczam, że Projekt budowlany: Projekt budowlano wykonawczy instalacji elektrycznych : Remont biblioteki w Gdańsku przy ul. Lelewela 21/22, jest kompletny w rozumieniu ustawy dnia 7 lipca 1994 r. Prawo Budowlane (Dz.U ze zm., ) oraz Rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U , ), oraz został sporządzony z obowiązującymi przepisami techniczno-budowlanymi i zasadami wiedzy technicznej. Projektant mgr inż. Grzegorz Gromko uprawnienia do pełnienia samodzielnych funkcji technicznych bez ograniczeń nr ewid. POM/0124/PWOE/04 Projektant mgr inż. Tomasz Pyskło uprawnienia do pełnienia samodzielnych funkcji technicznych bez ograniczeń nr ewid. POM/0002/PWOE/05 4

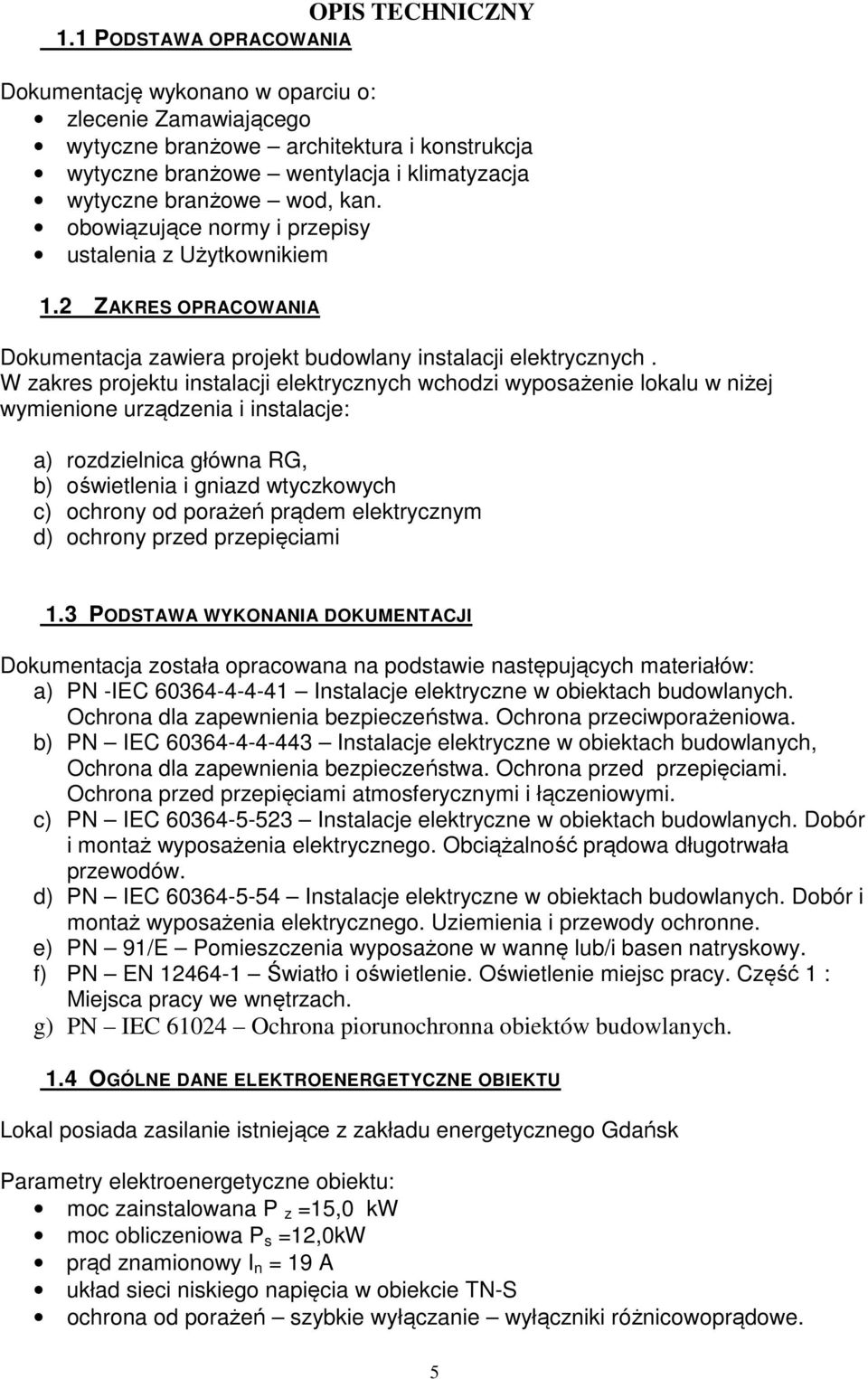

4 OPIS TECHNICZNY 1.1 PODSTAWA OPRACOWANIA Dokumentację wykonano w oparciu o: zlecenie Zamawiającego wytyczne branżowe architektura i konstrukcja wytyczne branżowe wentylacja i klimatyzacja wytyczne branżowe wod, kan. obowiązujące normy i przepisy ustalenia z Użytkownikiem 1.2 ZAKRES OPRACOWANIA Dokumentacja zawiera projekt budowlany instalacji elektrycznych. W zakres projektu instalacji elektrycznych wchodzi wyposażenie lokalu w niżej wymienione urządzenia i instalacje: a) rozdzielnica główna RG, b) oświetlenia i gniazd wtyczkowych c) ochrony od porażeń prądem elektrycznym d) ochrony przed przepięciami 1.3 PODSTAWA WYKONANIA DOKUMENTACJI Dokumentacja została opracowana na podstawie następujących materiałów: a) PN -IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa. b) PN IEC Instalacje elektryczne w obiektach budowlanych, Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi i łączeniowymi. c) PN IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów. d) PN IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne. e) PN 91/E Pomieszczenia wyposażone w wannę lub/i basen natryskowy. f) PN EN Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1 : Miejsca pracy we wnętrzach. g) PN IEC Ochrona piorunochronna obiektów budowlanych. 1.4 OGÓLNE DANE ELEKTROENERGETYCZNE OBIEKTU Lokal posiada zasilanie istniejące z zakładu energetycznego Gdańsk Parametry elektroenergetyczne obiektu: moc zainstalowana P z =15,0 kw moc obliczeniowa P s =12,0kW prąd znamionowy I n = 19 A układ sieci niskiego napięcia w obiekcie TN-S ochrona od porażeń szybkie wyłączanie wyłączniki różnicowoprądowe. 5

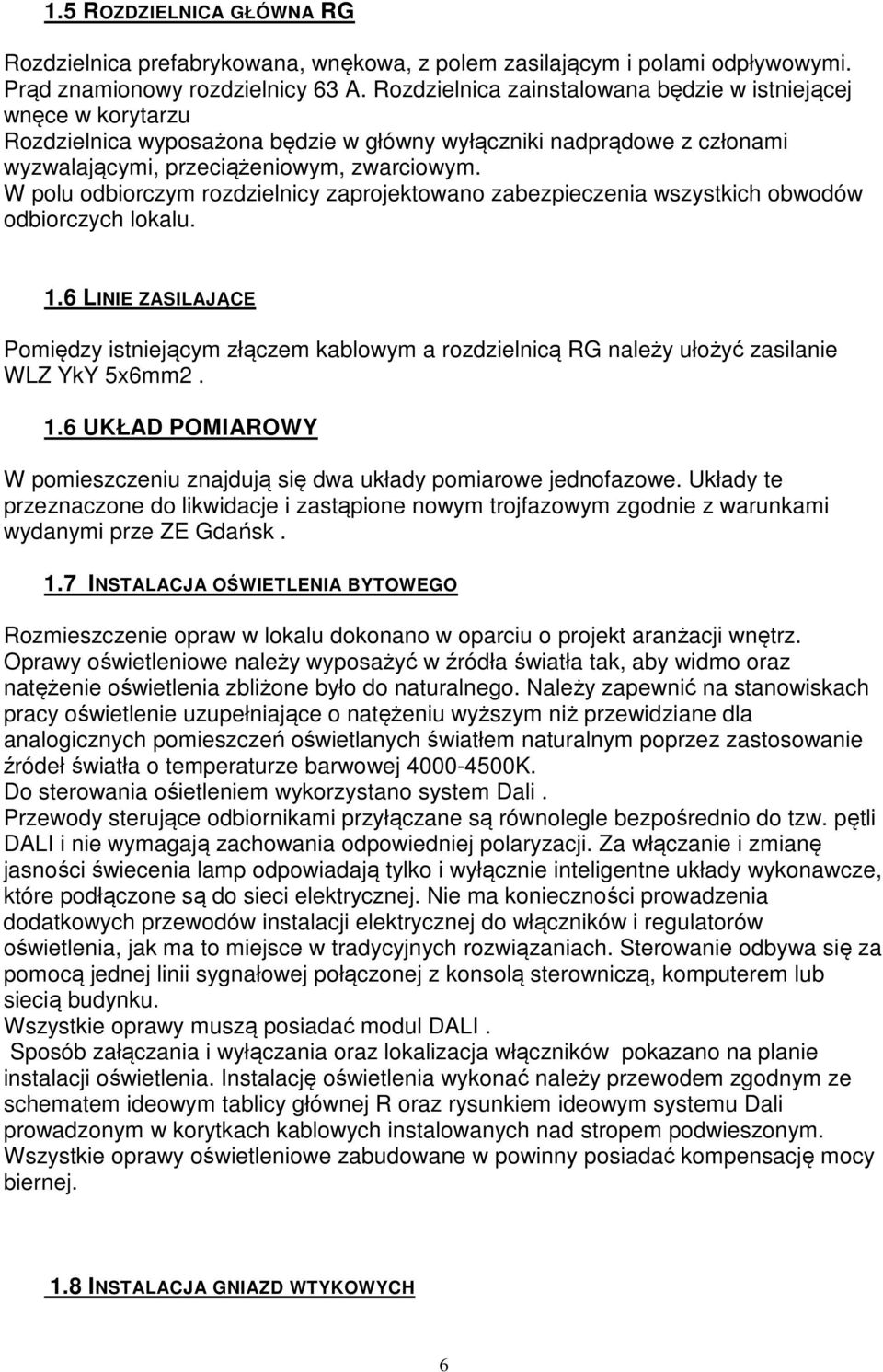

5 1.5 ROZDZIELNICA GŁÓWNA RG Rozdzielnica prefabrykowana, wnękowa, z polem zasilającym i polami odpływowymi. Prąd znamionowy rozdzielnicy 63 A. Rozdzielnica zainstalowana będzie w istniejącej wnęce w korytarzu Rozdzielnica wyposażona będzie w główny wyłączniki nadprądowe z członami wyzwalającymi, przeciążeniowym, zwarciowym. W polu odbiorczym rozdzielnicy zaprojektowano zabezpieczenia wszystkich obwodów odbiorczych lokalu. 1.6 LINIE ZASILAJĄCE Pomiędzy istniejącym złączem kablowym a rozdzielnicą RG należy ułożyć zasilanie WLZ YkY 5x6mm UKŁAD POMIAROWY W pomieszczeniu znajdują się dwa układy pomiarowe jednofazowe. Układy te przeznaczone do likwidacje i zastąpione nowym trojfazowym zgodnie z warunkami wydanymi prze ZE Gdańsk. 1.7 INSTALACJA OŚWIETLENIA BYTOWEGO Rozmieszczenie opraw w lokalu dokonano w oparciu o projekt aranżacji wnętrz. Oprawy oświetleniowe należy wyposażyć w źródła światła tak, aby widmo oraz natężenie oświetlenia zbliżone było do naturalnego. Należy zapewnić na stanowiskach pracy oświetlenie uzupełniające o natężeniu wyższym niż przewidziane dla analogicznych pomieszczeń oświetlanych światłem naturalnym poprzez zastosowanie źródeł światła o temperaturze barwowej K. Do sterowania ośietleniem wykorzystano system Dali. Przewody sterujące odbiornikami przyłączane są równolegle bezpośrednio do tzw. pętli DALI i nie wymagają zachowania odpowiedniej polaryzacji. Za włączanie i zmianę jasności świecenia lamp odpowiadają tylko i wyłącznie inteligentne układy wykonawcze, które podłączone są do sieci elektrycznej. Nie ma konieczności prowadzenia dodatkowych przewodów instalacji elektrycznej do włączników i regulatorów oświetlenia, jak ma to miejsce w tradycyjnych rozwiązaniach. Sterowanie odbywa się za pomocą jednej linii sygnałowej połączonej z konsolą sterowniczą, komputerem lub siecią budynku. Wszystkie oprawy muszą posiadać modul DALI. Sposób załączania i wyłączania oraz lokalizacja włączników pokazano na planie instalacji oświetlenia. Instalację oświetlenia wykonać należy przewodem zgodnym ze schematem ideowym tablicy głównej R oraz rysunkiem ideowym systemu Dali prowadzonym w korytkach kablowych instalowanych nad stropem podwieszonym. Wszystkie oprawy oświetleniowe zabudowane w powinny posiadać kompensację mocy biernej. 1.8 INSTALACJA GNIAZD WTYKOWYCH 6

6 Rozmieszczenie gniazd pokazano na planie instalacji gniazd w oparciu o projekt aranżacji wnętrz. Obwód gniazd na zewnątrz zwyposażony jest w rozłącznik FR umożliwiajacy załączanie iwyłączanie obwodu. Typy gniazd i kolorystyka winna być zgodna z wytycznymi ujętymi w projekcie aranżacji wnętrz. Gniazda zabudowane w pomieszczeniach wilgotnych winny mieć IP minimum 44. Wysokość montażu gniazd wtykowych zgodnie z projektem aranżacji wnętrz. Instalację wykonać należy przewodem YDY 3 x 2,5 mm2 instalowanym w korytkach kablowych nad stropem podwieszonym razem z instalacją oświetlenia. 1.9 INSTALACJA INTERNETOWA Do wskazanych punktów należy doprowadzić przewód UTP kat 5 lokalizacja routera znajduję w ladzie na głównej Sali INSTALACJA PRZECIWPORAŻENIOWA I PRZECIWPRZEPIĘCIOWA Instalacje odbiorcze w lokalu będą pracować w układzie TN-S. Wszystkie końcowe odbiorniki energii elektrycznej projektuje się chronić wyłącznikami różnicowoprądowymi o bezpiecznym prądzie zadziałania 30 ma. W całym obiekcie, zgodnie z wymaganiami normy PN-IEC projektuje się ochronę przeciwprzepięciową. W rozdzielnicy RG projektuje się ograniczniki przepięciowe klasy B, DEHNport. We wszystkich rozdzielnicach obiektowych projektuje się ograniczniki przepięciowe klasy C, DEHNquard. 7

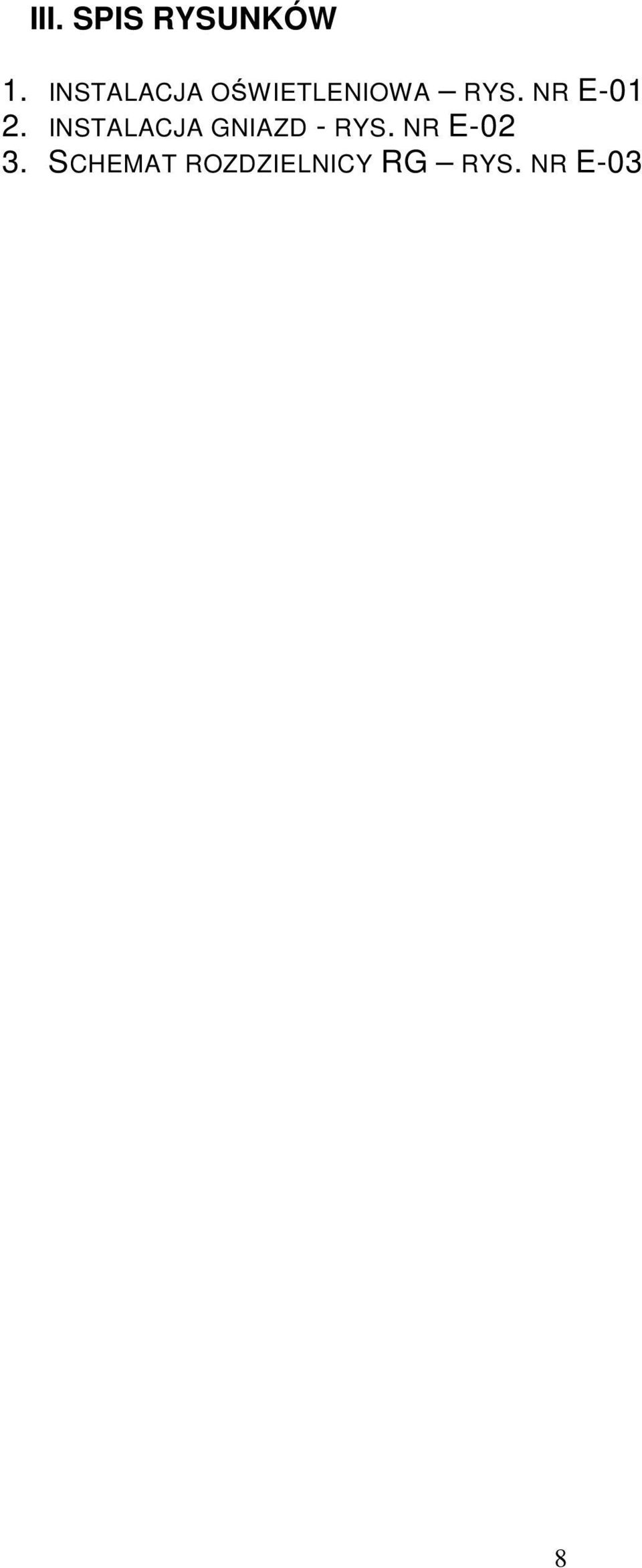

7 III. SPIS RYSUNKÓW 1. INSTALACJA OŚWIETLENIOWA RYS. NR E INSTALACJA GNIAZD - RYS. NR E SCHEMAT ROZDZIELNICY RG RYS. NR E-03 8

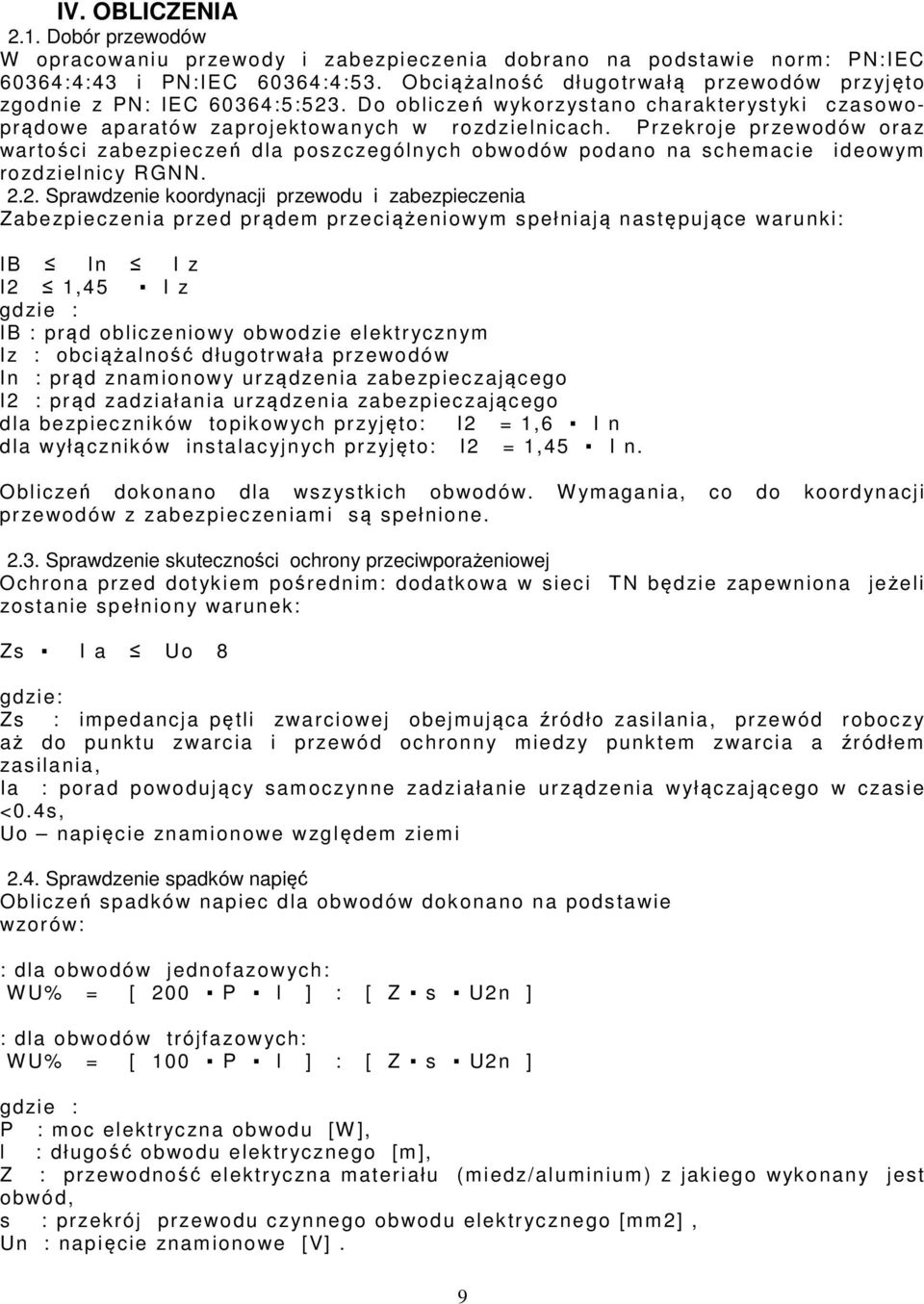

8 IV. OBLICZENIA 2.1. Dobór przewodów W opracowaniu przewody i zabezpieczenia dobrano na podstawie norm: PN:IEC 60364:4:43 i PN:IEC 60364:4:53. Obciążalność długotrwałą przewodów przyjęto zgodnie z PN: IEC 60364:5:523. Do obliczeń wyk orzystano charakterystyk i czasowoprądowe aparatów zaprojektowanych w rozdzielnicach. Przekroje przewodów oraz wartości zabezpieczeń dla poszczególnych obwodów podano na schemacie ideowym rozdzielnic y RGNN Sprawdzenie koordynacji przewodu i zabezpieczenia Zabezpieczenia przed prądem przeciążeniowym spełniają następujące warunki: IB In I z I2 1,45 I z gdzie : IB : prąd obliczeniowy obwodzie elektr ycznym Iz : obciążalność długotrwała przewodów In : prąd znamionowy urządzenia zabezpieczającego I2 : prąd zadziałania urządzenia zabezpieczającego dla bezpiecznik ów topikowych przyjęto: I2 = 1,6 I n dla wyłączników instalac yjnych przyjęto: I2 = 1,45 I n. Obliczeń dokonano dla wszystk ich obwodów. W ymagania, co do koordynacji przewodów z zabezpieczeniami są spełnione Sprawdzenie skuteczności ochrony przeciwporażeniowej Ochrona przed dotyk iem pośrednim: dodatkowa w sieci TN będzie zapewniona jeżeli zostanie spełniony warunek: Zs I a Uo 8 gdzie: Zs : impedancja pętli zwarciowej obejmująca źródło zasilania, przewód roboczy aż do punktu zwarcia i przewód ochronny miedzy punktem zwarcia a źródłem zasilania, Ia : porad powodujący samoczynne zadziałanie urządzenia wyłączającego w czasie <0.4s, Uo napięcie znamionowe względem ziemi 2.4. Sprawdzenie spadków napięć Obliczeń spadków napiec dla obwodów dokonano na podstawie wzorów: : dla obwodów jednofazowych: W U% = [ 200 P l ] : [ Z s U2n ] : dla obwodów trójfazowych: W U% = [ 100 P l ] : [ Z s U2n ] gdzie : P : moc elektryczna obwodu [W ], l : długość obwodu elektrycznego [m], Z : przewodność elektryczna materiału (miedz/aluminium) z jakiego wyk onany jest obwód, s : przekrój przewodu czynnego obwodu elektr ycznego [mm2], Un : napięcie znamionowe [V]. 9

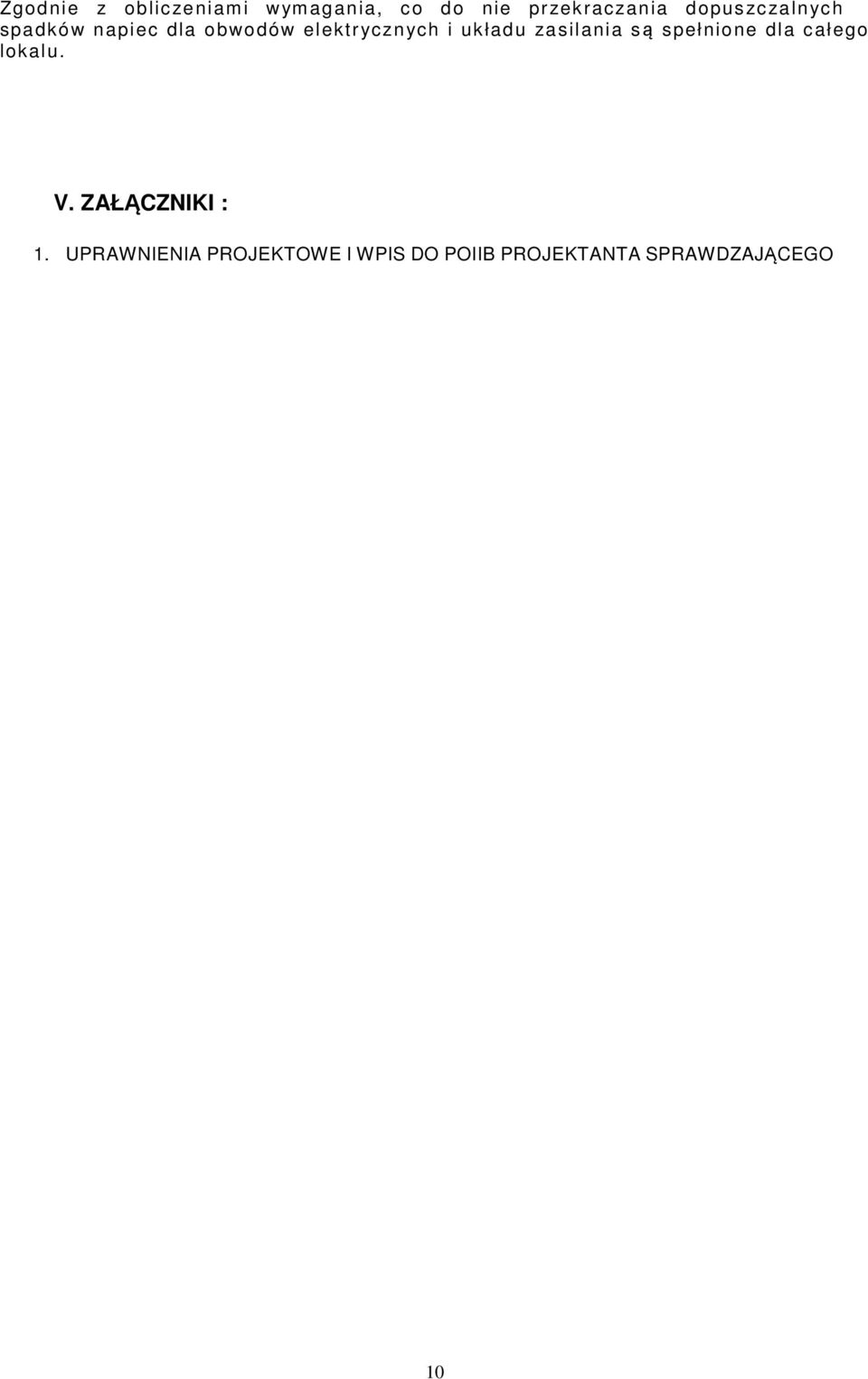

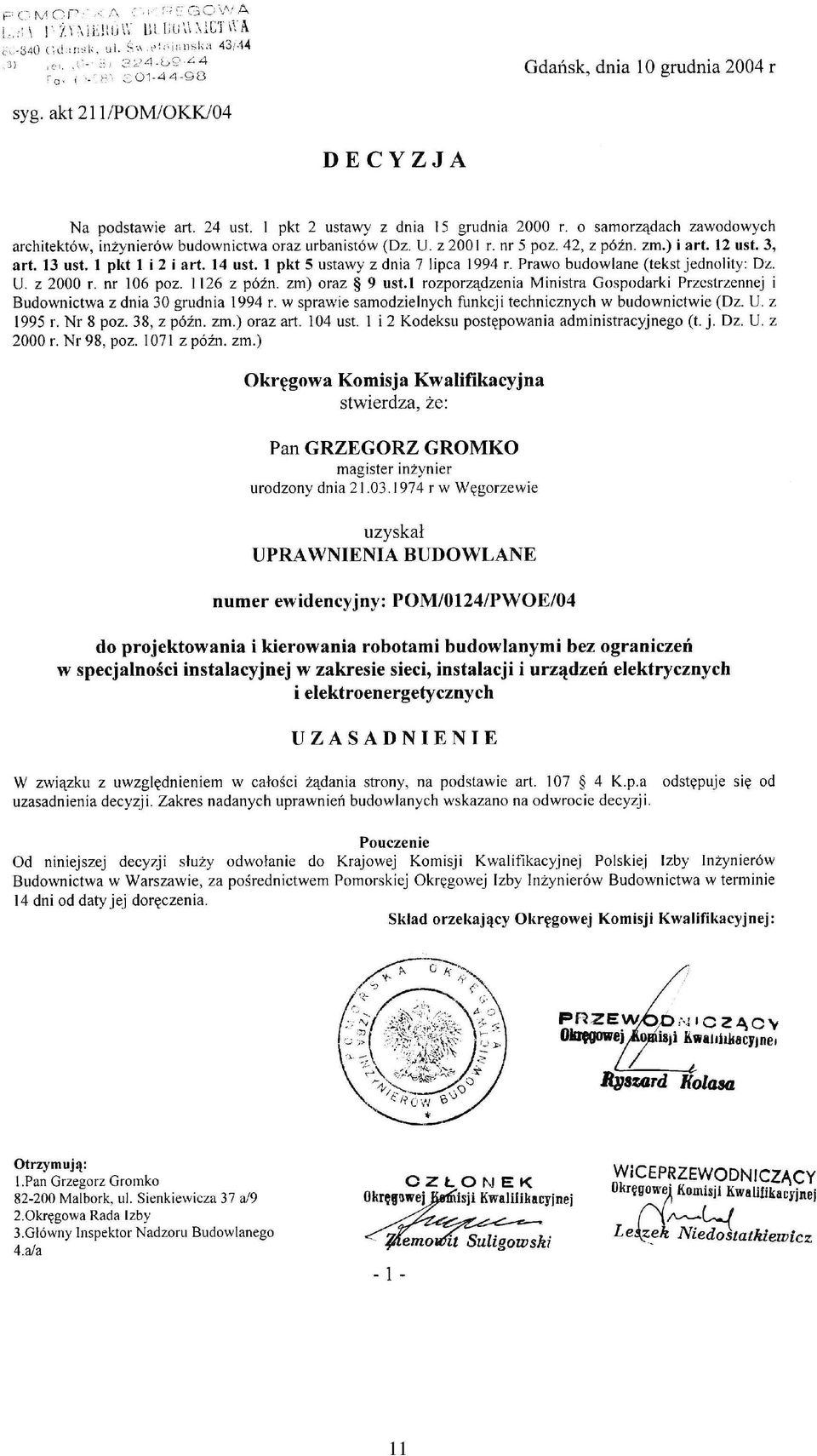

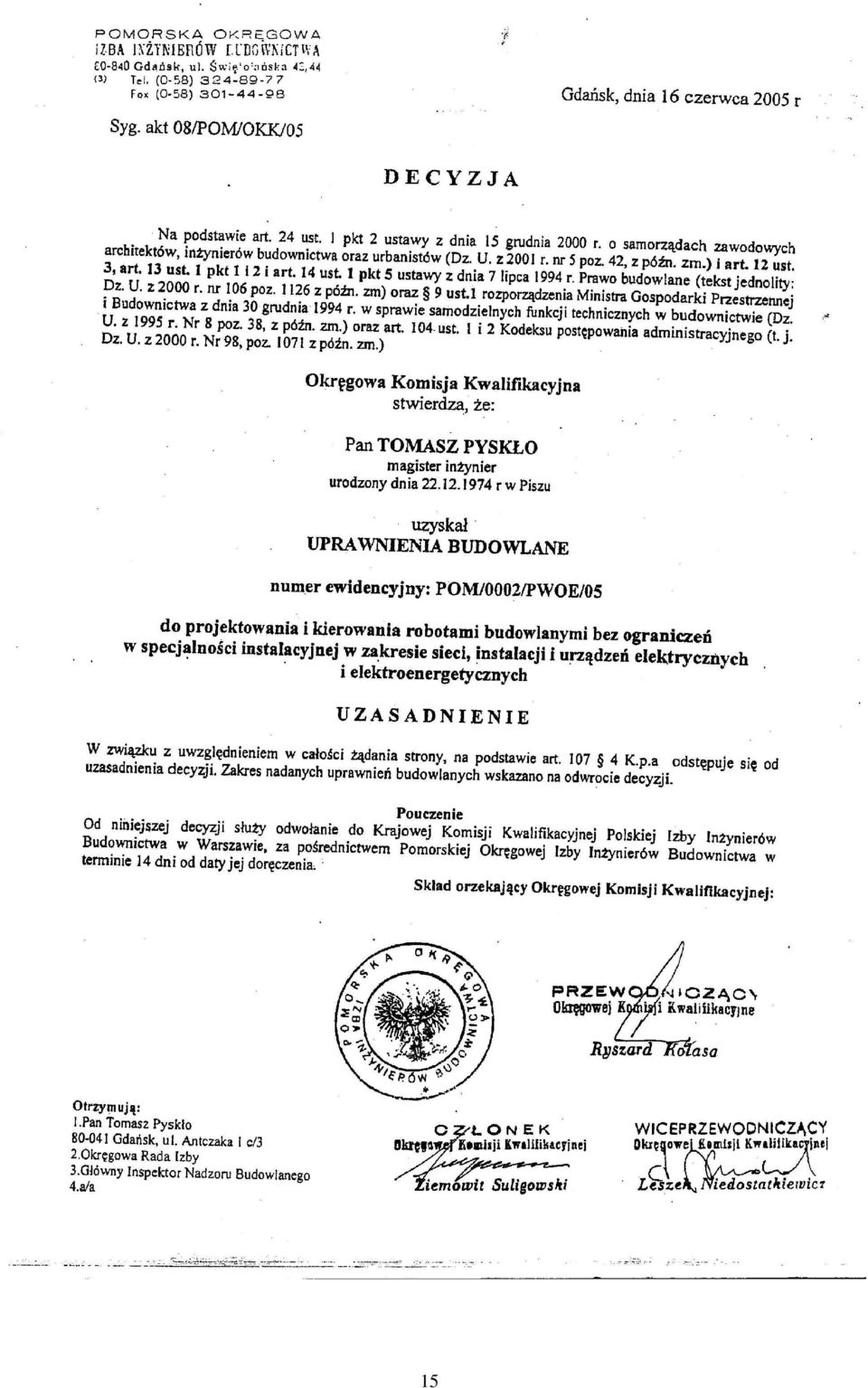

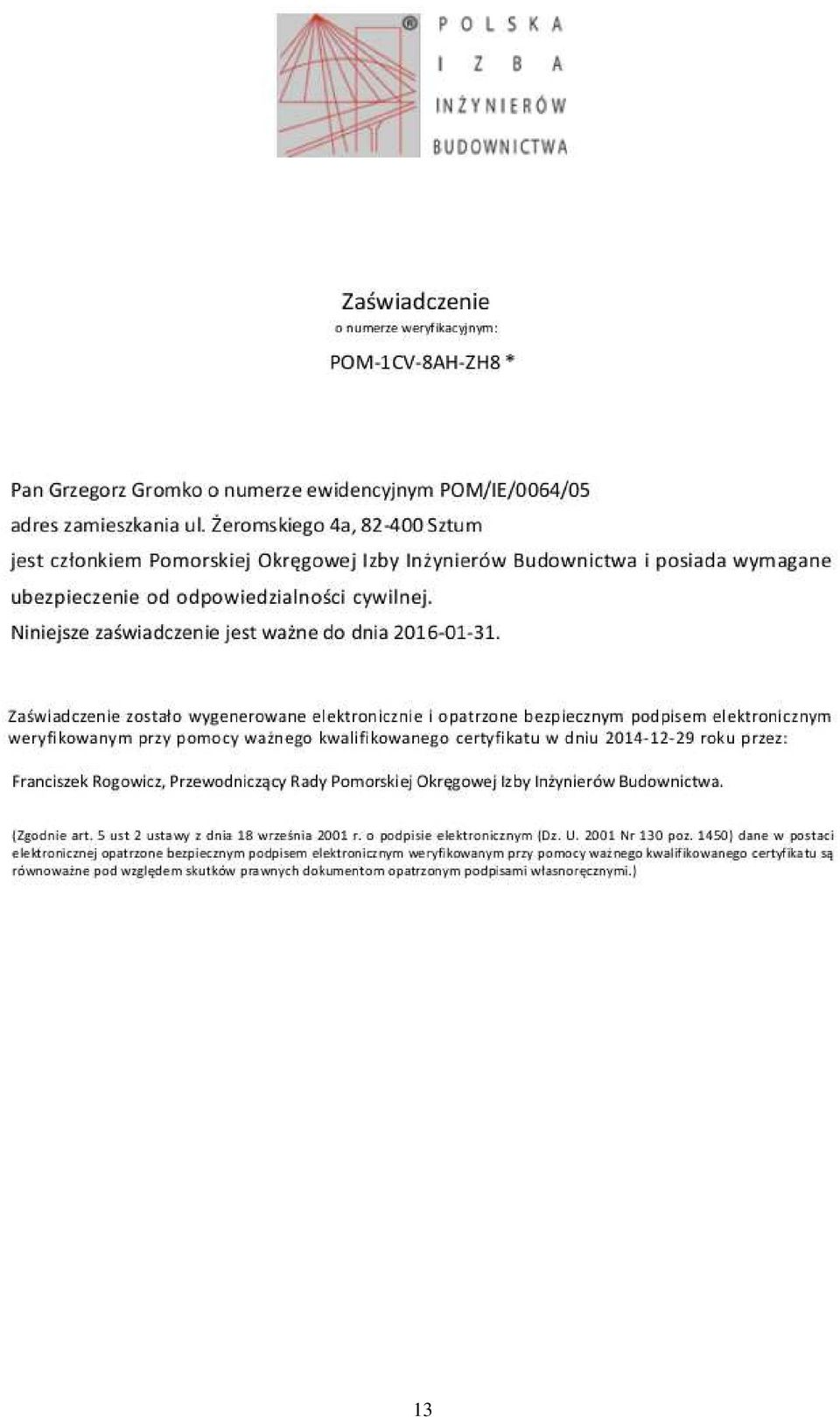

9 Zgodnie z obliczeniami wym agania, co do nie przekraczania dopuszczalnych spadków napiec dla obwodów elektr ycznych i układu zasilania są spełnione dla całego lokalu. V. ZAŁĄCZNIKI : 1. UPRAWNIENIA PROJEKTOWE I WPIS DO POIIB PROJEKTANTA SPRAWDZAJĄCEGO 10
