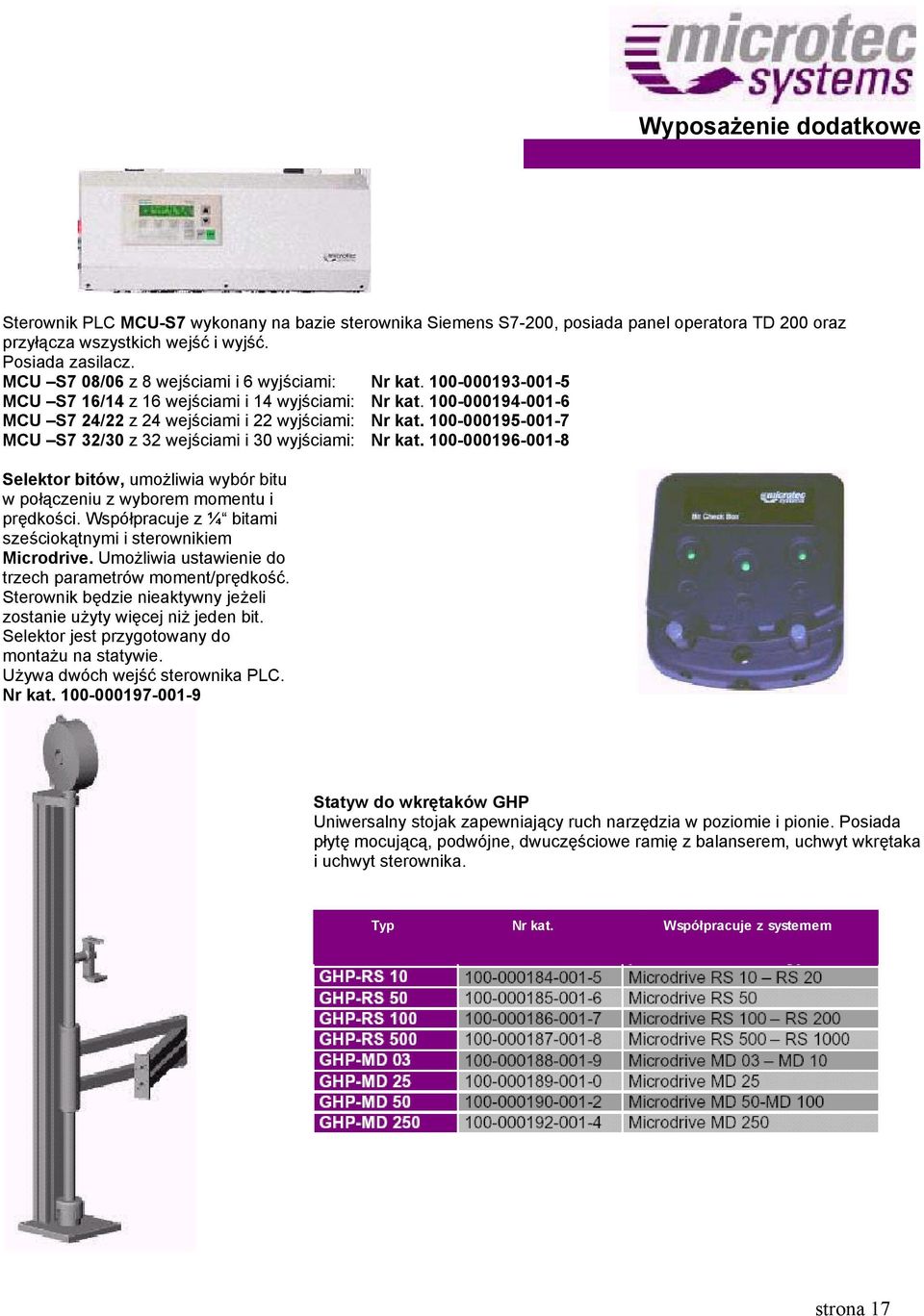

1 Sterownik PLC MCU-S7 wykonany na bazie sterownika Siemens S7-200, posiada panel operatora TD 200 oraz przyłącza wszystkich wejść i wyjść. Posiada zasilacz. MCU S7 08/06 z 8 wejściami i 6 wyjściami: Nr kat MCU S7 16/14 z 16 wejściami i 14 wyjściami: Nr kat MCU S7 24/22 z 24 wejściami i 22 wyjściami: Nr kat MCU S7 32/30 z 32 wejściami i 30 wyjściami: Nr kat Selektor bitów, umożliwia wybór bitu w połączeniu z wyborem momentu i prędkości. Współpracuje z ¼ bitami sześciokątnymi i sterownikiem Microdrive. Umożliwia ustawienie do trzech parametrów moment/prędkość. Sterownik będzie nieaktywny jeżeli zostanie użyty więcej niż jeden bit. Selektor jest przygotowany do montażu na statywie. Używa dwóch wejść sterownika PLC. Nr kat Statyw do wkrętaków GHP Uniwersalny stojak zapewniający ruch narzędzia w poziomie i pionie. Posiada płytę mocującą, podwójne, dwuczęściowe ramię z balanserem, uchwyt wkrętaka i uchwyt sterownika. Typ Nr kat. Współpracuje z systemem strona 17

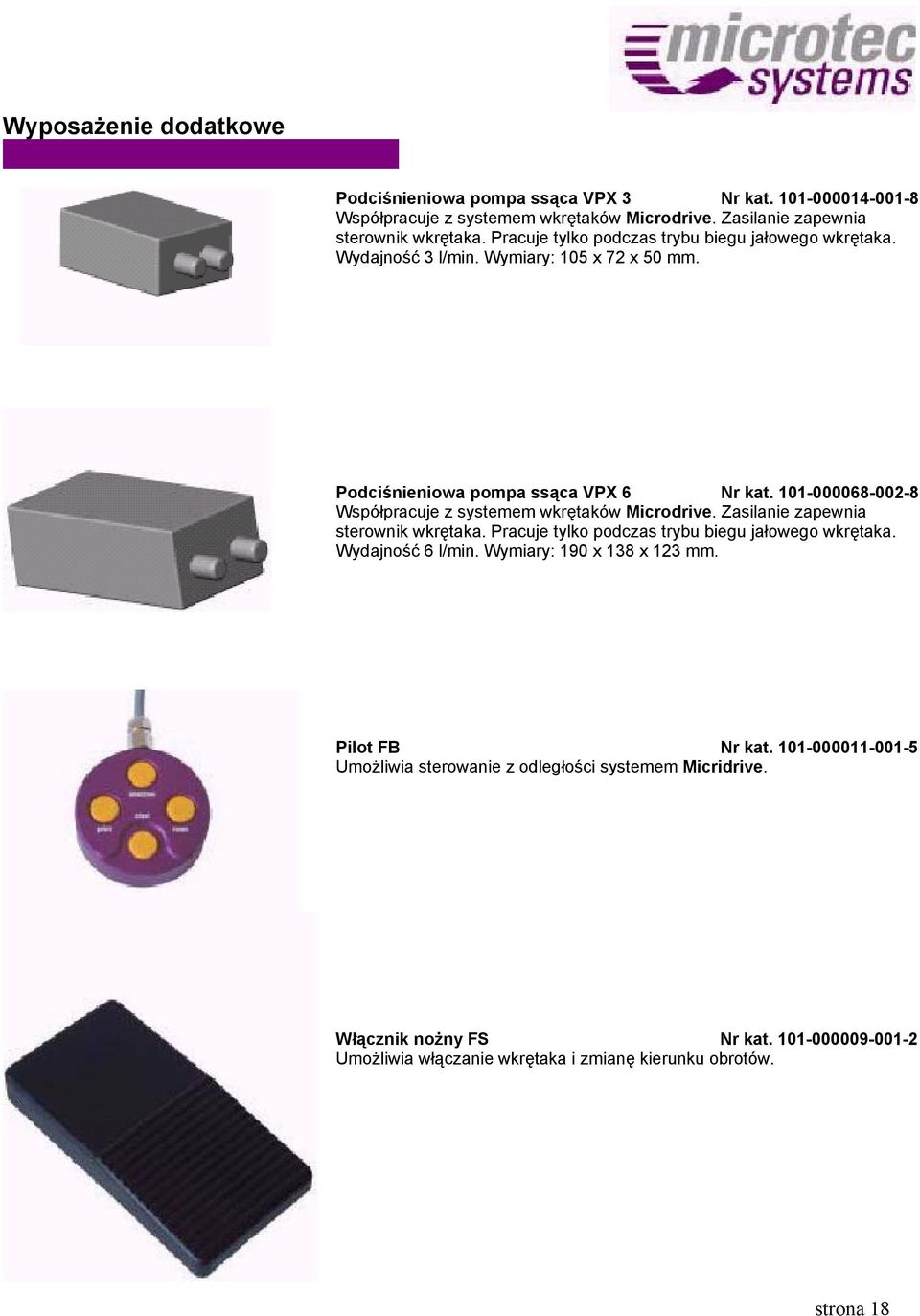

2 Podciśnieniowa pompa ssąca VPX 3 Nr kat Współpracuje z systemem wkrętaków Microdrive. Zasilanie zapewnia sterownik wkrętaka. Pracuje tylko podczas trybu biegu jałowego wkrętaka. Wydajność 3 l/min. Wymiary: 105 x 72 x 50 mm. Podciśnieniowa pompa ssąca VPX 6 Nr kat Współpracuje z systemem wkrętaków Microdrive. Zasilanie zapewnia sterownik wkrętaka. Pracuje tylko podczas trybu biegu jałowego wkrętaka. Wydajność 6 l/min. Wymiary: 190 x 138 x 123 mm. Pilot FB Nr kat Umożliwia sterowanie z odległości systemem Micridrive. Włącznik nożny FS Nr kat Umożliwia włączanie wkrętaka i zmianę kierunku obrotów. strona 18

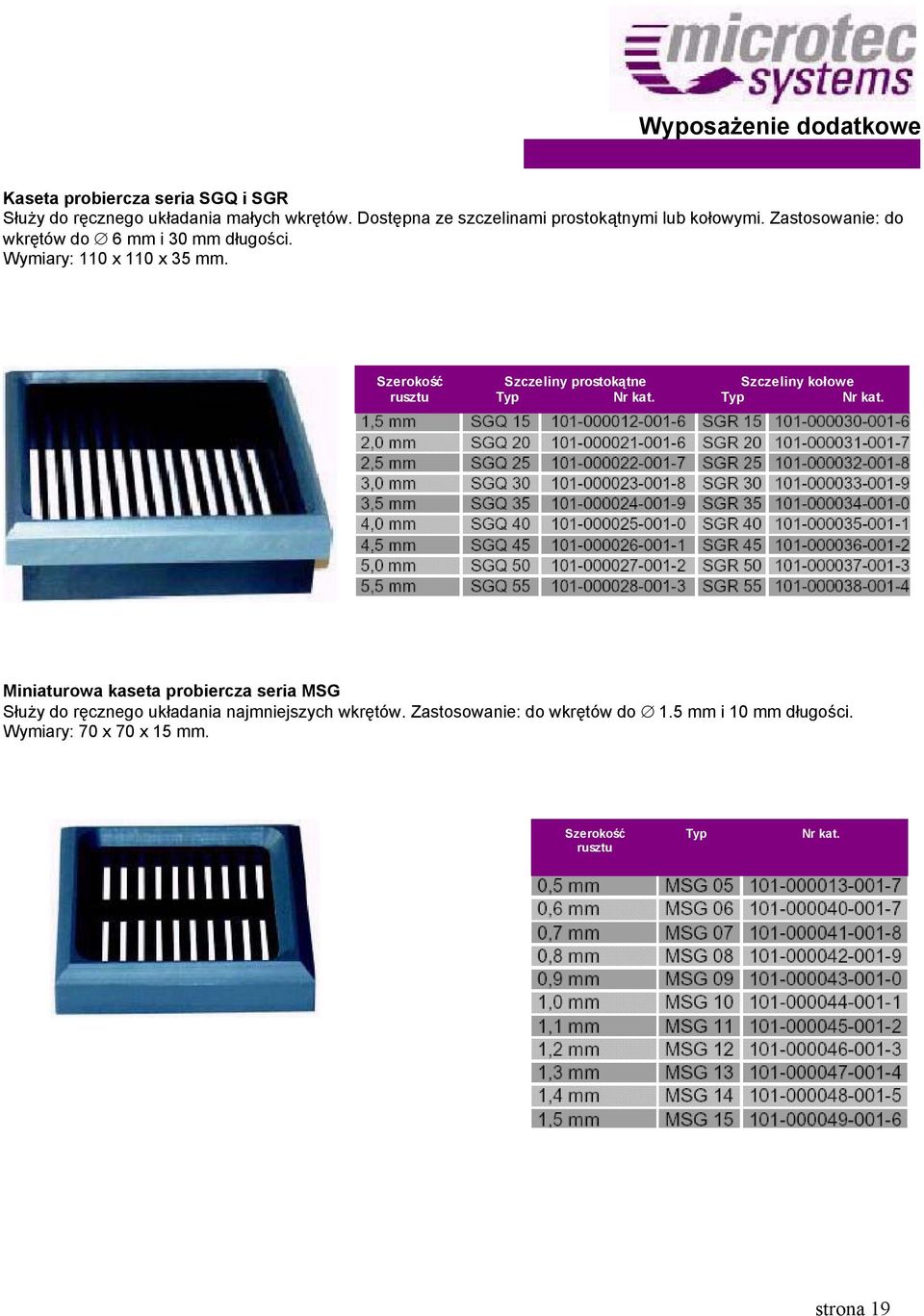

3 Kaseta probiercza seria SGQ i SGR Służy do ręcznego układania małych wkrętów. Dostępna ze szczelinami prostokątnymi lub kołowymi. Zastosowanie: do wkrętów do 6 mm i 30 mm długości. Wymiary: 110 x 110 x 35 mm. Szerokość rusztu Szczeliny prostokątne Typ Nr kat. Szczeliny kołowe Typ Nr kat. Miniaturowa kaseta probiercza seria MSG Służy do ręcznego układania najmniejszych wkrętów. Zastosowanie: do wkrętów do 1.5 mm i 10 mm długości. Wymiary: 70 x 70 x 15 mm. Szerokość rusztu Typ Nr kat. strona 19

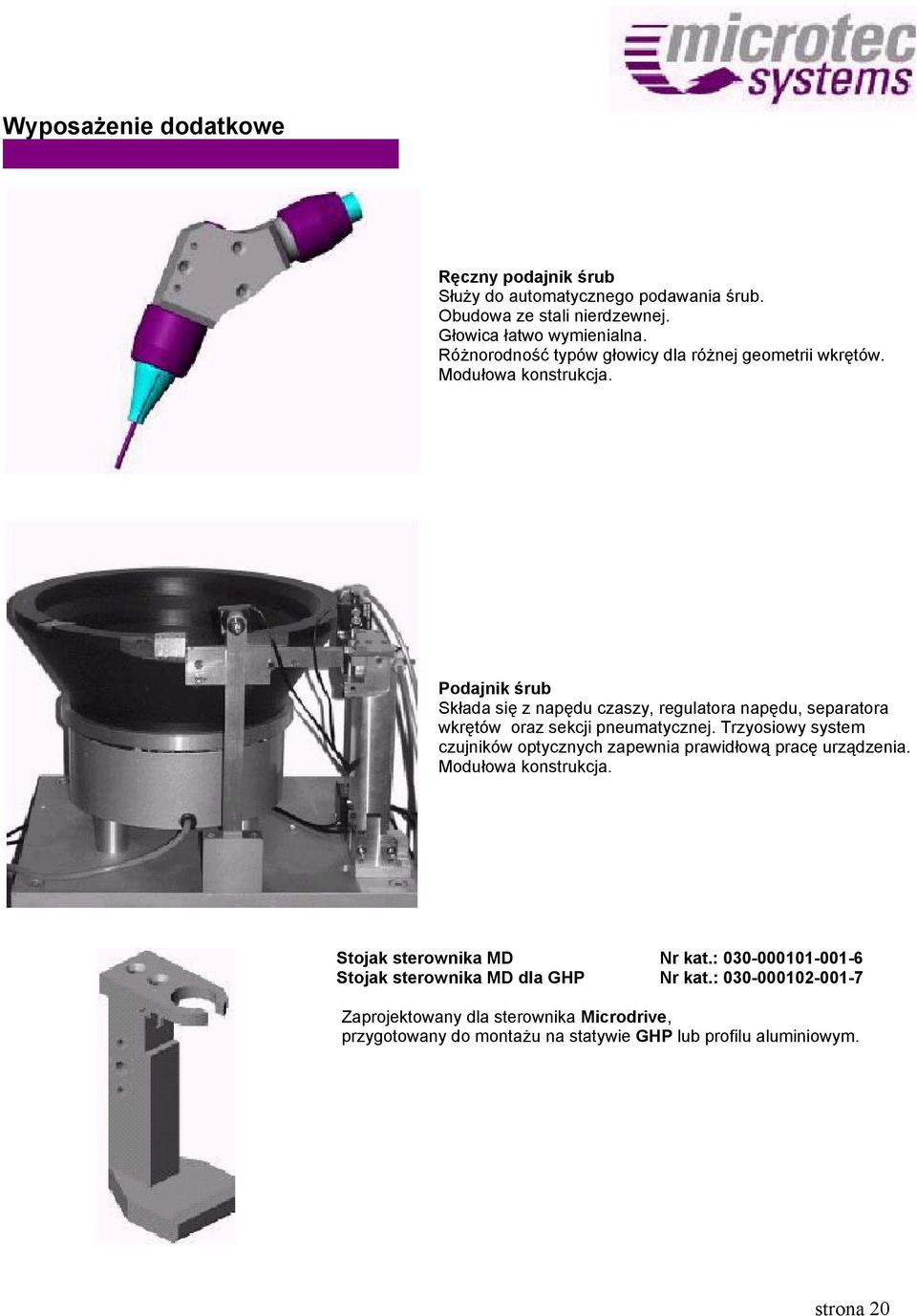

4 Ręczny podajnik śrub Służy do automatycznego podawania śrub. Obudowa ze stali nierdzewnej. Głowica łatwo wymienialna. Różnorodność typów głowicy dla różnej geometrii wkrętów. Modułowa konstrukcja. Podajnik śrub Składa się z napędu czaszy, regulatora napędu, separatora wkrętów oraz sekcji pneumatycznej. Trzyosiowy system czujników optycznych zapewnia prawidłową pracę urządzenia. Modułowa konstrukcja. Stojak sterownika MD Nr kat.: Stojak sterownika MD dla GHP Nr kat.: Zaprojektowany dla sterownika Microdrive, przygotowany do montażu na statywie GHP lub profilu aluminiowym. strona 20

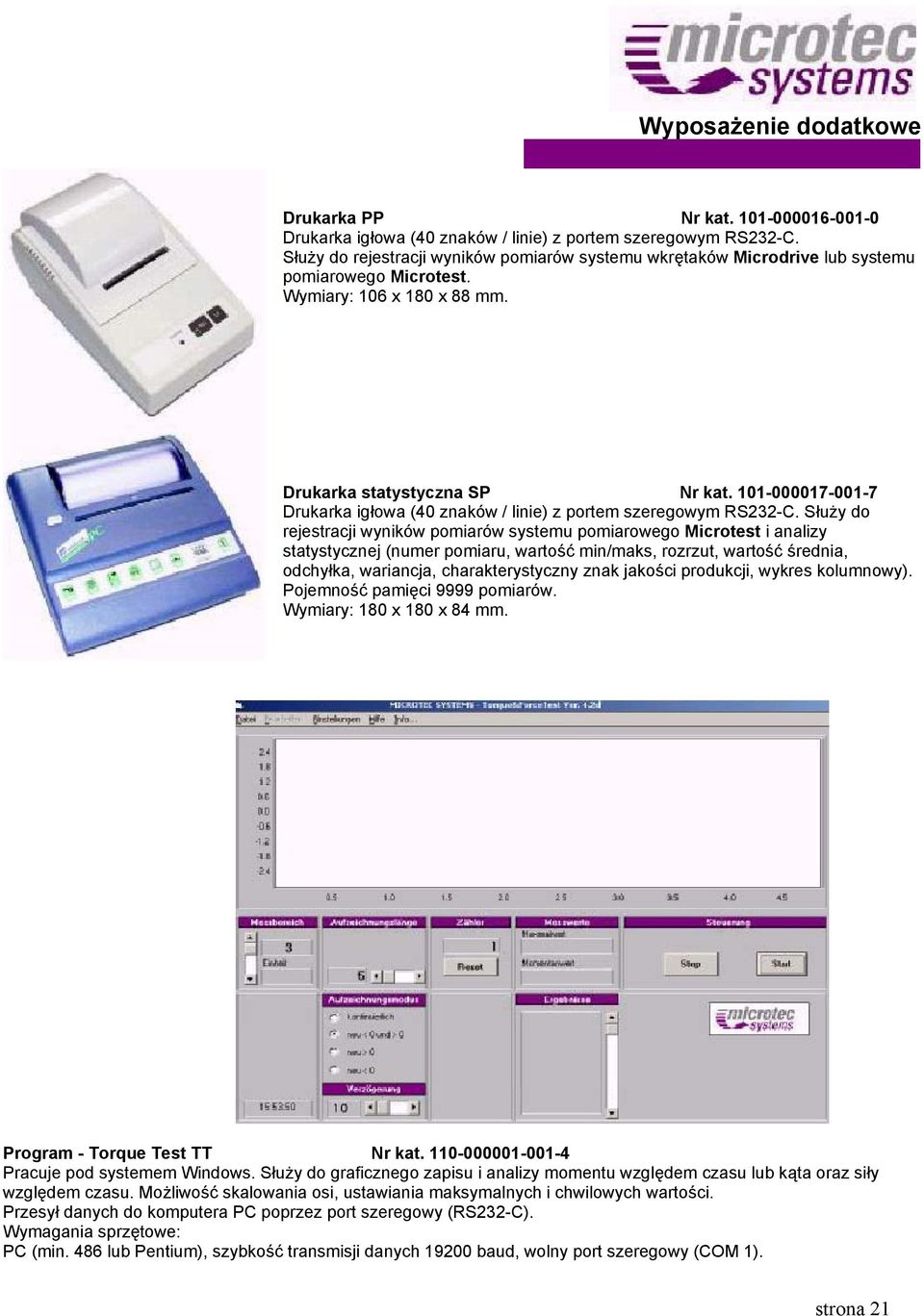

5 Drukarka PP Nr kat Drukarka igłowa (40 znaków / linie) z portem szeregowym RS232-C. Służy do rejestracji wyników pomiarów systemu wkrętaków Microdrive lub systemu pomiarowego Microtest. Wymiary: 106 x 180 x 88 mm. Drukarka statystyczna SP Nr kat Drukarka igłowa (40 znaków / linie) z portem szeregowym RS232-C. Służy do rejestracji wyników pomiarów systemu pomiarowego Microtest i analizy statystycznej (numer pomiaru, wartość min/maks, rozrzut, wartość średnia, odchyłka, wariancja, charakterystyczny znak jakości produkcji, wykres kolumnowy). Pojemność pamięci 9999 pomiarów. Wymiary: 180 x 180 x 84 mm. Program - Torque Test TT Nr kat Pracuje pod systemem Windows. Służy do graficznego zapisu i analizy momentu względem czasu lub kąta oraz siły względem czasu. Możliwość skalowania osi, ustawiania maksymalnych i chwilowych wartości. Przesył danych do komputera PC poprzez port szeregowy (RS232-C). Wymagania sprzętowe: PC (min. 486 lub Pentium), szybkość transmisji danych baud, wolny port szeregowy (COM 1). strona 21

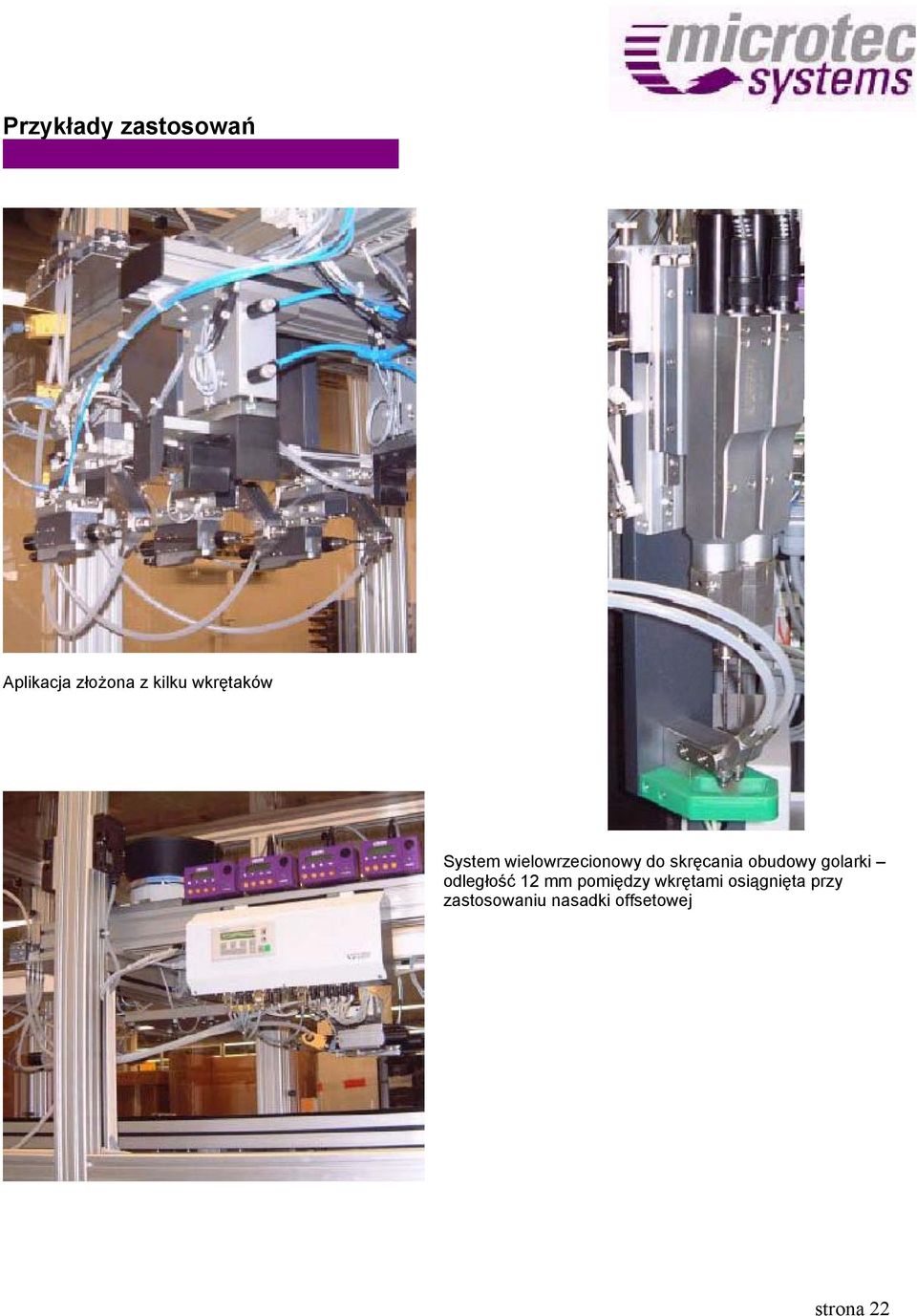

6 Przykłady zastosowań Aplikacja złożona z kilku wkrętaków System wielowrzecionowy do skręcania obudowy golarki odległość 12 mm pomiędzy wkrętami osiągnięta przy zastosowaniu nasadki offsetowej strona 22

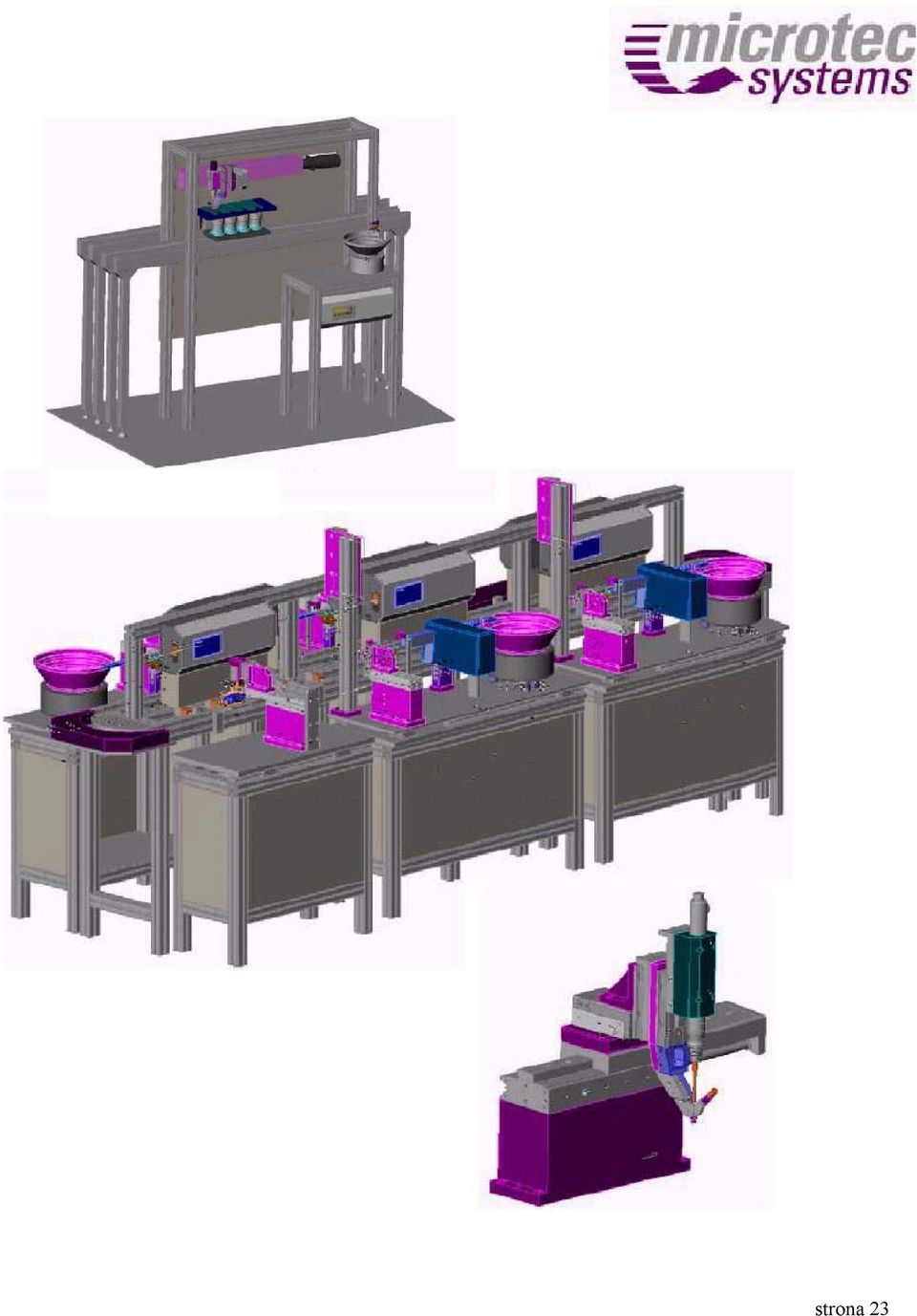

7 Microtest Force S Accessories Optional strona 23
