PROJEKT REMONTU KLATEK SCHODOWYCH

Transkrypt

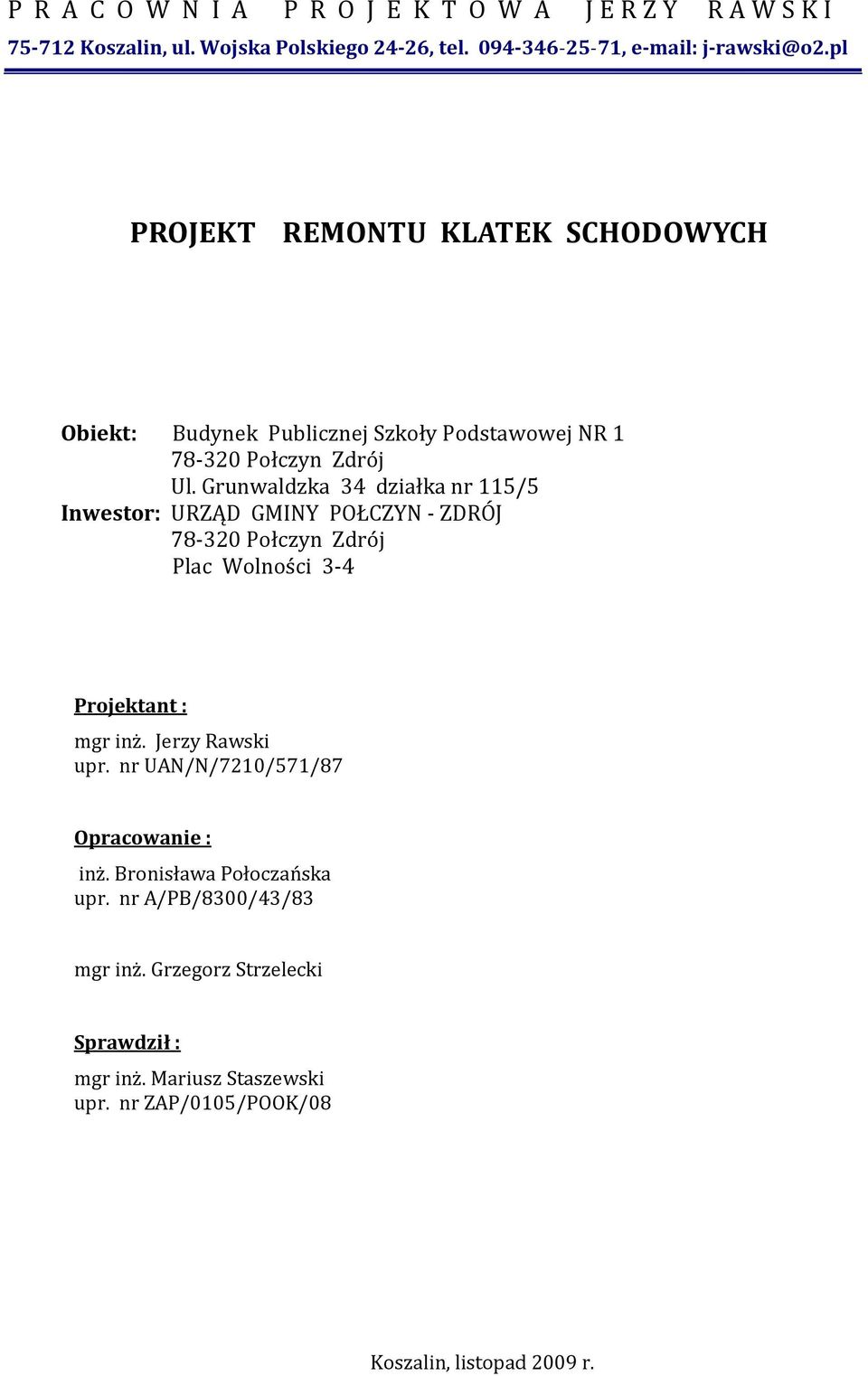

1 P R A C O W N I A P R O J E K T O W A J E R Z Y R A W S K I Koszalin, ul. Wojska Polskiego 24-26, tel , j-rawski@o2.pl PROJEKT REMONTU KLATEK SCHODOWYCH Obiekt: Budynek Publicznej Szkoły Podstawowej NR Połczyn Zdrój Ul. Grunwaldzka 34 działka nr 115/5 Inwestor: URZĄD GMINY POŁCZYN - ZDRÓJ Połczyn Zdrój Plac Wolności 3-4 Projektant : mgr inż. Jerzy Rawski upr. nr UAN/N/7210/571/87 Opracowanie : inż. Bronisława Połoczańska upr. nr A/PB/8300/43/83 mgr inż. Grzegorz Strzelecki Sprawdził : mgr inż. Mariusz Staszewski upr. nr ZAP/0105/POOK/08 Koszalin, listopad 2009 r.

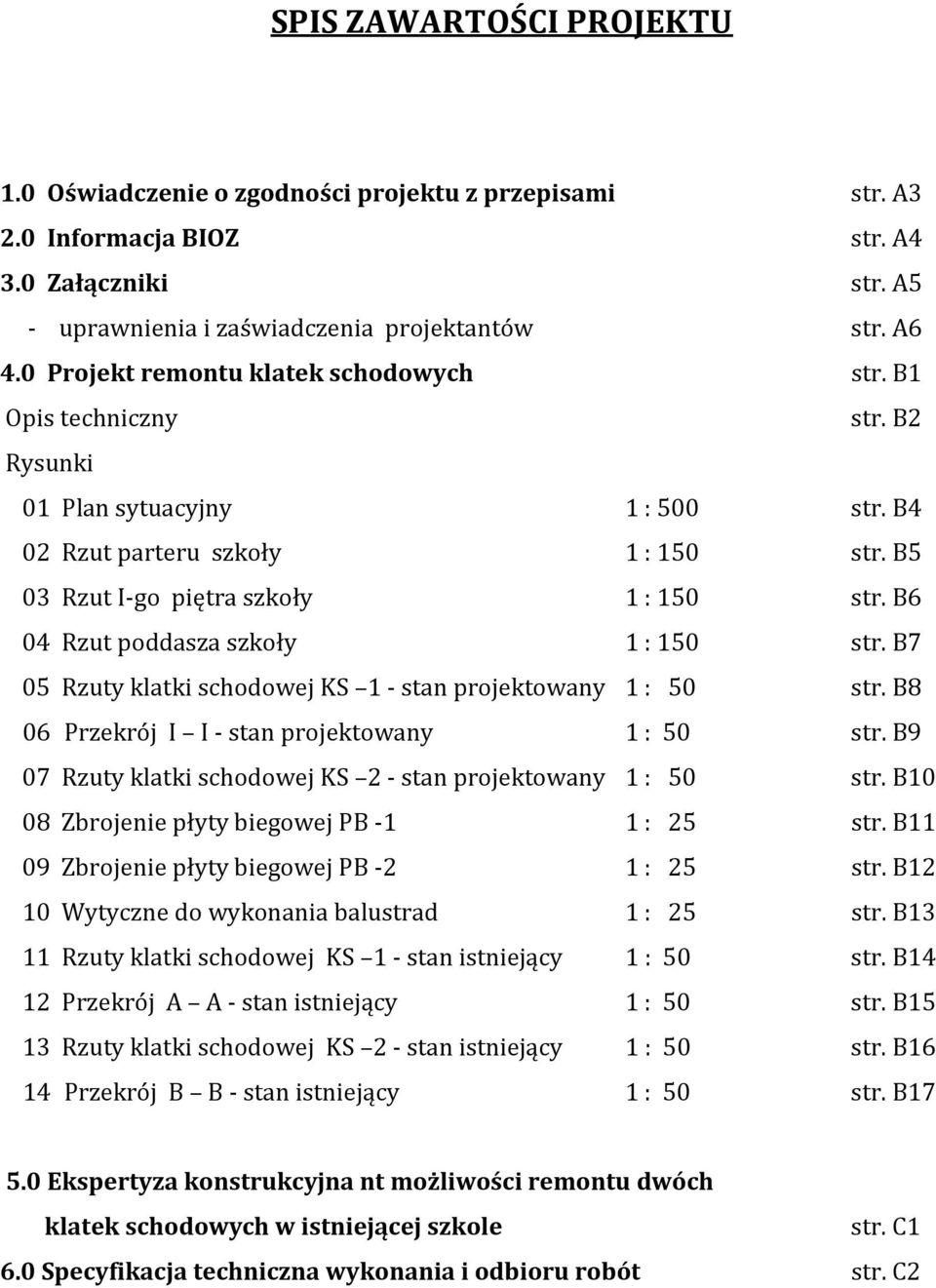

2 SPIS ZAWARTOŚCI PROJEKTU 1.0 Oświadczenie o zgodności projektu z przepisami str. A3 2.0 Informacja BIOZ str. A4 3.0 Załączniki str. A5 - uprawnienia i zaświadczenia projektantów str. A6 4.0 Projekt remontu klatek schodowych str. B1 Opis techniczny str. B2 Rysunki 01 Plan sytuacyjny 1 : 500 str. B4 02 Rzut parteru szkoły 1 : 150 str. B5 03 Rzut I-go piętra szkoły 1 : 150 str. B6 04 Rzut poddasza szkoły 1 : 150 str. B7 05 Rzuty klatki schodowej KS 1- stan projektowany 1 : 50 str. B8 06 Przekrój I I - stan projektowany 1 : 50 str. B9 07 Rzuty klatki schodowej KS 2- stan projektowany 1 : 50 str. B10 08 Zbrojenie płyty biegowej PB -1 1 : 25 str. B11 09 Zbrojenie płyty biegowej PB -2 1 : 25 str. B12 10 Wytyczne do wykonania balustrad 1 : 25 str. B13 11 Rzuty klatki schodowej KS 1- stan istniejący 1 : 50 str. B14 12 Przekrój A A - stan istniejący 1 : 50 str. B15 13 Rzuty klatki schodowej KS 2- stan istniejący 1 : 50 str. B16 14 Przekrój B B - stan istniejący 1 : 50 str. B Ekspertyza konstrukcyjna nt możliwości remontu dwóch klatek schodowych w istniejącej szkole str. C1 6.0 Specyfikacja techniczna wykonania i odbioru robót str. C2

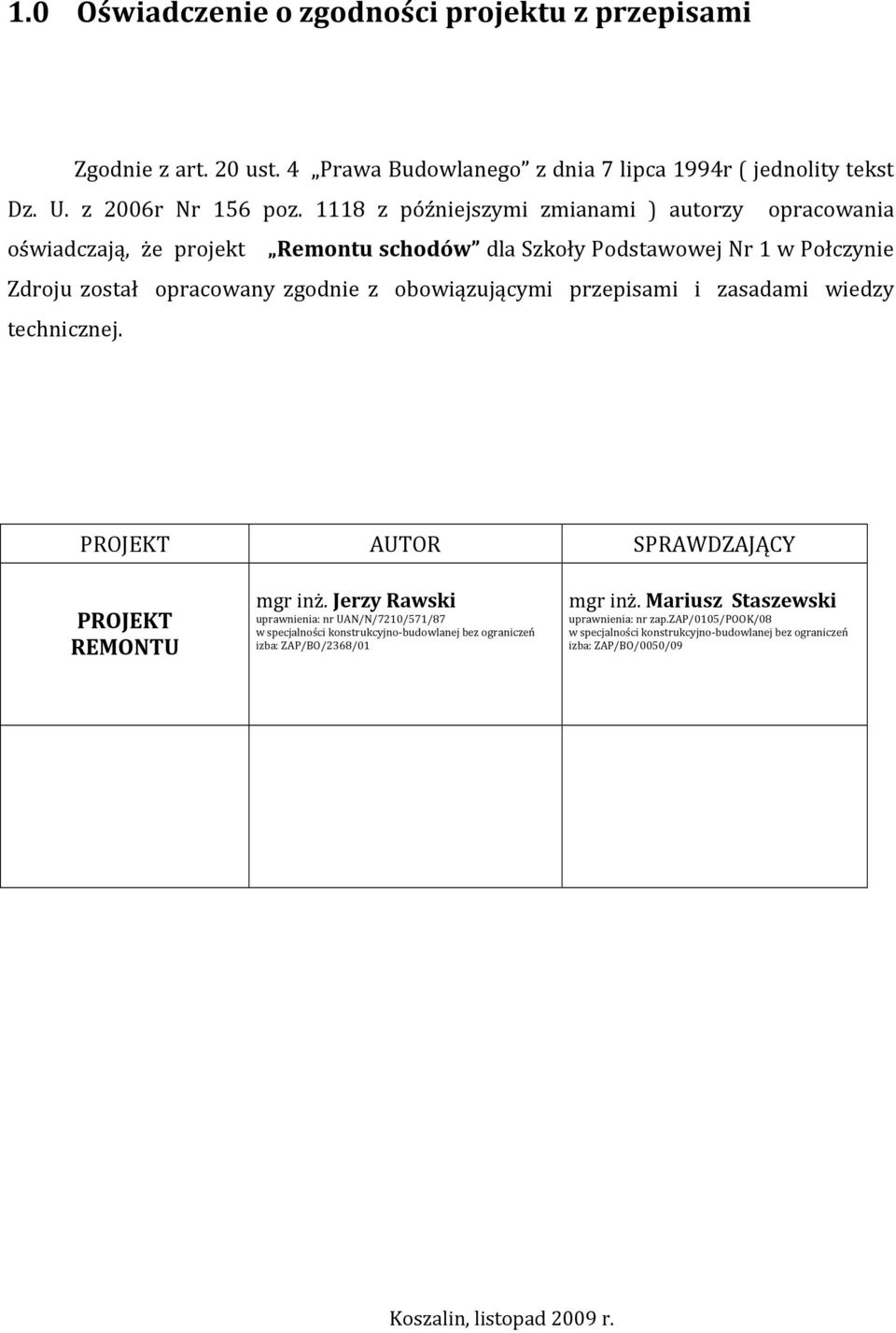

3 1.0 Oświadczenie o zgodności projektu z przepisami Zgodnie z art. 20 ust. 4 Prawa Budowlanego z dnia 7 lipca 1994r ( jednolity tekst Dz. U. z 2006r Nr 156 poz z późniejszymi zmianami ) autorzy opracowania oświadczają, że projekt Remontu schodów dla Szkoły Podstawowej Nr 1 w Połczynie Zdroju został opracowany zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. PROJEKT AUTOR SPRAWDZAJĄCY PROJEKT REMONTU mgr inż. Jerzy Rawski uprawnienia: nr UAN/N/7210/571/87 w specjalności konstrukcyjno-budowlanej bez ograniczeń izba: ZAP/BO/2368/01 mgr inż. Mariusz Staszewski uprawnienia: nr zap.zap/0105/pook/08 w specjalności konstrukcyjno-budowlanej bez ograniczeń izba: ZAP/BO/0050/09 Koszalin, listopad 2009 r.

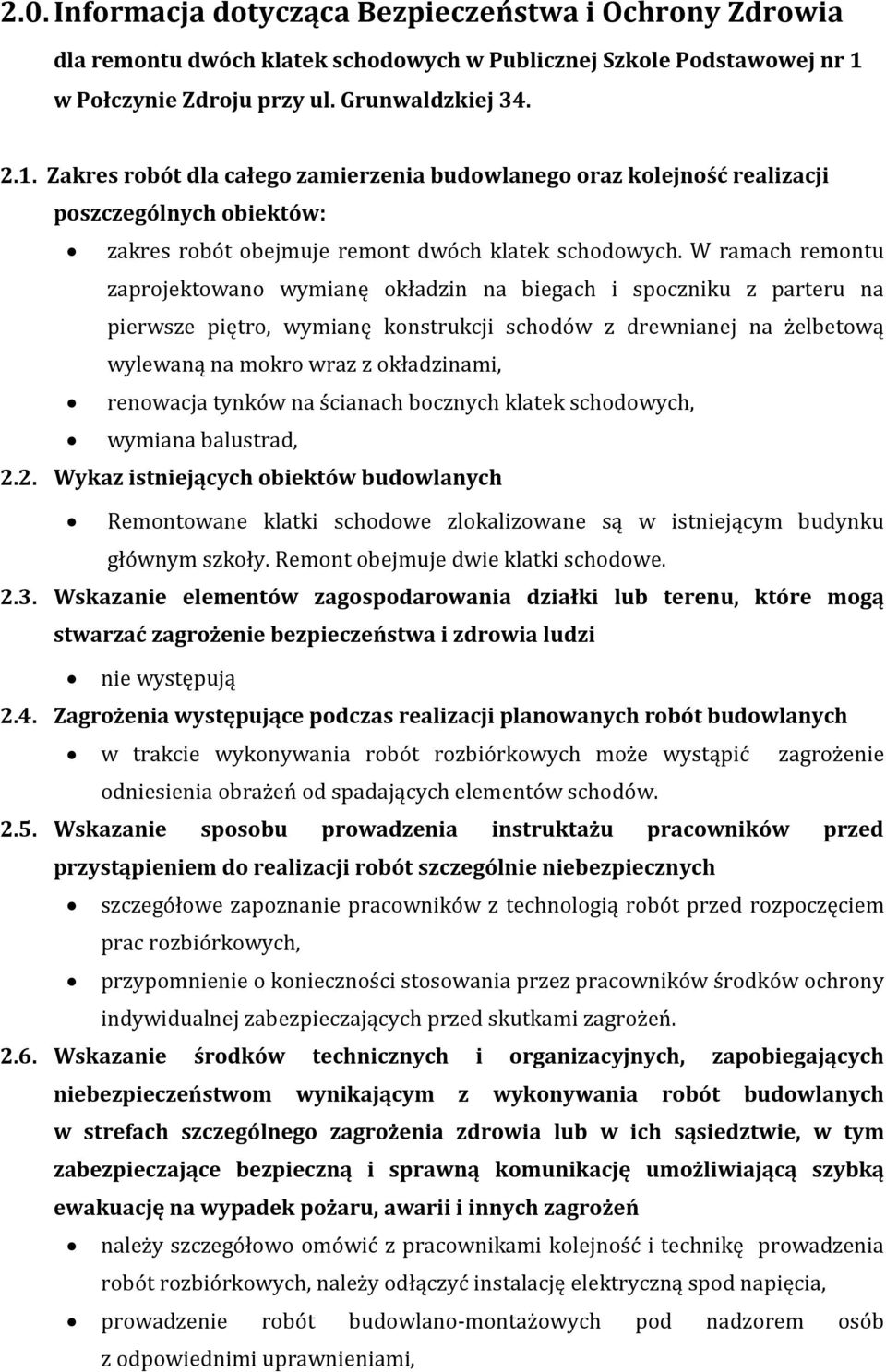

4 2.0. Informacja dotycząca Bezpieczeństwa i Ochrony Zdrowia dla remontu dwóch klatek schodowych w Publicznej Szkole Podstawowej nr 1 w Połczynie Zdroju przy ul. Grunwaldzkiej Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów: zakres robót obejmuje remont dwóch klatek schodowych. W ramach remontu zaprojektowano wymianę okładzin na biegach i spoczniku z parteru na pierwsze piętro, wymianę konstrukcji schodów z drewnianej na żelbetową wylewaną na mokro wraz z okładzinami, renowacja tynków na ścianach bocznych klatek schodowych, wymiana balustrad, 2.2. Wykaz istniejących obiektów budowlanych Remontowane klatki schodowe zlokalizowane są w istniejącym budynku głównym szkoły. Remont obejmuje dwie klatki schodowe Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi nie występują 2.4. Zagrożenia występujące podczas realizacji planowanych robót budowlanych w trakcie wykonywania robót rozbiórkowych może wystąpić zagrożenie odniesienia obrażeń od spadających elementów schodów Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych szczegółowe zapoznanie pracowników z technologią robót przed rozpoczęciem prac rozbiórkowych, przypomnienie o konieczności stosowania przez pracowników środków ochrony indywidualnej zabezpieczających przed skutkami zagrożeń Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zabezpieczające bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń należy szczegółowo omówić z pracownikami kolejność i technikę prowadzenia robót rozbiórkowych, należy odłączyć instalację elektryczną spod napięcia, prowadzenie robót budowlano-montażowych pod nadzorem osób z odpowiednimi uprawnieniami,

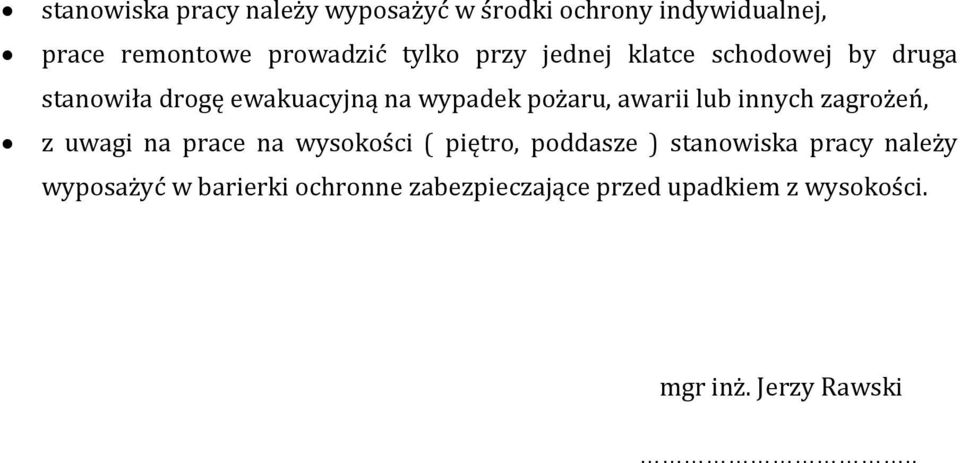

5 stanowiska pracy należy wyposażyć w środki ochrony indywidualnej, prace remontowe prowadzić tylko przy jednej klatce schodowej by druga stanowiła drogę ewakuacyjną na wypadek pożaru, awarii lub innych zagrożeń, z uwagi na prace na wysokości ( piętro, poddasze ) stanowiska pracy należy wyposażyć w barierki ochronne zabezpieczające przed upadkiem z wysokości. mgr inż. Jerzy Rawski..

6 3.0 Załączniki

7 4.0 Projekt remontu

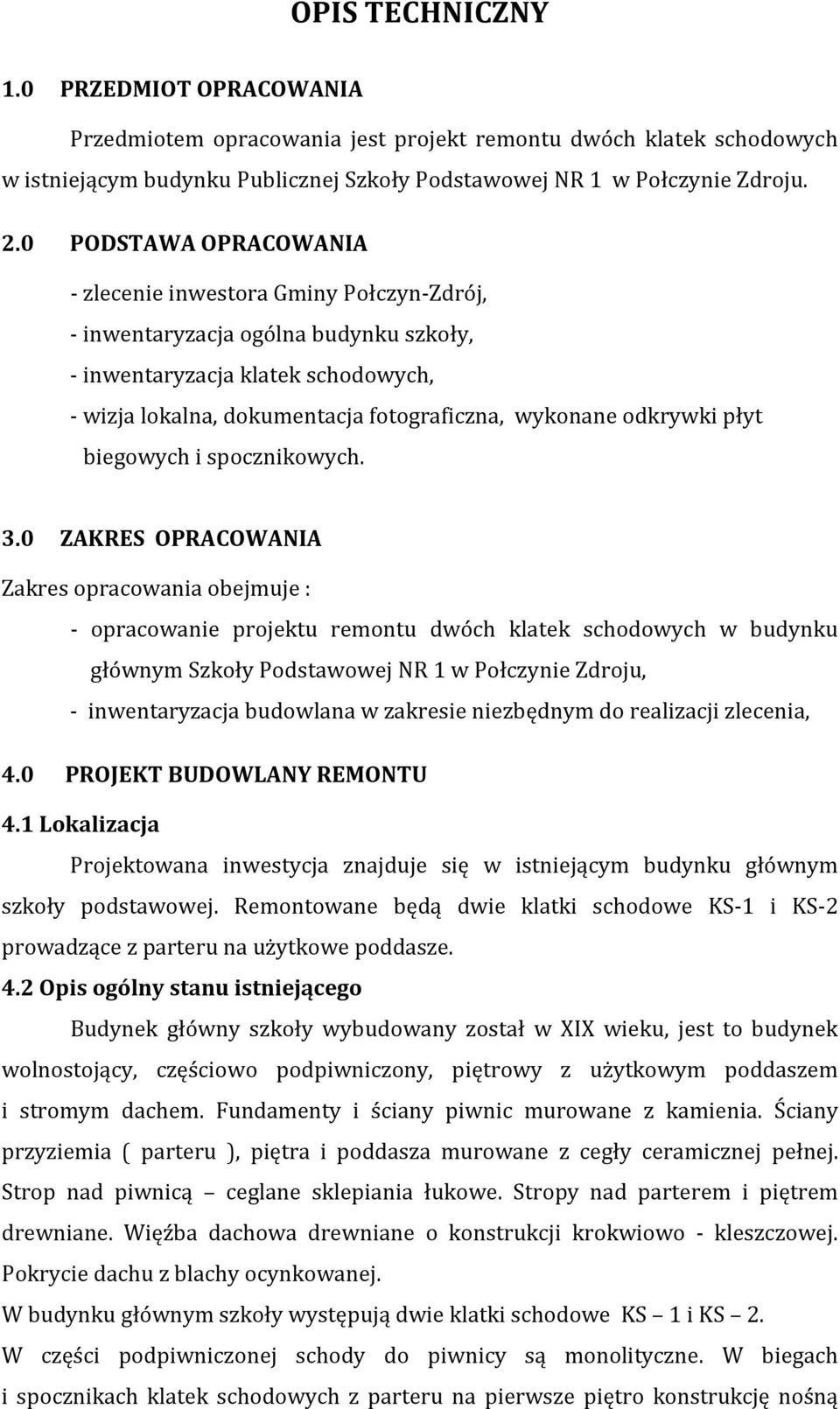

8 OPIS TECHNICZNY 1.0 PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt remontu dwóch klatek schodowych w istniejącym budynku Publicznej Szkoły Podstawowej NR 1 w Połczynie Zdroju. 2.0 PODSTAWA OPRACOWANIA - zlecenie inwestora Gminy Połczyn-Zdrój, - inwentaryzacja ogólna budynku szkoły, - inwentaryzacja klatek schodowych, - wizja lokalna, dokumentacja fotograficzna, wykonane odkrywki płyt biegowych i spocznikowych. 3.0 ZAKRES OPRACOWANIA Zakres opracowania obejmuje : - opracowanie projektu remontu dwóch klatek schodowych w budynku głównym Szkoły Podstawowej NR 1 w Połczynie Zdroju, - inwentaryzacja budowlana w zakresie niezbędnym do realizacji zlecenia, 4.0 PROJEKT BUDOWLANY REMONTU 4.1 Lokalizacja Projektowana inwestycja znajduje się w istniejącym budynku głównym szkoły podstawowej. Remontowane będą dwie klatki schodowe KS-1 i KS-2 prowadzące z parteru na użytkowe poddasze. 4.2 Opis ogólny stanu istniejącego Budynek główny szkoły wybudowany został w XIX wieku, jest to budynek wolnostojący, częściowo podpiwniczony, piętrowy z użytkowym poddaszem i stromym dachem. Fundamenty i ściany piwnic murowane z kamienia. Ściany przyziemia ( parteru ), piętra i poddasza murowane z cegły ceramicznej pełnej. Strop nad piwnicą ceglane sklepiania łukowe. Stropy nad parterem i piętrem drewniane. Więźba dachowa drewniane o konstrukcji krokwiowo - kleszczowej. Pokrycie dachu z blachy ocynkowanej. W budynku głównym szkoły występują dwie klatki schodowe KS 1 i KS 2. W części podpiwniczonej schody do piwnicy są monolityczne. W biegach i spocznikach klatek schodowych z parteru na pierwsze piętro konstrukcję nośną

9 stanowią belki stalowe z dwuteownika. Płyta biegowa i spocznikowa monolityczne. Stopnie i podłoga spoczników z desek drewnianych. Z piętra na poddasze schody są o konstrukcji drewnianej. Stopnie drewniane oparte ma drewnianych belkach policzkowych, a te na drewnianej belce spocznikowej. Drewniane belki spoczników opierają się na poprzecznych murowanych ścianach klatki schodowej. 4.3 Zakres prac remontowych Zakres prac remontowych obejmuje remont dwóch klatek schodowych polegający na częściowej wymianie okładziny stopni i spoczników, oraz wymianie konstrukcji drewnianej schodów na konstrukcję żelbetową, wykonanie nowych balustrad na klatkach schodowych. 4.4 Przyjęte rozwiązania konstrukcyjno materiałowe Dla schodów z parteru na pierwsze piętro zaprojektowano wymianę okładziny stopni z drewnianej na antypoślizgowe płytki ceramiczne typu gres. Z pierwszego piętra na poddasze zaprojektowano w miejsce drewnianych schody żelbetowe o konstrukcji płytowej. Płyty biegowe o grubości 15cm opierają się na płytach spocznikowych o grubości 20cm. Płyty spocznikowe z kolei opierają się na murowanych ścianach poprzecznych. Schody zaprojektowano jako żelbetowe wylewane na mokro z betonu B25 zbrojone stalą BSt500. Okładzina stopni i spoczników z płytek gresowych antypoślizgowych. Balustrady klatek schodowych zaprojektowano ze stali nierdzewnej z pionowymi prętami w środku balustrady między poprzeczkami z rur. Mocowanie balustrad do stopni lub podestów (spoczników) wykonanie standardowe. Słupki Ø 50mm, pochwyt Ø 50,8mm, poprzeczki poziome Ø 30mm, pręty pionowe Ø10mm. Wysokość balustrady 1100mm. mgr inż. Jerzy Rawski..

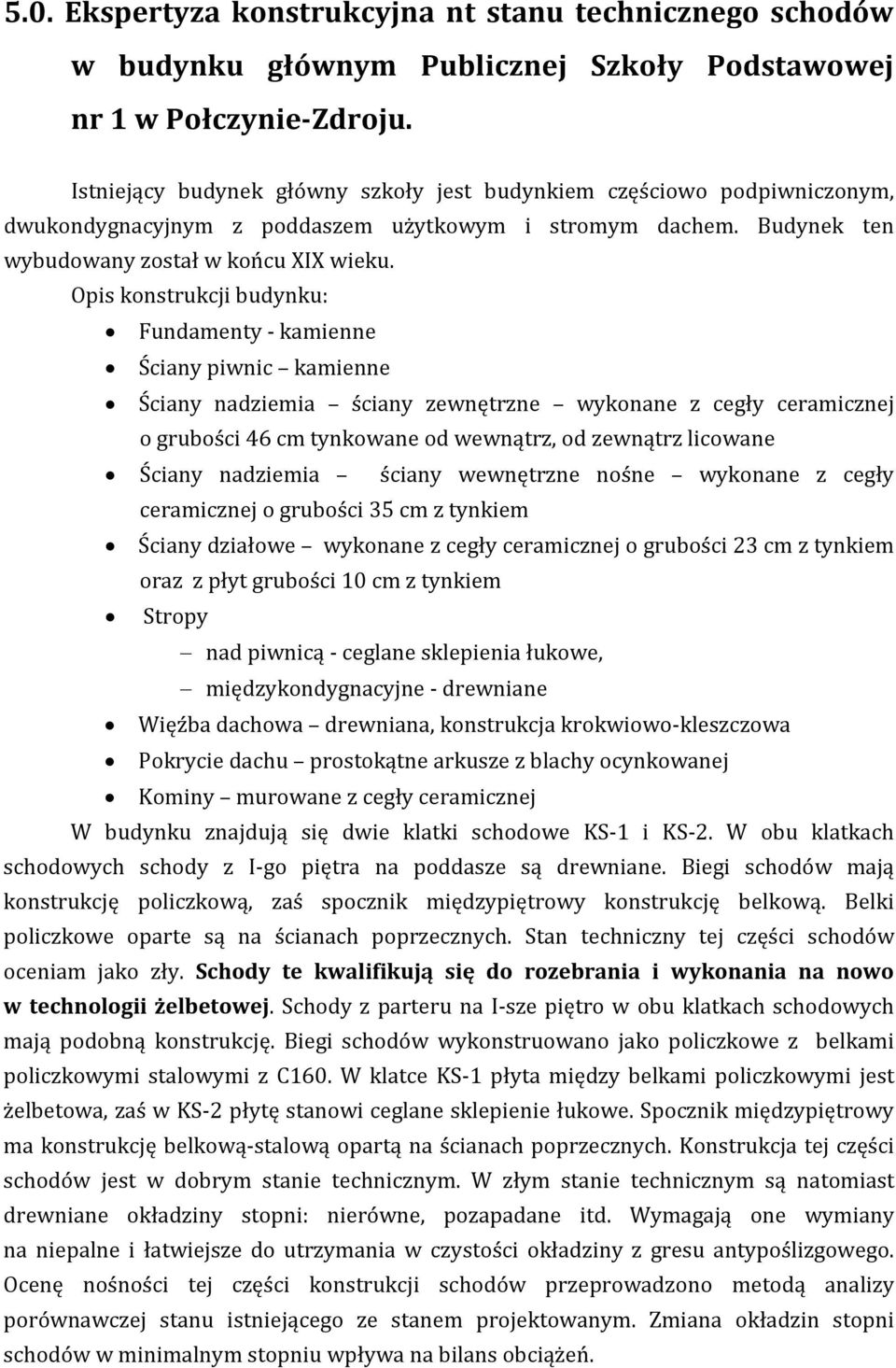

10 5.0. Ekspertyza konstrukcyjna nt stanu technicznego schodów w budynku głównym Publicznej Szkoły Podstawowej nr 1 w Połczynie-Zdroju. Istniejący budynek główny szkoły jest budynkiem częściowo podpiwniczonym, dwukondygnacyjnym z poddaszem użytkowym i stromym dachem. Budynek ten wybudowany został w końcu XIX wieku. Opis konstrukcji budynku: Fundamenty - kamienne Ściany piwnic kamienne Ściany nadziemia ściany zewnętrzne wykonane z cegły ceramicznej o grubości 46 cm tynkowane od wewnątrz, od zewnątrz licowane Ściany nadziemia ściany wewnętrzne nośne wykonane z cegły ceramicznej o grubości 35 cm z tynkiem Ściany działowe wykonane z cegły ceramicznej o grubości 23 cm z tynkiem oraz z płyt grubości 10 cm z tynkiem Stropy nad piwnicą - ceglane sklepienia łukowe, międzykondygnacyjne - drewniane Więźba dachowa drewniana, konstrukcja krokwiowo-kleszczowa Pokrycie dachu prostokątne arkusze z blachy ocynkowanej Kominy murowane z cegły ceramicznej W budynku znajdują się dwie klatki schodowe KS-1 i KS-2. W obu klatkach schodowych schody z I-go piętra na poddasze są drewniane. Biegi schodów mają konstrukcję policzkową, zaś spocznik międzypiętrowy konstrukcję belkową. Belki policzkowe oparte są na ścianach poprzecznych. Stan techniczny tej części schodów oceniam jako zły. Schody te kwalifikują się do rozebrania i wykonania na nowo w technologii żelbetowej. Schody z parteru na I-sze piętro w obu klatkach schodowych mają podobną konstrukcję. Biegi schodów wykonstruowano jako policzkowe z belkami policzkowymi stalowymi z C160. W klatce KS-1 płyta między belkami policzkowymi jest żelbetowa, zaś w KS-2 płytę stanowi ceglane sklepienie łukowe. Spocznik międzypiętrowy ma konstrukcję belkową-stalową opartą na ścianach poprzecznych. Konstrukcja tej części schodów jest w dobrym stanie technicznym. W złym stanie technicznym są natomiast drewniane okładziny stopni: nierówne, pozapadane itd. Wymagają one wymiany na niepalne i łatwiejsze do utrzymania w czystości okładziny z gresu antypoślizgowego. Ocenę nośności tej części konstrukcji schodów przeprowadzono metodą analizy porównawczej stanu istniejącego ze stanem projektowanym. Zmiana okładzin stopni schodów w minimalnym stopniu wpływa na bilans obciążeń.

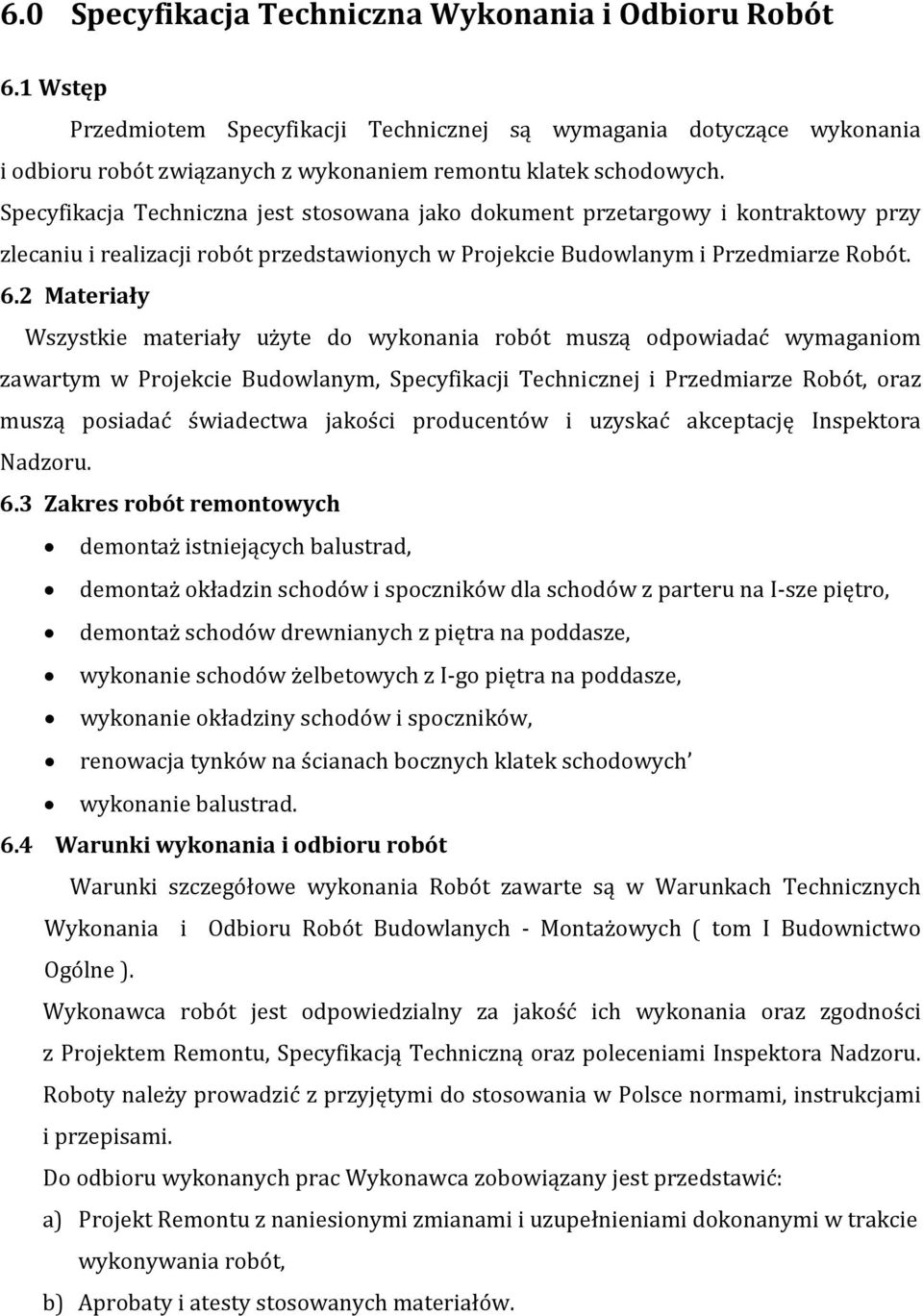

11 6.0 Specyfikacja Techniczna Wykonania i Odbioru Robót 6.1 Wstęp Przedmiotem Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem remontu klatek schodowych. Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót przedstawionych w Projekcie Budowlanym i Przedmiarze Robót. 6.2 Materiały Wszystkie materiały użyte do wykonania robót muszą odpowiadać wymaganiom zawartym w Projekcie Budowlanym, Specyfikacji Technicznej i Przedmiarze Robót, oraz muszą posiadać świadectwa jakości producentów i uzyskać akceptację Inspektora Nadzoru. 6.3 Zakres robót remontowych demontaż istniejących balustrad, demontaż okładzin schodów i spoczników dla schodów z parteru na I-sze piętro, demontaż schodów drewnianych z piętra na poddasze, wykonanie schodów żelbetowych z I-go piętra na poddasze, wykonanie okładziny schodów i spoczników, renowacja tynków na ścianach bocznych klatek schodowych wykonanie balustrad. 6.4 Warunki wykonania i odbioru robót Warunki szczegółowe wykonania Robót zawarte są w Warunkach Technicznych Wykonania i Odbioru Robót Budowlanych - Montażowych ( tom I Budownictwo Ogólne ). Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodności z Projektem Remontu, Specyfikacją Techniczną oraz poleceniami Inspektora Nadzoru. Roboty należy prowadzić z przyjętymi do stosowania w Polsce normami, instrukcjami i przepisami. Do odbioru wykonanych prac Wykonawca zobowiązany jest przedstawić: a) Projekt Remontu z naniesionymi zmianami i uzupełnieniami dokonanymi w trakcie wykonywania robót, b) Aprobaty i atesty stosowanych materiałów.

12 6.5 Podstawa płatności Podstawą płatności są protokoły odbioru robót stwierdzające ich wykonanie zgodnie z umową i zakresem robót ujętym w projekcie Remontu i przedmiarze Robót. mgr inż. Jerzy Rawski..
