1 INSTRUKCJA OBSŁUGI ZESTAWU SOLARNEGO ewatt DUO BIG 1

2 Spis treści: 1. Schematy działania oraz składy zestawu z kolektorami WATT CPC 15L Schemat ogólny zestawu ewatt DUO BIG Elementy zestawu ewatt DUO BIG Opis głównych elementów wchodzących w skład zestawu WATT CPC15L Bufor wężownicowy podwójny ZWZ 750/ Regulator Grupa solarna Naczynie wzbiorcze Zestaw do podłączenia grupy solarnej Zabezpieczenie zbiornka dwufunkcyjnego Płyn do kolektorów WATT CPC 20l Instrukcja montażu uchwytu dachowego Instrukcja montarzu konstrukcji wolnostojącej Po wykonaniu instalacji autoryzowany instalator / klient powinien sprawdzić poprawność wykonania następujących czynności: Odpowiedni dobór rurek do instalacji oraz sposób ich podłączenia: Odpowiednie zabezpieczenie przed zapowietrzaniem Odpowiednia izolacja instalacji Szczelność instalacji Sprzęt do napełniania i odpowietrzania Sposób zabezpieczenia kolektorów przed promieniowaniem słonecznym w czasie instalacji Sprawdzić ustawienia przepływu Sprawdzić, jakość płynu Sprawdź czy zastosowano oryginalne naczynia

3 Szanowni Państwo, Dziękujemy serdecznie za podjęcie decyzji o zakupie promocyjnego zestawu solarnego ewatt DUO BIG. Zestaw z kolektorami próżniowymi WATT CPC 15L+ został zaprojektowany z uwzględnieniem warunków klimatycznych panujących w naszej szerokości geograficznej. Kolektor płaski zastosowany w zestawach charakteryzuje się wysoką absorpcją oraz minimalnymi stratami ciepła. Zestaw zapewnia dzięki temu wysoką sprawność energetyczną o każdej porze roku. Kolektor może być zamontowany na każdym dachu. Poniższa instrukcja przedstawia jedynie podstawowe elementy zestawu wraz z krótkim opisem. Pełna instrukcja montażu znajduje się na stronie oraz została dostarczona Państwa instalatorowi. Prosimy o skorzystanie z usług doświadczonych firm instalatorskich, które dokonają montażu zestawu zgodnie z wytycznymi projektowymi stosownie do Państwa wymagań. 3

4 1. Schematy działania oraz składy zestawu z kolektorami WATT CPC 15L+ 1.1 Schemat ogólny zestawu ewatt DUO BIG 4

5 1.2 Elementy zestawu ewatt DUO BIG Symbol Nazwa Ilość Kolektor słoneczny WATT CPC 15L+ 4 * Bufor wężownicowy podwójny SISS 750/ Uchwyt dachowy aluminiowy - II Konstrukcja wolnostojąca aluminiowa dla WATT CPC 15 - II Płyn do kolektorów e SOL 20l Złączka kolektorowa zaciskowa 15 mm Złączka redukcyjna zaciskowa 22mm/15mm Zaślepka boczna zaciskowa 15mm/15mm Zaślepka ochronna boczna Regulator etouch Grupa solarna podwójna 2-15 l/min Zestaw do podłączenia podwójnej grupy solarnej ze zbiornikiem Naczynie wzbiorcze do kolektorów 80 litrów Zawór trójdrogowy przełączający ¾ GW Złączka do naczynia wzbiorczego Otulina solarna 9x22 (w m.b.) Izolacja na złączki do kolektorów 4 * Konstrukcja wolnostojąca stanowi element zestawu WATT DUO BIG KWS 5

6 2. Opis głównych elementów wchodzących w skład zestawu 2.1 WATT CPC15L+ Sercem zestawów ewatt DUO BIG są kolektory próżniowe CPC 15L+. Kolektory te stanowią jedno z najnowocześniejszych rozwiązań technicznych w dziedzinie technik solarnych. Próżnia zalana szkłem w kształcie dwuściennej rury gwarantuje doskonałą izolacyjność w każdych warunkach pogodowych. Specjalny absorber naniesiony jest na powierzchnię rury wewnętrznej, promienie słoneczne docierające do absorbera nie mają możliwości wydostania się na zewnątrz. Zgromadzona energia cieplna przekazywana jest cieczy roboczej, odpornej na zamarzanie, za pośrednictwem elementów pośredniczących oraz rurek miedzianych znajdujących się wewnątrz rury próżniowej. Szczelność szkła zapewnia długą żywotność rur, które charakteryzują się również odpornością na gradobicie. Zastosowanie zwierciadeł parabolicznych pozwala na optymalne wykorzystanie promieniowania słonecznego, dzięki skupianiu promieni odbitych od zwierciadła na rurze próżniowej. Taka konstrukcja kolektora pozwala na zwiększenie sprawności układu, zwłaszcza w okresach słabego nasłonecznienia dzięki znacznie mniejszym stratom ciepła. Najkorzystniejsze cenowo na rynku kolektory próżniowe WATT CPC z wykorzystaniem rur próżniowych produkowanych dla czołowych firm europejskich, umożliwiają efektywne wykorzystanie energii słonecznej w ciągu całego roku oraz uzyskanie oszczędności do 80% kosztów podgrzewania CWU oraz obniżenia do 50% kosztów centralnego ogrzewania. 6

7 Budowa i zasada działania lustra parabolicznego CPC 1. rura próżniowa 2. absorber 3. zwierciadło CPC Zalety kolektorów CPC 15L+: certyfikat wysoka całoroczna sprawność i wydajność energetyczna zastosowanie próżni szczelnie zalanej szkłem zastosowanie materiałów odpornych na korozję (aluminium, miedź) 7

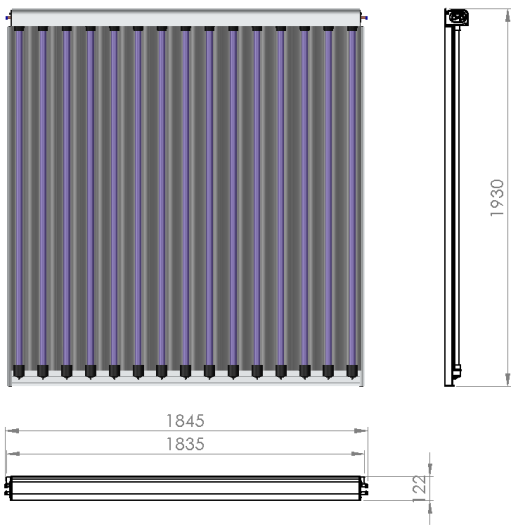

8 szer./wys./głęb. width/lenght/depth Breite/Lange/Dicke rury przepływowe flow pipes / Durchflussrohre masa kolektora pustego mase of empty collectors / Gewicht des Leeren Kollektors 1745/1935/122mm 1xØ15x1x1765mm 2xØ15x1x1480mm 15xØ8x0,5x1775mm 50,9 kg objętość cieczy w kolektorze cubic capacity of liquid in collector / Flüssigkeitsinhalt 2,5 l. liczba rur szklanych number of glass tubes / Anzahl der Glasrohre 15 powierzchnia brutto kolektora gross surface of collector / Bruttofläche 3,38 m 2 powierzchnia czynna active surface / Effektive Absorberfläche 3,05 m 2 króćce przyłączeniowe connector pipes / Anschlussgröße 15 mm współczynnik sprawności η o coefficiency factor / Konversionsfaktor 0,575 Schemat hydrauliczny maksymalne ciśnienie robocze maximum working pressure / Max. Betriebsdruck 1 Mpa strumień przepływu czynnika przez kolektor agent flux through collector / Empfohiene Durchflussmenge 1,1 l./min współczynnik utraty ciepła a1 heat loss coefficiency a1 / Wärmedurchgangskoeffizient a1 1,286 izolacja próżnia i wełna mineralna insulation vacuum, mineral wool / isolation vacuum, Mineral Wolle rura próżniowa vacuum tube / Vakuumrohr Aluminiowe Lustro CPC Aluminium CPC mirror / Aluminium CPC Spiegel Obudowa housing / Gehäuse Boro silikat /37/1,6/1800 mm wysoko refleksyjne high reflex / hochdruck reflex Aluminiowa / aluminium!!! UWAGA!!! Kolektor słoneczny przed ostatecznym uruchomieniem instalacji powinien być przykryty osłonami w celu zabezpieczenia przed możliwym przegrzaniem. Instalacja powinna zostać napełniona, gdy zmontowany jest układ hydrauliczny kolektora i uruchomiona dopiero w momencie, gdy istnieje możliwość odprowadzenia ciepła wytworzonego przez kolektor słoneczny. Obowiązkowe jest stosowanie płynu solarnego (glikolu propylenowego) dostarczonego przez producenta. Kolektor napełniony wodą, lub środkiem nie zgodnym z parametrami glikolu znajdującego się w ofercie firmy WATT nie podlega gwarancji. Kolektor może być umieszczony stosownie do sytuacji zaistniałej u klienta na dachu (płaskim lub nachylonym) lub w dowolnym miejscu na konstrukcji wolnostojącej. Pod żadnym pozorem nie można kłaść kolektora na dach wierzchem do góry, może to spowodować trwałe uszkodzenie kolektora. 8

9 2.2 Bufor wężownicowy podwójny ZWZ 750/200. Jakość, którą odczujesz. Prezentujemy państwu nową generację buforów WATT do systemów wspomagania C.O. ze zbiornikami C.W.U. Bufory te zostały stworzone, aby sprostać dzisiejszym wymaganiom rynku technik grzewczych i nowoczesnych systemów solarnych. Zbiorniki WATT mogą współdziałać z wszystkimi istniejącymi na rynku kotłami gazowymi, oraz innymi źródłami energii takimi jak systemy solarne, pompy ciepła, czy kominki z płaszczem wodnym. Szeroki wybór akcesoriów umożliwia dopasowanie systemu ciepłej wody użytkowej do potrzeb użytkownika. Cechy charakterystyczne zbiorników WATT: Ochrona wewnętrznej części zbiornika przed korozją dzięki zastosowaniu anody oraz wysokiej, jakości powierzchni podwójnie emaliowanej zgodnej z DIN 4753 Zaawansowany sposób spawania wężownic Wężownica o dużej powierzchni wymiany ciepła Dane techniczne zbiornika:!!! UWAGA!!! Ze względu na dwa rodzaje zbiorników dostępnych w zestawach, dane techniczne zbiornika znajdują się w DTR przy zbiorniku oraz na stronie internetowej 9

10 2.3 Regulator Sterownik obsługuje 9 różnych schematów pracy, zarówno przy układach z dwoma zasobnikami jak i dwoma polami kolektorów. Posiada także układ do dogrzewania zasobnika kotłem oraz do wspomagania centralnego ogrzewania. Podstawowe funkcje sterownika: Wskazuje temperatury mierzone przez czujniki oraz aktualną prędkość pracy pompy solarnej Licznik godzin pracy pompy solarnej Dostępna jest funkcja ochrony systemu przed zamarzaniem Kilka opcji regulacji temperatur maksymalnych i minimalnych zasobnika i kolektora Funkcja ładowania oscylacyjnego umożliwiająca ładowanie zasobnika i basenu Manualny tryb pracy pomp/zaworów Funkcja termostatu z ustawieniem czasowym!!! UWAGA!!! Szczegółowe dane techniczne sterownika znajdują się w instrukcji przy sterowniku oraz na stronie internetowej 10

11 2.4 Grupa solarna Grupa Solarna podwójna WATT GSO z separatorem i rotametrem 2-15 l/min Armatura do instalacji solarnej umożliwia połączenie w obiegu solarnym kolektora słonecznego z podgrzewaczem c.w.u..napełnianie instalacji solarnej płynem kolektorowym lub spuszczanie go w czasie prac konserwacyjnych umożliwia kurek napełniająco - opróżniający. Za pomocą złączek skręcanych Regusol (zamawianych oddzielnie) można w łatwy sposób zamontować moduł do instalacji solarnej. W celu uniknięcia zbyt wysokiego ciśnienia w instalacji solarnej, moduły Regusolwatt wyposażono w grupy bezpieczeństwa, do których przyłączyć można naczynie wzbiorcze. Grupy solarne Regusolwatt mogą pracować we wszystkich systemach solarnych, w których medium roboczym jest roztwór wodny na bazie glikolu propylenowego. Kompletna, wstępnie zmontowana, sprawdzona pod względem szczelności jednostka z grupą bezpieczeństwa i przyłączem do naczynia wzbiorczego: z możliwością odcięcia przepływu z miernikiem przepływu z nastawą i odcięciem do regulacji przepływu w instalacji solarnej z uchwytem do montażu na ścianie i dokładnie dopasowaną łupiną izolacyjną zaworem kulowym ze zintegrowanym zaworem stopowym oraz termometrem z separatorem powietrza 11

12 Dane techniczne: Temperatura pracy ciągłej 120 C Krótkotrwała temperatura rozruchu 160 C Maksymalne ciśnienie (zawór 6 bar bezpieczeństwa) Ciśnienie otwierające zawór stopowy: 20 mbar Pompa Grundfos UPS 25/60 Pobór mocy -stopień W -stopień W -stopień W Maksymalna wysokość podnoszenia: Maksymalny wydatek Mierniki przepływu wg zakresu nastaw 6 m 3,5 m l/min 12

13 2.5 Naczynie wzbiorcze W wyniku nagrzewania się płynu roboczego w kolektorze do wysokiej temperatury następuje wzrost objętości płynu. Dla kompensacji wzrostu objętości płynu roboczego w układzie zastosowano naczynie przeponowe o pojemności dwudziestu czterech litrów. naczynie wzbiorcze jest integralną częścią każdego zestawu solarnego, będącego w ofercie firmy Watt. Jego pojemność została dobrana w zależności od charakterystyki danego zestawu w zgodzie z obowiązującymi przepisami i normami. Zestawy solarne są wyposażone w naczynia wzbiorcze renomowanej włoskiej firmy, ELBI, co gwarantuje ich wysoką niezawodność. Dane techniczne ELBI ER 80 CE: pojemność 80 l maksymalne ciśnienie robocze 8 bar ciśnienie wpompowane 1,5bar wysokość 840mm średnica 400mm przyłącze 1'' Dla zapewnienia bezpieczeństwa przed nadmiernym wzrostem ciśnienia w zastawie zastosowano również zawór bezpieczeństwa 6 bar. Zawór ten jest integralną częścią grupy solarnej. W przypadku ubytku płynu roboczego przez zawór bezpieczeństwa niezbędne jest uzupełnienie instalacji identycznym płynem 2.6 Zestaw do podłączenia grupy solarnej Kompletny zestaw służący do podłączenia podwójnej grupy solarnej do zbiornika i instalacji 22 mm. W skład zestawu wchodzą : elastyczny wąż ze stali nierdzewnej (w otulinie) oraz komplet złączek. 13

14 2.7 Zabezpieczenie zbiornka dwufunkcyjnego W zbiornikach dwufunkcyjnych ( CWU + CO ), które zostaną narażone na wzrost ciśnienia powyżej dopuszczalnych wartość dochodzi do zgniecenia wewnętrznego płaszcza CWU, odpadnięcia wewnętrznej warstwy emaliowanej i w ostatniej fazie korozji i rozszczelnienia. Objawem takiego uszkodzenia jest wzrost ciśnienia w układzie CO do wartości ciśnienia z instalacji CWU. W celu uniknięcia powyższej usterki zaleca się stosowanie konsoli zabezpieczającej z manometrem, odpowietrznikiem i zaworem bezpieczeństwa. Konsola zabezpieczająca z manometrem, odpowietrznikiem i zaworem bezp. Schemat przedstawiający podłączenie konsoli zabezpieczającej wraz z naczyniem przeponowym do płaszcza CO w zbiorniku typu SISS lub ZWZ.W celu zapewnienia prawidłowego działania armatury należy instalować ją w miejscu chronionym przed mrozem. Wylot zaworu bezpieczeństwa musi być otwarty i dobrze widoczny, zaś odpływ wody musi być skierowany do przewodu ściekowego. Pomiędzy zaworem bezpieczeństwa a wlotem zimnej wody do zbiornika wody gorącej nie wolno instalować zaworu odcinającego ani żadnego innego elementu ograniczającego przepływ. 14

15 2.8 Płyn do kolektorów WATT CPC 20l. Płyn niskokrzepnący e SOL na bazie glikolu propylenowego. Zastosowanie płynów solarnych z oferty firmy WATT gwarantuje zachowanie gwarancji oraz pełną satysfakcję z funkcjonowania układu solarnego. Płyn odporny jest na wysokie temperatury występujące podczas pracy w kolektorach oraz niskie występujące w okresie zimowym. Preparat posiada certyfikat PZH potwierdzający bezpieczeństwo w razie połączenia z wodą pitną. Podstawowe parametry fizyczno-chemiczne: Parametr Jednostka Wartość Barwa - fluoryzująca czerwień Temp. krzepnięcia O C -28 Temp. wrzenia O C >100 Temp. zapłonu O C brak Prężność pary przy 20 O C mbar 20 Gęstość przy 20 O C g/cm 3 1,03 Rozpuszczalność w wodzie - całkowicie rozpuszczalny Lepkość przy 20 O C mm 2 /s 5 Wartość ph przy 500g/l., 20 O C - 9,0-10,5 Płynu nie należy rozcieńczać z wodą oraz mieszać z innymi preparatami. 15

16 2.9 Instrukcja montażu uchwytu dachowego ELEMENTY SKŁADOWE UD SYMBOL UCHWYTU UD1 UD2 UD3 ELEMENTU W P 1, P2 2 LP 6 12 S/L STRZAŁKA WSKAZUJE MIEJSCE MONTAŻU UCHWYTU S/L M8x M8x

17 Zdjąć dachówki niezbędne do prawidłowego umieszczenia czterech haków podtrzymujących i przyczepić je do łat tak, jak pokazano na rys.1. Następnie przykryć haki poprzednio wyjętymi dachówkami. Haki powinny wystawać spoza dachówek i muszą być rozmieszczone w odległość i ok. (+/- 10%):600mm x 1500mm UWAGA!!! Przed skręceniem profili łącznikami należy pamiętać o wsunięciu w każdy górny i dolny profil kości do montażu kolektora płaskiego. Kostki mocujące kolektor do uchwytu wraz z instrukcją montażu znajdują się przy kolektorze Rys. 1 S Zamontować do haków podtrzymujących dwa profile pionowe W2 za pomocą krótkich śrub zamkowych M8 x 25, podkładek oraz nakrętek (rys.2) Rys. 2 M8 x25 W2 17

18 Zamontować dwa profile poziome P, wsuwając dwie śruby gwintowane, mocując je w najbardziej zewnętrznych otworach profili pionowych i dokręcić za pomocą nakrętek, pod które należy włożyć podkładki. Należy przy tym pamiętać, że gładki bok profilu (6) musi być zwrócony do wewnątrz (rys. 3,4,5). Rys. 3 Rys. 4 P P M8 W Rys. 5 W2 P W M8 X W uchwytach UD3, UD4, UD5 należy użyć łączników LP między profilami poprzecznymi sposób łączenia profili poprzecznych (rys.6) UWAGA!!! Przed skręceniem profili łącznikami należy pamiętać o wsunięciu w każdy górny i dolny profil kość do montażu kolektora płaskiego. Rys. 6 3 x LP 2.10 Instrukcja montarzu konstrukcji wolnostojącej 18

19 Elementy składowe KWS SYMBOL UCHWYTU ELEMENTU KWS1 KWS2 KWS3 W P1 P 1, P2 3 LP 9 ST K K M8X16i M8x M8x

20 Połączyć stopy przednie z tylnymi za pomocą kątowników K185 śrubami imbusowymi M8x16i umieszczonymi w stopie. Przymocować stopy do podłoża przy pomocy specjalnych kołków, pozostawiając zalecane odległości (rys.1,2) Zamocować dwa profile poprzeczne P za pomocą śrub M8x 50z, znajdujących się przy stopie ze stali nierdzewnej (rys.2). Śruby te muszą zostać wsunięte w szczelinę profilu P (rys.3) Uwaga!!! Przed montażem profili poziomych należy w profil przedni oraz górny wsunąć śruby zamkowe M8 x 50z ( ilość zależna od ilości profili wzdłużnych) (rys.2) Rys. 1 KWS R ( mm) KWS KWS KWS Rys. 2 Rys. 3 Zamontować wzdłużne profile W2 do profilu poziomego P (rys. 4,5). Następnie połączyć profile W2 górnymi profilami poprzecznym P mocując je za pomocą śrub M8x50z w górny otwór profilu wzdłużnego (rys.6) Rys. 4 P M8x Rys. 5 W P 20 W

21 Rys.6 P W2 M8x5 Wsunąć po dwie śruby zamkowe M8x25z w tylny profil poprzeczny oraz w profile wzdłużne i zamontować kątowniki wspornikowe K133, dokręcając nakrętkę wraz z podkładką płaską (rys.7,8) Rys. 7 Rys. 8 P W2 K133 M8x K133 M8x2 3. Po wykonaniu instalacji autoryzowany instalator / klient powinien sprawdzić poprawność wykonania następujących czynności: 3.1. Odpowiedni dobór rurek do instalacji oraz sposób ich podłączenia: a). Rurki w instalacji glikolu powinny być wykonane z miedzi lub ze stali, nie można stosować pod żadnym pozorem rurek PCV. Można również stosować rurki preizolowane ze stali nierdzewnej, ale nie zaleca się stosowania ich na odcinkach dłuższych niż 10m ze względu na problemy z odpowietrzeniem instalacji. 21

22 b). Lut stosowany do instalacji powinien być lutem twardym np.: (PbCu). Zamiast lutu można stosować również złączki zaciskowe z pierścieniami. Nie należy stosować złączek zawierających elementy gumowe bądź plastikowe. Uszczelnienie instalacji w miejscach śrubunków należy wykonać z konopi i pasty uszczelniającej. Należy pamiętać, że temperatura w instalacji dochodzi do 280 O C Odpowiednie zabezpieczenie przed zapowietrzaniem. Jeżeli instalacja jest długa i na rurkach znajdują się tzw. syfony wynikające z ukształtowania instalacji to w takich miejscach powinno się stosować odpowietrzniki w celu lepszego i dokładniejszego odpowietrzenia instalacji Odpowiednia izolacja instalacji Instalacja na całej długości powinna być izolowana otuliną. Należy zwrócić uwagę na sposób montażu otuliny i jakość połączeń Szczelność instalacji Należy sprawdzić czy instalacja jest szczelna i sucha, czy po dłuższym czasie nie ma większych spadków ciśnienia 3.5. Sprzęt do napełniania i odpowietrzania. Należy zwrócić uwagę na sposób odpowietrzenia instalacji przez instalatora. Instalator powinien posiadać profesjonalny sprzęt do napełniania, płukania i odpowietrzania systemów solarnych. Wyglądem przypominać powinien stację dostępną w naszej ofercie. Można również używać innych urządzeń posiadających pompy o odpowiednich parametrach, zdolne doprowadzić ciśnienie w instalacji w trakcie napełniania do 5 BAR. a). Najlepszym sposobem odpowietrzenia jest wykonywanie tzw. skoków ciśnień. Zakręcanie króćca powrotnego do pompy i zwiększanie przez to ciśnienia, a następnie szybkie zwolnienie zaworu. Dobrze odpowietrzona instalacja charakteryzuje się tym, że ciśnienie po zamknięciu zaworu rośnie bardzo szybko do granic zaworu bezpieczeństwa (6 BAR) b). Instalację powinno się odpowietrzać w obie strony, tak, aby usunąć powietrze zarówno z kolektorów jak i ze zbiornika 3.6. Sposób zabezpieczenia kolektorów przed promieniowaniem słonecznym w czasie instalacji Bardzo istotne jest, aby kolektory w czasie instalowania na dachu, podłączania, napełniania, odpowietrzania i regulowania instalacji powinny być przykryte. Jeżeli jest to możliwe powinny znajdować się pod folią, plandeką bądź zakryte oryginalnymi kartonami!!! UWAGA!!! 22

23 ABSOLUTNIE NIE NALEŻY ODWRACAĆ KOLEKTORÓW PRÓŻNIOWYCH I PŁASKICH FRONTEM W STRONĘ DACHU 3.7. Sprawdzić ustawienia przepływu Po dokładnym odpowietrzeniu należy sprawdzić przepływ na rotametrze. Przepływ powinien być regulowany na rotametrze w trakcie manualnej pracy pompy (100% obrotów). Zgodnie z wytycznymi projektowymi 1,5 l/min na jeden kolektor WATT CPC 15L Sprawdzić, jakość płynu Należy sprawdzić czy płyn w instalacji jest płynem zalecanym przez firmę WATT, czy nie jest rozwodniony lub mieszany z innymi środkami niespełniającymi atestów PZH.!!! UWAGA!!! JEDYNIE PŁYNY ZNAJDUJĄCE SIĘ W OFERCIE FIRMY WATT SĄ W 100% NEUTRALNE DLA ZDROWIA NIETOKSYCZNE, STOSUJĄC INNE PŁYNY TRACISZ GWARANCJĘ NA CAŁY SYSTEM SOLARNY 3.9. Sprawdź czy zastosowano oryginalne naczynia Naczynie przeponowe powinno być dobrane odpowiednio do instalacji, w tym przypadku 80 l. Można również skorzystać z programu obliczeniowego dostępnego na stronie Zimna instalacja powinna mieć ciśnienie w zakresie 2-2,5 BAR w zależności od wysokości statycznej. 23
