1 INSTRUKCJA OBSŁUGI ZESTAWU SOLARNEGO Lajt WATT F plus Ver

2 Ver Spis treści 1. Schematy działania oraz składy zestawu z kolektorami WATT 7020 S Schemat ogólny zestawu Lajt F Elementy zestawu Lajt F Gwarancja Środki ostrożności dotyczące instalacji Opis głównych elementów wchodzących w skład zestawu Kolektor WATT 7020 S Dane techniczne WATT Zasobnik 2 wężownicowy WATT o poj. 200 litrów Regulator SolWATT Grupa solarna Montaż naczynia wzbiorczego Zestaw do podłączenia kolektora oraz grupy solarnej Płyn do kolektorów płaskich WATT 20l Napełnianie instalacji płynem Po wykonaniu instalacji autoryzowany instalator / klient powinien sprawdzić poprawność wykonania następujących czynności: Odpowiedni dobór rurek do instalacji oraz sposób ich podłączenia: Odpowiednie zabezpieczenie przed zapowietrzaniem Odpowiednia izolacja instalacji Szczelność instalacji Sprzęt do napełniania i odpowietrzania Sposób zabezpieczenia kolektorów przed promieniowaniem słonecznym w czasie instalacji Sprawdzić ustawienia przepływu Sprawdzić jakość płynu Sprawdź czy zastosowano oryginalne naczynia... 26

3 Szanowni Państwo, Dziękujemy serdecznie za podjęcie decyzji o zakupie zestawu solarnego Lajt F. Zestaw z kolektorami płaskimi WATT 7020 S został zaprojektowany z uwzględnieniem warunków klimatycznych panujących w naszej szerokości geograficznej. Kolektor płaski zastosowany w zestawach charakteryzuje się wysoką absorpcją oraz minimalnymi stratami ciepła. Zestaw zapewnia dzięki temu wysoką sprawność energetyczną o każdej porze roku. Kolektor może być zamontowany na każdym dachu. W przypadku konieczności zamontowania na powierzchni płaskiej należy zamówić zestaw z konstrukcją wolnostojącą. 3

4 1. Schematy działania oraz składy zestawu z kolektorami WATT 7020 S 1.1 Schemat ogólny zestawu Lajt F 4

5 1.2 Elementy zestawu Lajt F WATT LAJT F1 plus WATT LAJT F2 plus WATT LAJT F3 plus 1 Kolektor słoneczny WATT 7020 S szt Podgrzewacz c.w.u. dwuwężownicowy HT l Uchwyt dachowy aluminiowy typu S/L * Nowość 2013 szt Konstrukcja wolnostojąca aluminiowa * Nowość 2013 szt Płyn do kolektorów e SOL 20l l Naczynie wzbiorcze do kolektorów l Opaska do naczynia wzbiorczego szt Wąż do naczynia wzbiorczego 3/4 " szt Złączka 3/4 do naczynia wzbiorczego szt Regulator szt Zestaw do podłączenia kolektorów szt Zestaw do podłączenia grupy solarnej ze zbiornikiem szt WATT LAJT F4 plus WATT LAJT F5 plus WATT LAJT F6 plus 1 Kolektor słoneczny WATT 7020 S szt WATT LAJT F7 plus 2 Podgrzewacz c.w.u. dwuwężownicowy HT l Uchwyt dachowy aluminiowy typu S/L * Nowość 2013 szt Konstrukcja wolnostojąca aluminiowa * Nowość 2013 szt Płyn do kolektorów e SOL 20l l Naczynie wzbiorcze do kolektorów l Opaska do naczynia wzbiorczego szt Wąż do naczynia wzbiorczego 3/4 " szt Złączka 3/4 do naczynia wzbiorczego szt Regulator szt Zestaw do podłączenia kolektorów szt Zestaw do podłączenia grupy solarnej ze zbiornikiem szt

6 1.3 Gwarancja Produkt Okres gwarancyjny Kolektor płaski 7020 S 10 lat* A xxx xx Zbiornik HT ERR 7 lat* Sterownik 5 lat* 06-0xxx Naczynie wzbiorcze l 2 lat* Pojedyncza grupa solarna 5 lat* *szczegóły w kartach gwarancyjnych poszczególnych elemetów 1.4 Środki ostrożności dotyczące instalacji Przed uruchomieniem systemu, kolektor sło-neczny musi zostać przykryty aby ochronić absorber od przegrzania a operatora od ewentualnych oparzeń. System może zostać napełniony tylko wtedy, gdy system hydrauliczny kolektora jest zamontowany i nie może zostać uruchomiony dopóki nie będzie zapewnionego odbioru energii z kolektora słonecznego. - Kolektor może zostać ustawiony w zależności od rodzaju dachu (płaski lub pochyły) lub na odpowiedniej, możliwej do wyregulowania kon-strukcji. W żadnym wypadku kolektor nie może zostać ustawiony częścią szklaną do dołu gdyż może to spowodować uszkodzenie elementu szklanego oraz w specyficznych warunkach prowadzi to zalania wnętrza kolektora. - Zwrócić uwagę na to, aby nie naciągać nad-miernie złączek przy króćcach, aby uniknąć uszkodzenia użyj klucz kontrującego przy dokrę-caniu złączek zapobiegniesz w ten sposób uszkodzeniu części wewnętrznej kolektora. - Ponadto, podczas pracy przy kolektorze korzy-stać z rękawic ochronnych i unikać przenoszenia kolektora łapiąc za złączki lub przewody. UWAGA: obowiązkowe jest korzystanie z płynu mrozoochronnego dostarczonego przez producenta. W przypadku błędów w instalacji, pracy, konserwacji, spowodowanych nieuwzględnie-niem obowiązujących przepisów technicznych, norm lub wskazówek zawartych w powyższej instrukcji (dostarczonej przez producenta), wykluczona zostaje jakakolwiek odpowiedzial-ność kontraktowa i pozakontraktowa producenta z powodu ewentualnych szkód i gaśnie gwaran-cja dotycząca urządzenia. W celu zapewnienia ochrony odgromowej sys-temu solarnego należy zapoznać się z normą zasady ogólne (IEC : 1990; poprawione) Zabezpieczenie przed przepięciem - należy uziemić obieg 6

7 solarny w celu wyrównania różnicy potencjałów i ochrony przepięciowej. Zaleca się średnicę rury głównej 22 przy monta-żu 5 kolektorów w jednej sekcji (zalecany przepływ na jeden kolektor 1,0l/min. 2. Opis głównych elementów wchodzących w skład zestawu 2.1 Kolektor WATT 7020 S Kolektor ten WATT 7020 S stanowi bardzo nowoczesne rozwiązanie techniczne w dziedzinie technik solarnych.głównym elementem świadczącym o jakości kolektora słonecznego jest absorber, a w szczególności powierzchnia absorpcyjna pochłaniająca promieniowanie słoneczne. Dawniej w kolektorach płaskich absorberem były blachy miedziane pokrywane warstwą galwaniczną czarnego chromu lub niklu. Obecnie stosowane są powłoki pozwalające zwiększyć wydajność kolektorów słonecznych. W płaskich kolektorach słonecznych WATT 7020 S zastosowano światowej jakości absorber niemieckiej firmy BLUTEC SUNSELECT, którego stopień absorpcji wynosi 95%. Kolektory płaskie WATT 7020 S przeznaczone są do efektywnego podgrzewania wody użytkowej, basenów oraz do wspomagania niskotemperaturowych systemów centralnego 7

8 ogrzewania. Kolektor słoneczny WATT 7020 S posiada prestiżowy certyfikat SOLAR KEYMARK. Certyfikat ten jest gwarantem jakości dla produktów solarnych potwierdzający zgodność wyrobów z wymaganiami norm europejskich EN i EN Kolektor ten przeszedł również badania uzysku energetycznego w Niemczech i uzyskał certyfikat poświadczający uzysk roczny powyżej 525 kwh/m2. Kolektor WATT 7020 S można montować zarówno na dachu jak również na konstrukcjach wolnostojących. Zalety kolektorów WATT 7020 S Certyfikat SOLAR KEYMARK Certyfikat ISFH wysoko selektywny absorber typu SUNSELECT specjalne hartowane szkło słoneczne o zwiększonej przepuszczalności promieniowania słonecznego, odporne na czynniki atmosferyczne zbudowany z materiałów odpornych na korozję (aluminium, miedź) wysoka sprawność i wydajność energetyczna 2.2 Dane techniczne WATT 7020 Długość/szerokość/wysokość 2018/1018/90 Powierzchnia apertury/czynna (m2) 1,852 Max ciśnienie (bar) 6 Powierzchnia absorbera (m2) 1,852 Waga pustego kolektora(kg) 36,6 Powierzchnia brutto (m2) 2,057 Rozstaw rur (mm) 100 Zalecany przepływ (l/min) 1,5 Temperatura stagnacji ( C) 207 Grubość absorera (mm) 0,2 T m - T a 400 W/m2 700 W/m W/m2 10 K K K Moc maksymalna na moduł kolektora 1398 W 8

9 Odniesienie - powierzchnia apertury Wartość η 0,755 a1 3,38 W/m2K a2 0,016 W/(m2K2) Schemat hydrauliczny Połączenie ( maksymalnie 5 kolektorów w sekcji ) Uwaga Kolektor słoneczny przed ostatecznym uruchomieniem instalacji powinien być przykryty osłonami w celu zabezpieczenia przed możliwym przegrzaniem absorbera. Instalacja powinna zostać napełniona, gdy zmontowany jest układ hydrauliczny kolektora i uruchomiona dopiero w momencie, gdy istnieje możliwość odprowadzenia ciepła wytworzonego przez kolektor słoneczny. Obowiązkowe jest stosowanie płynu solarnego (glikolu propylenowego) dostarczonego przez producenta. Kolektor napełniony wodą, lub środkiem nie zgodnym z parametrami glikolu znajdującego się w ofercie firmy WATT nie podlega gwarancji Kolektor może być umieszczony stosownie do sytuacji zaistniałej u klienta na dachu (płaskim lub nachylonym) lub w dowolnym miejscu na konstrukcji wolnostojącej. Pod żadnym pozorem nie można kłaść kolektora na dach wierzchem do góry, może to spowodować trwałe uszkodzenie kolektora. 9

10 2.3 Zasobnik 2 wężownicowy WATT o poj. 200 litrów. Nowa generacja przepływowych podgrzewaczy wody firmy Austria odpowiada aktualnym wymogom rynku. Urządzenia te są przeznaczone do współpracy z kotłami grzewczymi, instalacją miejską sieci cieplnej, instalacją solarną, pompami ciepła, instalacjami ogrzewania elektrycznego i kominkowymi systemami grzewczymi. Cechy charakterystyczne zbiorników: Ochrona zbiornika przed korozją poprzez wysokojakościowe emaliowanie, wg DIN 4753 Wspawana, wysokowydajna wężownica Zewnętrzna metalowa powłoka, powlekana proszkowo Kołnierz rewizyjny do montażu grzałki elektrycznej Zasilanie I powrót obiegu grzejnego wyprowadzane przez gwinty wewnętrzne o średnicy 1 Podłączenie cyrkulacji przez gwinty zewnętrzne Wysokiej jakości izolacja z bezfreonowej pianki poliuretanowej o grubości 50 mm. Ciśnienie robocze c.w.u:10bar (seria ER),6bar (seria ERR) Ciśnienie robocze w wężownicy: 10 bar Umiejscowienie króćca wody na górnej pokrywie gwarantuje całkowite odpowietrzenie Wbudowany fabrycznie termometr Zamontowana pokrywa i kołnierz zaślepiający Króćce wody zimnej i ciepłej 1 Sposób pakowania: pojedynczo na paletach, ofoliowane 10

11 11

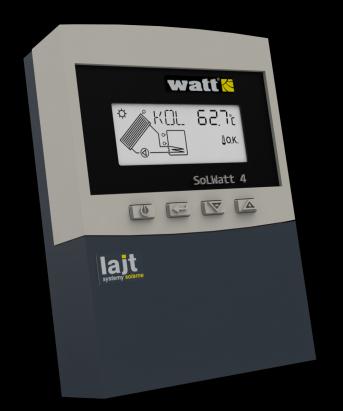

12 2.4 Regulator SolWATT 4 Podstawowe cechy regulatora: 1.Specjalizowany wyświetlacz graficzny - ułatwia obsługę regulatora. Pozwala w prosty sposób ustalić, który schemat pracy jest realizowany oraz jakie są parametry układu. 2.Licznik ciepła regulator oblicza ilość ciepła pozyskanego z kolektora słonecznego. 3.Sterowanie pompą w sposób płynny - regulator steruje płynnie pompą ładującą zasobnik, co pozwala na ekonomiczne wykorzystanie energii solarnej (energia może być odzyskiwana z kolektora słonecznego nawet przy niesprzyjających warunkach pogodowych). 4.Zrzut ciepła poprzez kolektor regulator można łatwo wprowadzić w specjalny TRYB URLOPOWY zabezpieczający instalację przed przegrzaniem jeśli ciepła woda nie będzie wykorzystywana. 5.Funkcja okresowej sterylizacji zasobnika CWU raz na tydzień temperatura zadana zasobnika CWU zostaje podniesiona do ustawionego poziomu aby usunąć mogące pojawić się w zasobniku bakterie z rodzaju Legionella. 6.Funkcja ochrony kolektora przed zamarzaniem regulator przeciwdziała zamarzaniu płynu solarnego uruchamiając pompę kiedy temperatura kolektora spadnie poniżej ustalonego poziomu. 7.Funkcja ochrony zasobnika przed zamarzaniem regulator załącza podłączoną grzałkę lub inne źródło ciepła gdy temperatura zasobnika spadnie poniżej 4 C 8.Funkcje zabezpieczające - regulator jest wyposażony w algorytmy chroniące kolektor i zasobnik. Daje to możliwość zabezpieczenia układu przed przegrzaniem kolektora (a co za tym idzie zatrzymania ładowania zasobnika) lub przegrzaniem zasobnika. 12

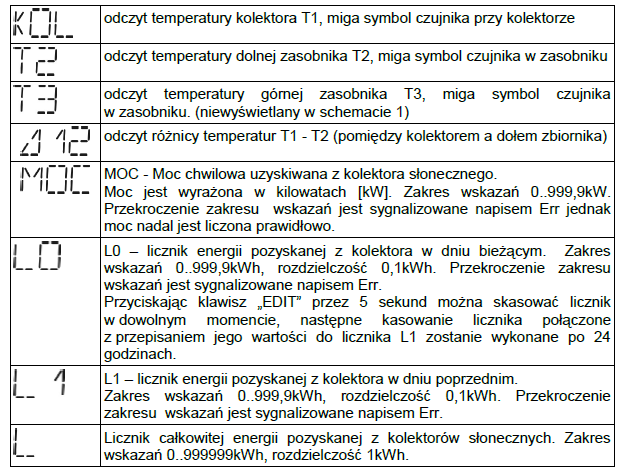

13 Lista realizowanych schematów Schemat 1 - ładowanie zasobnika z kolektora słonecznego. W tym schemacie regulator pracuje z jednym czujnikiem zasobnika Schemat 2 - ładowanie zasobnika z kolektora słonecznego. W tym schemacie regulator pracuje z dwoma czujnikami zasobnika. Na ilustracji 2 przedstawiony jest wyświetlacz LCD z zapalonymi wszystkimi symbolami, podczas normalnej pracy wyświetlane są tylko potrzebne symbole. 1.Pompa kolektora słonecznego. Miganie oznacza pracę pompy. 2.Kolektor słoneczny. 3.Sygnalizacja funkcji urlopowej i chłodzenia rewersyjnego. Świecenie oznacza załączenie funkcji urlopowej, miganie oznacza załączenie pompy solarnej w wyniku działania funkcji urlopowej albo chłodzenia rewersyjnego. 4.Sygnalizacja odbierania ciepła z kolektora, świeci ciągle jeżeli odbierana moc jest większa niż 1kW, miga jeżeli odbierana moc jest mniejsza. 5.Czujnik temperatury kolektora słonecznego (T1) 13

14 6.Sygnalizacja wysokiej temperatury kolektora. Miganie oznacza, że temperatura kolektora przekroczyła wartość ustawioną w parametrze KMX, świecenie oznacza, że temperatura kolektora przekroczyła wartość ustawiona w parametrze KOF. Jeżeli symbol miga jednocześnie z symbolem nr 8 to wartość temperatury kolektora T1 lub zasobnika T2 jest poza zakresem pomiarowym lub uszkodzony jest któryś z czujników. 7.Sygnalizacja wysokiej temperatury zasobnika. Zapalony symbol oznacza, że temperatura zasobnika T2 lub T3 przekroczyła wartość ustawioną w parametrze ZOF. Jeżeli symbol miga jednocześnie z symbolem nr 7 to wartość temperatury kolektora T1 lub zasobnika T2 jest poza zakresem pomiarowym lub uszkodzony jest któryś z czujników. 8.Nazwa i wartość parametru 9.Symbol stopnia Celsjusza wyświetlany podczas odczytu i nastawiania temperatury. 10.Symbol kilowatów (kw) wyświetlany podczas odczytu mocy i kilowatogodzin (kwh) wyświetlany podczas odczytu liczników energii. 11.Symbol oznacza, że wszystkie temperatury znajdują się we właściwym zakresie. 12.Czujnik górny zasobnika solarnego (T3). 13.Czujnik dolny zasobnika solarnego (T2). 14.Sygnalizacja stanu awaryjnego. Więcej informacji w rozdziale Stany awaryjne na stronie Odczyty podstawowe Po uruchomieniu regulatora na wyświetlaczu można odczytać aktualny schemat pracy oraz zmierzoną temperaturę kolektora. Klawiszami ze strzałkami możemy przeglądać odczytane temperatury oraz parametry pracy regulatora. Poniżej znajduje się lista parametrów do odczytu 14

15 !!! UWAGA!!! Szczegółowe dane techniczne sterownika znajdują się w instrukcji przy sterowniku oraz na stronie internetowej 15

16 2.5 Grupa solarna Armatura do instalacji solarnej umożliwia połączenie w obiegu solarnym kolektora słonecznego z podgrzewaczem c.w.u. W instalacjach, w których rury zasilania i powrotu są od siebie oddalone można zamontować jednopionowy, pompowy moduł Regusolwatt. Napełnianie instalacji solarnej płynem kolektorowym lub spuszczanie go w czasie prac konserwacyjnych umożliwia kurek napełniająco - opróżniający. Za pomocą złączek skręcanych Regusol (zamawianych oddzielnie) można w łatwy sposób zamontowć moduł do instalacji solarnej. W celu uniknięcia zbyt wysokiego ciśnienia w instalacji solarnej, moduły Regusolwatt wyposażono w grupy bezpieczeństwa, do których przyłączyć można naczynie wzbiorcze. Grupy solarne Regusolwatt mogą pracować we wszystkich systemach solarnych, w których medium roboczym jest roztwór wodny na bazie glikolu propylenowego. Kompletna, wstępnie zmontowana, sprawdzona pod względem szczelności jednostka z grupą bezpieczeństwa i przyłączem do naczynia wzbiorczego: z możliwością odcięcia przepływu Dane techniczne: z miernikiem przepływu z nastawą i odcięciem do regulacji przepływu w instalacji solarnej z uchwytem do montażu na ścianie i dokładnie dopasowaną łupiną izolacyjną z zaworem kulowym ze zintegrowanym zaworem stopowym oraz termometrem Temperatura pracy ciągłej 120 C Krótkotrwała temperatura rozruchu 160 C Maksymalne ciśnienie (zawór 6 bar bezpieczeństwa) Ciśnienie otwierające zawór stopowy: 20 mbar Pompa Grundfos UPS 25/60 Pobór mocy -stopień W -stopień W -stopień W Maksymalna wysokość podnoszenia: Maksymalny wydatek Mierniki przepływu wg zakresu nastaw 6 m 3,5 m l/min 16

17 17

18 2.6 Montaż naczynia wzbiorczego W wyniku nagrzewania się płynu roboczego w kolektorach do wysokiej temperatury następuje wzrost objętości płynu. Do kompensacji wzrostu objętości w układzie zastosowano naczynie przeponowe o odpowiednio dobranej pojemności. Naczynie wzbiorcze jest integralną częścią każdego zestawu solarnego, będącego w ofercie firmy Watt. Jego pojemność została dobrana w zależności od charakterystyki danego zestawu w zgodzie z obowiązującymi przepisami i normami. Zestawy solarne są wyposażone w naczynia wzbiorcze renomowanej włoskiej firmy ELBI, co gwarantuje ich wysoką niezawodność. Dane techniczne ELBI ER CE: pojemność 18 l 35l maksymalne ciśnienie robocze 8 bar ciśnienie wpompowane 1,5bar przyłącze ¾'' Dla zapewnienia bezpieczeństwa przed nadmiernym wzrostem ciśnienia w zastawie zastosowano również zawór bezpieczeństwa 6 bar. Zawór ten jest integralną częścią grupy solarnej. W przypadku ubytku płynu roboczego przez zawór bezpieczeństwa niezbędne jest uzupełnienie instalacji identycznym płynem. Szybkozłacze z zaworem rewizyjnym przeznaczone jest do szybkiego połaczenia naczynia przepoowego z przewodem wzbiorczym instalacji. Dzięki zastosowanemu zaworowi odcinającemu oraz spustowemu w łatwy sposób można opróżnić naczynie przeponowe bez konieczności opróżniania całej instalacji DANE TECHNICZNE Max ciśnienie pracy Max temperatura pracy Materiał korpusu 10 bar 120 st. C mosiądz 18

19 BUDOWA /MIEJSCE MONTAŻU Szybkozłącze z zaworem rewizyjnym posiada przyłącza ¾ lub 1 gwint wewnętrzny. Urządzenie wyposażone jest w zawór spustowy umożliwiający opróżnianie naczynia wzbiorczego. Zawór rewizyjny (odcinający) otwierany jest lub zamykany za pomocą klucza imbusowego i zabezpieczony jest kołpakiem z plombą przed przypadkowym zamknięciem. Jeżeli w instalacji nastąpi konieczność konserwacji lub wymiany naczynia przeponowego, dzięki zastosowaniu szybkozłącza z zaworem rewizyjny, w szybki oraz łatw sposób można odłączyć naczynie przeponowe. Szybkozłacze zodne jest z normą PN-EN MONTAŻ I URUCHOMIENIE W celu prawidłowej pracy urządzenia, szybkozłacze należy zamontować zgodnie z poniższym opisem: 1. Wkręcić zwór spustowy (B) gwint zewnętrzny ¼ w korpus zaworu rewizyjnego (A) Końcówka spustowa skierowana musi być w dół. 2. Zawór rewizyjny zainstalować na rurze łączącej instalację z naczyniem przeponowym. 3. Przykręcić zawór szybkozłączny (D) do naczynia przeponowego. 4. Skręcić zawór rewizyjny (A) z szybkozłącznym (D) za pomocą półśrubunku. Do uszczelnienia użyć uszczelki płaskiej dostarczonej w zestawie. 19

20 5. Po zainstalowaniu, otworzyć całkowicie zawór odcinający. Na zawór odcinający nałożyć czarny kołpak oraz zabezpieczyć go plombą (C) EKSPLOATACJA Podczas normalnej pracy instalacji zabronione jest zerwanie plomby oraz zamykanie zaworu odcinającego. Niewskazane również jest otwieranie zaworu spustowego. W celu dokonania konserwacji naczynia przeponowego należy: 1. Zerwać plombę oraz zamknąć zawór odcinający (C) 2. Otworzyć zawór spustowy (B) z zachowaniem ostrożności- w instalacji znajdować się może gorąca ciecz, która grozi poparzeniem 3. Po obniżeniu ciśnienia w naczyniu odkręcić zawór szybkozłaczny (D). 4. Przystąpić do prac konserwacyjnych naczynia przeponowego (E) 5. Po dokonaniu wszelkich prac skręcić zawór rewizyjny (A) z szybkozłącznym (D). 6. Zamknąć zawór spustowy (B) 7. Otworzyć zawór odcinający(c) 8. Po dokonaniu wszelkich czynności konserwacyjnych i przywróceniu normalnej pracy instalacji, wymagane może być dopełnienie instalacji wodą/ glikolem w ilości takiej jaka została usunięta. 2.7 Zestaw do podłączenia kolektora oraz grupy solarnej Uniwersalny zestaw do podłączenia kolektorów typu S do instalacji Zestaw służy do podłączenia kolektorów płaskich typu S do instalacji z miedzi lub na wężach elastycznych ( ¾ z płaskim czołem). Zestaw składa się mosiężnych złączek z oringami, trójnika z kapilarą na czujnik temperatury kolektora. 20

21 Zaślepka boczna Ø Złączka kolektorowa zaciskowa 22 Trónik z kapilarą na czujnik temperatury Złączka redukcyjna 22-15/18/22 Nypel ¾ - ¾ POD INOX POD INOX 21

22 Zestaw do podłączenia pojedynczej grupy solarnej GSO ze zbiornikiem do instalacji 15mm, 18mm, 22mm lub inox Kompletny zestaw służący do podłączenia pojedynczej grupy solarnej do zbiornika i instalacji. W skład zestawu wchodzą : elastyczny wąż ze stali nierdzewnej (w otulinie) oraz komplet złaczek. 22

23 2.8 Płyn do kolektorów płaskich WATT 20l. Płyn niskokrzepnący e SOL na bazie glikolu propylenowego. Zastosowanie płynów solarnych z oferty firmy WATT gwarantuje zachowanie gwarancji oraz pełną satysfakcję z funkcjonowania układu solarnego. Płyn odporny jest na wysokie temperatury występujące podczas pracy w kolektorach oraz niskie występujące w okresie zimowym. Preparat posiada certyfikat PZH potwierdzający bezpieczeństwo w razie połączenia z wodą pitną. Płynu nie należy rozcieńczać z wodą oraz mieszać z innymi preparatami. Własności fizykochemiczne Postać Barwa Zapach Wartość ph Temperatura zapłonu Temperatura palenia Temperatura krystalizacji r-r 80% (v/v) Temperatura krystalizacji r-r 50% (v/v) ciecz klarowna bez zanieczyszczeń mechanicznych żółta bez zapachu 7,5 10,5 Nie okresla się, wodne roztwory niepalne Nie okresla się, wodne roztwory niepalne - 50 C - 32 C Temperatura krystalizacji r-r 48,5% (v/v) Granice wybuchowości - 29 C Produkt niepalny Gęstość (20 C) r-r 80% 1,065 ± 0,005 g/cm 3 Gęstość (20 C) r-r 50% 1,050 ± 0,005 g/cm 3 Gęstość (20 C) r-r 40% 1,040 ± 0,005 g/cm 3 Rozpuszczalność w wodzie nieograniczona 23

24 2.9 Napełnianie instalacji płynem Instalację można napełnić i uruchomić dopiero w momencie, gdy układ hydrauliczny jest kompletnie zmontowany a zbiornik wody użytkowej napełniony wodą. Do napełniania instalacji należy używać wyłącznie glikolu propylenowego - płyn dostarczonego w zestawie. W grupie solarnej oraz w zestawie przyłączeniowym dostarczanych w komplecie znajdują się przyłącza przeznaczone do napełniania instalacji solarnej. 1. Zamocować przewód ciśnieniowy do króćca napełniającego A znajdującego się powyżej pompy i otworzyć zawór na króćcu. 2. Przewód przepłukujący podłączyć do króćca pomiędzy pompą a rotametrem i otworzyć zawór na tym króćcu. 3. Nacięcie na śrubie nastawczej rotametru musi znajdować się w położeniu poziomym. Zawór kulowy zintegrowany ze śrubą jest wówczas zamknięty. Otworzyć zawór kulowy zintegrowany z termometrem, znajdujący się ponad pompą. 4. Do pojemnika wlać ilość medium roboczego zapewniającą napełnienie całej instalacji i dokonać napełnienia instalacji za pośrednictwem zestawu do napełniania, odpowietrzania i czyszczenia instalacji solarnych (nr kat ) patrz zdjęcie obok. 5. Układ solarny płukać przez co najmniej 30 minut. Aby usunąć całkowicie powietrze z układu niezbędne jest otwieranie co pewien czas śruby nastawczej na rotametrze (nacięcie na śrubie w położeni pionowym). 6. Instalacje solarną najlepiej opróżniać z resztek powietrza za pomocą tak zwanej metod strzelania ciśnieniem. Polega to na tym, że napełniamy instalacje glikolem do około 5 bar, a następnie gwałtownie otwieramy zawór B powrotny. Dzięki takiej metodzie powietrze jest wypychane z układu z dużą siłą. 7. Płucząc wstępnie instalację wodą należy pamiętać, żeby dokładnie oczyścić ja z drobinek wody przed ostatecznym zamknięciem układu. Pozostawienie zbyt dużej ilości wody w układzie może spowodować uszkodzenie jej w okresie zimowym. 8. Zawór na króćcu przepłukującym zamknąć przy pracującej pompie napełniającej i doprowadzić ciśnienie w instalacji do ciśnienia roboczego rzędu 5 bar. Wartość ciśnienia odczytać można na manometrze. 24

25 9. Zamknąć zawór na króćcu napełniającym i wyłączyć pompę napełniającą, otworzyć śrubę nastawczą rotametru (nacięcie ma śrubie w położeniu pionowym). 10. Pozostawić układ pod ciśnieniem, zaistnienie znacznego spadku ciśnienia oznacza istnienie nieszczelności w układzie 11. Ustawić ciśnienie robocze w instalacji na poziomie 2 bar 12. Uruchomić pompę solarną na najwyższych obrotach i przepłukiwać co najmniej 15 minut 13. Zdjąć przewody z króćców, króćce zabezpieczyć zakrętkami 14. Zawór kulowy nad pompą całkowicie otworzyć 15. Nałożyć przednią pokrywę izolacji grupy 3. Po wykonaniu instalacji autoryzowany instalator / klient powinien sprawdzić poprawność wykonania następujących czynności: 3.1. Odpowiedni dobór rurek do instalacji oraz sposób ich podłączenia: a). Rurki w instalacji glikolu powinny być wykonane z miedzi lub ze stali, nie można stosować pod żadnym pozorem rurek PCV. Można również stosować rurki preizolowane ze stali nierdzewnej, ale nie zaleca się stosowania ich na odcinkach dłuższych niż 10m ze względu na problemy z odpowietrzeniem instalacji. b). Lut stosowany do instalacji powinien być lutem twardym np.: (PbCu). Zamiast lutu można stosować również złączki zaciskowe z pierścieniami. Nie należy stosować złączek zawierających elementy gumowe bądź plastikowe. Uszczelnienie instalacji w miejscach śrubunków należy wykonać z konopi i pasty uszczelniającej. Należy pamiętać, że temperatura w instalacji dochodzi do 280 O C Odpowiednie zabezpieczenie przed zapowietrzaniem. Jeżeli instalacja jest długa i na rurkach znajdują się tzw. syfony wynikające z ukształtowania instalacji to w takich miejscach powinno się stosować odpowietrzniki w celu lepszego i dokładniejszego odpowietrzenia instalacji Odpowiednia izolacja instalacji Instalacja na całej długości powinna być izolowana otuliną. Należy zwrócić uwagę na sposób montażu otuliny i jakość połączeń Szczelność instalacji Należy sprawdzić czy instalacja jest szczelna i sucha, czy po dłuższym czasie nie ma większych spadków ciśnienia 3.5. Sprzęt do napełniania i odpowietrzania. Należy zwrócić uwagę na sposób odpowietrzenia instalacji przez instalatora. Instalator powinien posiadać profesjonalny sprzęt do napełniania, płukania i odpowietrzania 25

26 systemów solarnych. Wyglądem przypominać powinien stację dostępną w naszej ofercie. Można również używać innych urządzeń posiadających pompy o odpowiednich parametrach, zdolne doprowadzić ciśnienie w instalacji w trakcie napełniania do 5 BAR. a). Najlepszym sposobem odpowietrzenia jest wykonywanie tzw. skoków ciśnień. Zakręcanie króćca powrotnego do pompy i zwiększanie przez to ciśnienia, a następnie szybkie zwolnienie zaworu. Dobrze odpowietrzona instalacja charakteryzuje się tym, że ciśnienie po zamknięciu zaworu rośnie bardzo szybko do granic zaworu bezpieczeństwa (6 BAR) b). Instalację powinno się odpowietrzać w obie strony, tak aby usunąć powietrze zarówno z kolektorów jak i ze zbiornika 3.6. Sposób zabezpieczenia kolektorów przed promieniowaniem słonecznym w czasie instalacji Bardzo istotne jest, aby kolektory w czasie instalowania na dachu, podłączania, napełniania, odpowietrzania i regulowania instalacji powinny być przykryte. Jeżeli jest to możliwe powinny znajdować się pod folią, plandeką bądź zakryte oryginalnymi kartonami!!! UWAGA!!! ABSOLUTNIE NIE NALEŻY ODWRACAĆ KOLEKTORÓW PRÓŻNIOWYCH I PŁASKICH FRONTEM W STRONĘ DACHU 3.7. Sprawdzić ustawienia przepływu Po dokładnym odpowietrzeniu należy sprawdzić przepływ na rotametrze. Przepływ powinien być regulowany na rotametrze w trakcie manualnej pracy pompy (100% obrotów). Zgodnie z wytycznymi projektowymi 1,0 l/min na jeden kolektor WATT Sprawdzić jakość płynu Należy sprawdzić czy płyn w instalacji jest płynem zalecanym przez firmę WATT, czy nie jest rozwodniony lub mieszany z innymi środkami nie spełniającymi atestów PZH.!!! UWAGA!!! JEDYNIE PŁYNY ZNAJDUJĄCE SIĘ W OFERCIE FIRMY WATT SĄ W 100% NEUTRALNE DLA ZDROWIA NIETOKSYCZNE, STOSUJĄC INNE PŁYNY TRACISZ GWARANCJĘ NA CAŁY SYSTEM SOLARNY 3.9. Sprawdź czy zastosowano oryginalne naczynia Naczynie przeponowe powinno być dobrane odpowiednio do instalacji, Można również skorzystać z programu obliczeniowego dostępnego na stronie Zimna instalacja powinna mieć ciśnienie w zakresie 2-2,5 BAR w zależności od wysokości statycznej. 26
