1. Instalacja karty SIM

Transkrypt

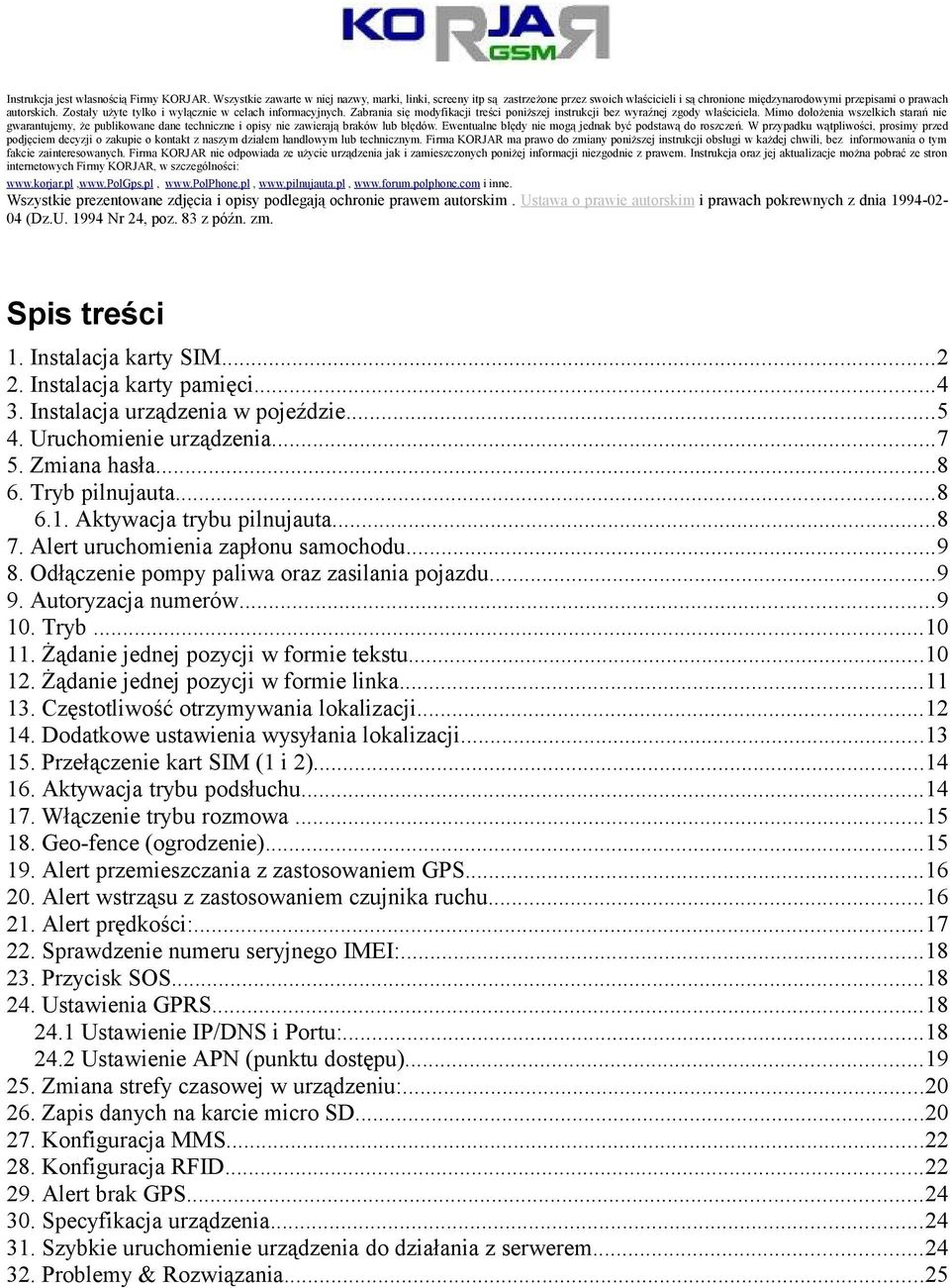

1 Instrukcja jest własnością Firmy KORJAR. Wszystkie zawarte w niej nazwy, marki, linki, screeny itp są zastrzeżone przez swoich właścicieli i są chronione międzynarodowymi przepisami o prawach autorskich. Zostały użyte tylko i wyłącznie w celach informacyjnych. Zabrania się modyfikacji treści poniższej instrukcji bez wyraźnej zgody właściciela. Mimo dołożenia wszelkich starań nie gwarantujemy, że publikowane dane techniczne i opisy nie zawierają braków lub błędów. Ewentualne błędy nie mogą jednak być podstawą do roszczeń. W przypadku wątpliwości, prosimy przed podjęciem decyzji o zakupie o kontakt z naszym działem handlowym lub technicznym. Firma KORJAR ma prawo do zmiany poniższej instrukcji obsługi w każdej chwili, bez informowania o tym fakcie zainteresowanych. Firma KORJAR nie odpowiada ze użycie urządzenia jak i zamieszczonych poniżej informacji niezgodnie z prawem. Instrukcja oraz jej aktualizacje można pobrać ze stron internetowych Firmy KORJAR, w szczególności: i inne. Wszystkie prezentowane zdjęcia i opisy podlegają ochronie prawem autorskim. Ustawa o prawie autorskim i prawach pokrewnych z dnia (Dz.U Nr 24, poz. 83 z późn. zm. Spis treści 1. Instalacja karty SIM Instalacja karty pamięci Instalacja urządzenia w pojeździe Uruchomienie urządzenia Zmiana hasła Tryb pilnujauta Aktywacja trybu pilnujauta Alert uruchomienia zapłonu samochodu Odłączenie pompy paliwa oraz zasilania pojazdu Autoryzacja numerów Tryb Żądanie jednej pozycji w formie tekstu Żądanie jednej pozycji w formie linka Częstotliwość otrzymywania lokalizacji Dodatkowe ustawienia wysyłania lokalizacji Przełączenie kart SIM (1 i 2) Aktywacja trybu podsłuchu Włączenie trybu rozmowa Geo-fence (ogrodzenie) Alert przemieszczania z zastosowaniem GPS Alert wstrząsu z zastosowaniem czujnika ruchu Alert prędkości: Sprawdzenie numeru seryjnego IMEI: Przycisk SOS Ustawienia GPRS Ustawienie IP/DNS i Portu: Ustawienie APN (punktu dostępu) Zmiana strefy czasowej w urządzeniu: Zapis danych na karcie micro SD Konfiguracja MMS Konfiguracja RFID Alert brak GPS Specyfikacja urządzenia Szybkie uruchomienie urządzenia do działania z serwerem Problemy & Rozwiązania...25

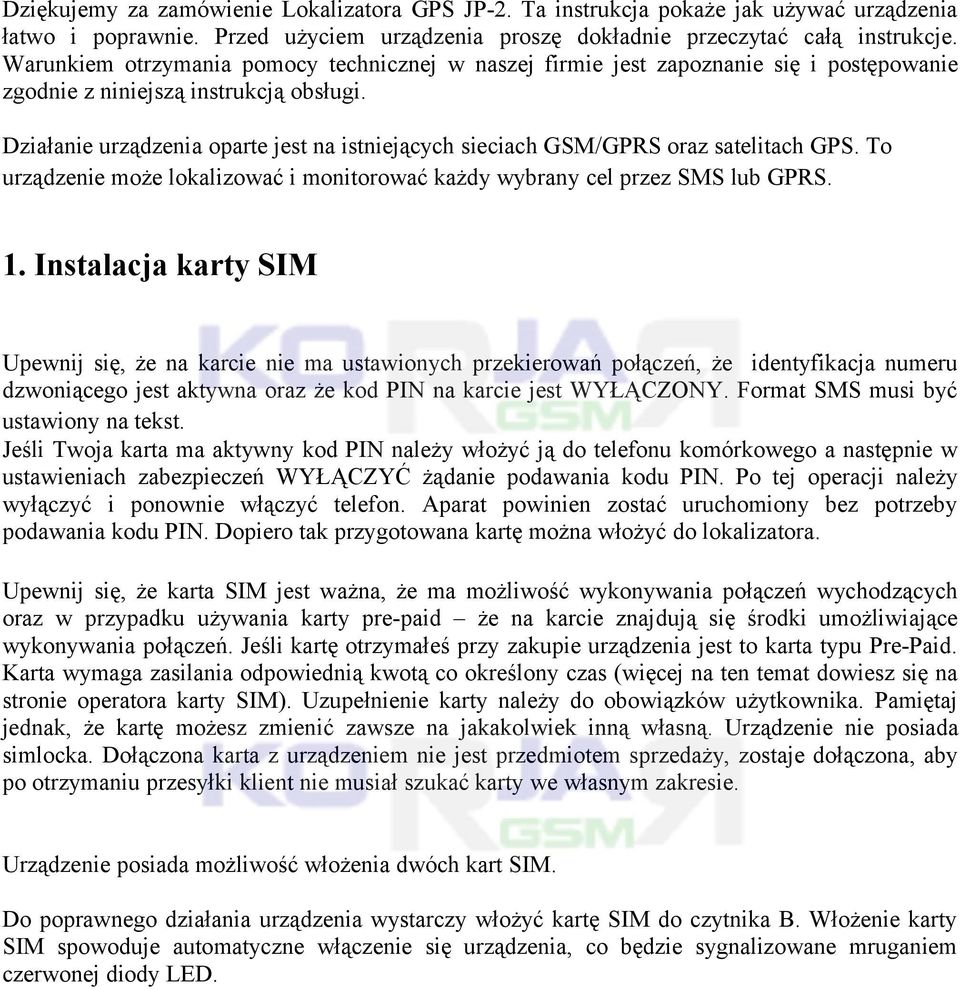

2 Dziękujemy za zamówienie Lokalizatora GPS JP-2. Ta instrukcja pokaże jak używać urządzenia łatwo i poprawnie. Przed użyciem urządzenia proszę dokładnie przeczytać całą instrukcje. Warunkiem otrzymania pomocy technicznej w naszej firmie jest zapoznanie się i postępowanie zgodnie z niniejszą instrukcją obsługi. Działanie urządzenia oparte jest na istniejących sieciach GSM/GPRS oraz satelitach GPS. To urządzenie może lokalizować i monitorować każdy wybrany cel przez SMS lub GPRS. 1. Instalacja karty SIM Upewnij się, że na karcie nie ma ustawionych przekierowań połączeń, że identyfikacja numeru dzwoniącego jest aktywna oraz że kod PIN na karcie jest WYŁĄCZONY. Format SMS musi być ustawiony na tekst. Jeśli Twoja karta ma aktywny kod PIN należy włożyć ją do telefonu komórkowego a następnie w ustawieniach zabezpieczeń WYŁĄCZYĆ żądanie podawania kodu PIN. Po tej operacji należy wyłączyć i ponownie włączyć telefon. Aparat powinien zostać uruchomiony bez potrzeby podawania kodu PIN. Dopiero tak przygotowana kartę można włożyć do lokalizatora. Upewnij się, że karta SIM jest ważna, że ma możliwość wykonywania połączeń wychodzących oraz w przypadku używania karty pre-paid że na karcie znajdują się środki umożliwiające wykonywania połączeń. Jeśli kartę otrzymałeś przy zakupie urządzenia jest to karta typu Pre-Paid. Karta wymaga zasilania odpowiednią kwotą co określony czas (więcej na ten temat dowiesz się na stronie operatora karty SIM). Uzupełnienie karty należy do obowiązków użytkownika. Pamiętaj jednak, że kartę możesz zmienić zawsze na jakakolwiek inną własną. Urządzenie nie posiada simlocka. Dołączona karta z urządzeniem nie jest przedmiotem sprzedaży, zostaje dołączona, aby po otrzymaniu przesyłki klient nie musiał szukać karty we własnym zakresie. Urządzenie posiada możliwość włożenia dwóch kart SIM. Do poprawnego działania urządzenia wystarczy włożyć kartę SIM do czytnika B. Włożenie karty SIM spowoduje automatyczne włączenie się urządzenia, co będzie sygnalizowane mruganiem czerwonej diody LED.

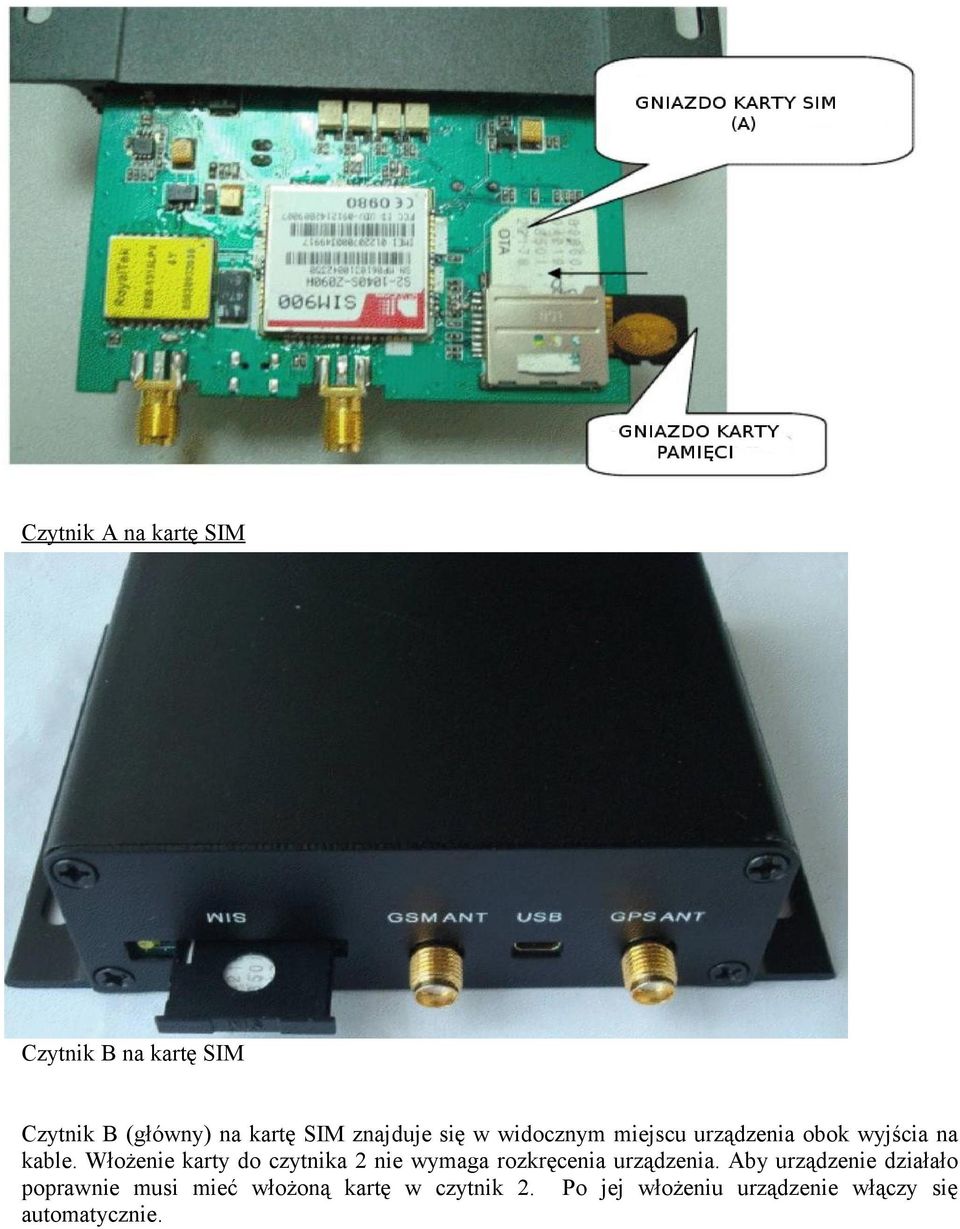

3 Czytnik A na kartę SIM Czytnik B na kartę SIM Czytnik B (główny) na kartę SIM znajduje się w widocznym miejscu urządzenia obok wyjścia na kable. Włożenie karty do czytnika 2 nie wymaga rozkręcenia urządzenia. Aby urządzenie działało poprawnie musi mieć włożoną kartę w czytnik 2. Po jej włożeniu urządzenie włączy się automatycznie.

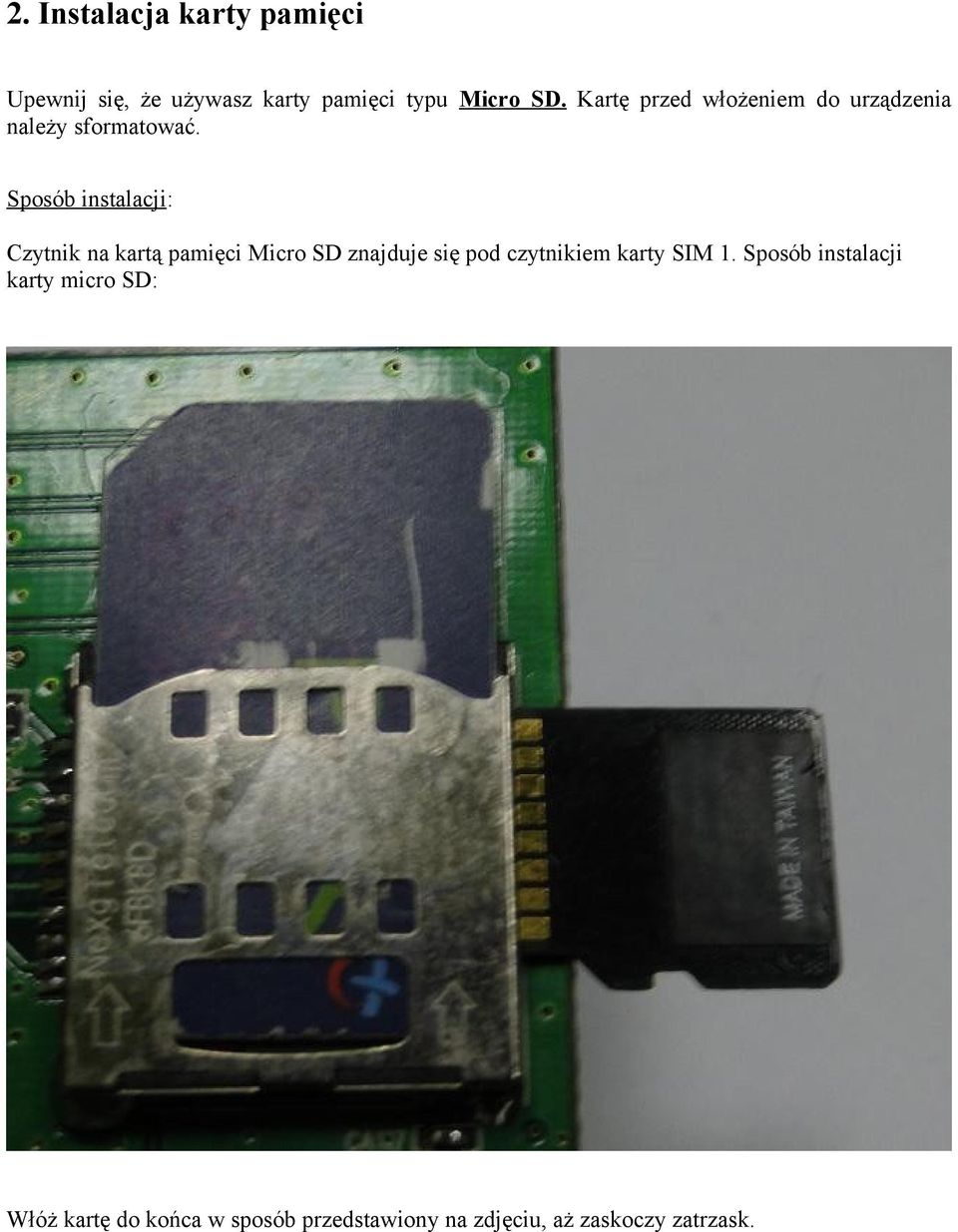

4 2. Instalacja karty pamięci Upewnij się, że używasz karty pamięci typu Micro SD. Kartę przed włożeniem do urządzenia należy sformatować. Sposób instalacji: Czytnik na kartą pamięci Micro SD znajduje się pod czytnikiem karty SIM 1. Sposób instalacji karty micro SD: Włóż kartę do końca w sposób przedstawiony na zdjęciu, aż zaskoczy zatrzask.

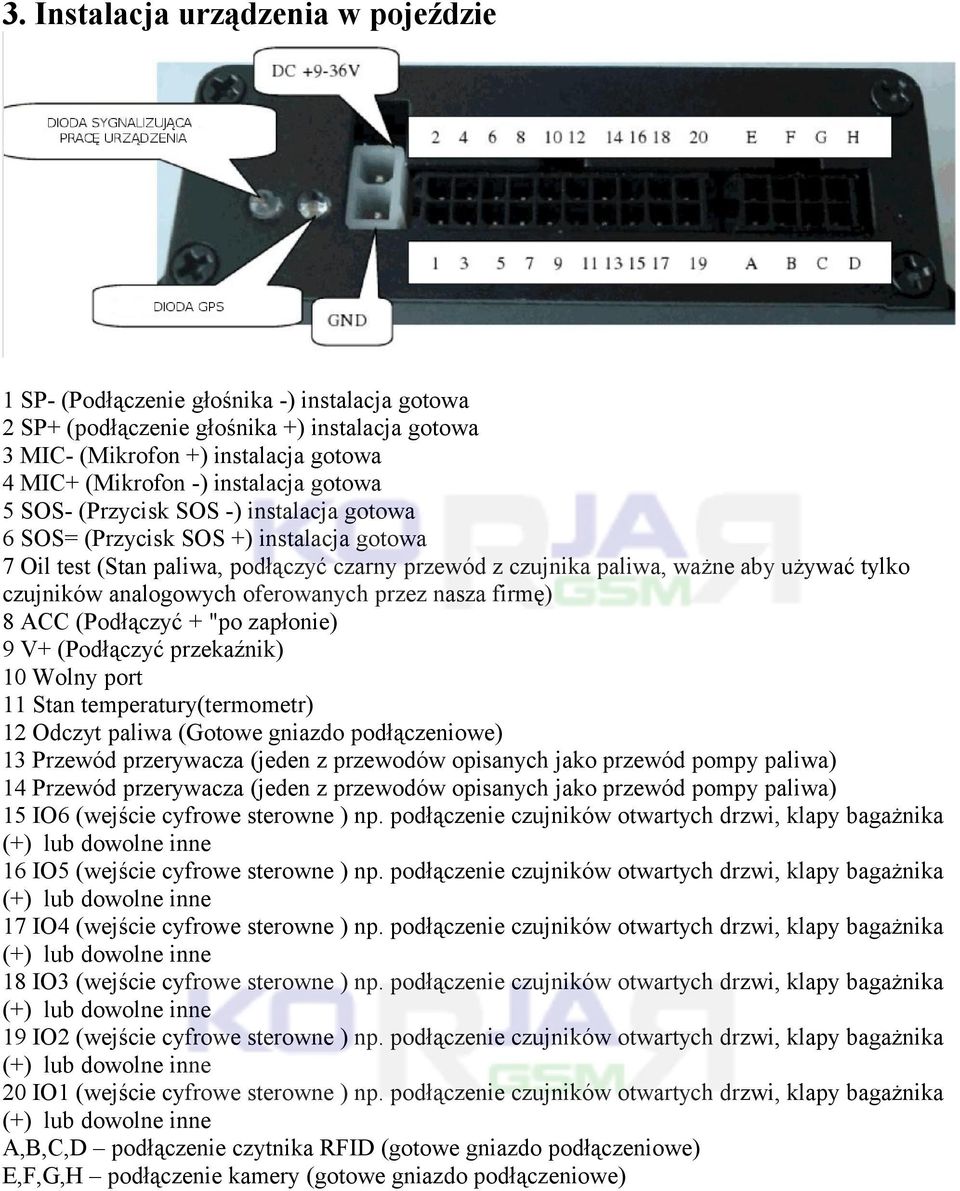

5 3. Instalacja urządzenia w pojeździe 1 SP- (Podłączenie głośnika -) instalacja gotowa 2 SP+ (podłączenie głośnika +) instalacja gotowa 3 MIC- (Mikrofon +) instalacja gotowa 4 MIC+ (Mikrofon -) instalacja gotowa 5 SOS- (Przycisk SOS -) instalacja gotowa 6 SOS= (Przycisk SOS +) instalacja gotowa 7 Oil test (Stan paliwa, podłączyć czarny przewód z czujnika paliwa, ważne aby używać tylko czujników analogowych oferowanych przez nasza firmę) 8 ACC (Podłączyć + "po zapłonie) 9 V+ (Podłączyć przekaźnik) 10 Wolny port 11 Stan temperatury(termometr) 12 Odczyt paliwa (Gotowe gniazdo podłączeniowe) 13 Przewód przerywacza (jeden z przewodów opisanych jako przewód pompy paliwa) 14 Przewód przerywacza (jeden z przewodów opisanych jako przewód pompy paliwa) 15 IO6 (wejście cyfrowe sterowne ) np. podłączenie czujników otwartych drzwi, klapy bagażnika (+) lub dowolne inne 16 IO5 (wejście cyfrowe sterowne ) np. podłączenie czujników otwartych drzwi, klapy bagażnika (+) lub dowolne inne 17 IO4 (wejście cyfrowe sterowne ) np. podłączenie czujników otwartych drzwi, klapy bagażnika (+) lub dowolne inne 18 IO3 (wejście cyfrowe sterowne ) np. podłączenie czujników otwartych drzwi, klapy bagażnika (+) lub dowolne inne 19 IO2 (wejście cyfrowe sterowne ) np. podłączenie czujników otwartych drzwi, klapy bagażnika (+) lub dowolne inne 20 IO1 (wejście cyfrowe sterowne ) np. podłączenie czujników otwartych drzwi, klapy bagażnika (+) lub dowolne inne A,B,C,D podłączenie czytnika RFID (gotowe gniazdo podłączeniowe) E,F,G,H podłączenie kamery (gotowe gniazdo podłączeniowe)

6

7 4. Uruchomienie urządzenia Wprowadzenie Uwaga: Znak + w poniższej instrukcji obsługi stanowi tylko łącznik znaków. Jeśli w komunikacie znajduje się znak + oznacza to, że pomiędzy danymi komendami nie ma przerwy! Przerwa oznaczona jest jako spacja. Cudzysłów nie jest częścią komendy, jest użyty tylko i wyłączenie do uwidocznienia początku i końca komendy Wszystkie niżej podane komendy należy wysłać z telefonu komórkowego SMSem na numer telefonu karty SIM znajdującej się w Lokalizatorze Wszystkie komendy należy podawać BEZ użycia polskich znaków diakrytycznych Hasło fabryczne urządzenia to: Rozpoczęcie pracy inicjalizacja urządzenia Wyślij do urządzenia komendę: start+hasło. Urządzenie odeśle SMS o treści start ok i zainicjalizuje wszystkie ustawienia (hasło fabryczne: ). SMS o treści: start wysłanie tej komendy z telefonu komórkowego powoduje automatyczne dodanie numeru telefonu jako numeru zarządzającego. Od tej pory wszystkie ustawienia możesz dokonać z tego numeru telefonu. Ta komenda spowoduje również przywrócenie ustawień fabrycznych w urządzeniu (za wyjątkiem hasła)

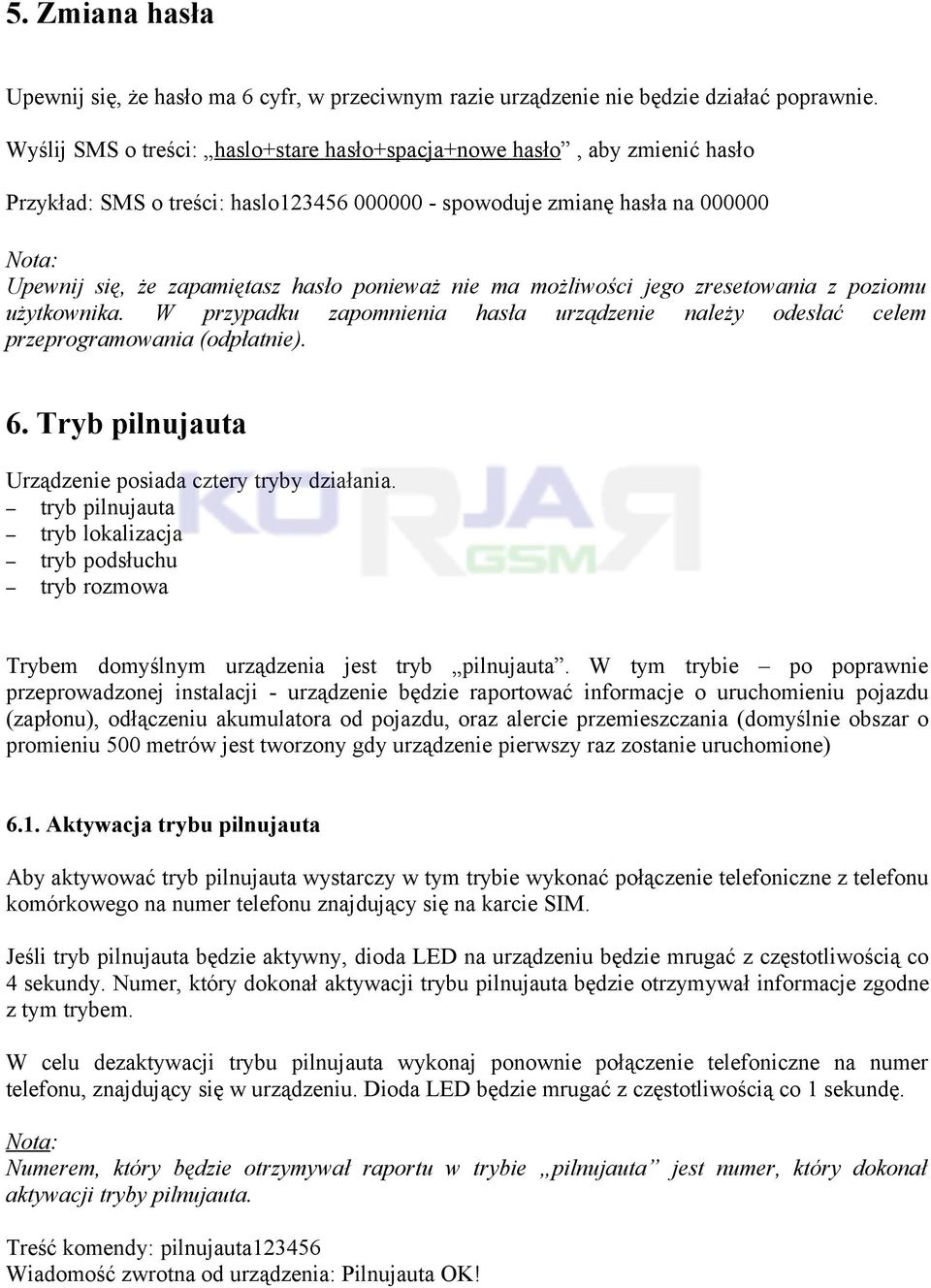

8 5. Zmiana hasła Upewnij się, że hasło ma 6 cyfr, w przeciwnym razie urządzenie nie będzie działać poprawnie. Wyślij SMS o treści: haslo+stare hasło+spacja+nowe hasło, aby zmienić hasło SMS o treści: haslo spowoduje zmianę hasła na Upewnij się, że zapamiętasz hasło ponieważ nie ma możliwości jego zresetowania z poziomu użytkownika. W przypadku zapomnienia hasła urządzenie należy odesłać celem przeprogramowania (odpłatnie). 6. Tryb pilnujauta Urządzenie posiada cztery tryby działania. tryb pilnujauta tryb lokalizacja tryb podsłuchu tryb rozmowa Trybem domyślnym urządzenia jest tryb pilnujauta. W tym trybie po poprawnie przeprowadzonej instalacji - urządzenie będzie raportować informacje o uruchomieniu pojazdu (zapłonu), odłączeniu akumulatora od pojazdu, oraz alercie przemieszczania (domyślnie obszar o promieniu 500 metrów jest tworzony gdy urządzenie pierwszy raz zostanie uruchomione) 6.1. Aktywacja trybu pilnujauta Aby aktywować tryb pilnujauta wystarczy w tym trybie wykonać połączenie telefoniczne z telefonu komórkowego na numer telefonu znajdujący się na karcie SIM. Jeśli tryb pilnujauta będzie aktywny, dioda LED na urządzeniu będzie mrugać z częstotliwością co 4 sekundy. Numer, który dokonał aktywacji trybu pilnujauta będzie otrzymywał informacje zgodne z tym trybem. W celu dezaktywacji trybu pilnujauta wykonaj ponownie połączenie telefoniczne na numer telefonu, znajdujący się w urządzeniu. Dioda LED będzie mrugać z częstotliwością co 1 sekundę. Numerem, który będzie otrzymywał raportu w trybie pilnujauta jest numer, który dokonał aktywacji tryby pilnujauta. Treść komendy: pilnujauta Wiadomość zwrotna od urządzenia: Pilnujauta OK!

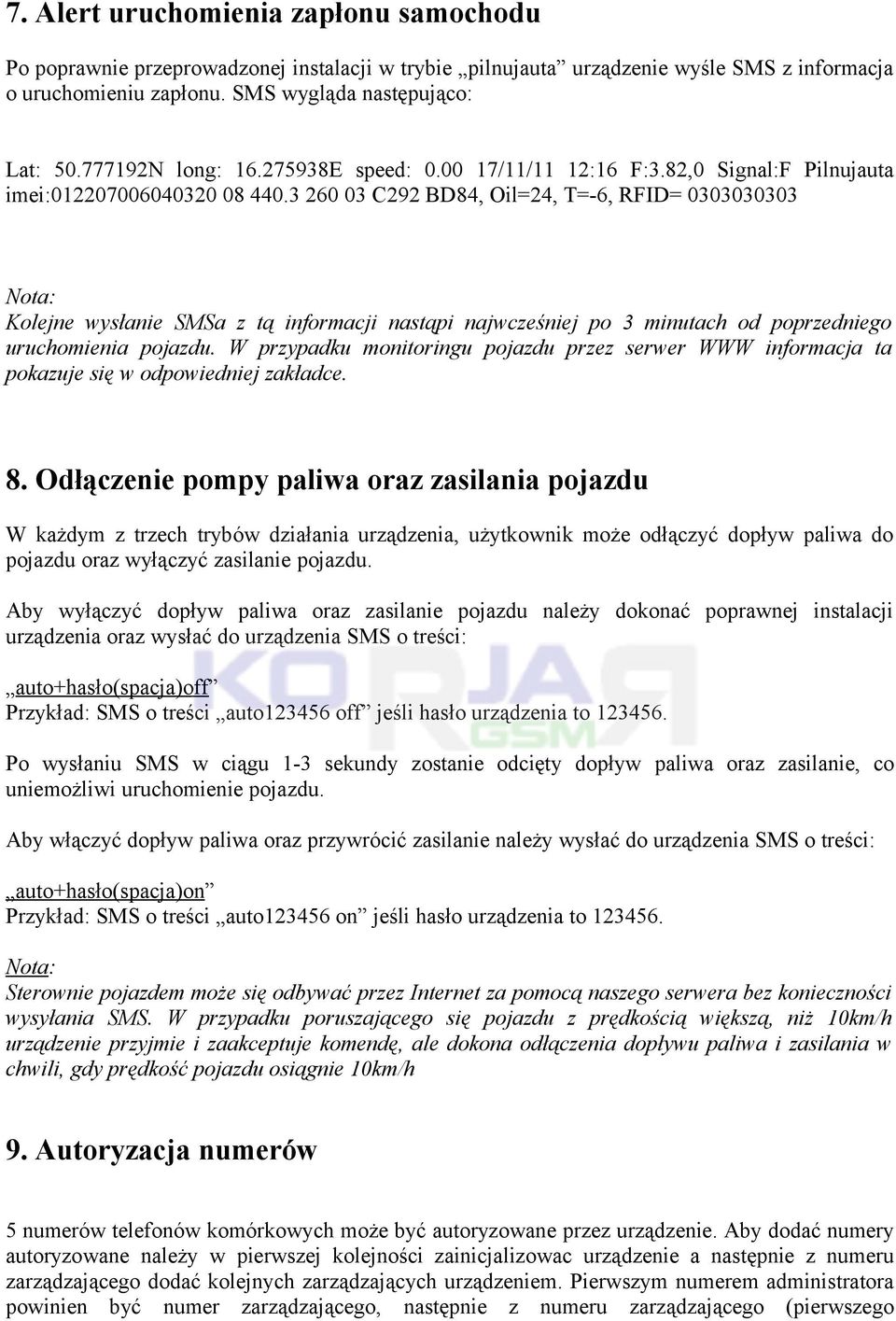

9 7. Alert uruchomienia zapłonu samochodu Po poprawnie przeprowadzonej instalacji w trybie pilnujauta urządzenie wyśle SMS z informacja o uruchomieniu zapłonu. SMS wygląda następująco: Lat: N long: E speed: /11/11 12:16 F:3.82,0 Signal:F Pilnujauta imei: C292 BD84, Oil=24, T=-6, RFID= Kolejne wysłanie SMSa z tą informacji nastąpi najwcześniej po 3 minutach od poprzedniego uruchomienia pojazdu. W przypadku monitoringu pojazdu przez serwer WWW informacja ta pokazuje się w odpowiedniej zakładce. 8. Odłączenie pompy paliwa oraz zasilania pojazdu W każdym z trzech trybów działania urządzenia, użytkownik może odłączyć dopływ paliwa do pojazdu oraz wyłączyć zasilanie pojazdu. Aby wyłączyć dopływ paliwa oraz zasilanie pojazdu należy dokonać poprawnej instalacji urządzenia oraz wysłać do urządzenia SMS o treści: auto+hasło(spacja)off SMS o treści auto off jeśli hasło urządzenia to Po wysłaniu SMS w ciągu 1-3 sekundy zostanie odcięty dopływ paliwa oraz zasilanie, co uniemożliwi uruchomienie pojazdu. Aby włączyć dopływ paliwa oraz przywrócić zasilanie należy wysłać do urządzenia SMS o treści: auto+hasło(spacja)on SMS o treści auto on jeśli hasło urządzenia to Sterownie pojazdem może się odbywać przez Internet za pomocą naszego serwera bez konieczności wysyłania SMS. W przypadku poruszającego się pojazdu z prędkością większą, niż 10km/h urządzenie przyjmie i zaakceptuje komendę, ale dokona odłączenia dopływu paliwa i zasilania w chwili, gdy prędkość pojazdu osiągnie 10km/h 9. Autoryzacja numerów 5 numerów telefonów komórkowych może być autoryzowane przez urządzenie. Aby dodać numery autoryzowane należy w pierwszej kolejności zainicjalizowac urządzenie a następnie z numeru zarządzającego dodać kolejnych zarządzających urządzeniem. Pierwszym numerem administratora powinien być numer zarządzającego, następnie z numeru zarządzającego (pierwszego

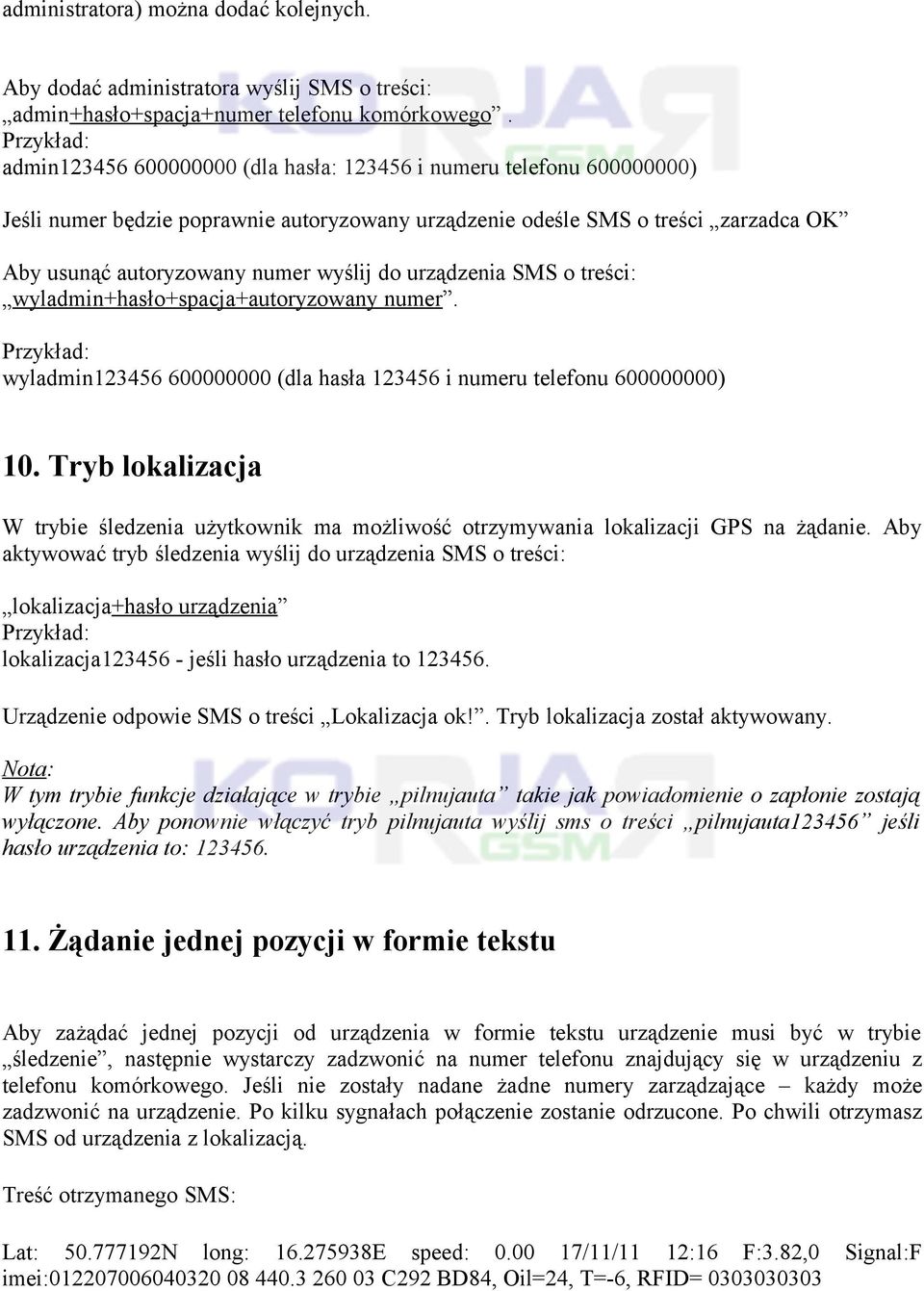

10 administratora) można dodać kolejnych. Aby dodać administratora wyślij SMS o treści: admin+hasło+spacja+numer telefonu komórkowego. admin (dla hasła: i numeru telefonu ) Jeśli numer będzie poprawnie autoryzowany urządzenie odeśle SMS o treści zarzadca OK Aby usunąć autoryzowany numer wyślij do urządzenia SMS o treści: wyladmin+hasło+spacja+autoryzowany numer. wyladmin (dla hasła i numeru telefonu ) 10. Tryb lokalizacja W trybie śledzenia użytkownik ma możliwość otrzymywania lokalizacji GPS na żądanie. Aby aktywować tryb śledzenia wyślij do urządzenia SMS o treści: lokalizacja+hasło urządzenia lokalizacja jeśli hasło urządzenia to Urządzenie odpowie SMS o treści Lokalizacja ok!. Tryb lokalizacja został aktywowany. W tym trybie funkcje działające w trybie pilnujauta takie jak powiadomienie o zapłonie zostają wyłączone. Aby ponownie włączyć tryb pilnujauta wyślij sms o treści pilnujauta jeśli hasło urządzenia to: Żądanie jednej pozycji w formie tekstu Aby zażądać jednej pozycji od urządzenia w formie tekstu urządzenie musi być w trybie śledzenie, następnie wystarczy zadzwonić na numer telefonu znajdujący się w urządzeniu z telefonu komórkowego. Jeśli nie zostały nadane żadne numery zarządzające każdy może zadzwonić na urządzenie. Po kilku sygnałach połączenie zostanie odrzucone. Po chwili otrzymasz SMS od urządzenia z lokalizacją. Treść otrzymanego SMS: Lat: N long: E speed: /11/11 12:16 F:3.82,0 Signal:F imei: C292 BD84, Oil=24, T=-6, RFID=

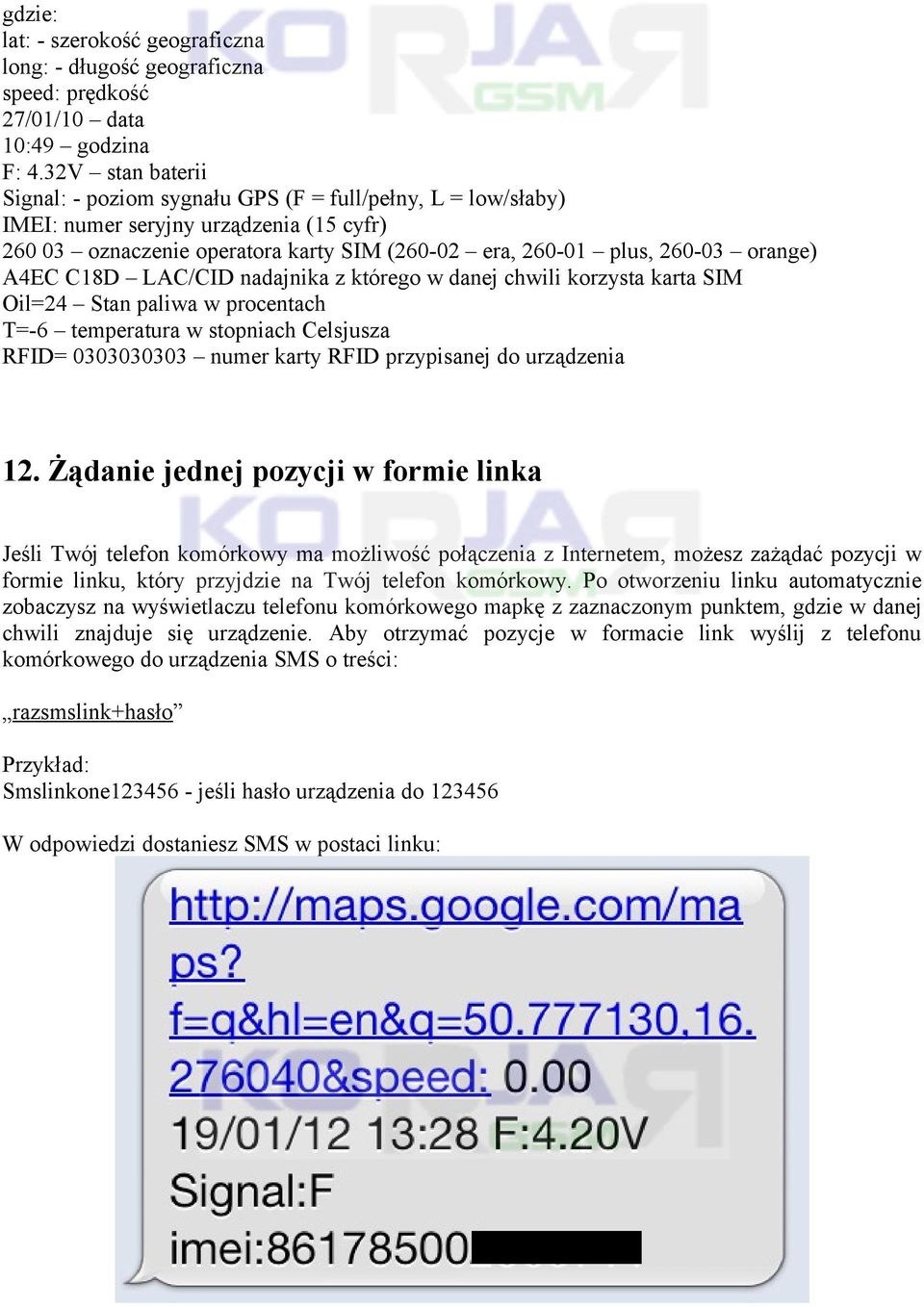

11 gdzie: lat: - szerokość geograficzna long: - długość geograficzna speed: prędkość 27/01/10 data 10:49 godzina F: 4.32V stan baterii Signal: - poziom sygnału GPS (F = full/pełny, L = low/słaby) IMEI: numer seryjny urządzenia (15 cyfr) oznaczenie operatora karty SIM ( era, plus, orange) A4EC C18D LAC/CID nadajnika z którego w danej chwili korzysta karta SIM Oil=24 Stan paliwa w procentach T=-6 temperatura w stopniach Celsjusza RFID= numer karty RFID przypisanej do urządzenia 12. Żądanie jednej pozycji w formie linka Jeśli Twój telefon komórkowy ma możliwość połączenia z Internetem, możesz zażądać pozycji w formie linku, który przyjdzie na Twój telefon komórkowy. Po otworzeniu linku automatycznie zobaczysz na wyświetlaczu telefonu komórkowego mapkę z zaznaczonym punktem, gdzie w danej chwili znajduje się urządzenie. Aby otrzymać pozycje w formacie link wyślij z telefonu komórkowego do urządzenia SMS o treści: razsmslink+hasło Smslinkone jeśli hasło urządzenia do W odpowiedzi dostaniesz SMS w postaci linku:

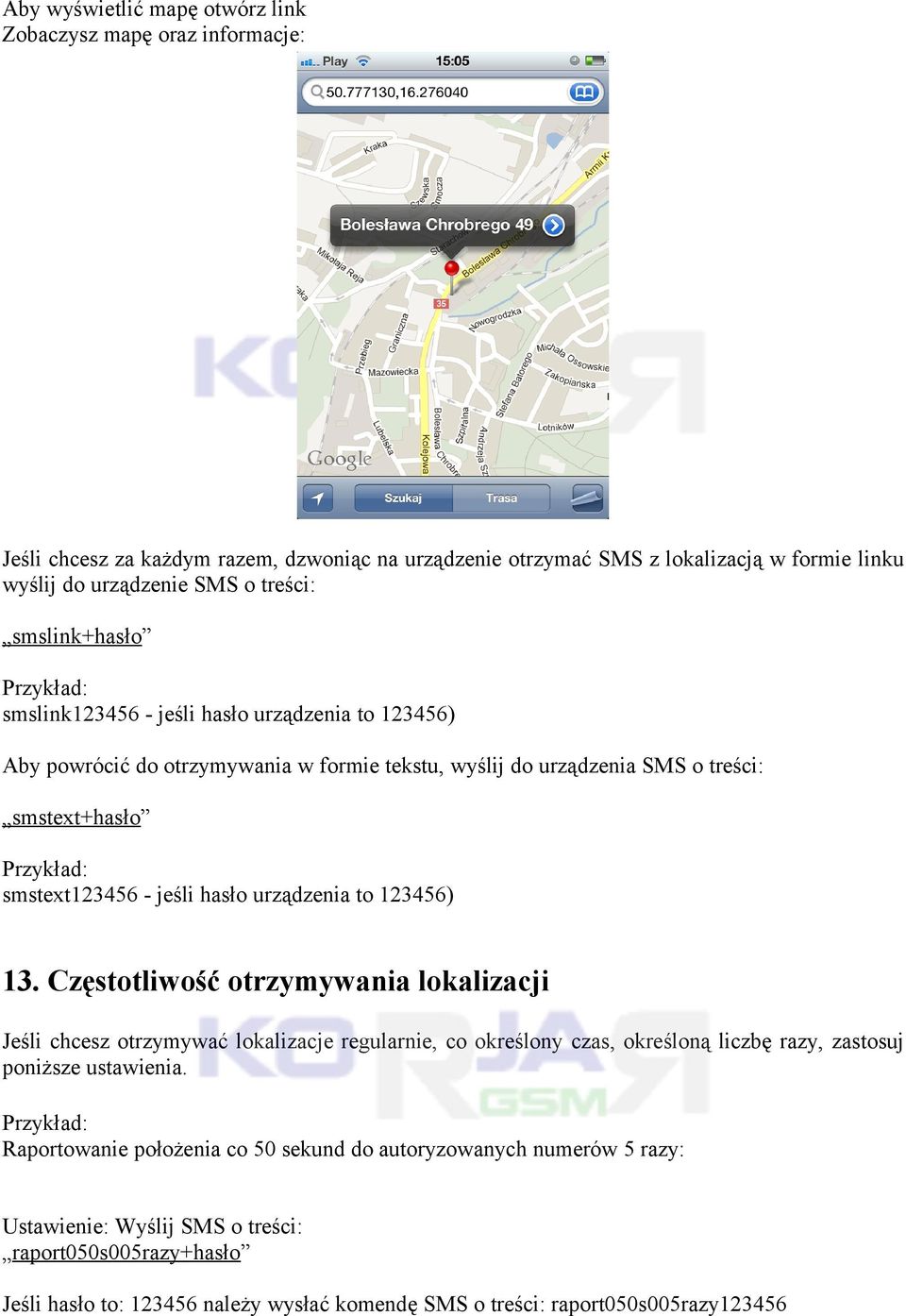

12 Aby wyświetlić mapę otwórz link Zobaczysz mapę oraz informacje: Jeśli chcesz za każdym razem, dzwoniąc na urządzenie otrzymać SMS z lokalizacją w formie linku wyślij do urządzenie SMS o treści: smslink+hasło smslink jeśli hasło urządzenia to ) Aby powrócić do otrzymywania w formie tekstu, wyślij do urządzenia SMS o treści: smstext+hasło smstext jeśli hasło urządzenia to ) 13. Częstotliwość otrzymywania lokalizacji Jeśli chcesz otrzymywać lokalizacje regularnie, co określony czas, określoną liczbę razy, zastosuj poniższe ustawienia. Raportowanie położenia co 50 sekund do autoryzowanych numerów 5 razy: Ustawienie: Wyślij SMS o treści: raport050s005razy+hasło Jeśli hasło to: należy wysłać komendę SMS o treści: raport050s005razy123456

13 raport050s wysyłanie raportów co 50 sekund (s: sekunda, m: minuta, h: godzina) 005razy ilość wysłanych raportów 5 Urządzenie będzie raportowało położenie co 50 sekund 5 razy. Ustawienie każdego parametru musi mieć 3 cyfry, minimalna wartość interwału czasowego to 005 (5 sekund), maksymalna wartość dla ilości raportów to 255. Aby ustawić wysłanie raportów co określony czas bez ograniczeń ilościowych raportów, należy zastosować poniższe: Wyślij SMS: raport030s***razy+hasło Jeśli hasło to: należy wysłać komendę SMS o treści: raport030s***razy raport030s wysyłanie raportów co 30 sekund ***razy brak ograniczenia ilości wysyłanych raportów (do odwołania funkcji) Urządzenie będzie wysyłało położenie co 30 sekund do momentu wyłączenia funkcji. Wyłączenie funkcji automatycznego śledzenia: Wyślij SMS o treści: wylraport+hasło Jeśli hasło to: należy wysłać komendę o treści: wylraport Urządzenie przestanie automatycznie raportować swoje położenie. Zastosowanie: Niezastąpione podczas np. kradzieży samochodu. Za pomocą stałych raportów bez problemu ustalimy pozycje w jakiej obecnie znajduje się pojazd informując jednocześnie policje. Zmiany tego ustawienia można dokonać również przez Internet, bez konieczności wysyłania SMS. 14. Dodatkowe ustawienia wysyłania lokalizacji Jeśli nie chcesz, aby urządzenie raportowało lokalizacje jeśli nie porusza się, zastosuj poniższe ustawienia: Wyślij SMS do urządzenia o treści: zakres+hasło(spacja)xx zakres12346 XX jeśli hasło urządzenia to )

14 W miejsce XX wprowadź odpowiednią wartość w metrach. Zalecane minimalny zakres to 50 metrów. Po zastosowaniu komendy: zakres urządzenie nie będzie wysyłać pozycji jeśli aktualna pozycja nie różni się o więcej niż 50 metrów od pozycji poprzedniej. Aby wyłączyć funkcje zakres wyślij SMS do urządzenia o treści: zakres+hasło(spacja)00 zakres jeśli hasło urządzenia to Przełączenie kart SIM (1 i 2) Domyślnie karta główną jest karta znajdująca się w czytniku 2. W przypadku braku zasięgu na tej karcie, urządzenia automatycznie spróbuje wysłać dane za pomocą karty SIM, znajdującej się w czytniku 1. Użytkownik w dowolnym czasie, może przełączyć działanie urządzenia pomiędzy kartą z czytnika 1 a 2. Jeśli urządzenie wyjeżdża za granicę, a na karcie z czytnika numer 1 są tańsze opłaty za pakietową transmisje danych GPRS lub za wysłanie SMS użytkownik może przełączyć działanie urządzenia na kartę SIM z tego czytnika. Aby przełączyć działanie urządzenia na kartę SIM z innego czytnika należy wysłać komendę o treści: wybierzkarte+hasło(spacja)a(b) SMS o treści wybierzkarte A jeśli hasło urządzenia to i chcesz korzystać z karty SIM znajdującej się w czytniku 1. Aby powrócić do działania z karty SIM z czytnika 2 wyślij SMS o treści: wybierzkarte B. 16. Aktywacja trybu podsłuchu W tym trybie użytkownik może zadzwonić do urządzenia aby monitorować głos w otoczeniu urządzenia. Wyślij do urządzenia SMS o treści: podsluch+hasło podsluch jeśli hasło urządzenia to Urządzenie przejdzie w tryb podsłuchu. Po wykonaniu połączenia telefonicznego z telefonu komórkowego na numer telefonu znajdujący się w lokalizatorze, połączenie zostanie automatycznie

15 odebrane a dzwoniący usłyszy rozmowę odbywającą się w otoczeniu urządzenia. W tym trybie nie ma możliwości otrzymania raportu o aktualnej pozycji urządzenia. Jeśli urządzenie jest ustawione w trybie ciągłego wysyłania lokalizacji, wysyłanie lokalizacji zostanie zawieszone na czas trwania podsłuchu. Urządzenie będzie automatycznie kontynuować wysyłanie pozycji po zakończeniu podsłuchu otoczenia. 17. Włączenie trybu rozmowa W tym trybie użytkownik może zadzwonić na numer karty znajdującej się w urządzeniu w celu nawiązania zwykłego połączenia telefonicznego z kierowcą, połączenie to będzie zasygnalizowane w pojeździe krótkim sygnałem dźwiękowym. Wyślij do urządzenia SMS o treści: rozmowa+hasło rozmowa jeżeli hasło urządzenia to Geo-fence (ogrodzenie) Ustawienie GEO-fence to utworzenie prostokąta, w którym powinno znajdować się urządzenie. Jeśli urządzenie opuści ustalony obszar wyśle wiadomość do autoryzowanych numerów. Ustawienie: Jeśli urządzenie pozostaje w jednym miejscu 3-10 minut użytkownik może wysłać SMS o treści: ogrodzenie+hasło+spacja+szerokość,długość;szerokość,długość aby ustawić obszar. W przypadku opuszczenia obszaru urządzenie wyśle SMS do autoryzowanych numerów o treści ogrodzenie!+położenie geograficzne Nota : Pierwsza szerokość i długość geograficzna jest położeniem lewego górnego rogu strefy a druga szerokość i długość geograficzna jest położeniem dolnego prawego rogu strefy. Uwaga: Jako, że ogrodzenie jest ustawiane na podstawie satelity GPS zaleca się ustawienie obszaru nie mniejszego niż 200 metrów. Komunikaty mogą przychodzić z pewnym opóźnieniem. Anulowanie: Wyślij SMS do urządzenia o treści: wylogrodzenie+hasło do urządzenia aby anulować tą funkcje. Zastosowanie: Kontrola dzieci, osób starszych, zwierząt, samochodu itp. które swobodnie mogą poruszać się po określonym, naszym zdaniem bezpiecznym, obszarze. Wyjście poza ustalony obszar

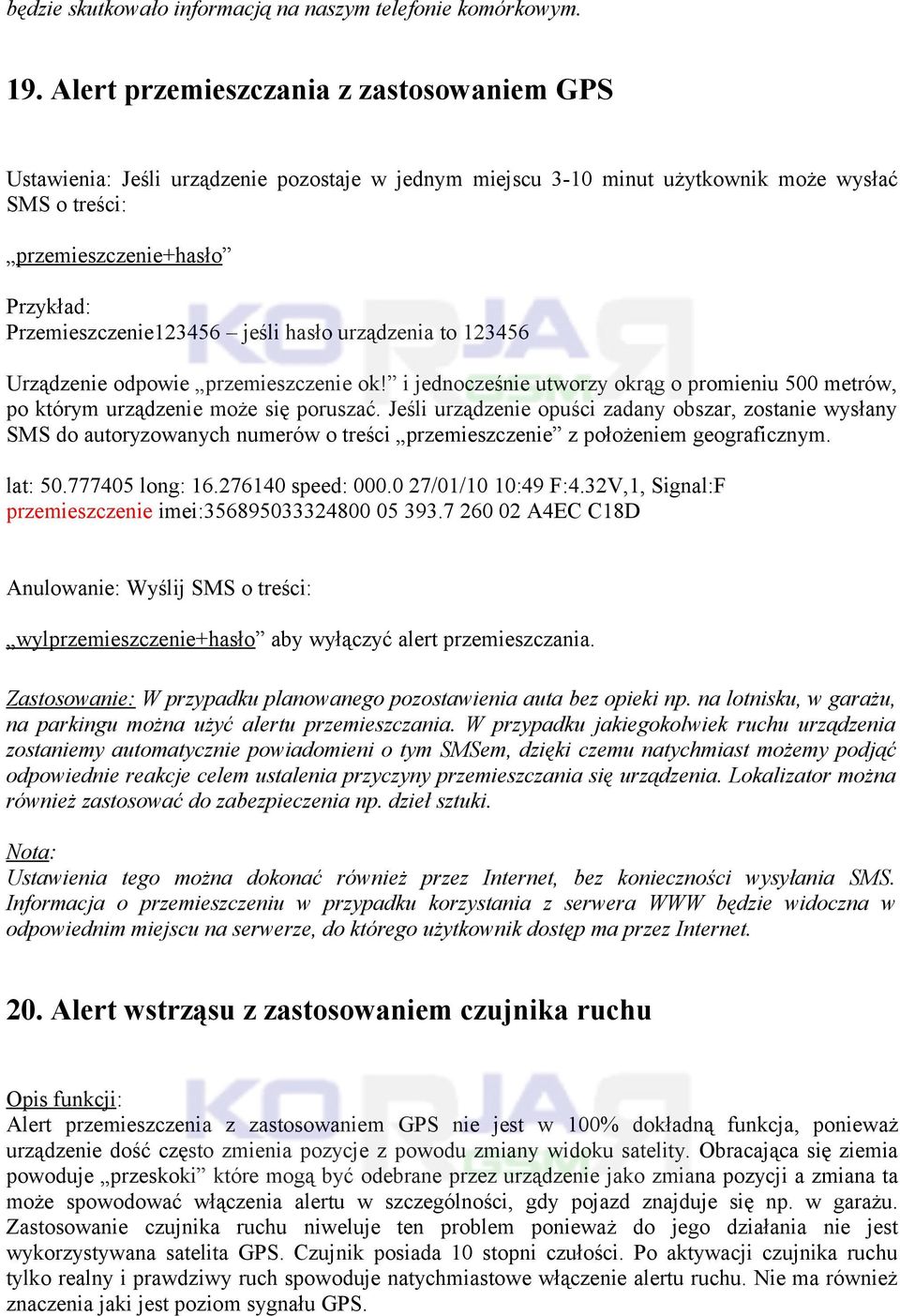

16 będzie skutkowało informacją na naszym telefonie komórkowym. 19. Alert przemieszczania z zastosowaniem GPS Ustawienia: Jeśli urządzenie pozostaje w jednym miejscu 3-10 minut użytkownik może wysłać SMS o treści: przemieszczenie+hasło Przemieszczenie jeśli hasło urządzenia to Urządzenie odpowie przemieszczenie ok! i jednocześnie utworzy okrąg o promieniu 500 metrów, po którym urządzenie może się poruszać. Jeśli urządzenie opuści zadany obszar, zostanie wysłany SMS do autoryzowanych numerów o treści przemieszczenie z położeniem geograficznym. lat: long: speed: /01/10 10:49 F:4.32V,1, Signal:F przemieszczenie imei: A4EC C18D Anulowanie: Wyślij SMS o treści: wylprzemieszczenie+hasło aby wyłączyć alert przemieszczania. Zastosowanie: W przypadku planowanego pozostawienia auta bez opieki np. na lotnisku, w garażu, na parkingu można użyć alertu przemieszczania. W przypadku jakiegokolwiek ruchu urządzenia zostaniemy automatycznie powiadomieni o tym SMSem, dzięki czemu natychmiast możemy podjąć odpowiednie reakcje celem ustalenia przyczyny przemieszczania się urządzenia. Lokalizator można również zastosować do zabezpieczenia np. dzieł sztuki. Ustawienia tego można dokonać również przez Internet, bez konieczności wysyłania SMS. Informacja o przemieszczeniu w przypadku korzystania z serwera WWW będzie widoczna w odpowiednim miejscu na serwerze, do którego użytkownik dostęp ma przez Internet. 20. Alert wstrząsu z zastosowaniem czujnika ruchu Opis funkcji: Alert przemieszczenia z zastosowaniem GPS nie jest w 100% dokładną funkcja, ponieważ urządzenie dość często zmienia pozycje z powodu zmiany widoku satelity. Obracająca się ziemia powoduje przeskoki które mogą być odebrane przez urządzenie jako zmiana pozycji a zmiana ta może spowodować włączenia alertu w szczególności, gdy pojazd znajduje się np. w garażu. Zastosowanie czujnika ruchu niweluje ten problem ponieważ do jego działania nie jest wykorzystywana satelita GPS. Czujnik posiada 10 stopni czułości. Po aktywacji czujnika ruchu tylko realny i prawdziwy ruch spowoduje natychmiastowe włączenie alertu ruchu. Nie ma również znaczenia jaki jest poziom sygnału GPS.

17 Aktywacja funkcji: Aby aktywować czujnik ruchu należy wysłać SMS o treści: ruch+hasło+spacja+x - gdzie X to wartość od 1 do 9 gdzie: 1 najmniejsza czułość czujnika ruchu 9 najwyższa czułość czujnika ruchu 0 wyłączenie czujnika ruchu ruch jeśli hasło urządzenia to: i chcemy ustawić najniższą czułość czujnika Urządzenie odpowie ruch ok co potwierdza aktywacje funkcji. W przypadku wykrycia ruchu urządzenie natychmiast zaraportuje SMS lub GPRS (w zależności od ustawień własnych) lat: long: speed: /01/10 10:49 F:4.32V,1, Signal:F ruch imei: A4EC C18D Ustawienia tego można dokonać również przez Internet, bez konieczności wysyłania SMS. Informacja o ruchu w przypadku korzystania z serwera WWW będzie widoczna w odpowiednim miejscu na serwerze, do którego użytkownik dostęp ma przez Internet. 21. Alert prędkości: Ustawienia: Wyślij SMS o treści: predkosc+hasło+spacja+xxx XXX wartość cyfrowa określająca prędkość, po przekroczeniu której urządzenie ma wysłać alert o jej przekroczeniu predkosc jeśli hasło urządzenia to a alert prędkości chcemy otrzymać po przekroczeniu prędkości 60km/h Urządzenie odpowie predkosc ok!. Jeśli cel będzie przemieszczał się z prędkością większą niż 60km/h urządzenie wyśle SMS na autoryzowane numery o treści: predkosc+060!+położenie geograficzne. Anulowanie: Wyślij SMS o treści: wylpredkosc+hasło aby dezaktywować alert prędkości. Zalecane jest ustawienie alertu prędkości nie mniej niż 50 km/h. Zastosowanie: Planujesz pożyczyć samochód znajomemu? A może dziecko właśnie zrobiło prawo jazdy i obawiasz się o jego sposób jazdy? A może kierowca służbowego samochodu wyciąga z

18 samochodu więcej niż wydaje się to możliwe? Włączając funkcje alertu prędkości będziesz informowany o każdym nadużyciu prędkości. Ustawienia tego można dokonać również przez Internet, bez konieczności wysyłania SMS. Informacja o przekroczeniu prędkości w przypadku korzystania z serwera WWW będzie widoczna w odpowiednim miejscu na serwerze, do którego użytkownik dostęp ma przez Internet. 22. Sprawdzenie numeru seryjnego IMEI: Wyślij SMS do urządzenia o treści: imei+hasło imei jeśli hasło urządzenia to W odpowiedzi otrzymasz SMS z numerem seryjnym urządzenia. 23. Przycisk SOS Naciśnij przycisk SOS na 3 sekundy, urządzenie wyśle SMS do autoryzowanego numeru pomoc! + położenie geograficzne! lat: long: speed: /01/10 10:49 F:4.32V,1, Signal:F pomocy imei: A4EC C18D W przypadku wysyłania danych na nasz serwer WWW informacja pomocy pojawi się w odpowiedniej zakładce 24. Ustawienia GPRS Aby używać funkcji GPRS użytkownik musi ustawić IP lub nazwę host, Port, na który wysyłane będą dane oraz APN (Acess Point Name punkt dostępu) sieci GSM Ustawienie IP/DNS i Portu: Wyślij do urządzenia SMS o treści: ipadres+hasło+spacja+adres IP/DNS+spacja+port

19 ipadres jeśli hasło urządzenia to a adres IP, na który chcemy wysyłać dane to a Port to lub ipadres gps.pilnujauta.pl jeśli hasło urządzenia to a dane chcemy wysyłać na adres DNS gps.pilnujauta.pl i port Jeśli ustawienie będzie poprawne, urządzenie odpowie SMS o treści ipadres ok Po zastosowaniu tej funkcji wszystkie raporty jak i komunikaty (w tym alert słabej baterii, alert przemieszczenia oraz SOS) będą wysyłane przez GPRS na zadany IP i Port. W przypadku korzystania z naszego serwera komunikaty te będą widoczne w odpowiedniej zakładce. Anulowanie wysyłania danych na adres IP/DNS i port: Wyślij SMS o treści: wylipadres+hasło Urządzenie wyśle potwierdzenie SMSem o treści wylipadres ok!. Urządzenie przejdzie w domyślny tryb transmisji i wysłania lokalizacji przez SMS. Nawet w przypadku błędnego podania adresu IP i numer port urządzenie wyśle potwierdzenie ipadres ok ponieważ adres IP i port można podać dowolny. Potwierdzenie tej funkcji świadczy tylko i wyłączenie o poprawnym formacie komendy oraz o zatwierdzeniu komendy przez urządzenie Ustawienie APN (punktu dostępu) Ustawienia: Wyślij do urządzenia SMS o treści: pktdostepu spacja+nazwa APN sieci pktdostepu erainternet - Jeśli hasło urządzenia to a punkt dostępu APN Twojego operatora to earinternet Jeśli ustawienie będzie poprawne, urządzenie odpowie SMS-em pktdostepu ok. Uwaga: Stare APN nie będzie ważne kiedy użytkownik ustawi nowe APN. Każdy operator telefonii komórkowej ma inne własne APN. Aby poznać APN operatora skontaktuj się z biurem obsługi klienta operatora karty lub odwiedź stronę www operatora. Nawet wysłanie niewłaściwego punktu dostępu APN do urządzenie będzie skutkować raportem zwrotnym pktdostepu ok ponieważ każda sieć na świecie ma własny, inny punkt dostępu a urządzenie nie jest w stanie sprawdzić, czy podany punkt dostępu jest właściwy dla danej karty SIM, znajdującej się w urządzeniu. Raport zwrotny pktdostepu ok świadczy tylko i wyłącznie o

20 poprawnym formacie komendy oraz o przyjęciu ustawienia przez urządzenie. Wybrane APN dla polskich operatorów: Nazwa operatora APN (punkt dostępu) Plusgsm T-mobile Orange Mobilking Orange (telemetria) Heyah Play (telemetria) Play internet internet mobilkling internet heyah.pl Playmetric internet Uwaga: W przypadku braku sygnału GPRS urządzenie będzie próbować wysłać pozycje 3 razy. Jeśli nie będzie mogło wysłać pozycji przez GPRS wyśle ją SMSem na numer telefonu z którego było wysłane zapytanie. Aby dowiedzieć się więcej na temat sposobu odbierania danych przez GPRS zapoznaj się z instrukcja serwer GPS oraz Tracker by KORJAR dostępnymi na stronie w dziale Download 25. Zmiana strefy czasowej w urządzeniu: Aby zmienić strefę czasową w urządzeniu na Polską (w przypadku błędnie wyświetlanej godziny w sms) należy z autoryzowanego numeru wysłać SMS o treści: strefa czasu+hasło X gdzie X to odpowiednia wartość. Dla Polski w czasie zimowym wartość X powinna wynosić 1 w czasie letnim wartość X powinna wynosić 2. strefa czasu jeżeli hasło jest Spowoduje to ustawienie strefy czasowej GMT + 1. Urządzenie odeśle SMS z potwierdzeniem: strefa czasu ok 26. Zapis danych na karcie micro SD Istnieje możliwość zapisu danych o lokalizacji na karcie Micro SD, którą w tym wypadku należy włożyć do urządzenia w odpowiedni slot (patrz rozdział instalacja karty SIM i karty pamięci). Karta powinna być wcześniej sformatowana. Funkcja może zostać aktywowana gdy urządzenie jest w trybie wysyłania danych przez GPRS.

21 Procedura ustawienia zapisu na karcie: 1. Ustaw transmisje GPRS oraz częstotliwość wysyłania danych przez GPRS 2. Sprawdź, czy dane są odbierane przez serwer poprawnie 3. Aby aktywować funkcje zapisu danych na karcie pamięci urządzenia wyślij komendę o treści: sdzapis+hasło(spacja)1 przykład: jeśli hasło urządzenia to wyślij SMS o treści sdzapis Urządzenie potwierdzi przyjecie ustawień, funkcje związane z karta pamięci zostaną aktywowane. 4. Wyślij z telefonu komórkowego SMS o treści: ustawkarte+hasło(spacja)1 przykład: jeśli hasło urządzenia to wyślij SMS o treści: ustawkarte Urządzenie odpowie SMS o treści ustawkarte ok. Od tego momentu wszystkie dane będą zapisywane na karcie pamięci urządzenia z częstotliwością taką, jak została ustawiona przy ustawieniu wysyłania danych przez GPRS na serwer. Moduł GSM przejdzie w stan czuwania. 5. Aby wyłączyć zapis danych na karcie pamięci urządzenia i przejść do trybu poprzedniego, tj wysyłania danych przez GPRS na serwer wyślij SMS o treści: ustawkarte+hasło(spacja)2 przykład: jeśli hasło urządzenia to wyślij SMS o treści: setsd Urządzenie odpowie SMS o treści ustawkarte ok. Od tej chwili zapis danych na karcie pamięci zostaje wyłączony, dane będą wysyłane przez GPRS w czasie rzeczywistym zgodnie z ustawiona częstotliwością. 6. Aby wysłać na serwer zapisane na karcie pamięci dane i jednocześnie rozpocząć wysyłanie danych w czasie rzeczywistym, zgodnie z ustawiona częstotliwością, wyślij SMS o treści: sustawkarte+hasło(spacja)3 przykład: jeśli hasło urządzenia to wyślij SMS o treści: ustawkarte Urządzenie odpowie SMS o treści ustawkarte ok. Po tym ustawieniu wszystkie zapisane na karcie pamięci dane zostaną wysłane przez GPRS na serwer, urządzenie jednocześnie zacznie wysyłać dane w czasie rzeczywistym za pomocą GPRS, zgodnie z ustawioną częstotliwością. 7. Aby wyłączyć funkcje związane z kartą pamięci wyślij komendę SMS o treści: sdzapis+hasło(spacja)0 przykład: jeśli hasło urządzenia to wyślij SMS o treści sdzapis Urządzenie potwierdzi przyjecie ustawień, funkcje związane z karta pamięci zostaną dezaktywowane. Zastosowanie: Zastosowanie zapisu danych na karcie pamięci umożliwia zdecydowane ograniczenie kosztów użytkowania urządzenia poprzez wysłanie wszystkich zapisanych danych w ciągu krótkiego czasu (od kilku sekund do kilku minut w zależności od ilości danych). Oszczędności będą szczególnie zauważalne podczas używania urządzenia za granicą (w roamingu). Ponadto poprzez wyłączenie wysyłania danych w czasie rzeczywistym i przestawienie zapisu na karcie oszczędzamy baterie, ponieważ pracuje tylko moduł GPS a moduł GSM przechodzi w stan czuwania. Ustawienia tego można dokonać również przez Internet, bez konieczności wysyłania SMS.

22 27. Konfiguracja MMS 1. Podłącz kamerę do urządzenia (ważne aby w urządzeniu JP-2 znajdowała się prawidłowo zainstalowana karta microsd) 2. Ustaw numer nadzorujący (ważne aby numer nadzorujący miał możliwość odbioru wiadomości MMS) Treść komendy: Admin123456(spacja)numer telefonu Przykładowa treść wiadomości SMS jeżeli nasz numer telefonu to : "Admin " 3. Ustaw punkt dostępu wiadomości, adres proxy, port oraz stronę główną Treść komendy: Ustawmms123456(spacja)apn mms(spacja)iproxy(spacja)port(spacja)adres Przykładowa treść wiadomości SMS dla konfiguracji MMS w sieci: ORANGE: Ustawmms mms mms.orange.pl T-MOBILE: Ustawmms mms mms/servlets/mms PLAY: Ustawmms mms /mms/wapenc PLUS: Ustawmms mms mms.plusgsm.pl: Ustaw częstotliwość i ilość wiadomości MMS, jaką chcesz otrzymać Treść komendy: Mms123456(spacja)XX(spacja)YY XX - częstotliwość (w sekundach) YY - ilość (wiadomości mms) Przykładowa treść wiadomości SMS nakazująca wysłać 5 wiadomości MMS w 120 sekundowych odstępach czasu: Mms Konfiguracja RFID Wykorzystanie czytnika kart RFID pozwala w szybki i wygodny sposób na uruchomienie "zabezpieczonego" pojazdu w trybie "pilnujauta" oraz daje nam możliwość bardzo precyzyjnego rejestrowania czasu pracy kierowcy. Każdy z wysyłanych raportów (SMS, GPRS) zawiera w sobie numer karty która "uruchomiła" pojazd. 1. Przypisanie karty do urządzenia: Treść komendy: wlaczrfid123456(spacja)numer karty Przykładowa treść wiadomości SMS dla numeru karty : wlaczrfid Usunięcie przypisanej karty: Treść komendy: wylrfid123456(spacja)numer karty

23 Przykładowa treść wiadomości SMS dla numeru karty : wylrfid Sprawdzenie numerów przypisanych kart: Treść komendy: listarfid W odpowiedzi otrzymamy wiadomość SMS z listą numerów przypisanych kart 4. Sprawdzenie aktywności funkcji RFID: Treść komendy: sprawdzrfid W odpowiedzi otrzymamy wiadomość SMS z informacją ON/OFF 5. Włączenie/wyłączenie funkcji RFID: Treść komendy włączenie: rfid Treść komendy wyłącznie: rfid

24 29. Alert brak GPS Funkcja dodana Aby aktywować alert o braku sygnału (zasięgu) GPS wyślij SMS o treści: brakgps+hasło(spacja)1 przykład: jeśli hasło urządzenie to: wyślij SMS o treści: brakgps tryb zostanie aktywowany W przypadku braku zasięgu GPS użytkownik otrzyma SMS o treści: Aby wyłączyć alert GPS wyślij SMS o treści: brakgps+hasło(spacja)0 przykład: jeśli hasło urządzenie to: wyślij SMS o treści: brakgps tryb zostanie wyłączony Funkcja ta znajdzie szczególne zastosowanie w przypadku celowego zagłuszania sygnału GPS. 30. Specyfikacja urządzenia Wymiary 82 x 82 x 28 mm Waga 195g GPS SIRF3 Dokładność GPS 5 metrów Czułość GPS -159 dbm Zasilanie wejście 9-36V Zasilanie wyjście Bateria 3.7V 1100mAh Li-ion Czas działania Ok 50 godzin Wilgotność 5%-95% nie skondensowana Temperatura przechowywania -40st C do + 85 st C Temperatura działania -20st C do + 55 st C 31. Szybkie uruchomienie urządzenia do działania z serwerem 1. Wyłącz PIN na karcie SIM, która jest w urządzeniu 2. Po włożeniu karty SIM do urządzenia wyślij SMS ze swojego telefonu na numer znajdujący się w urządzeniu o treści imei Zostanie odesłany między innymi numer IMEI który należy użyć do aktywacji na serwerze (więcej na ten temat w instrukcji serwer online) 3. Wyślij ze swojego telefonu SMS o treści: start urządzenie odpowiem start ok

25 4. Wyślij ze swojego telefonu SMS o treści: pktdostepu123456(spacja)internet (jeśli posiadasz kartę z APN internet). Urządzenie odpowie: pktdostepu OK 5. Wyślij SMS o treści: ipadres123456(spacja)gps.pilnujauta.pl(spacja)10000 urządzenie odpowie ipadres OK 6. Wyślij SMS o treści: raport060s***razy urządzenie wyśle potwierdzającego SMSa. Jest to szybkie uruchomienie! Wszystkie ww komendy i funkcje są opisane w powyższej instrukcji obsługi. Jeśli przed szybkim uruchomieniem dokonałeś jakiś zmian w urządzeniu (jak np. zmiana standardowego hasła urządzenia na swoje własne) uwzględnij te zmiany w komendach! Szybkie uruchomienie zostało dodane ze względu na klientów, którzy mają chroniczną niechęć do czytania instrukcji obsługi :) Zdecydowanie zalecamy przeczytanie instrukcji obsługi. 32. Problemy & Rozwiązania Problem Niemożliwe włączenie Zawieszenie nieudane Rozwiązanie Sprawdź baterie, upewnij się, że jest naładowana i poprawnie zainstalowana. Proszę na nowo ustawić autoryzowany numer lub zresetować ustawienia. Nieudane monitorowanie Sprawdź, czy jest ustawiony autoryzowany numer. Raport z lokalizacji pokazuje zera Urządzenie nie wysyła danych, dzwoniąc pojawia się komunikat, że abonent jest niedostępny Umieść jednostkę na zewnątrz budynku szczególnie podczas jej uruchamiania. Budynki mogą zakłócać sygnał GPS Proszę sprawdzić podłączenie urządzenia do zasilania, baterie, styki od baterii oraz styki pod karta sim. W przypadku zauważenia nieprawidłowości proszę delikatnie podgiąć styki
