JEDNOSTKA PROJEKTOWA: MISIÓRNY ARCHITEKCI BIURO PROJEKTOWE MGR INś. ARCH. PAWEŁ MISIÓRNY, UL.DĄBROWSKIEGO 8, PIŁA OŚWIADCZENIE

Transkrypt

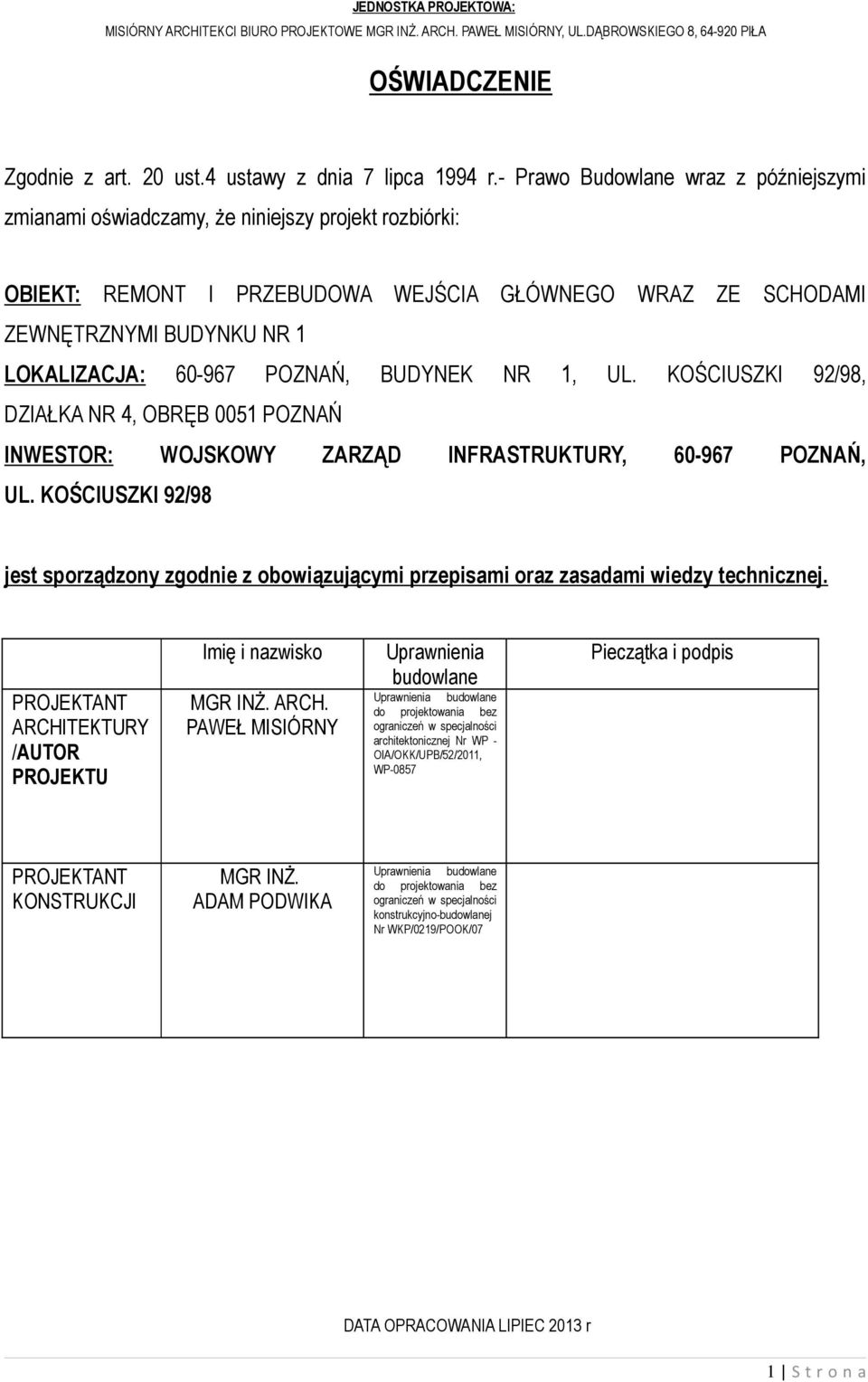

1 OŚWIADCZENIE Zgodnie z art. 20 ust.4 ustawy z dnia 7 lipca 1994 r.- Prawo Budowlane wraz z późniejszymi zmianami oświadczamy, Ŝe niniejszy projekt rozbiórki: OBIEKT: REMONT I PRZEBUDOWA WEJŚCIA GŁÓWNEGO WRAZ ZE SCHODAMI ZEWNĘTRZNYMI BUDYNKU NR 1 LOKALIZACJA: POZNAŃ, BUDYNEK NR 1, UL. KOŚCIUSZKI 92/98, DZIAŁKA NR 4, OBRĘB 0051 POZNAŃ INWESTOR: WOJSKOWY ZARZĄD INFRASTRUKTURY, POZNAŃ, UL. KOŚCIUSZKI 92/98 jest sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTANT ARCHITEKTURY /AUTOR PROJEKTU Imię i nazwisko MGR INś. ARCH. PAWEŁ MISIÓRNY Uprawnienia budowlane Uprawnienia budowlane do projektowania bez ograniczeń w specjalności architektonicznej Nr WP - OIA/OKK/UPB/52/2011, WP-0857 Pieczątka i podpis PROJEKTANT KONSTRUKCJI MGR INś. ADAM PODWIKA Uprawnienia budowlane do projektowania bez ograniczeń w specjalności konstrukcyjno-budowlanej Nr WKP/0219/POOK/07 DATA OPRACOWANIA LIPIEC 2013 r 1 S t r o n a

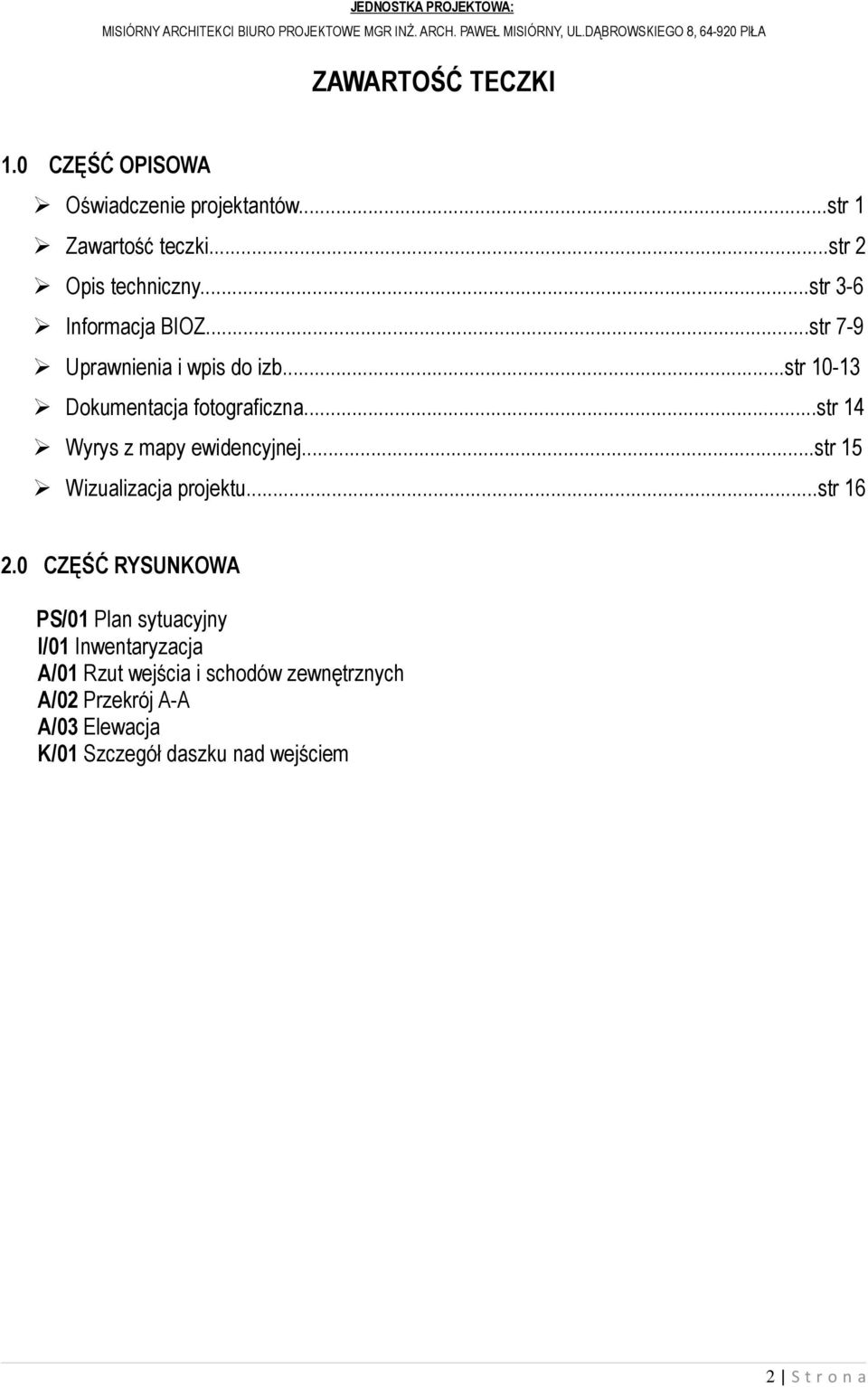

2 ZAWARTOŚĆ TECZKI 1.0 CZĘŚĆ OPISOWA Oświadczenie projektantów...str 1 Zawartość teczki...str 2 Opis techniczny...str 3-6 Informacja BIOZ...str 7-9 Uprawnienia i wpis do izb...str Dokumentacja fotograficzna...str 14 Wyrys z mapy ewidencyjnej...str 15 Wizualizacja projektu...str CZĘŚĆ RYSUNKOWA PS/01 Plan sytuacyjny I/01 Inwentaryzacja A/01 Rzut wejścia i schodów zewnętrznych A/02 Przekrój A-A A/03 Elewacja K/01 Szczegół daszku nad wejściem 2 S t r o n a

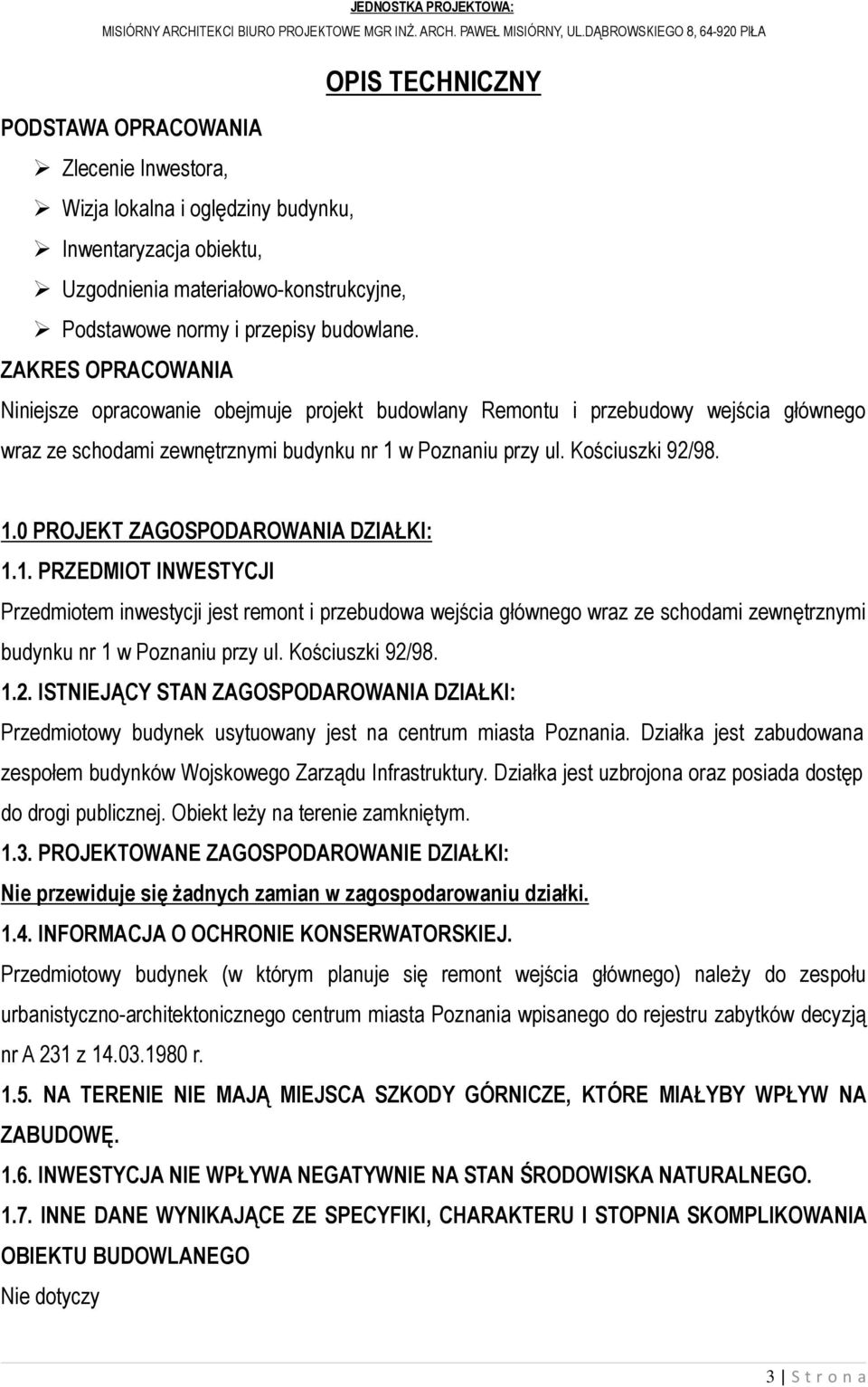

3 OPIS TECHNICZNY PODSTAWA OPRACOWANIA Zlecenie Inwestora, Wizja lokalna i oględziny budynku, Inwentaryzacja obiektu, Uzgodnienia materiałowo-konstrukcyjne, Podstawowe normy i przepisy budowlane. ZAKRES OPRACOWANIA Niniejsze opracowanie obejmuje projekt budowlany Remontu i przebudowy wejścia głównego wraz ze schodami zewnętrznymi budynku nr 1 w Poznaniu przy ul. Kościuszki 92/ PROJEKT ZAGOSPODAROWANIA DZIAŁKI: 1.1. PRZEDMIOT INWESTYCJI Przedmiotem inwestycji jest remont i przebudowa wejścia głównego wraz ze schodami zewnętrznymi budynku nr 1 w Poznaniu przy ul. Kościuszki 92/ ISTNIEJĄCY STAN ZAGOSPODAROWANIA DZIAŁKI: Przedmiotowy budynek usytuowany jest na centrum miasta Poznania. Działka jest zabudowana zespołem budynków Wojskowego Zarządu Infrastruktury. Działka jest uzbrojona oraz posiada dostęp do drogi publicznej. Obiekt leŝy na terenie zamkniętym PROJEKTOWANE ZAGOSPODAROWANIE DZIAŁKI: Nie przewiduje się Ŝadnych zamian w zagospodarowaniu działki INFORMACJA O OCHRONIE KONSERWATORSKIEJ. Przedmiotowy budynek (w którym planuje się remont wejścia głównego) naleŝy do zespołu urbanistyczno-architektonicznego centrum miasta Poznania wpisanego do rejestru zabytków decyzją nr A 231 z r NA TERENIE NIE MAJĄ MIEJSCA SZKODY GÓRNICZE, KTÓRE MIAŁYBY WPŁYW NA ZABUDOWĘ INWESTYCJA NIE WPŁYWA NEGATYWNIE NA STAN ŚRODOWISKA NATURALNEGO INNE DANE WYNIKAJĄCE ZE SPECYFIKI, CHARAKTERU I STOPNIA SKOMPLIKOWANIA OBIEKTU BUDOWLANEGO Nie dotyczy 3 S t r o n a

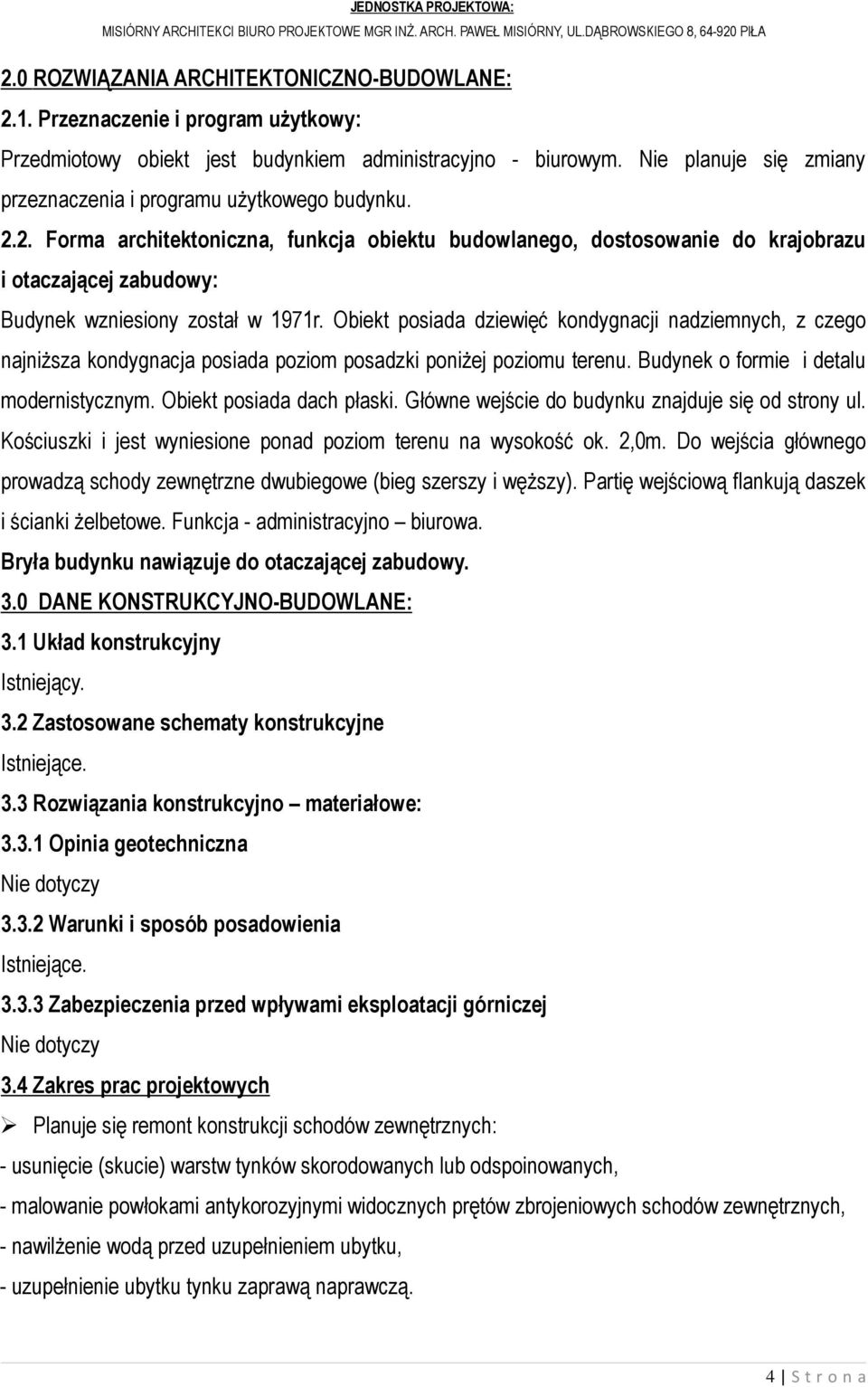

4 2.0 ROZWIĄZANIA ARCHITEKTONICZNO-BUDOWLANE: 2.1. Przeznaczenie i program uŝytkowy: Przedmiotowy obiekt jest budynkiem administracyjno - biurowym. Nie planuje się zmiany przeznaczenia i programu uŝytkowego budynku Forma architektoniczna, funkcja obiektu budowlanego, dostosowanie do krajobrazu i otaczającej zabudowy: Budynek wzniesiony został w 1971r. Obiekt posiada dziewięć kondygnacji nadziemnych, z czego najniŝsza kondygnacja posiada poziom posadzki poniŝej poziomu terenu. Budynek o formie i detalu modernistycznym. Obiekt posiada dach płaski. Główne wejście do budynku znajduje się od strony ul. Kościuszki i jest wyniesione ponad poziom terenu na wysokość ok. 2,0m. Do wejścia głównego prowadzą schody zewnętrzne dwubiegowe (bieg szerszy i węŝszy). Partię wejściową flankują daszek i ścianki Ŝelbetowe. Funkcja - administracyjno biurowa. Bryła budynku nawiązuje do otaczającej zabudowy. 3.0 DANE KONSTRUKCYJNO-BUDOWLANE: 3.1 Układ konstrukcyjny Istniejący. 3.2 Zastosowane schematy konstrukcyjne Istniejące. 3.3 Rozwiązania konstrukcyjno materiałowe: Opinia geotechniczna Nie dotyczy Warunki i sposób posadowienia Istniejące Zabezpieczenia przed wpływami eksploatacji górniczej Nie dotyczy 3.4 Zakres prac projektowych Planuje się remont konstrukcji schodów zewnętrznych: - usunięcie (skucie) warstw tynków skorodowanych lub odspoinowanych, - malowanie powłokami antykorozyjnymi widocznych prętów zbrojeniowych schodów zewnętrznych, - nawilŝenie wodą przed uzupełnieniem ubytku, - uzupełnienie ubytku tynku zaprawą naprawczą. 4 S t r o n a

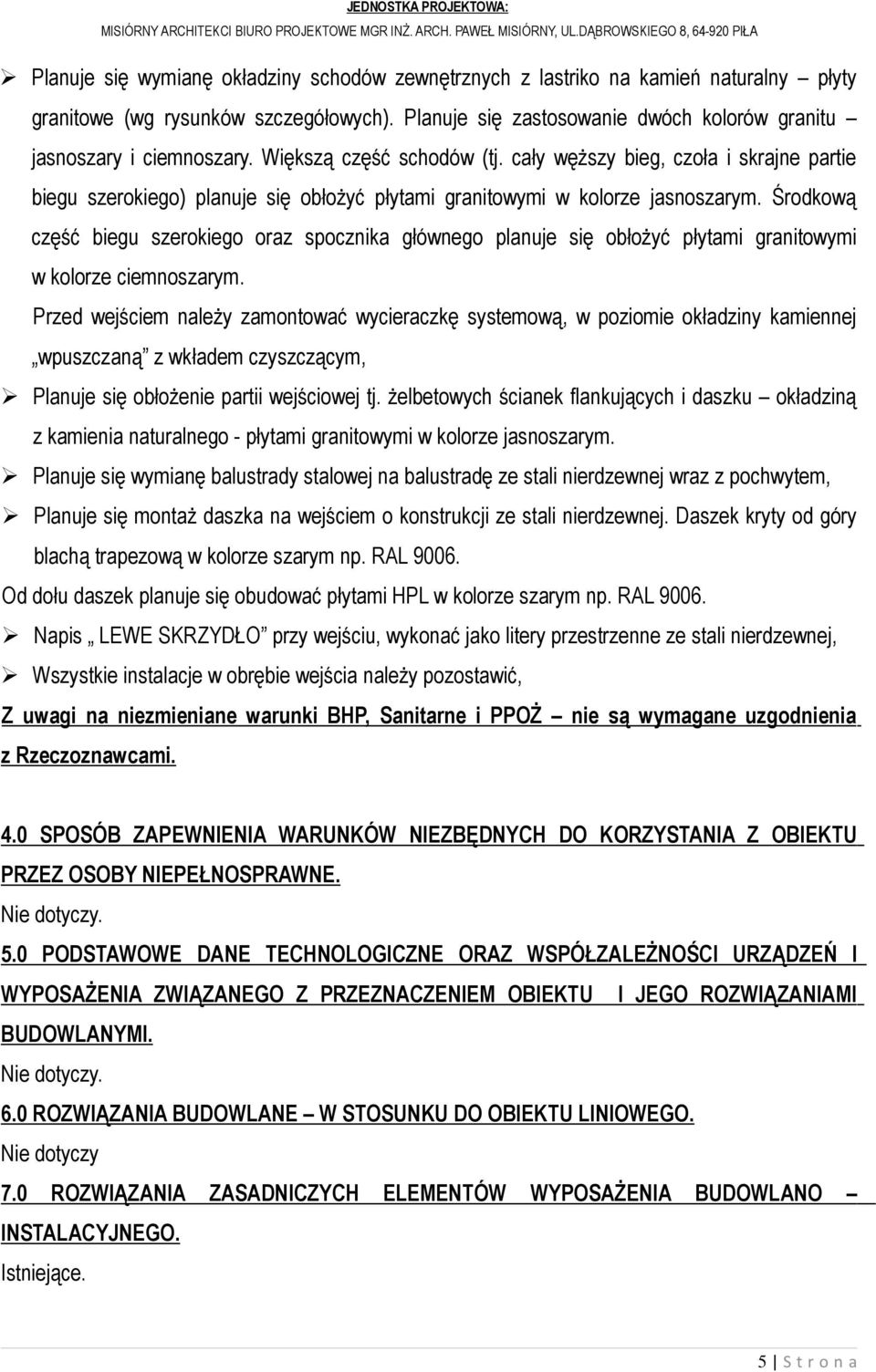

5 Planuje się wymianę okładziny schodów zewnętrznych z lastriko na kamień naturalny płyty granitowe (wg rysunków szczegółowych). Planuje się zastosowanie dwóch kolorów granitu jasnoszary i ciemnoszary. Większą część schodów (tj. cały węŝszy bieg, czoła i skrajne partie biegu szerokiego) planuje się obłoŝyć płytami granitowymi w kolorze jasnoszarym. Środkową część biegu szerokiego oraz spocznika głównego planuje się obłoŝyć płytami granitowymi w kolorze ciemnoszarym. Przed wejściem naleŝy zamontować wycieraczkę systemową, w poziomie okładziny kamiennej wpuszczaną z wkładem czyszczącym, Planuje się obłoŝenie partii wejściowej tj. Ŝelbetowych ścianek flankujących i daszku okładziną z kamienia naturalnego - płytami granitowymi w kolorze jasnoszarym. Planuje się wymianę balustrady stalowej na balustradę ze stali nierdzewnej wraz z pochwytem, Planuje się montaŝ daszka na wejściem o konstrukcji ze stali nierdzewnej. Daszek kryty od góry blachą trapezową w kolorze szarym np. RAL Od dołu daszek planuje się obudować płytami HPL w kolorze szarym np. RAL Napis LEWE SKRZYDŁO przy wejściu, wykonać jako litery przestrzenne ze stali nierdzewnej, Wszystkie instalacje w obrębie wejścia naleŝy pozostawić, Z uwagi na niezmieniane warunki BHP, Sanitarne i PPOś nie są wymagane uzgodnienia z Rzeczoznawcami. 4.0 SPOSÓB ZAPEWNIENIA WARUNKÓW NIEZBĘDNYCH DO KORZYSTANIA Z OBIEKTU PRZEZ OSOBY NIEPEŁNOSPRAWNE. Nie dotyczy. 5.0 PODSTAWOWE DANE TECHNOLOGICZNE ORAZ WSPÓŁZALEśNOŚCI URZĄDZEŃ I WYPOSAśENIA ZWIĄZANEGO Z PRZEZNACZENIEM OBIEKTU I JEGO ROZWIĄZANIAMI BUDOWLANYMI. Nie dotyczy. 6.0 ROZWIĄZANIA BUDOWLANE W STOSUNKU DO OBIEKTU LINIOWEGO. Nie dotyczy 7.0 ROZWIĄZANIA ZASADNICZYCH ELEMENTÓW WYPOSAśENIA BUDOWLANO INSTALACYJNEGO. Istniejące. 5 S t r o n a

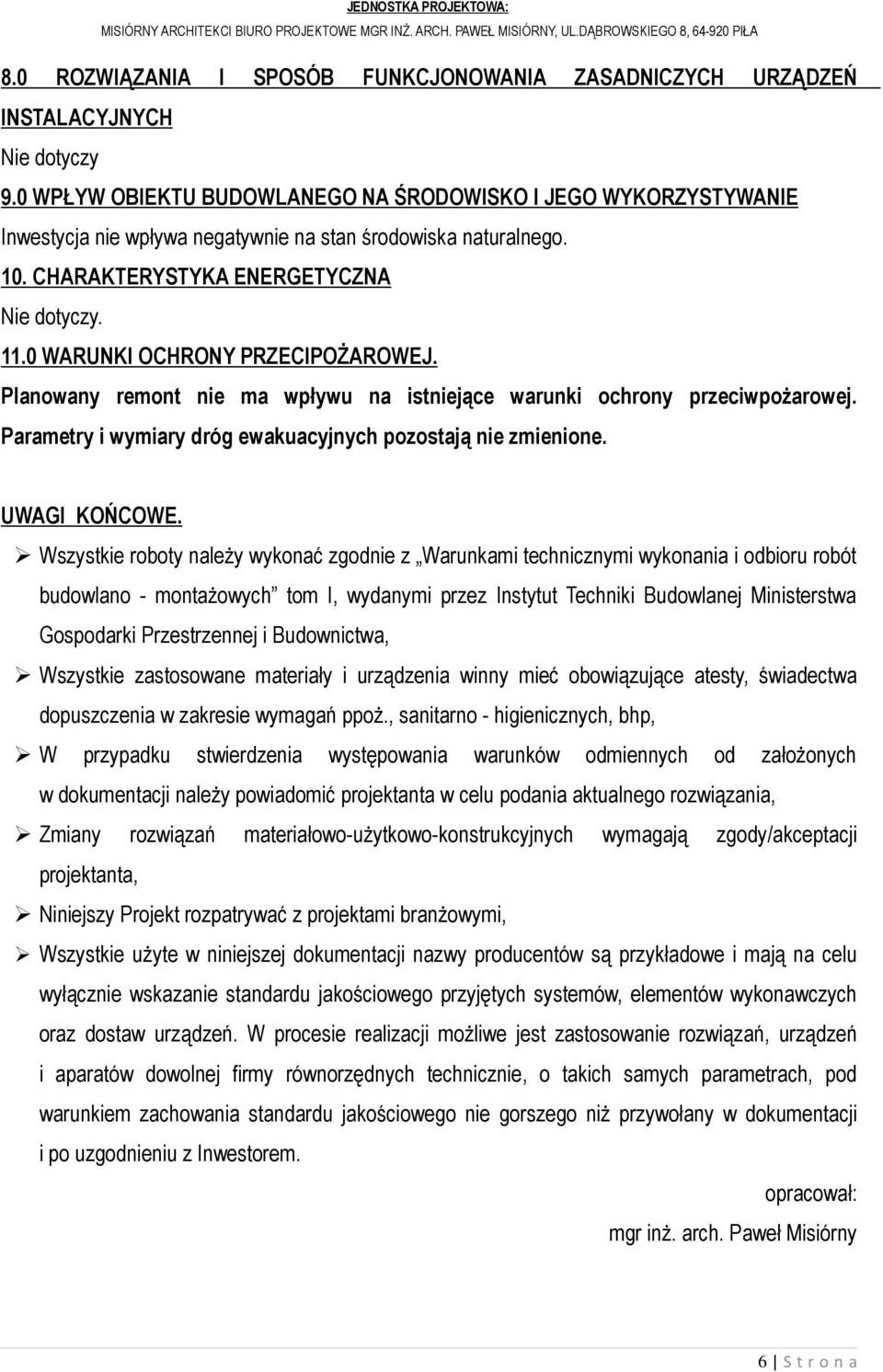

6 8.0 ROZWIĄZANIA I SPOSÓB FUNKCJONOWANIA ZASADNICZYCH URZĄDZEŃ INSTALACYJNYCH Nie dotyczy 9.0 WPŁYW OBIEKTU BUDOWLANEGO NA ŚRODOWISKO I JEGO WYKORZYSTYWANIE Inwestycja nie wpływa negatywnie na stan środowiska naturalnego. 10. CHARAKTERYSTYKA ENERGETYCZNA Nie dotyczy WARUNKI OCHRONY PRZECIPOśAROWEJ. Planowany remont nie ma wpływu na istniejące warunki ochrony przeciwpoŝarowej. Parametry i wymiary dróg ewakuacyjnych pozostają nie zmienione. UWAGI KOŃCOWE. Wszystkie roboty naleŝy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano - montaŝowych tom I, wydanymi przez Instytut Techniki Budowlanej Ministerstwa Gospodarki Przestrzennej i Budownictwa, Wszystkie zastosowane materiały i urządzenia winny mieć obowiązujące atesty, świadectwa dopuszczenia w zakresie wymagań ppoŝ., sanitarno - higienicznych, bhp, W przypadku stwierdzenia występowania warunków odmiennych od załoŝonych w dokumentacji naleŝy powiadomić projektanta w celu podania aktualnego rozwiązania, Zmiany rozwiązań materiałowo-uŝytkowo-konstrukcyjnych wymagają zgody/akceptacji projektanta, Niniejszy Projekt rozpatrywać z projektami branŝowymi, Wszystkie uŝyte w niniejszej dokumentacji nazwy producentów są przykładowe i mają na celu wyłącznie wskazanie standardu jakościowego przyjętych systemów, elementów wykonawczych oraz dostaw urządzeń. W procesie realizacji moŝliwe jest zastosowanie rozwiązań, urządzeń i aparatów dowolnej firmy równorzędnych technicznie, o takich samych parametrach, pod warunkiem zachowania standardu jakościowego nie gorszego niŝ przywołany w dokumentacji i po uzgodnieniu z Inwestorem. opracował: mgr inŝ. arch. Paweł Misiórny 6 S t r o n a

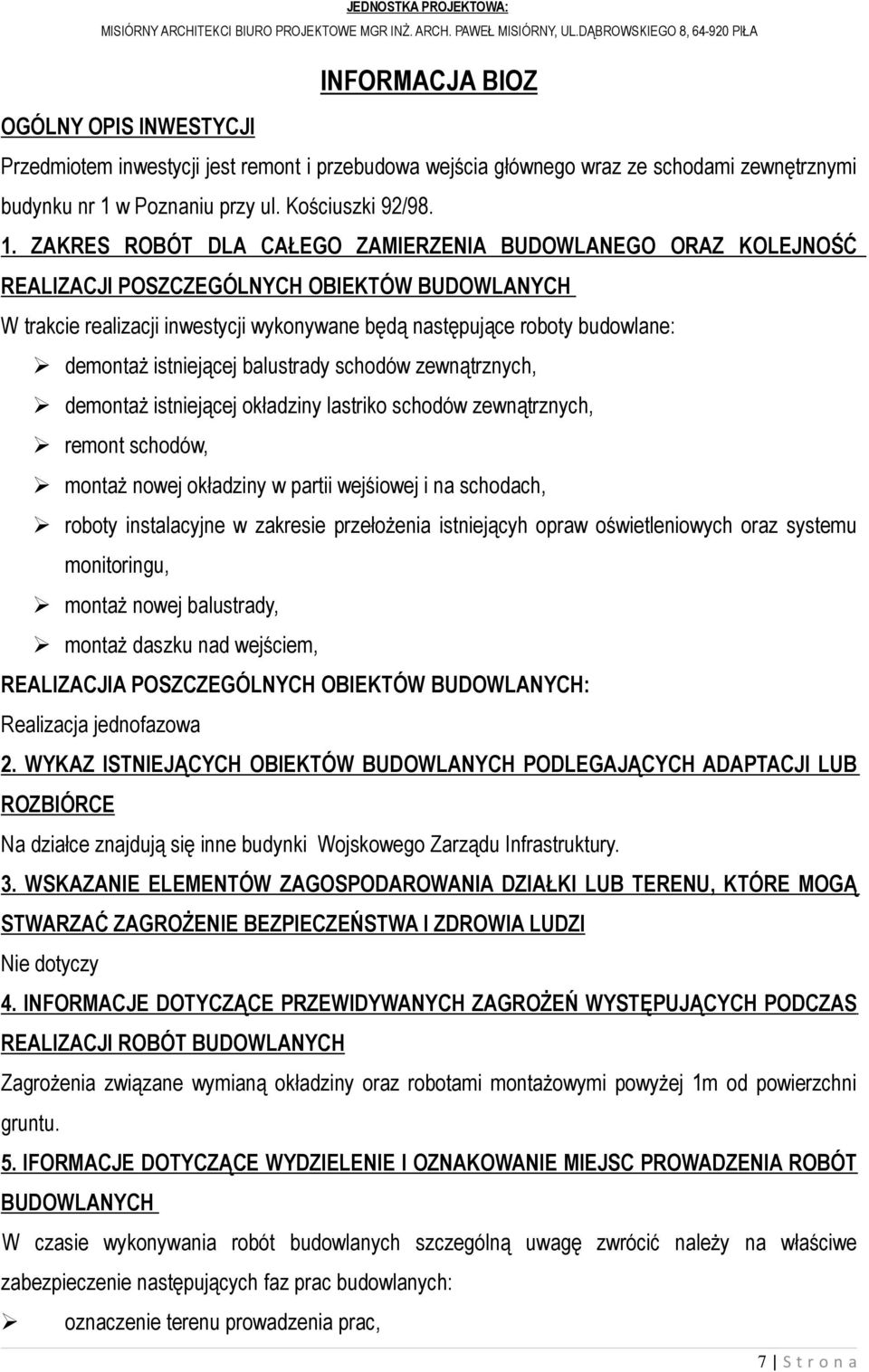

7 INFORMACJA BIOZ OGÓLNY OPIS INWESTYCJI Przedmiotem inwestycji jest remont i przebudowa wejścia głównego wraz ze schodami zewnętrznymi budynku nr 1 w Poznaniu przy ul. Kościuszki 92/ ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW BUDOWLANYCH W trakcie realizacji inwestycji wykonywane będą następujące roboty budowlane: demontaŝ istniejącej balustrady schodów zewnątrznych, demontaŝ istniejącej okładziny lastriko schodów zewnątrznych, remont schodów, montaŝ nowej okładziny w partii wejśiowej i na schodach, roboty instalacyjne w zakresie przełoŝenia istniejącyh opraw oświetleniowych oraz systemu monitoringu, montaŝ nowej balustrady, montaŝ daszku nad wejściem, REALIZACJIA POSZCZEGÓLNYCH OBIEKTÓW BUDOWLANYCH: Realizacja jednofazowa 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH PODLEGAJĄCYCH ADAPTACJI LUB ROZBIÓRCE Na działce znajdują się inne budynki Wojskowego Zarządu Infrastruktury. 3. WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROśENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI Nie dotyczy 4. INFORMACJE DOTYCZĄCE PRZEWIDYWANYCH ZAGROśEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH ZagroŜenia związane wymianą okładziny oraz robotami montaŝowymi powyŝej 1m od powierzchni gruntu. 5. IFORMACJE DOTYCZĄCE WYDZIELENIE I OZNAKOWANIE MIEJSC PROWADZENIA ROBÓT BUDOWLANYCH W czasie wykonywania robót budowlanych szczególną uwagę zwrócić naleŝy na właściwe zabezpieczenie następujących faz prac budowlanych: oznaczenie terenu prowadzenia prac, 7 S t r o n a

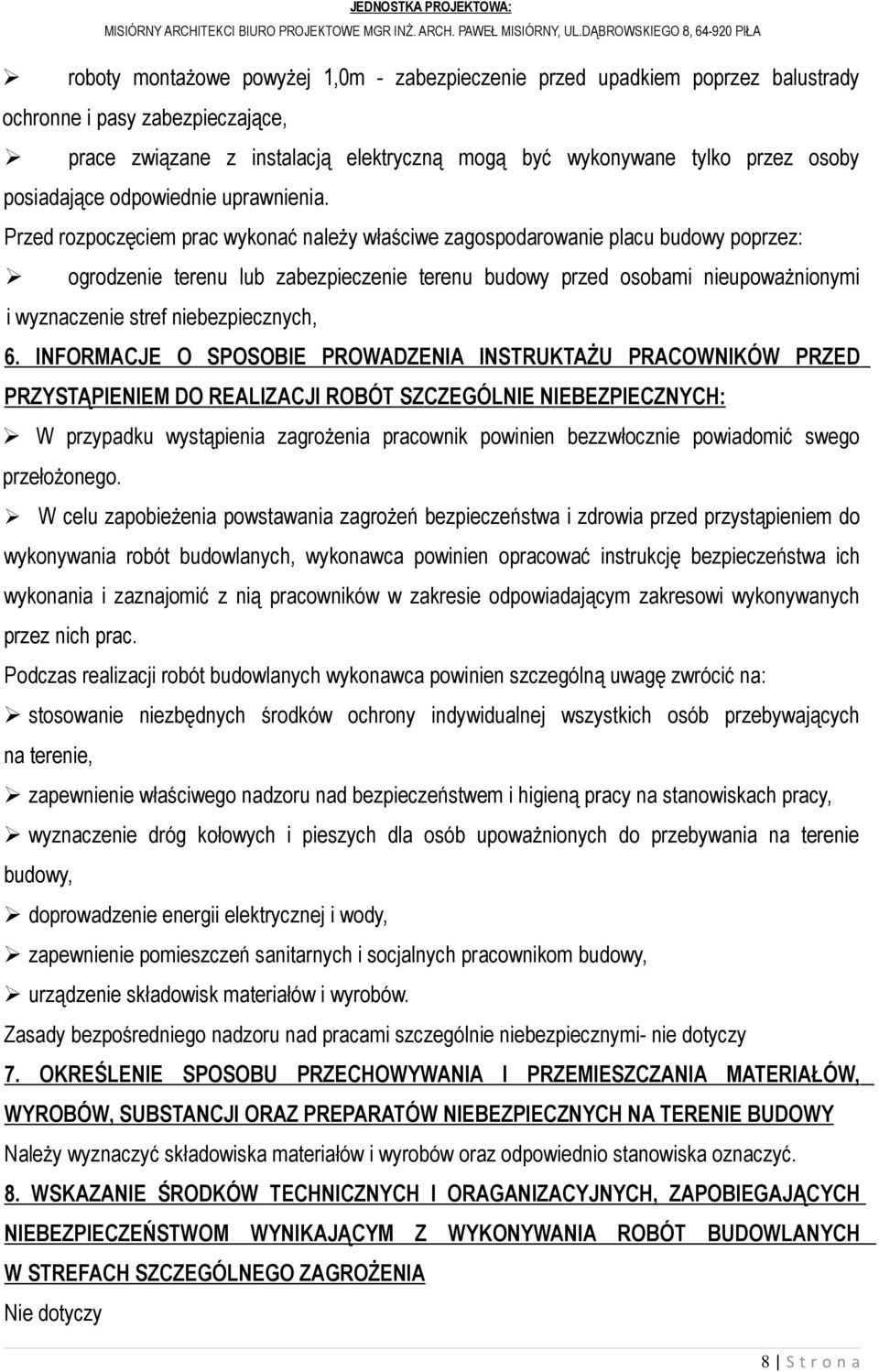

8 roboty montaŝowe powyŝej 1,0m - zabezpieczenie przed upadkiem poprzez balustrady ochronne i pasy zabezpieczające, prace związane z instalacją elektryczną mogą być wykonywane tylko przez osoby posiadające odpowiednie uprawnienia. Przed rozpoczęciem prac wykonać naleŝy właściwe zagospodarowanie placu budowy poprzez: ogrodzenie terenu lub zabezpieczenie terenu budowy przed osobami nieupowaŝnionymi i wyznaczenie stref niebezpiecznych, 6. INFORMACJE O SPOSOBIE PROWADZENIA INSTRUKTAśU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH: W przypadku wystąpienia zagroŝenia pracownik powinien bezzwłocznie powiadomić swego przełoŝonego. W celu zapobieŝenia powstawania zagroŝeń bezpieczeństwa i zdrowia przed przystąpieniem do wykonywania robót budowlanych, wykonawca powinien opracować instrukcję bezpieczeństwa ich wykonania i zaznajomić z nią pracowników w zakresie odpowiadającym zakresowi wykonywanych przez nich prac. Podczas realizacji robót budowlanych wykonawca powinien szczególną uwagę zwrócić na: stosowanie niezbędnych środków ochrony indywidualnej wszystkich osób przebywających na terenie, zapewnienie właściwego nadzoru nad bezpieczeństwem i higieną pracy na stanowiskach pracy, wyznaczenie dróg kołowych i pieszych dla osób upowaŝnionych do przebywania na terenie budowy, doprowadzenie energii elektrycznej i wody, zapewnienie pomieszczeń sanitarnych i socjalnych pracownikom budowy, urządzenie składowisk materiałów i wyrobów. Zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi- nie dotyczy 7. OKREŚLENIE SPOSOBU PRZECHOWYWANIA I PRZEMIESZCZANIA MATERIAŁÓW, WYROBÓW, SUBSTANCJI ORAZ PREPARATÓW NIEBEZPIECZNYCH NA TERENIE BUDOWY NaleŜy wyznaczyć składowiska materiałów i wyrobów oraz odpowiednio stanowiska oznaczyć. 8. WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORAGANIZACYJNYCH, ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROśENIA Nie dotyczy 8 S t r o n a

9 9. WSKAZANIE MIEJSCA PRZECHOWYWANIA DOKUMENTACJI BUDOWY ORAZ DOKUMENTÓW NIEZBĘDNYCH DO PRAWIDŁOWEJ EKPLOATACJI MASZYN I INNYCH URZĄDZEŃ TECHNICZNYCH. NaleŜy wyznaczyć miejsce do przechowywania dokumentacji budowy, w celu zabezpieczenia dokumentacji przed wpływem warunków atmosferycznych bądź innych uszkodzeń. O wszystkich zauwaŝonych nieprawidłowościach lub niezgodnościach z załoŝeniami projektowymi naleŝy niezwłocznie zawiadomić projektanta. Wszystkie prace prowadzone muszą być zgodne z przepisami BHP - w szczególności Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych, instrukcjami montaŝu i innymi przepisami. opracował: mgr inŝ. arch. Paweł Misiórny 9 S t r o n a

10 10 S t r o n a

11 11 S t r o n a

12 12 S t r o n a

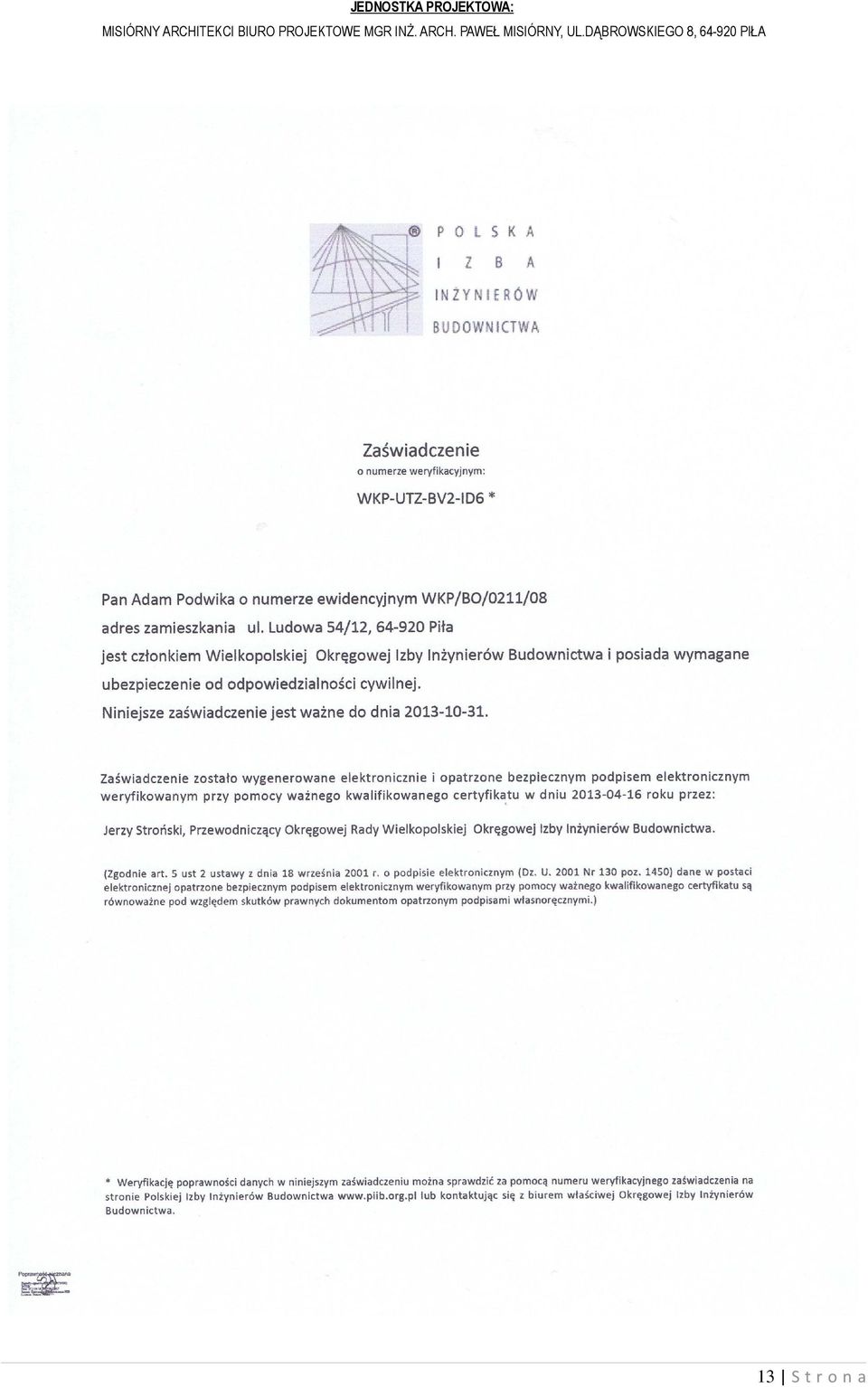

13 13 S t r o n a

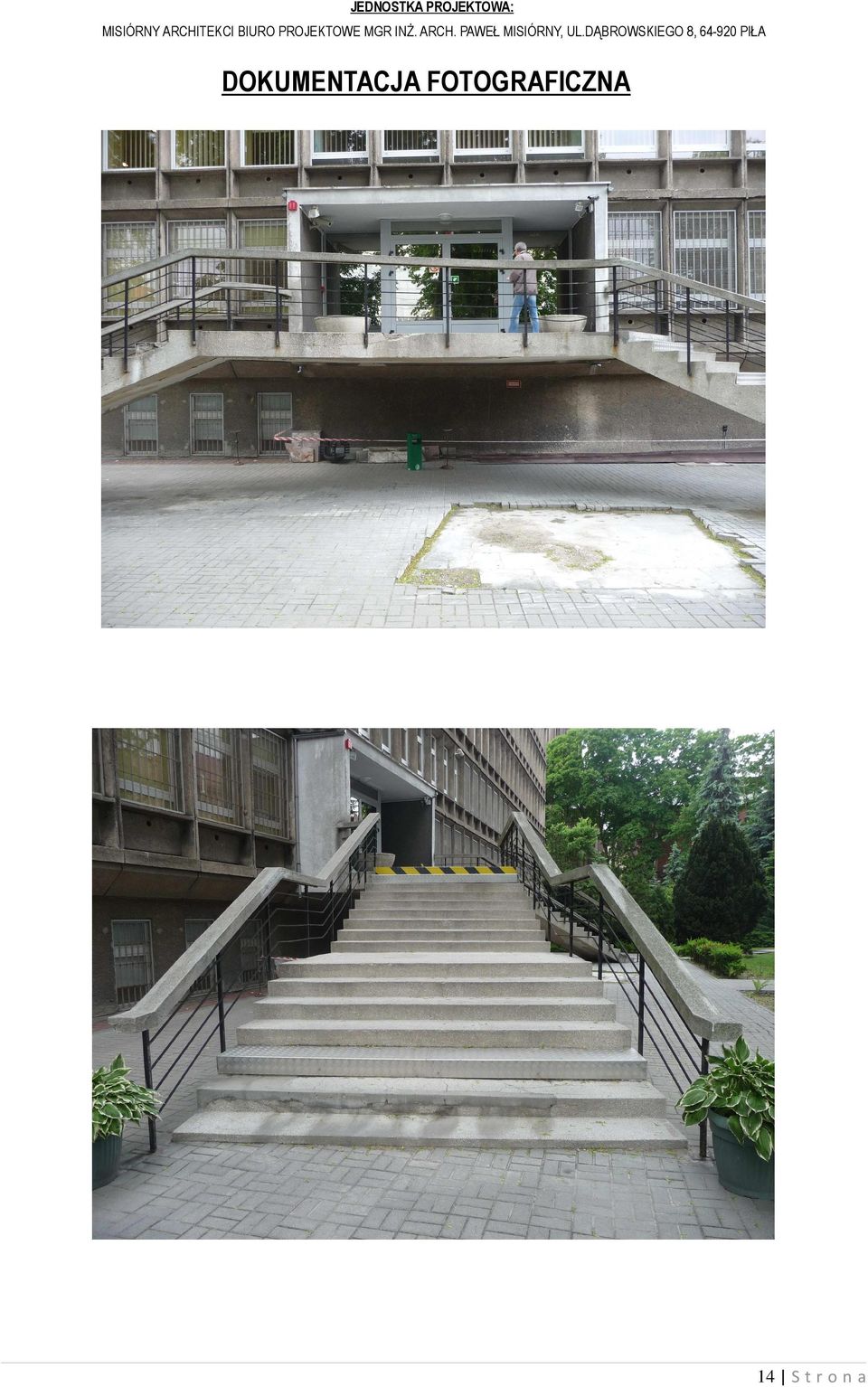

14 JEDNOSTKA PROJEKTOWA: DOKUMENTACJA FOTOGRAFICZNA 14 S t r o n a
