MOBILNY SYSTEM ODCZYTU SIECI RADIOMODEMÓW 433MHz OPIS TECHNICZNY

Transkrypt

1 RADIOMODEMÓW 433MHz Opracowanie: ELBIT Firma Innowacyjno-Wdro eniowa Tarnów ul. Krzyska 15

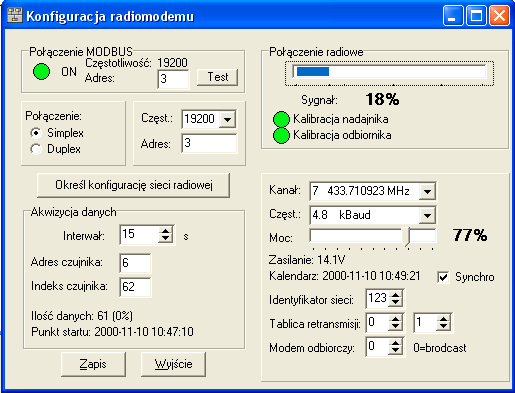

2 System zbudowano z wykorzystaniem radiomodemów MO1 firmy Elbit. Ka dy z nich zainstalowany w odległo ci wi kszej ni wynosi jego zasi g (2km w otwartym terenie). Ka dy modem jest skonfigurowany tak, e samodzielnie odczytuje (z zało onym interwałem czasowym) podł czony do niego czujnik (dowolne urzdzenie z transmisj MODBUS) i zapamituje odczytane dane. Przykładow konfiguracj stacji odczytujcej dane (jednego punktu pomiarowego) temperatury i wilgotnoci zamieszczono na zdjciu obok. Wykorzystano radiomodem MO1 i czujnik CZU2HT oba urzdzenia produkcji firmy Elbit. Dla tego konkretnego projektu ustawiono: - kanał MHz; - czstotliwo danych 4.8kBaud - unikatowy identyfikator sieci 123; Okno ustawie konfiguracyjnych darmowego programu zamieszczonego na stronie internetowej firmy ELBIT (MBUS.EXE) wyglda nastpujco: Jak wida wyłczony jest mechanizm retransmisji (ustawiona transmisja typu brodcast), włczona jest natomiast akwizycja danych z interwałem 15s, z odczytem danych z czujnika o adresie modbusowym równym 6 z rejestru o numerze 62 (w tym przypadku jest to warto wilgotnoci wzgl dnej). Adres radiomodemu ustawiono na warto!" 3 jest to jednocze#nie warto$% adresu w sieci Modbus. 1

3 Podczas programowania ustawie& sie' w programie MBS.EXE wygl(da nast)puj*co: W opisywanym projekcie wykonano sie+ dziesi,ciu takich punktów odczytowych. Maksymalna pami-. radiomodemu wynosi 30kB, co przy np. 12-bitowej warto/ci temperatury lub wilgotno0ci daje pojemno12 około warto3ci. Przy ustawionym interwale czasowym 1 minuta, daje to pojemno dnia ci6głej rejestracji. Jest to jednocze7nie okres czasu, po którm nale8y odczyta9 zarejestrowane dane i wyzerowa: modemy. Odbywa si; to oczywi<cie drog= radiow>. Opracowany w naszej firmie mobilny system do odczytu danych z sieci radiomodemów składa si? z komputera typu laptop wraz z oprogramowaniem do akwizycji tych danych, odbiornika GPS i radiomodemu bazowego podł@czonego bezpoarednio do komputera. 2

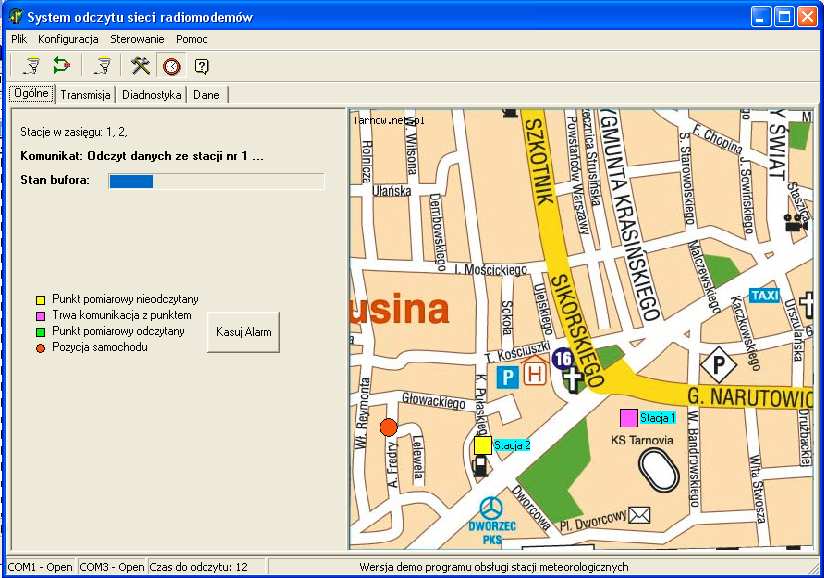

4 Odczyt danych z sieci radiomodemów polega na włbczeniu oprogramowania na komputerze przenocnym i zblideniu sie do kafdego z punków pomiarowych na odległohi odpowiednig (w praktyce w terenie zabudowanym na odległojk ok. 300m.). Program odczytowy (rys. ponilej) po włmczeniu automatycznie, co 1s, wylicza pozycjn samochodu ze stacjo bazowp oraz oblicza odległoqci do zdefiniowanych punktów pomiarowych. JeRli którakolwiek odległost jest mniejsza, niu załovona w parametrach programu, nastwpuje próba połxczenia z radiomodemem punktu pomiarowego i odczyt przechowywanych w nim danych. Cały proces jest na bieyzco wy[wietlany na ekranie. Na mapce zaznaczana jest pozycja samochodu oraz punkty pomiarowe, a tak\e stan ich odczytu. Wszystkie dane pomiarowe (nie tylko te odczytane) mo]na przegl^da_ w postaci wykresów w zakładce Dane. Program generuje te` alarmy przekroczenia zadanych wartoaci. 3

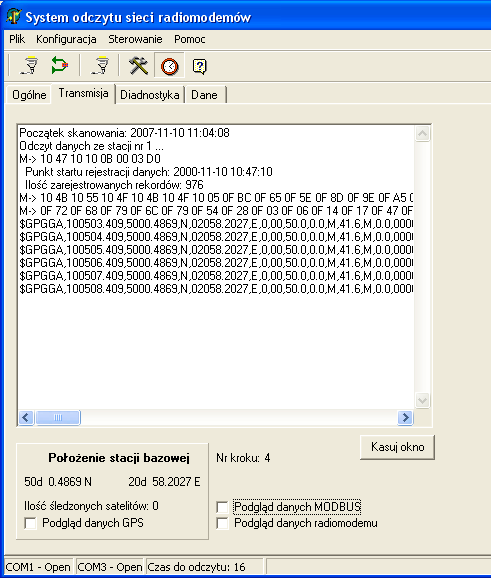

5 W zakładce transmisja w kabdej chwili mocna dokonad podgledu danych przychodzfcych z GPS, transmitowanych i odbieranych sk przez połgczenie Modbus mihdzy komputerem, a radiomodemem bazowym oraz danych przychodzicych z modemów odległych. Jednakje przy normalnej pracy te informacje nie potrzebne. 4

6 Oprogramowanie jest całkowicie przyjazne dla ulytkownika. Mome on bez problemu sam zwinkszao i definiowap iloqr punktów odczytowych i konfiguracjs sieci radiomodemów. W ogólnych ustawieniach programu definiuje sit ilouv punktów odczytowych, odległowx przy której nastypi próba odczytu danych z punktu pomiarowego, adres modbusowy radiomodemu podłzczonego do komputera oraz definicje poszczególnych punktów. MOBILNY SYSTEM ODCZYTU SIECI Dla ka{dego punktu pomiarowego nale y zdefiniowa}: - nazw~ punktu - połoenie geograficzne; - typ czujnika i adres radiomodemu; - ewentualnie progi, wykorzystywane do generowania alarmów. 5
