1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA m OPIS OCHRONNY PL WZORU UŻYTKOWEGO 13) Y1 (21) Numer zgłoszenia: i) Intel7: Urząd Patentowy Rzeczypospolitej Data zgłoszenia: B65F 1/04 Pojemnik na odpady, zwłaszcza farmaceutyczne (43) Zgłoszenie ogłoszono: BUP 07/00 Uprawniony z prawa ochronnego: Instytut Mechanizacji Budownictwa i Górnictwa Skalnego, Warszawa, PL ELWAG Spółdzielnia Pracy, Leszno, PL (45j 0 udzieleniu prawa ochronnego ogłoszono: WUP12/03 Twórcawzoru użytkowego: Ewa Mieczkowska, Katowice, PL Danuta Kasprzak, Katowice, PL Jan Mastalski, Katowice, PL Maria Głowniak, Warszawa, PL Władysław Przywecki, Kościan, PL ' TT Pm

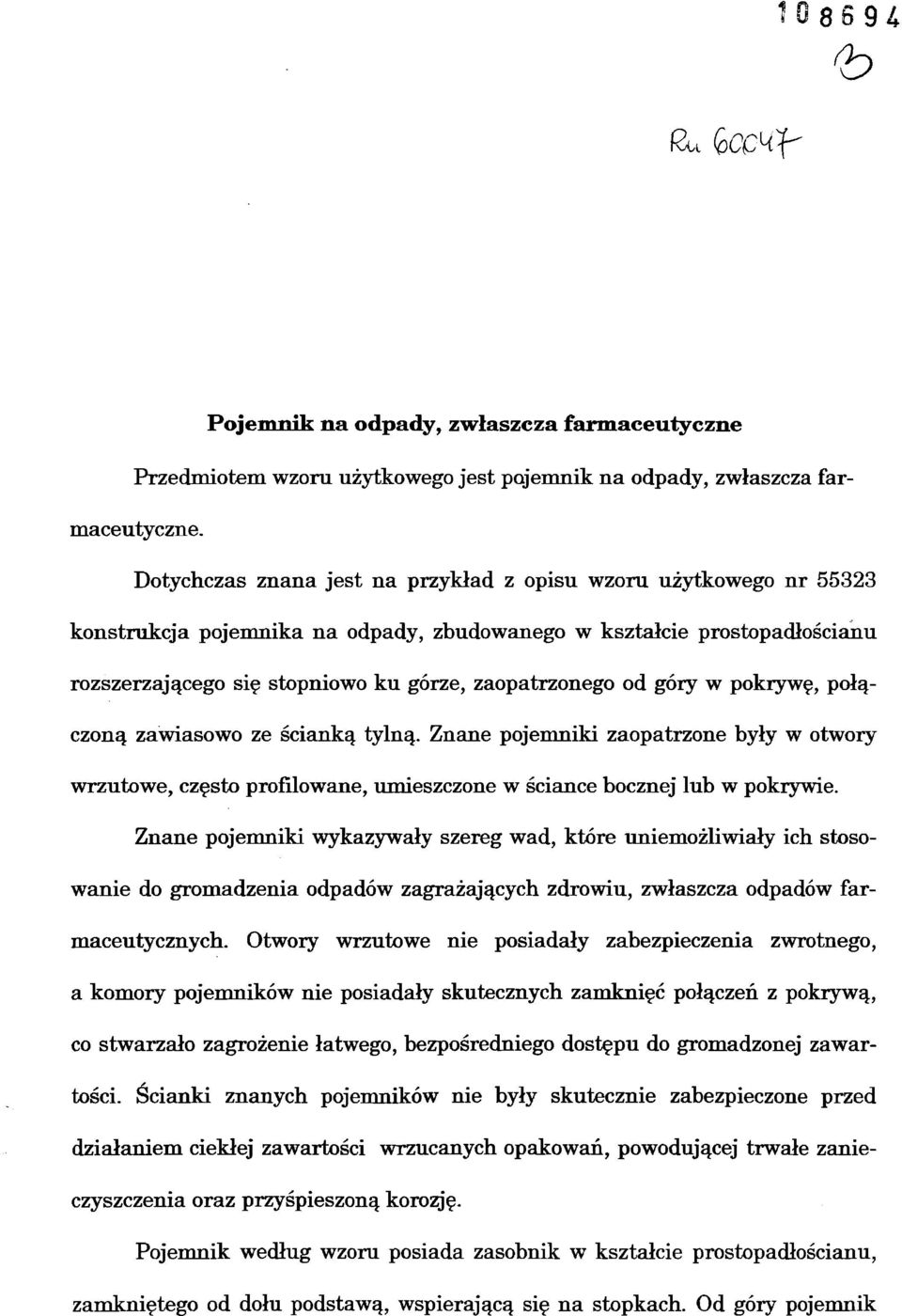

2 Pojemnik na odpady, zwłaszcza farmaceutyczne Przedmiotem wzoru użytkowego jest pojemnik na odpady, zwłaszcza far maceutyczne. Dotychczas znana jest na przykład z opisu wzoru użytkowego nr konstrukcja pojemnika na odpady, zbudowanego w kształcie prostopadłościanu rozszerzającego się stopniowo ku górze, zaopatrzonego od góry w pokrywę, połą czoną zawiasowo ze ścianką tylną. Znane pojemniki zaopatrzone były w otwory wrzutowe, często profilowane, umieszczone w ściance bocznej lub w pokrywie. Znane pojemniki wykazywały szereg wad, które uniemożliwiały ich stoso wanie do gromadzenia odpadów zagrażających zdrowiu, zwłaszcza odpadów far maceutycznych. Otwory wrzutowe nie posiadały zabezpieczenia zwrotnego, a komory pojemników nie posiadały skutecznych zamknięć połączeń z pokrywą, co stwarzało zagrożenie łatwego, bezpośredniego dostępu do gromadzonej zawar tości. Ścianki znanych pojemników nie były skutecznie zabezpieczone przed działaniem ciekłej zawartości wrzucanych opakowań, powodującej trwałe zanie czyszczenia oraz przyśpieszoną korozję. Pojemnik według wzoru posiada zasobnik w kształcie prostopadłościanu, zamkniętego od dołu podstawą, wspierającą się na stopkach. Od góry pojemnik

3 2 posiada uchylną pokrywę w kształcie ściętego ostrosłupa, przymocowaną zawia sami do tylnej ścianki zasobnika. Pokiywa posiada w czołowej ściance otwór wrzutowy, zamykany od wewnątrz zamocowaną uchylnie klapą zwrotną, doci skaną sprężyną, pod którym od wewnątrz przymocowana jest rynna wrzutowa. W górnej części czołowej ścianki zasobnika znajduje się zamek sprzężony z przy twierdzoną od wewnątrz zapadką, blokującą w stanie zamkniętym pokrywę po jemnika. Wewnątrz zasobnika umieszczony jest wkład kartonowy, wyłożony od we wnątrz nieprzepuszczalną folią. Ściany boczne zasobnika posiadają usztywniają ce wzmocnienie z postaci centralnie umieszczonego prostokątnego wgniecenia. Konstrukcja pojemnika według wzoru uniemożliwia dostęp osób niepowo łanych do jego zawartości. Wyłożony folią wkład kartonowy zabezpiecza we wnętrzną powierzchnię pojemnika przez zanieczyszczeniem oraz przyśpieszoną korozją, wywoływaną przez zawartość, a także ułatwia opróżnianie pojemnika po jego napełnieniu. Pojemnik według wzoru użytkowego przeznaczony jest zwłasz cza do gromadzenia odpadów farmaceutycznych, a głównie przeterminowanych oraz niewykorzystanych leków. Przedmiot wzoru użytkowany przedstawiony jest na załączonym rysunku, którego fig. 1 ukazuje pojemnik w widoku z przodu, fig. 2 przedstawia pojemnik w przekroju pionowym, fig. 3 - pokrywę pojemnika w widoku z góry, z częściowo odsłoniętym zamocowaniem klapy zwrotnej, a fig. 4 pokazuje zasobnik pojemni ka w przekroju poziomym. Pojemnik według wzoru posiada zasobnik 1 w kształcie prostopadłościanu, zamkniętego od dołu podstawą 2, wspierającą się na stopkach 3. Od góry pojem-

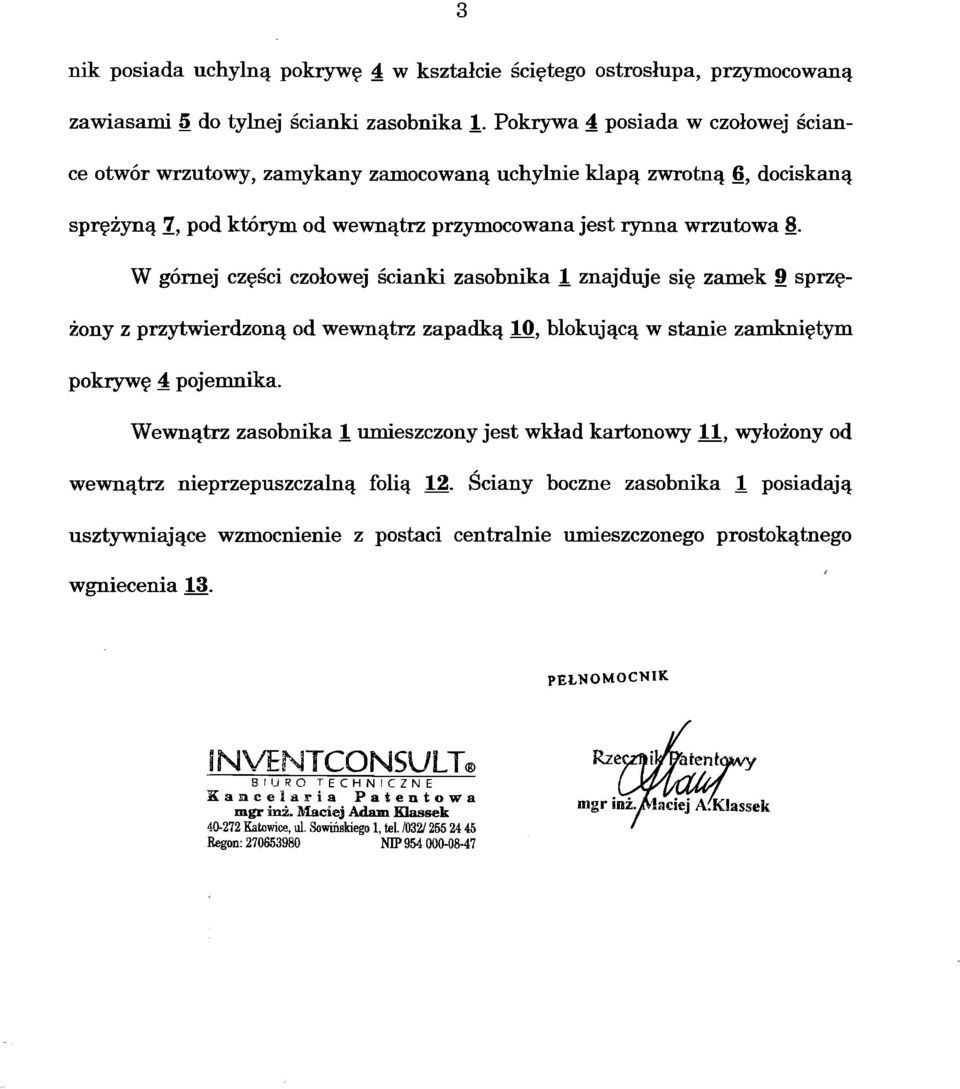

4 3 nik posiada uchylną pokrywę 4 w kształcie ściętego ostrosłupa, przymocowaną zawiasami 5 do tylnej ścianki zasobnika 1. Pokrywa 4 posiada w czołowej ścian ce otwór wrzutowy, zamykany zamocowaną uchylnie klapą zwrotną 6, dociskaną sprężyną 7, pod którym od wewnątrz przymocowana jest rynna wrzutowa 8. W górnej części czołowej ścianki zasobnika 1 znajduje się zamek 9 sprzę żony z przytwierdzoną od wewnątrz zapadką 10, blokującą w stanie zamkniętym pokrywę 4 pojemnika. Wewnątrz zasobnika 1 umieszczony jest wkład kartonowy 11, wyłożony od wewnątrz nieprzepuszczalną folią 12. Ściany boczne zasobnika 1 posiadają usztywniające wzmocnienie z postaci centralnie umieszczonego prostokątnego wgniecenia 13. fnventcqnsult BIURO TECHNICZNE Kancelaria Patentowa mgr inź. Maciej Adam Klassek Katowice, ul. Sowińskiego 1, tel. /032/ Regon: NIP mgr inż./maciej A:K!assek

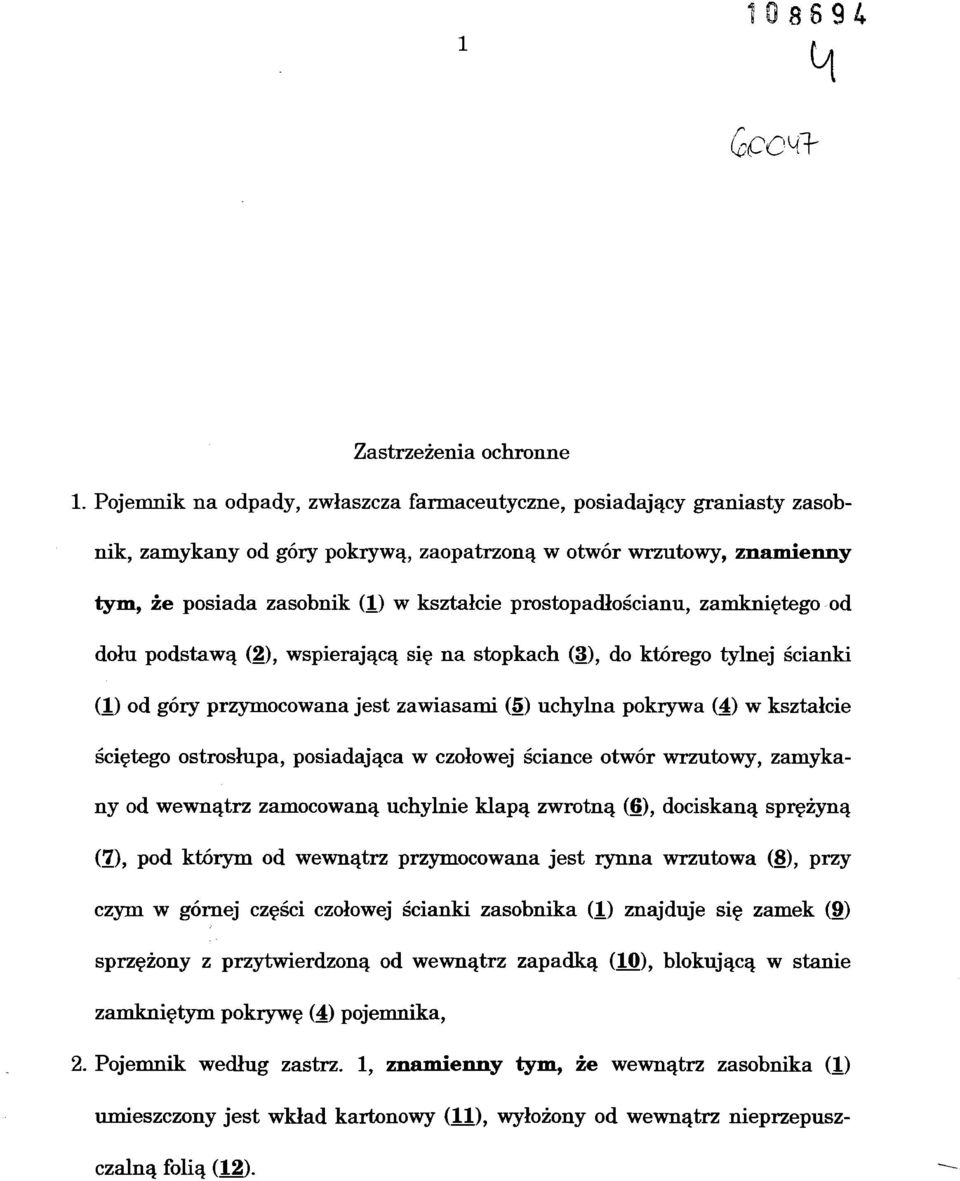

5 Zastrzeżenia ochronne 1. Pojemnik na odpady, zwłaszcza farmaceutyczne, posiadający graniasty zasob nik, zamykany od góry pokrywą, zaopatrzoną w otwór wrzutowy, znamienny tym, że posiada zasobnik (1) w kształcie prostopadłościanu, zamkniętego od dołu podstawą (2), wspierającą się na stopkach (3), do którego tylnej ścianki (1) od góry przymocowana jest zawiasami (5) uchylna pokrywa (4) w kształcie ściętego ostrosłupa, posiadająca w czołowej ściance otwór wrzutowy, zamyka ny od wewnątrz zamocowaną uchylnie klapą zwrotną (6), dociskaną sprężyną (7), pod którym od wewnątrz przymocowana jest rynna wrzutowa (8), przy czym w górnej części czołowej ścianki zasobnika (1) znajduje się zamek (9) sprzężony z przytwierdzoną od wewnątrz zapadką (10), blokującą w stanie zamkniętym pokrywę (4) pojemnika, 2. Pojemnik według zastrz. 1, znamienny tym, że wewnątrz zasobnika (1) umieszczony jest wkład kartonowy (11), wyłożony od wewnątrz nieprzepusz czalną folią (12).

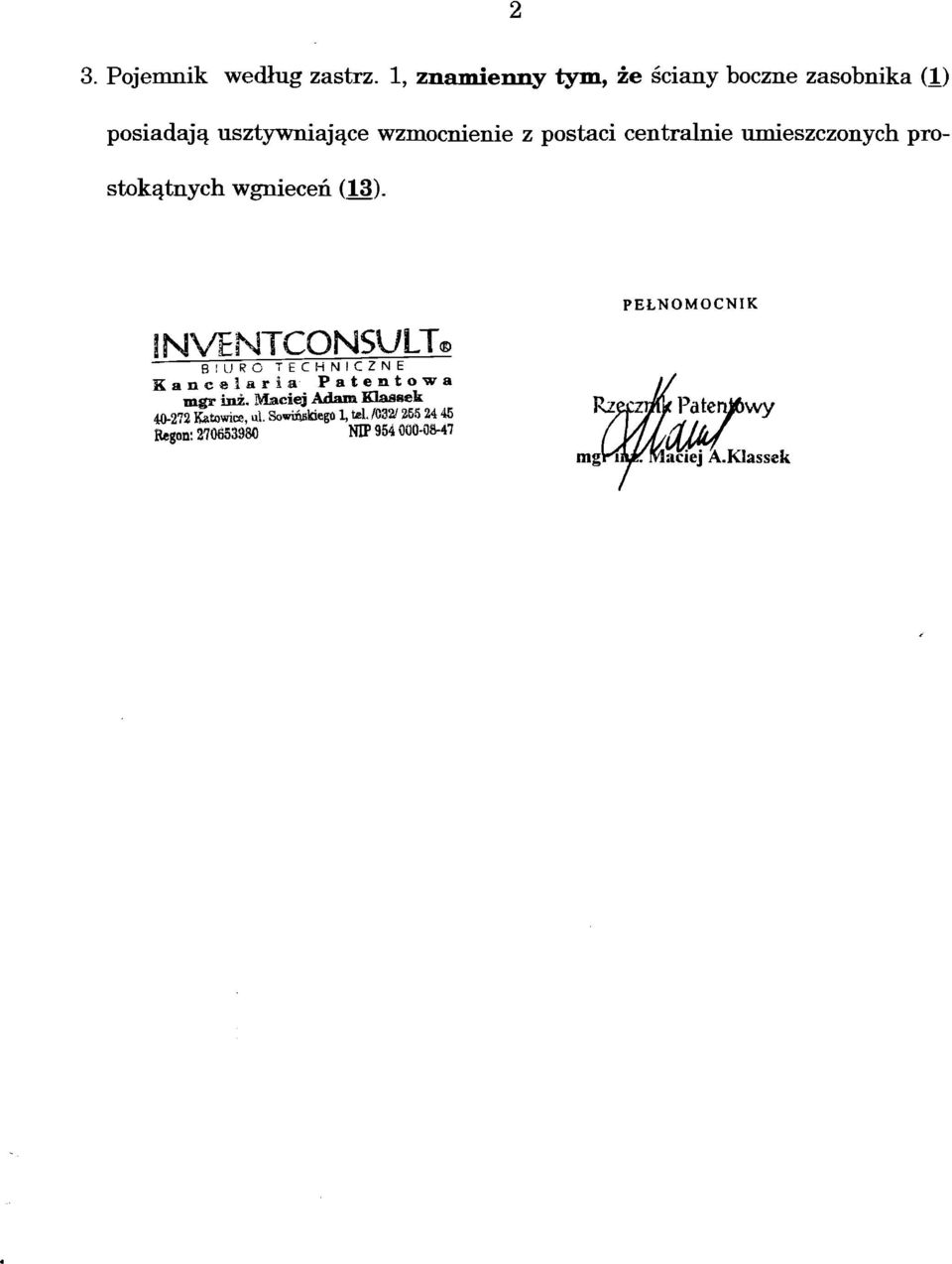

6 3. Pojemnik według zastrz. 1, znamienny tym, że ściany boczne zasobnika (1) posiadają usztywniające wzmocnienie z postaci centralnie umieszczonych pro stokątnych wgnieceń (13). INVENTCONSULT BIURO TECHNICZNE Kancelaria Patentowa mgr inż. Maciej Adam Klasaek Katowice, ul Sowińskiego 1, tel /03a' Regon: NIP m Pateniówy mgniyi: Maciej A.KIassek

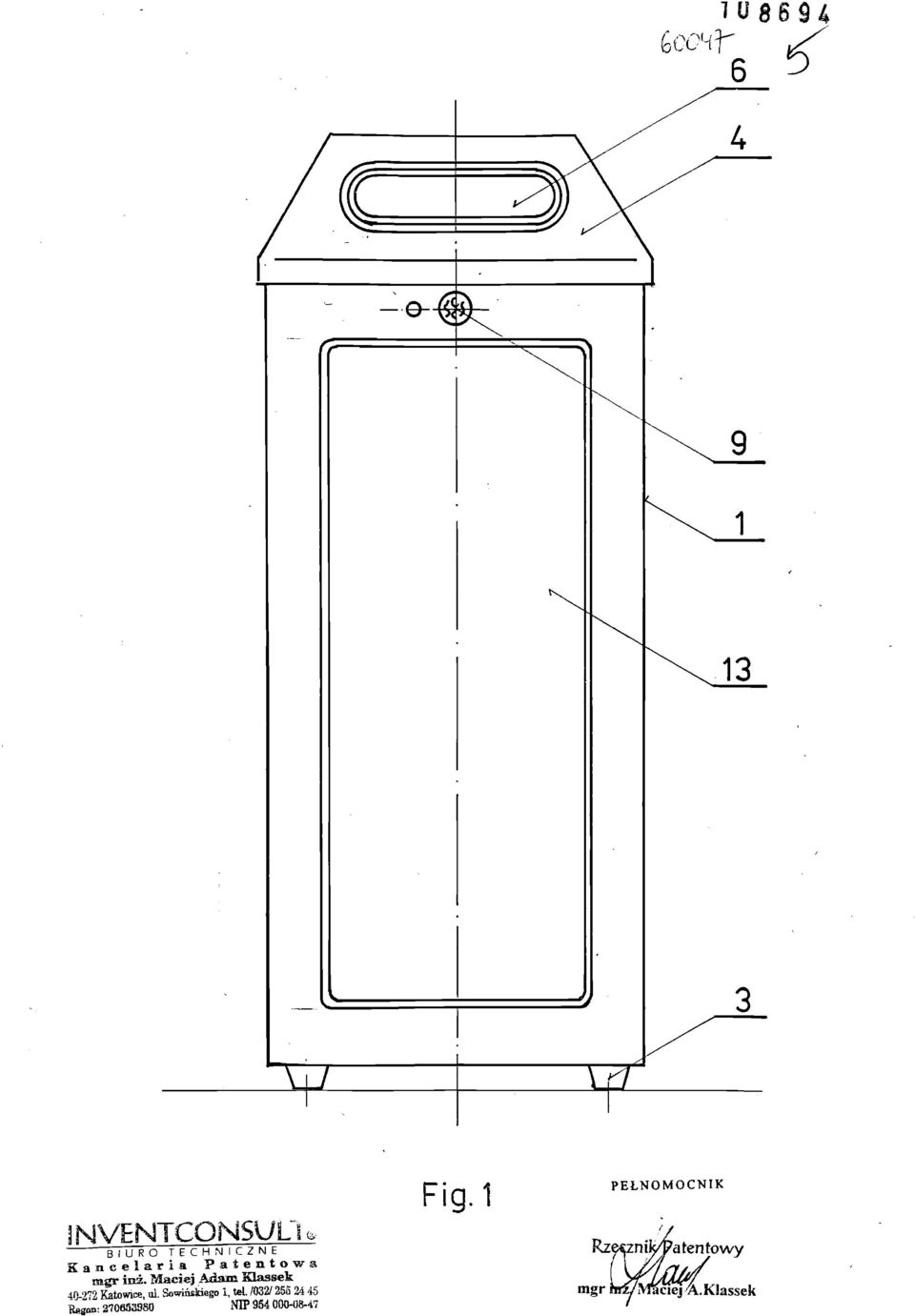

7 7 U (occhy lnventconsulu BIURO TECHNICZNE Kancelaria Patentowa mgr inź. Maciej Adam Klassek Katowice, ui. Sowińskiego I, tel. 7032/ Regon; NIP *47 Fig. 1 atentowy.klassek

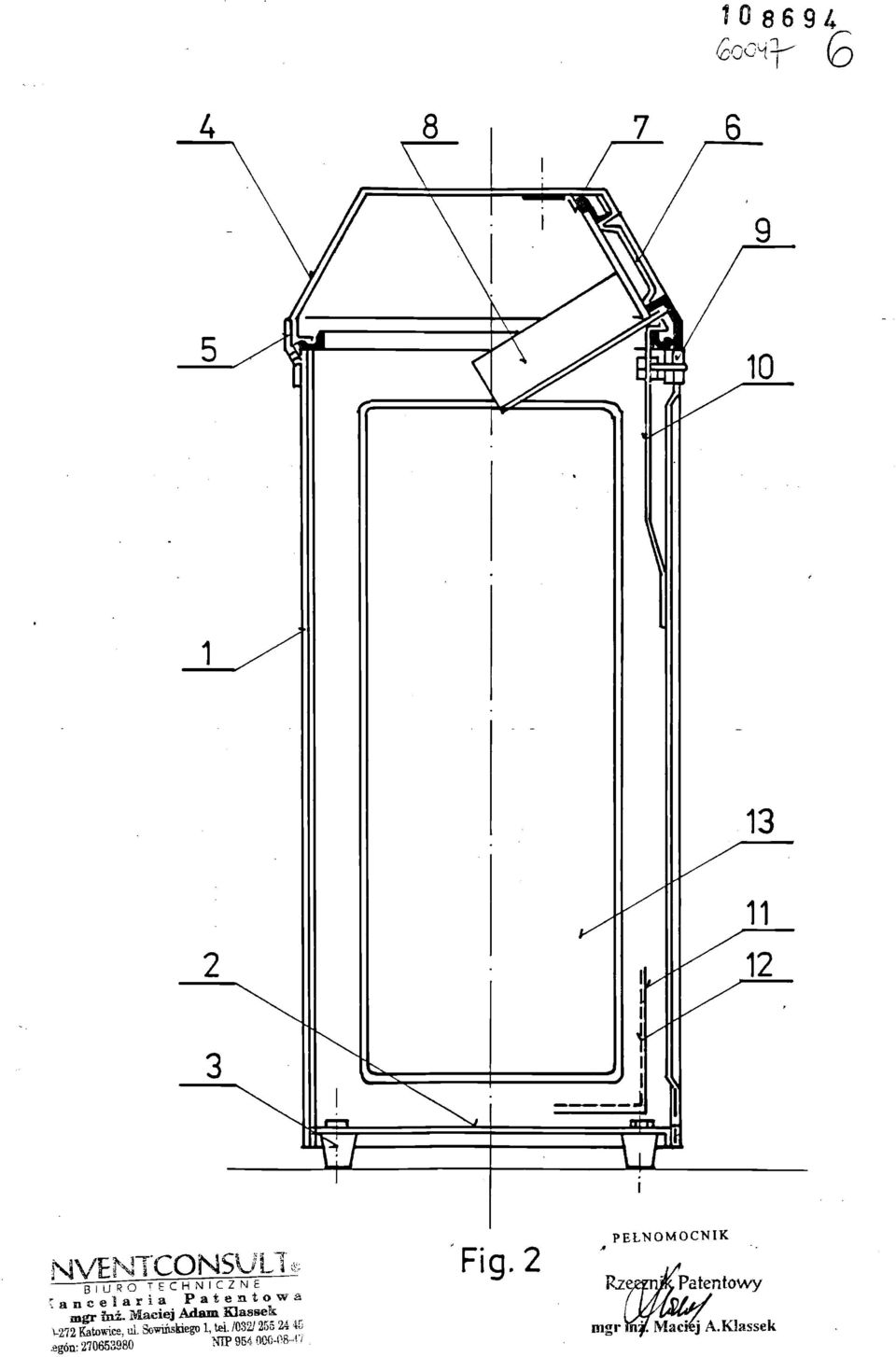

8 ^A ^s 5EZ O* I NN/ENTCONSULT* BIURO TECHNICZNE kancelaria Patentowa mgr 2aż. Maciej Adam Klassek V272 Katowice, ui. Sowińskiego 1, tei. MU agóti: NIP Fig. 2 Kzzzmm Patentowy mgr mę. Maciej A.Klassek

9 i o a 6 9 l (ooo\-r Fig. 3 JNVENTCONSULT» BIURO TECHNICZNE Kancelaria Patentowa mgr iiii. Maciej Adam Klassek Katowice, ul. Sowińskiego 1, tei. 7032/ Regon: NIP Rzeckiilwatentowy mgr inzjmaciej A.KJassek

10 $ (coch^ VA & ^ & Fig.4 g! IJ R O Kancelaria ^gr ini. ^ciej,nttó7032/ 'NIP Katowice, Regon: mgr ilszymaciej Af&Jassek
