1 EGZEMPURZARCfflW4LNY RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12,OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: d9) PL (11)62914 (13) Y1 (51) IntCI. B65F 1/12 ( ) B62B 3/08 ( ) A01D 90/10 ( ) (54) Kontener samowyładowczy (73) Uprawniony z prawa ochronnego: SIGMA SA, Barak, PL (43) Zgłoszenie ogłoszono: BUP 18/05 (45) O udzieleniu prawa ochronnego ogłoszono: WUP 02/07 (72) Twórca(y) wzoru użytkowego: Kazimierz Bladyniec, Milejów, PL Krzysztof Lisiecki, Świdnik, PL Janusz Jones, Jabłonna Majątek, PL Wojciech Lech, Łęczna, PL O CO

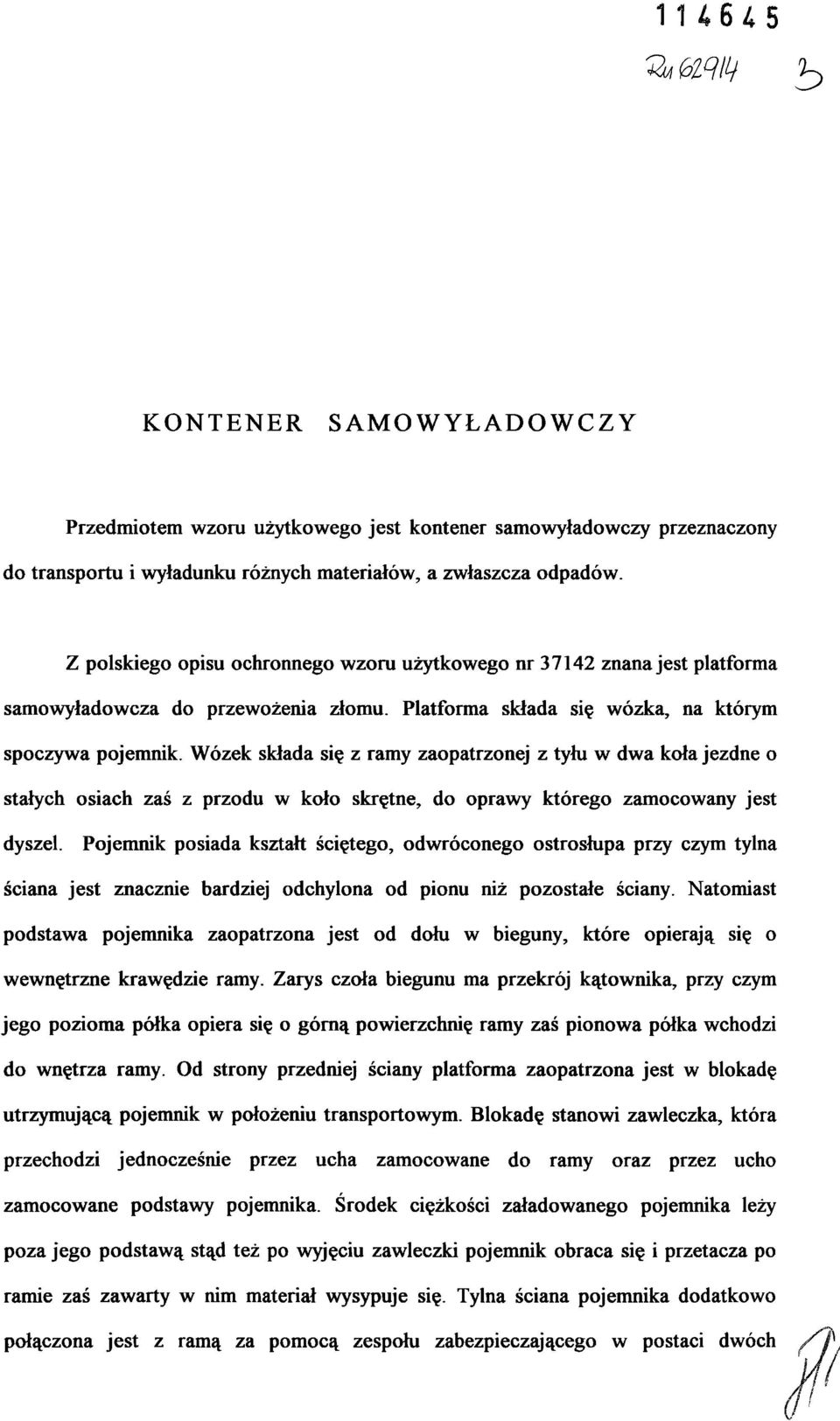

2 1U645 KONTENER SAMOWYŁADOWCZY Przedmiotem wzoru użytkowego jest kontener samowyładowczy przeznaczony do transportu i wyładunku różnych materiałów, a zwłaszcza odpadów. Z polskiego opisu ochronnego wzoru użytkowego nr znana jest platforma samowyładowcza do przewożenia złomu. Platforma składa się wózka, na którym spoczywa pojemnik. Wózek składa się z ramy zaopatrzonej z tyłu w dwa koła jezdne o stałych osiach zaś z przodu w koło skrętne, do oprawy którego zamocowany jest dyszel. Pojemnik posiada kształt ściętego, odwróconego ostrosłupa przy czym tylna ściana jest znacznie bardziej odchylona od pionu niż pozostałe ściany. Natomiast podstawa pojemnika zaopatrzona jest od dołu w bieguny, które opierają się o wewnętrzne krawędzie ramy. Zarys czoła biegunu ma przekrój kątownika, przy czym jego pozioma półka opiera się o górną powierzchnię ramy zaś pionowa półka wchodzi do wnętrza ramy. Od strony przedniej ściany platforma zaopatrzona jest w blokadę utrzymującą pojemnik w położeniu transportowym. Blokadę stanowi zawleczka, która przechodzi jednocześnie przez ucha zamocowane do ramy oraz przez ucho zamocowane podstawy pojemnika. Środek ciężkości załadowanego pojemnika leży poza jego podstawą stąd też po wyjęciu zawleczki pojemmk obraca się i przetacza po ramie zaś zawarty w nim materiał wysypuje się. Tylna ściana pojemnika dodatkowo połączona jest z ramą za pomocą zespołu zabezpieczającego w postaci dwóch

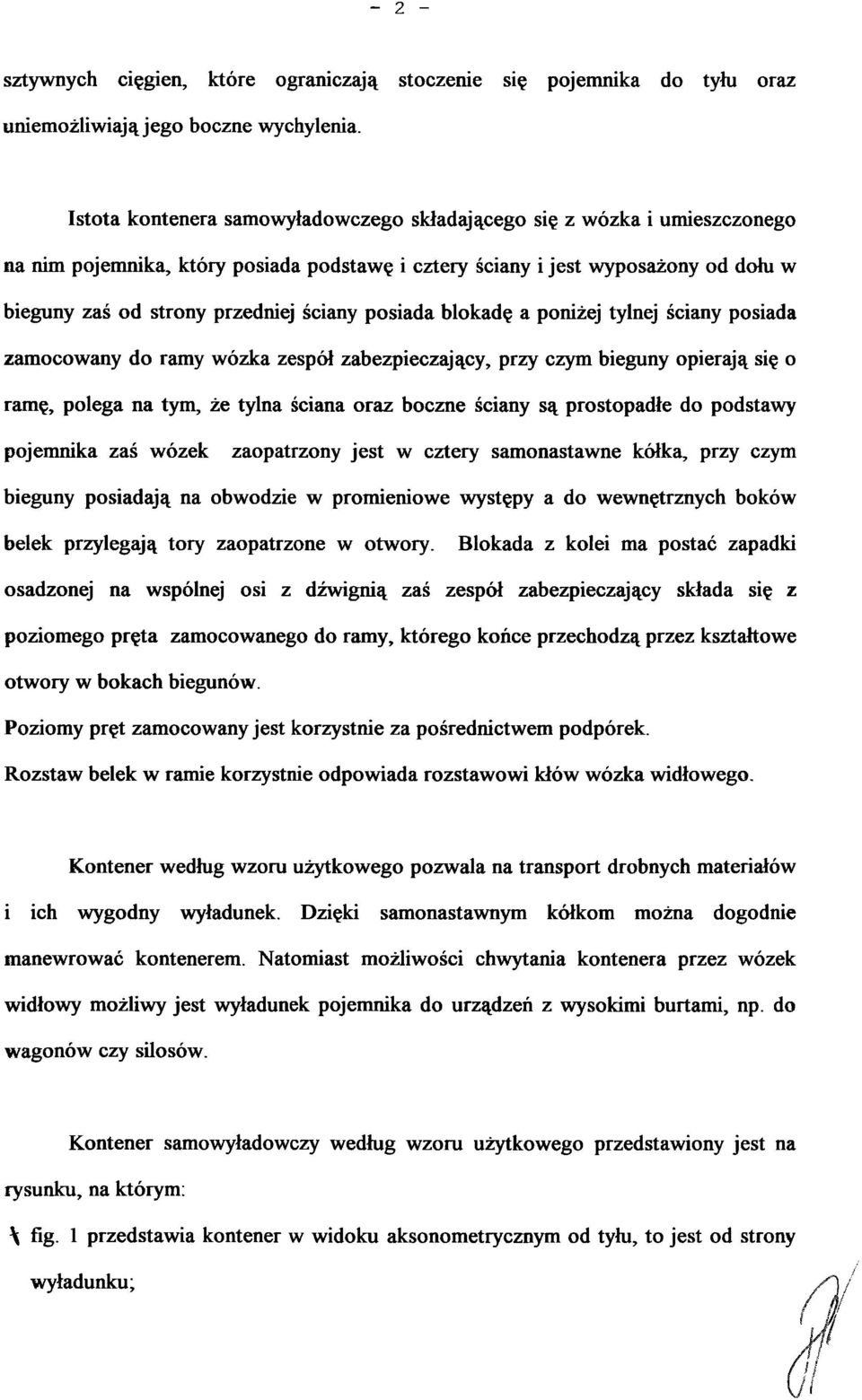

3 - 2 - sztywnych cięgien, które ograniczają stoczenie się pojemnika do tyłu oraz uniemożliwiają jego boczne wychylenia. Istota kontenera samowyładowczego składającego się z wózka i umieszczonego na nim pojemnika, który posiada podstawę i cztery ściany i jest wyposażony od dołu w bieguny zaś od strony przedniej ściany posiada blokadę a poniżej tylnej ściany posiada zamocowany do ramy wózka zespół zabezpieczający, przy czym bieguny opierają się o ramę, polega na tym, że tylna ściana oraz boczne ściany są prostopadłe do podstawy pojemnika zaś wózek zaopatrzony jest w cztery samonastawne kółka, przy czym bieguny posiadają na obwodzie w promieniowe występy a do wewnętrznych boków belek przylegają tory zaopatrzone w otwory. Blokada z kolei ma postać zapadki osadzonej na wspólnej osi z dźwignią zaś zespół zabezpieczający składa się z poziomego pręta zamocowanego do ramy, którego końce przechodzą przez kształtowe otwory w bokach biegunów. Poziomy pręt zamocowany jest korzystnie za pośrednictwem podpórek. Rozstaw belek w ramie korzystnie odpowiada rozstawowi kłów wózka widłowego. Kontener według wzoru użytkowego pozwala na transport drobnych materiałów i ich wygodny wyładunek. Dzięki samonastawnym kółkom można dogodnie manewrować kontenerem. Natomiast możliwości chwytania kontenera przez wózek widłowy możliwy jest wyładunek pojemnika do urządzeń z wysokimi burtami, np. do wagonów czy silosów. Kontener samowyładowczy według wzoru użytkowego przedstawiony jest na rysunku, na którym: \ fig. 1 przedstawia kontener w widoku aksonometrycznym od tyłu, to jest od strony wyładunku;

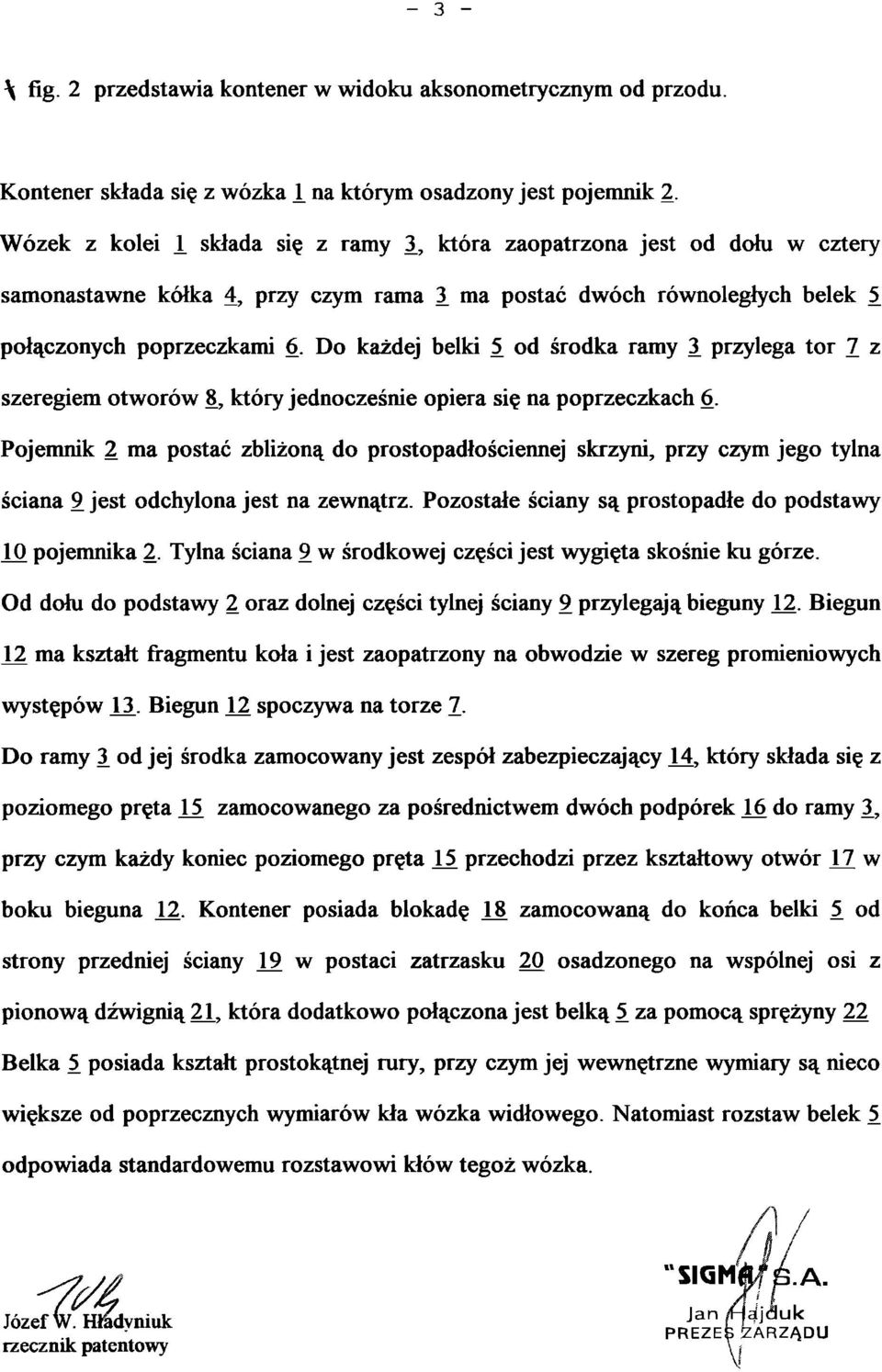

4 - 3 - \ fig. 2 przedstawia kontener w widoku aksonometrycznym od przodu. Kontener składa się z wózka 1 na którym osadzony jest pojemnik 2. Wózek z kolei i składa się z ramy 1, która zaopatrzona jest od dołu w cztery samonastawne kółka 4, przy czym rama 1 ma postać dwóch równoległych belek 5^ połączonych poprzeczkami 6. Do każdej belki 5_ od środka ramy 1 przylega tor 7 z szeregiem otworów 8, który jednocześnie opiera się na poprzeczkach 6. Pojemnik 2 ma postać zbliżoną do prostopadłościennej skrzyni, przy czym jego tylna ściana 9 jest odchylona jest na zewnątrz. Pozostałe ściany są prostopadłe do podstawy 10 pojemnika 2. Tylna ściana 9 w środkowej części jest wygięta skośnie ku górze. Od dołu do podstawy 2 oraz dolnej części tylnej ściany 9 przylegają bieguny 12. Biegun 12 ma kształt fragmentu koła i jest zaopatrzony na obwodzie w szereg promieniowych występów H. Biegun 12 spoczywa na torze 7. Do ramy 3. od jej środka zamocowany jest zespół zabezpieczający 14, który składa się z poziomego pręta 15. zamocowanego za pośrednictwem dwóch podpórek 16 do ramy 3_, przy czym każdy koniec poziomego pręta 15 przechodzi przez kształtowy otwór 1/7 w boku bieguna 12. Kontener posiada blokadę JjJ zamocowaną do końca belki 5^ od strony przedniej ściany 19 w postaci zatrzasku 20 osadzonego na wspólnej osi z pionową dźwignią 21, która dodatkowo połączona jest belką 5 za pomocą sprężyny 22 Belka 5. posiada kształt prostokątnej rury, przy czym jej wewnętrzne wymiary są nieco większe od poprzecznych wymiarów kła wózka widłowego. Natomiast rozstaw belek 5_ odpowiada standardowemu rozstawowi kłów tegoż wózka. Józef W. H&dyniuk ARZĄDU

5 ZASTRZEŻENIA OCHRONNE 1. Kontener samowyładowczy składający się z wózka i umieszczonego na nim pojemnika, przy czym pojemnik posiada podstawę i cztery ściany, i jest wyposażony od dołu w bieguny zaś od strony przedniej ściany posiada blokadę a poniżej tylnej ściany posiada zamocowany do ramy wózka zespół zabezpieczający, przy czym bieguny opierają się o ramę, znamienny tym, że przednia ściana (19) oraz boczne ściany są prostopadłe do podstawy (10) pojemnika (2) zaś wózek (1) zaopatrzony jest w cztery samonastawne kółka (4), przy czym bieguny (12) posiadają na obwodzie promieniowe występy (13) a do wewnętrznych boków belek (5) przylegają tory (7) zaopatrzone w otwory (8), natomiast blokada (18) ma postać zapadki (20) osadzonej na wspólnej osi z dźwignią (21) zaś zespół zabezpieczający (14) składa się z poziomego pręta (15) zamocowanego do ramy (3), którego końce przechodzą przez kształtowe otwory (17) w bokach biegunów (12). 2. Kontener według zastrz. 1 znamienny tym, że poziomy pręt (15) zamocowany jest za pośrednictwem podpórek (16). 3. Kontener według zastrz. 1 znamienny tym, że rozstaw belek (5) odpowiada rozstawowi kłów wózka widłowego. IG Józef W. fflaśryniuk lan Jrl Ljduk EZEJS/^ARZĄDU

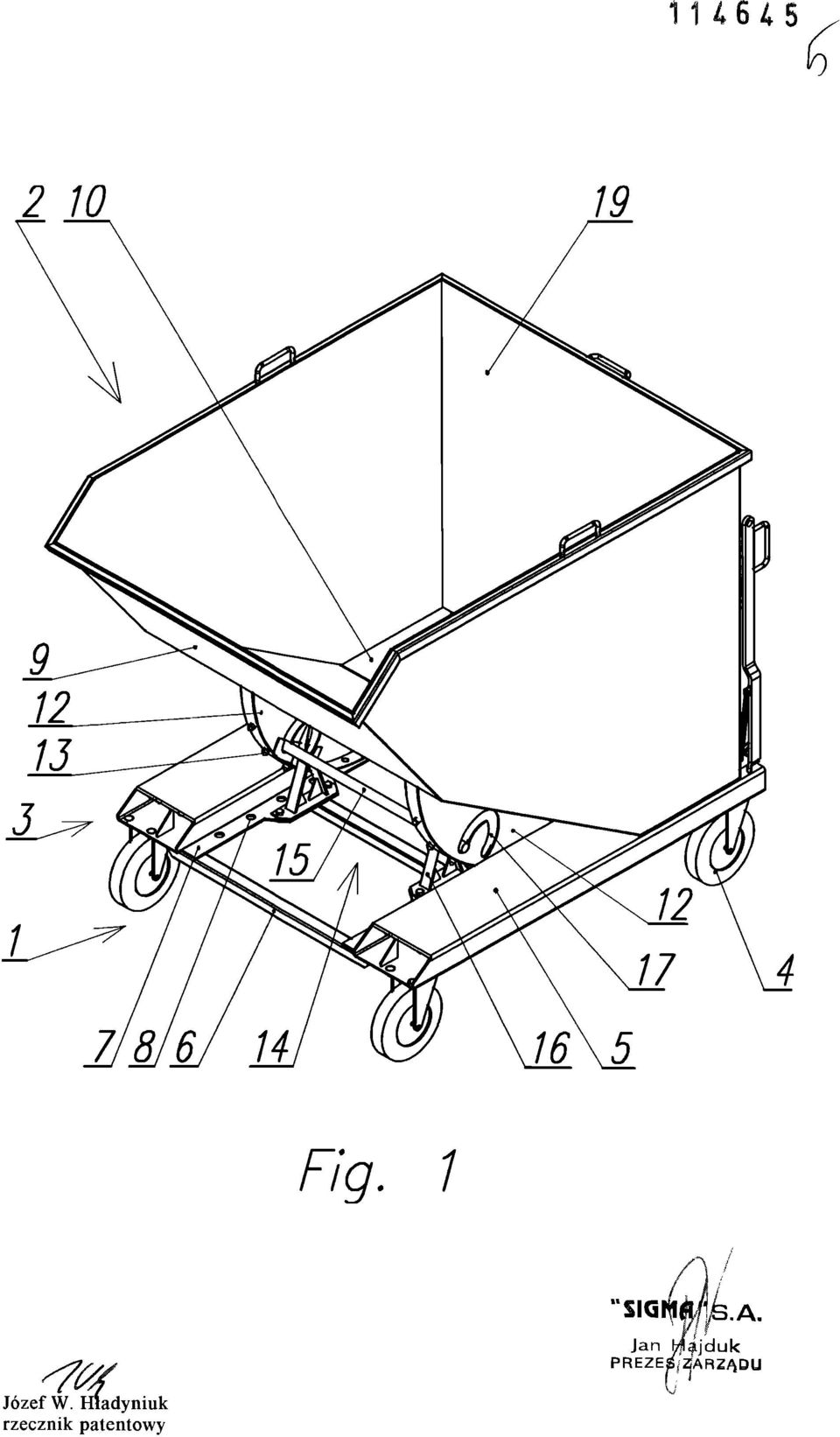

6 1U645 Fig. 1 SIGI!p.A. Jan bfl^jduk PREZES ZARZĄDU Józef W. Hładyniuk

7 <o Fig. 2 Jan blajduk PREZE3PĄRZĄDU Józef W. Hładyniuk
