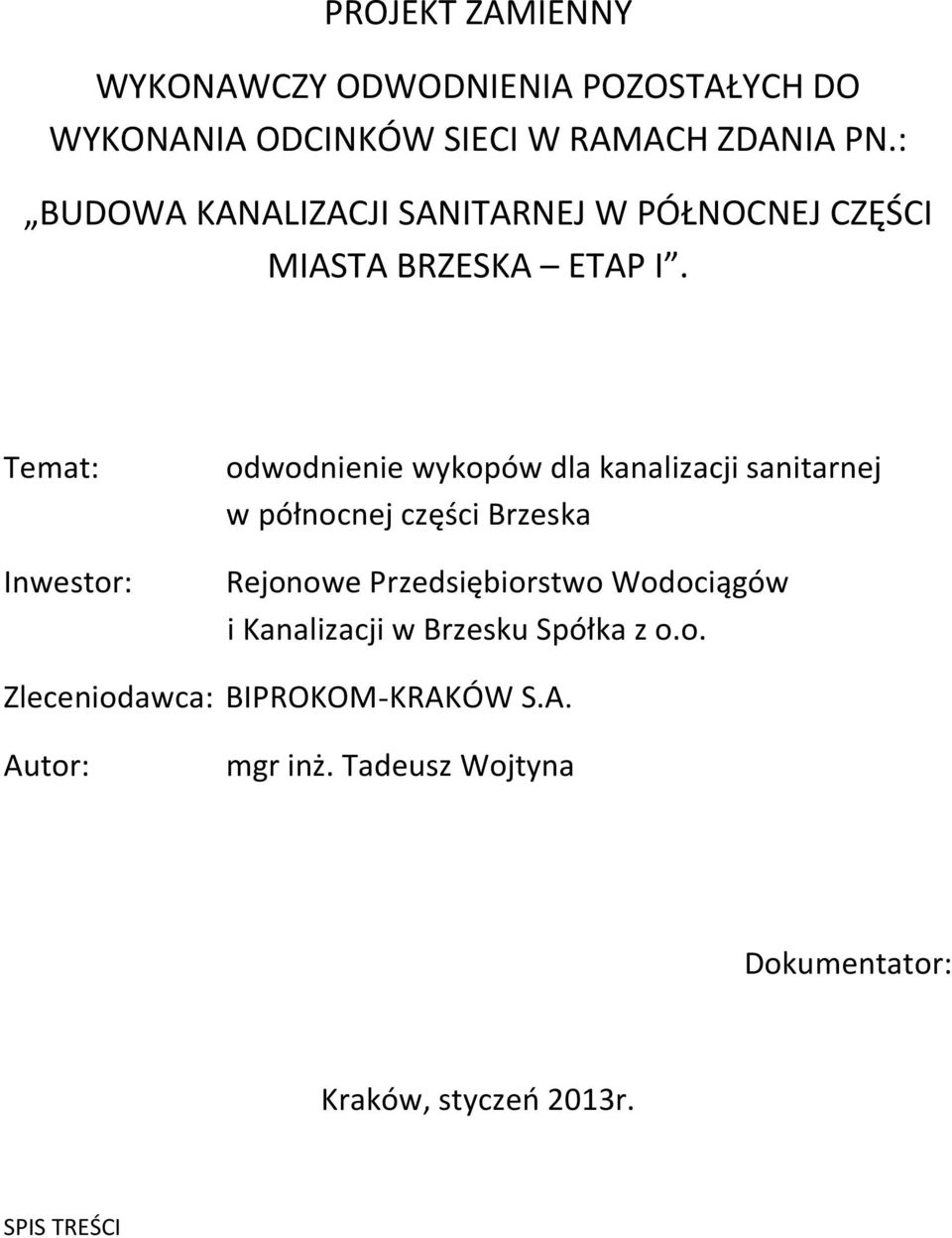

1 PROJEKT ZAMIENNY WYKONAWCZY ODWODNIENIA POZOSTAŁYCH DO WYKONANIA ODCINKÓW SIECI W RAMACH ZDANIA PN.: BUDOWA KANALIZACJI SANITARNEJ W PÓŁNOCNEJ CZĘŚCI MIASTA BRZESKA ETAP I. Temat: Inwestor: odwodnienie wykopów dla kanalizacji sanitarnej w północnej części Brzeska Rejonowe Przedsiębiorstwo Wodociągów i Kanalizacji w Brzesku Spółka z o.o. Zleceniodawca: BIPROKOM-KRAKÓW S.A. Autor: mgr inż. Tadeusz Wojtyna Dokumentator: Kraków, styczeń 2013r. SPIS TREŚCI

2 1. WSTĘP 2. OPIS INWESTYCJI 3. WYBÓR SYSMU ODWONIENIA 4. OBLICZENIA HYDROGEOLOGICZNE 4.1. Stosowane wzory 5. ZAKRES PRAC ODWODNIENIOWYCH 6. WNIOSKI 1. WSTĘP W Związku z przerwaniem budowy przez poprzedniego Wykonawcę, zejściem z budowy i rozwiązaniem przez Zamawiającego umowy na wykonanie robót budowlanych zachodzi potrzeba wykonania aktualizacji sposobu odwodnienia pozostałych do wykonania odcinków sieci kanalizacji sanitarnej w ramach zadania pn.: Budowa kanalizacji sanitarnej w północnej części miasta Brzeska etap I. Do wykonania w ramach w/w zadania pozostała budowa n/w odcinków grawitacyjnych: Kanał B od B4 do A1 Kanał E od E16.1do A12 Kanał E1 od E31 do E4 Kanał A od A18 do A53 wraz z nową przepompownią P0 Kanał A2 Kanał A1 Kanał C od studni C13 do A13 Kanał C1 Kanał D 2

3 Kanał D1 Oraz rurociągu tłocznego na długości kanału grawitacyjnego od studni A12 do C13 a także zakończenia budowy Przepompowni P1 (poprzedni Wykonawca ułożył w ziemi tylko zbiornik przepompowni i komorę pomiarową). Warunki hydrogeologiczne na trasach kanałów zostały omówione w poprzednich wersjach projektowych odwodnienia i są wiążące w obecnej wersji projektowej. 2. OPIS INWESTYCJI Kanalizacja posadowiona jest na głębokości od 2,0m do 6,0m. Wykonana będzie z rur kamionkowych o średnicy głównie 250mm i 200mm. Studzienki rewizyjne będą z kręgów betonowych z zamkniętym dnem. Całość kanalizacji będzie szczelna. Wykonanie kanalizacji wymaga odwodnienia wykopów na czas budowy. Wykopy dla ułożenia kanałów i ustawienia studzienek rewizyjnych muszą być wąsko przestrzenne z kroczącym szalunkiem. Wykonanie inwestycji wymaga obniżenia zwierciadła wody gruntowej o wartość od 2,0m do 3,0m dla podstawowej części kanałów i o 4,5m dla odcinka początkowego (P0, A18 do A48) kanału A gdzie depresja jest największa oraz o 7,5m dla pompowni P0. 3. WYBÓW SYSTEMU ODWODNIENIA Odwodnienie będzie prowadzone przez drenaż pionowy z zastosowaniem igłofiltrów o głębokości wpłukania 6,0m dla części podstawowej i 7,0m dla początkowej częci kana³u A (P0-A18-A48). Rozstaw ig³ofiltrów wynosię bździe 2a=1,0m. Tylko dla czźci najg³źbszej kana³u rozstaw 2a wynosię musi 0,5m. Pompowanie wody bździe przez pompy ss¹co t³ocz¹ce. Odprowadzenie wody bździe wźæami ø70mm do rowów melioracyjnych i cieków naturalnych. Dla budowy pompowni P0 należy zabudować ścianę szczelną z grodzic G62. Po zabudowie ściany szczelnej należy wykonać wewnątrz studnię odwodnieniową o następującej konstrukcji: System wiercenia: udarowo obrotowy Średnica wiercenia: 16 (457mm) Głębokość: 14,0m Filtr szczelinowy: rednica ø273mm podfiltrowa 2,0m 3

4 część czynna 2,0m, szczeliny 1,0m nadfiltrowa 10,0m Obsypka filtracyjna: 1 do 5mm Pompa głębinowa: wydajność 30m 3 /h(zamontowana w części podfiltrowej) Obniżenie zwierciadła wody w studni = 10,0m 4. OBLICZENIA HYDROGEOLOGICZNE Wykonane one zostały dla ustalenia wydajności układów odwodnieniowych i pojedynczych igłofiltrów Stosowane wzory Wydajność wielkiej studni Q WS = Objaśnienia jak w poprzednich projektach zamiennych i projekcie podstawowym. Wydajność igłofiltra q i = gdzie dodatkowo: rozstaw igłofiltrów 2a=1,0m promień igłofiltra r=0,05m 5. ZAKRES PRAC ODWODNIENIOWYCH Ustalony on jest w oparciu o wymogi projektu budowlanego i wyniki obliczeń hydrogeologicznych. Na podstawie projektu zleceniodawca ustalił odcinki kanałów wymagające odwodnienia na czas budowy. Odwodnienie wymagane będzie dla następujących odcinków kanału: I kanał A studnia A18 do A53 pompownia P0, II kanał A1 studnia A38 do A57 III Kanał A2 studnia A41 do A62 4

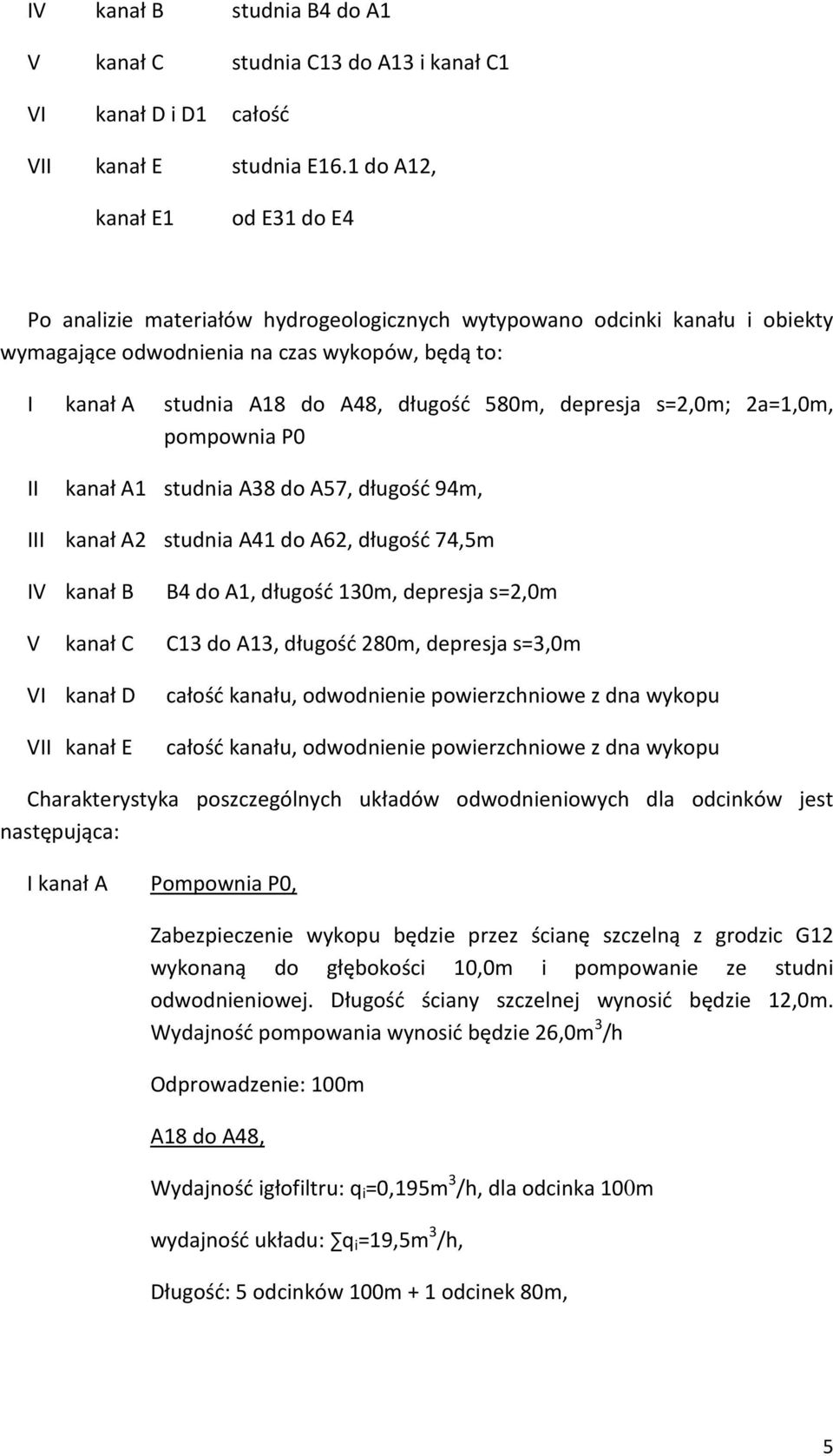

5 IV kanał B studnia B4 do A1 V kanał C studnia C13 do A13 i kanał C1 VI kanał D i D1 całość VII kanał E studnia E16.1 do A12, kanał E1 od E31 do E4 Po analizie materiałów hydrogeologicznych wytypowano odcinki kanału i obiekty wymagające odwodnienia na czas wykopów, będą to: I kanał A studnia A18 do A48, długość 580m, depresja s=2,0m; 2a=1,0m, pompownia P0 II kanał A1 studnia A38 do A57, długość 94m, III kanał A2 studnia A41 do A62, długość 74,5m IV kanał B B4 do A1, długość 130m, depresja s=2,0m V kanał C C13 do A13, długość 280m, depresja s=3,0m VI kanał D całość kanału, odwodnienie powierzchniowe z dna wykopu VII kanał E całość kanału, odwodnienie powierzchniowe z dna wykopu Charakterystyka poszczególnych układów odwodnieniowych dla odcinków jest następująca: I kanał A Pompownia P0, Zabezpieczenie wykopu będzie przez ścianę szczelną z grodzic G12 wykonaną do głębokości 10,0m i pompowanie ze studni odwodnieniowej. Długość ściany szczelnej wynosić będzie 12,0m. Wydajność pompowania wynosić będzie 26,0m 3 /h 100m A18 do A48, Wydajność igłofiltru: q i =0,195m 3 /h, dla odcinka 100m wydajność układu: q i =19,5m 3 /h, Długość: 5 odcinków 100m + 1 odcinek 80m, 5

6 Pompa wymagana: 25,0m 3 /h, Ilość igłofiltrów: 580 rednica ig³ofiltra: ø100mm 6 x 100m = 600m II kanał A1 A38 do A57 Odwodnienie z dna wykopu 100m Pompa wymagana: 2,0m 3 /h 144 godziny III kanał A2 A41 do A62 Odwodnienie z dna wykopu 100m Pompa wymagana: 2,0m 3 /h 144 godziny IV kanał B B4 do P1, Ilość igłofiltrów: n=130sztuk Łączna długość igłofiltrów: 780m 200m Wydajność układu: q i =19,5m 3 /h Pompa wymagana: 25,0m 3 /h 200godz. V kanał C C13 do A13, rednica ig³ofiltra: ø100mm Ilość igłofiltrów: n=280sztuk Łączna długość igłofiltrów: 2240m 6

7 300m Wydajność układu: q i =24,0m 3 /h Pompa wymagana: 27,0m 3 /h 430godz. rednica ig³ofiltra: ø100mm VI kanał D całość kanału, Odwodnienie z dna wykopu 400m Pompa wymagana: 2,0m 3 /h 80godz. VII kanał E całość kanału, Odwodnienie z dna wykopu 100m x 4 = 400m Pompa wymagana: 2,0m 3 /h 80godz. Odprowadzenie całość: 2200m wźæami ø70mm. Zakres prac odwodnieniowych: Tabel 1. Odcinek Długość (m) Ilość Czas pompowania Długość igłofiltrów (godz.) odprowadzenia Pompownia P0* I kanał A = III kanał A IV kanał A2 74, II kanał B V kanał C VI kanał D

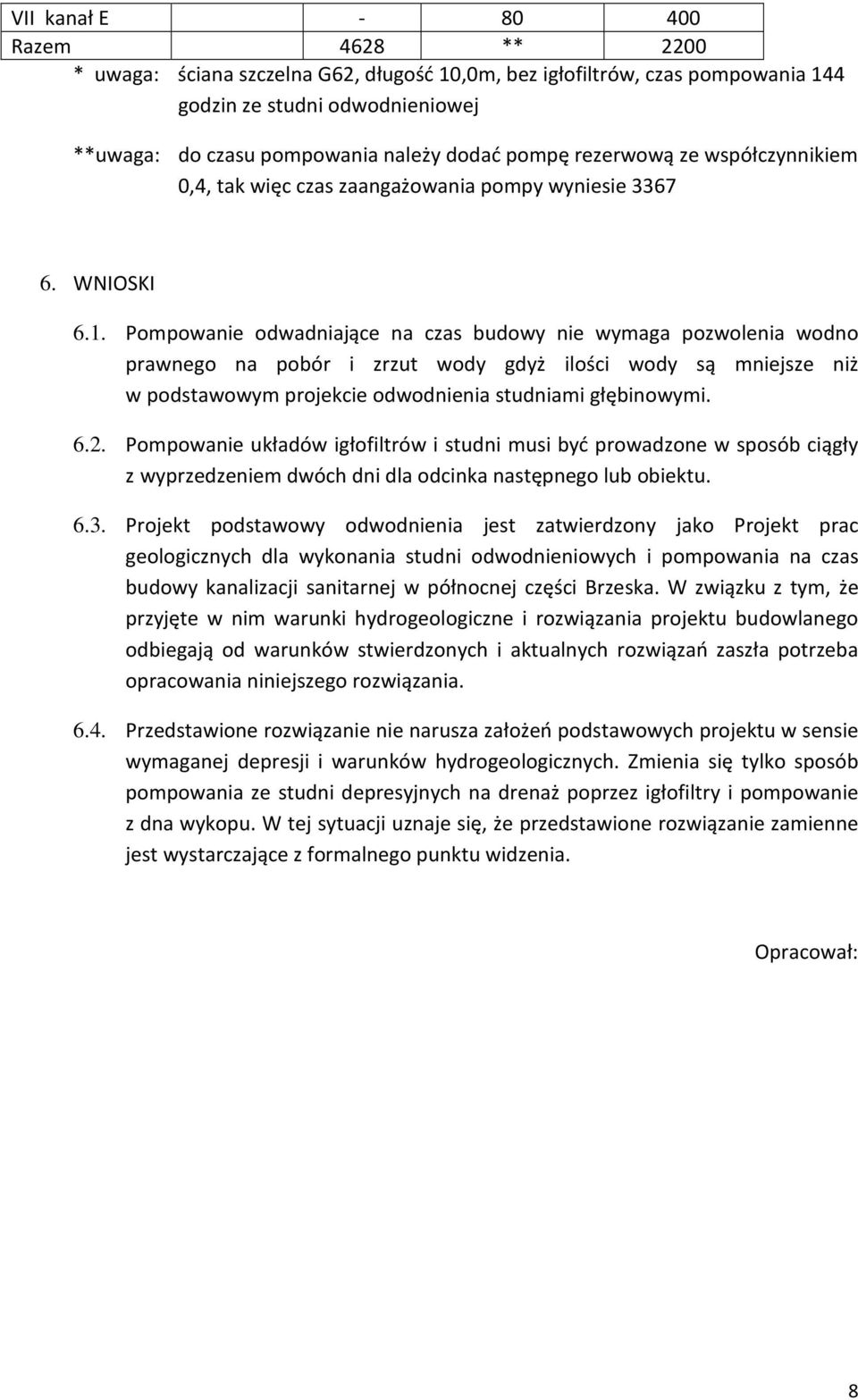

8 VII kanał E Razem 4628 ** 2200 * uwaga: ściana szczelna G62, długość 10,0m, bez igłofiltrów, czas pompowania 144 godzin ze studni odwodnieniowej **uwaga: do czasu pompowania należy dodać pompę rezerwową ze współczynnikiem 0,4, tak więc czas zaangażowania pompy wyniesie WNIOSKI 6.1. Pompowanie odwadniające na czas budowy nie wymaga pozwolenia wodno prawnego na pobór i zrzut wody gdyż ilości wody są mniejsze niż w podstawowym projekcie odwodnienia studniami głębinowymi Pompowanie układów igłofiltrów i studni musi być prowadzone w sposób ciągły z wyprzedzeniem dwóch dni dla odcinka następnego lub obiektu Projekt podstawowy odwodnienia jest zatwierdzony jako Projekt prac geologicznych dla wykonania studni odwodnieniowych i pompowania na czas budowy kanalizacji sanitarnej w północnej części Brzeska. W związku z tym, że przyjęte w nim warunki hydrogeologiczne i rozwiązania projektu budowlanego odbiegają od warunków stwierdzonych i aktualnych rozwiązań zaszła potrzeba opracowania niniejszego rozwiązania Przedstawione rozwiązanie nie narusza założeń podstawowych projektu w sensie wymaganej depresji i warunków hydrogeologicznych. Zmienia się tylko sposób pompowania ze studni depresyjnych na drenaż poprzez igłofiltry i pompowanie z dna wykopu. W tej sytuacji uznaje się, że przedstawione rozwiązanie zamienne jest wystarczające z formalnego punktu widzenia. Opracował: 8
