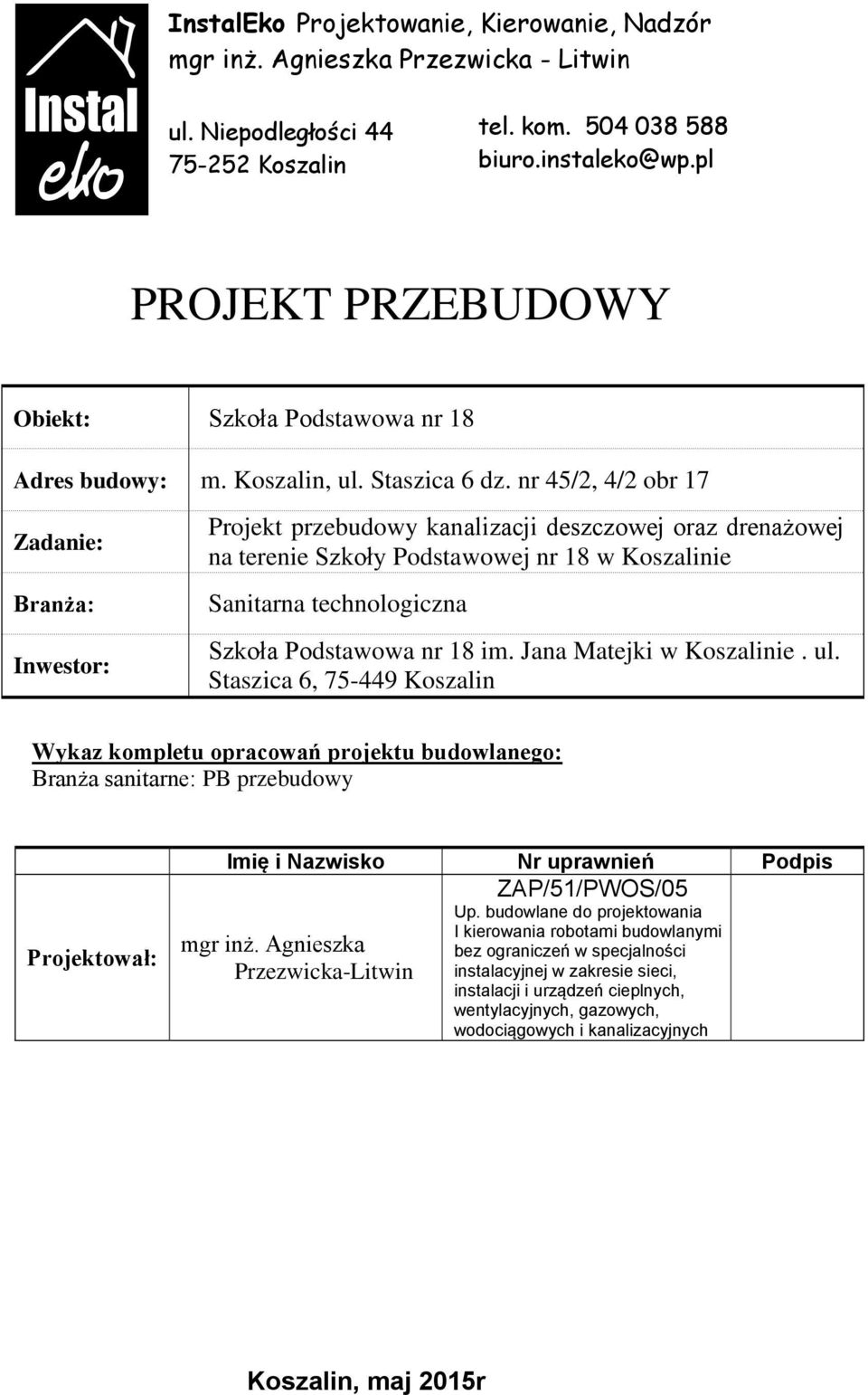

1 InstalEko Projektowanie, Kierowanie, Nadzór mgr inż. Agnieszka Przezwicka - Litwin ul. Niepodległości Koszalin tel. kom biuro.instaleko@wp.pl PROJEKT PRZEBUDOWY Obiekt: Szkoła Podstawowa nr 18 Adres budowy: m. Koszalin, ul. Staszica 6 dz. nr 45/2, 4/2 obr 17 Zadanie: Branża: Inwestor: Projekt przebudowy kanalizacji deszczowej oraz drenażowej na terenie Szkoły Podstawowej nr 18 w Koszalinie Sanitarna technologiczna Szkoła Podstawowa nr 18 im. Jana Matejki w Koszalinie. ul. Staszica 6, Koszalin Wykaz kompletu opracowań projektu budowlanego: Branża sanitarne: PB przebudowy Projektował: Imię i Nazwisko Nr uprawnień Podpis ZAP/51/PWOS/05 Up. budowlane do projektowania I kierowania robotami budowlanymi bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń cieplnych, wentylacyjnych, gazowych, wodociągowych i kanalizacyjnych mgr inż. Agnieszka Przezwicka-Litwin Koszalin, maj 2015r

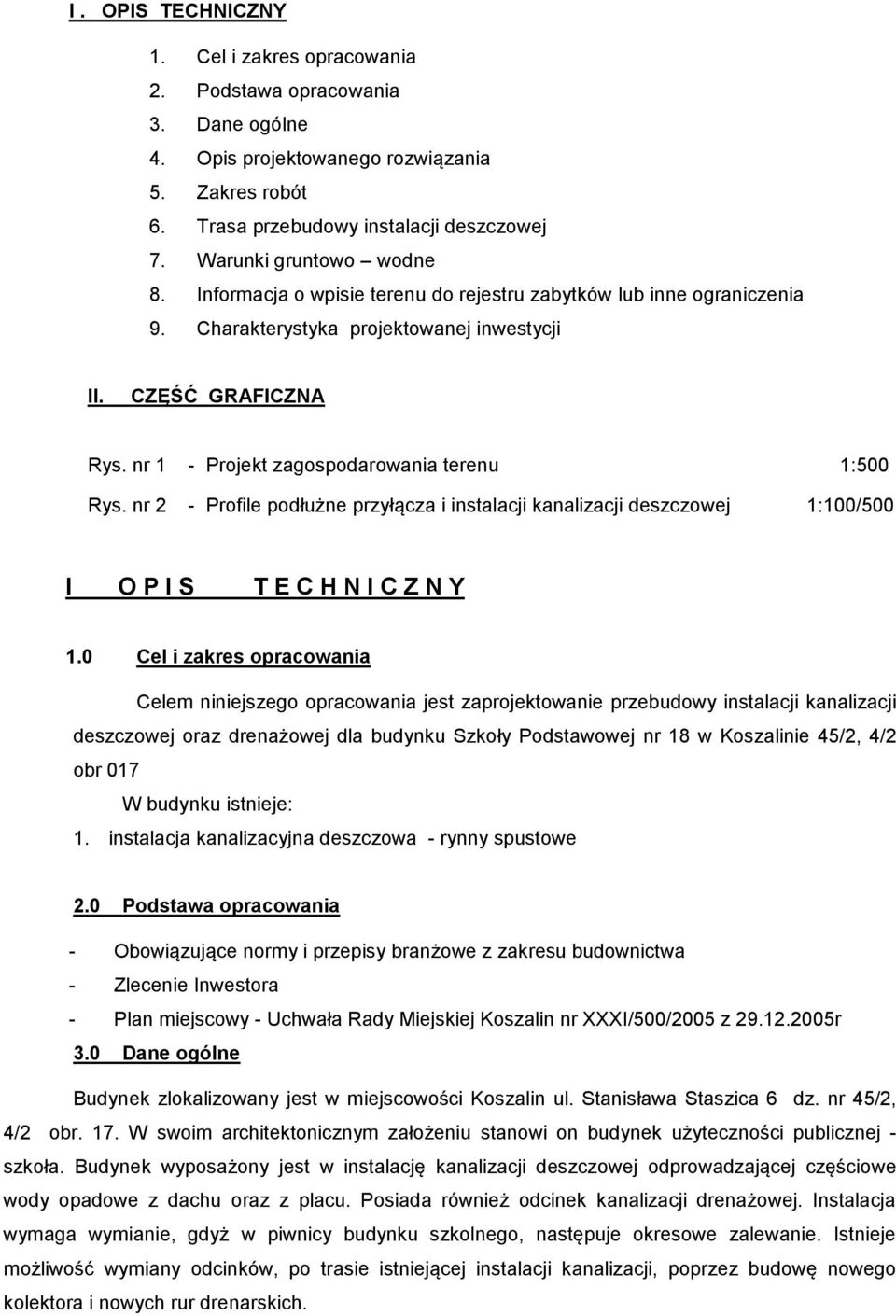

2 I. OPIS TECHNICZNY 1. Cel i zakres opracowania 2. Podstawa opracowania 3. Dane ogólne 4. Opis projektowanego rozwiązania 5. Zakres robót 6. Trasa przebudowy instalacji deszczowej 7. Warunki gruntowo wodne 8. Informacja o wpisie terenu do rejestru zabytków lub inne ograniczenia 9. Charakterystyka projektowanej inwestycji II. CZĘŚĆ GRAFICZNA Rys. nr 1 - Projekt zagospodarowania terenu 1:500 Rys. nr 2 - Profile podłużne przyłącza i instalacji kanalizacji deszczowej 1:100/500 I O P I S T E C H N I C Z N Y 1.0 Cel i zakres opracowania Celem niniejszego opracowania jest zaprojektowanie przebudowy instalacji kanalizacji deszczowej oraz drenażowej dla budynku Szkoły Podstawowej nr 18 w Koszalinie 45/2, 4/2 obr 017 W budynku istnieje: 1. instalacja kanalizacyjna deszczowa - rynny spustowe 2.0 Podstawa opracowania - Obowiązujące normy i przepisy branżowe z zakresu budownictwa - Zlecenie Inwestora - Plan miejscowy - Uchwała Rady Miejskiej Koszalin nr XXXI/500/2005 z r 3.0 Dane ogólne Budynek zlokalizowany jest w miejscowości Koszalin ul. Stanisława Staszica 6 dz. nr 45/2, 4/2 obr. 17. W swoim architektonicznym założeniu stanowi on budynek użyteczności publicznej - szkoła. Budynek wyposażony jest w instalację kanalizacji deszczowej odprowadzającej częściowe wody opadowe z dachu oraz z placu. Posiada również odcinek kanalizacji drenażowej. Instalacja wymaga wymianie, gdyż w piwnicy budynku szkolnego, następuje okresowe zalewanie. Istnieje możliwość wymiany odcinków, po trasie istniejącej instalacji kanalizacji, poprzez budowę nowego kolektora i nowych rur drenarskich.

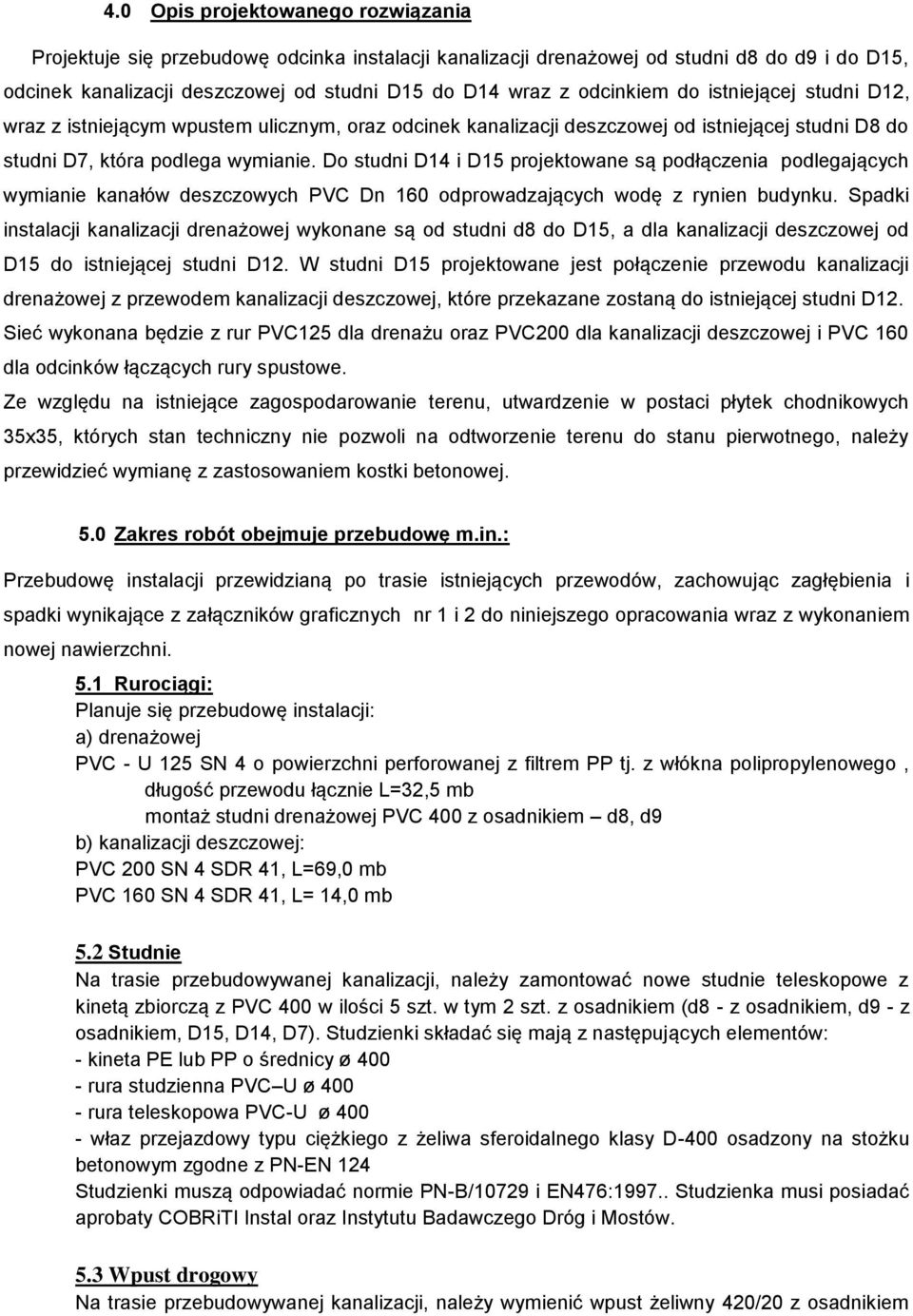

3 4.0 Opis projektowanego rozwiązania Projektuje się przebudowę odcinka instalacji kanalizacji drenażowej od studni d8 do d9 i do D15, odcinek kanalizacji deszczowej od studni D15 do D14 wraz z odcinkiem do istniejącej studni D12, wraz z istniejącym wpustem ulicznym, oraz odcinek kanalizacji deszczowej od istniejącej studni D8 do studni D7, która podlega wymianie. Do studni D14 i D15 projektowane są podłączenia podlegających wymianie kanałów deszczowych PVC Dn 160 odprowadzających wodę z rynien budynku. Spadki instalacji kanalizacji drenażowej wykonane są od studni d8 do D15, a dla kanalizacji deszczowej od D15 do istniejącej studni D12. W studni D15 projektowane jest połączenie przewodu kanalizacji drenażowej z przewodem kanalizacji deszczowej, które przekazane zostaną do istniejącej studni D12. Sieć wykonana będzie z rur PVC125 dla drenażu oraz PVC200 dla kanalizacji deszczowej i PVC 160 dla odcinków łączących rury spustowe. Ze względu na istniejące zagospodarowanie terenu, utwardzenie w postaci płytek chodnikowych 35x35, których stan techniczny nie pozwoli na odtworzenie terenu do stanu pierwotnego, należy przewidzieć wymianę z zastosowaniem kostki betonowej. 5.0 Zakres robót obejmuje przebudowę m.in.: Przebudowę instalacji przewidzianą po trasie istniejących przewodów, zachowując zagłębienia i spadki wynikające z załączników graficznych nr 1 i 2 do niniejszego opracowania wraz z wykonaniem nowej nawierzchni. 5.1 Rurociągi: Planuje się przebudowę instalacji: a) drenażowej PVC - U 125 SN 4 o powierzchni perforowanej z filtrem PP tj. z włókna polipropylenowego, długość przewodu łącznie L=32,5 mb montaż studni drenażowej PVC 400 z osadnikiem d8, d9 b) kanalizacji deszczowej: PVC 200 SN 4 SDR 41, L=69,0 mb PVC 160 SN 4 SDR 41, L= 14,0 mb 5.2 Studnie Na trasie przebudowywanej kanalizacji, należy zamontować nowe studnie teleskopowe z kinetą zbiorczą z PVC 400 w ilości 5 szt. w tym 2 szt. z osadnikiem (d8 - z osadnikiem, d9 - z osadnikiem, D15, D14, D7). Studzienki składać się mają z następujących elementów: - kineta PE lub PP o średnicy ø rura studzienna PVC U ø rura teleskopowa PVC-U ø właz przejazdowy typu ciężkiego z żeliwa sferoidalnego klasy D-400 osadzony na stożku betonowym zgodne z PN-EN 124 Studzienki muszą odpowiadać normie PN-B/10729 i EN476: Studzienka musi posiadać aprobaty COBRiTI Instal oraz Instytutu Badawczego Dróg i Mostów. 5.3 Wpust drogowy Na trasie przebudowywanej kanalizacji, należy wymienić wpust żeliwny 420/20 z osadnikiem

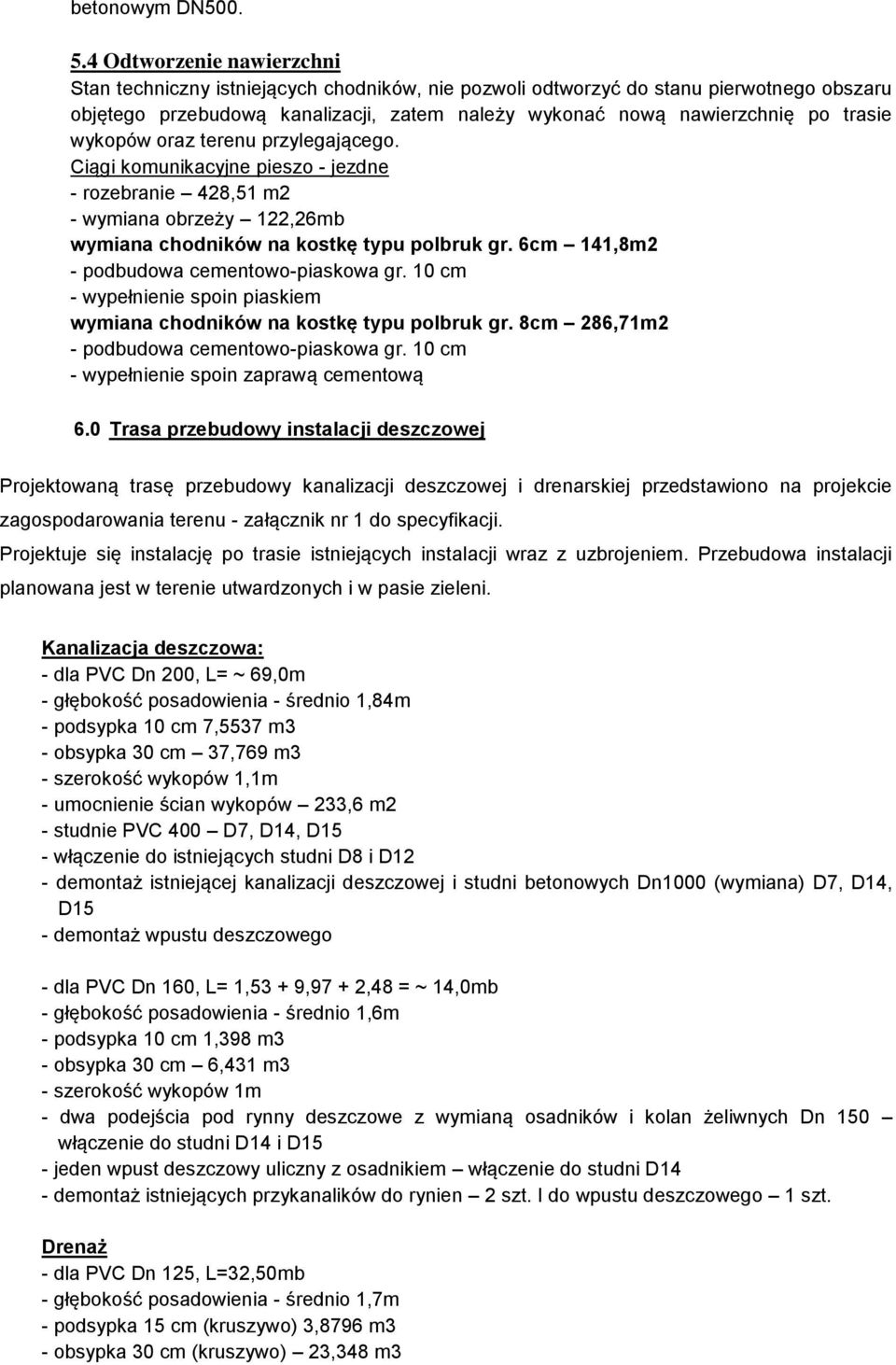

4 betonowym DN Odtworzenie nawierzchni Stan techniczny istniejących chodników, nie pozwoli odtworzyć do stanu pierwotnego obszaru objętego przebudową kanalizacji, zatem należy wykonać nową nawierzchnię po trasie wykopów oraz terenu przylegającego. Ciągi komunikacyjne pieszo - jezdne - rozebranie 428,51 m2 - wymiana obrzeży 122,26mb wymiana chodników na kostkę typu polbruk gr. 6cm 141,8m2 - podbudowa cementowo-piaskowa gr. 10 cm - wypełnienie spoin piaskiem wymiana chodników na kostkę typu polbruk gr. 8cm 286,71m2 - podbudowa cementowo-piaskowa gr. 10 cm - wypełnienie spoin zaprawą cementową 6.0 Trasa przebudowy instalacji deszczowej Projektowaną trasę przebudowy kanalizacji deszczowej i drenarskiej przedstawiono na projekcie zagospodarowania terenu - załącznik nr 1 do specyfikacji. Projektuje się instalację po trasie istniejących instalacji wraz z uzbrojeniem. Przebudowa instalacji planowana jest w terenie utwardzonych i w pasie zieleni. Kanalizacja deszczowa: - dla PVC Dn 200, L= ~ 69,0m - głębokość posadowienia - średnio 1,84m - podsypka 10 cm 7,5537 m3 - obsypka 30 cm 37,769 m3 - szerokość wykopów 1,1m - umocnienie ścian wykopów 233,6 m2 - studnie PVC 400 D7, D14, D15 - włączenie do istniejących studni D8 i D12 - demontaż istniejącej kanalizacji deszczowej i studni betonowych Dn1000 (wymiana) D7, D14, D15 - demontaż wpustu deszczowego - dla PVC Dn 160, L= 1,53 + 9,97 + 2,48 = ~ 14,0mb - głębokość posadowienia - średnio 1,6m - podsypka 10 cm 1,398 m3 - obsypka 30 cm 6,431 m3 - szerokość wykopów 1m - dwa podejścia pod rynny deszczowe z wymianą osadników i kolan żeliwnych Dn 150 włączenie do studni D14 i D15 - jeden wpust deszczowy uliczny z osadnikiem włączenie do studni D14 - demontaż istniejących przykanalików do rynien 2 szt. I do wpustu deszczowego 1 szt. Drenaż - dla PVC Dn 125, L=32,50mb - głębokość posadowienia - średnio 1,7m - podsypka 15 cm (kruszywo) 3,8796 m3 - obsypka 30 cm (kruszywo) 23,348 m3

5 - wyłożenie geowłókniną 88,9m2 geowłókniny - szerokość wykopów 0,8m - studnie drenażowe PVC Dn 400 z osadnikiem d8, d9 - włączenie do D15 - podłączenie istniejącego drenażu w studni d8 - demontaż istn. drenażu Dn 125mm - demontaż (wymiana) studni d8 i d9 7.0 Warunki gruntowo wodne Zgodnie z Rozporządzeniem Ministra Transportu i Gospodarki Morskiej z dnia r / Dz.U. nr 43 z 1999r poz.430 konstrukcje podatne i półsztywne powinny być posadowione na podłożu niewysadzinowym grupy nośności Gl. Przyjęto, że kanały będą posadowione na podsypce z piasku o grubości 10cm dla kd i 15cm dla drenażu. Rury kolektorów deszczowych należy obsypać i zagęścić warstwą piasku o grubości 30cm. Obraz warunków wodnych odnosi się do okresu wierceń i może ulegać okresowym zmianom w zależności od opadów atmosferycznych i pory roku dlatego należy przewidzieć że mogą wystąpić sączenia wód gruntowych do wykopu, które należy wypompować za pomocą pompy spalinowej lub elektrycznej z odprowadzeniem wód do istniejącej studni D Informacja o wpisie terenu do rejestru zabytków lub inne ograniczenia Teren na którym projektuje się budowę przyłącza nie jest wpisany do rejestru zabytków oraz nie występują inne ograniczenia formalno-prawne. 9.0 Charakterystyka projektowanej inwestycji Projektowana inwestycja, obejmująca przyłącze kanalizacji deszczowej jest inwestycją proekologiczną, umożliwiającą doprowadzenie wody z budynku i odprowadzenie ścieków do kanalizacji miejskiej. Przyłącze zostanie wykonane jako układ szczelny, eliminując infiltrację i eksfiltrację. Uwzględniając powyższe, projektowana inwestycja nie będzie ujemnie oddziaływała na środowisko przyrodnicze, a wręcz przeciwnie, będzie chronić wody powierzchniowe i gruntowe przed zanieczyszczeniem. Opracowała: mgr inż. Agnieszka Przezwicka-Litwin
