PROJEKT BUDOWLANO-WYKONAWCZY PRZEBUDOWY DRENAŻU ODWADNIAJĄCEGO Szkoły Podstawowej nr.47 w Gdyni

Transkrypt

1 PRZEDMIOT OPRACOWANIA: PROJEKT BUDOWLANO-WYKONAWCZY PRZEBUDOWY DRENAŻU ODWADNIAJĄCEGO Szkoły Podstawowej nr.47 w Gdyni OBIEKT: SZKOŁA PODSTAWOWA NR. 47 GDYNIA DĄBROWA UL. NAGIETKOWA 73 INWESTOR: ZARZĄD MIASTA GDYNI PROJEKTOWAŁ: mgr inż. Agata Weręgowska upr. proj POM/0033/POOS/09 Gdańsk, LIPIEC 2010 roku.

2 1.0 Opis techniczny Spis treści: nr str Podstawa opracowania Cel i zakres opracowania Przyjęte rozwiązania Obliczenia 3.0 Rysunki : 1. Plan sytuacyjno-wysokościowy. Drenaż odwadniający...1: Profil kanalizacji deszczowej. Odcinek D1-D5, D2-D4.1: Profil kanalizacji deszczowej. Odcinek D11-D14, D6-D9, D8-D10..1: Schemat ułożenia rur drenarskich

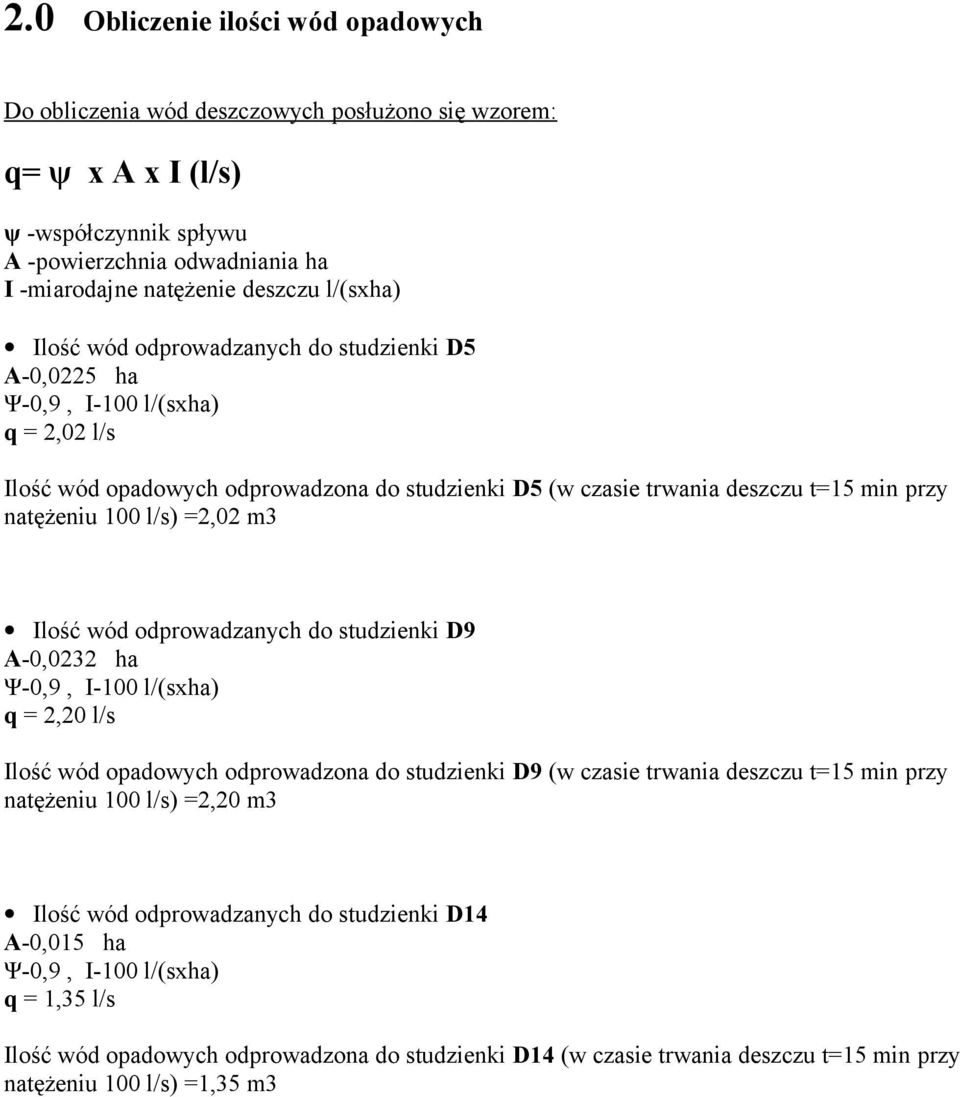

3 1.0. Opis techniczny 1.1. Podstawa opracowania Warunki techniczne UGD.MK-7046/I/39/4663/2010/ Plan sytuacyjno-wysokościowy terenu Wizja lokalna na trasie projektowanej sieci Normy i normatywy 1.2. Cel i zakres opracowania Zakres opracowania obejmuje projekt przebudowy drenażu odwadniającego budynku Szkoły Podstawowej nr. 47 w Gdyni Dąbrówka przy ul. Nagietkowej Przyjęte rozwiązania Ze względu na cykliczne zalewanie ścian budynku szkoły (ściany Pawilon nr. IA, I, III.) zaistniała konieczność przebudowy istniejącego systemu drenarskiego na terenie szkoły. Projektowany jest drenaż odwadniający wzdłuż ław fundamentowych budynku z rur drenarskich Dz125 (Dw115 ) PVC-U z filtrem z włókna syntetycznego np. firmy Kaczmarek, Wavin. Wody sprowadzane są do studzienek drenarskich Dn 315 zlokalizowanych przy budynku, skąd dalej odprowadzane są do istniejących studni rewizyjnych na kanalizacji deszczowej. Ułożenie rur drenarskich należy rozpocząć od najniższego miejsca, układać na wyrównanej warstwie bez kamieni grubości ok. 5cm. Ciąg drenarski na całej długości należy otoczyć centymetrową obsypką filtracyjną o frakcji nie większej niż 32mm ( z płukanego grubego żwiru, płukanego tłucznia ceglanego lub z żużla granulowanego czy keramzytu )Obsypkę obłożyć geowłókniną. Drenaże zapoczątkować studzienkami rewizyjnymi drenarskimi z rur karbowanych Dn 315.Spód drenażu należy układać równolegle do spodu posadowienia ław fundamentowych, ze spadkiem min 0,20% do projektowanych studzienek drenarskich. Projektuje się sprowadzenie wód drenarskich ciągami do studni betonowych DN1200 za pomocą pomp do wody brudnej np. GRUNDFOS Unilift AP skąd przewodami Dn63PE wody pompowane są do studni rewizyjnych na kanalizacji deszczowej.

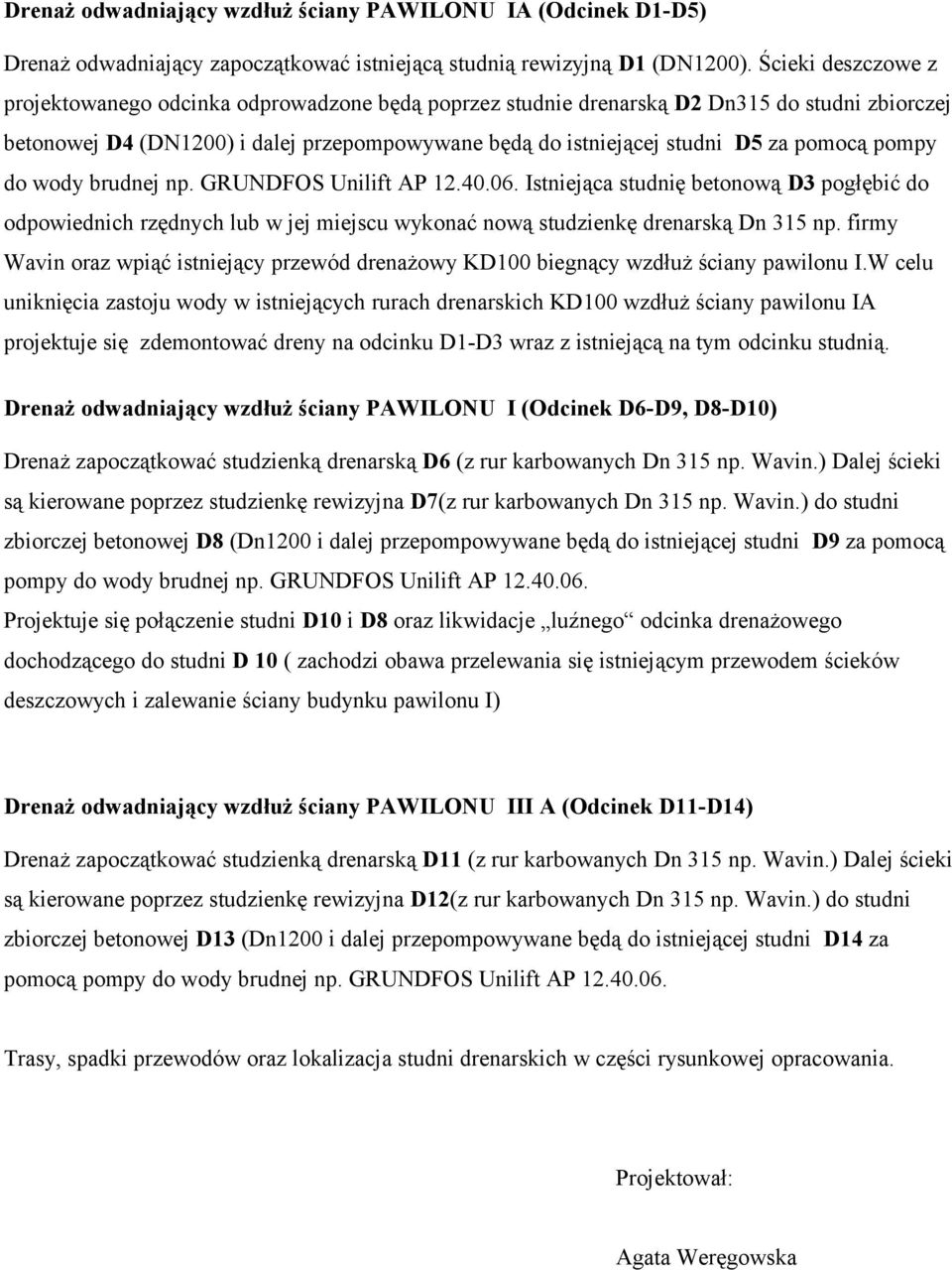

4 Drenaż odwadniający wzdłuż ściany PAWILONU IA (Odcinek D1-D5) Drenaż odwadniający zapoczątkować istniejącą studnią rewizyjną D1 (DN1200). Ścieki deszczowe z projektowanego odcinka odprowadzone będą poprzez studnie drenarską D2 Dn315 do studni zbiorczej betonowej D4 (DN1200) i dalej przepompowywane będą do istniejącej studni D5 za pomocą pompy do wody brudnej np. GRUNDFOS Unilift AP Istniejąca studnię betonową D3 pogłębić do odpowiednich rzędnych lub w jej miejscu wykonać nową studzienkę drenarską Dn 315 np. firmy Wavin oraz wpiąć istniejący przewód drenażowy KD100 biegnący wzdłuż ściany pawilonu I.W celu uniknięcia zastoju wody w istniejących rurach drenarskich KD100 wzdłuż ściany pawilonu IA projektuje się zdemontować dreny na odcinku D1-D3 wraz z istniejącą na tym odcinku studnią. Drenaż odwadniający wzdłuż ściany PAWILONU I (Odcinek D6-D9, D8-D10) Drenaż zapoczątkować studzienką drenarską D6 (z rur karbowanych Dn 315 np. Wavin.) Dalej ścieki są kierowane poprzez studzienkę rewizyjna D7(z rur karbowanych Dn 315 np. Wavin.) do studni zbiorczej betonowej D8 (Dn1200 i dalej przepompowywane będą do istniejącej studni D9 za pomocą pompy do wody brudnej np. GRUNDFOS Unilift AP Projektuje się połączenie studni D10 i D8 oraz likwidacje luźnego odcinka drenażowego dochodzącego do studni D 10 ( zachodzi obawa przelewania się istniejącym przewodem ścieków deszczowych i zalewanie ściany budynku pawilonu I) Drenaż odwadniający wzdłuż ściany PAWILONU III A (Odcinek D11-D14) Drenaż zapoczątkować studzienką drenarską D11 (z rur karbowanych Dn 315 np. Wavin.) Dalej ścieki są kierowane poprzez studzienkę rewizyjna D12(z rur karbowanych Dn 315 np. Wavin.) do studni zbiorczej betonowej D13 (Dn1200 i dalej przepompowywane będą do istniejącej studni D14 za pomocą pompy do wody brudnej np. GRUNDFOS Unilift AP Trasy, spadki przewodów oraz lokalizacja studni drenarskich w części rysunkowej opracowania. Projektował: Agata Weręgowska
