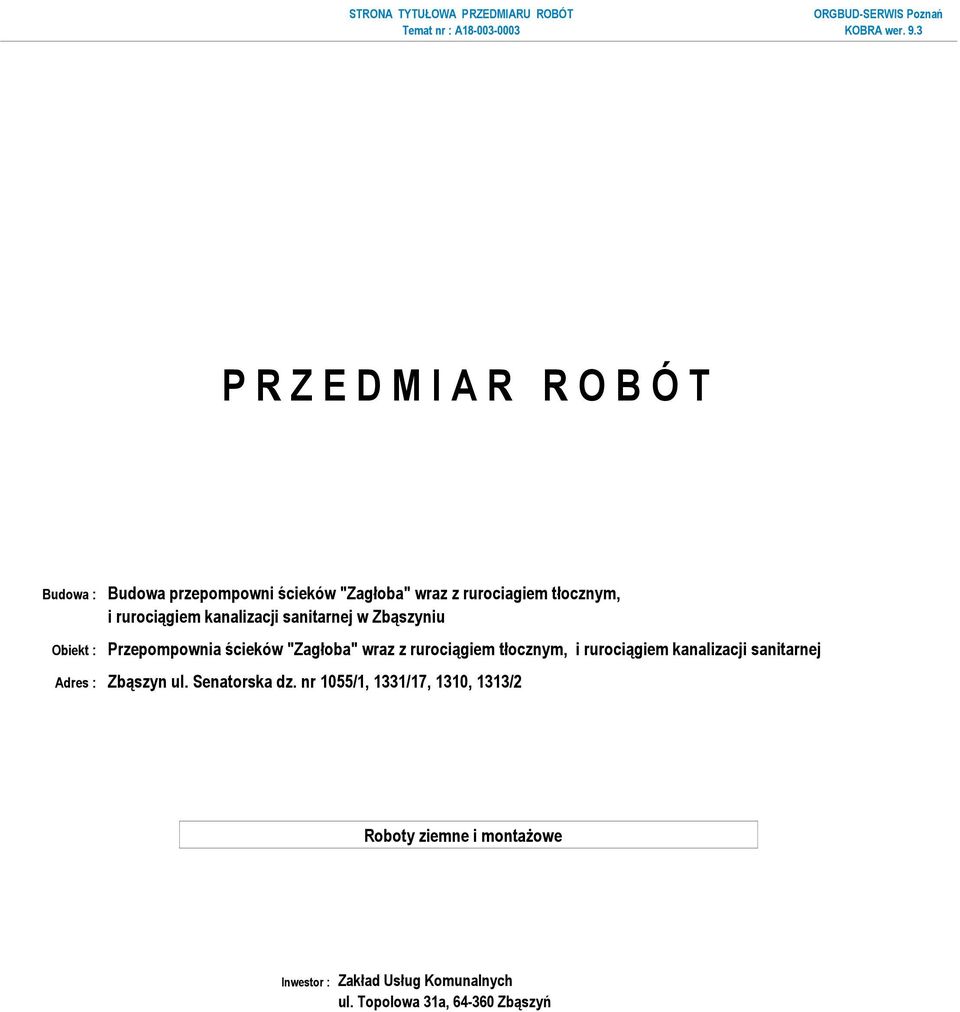

1 STRONA TYTUŁOWA PRZEDMIARU ROBÓT P R Z E D M I A R R O B Ó T Budowa : Budowa przepompowni ścieków "Zagłoba" wraz z rurociagiem tłocznym, i rurociągiem kanalizacji sanitarnej w Zbąszyniu Obiekt : Przepompownia ścieków "Zagłoba" wraz z rurociągiem tłocznym, i rurociągiem kanalizacji sanitarnej Adres : Zbąszyn ul. Senatorska dz. nr 1055/1, 1331/17, 1310, 1313/2 Inwestor : Zakład Usług Komunalnych ul. Topolowa 31a, Zbąszyń

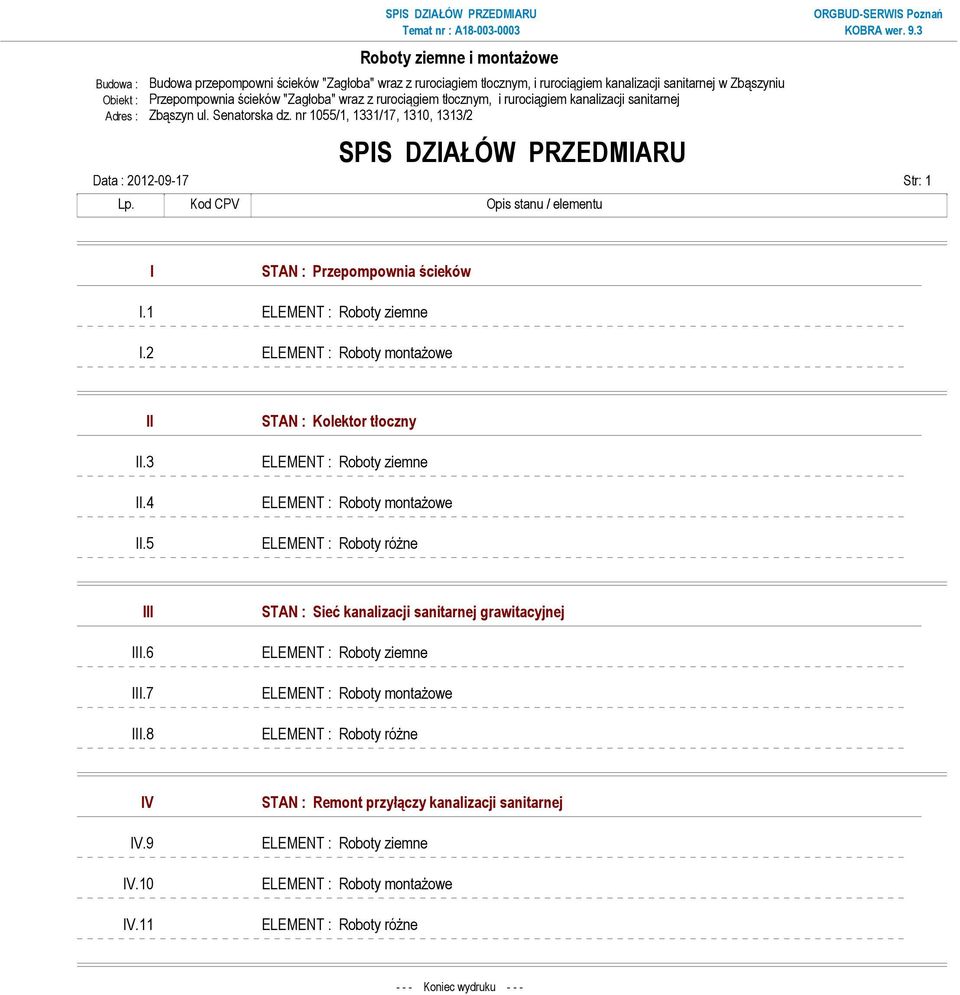

2 SPIS DZIAŁÓW PRZEDMIARU Budowa : Budowa przepompowni ścieków "Zagłoba" wraz z rurociagiem tłocznym, i rurociągiem kanalizacji sanitarnej w Zbąszyniu Obiekt : Przepompownia ścieków "Zagłoba" wraz z rurociągiem tłocznym, i rurociągiem kanalizacji sanitarnej Adres : Zbąszyn ul. Senatorska dz. nr 1055/1, 1331/17, 1310, 1313/2 SPIS DZIAŁÓW PRZEDMIARU Data : Str: 1 Lp. Kod CPV Opis stanu / elementu I STAN : Przepompownia ścieków I.1 ELEMENT : Roboty ziemne I.2 ELEMENT : Roboty montaŝowe II II.3 II.4 II.5 STAN : Kolektor tłoczny ELEMENT : Roboty ziemne ELEMENT : Roboty montaŝowe ELEMENT : Roboty róŝne III III.6 III.7 III.8 STAN : Sieć kanalizacji sanitarnej grawitacyjnej ELEMENT : Roboty ziemne ELEMENT : Roboty montaŝowe ELEMENT : Roboty róŝne IV IV.9 IV.10 IV.11 STAN : Remont przyłączy kanalizacji sanitarnej ELEMENT : Roboty ziemne ELEMENT : Roboty montaŝowe ELEMENT : Roboty róŝne Koniec wydruku - - -

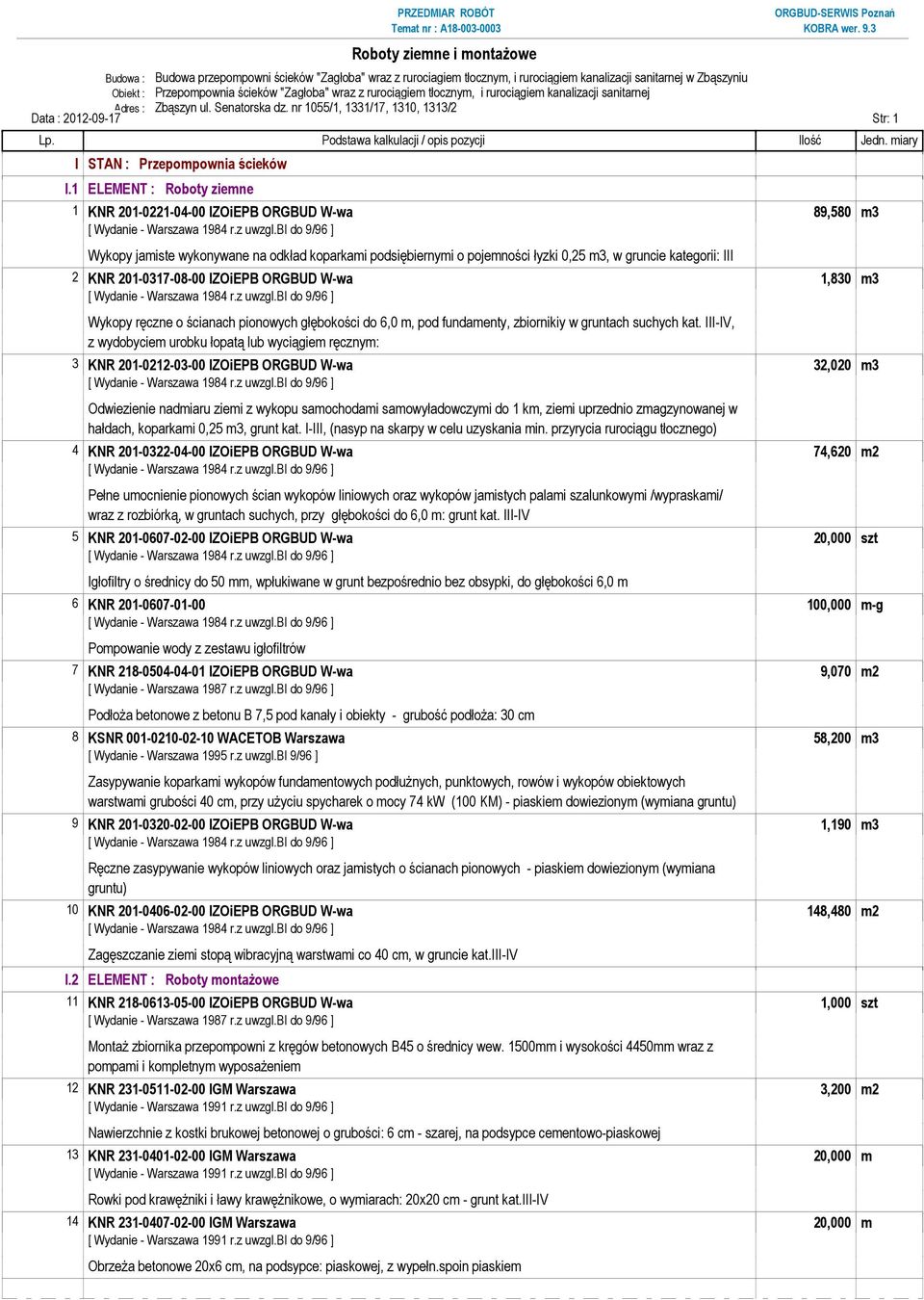

3 Budowa : Budowa przepompowni ścieków "Zagłoba" wraz z rurociagiem tłocznym, i rurociągiem kanalizacji sanitarnej w Zbąszyniu Obiekt : Przepompownia ścieków "Zagłoba" wraz z rurociągiem tłocznym, i rurociągiem kanalizacji sanitarnej Adres : Zbąszyn ul. Senatorska dz. nr 1055/1, 1331/17, 1310, 1313/2 Data : Str: 1 I STAN : Przepompownia ścieków I.1 ELEMENT : Roboty ziemne 1 KNR IZOiEPB ORGBUD W-wa 89,580 m3 Wykopy jamiste wykonywane na odkład koparkami podsiębiernymi o pojemności łyzki 0,25 m3, w gruncie kategorii: III 2 KNR IZOiEPB ORGBUD W-wa 1,830 m3 Wykopy ręczne o ścianach pionowych głębokości do 6,0 m, pod fundamenty, zbiornikiy w gruntach suchych kat. III-IV, z wydobyciem urobku łopatą lub wyciągiem ręcznym: 3 KNR IZOiEPB ORGBUD W-wa 32,020 m3 Odwiezienie nadmiaru ziemi z wykopu samochodami samowyładowczymi do 1 km, ziemi uprzednio zmagzynowanej w hałdach, koparkami 0,25 m3, grunt kat. I-III, (nasyp na skarpy w celu uzyskania min. przyrycia rurociągu tłocznego) 4 KNR IZOiEPB ORGBUD W-wa 74,620 m2 Pełne umocnienie pionowych ścian wykopów liniowych oraz wykopów jamistych palami szalunkowymi /wypraskami/ wraz z rozbiórką, w gruntach suchych, przy głębokości do 6,0 m: grunt kat. III-IV 5 KNR IZOiEPB ORGBUD W-wa 20,000 szt Igłofiltry o średnicy do 50 mm, wpłukiwane w grunt bezpośrednio bez obsypki, do głębokości 6,0 m 6 KNR ,000 m-g Pompowanie wody z zestawu igłofiltrów 7 KNR IZOiEPB ORGBUD W-wa 9,070 m2 PodłoŜa betonowe z betonu B 7,5 pod kanały i obiekty - grubość podłoŝa: 30 cm 8 KSNR WACETOB Warszawa 58,200 m3 Zasypywanie koparkami wykopów fundamentowych podłuŝnych, punktowych, rowów i wykopów obiektowych warstwami grubości 40 cm, przy uŝyciu spycharek o mocy 74 kw (100 KM) - piaskiem dowiezionym (wymiana gruntu) 9 KNR IZOiEPB ORGBUD W-wa 1,190 m3 Ręczne zasypywanie wykopów liniowych oraz jamistych o ścianach pionowych - piaskiem dowiezionym (wymiana gruntu) 10 KNR IZOiEPB ORGBUD W-wa 148,480 m2 Zagęszczanie ziemi stopą wibracyjną warstwami co 40 cm, w gruncie kat.iii-iv I.2 ELEMENT : Roboty montaŝowe 11 KNR IZOiEPB ORGBUD W-wa 1,000 szt MontaŜ zbiornika przepompowni z kręgów betonowych B45 o średnicy wew. 1500mm i wysokości 4450mm wraz z pompami i kompletnym wyposaŝeniem 12 KNR IGM Warszawa 3,200 m2 Nawierzchnie z kostki brukowej betonowej o grubości: 6 cm - szarej, na podsypce cementowo-piaskowej 13 KNR IGM Warszawa 20,000 m Rowki pod krawęŝniki i ławy krawęŝnikowe, o wymiarach: 20x20 cm - grunt kat.iii-iv 14 KNR IGM Warszawa 20,000 m ObrzeŜa betonowe 20x6 cm, na podsypce: piaskowej, z wypełn.spoin piaskiem

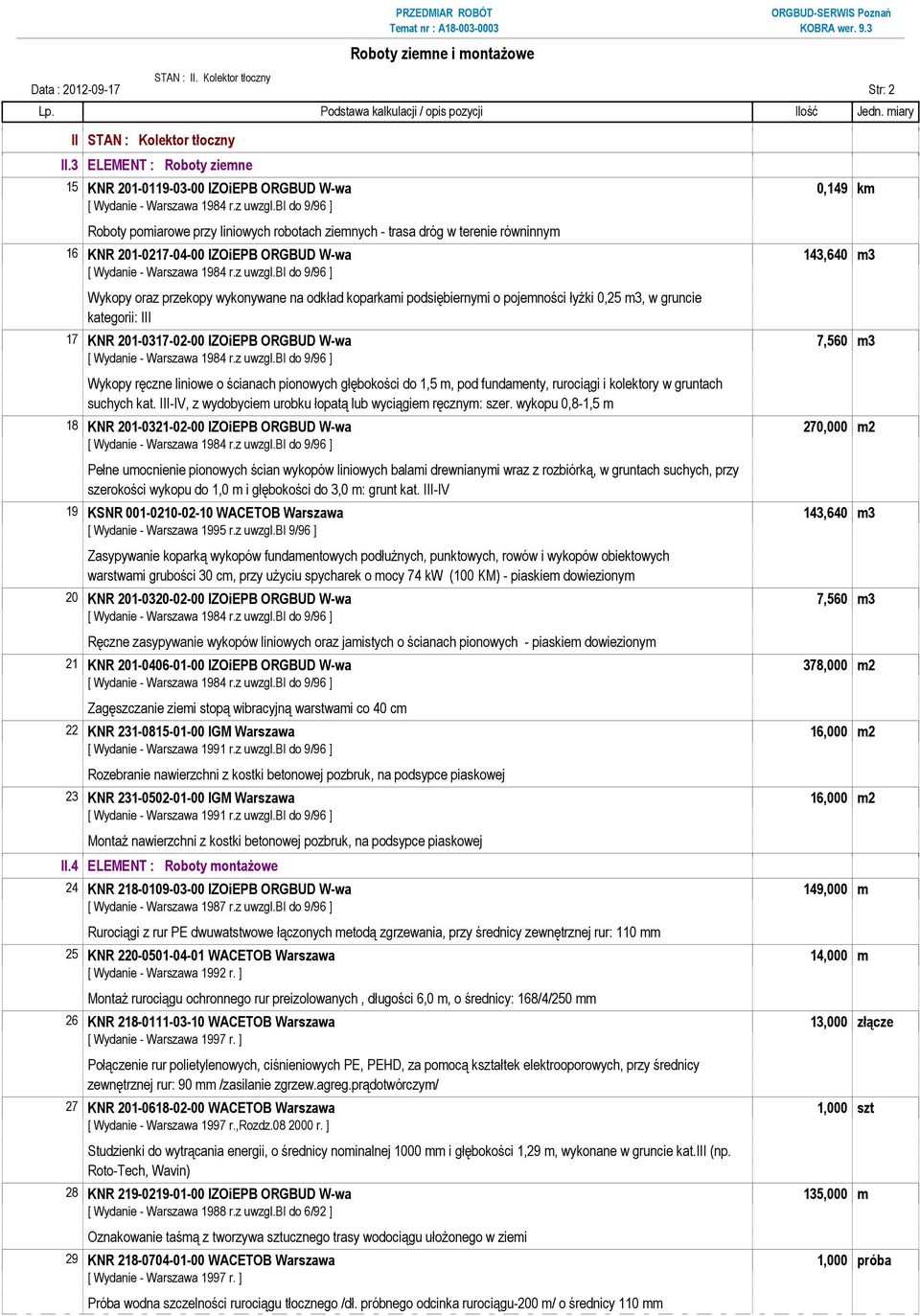

4 STAN : II. Kolektor tłoczny Data : Str: 2 II STAN : Kolektor tłoczny II.3 ELEMENT : Roboty ziemne 15 KNR IZOiEPB ORGBUD W-wa 0,149 km Roboty pomiarowe przy liniowych robotach ziemnych - trasa dróg w terenie równinnym 16 KNR IZOiEPB ORGBUD W-wa 143,640 m3 Wykopy oraz przekopy wykonywane na odkład koparkami podsiębiernymi o pojemności łyŝki 0,25 m3, w gruncie kategorii: III 17 KNR IZOiEPB ORGBUD W-wa 7,560 m3 Wykopy ręczne liniowe o ścianach pionowych głębokości do 1,5 m, pod fundamenty, rurociągi i kolektory w gruntach suchych kat. III-IV, z wydobyciem urobku łopatą lub wyciągiem ręcznym: szer. wykopu 0,8-1,5 m 18 KNR IZOiEPB ORGBUD W-wa 270,000 m2 Pełne umocnienie pionowych ścian wykopów liniowych balami drewnianymi wraz z rozbiórką, w gruntach suchych, przy szerokości wykopu do 1,0 m i głębokości do 3,0 m: grunt kat. III-IV 19 KSNR WACETOB Warszawa 143,640 m3 Zasypywanie koparką wykopów fundamentowych podłuŝnych, punktowych, rowów i wykopów obiektowych warstwami grubości 30 cm, przy uŝyciu spycharek o mocy 74 kw (100 KM) - piaskiem dowiezionym 20 KNR IZOiEPB ORGBUD W-wa 7,560 m3 Ręczne zasypywanie wykopów liniowych oraz jamistych o ścianach pionowych - piaskiem dowiezionym 21 KNR IZOiEPB ORGBUD W-wa 378,000 m2 Zagęszczanie ziemi stopą wibracyjną warstwami co 40 cm 22 KNR IGM Warszawa 16,000 m2 Rozebranie nawierzchni z kostki betonowej pozbruk, na podsypce piaskowej 23 KNR IGM Warszawa 16,000 m2 MontaŜ nawierzchni z kostki betonowej pozbruk, na podsypce piaskowej II.4 ELEMENT : Roboty montaŝowe 24 KNR IZOiEPB ORGBUD W-wa 149,000 m Rurociągi z rur PE dwuwatstwowe łączonych metodą zgrzewania, przy średnicy zewnętrznej rur: 110 mm 25 KNR WACETOB Warszawa 14,000 m [ Wydanie - Warszawa 1992 r. ] MontaŜ rurociągu ochronnego rur preizolowanych, długości 6,0 m, o średnicy: 168/4/250 mm 26 KNR WACETOB Warszawa 13,000 złącze Połączenie rur polietylenowych, ciśnieniowych PE, PEHD, za pomocą kształtek elektrooporowych, przy średnicy zewnętrznej rur: 90 mm /zasilanie zgrzew.agreg.prądotwórczym/ 27 KNR WACETOB Warszawa 1,000 szt [ Wydanie - Warszawa 1997 r.,rozdz r. ] Studzienki do wytrącania energii, o średnicy nominalnej 1000 mm i głębokości 1,29 m, wykonane w gruncie kat.iii (np. Roto-Tech, Wavin) 28 KNR IZOiEPB ORGBUD W-wa 135,000 m Oznakowanie taśmą z tworzywa sztucznego trasy wodociągu ułoŝonego w ziemi 29 KNR WACETOB Warszawa 1,000 próba Próba wodna szczelności rurociągu tłocznego /dł. próbnego odcinka rurociągu-200 m/ o średnicy 110 mm

5 STAN : II. Kolektor tłoczny ELEMENT : II.4. Roboty montaŝowe Data : Str: 3 30 KNR IZOiEPB ORGBUD W-wa 1,000 przejśc Wykonanie przejścia rurociągu do studni rozpręŝnej 31 KNR WACETOB Warszawa 14,000 m [ Wydanie - Warszawa 1992 r. ] MontaŜ rurociągu stalowego preizolowanego 168,3x4,0mm do kładki nad ciekiem wodnym II.5 ELEMENT : Roboty róŝne 32 kalk. indyw. 1,000 DemontaŜ oraz ponowny montaŝ teblicy reklamowej 33 kalk. indyw. 1,000 kpl Inwentaryzacja powykonawcza 34 kalk. indyw. 1,000 kpl Opłata za zajęcie pasa drogowego III STAN : Sieć kanalizacji sanitarnej grawitacyjnej III.6 ELEMENT : Roboty ziemne 35 KNR IZOiEPB ORGBUD W-wa 0,023 km Roboty pomiarowe przy liniowych robotach ziemnych 36 KNR IZOiEPB ORGBUD W-wa 26,000 m3 Wykopy oraz przekopy wykonywane na odkład koparkami podsiębiernymi o pojemności łyŝki 0,25 m3, w gruncie kategorii: III 37 KNR IZOiEPB ORGBUD W-wa 17,420 m3 Wykopy ręczne liniowe o ścianach pionowych głębokości do 1,5 m, pod fundamenty, rurociągi i kolektory w gruntach suchych kat. III-IV, z wydobyciem urobku łopatą lub wyciągiem ręcznym: szer. wykopu 0,8-1,5 m 38 KNR IZOiEPB ORGBUD W-wa 92,000 m2 Pełne umocnienie pionowych ścian wykopów liniowych balami drewnianymi wraz z rozbiórką, w gruntach suchych, przy szerokości wykopu do 1,0 m i głębokości do 3,0 m: grunt kat. III-IV 39 KNR IZOiEPB ORGBUD W-wa 13,800 m2 PodłoŜa z materiałów sypkich pod kanały i obiekty - grubość podłoŝa: 10 cm 40 KSNR WACETOB Warszawa 26,000 m3 Zasypywanie koparką wykopów fundamentowych podłuŝnych, punktowych, rowów i wykopów obiektowych warstwami grubości 40 cm, przy uŝyciu spycharek o mocy 74 kw (100 KM) - 41 KNR IZOiEPB ORGBUD W-wa 17,420 m3 Ręczne zasypywanie wykopów liniowych o ścianach pionowych i głębokości do 1,5 m: szer. wykopu 0,8-1,5 m - piaskiem dowiezionym 42 KNR IZOiEPB ORGBUD W-wa 108,550 m2 Zagęszczanie ziemi stopą wibracyjną warstwami co 40 cm III.7 ELEMENT : Roboty montaŝowe 43 KNR WACETOB Warszawa 23,000 m Kanały z rur kanalizacyjnych PCV-U klasy S, łączonych na wcisk /rury łącznie z uszczelką/, o średnicy zewnętrznej: 200 mm 44 KNR ,000 szt Studnie kanalizacyjne betonowe z fabrycznie zabetonowanym dnem Predl z włazem typu D400 (S2 h=3,03m)

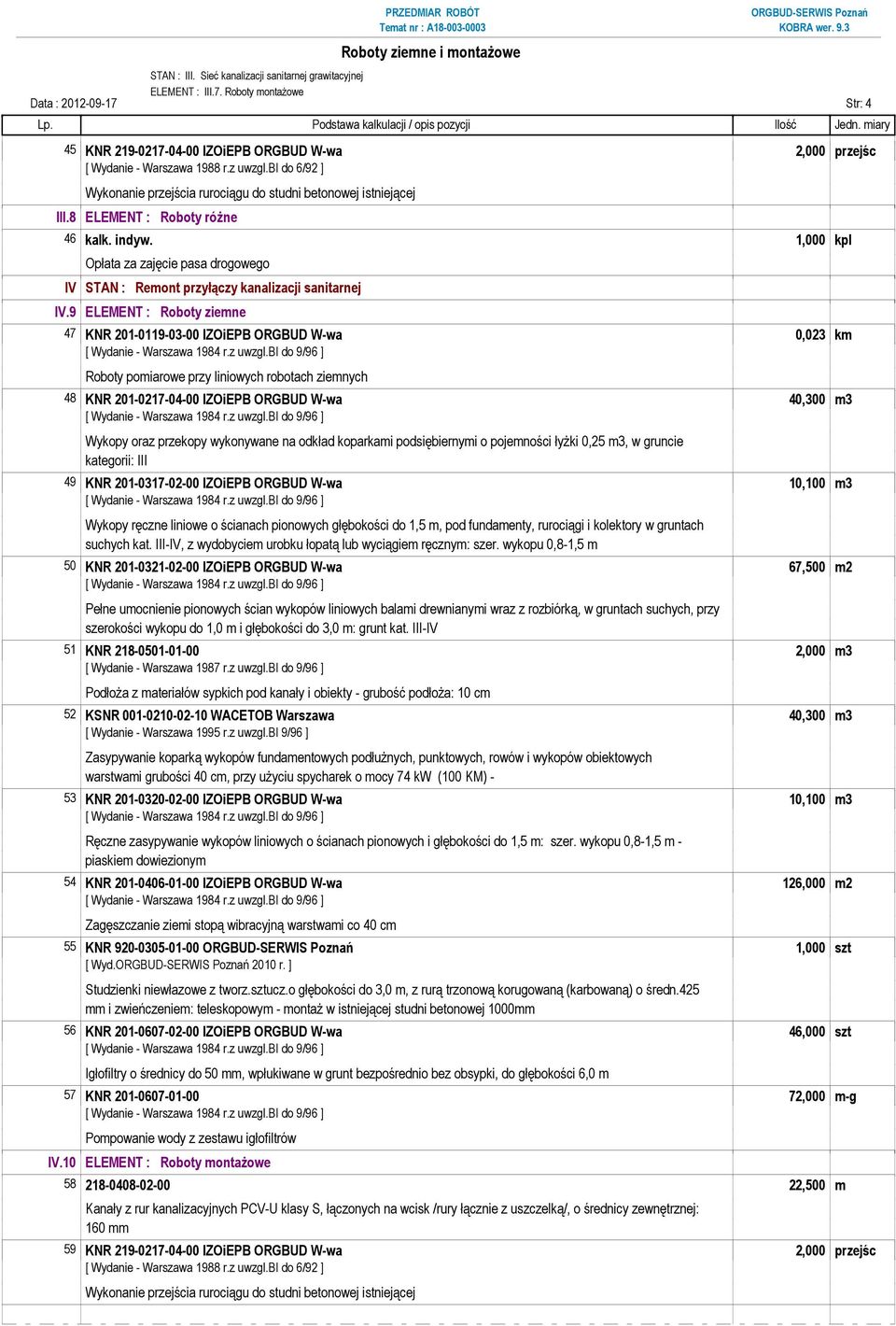

6 STAN : III. Sieć kanalizacji sanitarnej grawitacyjnej ELEMENT : III.7. Roboty montaŝowe Data : Str: 4 45 KNR IZOiEPB ORGBUD W-wa 2,000 przejśc Wykonanie przejścia rurociągu do studni betonowej istniejącej III.8 ELEMENT : Roboty róŝne 46 kalk. indyw. 1,000 kpl Opłata za zajęcie pasa drogowego IV STAN : Remont przyłączy kanalizacji sanitarnej IV.9 ELEMENT : Roboty ziemne 47 KNR IZOiEPB ORGBUD W-wa 0,023 km Roboty pomiarowe przy liniowych robotach ziemnych 48 KNR IZOiEPB ORGBUD W-wa 40,300 m3 Wykopy oraz przekopy wykonywane na odkład koparkami podsiębiernymi o pojemności łyŝki 0,25 m3, w gruncie kategorii: III 49 KNR IZOiEPB ORGBUD W-wa 10,100 m3 Wykopy ręczne liniowe o ścianach pionowych głębokości do 1,5 m, pod fundamenty, rurociągi i kolektory w gruntach suchych kat. III-IV, z wydobyciem urobku łopatą lub wyciągiem ręcznym: szer. wykopu 0,8-1,5 m 50 KNR IZOiEPB ORGBUD W-wa 67,500 m2 Pełne umocnienie pionowych ścian wykopów liniowych balami drewnianymi wraz z rozbiórką, w gruntach suchych, przy szerokości wykopu do 1,0 m i głębokości do 3,0 m: grunt kat. III-IV 51 KNR ,000 m3 PodłoŜa z materiałów sypkich pod kanały i obiekty - grubość podłoŝa: 10 cm 52 KSNR WACETOB Warszawa 40,300 m3 Zasypywanie koparką wykopów fundamentowych podłuŝnych, punktowych, rowów i wykopów obiektowych warstwami grubości 40 cm, przy uŝyciu spycharek o mocy 74 kw (100 KM) - 53 KNR IZOiEPB ORGBUD W-wa 10,100 m3 Ręczne zasypywanie wykopów liniowych o ścianach pionowych i głębokości do 1,5 m: szer. wykopu 0,8-1,5 m - piaskiem dowiezionym 54 KNR IZOiEPB ORGBUD W-wa 126,000 m2 Zagęszczanie ziemi stopą wibracyjną warstwami co 40 cm 55 KNR ,000 szt [ Wyd r. ] Studzienki niewłazowe z tworz.sztucz.o głębokości do 3,0 m, z rurą trzonową korugowaną (karbowaną) o średn.425 mm i zwieńczeniem: teleskopowym - montaŝ w istniejącej studni betonowej 1000mm 56 KNR IZOiEPB ORGBUD W-wa 46,000 szt Igłofiltry o średnicy do 50 mm, wpłukiwane w grunt bezpośrednio bez obsypki, do głębokości 6,0 m 57 KNR ,000 m-g Pompowanie wody z zestawu igłofiltrów IV.10 ELEMENT : Roboty montaŝowe ,500 m Kanały z rur kanalizacyjnych PCV-U klasy S, łączonych na wcisk /rury łącznie z uszczelką/, o średnicy zewnętrznej: 160 mm 59 KNR IZOiEPB ORGBUD W-wa 2,000 przejśc Wykonanie przejścia rurociągu do studni betonowej istniejącej

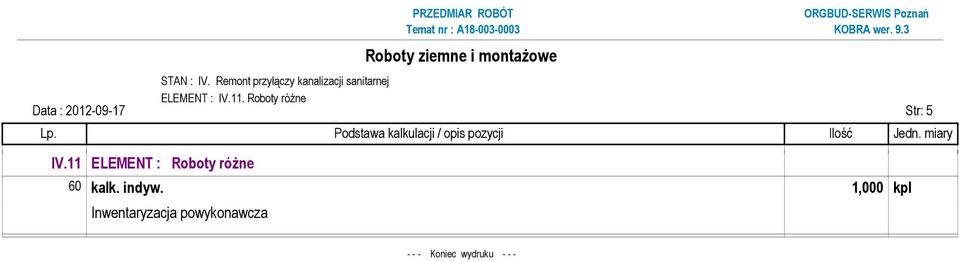

7 STAN : IV. Remont przyłączy kanalizacji sanitarnej ELEMENT : IV.11. Roboty róŝne Data : Str: 5 IV.11 ELEMENT : Roboty róŝne 60 kalk. indyw. 1,000 kpl Inwentaryzacja powykonawcza Koniec wydruku - - -
