Część opisowa do opracowania branżowego: kanalizacja opadowa wraz z urządzeniami towarzyszącymi.

Wielkość: px
Rozpocząć pokaz od strony:

Download "Część opisowa do opracowania branżowego: kanalizacja opadowa wraz z urządzeniami towarzyszącymi."

Transkrypt

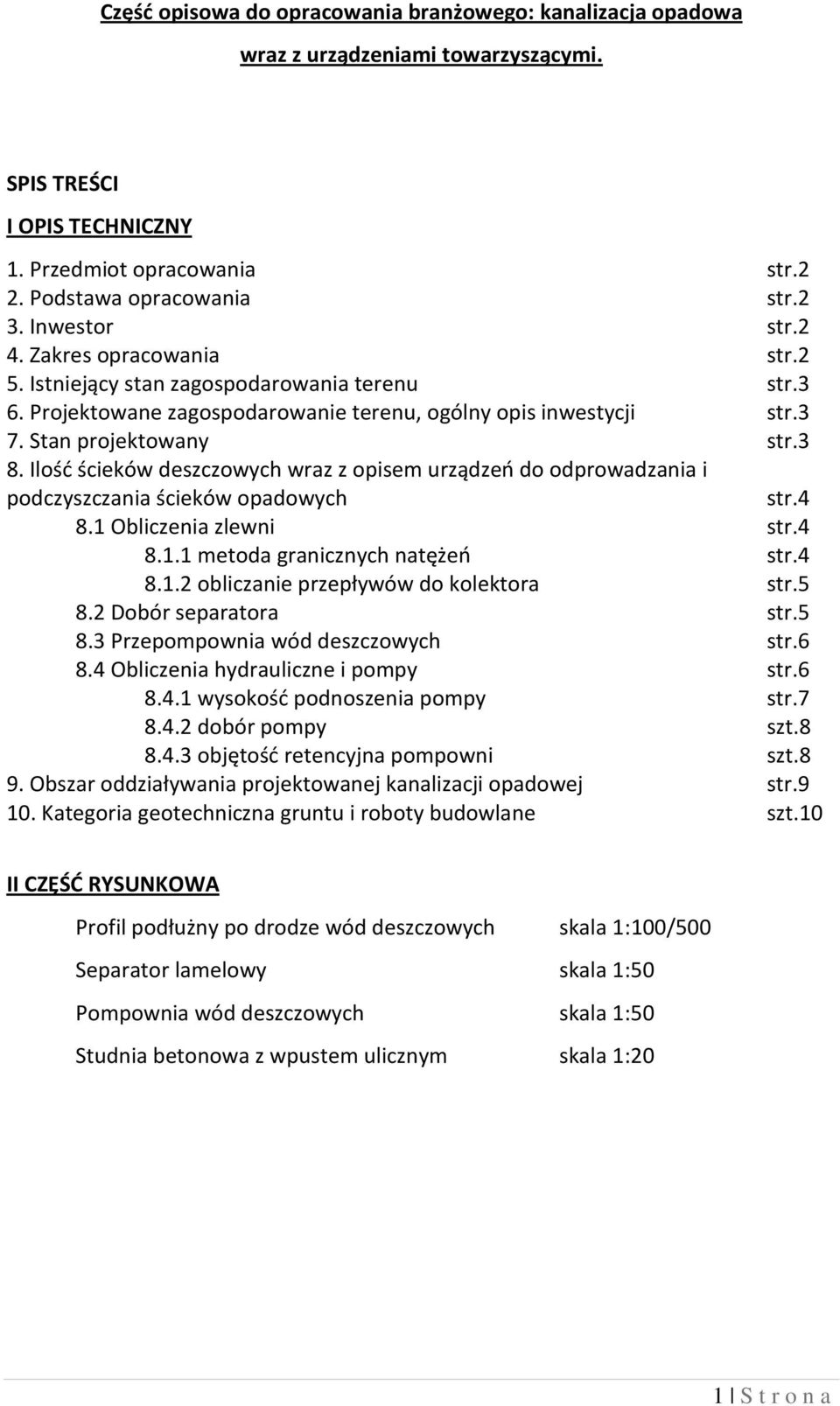

1 Część opisowa do opracowania branżowego: kanalizacja opadowa wraz z urządzeniami towarzyszącymi. SPIS TREŚCI I OPIS TECHNICZNY 1. Przedmiot opracowania str.2 2. Podstawa opracowania str.2 3. Inwestor str.2 4. Zakres opracowania str.2 5. Istniejący stan zagospodarowania terenu str.3 6. Projektowane zagospodarowanie terenu, ogólny opis inwestycji str.3 7. Stan projektowany str.3 8. Ilość ścieków deszczowych wraz z opisem urządzeń do odprowadzania i podczyszczania ścieków opadowych str Obliczenia zlewni str metoda granicznych natężeń str obliczanie przepływów do kolektora str Dobór separatora str Przepompownia wód deszczowych str Obliczenia hydrauliczne i pompy str wysokość podnoszenia pompy str dobór pompy szt objętość retencyjna pompowni szt.8 9. Obszar oddziaływania projektowanej kanalizacji opadowej str Kategoria geotechniczna gruntu i roboty budowlane szt.10 II CZĘŚĆ RYSUNKOWA Profil podłużny po drodze wód deszczowych skala 1:100/500 Separator lamelowy skala 1:50 Pompownia wód deszczowych skala 1:50 Studnia betonowa z wpustem ulicznym skala 1:20 1 S t r o n a

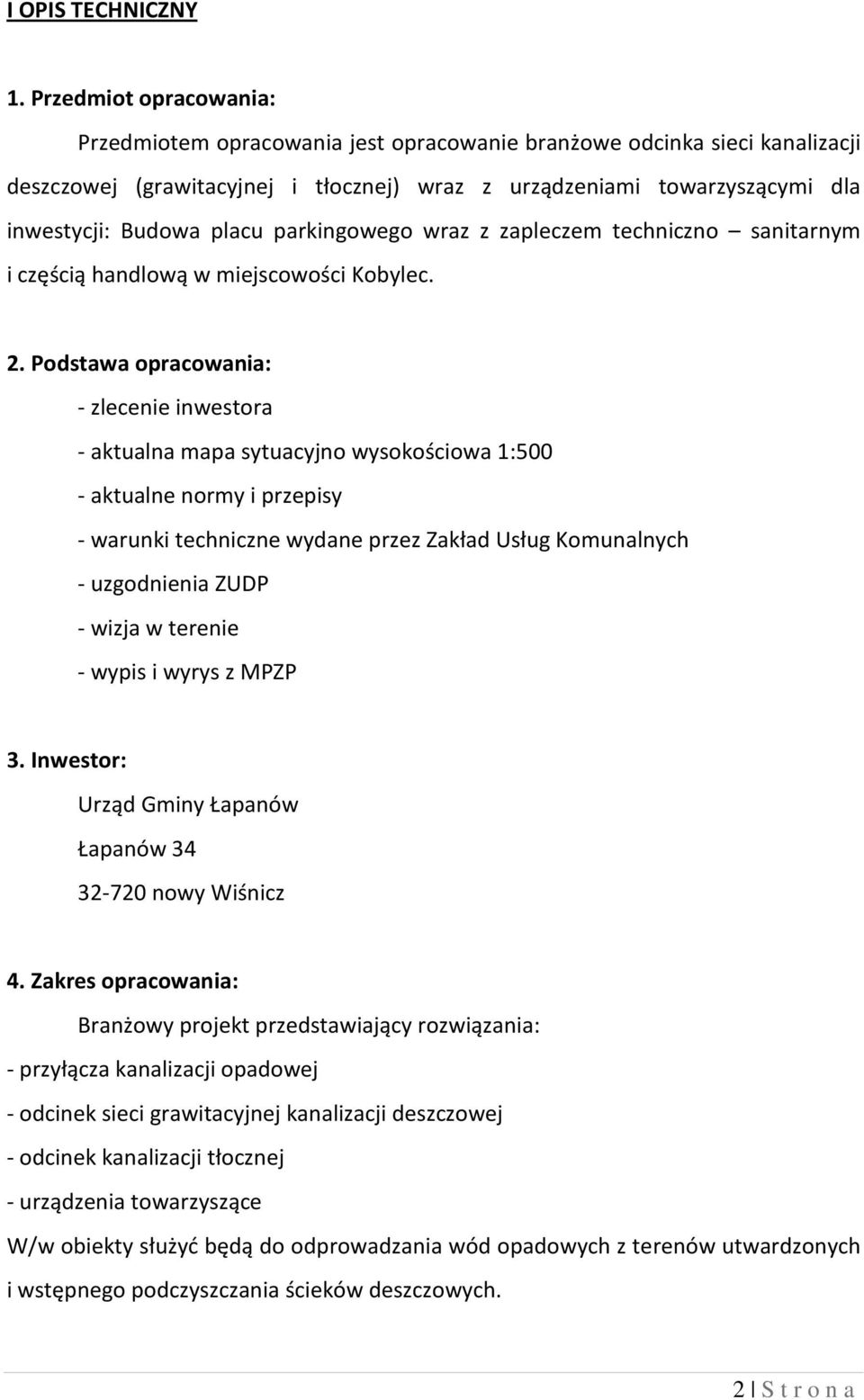

2 I OPIS TECHNICZNY 1. Przedmiot opracowania: Przedmiotem opracowania jest opracowanie branżowe odcinka sieci kanalizacji deszczowej (grawitacyjnej i tłocznej) wraz z urządzeniami towarzyszącymi dla inwestycji: Budowa placu parkingowego wraz z zapleczem techniczno sanitarnym i częścią handlową w miejscowości Kobylec. 2. Podstawa opracowania: - zlecenie inwestora - aktualna mapa sytuacyjno wysokościowa 1:500 - aktualne normy i przepisy - warunki techniczne wydane przez Zakład Usług Komunalnych - uzgodnienia ZUDP - wizja w terenie - wypis i wyrys z MPZP 3. Inwestor: Urząd Gminy Łapanów Łapanów nowy Wiśnicz 4. Zakres opracowania: Branżowy projekt przedstawiający rozwiązania: - przyłącza kanalizacji opadowej - odcinek sieci grawitacyjnej kanalizacji deszczowej - odcinek kanalizacji tłocznej - urządzenia towarzyszące W/w obiekty służyć będą do odprowadzania wód opadowych z terenów utwardzonych i wstępnego podczyszczania ścieków deszczowych. 2 S t r o n a

3 5. Istniejący stan zagospodarowania terenu: Teren objęty opracowaniem jest przeznaczony pod zabudowę przemysłową oraz usługowo handlową. Obiekty zlokalizowane są wzdłuż drogi wojewódzkiej i powiatowej. W rejonie inwestycji znajdują się pojedyncze działki niezabudowane pod budownictwo w/w przeznaczenia. W rejonie projektowanych obiektów, znajduje się sieć: wodociągu fi90, sieć kanalizacji sanitarnej fi300, sieć kanalizacji opadowej fi400 oraz tele-techniczna. 6. Projektowane zagospodarowanie terenu, ogólny opis inwestycji: W związku z potrzebą prawidłowej organizacji drobnego handlu w rejonie, zaprojektowano plac handlowy, który będzie spełniać aktualne wymagania sanitarne. W związku z powyższym zgodnie z obowiązującymi przepisami należy zapewnić prawidłowe odwodnienie terenu i odprowadzenie wód deszczowych odpowiedniej jakości do odbiornika. Geometryczny układ terenu wymusza zastosowanie grawitacyjno tłocznego odprowadzania ścieków do istniejącej kanalizacji deszczowej. Trasa zaprojektowanych przykanalików wraz z urządzeniami towarzyszącymi została przedstawiona oraz opisana na projekcie zagospodarowania, profilu podłużnym i rysunkami dodatkowymi. 7. Stan projektowany: Dla omawianego zadania opracowano odcinek kanalizacji deszczowej, który będzie odprowadzał wody do sieci poprzez istniejącą studzienkę. Z uwagi na niekorzystne ukształtowanie terenu w stosunku do dolnej rzędnej studzienki włączeniowej, wody będą odprowadzane poprzez projektowaną przepompownię lokalną wód opadowych do studni rozprężnej. W zakres inwestycji wchodzą obiekty: - przykanalik 1 PVC fi200mm, L=13,0mb - przykanalik 2 PVC fi200mm, L=3,5mb - przykanalik 3 PVC fi200mm, L=2,0mb - rurociąg grawitacyjny PVC fi200mm, L=43mb - rurociąg tłoczny PE100 fi110mm, L=115mb 3 S t r o n a

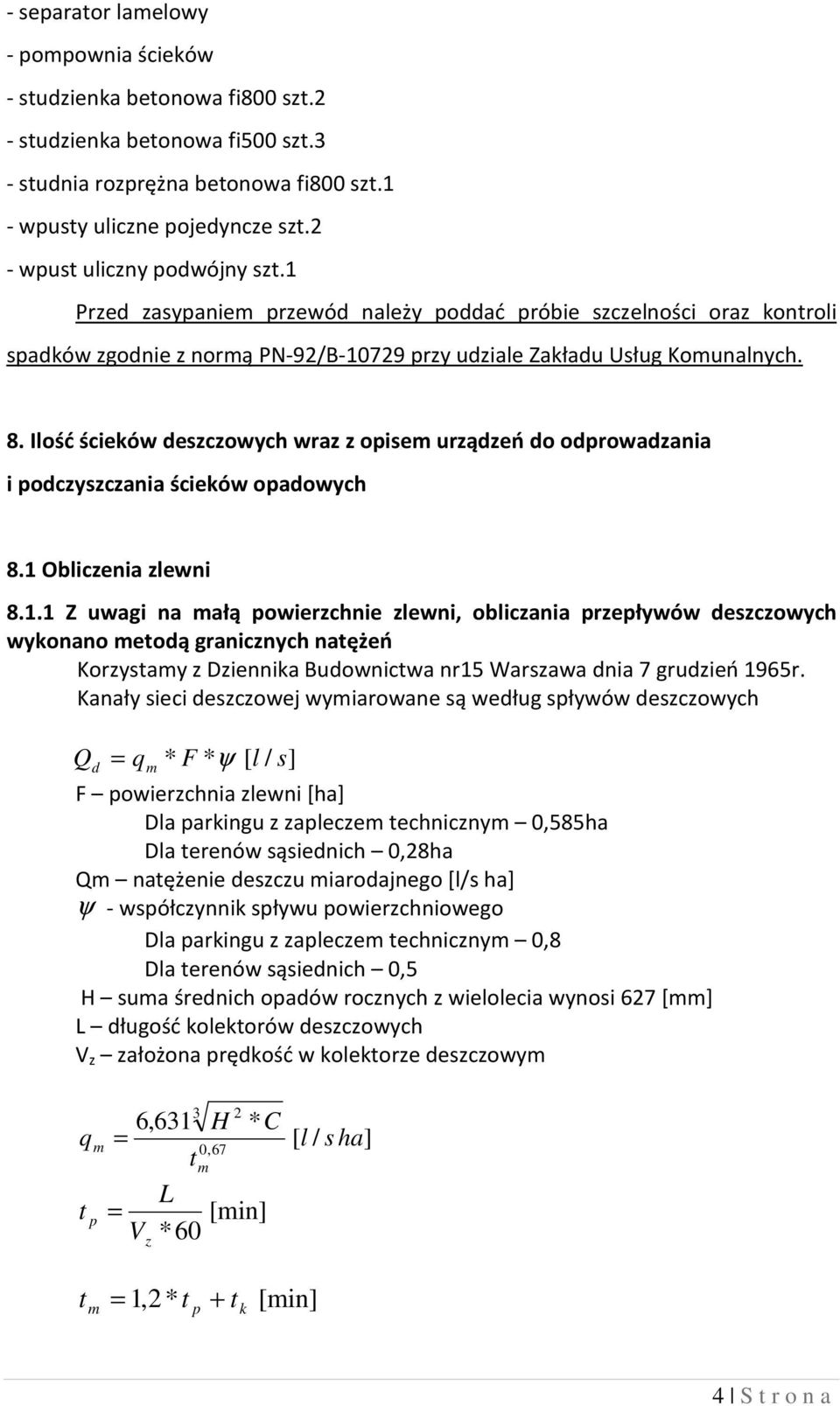

4 - separator lamelowy - pompownia ścieków - studzienka betonowa fi800 szt.2 - studzienka betonowa fi500 szt.3 - studnia rozprężna betonowa fi800 szt.1 - wpusty uliczne pojedyncze szt.2 - wpust uliczny podwójny szt.1 Przed zasypaniem przewód należy poddać próbie szczelności oraz kontroli spadków zgodnie z normą PN-92/B przy udziale Zakładu Usług Komunalnych. 8. Ilość ścieków deszczowych wraz z opisem urządzeń do odprowadzania i podczyszczania ścieków opadowych 8.1 Obliczenia zlewni Z uwagi na małą powierzchnie zlewni, obliczania przepływów deszczowych wykonano metodą granicznych natężeń Korzystamy z Dziennika Budownictwa nr15 Warszawa dnia 7 grudzień 1965r. Kanały sieci deszczowej wymiarowane są według spływów deszczowych Q d = q m * F * ψ [ l / s] F powierzchnia zlewni [ha] Dla parkingu z zapleczem technicznym 0,585ha Dla terenów sąsiednich 0,28ha Qm natężenie deszczu miarodajnego [l/s ha] ψ - współczynnik spływu powierzchniowego Dla parkingu z zapleczem technicznym 0,8 Dla terenów sąsiednich 0,5 H suma średnich opadów rocznych z wielolecia wynosi 627 [mm] L długość kolektorów deszczowych V z założona prędkość w kolektorze deszczowym q m = t p = V 6,631 z H 3 2 * C 0,67 tm L [min] *60 [ l / s ha] t m = 1,2 * t p + tk [min] 4 S t r o n a

5 Korzystamy z Dziennika Budownictwa nr15 Warszawa dnia 7 grudzień 1965r. p= 100%, t k =10 min, C=1 dla bocznych kanałów w płaskim terenie prędkość założona V z = 1,0 [m/s] t p t m 47 = = 0,65 min 1,2*60 = 1,2*0, = 10,78 > 10min 3 2 6, *1 q m = = 98,75 l / s* ha 0,67 10, Obliczanie przepływów do kolektora Q d = 98,75*(0,585*0,8 + 0,28* 0,55) = 61,42 l / s Przy obliczonym przepływie zaleca się zastosowanie średnicy kolektora deszczowego min D = 0,2m. 8.2 Dobór separatora Dobrano separator wód deszczowych lamelowy ekol-unicon 40/400 o parametrach: Q nom = 40 l/s Q max = 400 l/s D w = 1500mm D z = 1800mm H w = 1670mm (rzędna dna-rzędna wlotu) A min = 1430mm (przykrycie) Różnica rzędnej wlotu i wylotu wynosi 20mm Specjalna konstrukcja separatora lamelowego umożliwia przyjęcie obciążenia hydraulicznego (Q max ) równego 10-cio krotności przepływu nominalnego (Q nom ). W separatorach produkcji Ecol-Unicon przepływ maksymalny (Q max ) nie zagraża urządzeniu ani zanieczyszczeniom w nim zgromadzonym co zostało wykazane oficjalnymi badaniami. Dopuszcza się zastosowanie innego separatora pod warunkiem zachowania powyższych parametrów. 5 S t r o n a

6 8.3 Przepompownia wód deszczowych Na projektowanym odcinku sieci kanalizacji deszczowej zaprojektowana została lokalna pompownia wód opadowych. Potrzeba lokalizacji została wymuszona warunkami panującymi w zlewni. Zaprojektowano w oparciu o prawidłowe obliczenia hydrauliczne pompownie w studni betonowej prefabrykowanej odpowiedniej jakości. Przyjęto dwie pompy zatopione do ścieków w układzie 1+1 gdzie jedna zapewnia 100% wydajności a druga 100% rezerwy. Pompy zamontowane mają być na stałe w zalanej komorze z podstawą i prowadnicami. Pompa będzie chłodzona wodami opadowymi. Pompownię należy wykonać zgodnie z rysunkiem załączonym do niniejszej dokumentacji z zachowaniem szczególnej jakości prac robót. Wykop wokół przepompowni należy zasypać materiałem sypkim i zachowaniem staranności oraz równomierności prac. W przypadku wystąpienia wody gruntowej lub źródeł błądzących należy przewidzieć wykonanie wokół studni drenażu odwadniającego i odprowadzić wody do rowu przydrożnego. Teren przepompowni należy ogrodzić i zamknąć pod klucz oraz obiekt trwale oznakować w terenie. Do przepompowni należy zaprojektować przyłącz energetyczny, na który należy zlecić odrębne opracowanie branżowe i uzgodnić warunki zasilania z pobliskim zakładem energetycznym. 8.4 Obliczenia hydrauliczne i pompy Dopływ z kolektorów przy średnich opadach wynosi 61,42 l/s. Przepływ zwiększamy o współczynnik bezpieczeństwa k=1,2 Qp Qd*1,2 Qp 61,42*1,2=73,70 l/s = 265,32 m 3 /h z uwagi na to iż wartość odnosi się do czasu trwania deszczy, równym T m = 10,78 wartość rzeczywista Qp wynosi 47,0 m 3 /h - zakładamy minimalna prędkość w rurociągu tłocznym wynosi 1,2 m/s - minimalna średnica wynosi 80, przyjęto PE100 fi110 PN10 6 S t r o n a

7 2 π *0,10 3 Q min = V * F = 1,4 = 40,0 m / h 4 Na obliczoną wyżej wartość Q dobieramy pompę, jest to minimalna wydajność przy założonej minimalnej prędkości i minimalnej średnicy przewodu tłocznego Wysokość podnoszenia pompy Hp = Hg + Δhwew + Δhzew Hg = wysokość geometryczna, różnica pomiędzy wylotem rurociągu tłocznego a minimalną rzędna ścieków w pompowni) Δhwew straty wewnątrz pompowni 2 2 V 1,4 hwew = ξ * = 4 * = 0, 4 m 2g 2*9,81 hzew = λ l d 2 V 2g λ - współczynnik strat liniowych równy 0,026 l długość rurociągu tłocznego: l = 115 (długość w terenie) + 2,1 (długość przewodu w pompowni) + 0,4 (nadwyżka wynikająca z nachylenia terenu) = 117,50mb 2 117,50 1,4 hzew = 0,026 = 3, 05m 0,10 2 *9,81 Hp = Hg + Δhwew + Δhzew = (228,30-232,0)+0,4+3,05=7,15m 7 S t r o n a

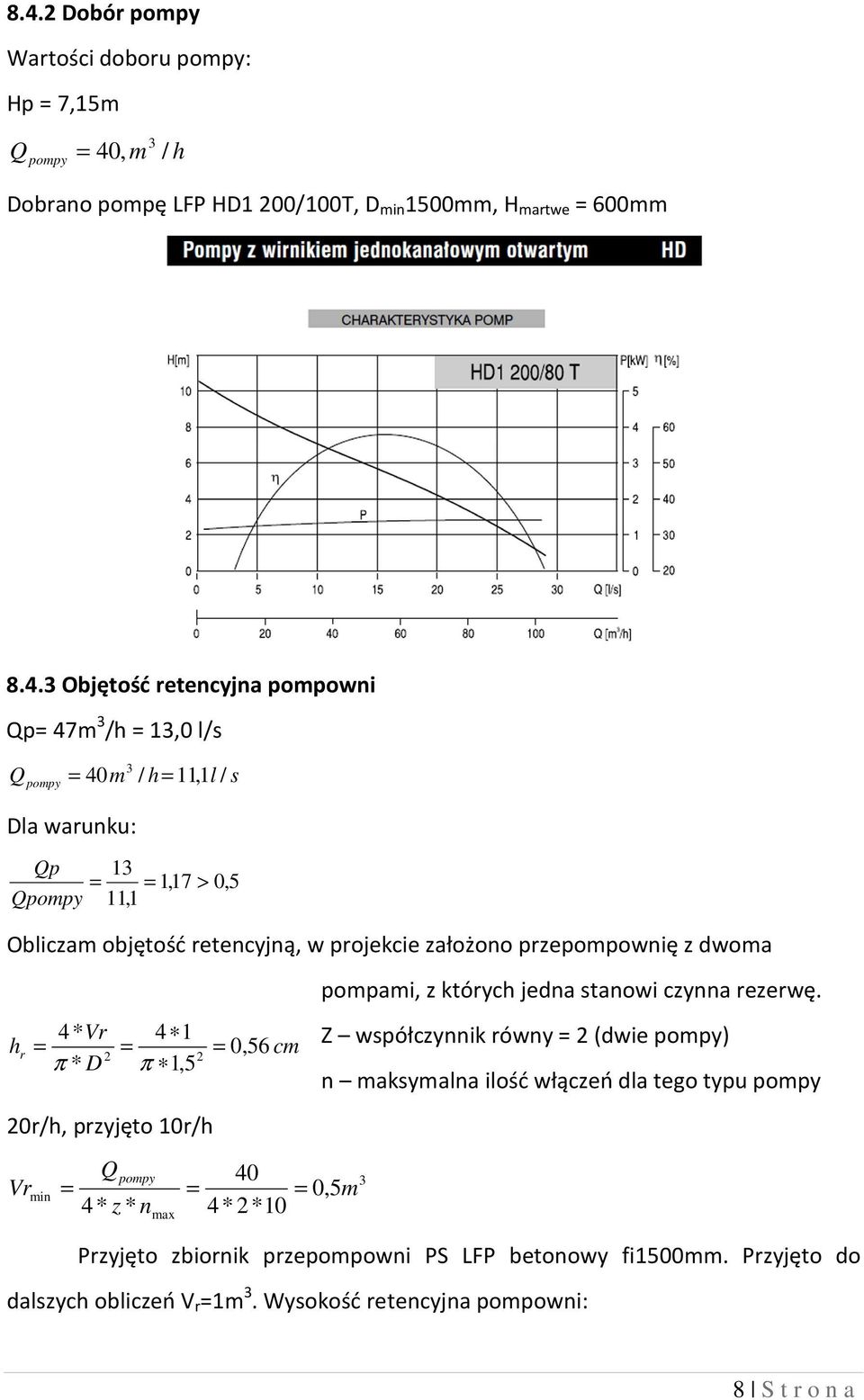

8 8.4.2 Dobór pompy Wartości doboru pompy: Hp = 7,15m 3 Q pompy = 40, m / h Dobrano pompę LFP HD1 200/100T, D min 1500mm, H martwe = 600mm Objętość retencyjna pompowni Qp= 47m 3 /h = 13,0 l/s Q pompy = 40m 3 / h= 11,1 l / s Dla warunku: Qp Qpompy = 13 11,1 = 1,17 > 0,5 Obliczam objętość retencyjną, w projekcie założono przepompownię z dwoma 4* Vr 4 1 h r = = = 0, 56 cm 2 2 π * D π 1,5 20r/h, przyjęto 10r/h Vr Q 40 pompy = = = 0, 5 min 4* z * nmax 4* 2*10 pompami, z których jedna stanowi czynna rezerwę. Z współczynnik równy = 2 (dwie pompy) n maksymalna ilość włączeń dla tego typu pompy m 3 Przyjęto zbiornik przepompowni PS LFP betonowy fi1500mm. Przyjęto do dalszych obliczeń V r =1m 3. Wysokość retencyjna pompowni: 8 S t r o n a

9 Dopuszczalna jest zmiana dobranych urządzeń (np. pompy), średnic oraz materiału przy równoczesnym zachowaniu wymaganych parametrów pompowni oraz aktualnych wymagań i norm branżowych. 9. Obszar oddziaływania projektowanej kanalizacji opadowej: Omawiany teren inwestycji to obszar wiejski przewidziany pod handel produktami rolnymi - stąd można wywnioskować, że nienależny się spodziewać szczególnie niebezpiecznych substancji, które mogą się przedostać do wód powierzchniowych z opadem deszczu. Dane ze zbioru literatury mówią o wartości zanieczyszczeń dla surowych wód deszczowych: Zawiesina ogólna ok. 300mg/l Substancje ropopochodne ok. 80mg/l BZT 5 ok. 50mg/l Wody opadowe odprowadzane będą poprzez zaprojektowany układ kanalizacji (wpusty, osadniki, studzienki, separator), który pozwoli na redukcję zanieczyszczeń do wartości wymaganych: Zawiesina ogólna ok. 100mg/l Substancje ropopochodne ok. 15mg/l Zgodnie z Rozporządzeniem Ministra Środowiska z dnia 24 lipca 2006r. w sprawie warunków jakie należy spełniać przy wprowadzaniu ścieków do wód lub do ziemi. Projektowana inwestycja nie spowoduje zagrożeń dla środowiska, higieny i zdrowia ludzi. W ramach inwestycji nie przewiduje się wycinki drzew oraz nie zostaną naruszone interesy osób trzecich. 9 S t r o n a

10 10. Kategoria geotechniczna gruntu i roboty budowlane: Przyjęto proste warunki gruntowe o jednorodnych warstwach gruntu i podobnych czynnikach konstrukcyjnych. Przyjęto I kategorię geotechniczną - o prostych warunkach wodnogruntowych dla zawierzenia inwestycyjnego. Wykopy pod kanalizacje opadową należy wykonać zgodnie z PN-B-06050:1999, PN-B-10736:1999. Wykopy należy wykonać mechanicznie, a w pobliżu istniejącego uzbrojenia terenu ręcznie, o ścianach pionowych lub ze skarpami. Dla wykopów o głębokości większej od 1,0 m i o ścianach pionowych należy wykonać umocnienie ścian wypraskami zakładanymi poziomo lub stosować prefabrykowane systemy umacniania ścian wykopów. Nie ma możliwości jednoznacznego określenia czy zajdzie konieczność pompowania wody gruntowej w trakcie prowadzenia robót. Należy jednak spodziewać się, że w zależności np. od pory roku w trakcie, której będą wykonywane roboty może pojawić się konieczność pompowania wody gruntowej. Projektant: Sprawdzający: Asystent: 10 S t r o n a

11 OŚWIADCZENIE Zgodnie z art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (tekst jedn. Dz. U. Nr 106 z 2003 r, Nr 207, poz. 2016) oświadczamy, że projekt budowlany kanalizacji opadowej dla: Budowa placu parkingowego wraz z zapleczem techniczno sanitarnym i częścią handlową na dz. Nr 617/3, 611, 610, 533, 612/6, 619 w miejscowości Kobylec sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: Sprawdzający: 11 S t r o n a

ZESPÓŁ PROJEKTOWY: mgr inż. Marcin Głód upr. bud. do proj. bez ograniczeń w specj. instalacyjnej nr ewid. MAP/0107/POOS/05

ZESPÓŁ PROJEKTOWY: mgr inż. Marcin Głód upr. bud. do proj. bez ograniczeń w specj. instalacyjnej nr ewid. MAP/0107/POOS/05 EGZ. 1 OPRACOWANIE BRANŻOWE odprowadzenia ścieków opadowych do sieci kanalizacji opadowej Nazwa obiektu budowlanego: Lokalizacja: Inwestor: Kanalizacja opadowa dla budynku hali widowiskowo sportowej z
