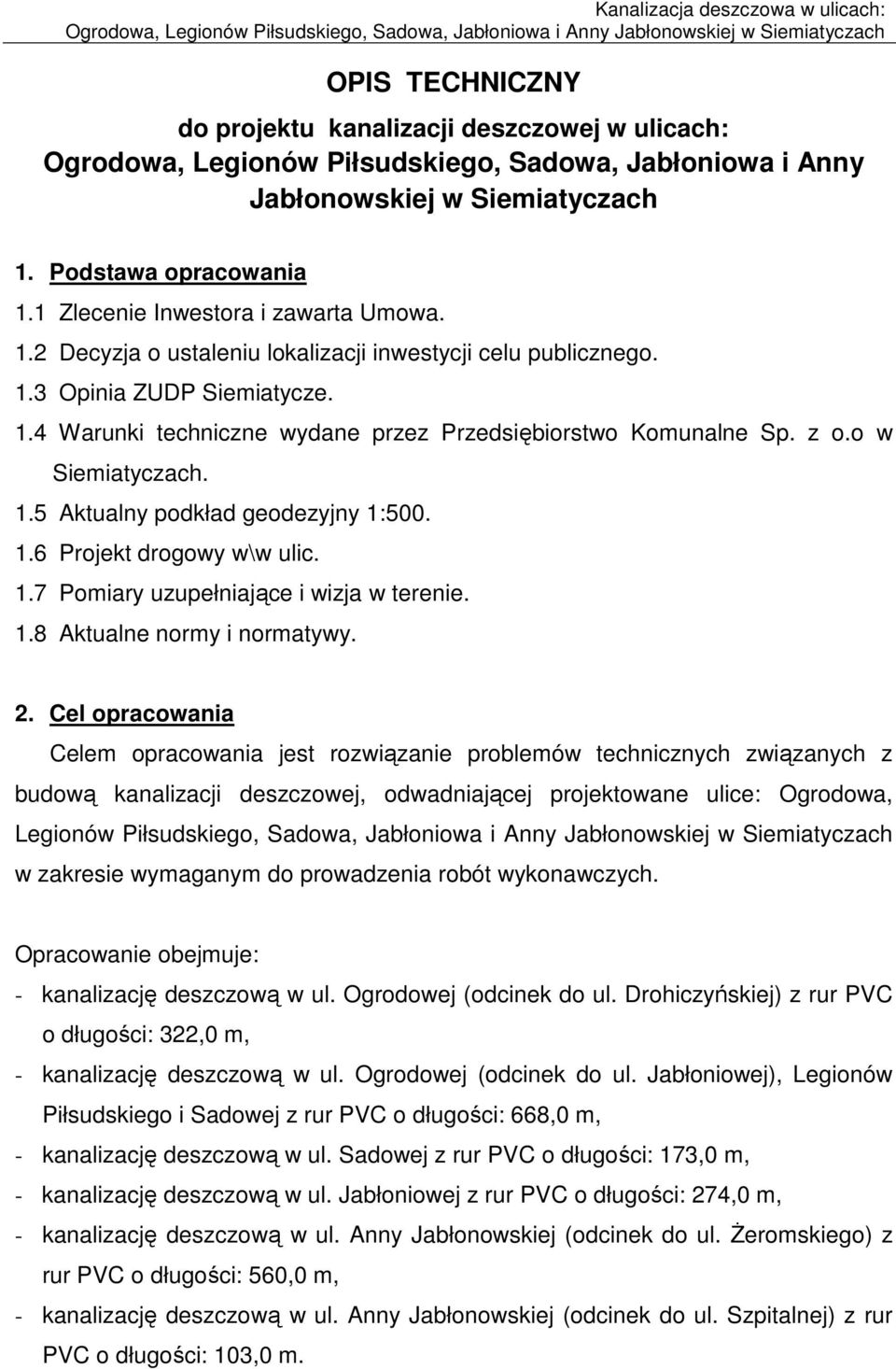

1 OPIS TECHNICZNY do projektu kanalizacji deszczowej w ulicach: Ogrodowa, Legionów Piłsudskiego, Sadowa, Jabłoniowa i Anny Jabłonowskiej w Siemiatyczach 1. Podstawa opracowania 1.1 Zlecenie Inwestora i zawarta Umowa. 1.2 Decyzja o ustaleniu lokalizacji inwestycji celu publicznego. 1.3 Opinia ZUDP Siemiatycze. 1.4 Warunki techniczne wydane przez Przedsiębiorstwo Komunalne Sp. z o.o w Siemiatyczach. 1.5 Aktualny podkład geodezyjny 1: Projekt drogowy w\w ulic. 1.7 Pomiary uzupełniające i wizja w terenie. 1.8 Aktualne normy i normatywy. 2. Cel opracowania Celem opracowania jest rozwiązanie problemów technicznych związanych z budową kanalizacji deszczowej, odwadniającej projektowane ulice: Ogrodowa, Legionów Piłsudskiego, Sadowa, Jabłoniowa i Anny Jabłonowskiej w Siemiatyczach w zakresie wymaganym do prowadzenia robót wykonawczych. Opracowanie obejmuje: - kanalizację deszczową w ul. Ogrodowej (odcinek do ul. Drohiczyńskiej) z rur PVC o długości: 322,0 m, - kanalizację deszczową w ul. Ogrodowej (odcinek do ul. Jabłoniowej), Legionów Piłsudskiego i Sadowej z rur PVC o długości: 668,0 m, - kanalizację deszczową w ul. Sadowej z rur PVC o długości: 173,0 m, - kanalizację deszczową w ul. Jabłoniowej z rur PVC o długości: 274,0 m, - kanalizację deszczową w ul. Anny Jabłonowskiej (odcinek do ul. śeromskiego) z rur PVC o długości: 560,0 m, - kanalizację deszczową w ul. Anny Jabłonowskiej (odcinek do ul. Szpitalnej) z rur PVC o długości: 103,0 m.

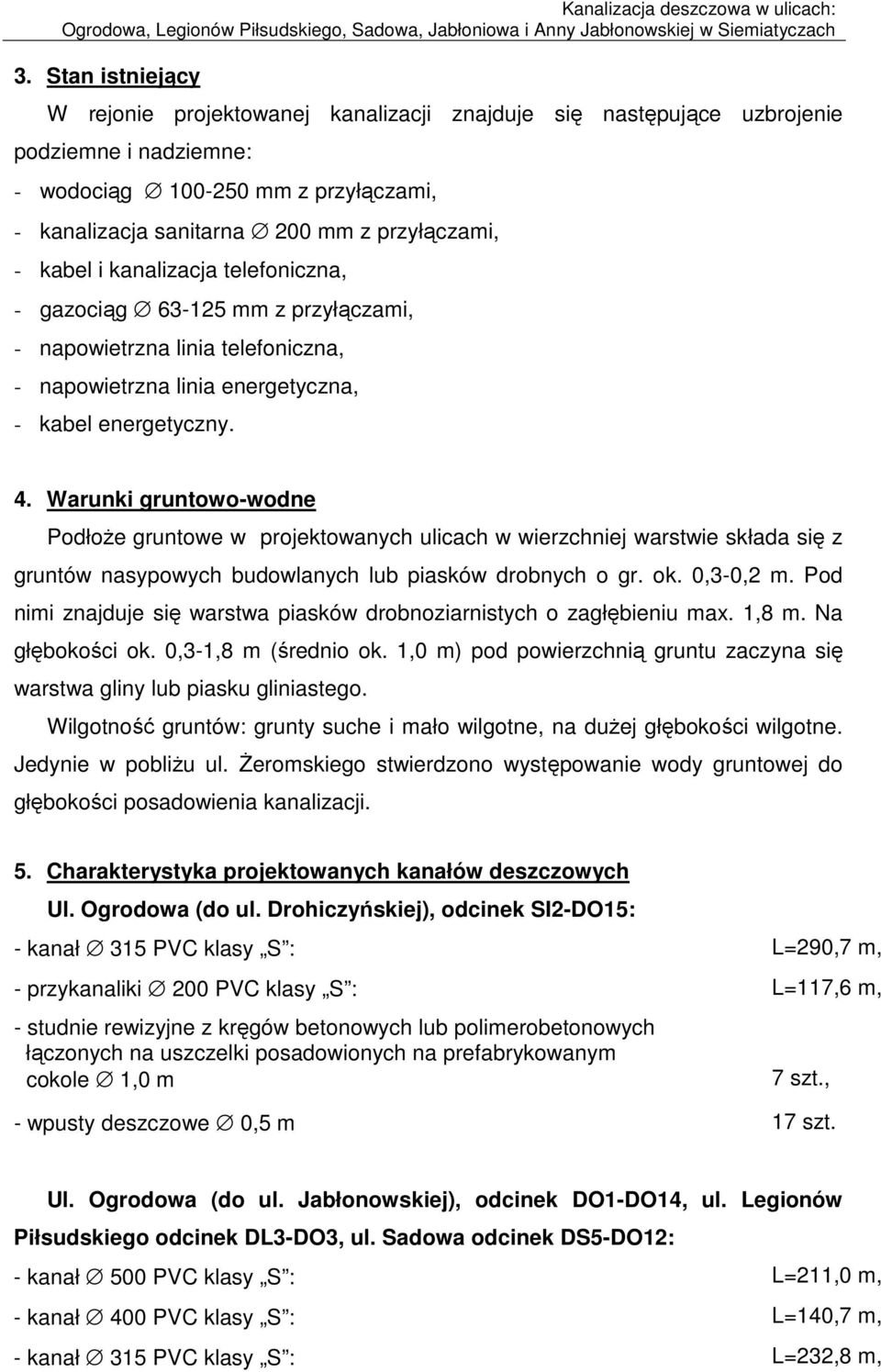

2 3. Stan istniejący W rejonie projektowanej kanalizacji znajduje się następujące uzbrojenie podziemne i nadziemne: - wodociąg mm z przyłączami, - kanalizacja sanitarna 200 mm z przyłączami, - kabel i kanalizacja telefoniczna, - gazociąg mm z przyłączami, - napowietrzna linia telefoniczna, - napowietrzna linia energetyczna, - kabel energetyczny. 4. Warunki gruntowo-wodne PodłoŜe gruntowe w projektowanych ulicach w wierzchniej warstwie składa się z gruntów nasypowych budowlanych lub piasków drobnych o gr. ok. 0,3-0,2 m. Pod nimi znajduje się warstwa piasków drobnoziarnistych o zagłębieniu max. 1,8 m. Na głębokości ok. 0,3-1,8 m (średnio ok. 1,0 m) pod powierzchnią gruntu zaczyna się warstwa gliny lub piasku gliniastego. Wilgotność gruntów: grunty suche i mało wilgotne, na duŝej głębokości wilgotne. Jedynie w pobliŝu ul. śeromskiego stwierdzono występowanie wody gruntowej do głębokości posadowienia kanalizacji. 5. Charakterystyka projektowanych kanałów deszczowych Ul. Ogrodowa (do ul. Drohiczyńskiej), odcinek SI2-DO15: - kanał 315 PVC klasy S : L=290,7 m, - przykanaliki 200 PVC klasy S : L=117,6 m, cokole 1,0 m 7 szt., - wpusty deszczowe 0,5 m 17 szt. Ul. Ogrodowa (do ul. Jabłonowskiej), odcinek DO1-DO14, ul. Legionów Piłsudskiego odcinek DL3-DO3, ul. Sadowa odcinek DS5-DO12: - kanał 500 PVC klasy S : L=211,0 m, - kanał 400 PVC klasy S : L=140,7 m, - kanał 315 PVC klasy S : L=232,8 m,

3 - kanał 250 PVC klasy S (przyłącza domowe): L=15,0 m, - przykanaliki 200 PVC klasy S : L=278,7 m, 19 szt., - wpusty deszczowe 0,5 m: 38 szt. Ul. Legionów Piłsudskiego, odcinek SI1-DL4: - kanał 315 PVC klasy S : L=140,7 m, - przykanaliki 200 PVC klasy S : L=41,5 m, 4 szt., - wpusty deszczowe 0,5 m: 9 szt. Ul. Sadowa, odcinek DS4-DA12: - kanał 315 PVC klasy S : L=172, m, - przykanaliki 200 PVC klasy S : L=17,6 m, 4 szt., - wpusty deszczowe 0,5 m: 6 szt. Ul. Jabłoniowa, odcinek DO14-DA1: - kanał 500 PVC klasy S : L=274,2 m, - przykanaliki 200 PVC klasy S : L=36,1 m, 6 szt., - wpusty deszczowe 0,5 m: 10 szt. Ul. Anny Jabłonowskiej (do ul. śeromskiego), odcinek DA15-DInk: - kanał 500 PVC klasy S : L=383,5 m, - kanał 315 PVC klasy S : L=190,0 m, - przykanaliki 200 PVC klasy S : L=87,4 m,

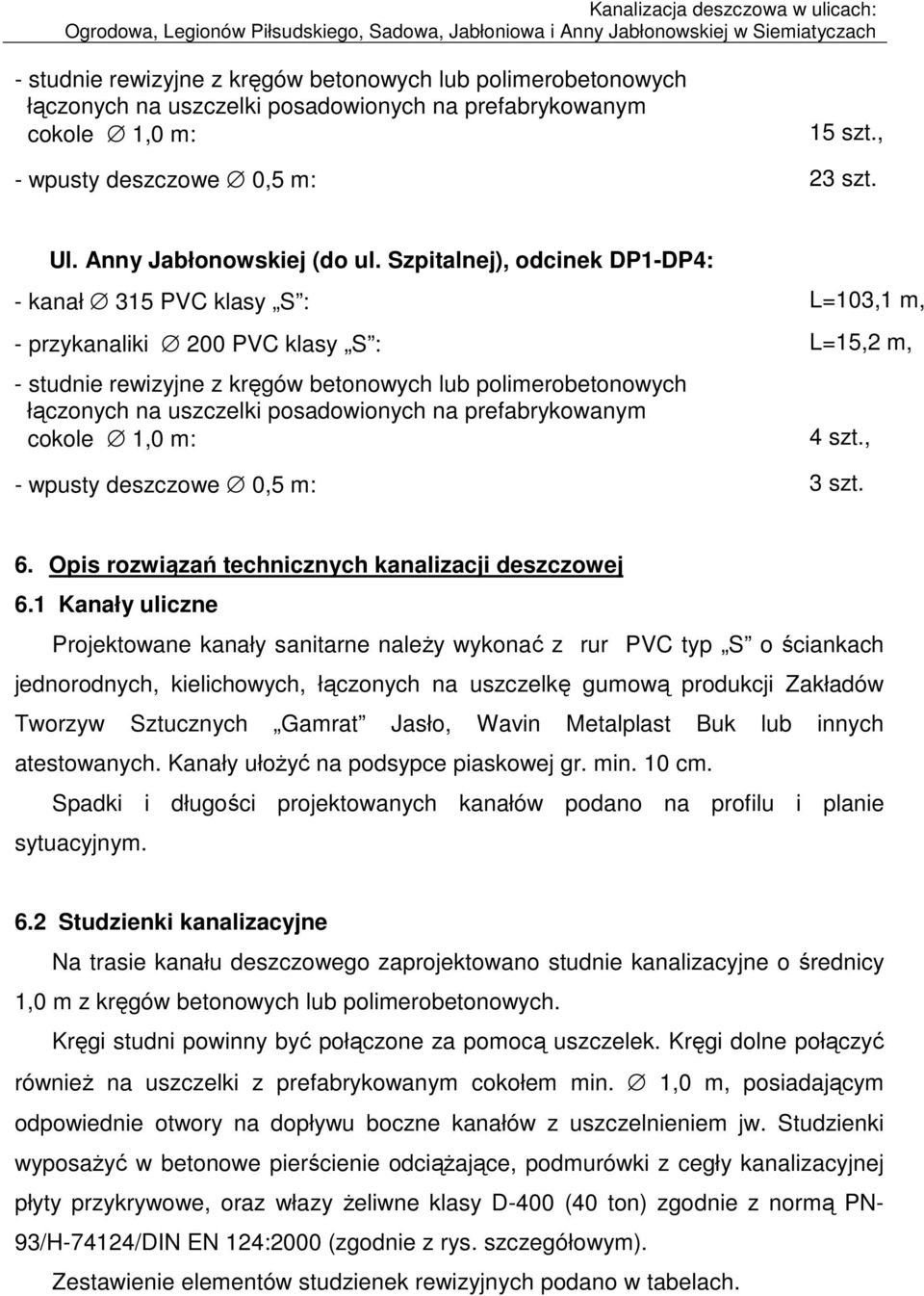

4 15 szt., - wpusty deszczowe 0,5 m: 23 szt. Ul. Anny Jabłonowskiej (do ul. Szpitalnej), odcinek DP1-DP4: - kanał 315 PVC klasy S : L=103,1 m, - przykanaliki 200 PVC klasy S : L=15,2 m, 4 szt., - wpusty deszczowe 0,5 m: 3 szt. 6. Opis rozwiązań technicznych kanalizacji deszczowej 6.1 Kanały uliczne Projektowane kanały sanitarne naleŝy wykonać z rur PVC typ S o ściankach jednorodnych, kielichowych, łączonych na uszczelkę gumową produkcji Zakładów Tworzyw Sztucznych Gamrat Jasło, Wavin Metalplast Buk lub innych atestowanych. Kanały ułoŝyć na podsypce piaskowej gr. min. 10 cm. Spadki i długości projektowanych kanałów podano na profilu i planie sytuacyjnym. 6.2 Studzienki kanalizacyjne Na trasie kanału deszczowego zaprojektowano studnie kanalizacyjne o średnicy 1,0 m z kręgów betonowych lub polimerobetonowych. Kręgi studni powinny być połączone za pomocą uszczelek. Kręgi dolne połączyć równieŝ na uszczelki z prefabrykowanym cokołem min. 1,0 m, posiadającym odpowiednie otwory na dopływu boczne kanałów z uszczelnieniem jw. Studzienki wyposaŝyć w betonowe pierścienie odciąŝające, podmurówki z cegły kanalizacyjnej płyty przykrywowe, oraz włazy Ŝeliwne klasy D-400 (40 ton) zgodnie z normą PN- 93/H-74124/DIN EN 124:2000 (zgodnie z rys. szczegółowym). Zestawienie elementów studzienek rewizyjnych podano w tabelach.

5 6.3 Wpusty deszczowe i przykanaliki Dla ujęcia wód deszczowych z ulicy zaprojektowano typowe wpusty uliczne wykonane z kręgów Ŝelbetowych 0,50 m z osadnikiem. Wpusty naleŝy połączyć ze studzienkami przy pomocy rur PVC typ S o średnicy 0,2 m. Specyfikacja poszczególnych odcinków w tabeli. Studzienki ściekowe po podłączeniu przykanalików naleŝy zaizolować z zewnątrz poprzez dwukrotne pomalowanie Bitizolem 2R+2P. Wpusty i przykanaliki naleŝy ułoŝyć na podsypce 10 cm. Trasy przykanalików i lokalizację wpustów ulicznych podano na planie sytuacyjnym, zestawienie wpustów w tabelach. 6.4 Odprowadzenie wód opadowych do odbiornika Odbiornikiem wód opadowych dla odcinka SI2-DO15 jest istniejąca kanalizacja deszczowa w ul. Drohiczyńskiej z rur betonowych o średnicy 600 mm (studnia SI2). Odbiornikiem wód opadowych dla odcinka DP1-DP4 jest istniejąca kanalizacja deszczowa w ul. Szpitalnej, o średnicy 350 mm (studnia DP4, wykonana na kanale istniejącym). Odbiornikiem wód opadowych dla odcinka DL4-SI1 jest istniejąca kanalizacja deszczowa w ul. Pałacowej, o średnicy 400 mm (studnia SI1). Dla pozostałych odcinków kanalizacji deszczowej odbiornikiem jest kanalizacja deszczowa projektowana w ul. śeromskiego wg. odrębnego opracowania (biuro projektów Inkom, studnia DInk). 7. Wytyczne realizacji 7.1 Przygotowanie terenu Przed budową kanalizacji deszczowej naleŝy wytyczyć geodezyjnie trasę projektowanego kanału. 7.2 Wykopy i zasypka przewodów Wykopy pod projektowaną sieć w miejscach kolizji z istniejącym uzbrojeniem naleŝy wykonać ręcznie jako szalowane, a na pozostałych odcinkach mechanicznie jako szalowane. Do szalowania wykopów uŝyć szalunków ściennych rozporowych. Z uwagi na brak rzędnych powykonawczych istniejących przewodów naleŝy przed przystąpieniem do robót ziemnych wykonać odkrywki w celu dokładnej lokalizacji i pomiaru zagłębienia ich zagłębienia.

6 Urobek z wykopów podlega wymianie ilości patrz kosztorysy na poszczególne odcinki). Wykopy naleŝy zasypać gruntem piaszczystym. Wykopy naleŝy zasypywać warstwami 35 cm i dokładnie zagęszczać mechanicznie poszczególne warstwy, zwracając szczególną uwagę na zagęszczanie przy studzienkach. Wykopy na czas realizacji kanałów naleŝy zabezpieczyć przed dostępem osób obcych poprzez ich ogrodzenie i oznakowanie. 7.3 Odwodnienie wykopów Jedynie w pobliŝu ul. śeromskiego stwierdzono występowanie zwierciadła wody gruntowej. Zaprojektowano odwodnienie części wykopów przy pomocy jednego rzędu sączków drenarskich o średnicy 100 mm ułoŝonego na dnie wykopów oraz igłofiltrów (na długości 74,7 m). Przewidywany czas pompowania wody z drenaŝu i igłofiltrów: godzin. Z uwagi na moŝliwość występowania wahań w poziomie wody gruntowej na etapie realizacji moŝe nastąpić korekta parametrów odwodnienia w ramach nadzoru autorskiego. W umowie o wykonanie robót winna być zawarta klauzula o moŝliwości korekty wynagrodzenia za roboty odwodnieniowe (zwiększenie kosztu). Dla potrzeb rozliczeń z inwestorem czas pompowania wody naleŝy udokumentować dziennikiem pracy agregatów. 7.4 Inwentaryzacja geodezyjna Przed przystąpieniem do zasypywania wykopów naleŝy dokonać inwentaryzacji geodezyjnej zrealizowanych przewodów kanalizacyjnych. 7.5 Realizacja inwestycji Na czas realizacji inwestycji miejsce robót naleŝy oznakować zgodnie z projektem organizacji ruchu na czas budowy. Zalecana kolejność wykonywania prac: - wodociąg, - kanalizacja sanitarna, - kanalizacja deszczowa.

7 7. Uwagi ogólne - Do wszystkich robót sanitarnych uŝywać atestowanych materiałów i rurociągów. - Całość robót wykonać zgodnie z częścią rysunkową opracowania oraz Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych. cz. II Instalacje sanitarne i przemysłowe. - Wykonawca zobowiązany jest do przedstawienia Inwestorowi wyników badań zagęszczenia gruntu przy kaŝdej studni kanalizacyjnej.
