1 Wyłączniki typu SF Instrukcja użytkowania

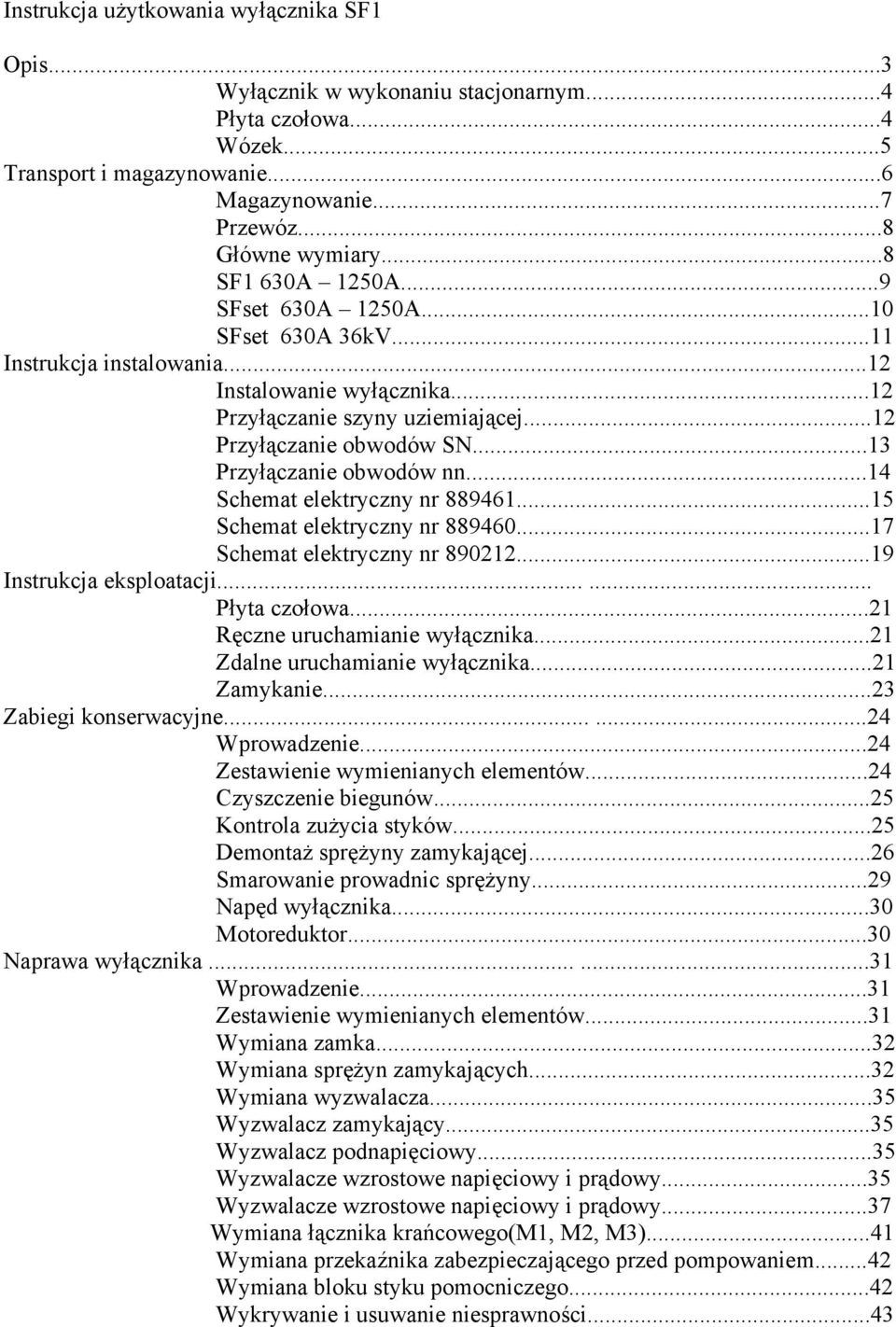

2 Instrukcja użytkowania wyłącznika SF1 Opis...3 Wyłącznik w wykonaniu stacjonarnym...4 Płyta czołowa...4 Wózek...5 Transport i magazynowanie...6 Magazynowanie...7 Przewóz...8 Główne wymiary...8 SF1 630A 1250A...9 SFset 630A 1250A...10 SFset 630A 36kV...11 Instrukcja instalowania...12 Instalowanie wyłącznika...12 Przyłączanie szyny uziemiającej...12 Przyłączanie obwodów SN...13 Przyłączanie obwodów nn...14 Schemat elektryczny nr Schemat elektryczny nr Schemat elektryczny nr Instrukcja eksploatacji Płyta czołowa...21 Ręczne uruchamianie wyłącznika...21 Zdalne uruchamianie wyłącznika...21 Zamykanie...23 Zabiegi konserwacyjne Wprowadzenie...24 Zestawienie wymienianych elementów...24 Czyszczenie biegunów...25 Kontrola zużycia styków...25 Demontaż sprężyny zamykającej...26 Smarowanie prowadnic sprężyny...29 Napęd wyłącznika...30 Motoreduktor...30 Naprawa wyłącznika Wprowadzenie...31 Zestawienie wymienianych elementów...31 Wymiana zamka...32 Wymiana sprężyn zamykających...32 Wymiana wyzwalacza...35 Wyzwalacz zamykający...35 Wyzwalacz podnapięciowy...35 Wyzwalacze wzrostowe napięciowy i prądowy...35 Wyzwalacze wzrostowe napięciowy i prądowy...37 Wymiana łącznika krańcowego(m1, M2, M3)...41 Wymiana przekaźnika zabezpieczającego przed pompowaniem...42 Wymiana bloku styku pomocniczego...42 Wykrywanie i usuwanie niesprawności...43

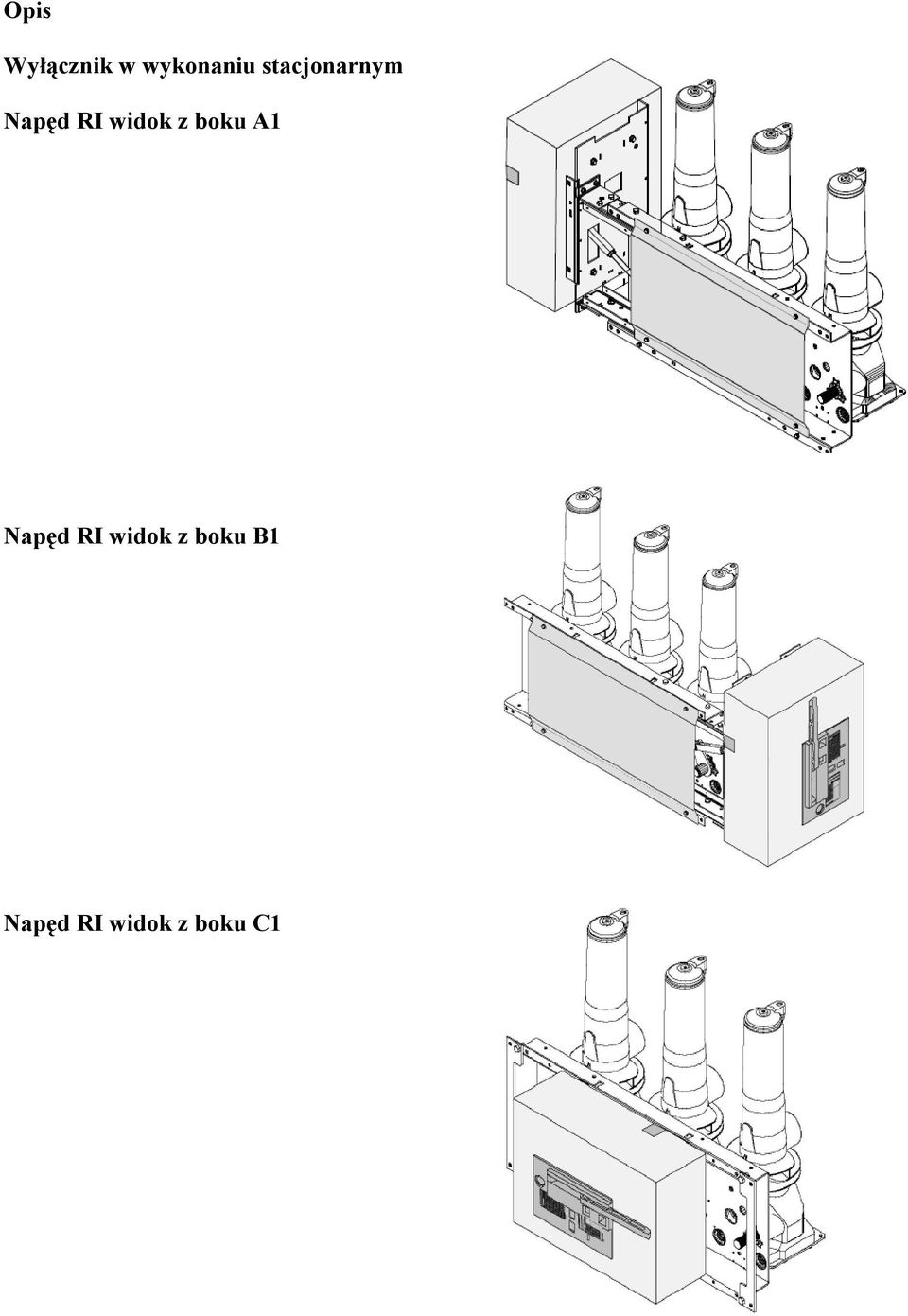

3 Opis Wyłącznik w wykonaniu stacjonarnym Napęd RI widok z boku A1 Napęd RI widok z boku B1 Napęd RI widok z boku C1

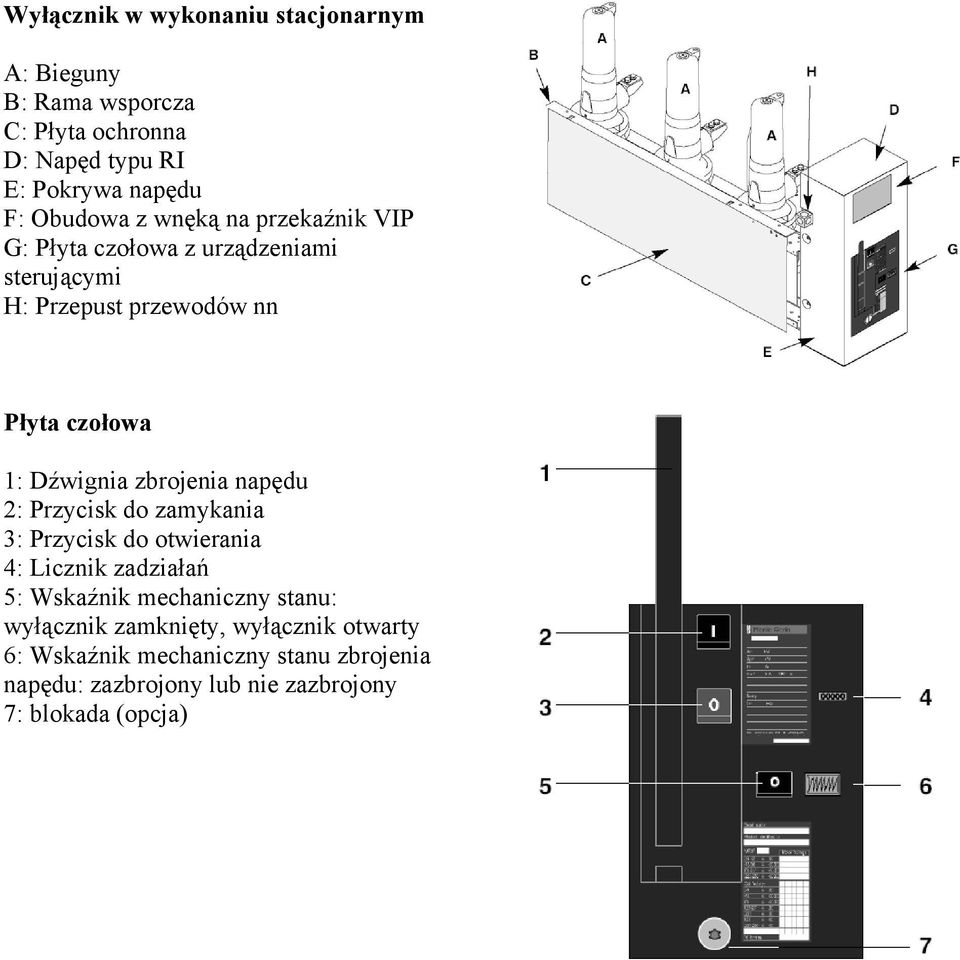

4 Wyłącznik w wykonaniu stacjonarnym A: Bieguny B: Rama wsporcza C: Płyta ochronna D: Napęd typu RI E: Pokrywa napędu F: Obudowa z wnęką na przekaźnik VIP G: Płyta czołowa z urządzeniami sterującymi H: Przepust przewodów nn Płyta czołowa 1: Dźwignia zbrojenia napędu 2: Przycisk do zamykania 3: Przycisk do otwierania 4: Licznik zadziałań 5: Wskaźnik mechaniczny stanu: wyłącznik zamknięty, wyłącznik otwarty 6: Wskaźnik mechaniczny stanu zbrojenia napędu: zazbrojony lub nie zazbrojony 7: blokada (opcja)

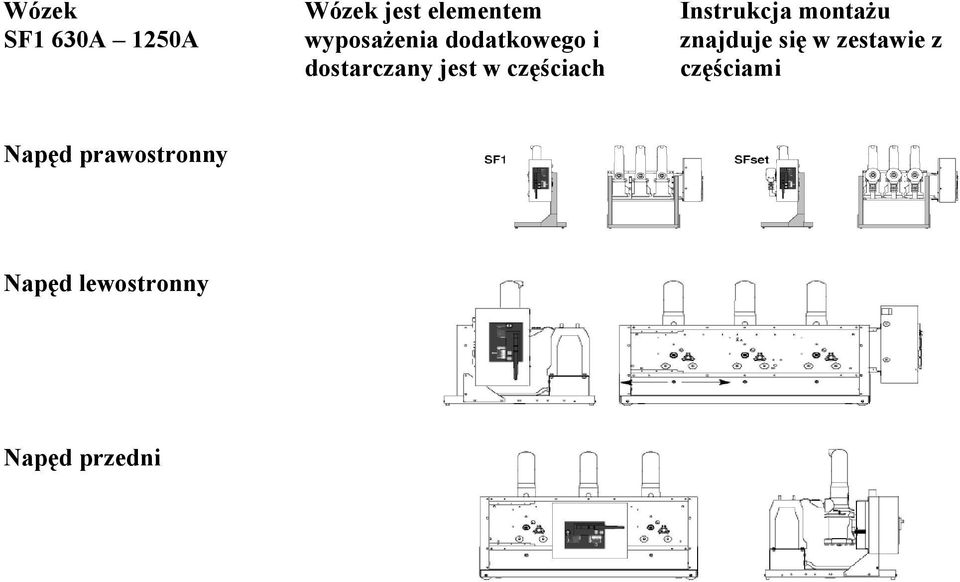

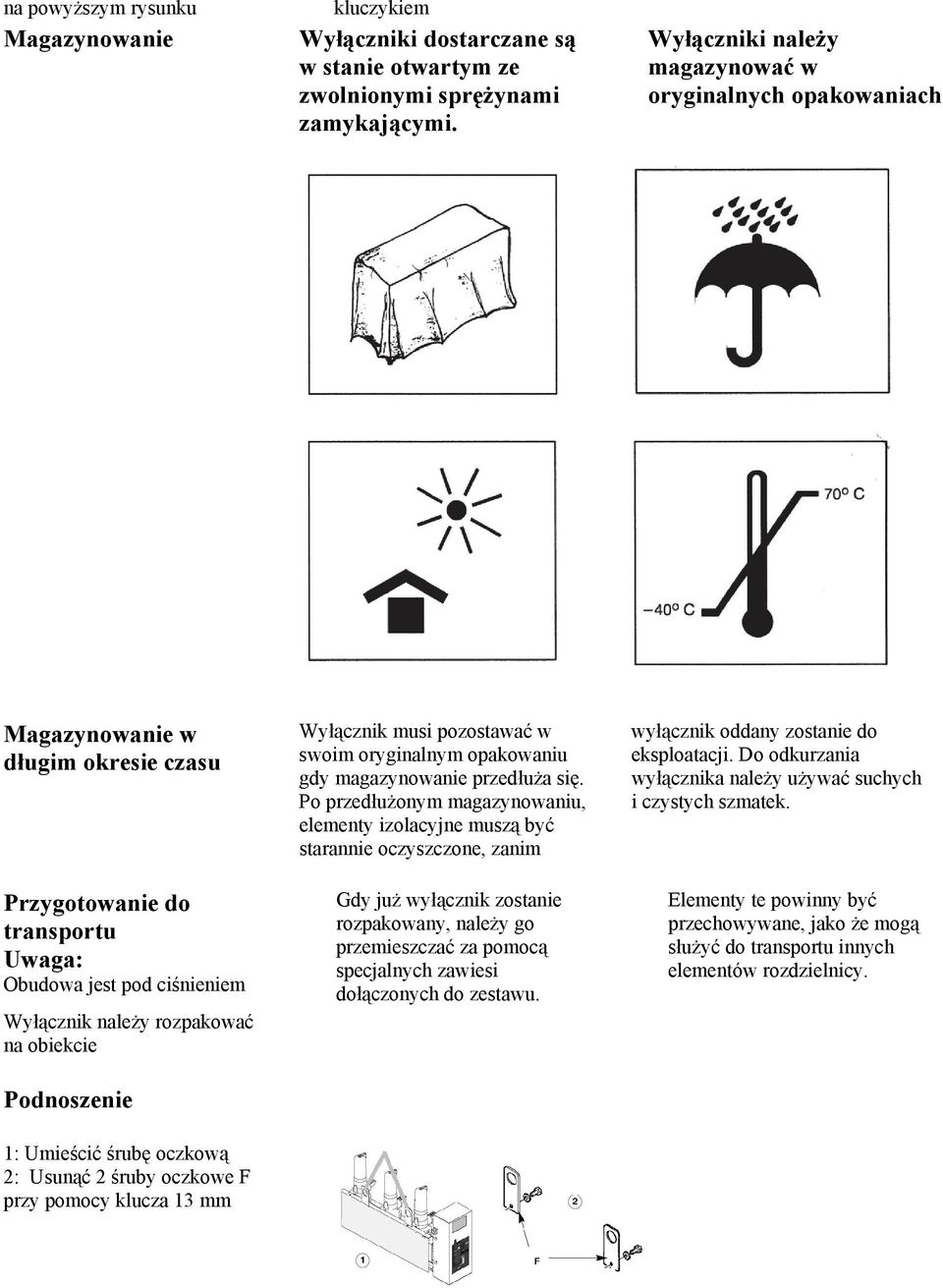

5 Wózek SF1 630A 1250A Wózek jest elementem wyposażenia dodatkowego i dostarczany jest w częściach Instrukcja montażu znajduje się w zestawie z częściami Napęd prawostronny Napęd lewostronny Napęd przedni

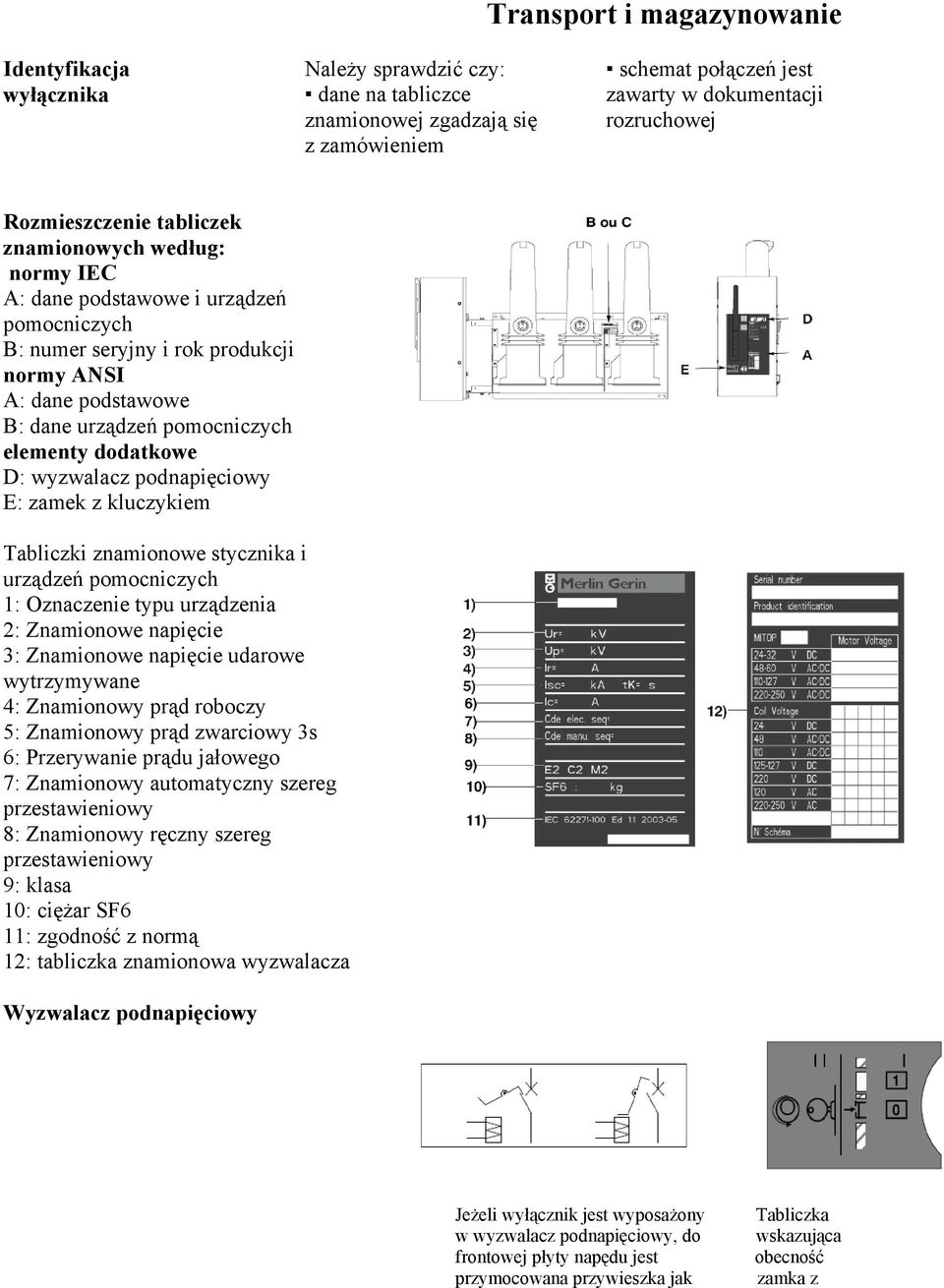

6 Transport i magazynowanie Identyfikacja wyłącznika Należy sprawdzić czy: dane na tabliczce znamionowej zgadzają się z zamówieniem schemat połączeń jest zawarty w dokumentacji rozruchowej Rozmieszczenie tabliczek znamionowych według: normy IEC A: dane podstawowe i urządzeń pomocniczych B: numer seryjny i rok produkcji normy ANSI A: dane podstawowe B: dane urządzeń pomocniczych elementy dodatkowe D: wyzwalacz podnapięciowy E: zamek z kluczykiem Tabliczki znamionowe stycznika i urządzeń pomocniczych 1: Oznaczenie typu urządzenia 2: Znamionowe napięcie 3: Znamionowe napięcie udarowe wytrzymywane 4: Znamionowy prąd roboczy 5: Znamionowy prąd zwarciowy 3s 6: Przerywanie prądu jałowego 7: Znamionowy automatyczny szereg przestawieniowy 8: Znamionowy ręczny szereg przestawieniowy 9: klasa 10: ciężar SF6 11: zgodność z normą 12: tabliczka znamionowa wyzwalacza Wyzwalacz podnapięciowy Jeżeli wyłącznik jest wyposażony w wyzwalacz podnapięciowy, do frontowej płyty napędu jest przymocowana przywieszka jak Tabliczka wskazująca obecność zamka z

7 na powyższym rysunku Magazynowanie kluczykiem Wyłączniki dostarczane są w stanie otwartym ze zwolnionymi sprężynami zamykającymi. Wyłączniki należy magazynować w oryginalnych opakowaniach Magazynowanie w długim okresie czasu Przygotowanie do transportu Uwaga: Obudowa jest pod ciśnieniem Wyłącznik należy rozpakować na obiekcie Podnoszenie 1: Umieścić śrubę oczkową 2: Usunąć 2 śruby oczkowe F przy pomocy klucza 13 mm Wyłącznik musi pozostawać w swoim oryginalnym opakowaniu gdy magazynowanie przedłuża się. Po przedłużonym magazynowaniu, elementy izolacyjne muszą być starannie oczyszczone, zanim Gdy już wyłącznik zostanie rozpakowany, należy go przemieszczać za pomocą specjalnych zawiesi dołączonych do zestawu. wyłącznik oddany zostanie do eksploatacji. Do odkurzania wyłącznika należy używać suchych i czystych szmatek. Elementy te powinny być przechowywane, jako że mogą służyć do transportu innych elementów rozdzielnicy.

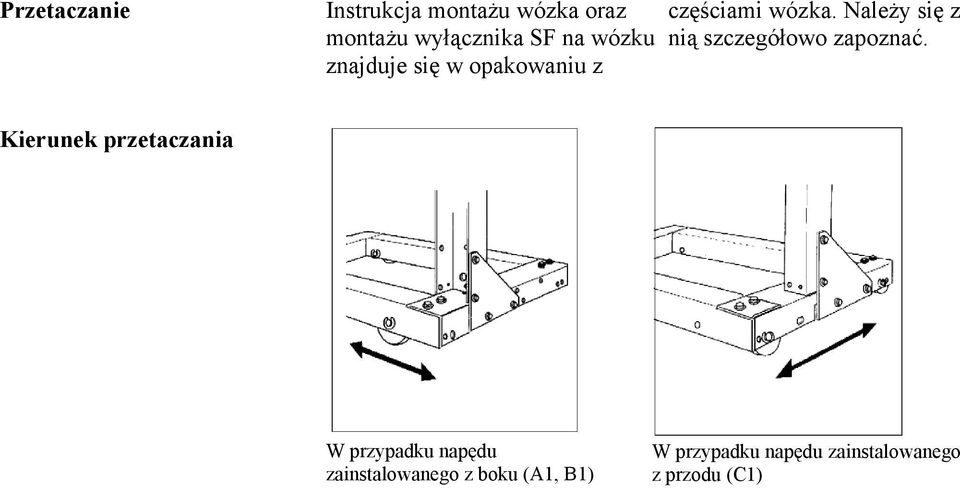

8 Przetaczanie Instrukcja montażu wózka oraz montażu wyłącznika SF na wózku znajduje się w opakowaniu z częściami wózka. Należy się z nią szczegółowo zapoznać. Kierunek przetaczania W przypadku napędu zainstalowanego z boku (A1, B1) W przypadku napędu zainstalowanego z przodu (C1)

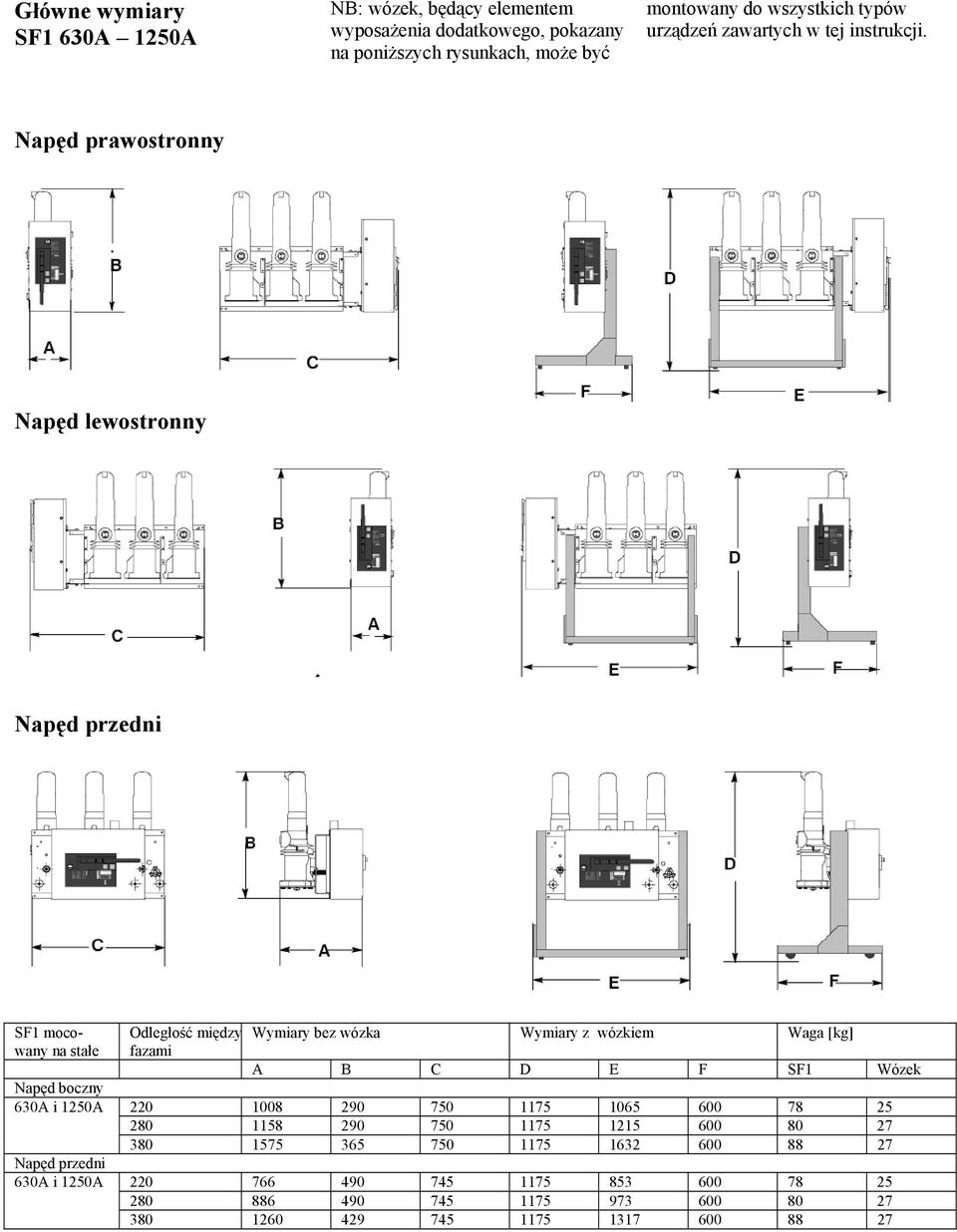

9 Główne wymiary SF1 630A 1250A NB: wózek, będący elementem wyposażenia dodatkowego, pokazany na poniższych rysunkach, może być montowany do wszystkich typów urządzeń zawartych w tej instrukcji. Napęd prawostronny Napęd lewostronny Napęd przedni SF1 mocowany na stałe Napęd boczny 630A i 1250A Napęd przedni 630A i 1250A Odległość między fazami Wymiary bez wózka Wymiary z wózkiem Waga [kg] A B C D E F SF1 Wózek

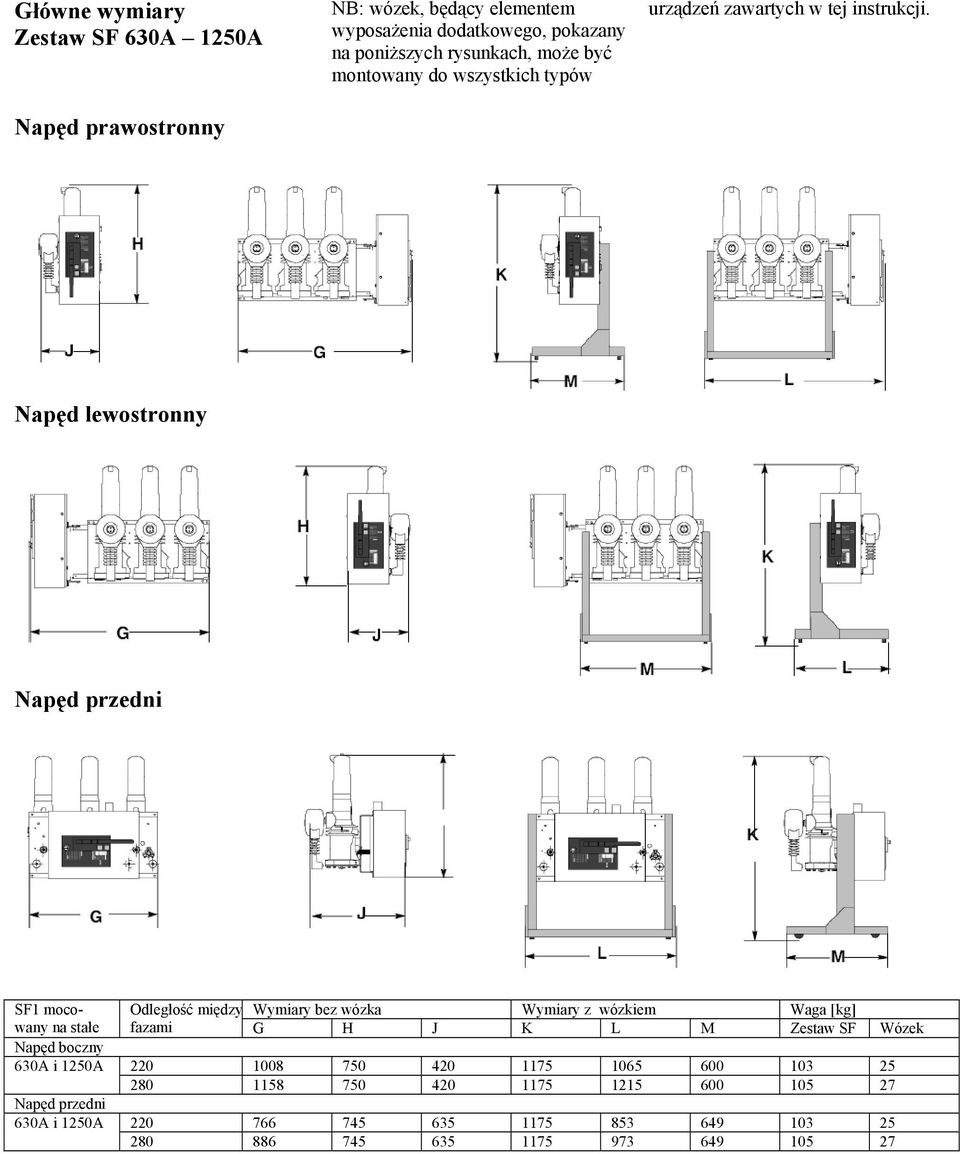

10 Główne wymiary Zestaw SF 630A 1250A Napęd prawostronny NB: wózek, będący elementem wyposażenia dodatkowego, pokazany na poniższych rysunkach, może być montowany do wszystkich typów urządzeń zawartych w tej instrukcji. Napęd lewostronny Napęd przedni SF1 mocowany na stałe Napęd boczny 630A i 1250A Napęd przedni 630A i 1250A Odległość między Wymiary bez wózka Wymiary z wózkiem Waga [kg] fazami G H J K L M Zestaw SF Wózek

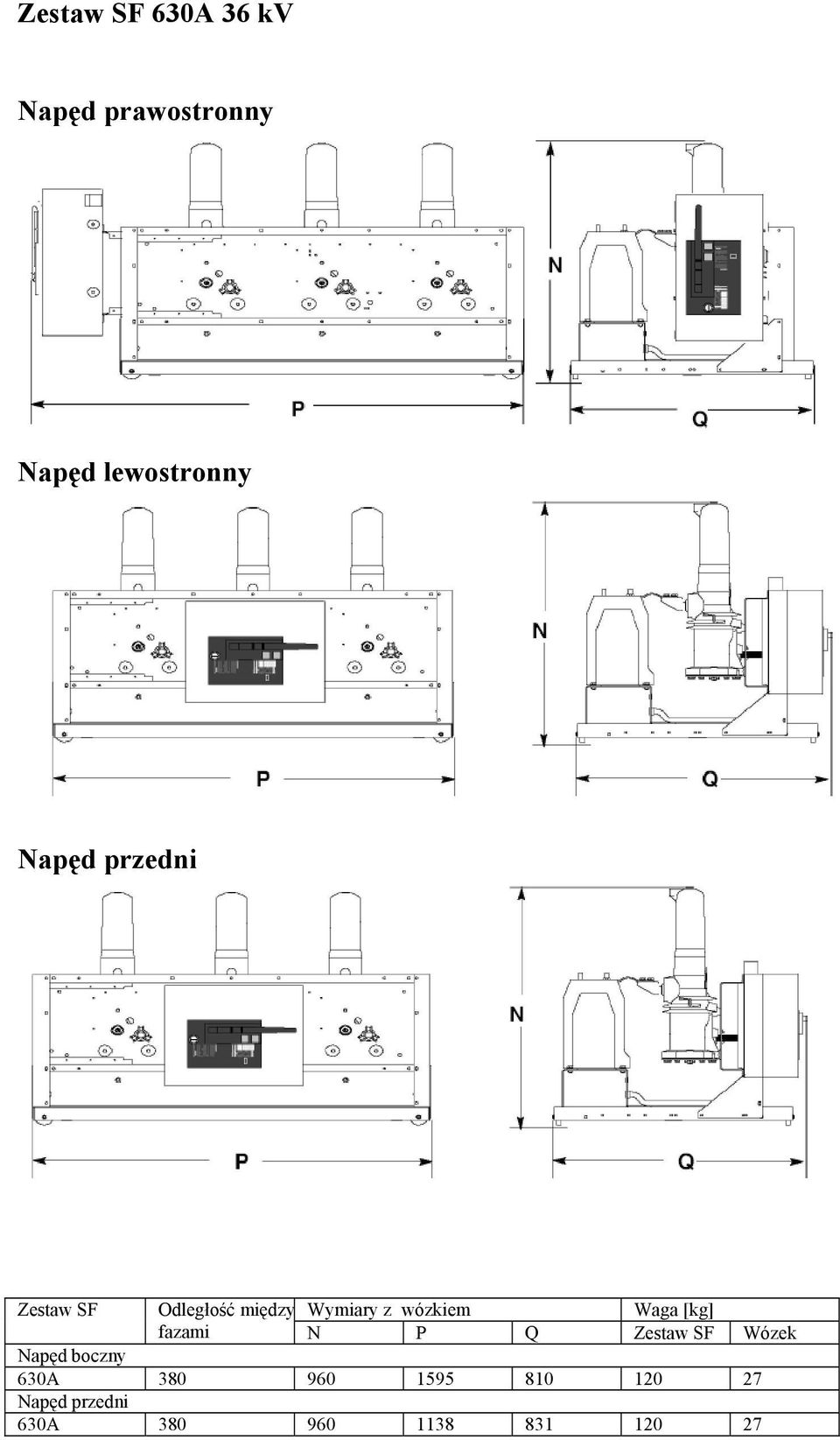

11 Zestaw SF 630A 36 kv Napęd prawostronny Napęd lewostronny Napęd przedni Zestaw SF Odległość między Wymiary z wózkiem Waga [kg] fazami N P Q Zestaw SF Wózek Napęd boczny 630A Napęd przedni 630A

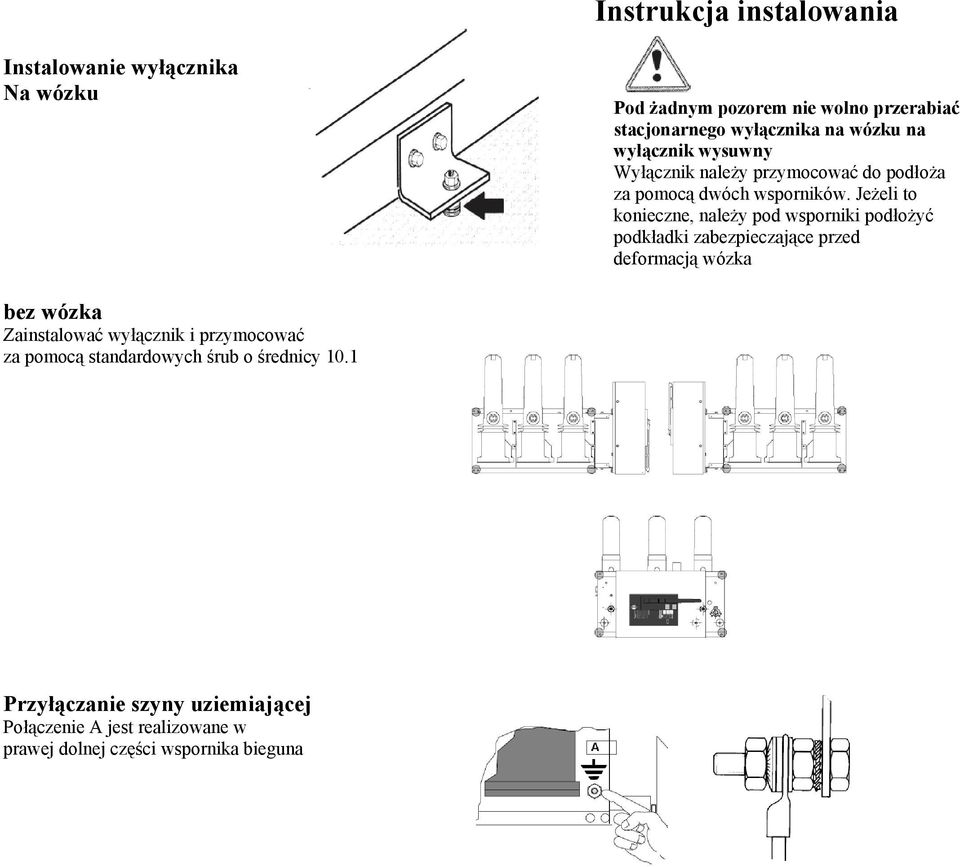

12 Instrukcja instalowania Instalowanie wyłącznika Na wózku Pod żadnym pozorem nie wolno przerabiać stacjonarnego wyłącznika na wózku na wyłącznik wysuwny Wyłącznik należy przymocować do podłoża za pomocą dwóch wsporników. Jeżeli to konieczne, należy pod wsporniki podłożyć podkładki zabezpieczające przed deformacją wózka bez wózka Zainstalować wyłącznik i przymocować za pomocą standardowych śrub o średnicy 10.1 Przyłączanie szyny uziemiającej Połączenie A jest realizowane w prawej dolnej części wspornika bieguna

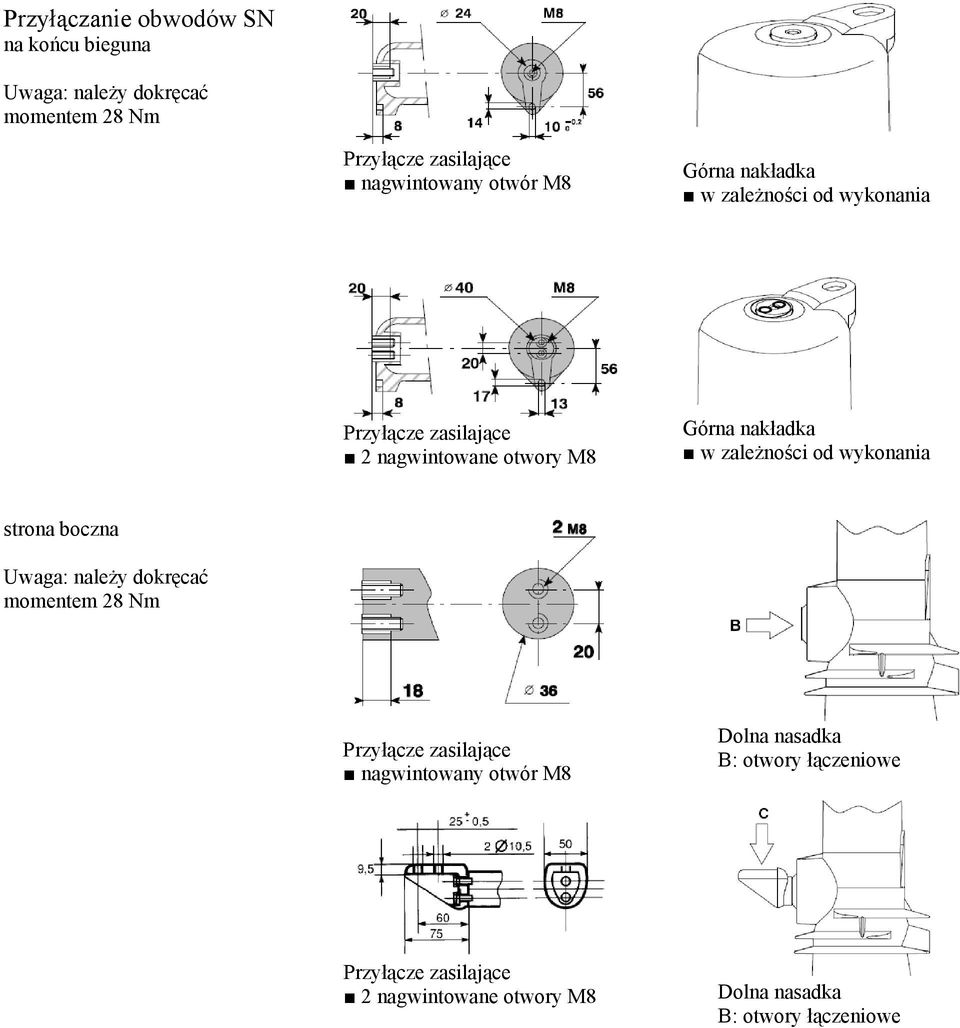

13 Przyłączanie obwodów SN na końcu bieguna Uwaga: należy dokręcać momentem 28 Nm Przyłącze zasilające nagwintowany otwór M8 Górna nakładka w zależności od wykonania Przyłącze zasilające 2 nagwintowane otwory M8 Górna nakładka w zależności od wykonania strona boczna Uwaga: należy dokręcać momentem 28 Nm Przyłącze zasilające nagwintowany otwór M8 Dolna nasadka B: otwory łączeniowe Przyłącze zasilające 2 nagwintowane otwory M8 Dolna nasadka B: otwory łączeniowe

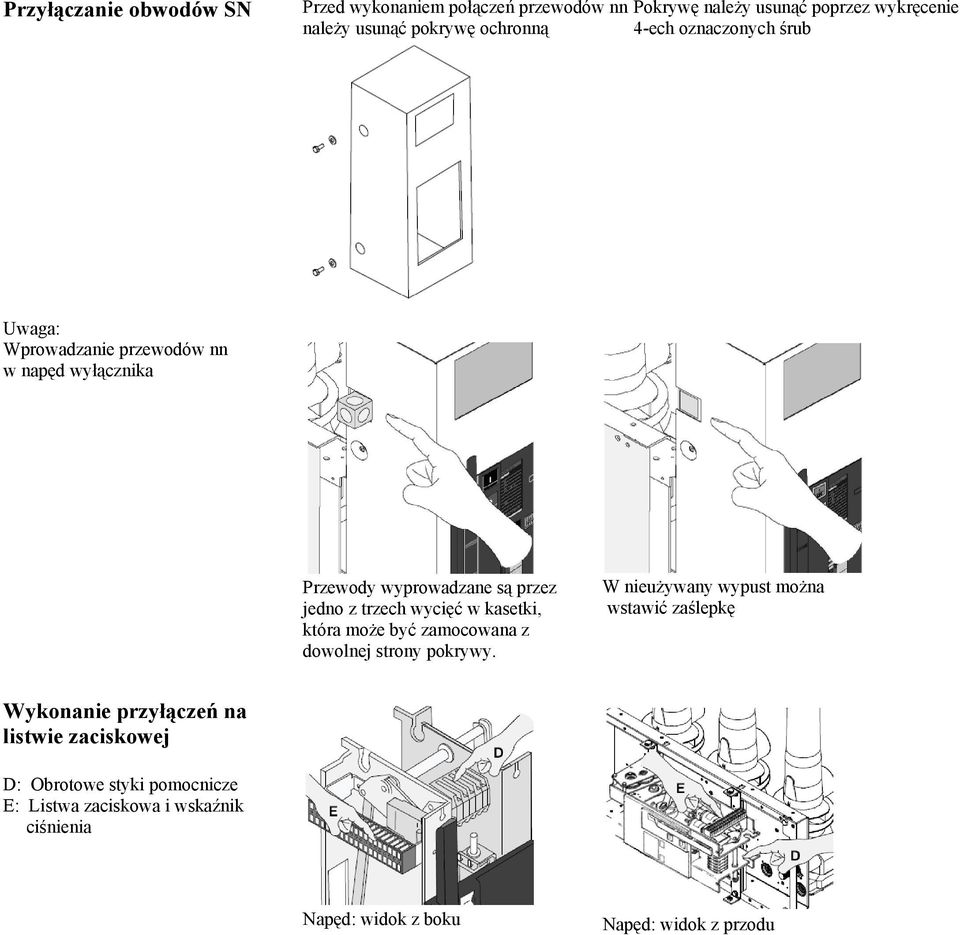

14 Przyłączanie obwodów SN Przed wykonaniem połączeń przewodów nn należy usunąć pokrywę ochronną Pokrywę należy usunąć poprzez wykręcenie 4-ech oznaczonych śrub Uwaga: Wprowadzanie przewodów nn w napęd wyłącznika Przewody wyprowadzane są przez jedno z trzech wycięć w kasetki, która może być zamocowana z dowolnej strony pokrywy. W nieużywany wypust można wstawić zaślepkę Wykonanie przyłączeń na listwie zaciskowej D: Obrotowe styki pomocnicze E: Listwa zaciskowa i wskaźnik ciśnienia Napęd: widok z boku Napęd: widok z przodu

15

16 Wyłącznik Tylko w przypadku napędu elektrycznego Napęd ręczny lub elektryczny XM Mechanizm zamykający Mechanizm otwierający i zapobiegający zamykaniu Połączenia nn (w wersji wysuwnej lub na stałe) B Listwa zaciskowa Tylko w przypadku napędu ręcznego Dodatkowy blok Wyzwalacz Mitop YD M3 Sygnalizacja zazbrojenia Sygnalizacja odciągnięcia Jedynie w pozycji wyciągniętej SQ QF Styki pomocnicze KN Przekaźnik zabezpieczający przed pompowaniem M2 Wyłącznik krańcowy SE YF Wyzwalacz zamykający M1 Styki wyzwalacza Mitop SD Wyzwalacz podnapięciowy YM Wyłącznik krańcowy Drugi wyzwalacz napięciowy Y02 Y01 Pierwszy wyzwalacz napięciowy SP1 Wyłącznik ciśnieniowy 1-wszy stopień Wyzwalacz nadprądowy tylko dla wersji SF w wykonaniu stacjonarnym YX B Połączenia nn (w wersji wysuwnej lub na stałe) XM Listwa zaciskowa

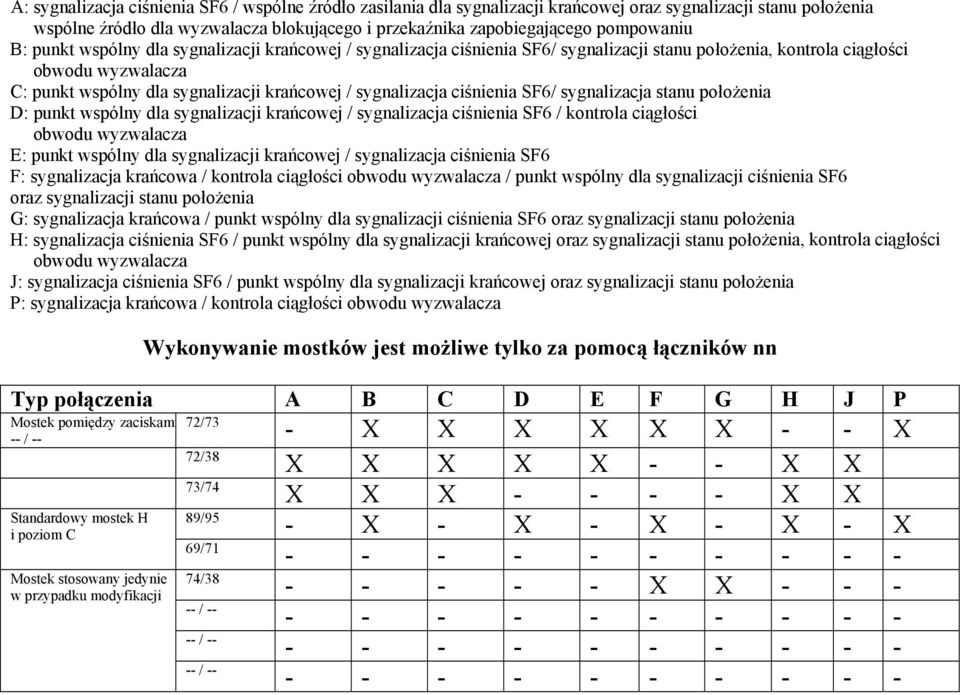

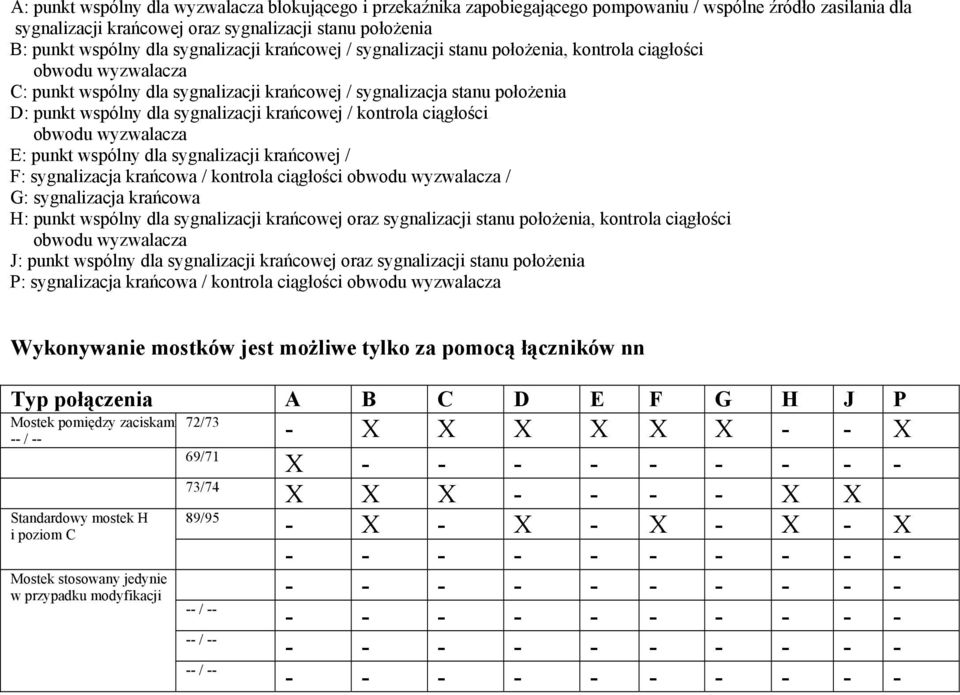

17 A: sygnalizacja ciśnienia SF6 / wspólne źródło zasilania dla sygnalizacji krańcowej oraz sygnalizacji stanu położenia wspólne źródło dla wyzwalacza blokującego i przekaźnika zapobiegającego pompowaniu B: punkt wspólny dla sygnalizacji krańcowej / sygnalizacja ciśnienia SF6/ sygnalizacji stanu położenia, kontrola ciągłości obwodu wyzwalacza C: punkt wspólny dla sygnalizacji krańcowej / sygnalizacja ciśnienia SF6/ sygnalizacja stanu położenia D: punkt wspólny dla sygnalizacji krańcowej / sygnalizacja ciśnienia SF6 / kontrola ciągłości obwodu wyzwalacza E: punkt wspólny dla sygnalizacji krańcowej / sygnalizacja ciśnienia SF6 F: sygnalizacja krańcowa / kontrola ciągłości obwodu wyzwalacza / punkt wspólny dla sygnalizacji ciśnienia SF6 oraz sygnalizacji stanu położenia G: sygnalizacja krańcowa / punkt wspólny dla sygnalizacji ciśnienia SF6 oraz sygnalizacji stanu położenia H: sygnalizacja ciśnienia SF6 / punkt wspólny dla sygnalizacji krańcowej oraz sygnalizacji stanu położenia, kontrola ciągłości obwodu wyzwalacza J: sygnalizacja ciśnienia SF6 / punkt wspólny dla sygnalizacji krańcowej oraz sygnalizacji stanu położenia P: sygnalizacja krańcowa / kontrola ciągłości obwodu wyzwalacza Wykonywanie mostków jest możliwe tylko za pomocą łączników nn Typ połączenia A B C D E F G H J P 72/73 - X X X X X X - - X 72/38 X X X X X - - X X 73/74 X X X X X 89/95 - X - X - X - X - X 69/ / X X / / / Mostek pomiędzy zaciskami -- / -- Standardowy mostek H i poziom C Mostek stosowany jedynie w przypadku modyfikacji

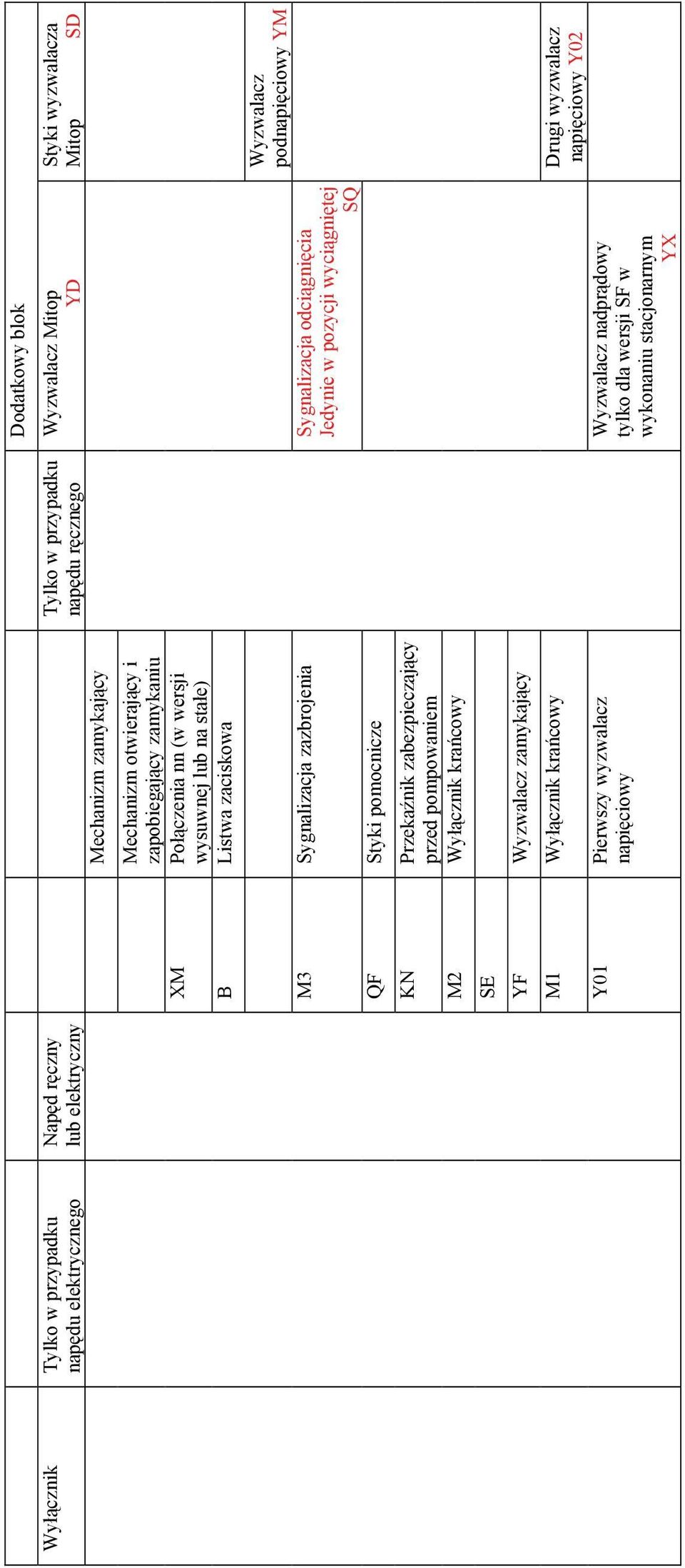

18 Wyłącznik Tylko w przypadku napędu elektrycznego Napęd ręczny lub elektryczny XM Mechanizm zamykający Mechanizm otwierający i zapobiegający zamykaniu Połączenia nn (w wersji wysuwnej lub na stałe) B Listwa zaciskowa Tylko w przypadku napędu ręcznego Dodatkowy blok Wyzwalacz Mitop YD M3 Sygnalizacja zazbrojenia Sygnalizacja odciągnięcia Jedynie w pozycji wyciągniętej SQ QF Styki pomocnicze KN Przekaźnik zabezpieczający przed pompowaniem M2 Wyłącznik krańcowy SE YF Wyzwalacz zamykający M1 Styki wyzwalacza Mitop SD Wyzwalacz podnapięciowy YM Wyłącznik krańcowy Drugi wyzwalacz napięciowy Y02 Y01 Pierwszy wyzwalacz napięciowy Wyzwalacz nadprądowy tylko dla wersji SF w wykonaniu stacjonarnym YX

19 A: punkt wspólny dla wyzwalacza blokującego i przekaźnika zapobiegającego pompowaniu / wspólne źródło zasilania dla sygnalizacji krańcowej oraz sygnalizacji stanu położenia B: punkt wspólny dla sygnalizacji krańcowej / sygnalizacji stanu położenia, kontrola ciągłości obwodu wyzwalacza C: punkt wspólny dla sygnalizacji krańcowej / sygnalizacja stanu położenia D: punkt wspólny dla sygnalizacji krańcowej / kontrola ciągłości obwodu wyzwalacza E: punkt wspólny dla sygnalizacji krańcowej / F: sygnalizacja krańcowa / kontrola ciągłości obwodu wyzwalacza / G: sygnalizacja krańcowa H: punkt wspólny dla sygnalizacji krańcowej oraz sygnalizacji stanu położenia, kontrola ciągłości obwodu wyzwalacza J: punkt wspólny dla sygnalizacji krańcowej oraz sygnalizacji stanu położenia P: sygnalizacja krańcowa / kontrola ciągłości obwodu wyzwalacza Wykonywanie mostków jest możliwe tylko za pomocą łączników nn Typ połączenia A B C D E F G H J P 72/73 - X X X X X X - - X 69/71 X /74 X X X X X 89/95 - X - X - X - X - X / / / Mostek pomiędzy zaciskami -- / -- Standardowy mostek H i poziom C Mostek stosowany jedynie w przypadku modyfikacji

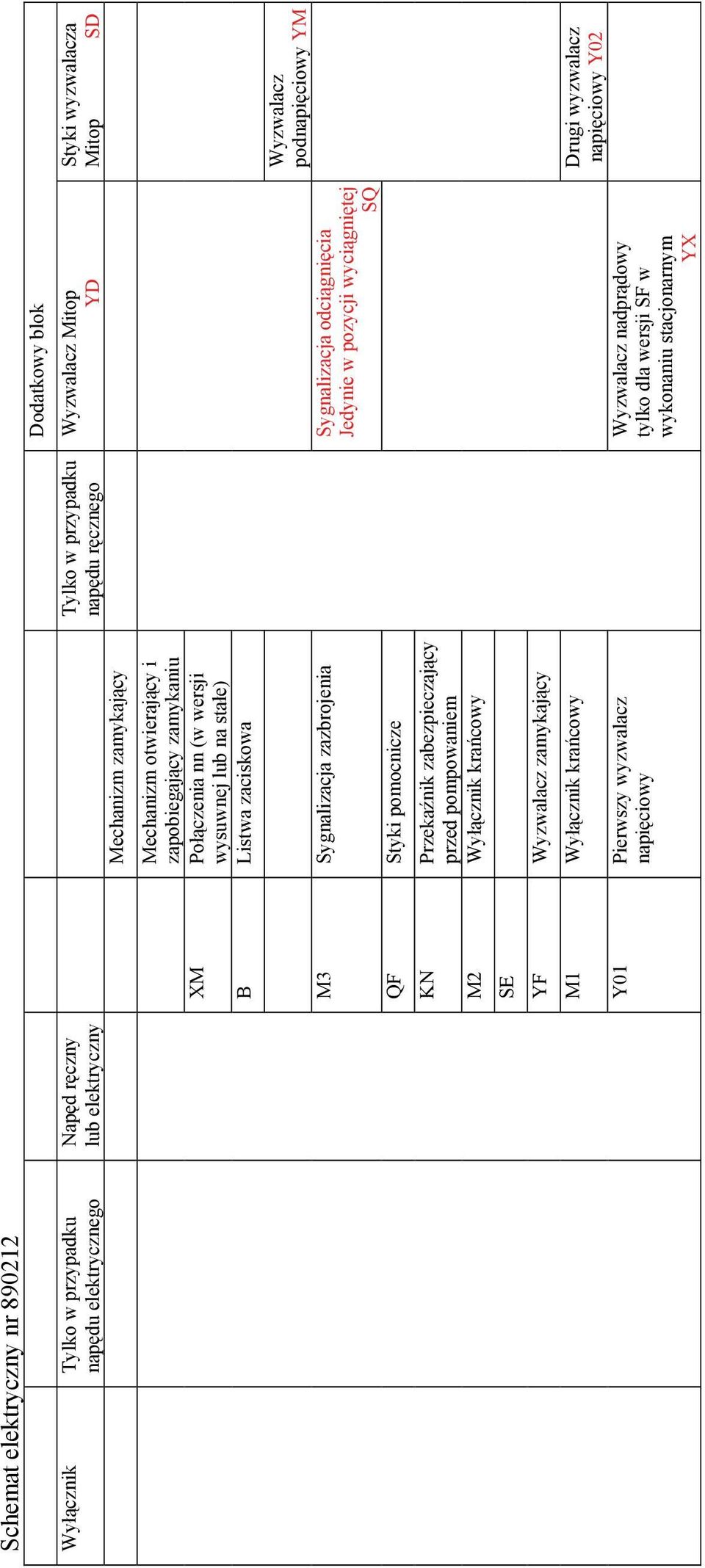

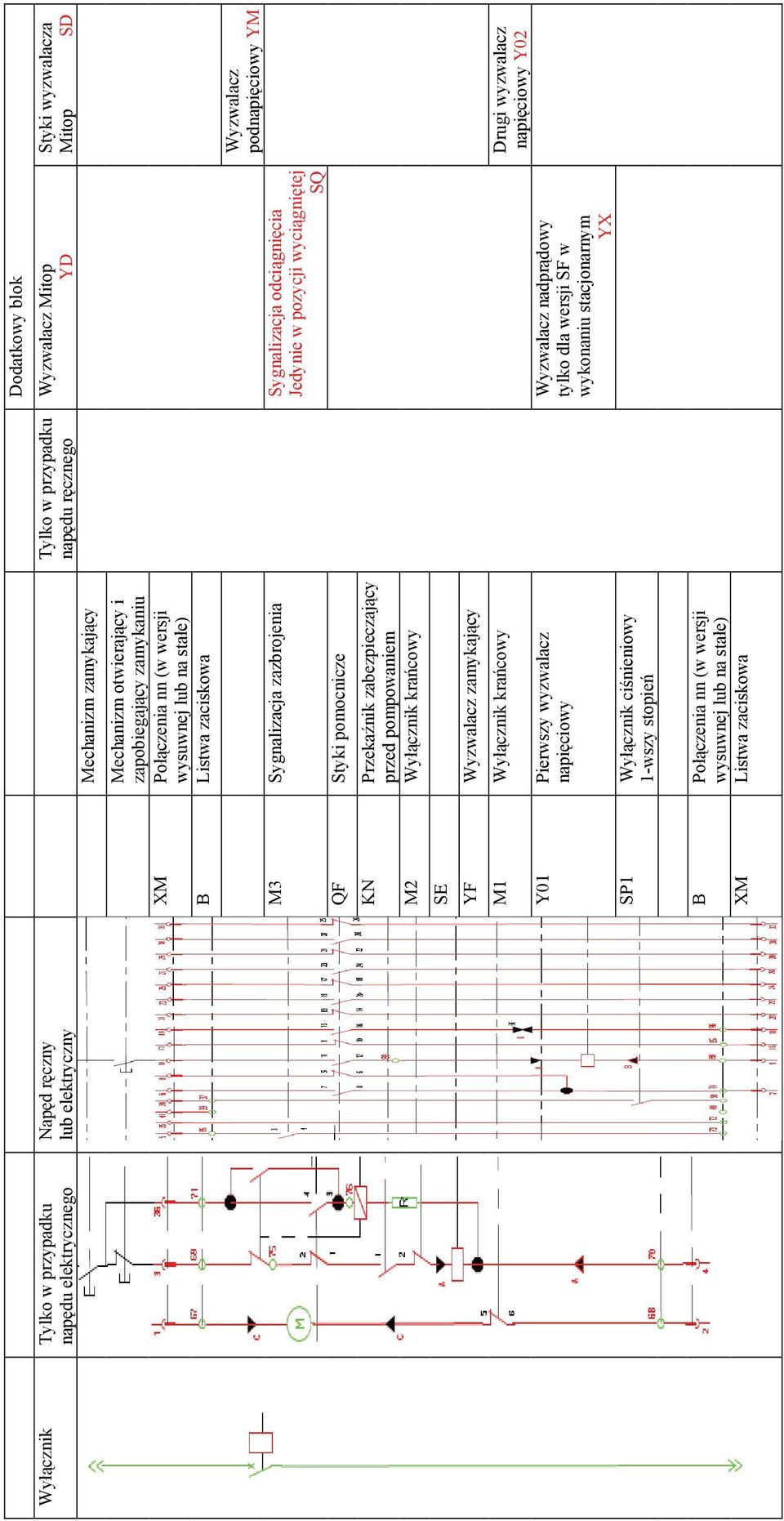

20 Schemat elektryczny nr Wyłącznik Tylko w przypadku napędu elektrycznego Napęd ręczny lub elektryczny XM Mechanizm zamykający Mechanizm otwierający i zapobiegający zamykaniu Połączenia nn (w wersji wysuwnej lub na stałe) B Listwa zaciskowa Tylko w przypadku napędu ręcznego Dodatkowy blok Wyzwalacz Mitop YD M3 Sygnalizacja zazbrojenia Sygnalizacja odciągnięcia Jedynie w pozycji wyciągniętej SQ QF Styki pomocnicze KN Przekaźnik zabezpieczający przed pompowaniem Styki wyzwalacza Mitop SD Wyzwalacz podnapięciowy YM M2 Wyłącznik krańcowy SE YF Wyzwalacz zamykający M1 Wyłącznik krańcowy Drugi wyzwalacz napięciowy Y02 Y01 Pierwszy wyzwalacz napięciowy Wyzwalacz nadprądowy tylko dla wersji SF w wykonaniu stacjonarnym YX

21 A: sygnalizacja ciśnienia SF6 / wspólne źródło zasilania dla sygnalizacji krańcowej oraz sygnalizacji stanu położenia / wspólne źródło dla wyzwalacza blokującego i przekaźnika zapobiegającego pompowaniu B: punkt wspólny dla sygnalizacji krańcowej / sygnalizacja ciśnienia SF6/ sygnalizacji stanu położenia, kontrola ciągłości obwodu wyzwalacza C: punkt wspólny dla sygnalizacji krańcowej / sygnalizacja ciśnienia SF6/ sygnalizacja stanu położenia D: punkt wspólny dla sygnalizacji krańcowej / sygnalizacja ciśnienia SF6 / kontrola ciągłości obwodu wyzwalacza E: punkt wspólny dla sygnalizacji krańcowej / sygnalizacja ciśnienia SF6 F: sygnalizacja krańcowa / kontrola ciągłości obwodu wyzwalacza / punkt wspólny dla sygnalizacji ciśnienia SF6 oraz sygnalizacji stanu położenia G: sygnalizacja krańcowa / punkt wspólny dla sygnalizacji ciśnienia SF6 oraz sygnalizacji stanu położenia H: sygnalizacja ciśnienia SF6 / punkt wspólny dla sygnalizacji krańcowej oraz sygnalizacji stanu położenia, kontrola ciągłości obwodu wyzwalacza J: sygnalizacja ciśnienia SF6 / punkt wspólny dla sygnalizacji krańcowej oraz sygnalizacji stanu położenia P: sygnalizacja krańcowa / kontrola ciągłości obwodu wyzwalacza Wykonywanie mostków jest możliwe tylko za pomocą łączników nn Typ połączenia A B C D E F G H J P Mostek pomiędzy zaciskami 72/73 -- / -- - X X X X X X - - X 72/38 X X X X X - - X X - 73/74 X X X X X - Standardowy mostek H 89/95 i poziom C - X - X - X - X - X 69/ Mostek stosowany jedynie 74/38 w przypadku modyfikacji X X / / /

22 Instrukcja eksploatacji Napęd wyłącznika 1: Dźwignia do zbrojenia napędu 2: Przycisk zamykania 3: Przycisk otwierania 4: Licznik zadziałań 5: Wskaźnik stanu wyłącznika 6: Wskaźnik stanu sprężyny zamykającej 7: Zamek z kluczykiem (opcja) Uruchamianie ręczne Wykonanie cyklu Otwórz-Zamknij Zbrojenie napędu Zamykanie Uwaga: Jeżeli wyłącznik jest wyposażony w wyzwalacz podnapięciowy, przed zamknięciem należy zasilić wyzwalacz. Sprężynę zamykającą napina się wykonując wahadłowy ruch dźwignią. Koniec zbrojenia sygnalizuje wyraźnie słyszalny trzask. Naciśnij przycisk, aby zamknąć wyłącznik Wskaźnik stanu wyłącznika sygnalizuje stan otwarty 0 Wskaźnik stanu sprężyny zamykającej sygnalizuje, że sprężyna jest napięta. Wskaźnik stanu wyłącznika sygnalizuje teraz stan zamknięty - I. Wskaźnik stanu sprężyny zamykającej sygnalizuje, że sprężyna jest zwolniona.

23 Otwieranie Naciśnij przycisk, aby otworzyć wyłącznik Wskaźnik stanu wyłącznika sygnalizuje teraz stan otwarty - O. Wskaźnik stanu sprężyny zamykającej sygnalizuje, że sprężyna jest zwolniona. Wykonanie cyklu Otwórz-Zamknij- Otwórz Zbrojenie napędu Wskaźnik stanu wyłącznika sygnalizuje stan otwarty 0 Wskaźnik stanu sprężyny zamykającej sygnalizuje, że sprężyna jest napięta Zamykanie Uwaga: Jeżeli wyłącznik jest wyposażony w wyzwalacz podnapięciowy, przed zamknięciem należy zasilić wyzwalacz. Sprężynę zamykającą napina się wykonując wahadłowy ruch dźwignią. Koniec zbrojenia sygnalizuje wyraźnie słyszalny trzask. Naciśnij przycisk, aby zamknąć wyłącznik Wskaźnik stanu wyłącznika sygnalizuje teraz stan zamknięty - I. Wskaźnik stanu sprężyny zamykającej sygnalizuje, że sprężyna jest zwolniona Zbrojenie napędu Wskaźnik stanu wyłącznika sygnalizuje stan zamknięty I Wskaźnik stanu sprężyny zamykającej sygnalizuje, że sprężyna jest napięta. Sprężynę zamykającą napina się wykonując wahadłowy ruch dźwignią. Koniec zbrojenia sygnalizuje wyraźnie słyszalny trzask.

24 Otwieranie Naciśnij przycisk, aby otworzyć wyłącznik Wskaźnik stanu wyłącznika sygnalizuje stan otwarty 0 Wskaźnik stanu sprężyny zamykającej sygnalizuje, że sprężyna jest napięta Zamykanie Naciśnij przycisk, aby zamknąć wyłącznik Wskaźnik stanu wyłącznika sygnalizuje teraz stan zamknięty - I. Wskaźnik stanu sprężyny zamykającej sygnalizuje, że sprężyna jest zwolniona Uruchamianie zdalne wyłącznika Zbrojenie sprężyn zamykających silnikiem elektrycznym (opcja). Silnik z przekładnią napina sprężynę zamykającą automatycznie po każdym zamknięciu. Zamykanie i otwieranie Operacje otwierania i zamykania wyzwalacza jest są wykonywane zdalnie. Unieruchamianie wyłącznika (opcja) Wyłącznik w położeniu otwartym można unieruchomić za pomocą zamka z kluczem. Unieruchamianie wyłącznika: naciśnij przycisk otwierający przetrzymaj wciśnięty przycisk O przekręć i wyjmij klucz

25 Zabiegi konserwacyjne Wprowadzenie Podstawowe zasady BHP Wszystkie czynności opisane niżej muszą być wykonywane zgodnie z zasadami BHP, pod nadzorem kompetentnego personelu. i otwierający w celu zwolnienia sprężyny Przed zdjęciem pokryw z mechanizmów zamykającej. wyłącznika należy: Unikać uderzeń (obudowa wyłącznika Otworzyć wyłącznik jest pod ciśnieniem) Odłączyć zasilanie obwodów głównych i pomocniczych Nacisnąć kolejno przycisk zamykający Przygotowanie wyłącznika do konserwacji Nasze urządzenia będą w eksploatacji pracowały optymalnie pod warunkiem że dotrzymane zostaną wymagania dotyczące obsługi i konserwacji, przedstawione w niniejszej instrukcji. Zabiegi konserwacyjne wymagają zdjęcia pokryw z napędu. Zdejmowanie i zakładanie pokrywy opisane jest w rozdziale Instalowanie wyłącznika. Płytę czołową zdejmuje się po uprzednim odhaczeniu zaczepów Trwałość mechaniczna i elektryczna oraz częstotliwość przeglądów Przewiduje się, że wyłącznik będzie eksploatowany przez 10 lat lub wykona przestawień w warunkach normalnych zgodnie z wymaganiami normy IEC 694 (PN 86/E 05155). Zestawienie zabiegów konserwacyjnych Podzespół Zabieg Materiały Narzędzia Obudowa bieguna odkurzanie szmatka Styki opalne pomiar zużycia lampka Napęd prowadnica sprężyny czyszczenie środkiem niechlorowany odtłuszczacz szmatka odtłuszczającym rozpuszczalnikowy smarowanie oliwa Vacuoline oils 133 pędzel oliwienie smar Isoflex Topas oliwiarka mechanizm napędu czyszczenie szmatka smarowanie oliwa Vacuoline oils 133 pędzel oliwienie smar Isoflex Topas oliwiarka mechanizmy zapadkowe czyszczenie i niechlorowany odtłuszczacz szmatka i przeguby odtłuszczanie rozpuszczalnikowy smarowanie oliwa Vacuoline oils 133 pędzel oliwienie smar Isoflex Topas oliwiarka przekładnia smarowanie smar Isoflex Topas pędzel Przeguby mechanizmu napędu biegunów czyszczenie środkiem szmatka odtłuszczającym smarowanie oliwa Vacuoline oils 133 pędzel oliwienie smar Isoflex Topas oliwiarka Zaleca się wykonać: Przynajmniej 1 cykl W-Z na rok Przegląd wyłącznika przynajmniej raz na 5 lat Częstotliwość zabiegów konserwacyjnych zależy od warunków użytkowania wyłącznika i powinna być uzgodniona z serwisem Schneider Electric Polska.

26 Czyszczenie biegunów Sprężony SF6 zamknięty w obudowie biegunów, po zgaszeniu łuku zachowuje wszystkie swoje dielektryczne właściwości. Trwałość łączeniowa wyłącznika zależy od warunków jego eksploatacji i ograniczona jest przez zużycie styków. Zwracamy uwagę na zagrożenia dla trwałości wyłącznika powodowane czyszczeniem go chemikaliami pod ciśnieniem. Ten zabieg może: uszkodzić strumieniem czynnika części urządzenia uniemożliwić przesmarowywanie części z własnym zapasem smaru doprowadzić do przegrzania styków, gdy te zostaną pokryte warstwą czynnika o własnościach izolacyjnych uszkodzić pokrycia specjalne Do czyszczenia używaj suchych i czystych szmatek Kontrola zużycia styków Czynność ta musi być wykonywana przy użyciu napędu bez sprężyny zamykającej. W pozycji A1 i C1 sprawdzenie odbywa się na poziomie łącznika polowego,...dokładnie tak samo jak dla przypadku napędu w pozycji B1 Koniec łącznika A stanowi punkt odniesienia Należy sprawdzić czy wyłącznik znajduje się w pozycji otwartej oraz że sprężyna napędu jest zwolniona.

27 Demontaż sprężyny zamykającej Niewielkim, wahadłowym ruchem dźwigni zneutralizuj naciąg sprężyny. Sprężyny będą napięte w przeciwnym przypadku należy wykonać pełny cykl ZW i rozpocząć napinanie od początku). Włóż pręt Φ6x40 mm w otwór pokazany na rysunku. Pod żadnym pozorem nie może być on luźny. (nie należy przekroczyć drugiego otworu Φ6 w prowadnicach sprężyny; Zdejmij podkładkę i pierścień zabezpieczający B. Zluzuj i zdejmij sprężynę. Zdejmij pierścień C uważając, aby nie uszkodzić teflonowego pokrycia. Pomiar zużycia Trzy bieguny wyłącznika i wskaźnik z lampką lub dzwonkiem połącz szeregowo. Wykonuj zbrojenie mechanizmu napędowego, aż usłyszysz trzask oznaczający zazbrojenie.

28 Podtrzymując nacisk na dźwignię, pociągnij korbę z prawej strony ku sobie aż zapadka zatrzyma koło zapadkowe. Naciśnij jednocześnie przycisk załączający I i dźwignię do zbrojenia w celu zwolnienia mechanizmu zapadkowego. Za pomocą dźwigni bardzo wolno zamykaj wyłącznik. Zatrzymaj zamykanie jak tylko zapali się lampka co jest sygnałem, że styki opalne we wszystkich biegunach stykają się. Uwaga: Utrzymuj dźwignię w tym położeniu i tak aby lampka się paliła. Jeżeli to położenie zostało przekroczone procedurę należy powtórzyć. W analogiczny sposób należy postępować w przypadku pozostałych biegunów. Jeśli któryś z biegunów spowoduje włączenie dzwonka gdy wskaźnik znajduje się w czerwonym polu, należy wymienić wszystkie 3 bieguny. Montaż sprężyny zamykającej Naciśnij przycisk zamykający i Załóż sprężynę na kołek C oraz zamontuj równocześnie pierścień B. Uwaga: nie smarować przed montażem i nie zarysować teflonowego pierścienia.

29 ...wykonuj zbrojenie.....tak aby naprowadzić oś sworznia korby D na oś otworu dolnej prowadnicy sprężyny. Zamontuj podkładki i pierścień zabezpieczający B. Sprawdź, czy wyłącznik jest otwarty, a sprężyna zamykająca zwolniona. Lekko napnij sprężynę załączającą tak aby skasować luz i nacisk na kołek Φ6. Usuń kołek Φ6, którym została zablokowana sprężyna.

30 Wykonuj zbrojenie mechanizmu napędowego, aż usłyszysz trzask oznaczający zazbrojenie. Sprawdzenie: Wciśnij przycisk zamknij I a następnie przycisk otwórz O aby zwolnić sprężynę napędu. Smarowanie prowadnic sprężyn Sprężyna załączająca Wahadłowym ruchem dźwigni napnij sprężynę zamykającą. gdy napinanie będzie zakończone usłyszysz stuknięcie. Wskaźnik stanu wyłącznika sygnalizuje stan otwarcia O Wskaźnik stanu sprężyny zamykającej sygnalizuje, że sprężyna jest napięta. Gdy sprężyny są napięte należy: posmarować prowadnice posmarować olejem fosforanową sprężynę Uwaga: nie smarować teflonowego pierścienia A. Do smarowania używaj pędzla. Do smarowania nie demontuj sprężyny.

31 Sprężyna otwierająca Lokalne zamykanie wyłącznika Uwaga: Jeśli wyłącznik jest wyposażony w wyzwalacz podnapięciowy, przed zamknięciem należy go zasilić. Naciśnij przycisk zamykający I żeby zamknąć wyłącznik. Wskaźnik stanu wyłącznika sygnalizuje teraz stan zamknięty - I. Wskaźnik stanu sprężyny zamykającej sygnalizuje, że sprężyna jest zwolniona Gdy sprężyny są napięte należy: posmarować prowadnice posmarować olejem fosforanową sprężynę Do smarowania używaj pędzla. Do smarowania nie demontuj sprężyny Lokalne otwieranie wyłącznika Napęd wyłącznika Naciśnij przycisk otwierający O żeby otworzyć wyłącznik. Wskaźnik stanu wyłącznika sygnalizuje teraz stan otwarcia O Wskaźnik stanu sprężyny zamykającej sygnalizuje, że sprężyna jest zwolniona Oczyść podzespoły Posmaruj olejem części fosforowane. Sprawdź, czy pierścienie zabezpieczające są zamocowane Do smarowania używaj pędzla. Do smarowania nie demontuj sprężyny Motoreduktor Oczyść podzespoły Posmaruj olejem części fosforowane. Nasmaruj przekładnię. Do smarowania używaj pędzla. Do smarowania nie demontuj sprężyny

32 Naprawa wyłącznika Wymiana zużytych podzespołów Wprowadzenie Wadliwie pracujące podzespoły wyłącznika należy wymienić. Podzespoły, które mogą być poddane wymianie, są zestawione w tabeli poniżej. Tabela ta wskazuje również wykonawcę danej operacji. Może nim być użytkownik wyłącznika lub serwis naszej firmy. W sprawie innych czynności związanych z konserwacją należy porozumieć się z najbliższym przedstawicielem firmy Schneider Electric Polska. Po każdym z wymienionych zabiegów trzeba wykonać odpowiednie badania Zestawienie wymienianych podzespołów elektryczne według właściwej normy. Uwaga: przy wymianie podzespołów należy wymienić również następujące części: - nakrętki z nylonowymi wkładkami - podkładki sprężyste i ząbkowane - opaski - sprężyste pierścienie bezpieczeństwa - kołki i zawleczki Czynność Wykonawca Uwagi wymiana biegunów Schneider Polska w wersji dla SM6 wymiana napędu RI Schneider Polska wymiana zamka Schneider Polska lub we własnym zakresie wymiana sprężyny zamykającej Schneider Polska lub we własnym zakresie wymiana wyzwalaczy wyzwalacz zamykający Schneider Polska lub we własnym zakresie wyzwalacz napięciowy z Schneider Polska lub we własnym zakresie wyłącznikiem nadmiarowo-prądowym wyzwalacze podnapięciowe bez Schneider Polska lub we własnym zakresie systemu podtrzymującego wyzwalacz podnapięciowy z Schneider Polska lub we własnym zakresie członem opóźniającym wyzwalacze podnapięciowe z Schneider Polska systemem podtrzymującym wyzwalacze napięciowe lub Schneider Polska lub we własnym zakresie podwójne zabezpieczenia nadmiarowo-prądowe wymiana wyzwalacza MITOP Schneider Polska wymiana motoreduktora Schneider Polska lub we własnym zakresie po 1000 przestawień wymiana mikrowyłącznika SE Schneider Polska lub we własnym zakresie wymiana łączników krańcowych M1, M2, M3 Schneider Polska lub we własnym zakresie wymiana przekaźnika zabezpieczającego Schneider Polska lub we własnym zakresie przed pompowaniem wymiana łącznika pomocniczego Schneider Polska lub we własnym zakresie wymiana licznika przestawień Schneider Polska lub we własnym zakresie po 1000 przestawień działania w przypadku gdy zaalarmuje czujnik ciśnienia Schneider Polska lub we własnym zakresie

33 Wymiana zamka Demontaż Odkręć 2 śruby i zdejmij zamek Montaż i sprawdzanie Przyłóż zamek do wspornika. Wpasuj 2 śruby i przykręć nakrętki. Sworzeń B zamka nie może dotykać części A Wymiana sprężyny zamykającej Sprawdź czy wyłącznik jest w stanie otwarcia a sprężyna zamykająca jest zwolniona. Demontaż Wahadłowym ruchem dźwigni napinaj sprężynę zamykającą. Koniec zbrojenia sygnalizuje wyraźnie słyszalny trzask. Sprężyny będą napięte.

34 początku). Włóż pręt Φ6x40 mm w otwór pokazany na rysunku. Pod żadnym pozorem nie może być on luźny. (nie należy przekroczyć drugiego otworu Φ6 w prowadnicach sprężyny; w przeciwnym przypadku należy wykonać pełny cykl ZW i rozpocząć napinanie od Zdejmij podkładkę i pierścień zabezpieczający D. Zluzuj i zdejmij sprężynę. Zdejmij pierścień C uważając, aby nie uszkodzić teflonowego pokrycia. Montaż sprężyny zamykającej Załóż sprężynę na kołek C oraz zamontuj pierścień B. Uwaga: nie smarować przed montażem i nie zarysować teflonowego pierścienia. Naciśnij przycisk zamykający i równocześnie......wykonuj zbrojenie.....tak aby naprowadzić oś sworznia korby F na oś otworu dolnej prowadnicy sprężyny.

35 Zamontuj podkładki i pierścień zabezpieczający B. Sprawdź, czy wyłącznik jest otwarty, a sprężyna zamykająca zwolniona. Lekko napnij sprężynę załączającą tak aby skasować luz i nacisk na kołek Φ6. Usuń kołek, którym została zablokowana sprężyna Wykonuj zbrojenie mechanizmu napędowego, aż usłyszysz trzask oznaczający zazbrojenie. Sprawdzenie: Wciśnij przycisk zamknij I a następnie przycisk otwórz O aby zwolnić sprężynę napędu.

36 Wymiana wyzwalaczy Rozmieszczenie wyzwalaczy w napędzie Wyzwalacz wyzwalacz zamykający Wyzwalacz podnapięciowy Wyzwalacz wzrostowy napięciowy Wyzwalacz wzrostowy prądowy Umiejscowienie wyzwalacza widok z góry wyzwalacz napięciowy wyzwalacz otwierający wyzwalacz otwierający podwójny Konfiguracja I Wyzwalacz zamykający Demontaż Oznacz i odłącz przewody. Odkręć 2 mocujące śruby M6. Usuń wyzwalacz. Montaż i sprawdzanie Montaż wykonaj w odwrotnej do demontażu kolejności. Moment przy dokręcaniu śrub: 13Nm Okrągły pręt wyzwalacza musi być skierowany ku ramieniu zapadki. Sprawdź czy pręt wyzwalacza w położeniu jak dla stanu wzbudzonego, nie unieruchamia zapadki oraz czy przychwyt A mija swobodnie mimośród B zapadki.

37 Konfiguracja II Wyzwalacz podnapięciowy Demontaż Oznacz i odłącz przewody. Odkręć 2 mocujące śruby M6. Usuń wyzwalacz. Montaż i sprawdzanie Ustaw wyzwalacz w położeniu jak Gdy obwód magnetyczny jest zamknięty do wyłączania. Oprzyj ramkę o zderzak. sprawdź czy pomiędzy ramieniem Pomiędzy rolka wyzwalacza a ramieniem biernym a rolką wyzwalacza jest luz biernym musi być luz 0.5 mm do 1 mm. minimum 1 mm. Przykręć wyzwalacz dwoma śrubami M6. Moment przy dokręcaniu śrub: 13 Nm Konfiguracja III Wyzwalacze wzrostowe napięciowy i prądowy Oznacz i odłącz przewody. Odkręć 2 mocujące śruby M6. Usuń wyzwalacz. Demontaż Montaż i sprawdzanie Montaż wykonaj w odwrotnej do demontażu kolejności. Moment przy dokręcaniu śrub: 13Nm Okrągły pręt wyzwalacza musi być skierowany ku ramieniu zapadki. Sprawdź czy pręt wyzwalacza w położeniu jak dla stanu wzbudzonego, nie unieruchamia zapadki oraz czy przychwyt A mija swobodnie mimośród B zapadki.

38 Konfiguracja IV Demontaż Montaż i sprawdzanie Wyzwalacz jest mocowany z prawej lub lewej strony mechanizmu napędowego w zależności od rodzaju zabezpieczenia. Oznacz i odłącz przewody. Odkręć 2 mocujące śruby M6. Ten montaż uwzględnia obecność wyzwalacza podnapięciowego. Usuń wyzwalacz. Montaż wykonaj w odwrotnej do demontażu kolejności. Moment przy dokręcaniu śrub: 13Nm Okrągły pręt wyzwalacza musi być skierowany ku ramieniu zapadki. Sprawdź czy pręt wyzwalacza, gdy obwód magnetyczny jest zamknięty, nie unieruchamia zapadki oraz czy przychwyt A mija swobodnie mimośród B zapadki. Konfiguracja V Wyzwalacze wzrostowe podwójne, prądowe i napięciowe (dwa uzwojenia) Oznacz i odłącz przewody. Odkręć 2 mocujące śruby M6. Usuń wyzwalacz. Demontaż Montaż i sprawdzanie Montaż wykonaj w odwrotnej do demontażu kolejności. Moment przy dokręcaniu śrub: 13Nm Okrągły pręt wyzwalacza musi być skierowany ku ramieniu zapadki. Sprawdź czy pręt wyzwalacza, w położeniu jak dla stanu wzbudzonego, nie unieruchamia zapadki oraz czy przychwyt A mija swobodnie mimośród B zapadki.

39 Konfiguracja VI Demontaż Oznacz i odłącz przewody. Odkręć 2 mocujące śruby M6. Usuń wyzwalacz. Montaż i sprawdzanie Montaż wykonaj w odwrotnej do demontażu kolejności. Moment przy dokręcaniu śrub: 13Nm Okrągły pręt wyzwalacza musi być skierowany ku ramieniu zapadki. Sprawdź czy pręt wyzwalacza, gdy obwód magnetyczny jest zamknięty, nie unieruchamia zapadki oraz czy przychwyt A mija swobodnie mimośród B zapadki. Wymiana motoreduktora i rolki w oprawie zapadki Wymiana motoreduktora Odczep sprężynę mechanizmu Koło zapadkowe przesuń tak daleko zapadkowego. Koło zapadkowe przesuń w górę jak to będzie możliwe i zablokuj je śrubokrętem wykorzystując do pomocy w osiągniętym położeniu śrubokrętem pokazane na rysunku otwory. Zdemontuj reduktor(3 śruby) Odłącz dwa przewody zasilające silnik

40 Usuń mały pręt Usuń nit pokazany na rysunku. W jego miejsce włóż śrubę M4 wraz z podkładką i nakrętką zabezpieczającą. Demontaż rolki z oprawy zapadki Zdemontuj sprężynę A Zdemontuj rolkę: - pierścień zabezpieczający B - podkładki C - łożysko D - wewnętrzny pierścień łożyska E - sworzeń F Montaż rolki w oprawie zapadki Oczyść i nasmaruj: - łożysko D - wewnętrzny pierścień łożyska E - sworzeń F - pierścień zabezpieczający B - podkładki C - sprężynę A sprężyny skierowanej w kierunku motoreduktora. Zamontuj rolkę, za pomocą elementu sworznia użytego do zamocowania Załóż sprężynę na mechanizm zapadkowy

41 Montaż motoreduktora Wkręć kołek M6x12, klasa 12.9 Żeby zamontować motoreduktor w żółtej kolumnie zgodnie z oznaczeniem. należy koło zapadkowe obrócić o Zamontuj nową kolumnę wyposażoną w możliwie duży kąt i zablokować kołek w mechanizmie napędowym. je w tym położeniu śrubokrętem. Zapadki, które przechwytują koło zapadkowe, utrudniają wykonanie tej operacji. Koło zapadkowe napędu przesuń tak daleko jak to będzie możliwe i zablokuj je w osiągniętym położeniu śrubokrętem. Wsuń motoreduktor, uważając przy tym, aby nie wypadła śruba G oraz dystansownik H umieszczony pomiędzy dwoma kołnierzami. Umieść śruby klasy 10.9 i dokręć je momentem równym 13 Nm, który gwarantuje prawidłowe zamocowanie motoreduktora. Zaczep sprężynę na sworzniu motoreduktora

42 przyłącz kable do zacisków Wymiana mikrowyłącznika SE Demontaż Odkręć dwie śruby mocujące mikrowyłącznik. Zdemontuj mikrowyłącznik nie wyjmując płytek izolacyjnych. Montaż i sprawdzenie Wymiana łącznika krańcowego (M1, M2, M3) Ponowny montaż wykonaj w odwrotnej do demontażu kolejności po uprzednim wyeliminowaniu luzu i dosunięcie styków w kierunku styków pomocniczych. Dokręcać momentem równym 0.7 Nm Oznacz i odłącz przewody. Odkręć 2 mocujące śruby M6 i nakrętki. Demontaż Montaż i regulacja Przy ponownym montażu postępuj według odwrotnej do demontażu kolejności. Śruby dokręcaj momentem 0.7 Nm Regulacja: w położeniu jak na rysunku popychacz łącznika musi mieć możliwość ruchu droga A powinna wynosić od 0.5 mm do 0.8 mm Aby ustawić wymiar A należy: zluzować nakrętkę B przesunąć dźwignię wzdłuż C.

43 Wymiana przekaźnika zabezpieczającego przed pompowaniem Demontaż Oznacz i odłącz przewody Zluzuj śrubę mocującą przekaźnik i przesuń go tak, aby śruba wysunęła się z wycięcia. Używaj klucza płaskiego 7 mm. Montaż Umieść śrubę mocującą przekaźnik i wsuń go na miejsce. Śrubę dokręć momentem 0.7 Nm Podłącz przewody według schematu elektrycznego i zamocuj je. Wymiana bloku styków pomocniczych Zdejmij pokrywę napędu Zlokalizuj blok styków pomocniczych Oznacz i odłącz przewody Zdemontuj listwę zaciskową B, przymocowaną śrubami, pokładkami i nakrętkami C.

44 Odkręć dwie nakrętki z nylonowymi wkładkami D. Zdemontuj sworzeń E i pierścienie zabezpieczające F Wyjmij z napędu blok styków pomocniczych A. Zdejmij nit G mocujący płytkę z wycięciem J. Zdemontuj korbę H i płytkę J Montaż Załóż korbę H na nowy blok styków zachowując, pokazane wyżej wzajemne położenia tych elementów Znak O (wygrawerowany na wałku bloku styków) powinien znajdować się od strony otworu na nit G. Załóż na miejsce płytkę z wycięciem J i zamocuj ją nitem G (lub śrubą M3). Ponowny montaż wykonuj w kolejności odwrotnej do demontażu. Wstaw blok styków pomocniczych A w napęd Zamontuj sworzeń E i pierścienie zabezpieczające F Umieść i przykręć dwie nakrętki z nylonowymi wkładkami D. Wstaw na miejsce listwę zaciskową B i zamocuj ją śrubami, podkładkami i nakrętkami C.

45 Wykrywanie i usuwanie niesprawności Wskazówki podane niżej pozwalają ograniczyć czas przestoju do minimum. Jeżeli proponowane zabiegi nie dają pożądanego skutku należy porozumieć się z serwisem Schneider Polska Objawy Źródło usterki Prawdopodobna przyczyna i sposób usunięcia usterki Napięcie sprężyn załączających (uzbrojenie napędu) jest niemożliwe Mechanizm zbrojenia silnikowego: silnik Łącznik krańcowy w obwodzie silnika Zbyt niskie napięcie zasilające silnik. należy podnieść napięcie do wartości znamionowej jeżeli to konieczne trzeba wymienić silnik należy sprawdzić łącznik krańcowy jeżeli to konieczne wymienić go Oprzewodowanie sprawdzić połączenia w obwodach pomocniczych Zamknięcie wyłącznika jest niemożliwe Wskaźnik stanu wyłącznika pokazuje O (kolor zielony) Wyzwalacz podnapięciowy Wyzwalacz zamykający Mechanizm napinania sprężyn zamykających Cewka zasilacza nie jest zasilona należy zasilić cewkę wyzwalacza lub sztucznie zamknąć jej obwód magnetyczny Wyzwalacz jest nieprawidłowo włączony w obwód sprawdzić obwód W uzwojeniu jest przerwa należy wymienić wyzwalacz Napęd nie jest uzbrojony Wyłącznik zamyka się i natychmiast otwiera i pozostaje otwarty mimo podtrzymywania impulsu zamykającego. Wyłącznik kolejno otwiera się i zamyka Wyłącznik nie otwiera się ręcznie lub zdalnie (wyłącznik bez zbrojenia silnikowego) Wszystkie zespoły otwierające (pośrednie i bezpośrednie) Przekaźnik zabezpieczający przed pompowaniem lub wyzwalacze otwierające Napęd lub wyłącznik (niecałkowite zamykanie) Wyzwalacz otwierający W obwodzie SN jest uszkodzenie lub uszkodzenia zabezpieczające są źle wyregulowane. należy usunąć uszkodzenie w obwodzie SN należy wyregulować urządzenia w obwodach zabezpieczających wymienić przekaźnik wyregulować Miejscowy wzrost oporów w napędzie lub wyłączniku dokończ zbrojenie za pomocą dźwigni do zbrojenia ręcznego Zgłoś usterkę w serwisie Schneider Electric Polska Wyzwalacze są nieprawidłowo połączone sprawdź obwody W uzwojeniu jest przerwa wymień wyzwalacz sprawdź obwód zabezpieczeń
