Instrukcja powinna być przekazana osobie, która jest użytkownikiem produktu oraz jest odpowiedzialna za konserwację urządzenia.

Transkrypt

1 4160 XX/ 4161 XX/4162 XX/4163 XX/4164 XX/4165 XX/4166 XX/4167 XX CTX 3 9A/12A/18A/22A/32A/40A/50A/60A/75A/85A/100A/130A/150A Instrukcja powinna być przekazana osobie, która jest użytkownikiem produktu oraz jest odpowiedzialna za konserwację urządzenia. UWAGA! 1) Przed rozpoczęciem napraw lub przeglądów należy odłączyć urządzenie od zasilania. Brak odłączenia zasilania może być przyczyną porażenia prądem lub oparzenia. 2) Modyfikowanie urządzenia może być dokonywane jedynie przez osoby do tego upoważnione pisemnie przez firmę Legrand. 3) Należy upewnić się, że urządzenie jest poprawnie zainstalowane. Błędny montaż może spowodować pożar. 4) Nie należy użytkować styczników bez pokrywy czołowej, otwarta komora gaszeniowa może spowodować porażenie prądem i poważne oparzenia. 5) W przypadku przeciążenia, należy zidentyfikować i usunąć problem oraz sprawdzić stan urządzenia przed włączeniem zasilania. 6) Instalacja, konserwacje i przeglądy powinny być przeprowadzane przez wykwalifikowany personel. 7) W przypadku utylizacji, urządzenie należy traktować jak odpadki przemysłowe. Sprawdzenie przed instalacją Należy zweryfikować czy parametry produktu są odpowiednie do zamierzonego zastosowania. Instalacja 1) Produkt należy instalować w miejscu wolnym od drgań i podwyższonej wilgotności. 2) Podczas montażu stycznika należy nie przekraczać maksymalnego dopuszczalnego odchylenia 30 od płaszczyzny podstawy stycznika (Rys 1). 3) Podczas instalacji styczników należy zachować dystans łukowy większy niż 10 mm dla CTX i 20 mm dla CXT jak pokazano na Rys.2 (z osłoną frontową bezpieczeństwa) ZACISKI ŚRUBOWE STYCZNIKI W UKŁADZIE NAWROTNYM 1/4 LE07229AA_PL

2 Przekaźniki termiczne 1) Pokrętło nastaw prądu należy ustawić na odpowiednią wartość natężenia prądu. Dla współczynnika przeciążalności innego niż 1.00, należy zwiększyć nastawę prądu o procentowy współczynnik przeciążalności. Prąd zadziałania przekaźników może być ustawiany na wartość do 20% większą od maksymalnego prądu silnika. 2) Zmian nastawy prądowej należy dokonywać wyłącznie w dopuszczalnym zakresie tj. zgodnie z oznakowaniem pokrętła. 3) Reset ręczny (H) lub reset automatyczny (A) należy wybrać poprzez wciśnięcie i obrócenie zielonego przycisku, aż strzałka wskaże wybrany tryb. W trybie ręcznym reset następuje po wciśnięciu zielonego przycisku. Uwaga: przekaźnik zostanie zresetowany dopiero po czasie wymaganym na jego schłodzenie. 4) Test można przeprowadzić poprzez wciśnięcie czerwonego przycisku. Wciśnięcie czerwonego przycisku powoduje otwarcie zestyku NC (95-96) STOP TEST/WYZW. RESET NC NO Przekroje przewodów i moment dokręcający 1) Do budowy stycznikowych układów nawrotnych należy stosować blokadę mechaniczną W przypadku zastosowania blokady elektrycznej, rekomendowane jest użycie przekaźnika czasowego w celu uniknięcia możliwych zwarć. 2) W przypadku styczników pracujących w układzie blokady elektrycznej, ładunek resztkowy w uzwojeniach silnika musi być rozproszony przed przełączeniem. 3) W układach stycznikowych nawrotnych gdzie przełączanie może prowadzić do powstania łuku, zalecane jest stosowanie przekaźnika czasowego lub zapewnienie odpowiednio długiego czasu przełączania. STYCZNIK KOŃCÓWKA KABLOWA MOMENT DOKRĘCAJĄCY [mm2 / AWG] [mm / maks.] [Nm / lb-ln] CTX / / / ,75-6 / ,6 2,25 / 20 CTX / / / ,75-4 / ,8 2,25-4 / CTX 3 65 CTX CTX ZACISKI CEWKI 0,75-35 / ,75-25 / ,75-35 / ,75-25 / ,75-25 / ,75-16 / / ,5-70 / 12-2_0 2,5-50 / 12-1_0 2,5-70 / 12-2_0 2,5-50 / 12-1_0 2,5-50 / 12-2_0 2,5-35 / ,1 / ,5-70 / 12-2_0 2,5-50 / 12-1_ / 3-4_ / 3-4_ / 3-4_ / 3-4_0 9,1 / 80 24,5 0,5-2,5 / ,75-2,5 / ,6 1,75 / 15 2/4

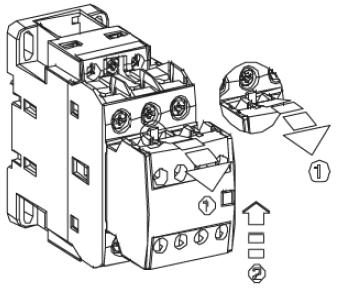

3 Schemat oprzewodowania STYCZNIK CTX 3 PRZEKAŹNIK AKCESORIA STYKI POMOCNICZE BOCZNE MONTAŻ DEMONTAŻ Po przesunięciu w kierunku, blok styków odłącza się przez odchylenie jego zewnętrznej części w kierunku CTX A: montaż bloku tylko po lewej stronie stycznika MODUŁ PRZEPIĘCIOWY STYKI POMOCNICZE FRONTOWE Po odchyleniu dźwigni blok styków odłącza się przez jego przesunięcie w kierunku 3/4

4 Przepisy bezpieczeństwa! Produkt ten powinien być montowany zgodnie z zasadami instalacji, najlepiej przez wykwalifikowanego elektryka. Niepoprawna instalacja lub złe użytkowanie mogą spowodować ryzyko porażenia prądem lub pożaru. Przez przystąpieniem do instalacji, należy zapoznać się z instrukcją i uwzględnić miejsce montażu urządzenia. Nie otwierać, nie demontować ani nie modyfikować urządzenia, jeśli nie ma na ten temat specjalnej wzmianki w instrukcji. Wszystkie produkty Legrand mogą być otwierane i naprawianie wyłączenie przez pracowników przeszkolonych i upoważnionych przez Legrand. Każde otwarcie lub naprawa dokonana bez odpowiedniego upoważnienia zwalnia Legrand od wszelkiej odpowiedzialności, powoduje utratę prawa do wymiany produktu i wygaśnięcia gwarancji. Używać należy wyłącznie oryginalnych części marki Legrand. Legrand Polska Sp. z o.o. ul. Waryńskiego Ząbkowice Śląskie Adres korespondencyjny: Tulipan House ul. Domaniewska Warszawa tel.: info@legrand.com.pl 4/4

5 CTX 3 akcesoria Dane techniczne str. 266 Wymiary str. 278 Pak. Nr ref. Bloki styków pomocniczych CTX 3 Montaż frontowy Dla CTX 3 3P od 9 A do 150 A (AC-3). Dla CTX 3 4P od 40 A do 135 A (AC-1). 2- i 4- biegunowe. I th : 16 A NO + 1 NC NO NC NO NO + 1 NC NO + 2 NC NO + 3 NC NC Montaż boczny 2-biegunowe Montaż po obu stronach stycznika Dla CTX 3 3P od 9 A do 150 A (AC-3) Dla CTX 3 3P od 185 A do 800 A (AC-3) Dla CTX 3 4P od 165 A do 900 A (AC-1) Dla CTX 3 4P od 40 A do 135 A (AC-1) Moduły czasowe CTX 3 Dla CTX 3 3P od 9 A do 150 A (AC-3). Nastawa czasowa: 1 do 30 s. Montaż frontowy. Opóźnienie zamknięcia VA/= VA Opóźnienie otwarcia VA/= VA Moduły kondensatorowe CTX 3 Kategoria pracy AC-6b. Maksymalna moc bierna od 9,7 kvar do 62 kvar (400/440 V) Dla CTX 3 3P od 9 do 40 A Dla CTX 3 3P 50 i 65 A Dla CTX 3 3P 50 i 65 A z zaciskami klatkowymi Dla CTX 3 3P od 75 do 100 A Pak. Nr ref. Blokady mechaniczne CTX 3 Do samodzielnego montażu przez użytkownika. Montaż poziomy. Blokady mechaniczne Blokada mechaniczna dla CTX 3 4P, od 40 do 135 A (AC-1) (str. 263) Blokada mechaniczna dla CTX 3 3P, od 9 do 150 A (str. 260) Zawiera 2 zestyki NC do realizacji blokady elektrycznej Blokada mechaniczna dla CTX 3 3P, od 185 do 400 A i CTX 3 4P od 165 do 500 A (str. 261, 263) Blokada mechaniczna dla CTX 3 3P, od 500 do 800 A (str. 261) Blokada mechaniczna dla CTX 3 4P, od 750 do 900 A (str. 263) Mostki łączeniowe Do budowy układów nawrotnych złożonych z 2 styczników 3-biegunowych Dla CTX Dla CTX Dla CTX Dla CTX Obudowy do zestawów rozruchowych Dla CTX 3 22 wyposażonych w przekaźnik 0,1-22 A Bez przycisków Z przyciskami Moduły przeciwprzepięciowe CTX 3 Przeznaczone do ochrony cewek styczników przed przepięciami V VA/= VA/= VA/= VA Osłony zacisków CTX Dla CTX 3 3P od 185 do 225 A (AC-3) Dla CTX 3 3P od 265 do 400 A (AC-3) Dla CTX 3 3P od 500 do 900 A (AC-3) Dla CTX 3 4P od 165 do 330 A (AC-1) Dla CTX 3 4P od 420 do 500 A (AC-1) Dla CTX 3 4P od 750 do 900 A (AC-1) Osłony ochronne czołowe CTX Dla CTX 3 3P od 9 do 150 A (AC-3) Dla CTX 3 4P od 40 do 135 A (AC-1) Dla CTX 3 3P od 85 do 800 A (AC-3) Dla CTX 3 4P od 165 do 900 A (AC-1) mm mm mm Układy zdalnego resetowania przekaźników 264 Nowe produkty oznaczone są czerwonym numerem referencyjnym
